Producttype	Dom bewakingscamera
Merk	Thomson
Model	512359
Resolutie	1080p
Sensor	CMOS 1/3"
Kijkhoek	Instelbaar van 24° tot 81°
Brandpuntsafstand	Variabel 2,8 tot 12 mm
Nachtzicht	Tot 20 meter (Infrarood)
Netwerkverbinding	RJ45-aansluiting met PoE (802.3af)
Voeding	12 Vdc 2 A (adapter meegeleverd) of PoE
Gebruikstemperatuur	-10°C tot 60°C
Gebruik	Buiten onder afdak
Bevestiging	Plafond (schroeven en pluggen meegeleverd)
Zoom	Handmatig, instelbaar
Scherpstelling	Handmatig, instelbaar
Schemer sensor	Ja (activeert nachtzicht)
Compatibiliteit	Thomson recorders 512320, 512321, 512322, 512323
Inhoud kit	Camera, pluggen, schroeven, netadapter 12V 2A, demontagesleutel voor koepel
Onderhoud	Ontkoppelen voor reiniging; zachte, licht vochtige doek; geen oplosmiddelen
Veiligheid	Niet blootstellen aan zonlicht, warmtebronnen, chemicaliën of brandbare stoffen
Garantie	2 jaar (onderdelen en arbeid)

Veelgestelde vragen - 512359 THOMSON

Hoe installeer ik de Thomson 512359 camera?

Bevestig de camera aan het plafond met de meegeleverde schroeven en pluggen. Draai de bovenste koepel los met de meegeleverde sleutel om bij de bevestigingsgaten te komen. Richt de camera door de borgschroeven los te draaien en stel vervolgens de zoom en scherpstelling in zodra het beeld wordt weergegeven.

De camera toont geen beeld op de monitor, wat te doen?

Controleer of de camera goed wordt gevoed (via PoE of netadapter) en of deze is gekoppeld aan de netwerkrecorder. Raadpleeg de handleiding van uw NVR voor de koppeling.

Hoe verbind ik de camera met de recorder?

Sluit de RJ45-kabel van de camera aan op een PoE-poort van de Thomson recorder (modellen 512320, 512321, 512322, 512323). Als de recorder niet PoE is, gebruik dan de meegeleverde netadapter.

Het nachtzicht gaat niet aan, is dat normaal?

Ja, dat is normaal. De infrarood-LED's zenden een voor het menselijk oog onzichtbaar licht uit. De lens van de camera vangt dit licht op en toont in het donker een zwart-wit beeld.

Hoe stel ik de zoom en scherpstelling in?

Draai de bijbehorende borgschroef op de camera iets los, stel de zoom of scherpstelling handmatig in en draai de schroef weer vast om te vergrendelen.

Kan ik de camera gebruiken zonder netadapter?

Ja, als uw recorder PoE ondersteunt (norm 802.3af), is de netadapter optioneel. Gebruik anders de meegeleverde adapter.

Wat is het bereik van het nachtzicht?

Het bereik van het infrarood nachtzicht kan tot 20 meter bedragen in volledige duisternis.

Hoe reinig ik de camera?

Koppel de voeding en de netwerkkabel los. Gebruik een zachte, licht vochtige doek. Gebruik geen oplosmiddelen, spuitbussen of schurende middelen.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Stel de camera niet bloot aan direct zonlicht, warmtebronnen, chemicaliën of brandbare stoffen. Boor niet zonder te controleren of er geen elektrische kabels aanwezig zijn.

Wat te doen bij storing na installatie?

Neem contact op met de Thomson klantenservice op 0892 701 369 (€0,337/min) van maandag tot vrijdag van 9:00 tot 12:00 en 14:00 tot 18:00 uur. Een technicus helpt u bij het diagnosticeren van het probleem.

GEBRUIKSAANWIJZING 512359 THOMSON

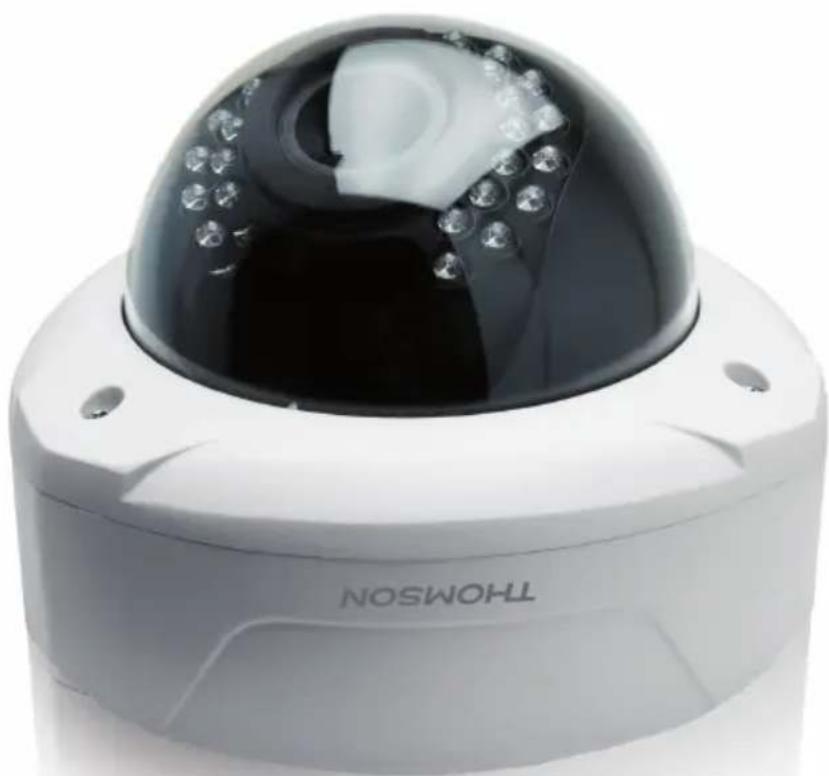

Varifocale koepelcamera 1080p voor networkvideorecorder, PoE

Compatible met de videobewakingssets 512320, 512321, 512322, 512323

ref. 512359

INHOUDSOPGAVE

A - VEILIGHEIDSVOORSCHRIFTEN 03

1 - GEBRUIKSVOORSCHRIFTEN 03 2 - ONDERHOUD EN REINIGING 03 3 - RECYCLAGE 03

B - BESCHRIJVING VAN HET PRODUCT 04

1 - INHOUD VAN DE KIT 04 2 - CAMERA 04

C - INSTALLATIE 04

1 - INSTALLATIE VAN DE CAMERA 04 2 - AANSLUITING VAN DE VIDEOCAMERA 05

D - GEBRUIK 05

E - FAQ 06

F - TECHNISCHE EN WETTELIJKE INFORMATIE 06

1 - ALGEMENE EIGENSCHAPPEN 06 2 - FUNCTIONELE EIGENSCHAPPEN 07 3 - GARANTIE 07 4 - HULP EN TIPS 07 5 - RETOUR PRODUCT/SERVICE 07

A - VEILIGHEIDSVOORSCHRIFTEN

• De videocamera niet rechtstreeks blootstellen aan zonlicht.
• Het apparaat niet installeren vlak bij chemisch zure producten, ammoniak of een bron van giftige gasuitstoot.
• Het apparaat niet installeren vlak bij een warmtebron (oven, verwarming, enz.).
• Het apparaat niet installeren in een explosieve omgeving of vlak bij vluchtige of ontvlambare producten.
• Laat kinderen niet met het product spelen.
• Let er bij het boren op dat u geen elektrische kabels beschadigt.
• De videocamera niet plaatsen vlak bij elektromagnetische bronnen.
• Niet bedekken.

3 - RECYCLAGE

Dit logo betekent dat u geen apparaten die buiten gebruik zijn mag weggooien bij het huishoudelijk afval. De gevaarlijke stoffen die ze mogelijk kunnen bevatten, kunnen de gezondheid en het milieu

schaden. Vraag uw distributeur om deze apparaten terug te nemen of maak gebruik van de middelen voor de selectieve inzameling die door uw gemeente ter beschikking worden gesteld.

2 - ONDERHOUD EN REINIGING

• Voor elk onderhoud de stekker van de voeding en de netwerkkabel uitschakelen.
• Voor de reiniging van het product geen schurende of corrosieve oplosmiddelen gebruiken.
• Een zachte, enigszins vochtige doek gebruiken.
• Geen spuitbussen gebruiken, aangezien deze het product kunnen beschadigen.

B - BESCHRIJVING VAN HET PRODUCT

1 - INHOUD VAN DE KIT 2 - CAMERA

1 Camera 2 Pluggen voor het bevestigen van de camera. 3 Schroeven voor het bevestigen van de camera 4 Netspanningsadapter 12 Vdc 2 A 5 Sleutel voor het demonteren van de koepel

1 Schemersensor (zet het nachtlicht in werking) 2 Lens 3 Infraroodverlichting voor nachtlicht 4 Netvoeding + PoE 5 DC-fiche 6 Schroeven voor het bevestigen van de richting 7 Instelschroef voor de zoom 8 Instelschroef voor het afstellen

C - INSTALLATIE

1 - INSTALLATIE VAN DE CAMERA

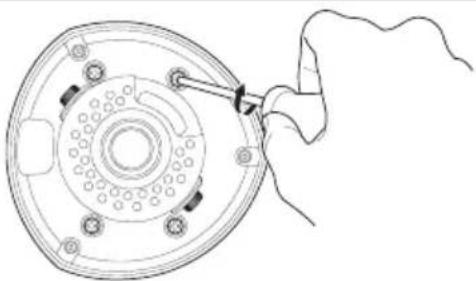

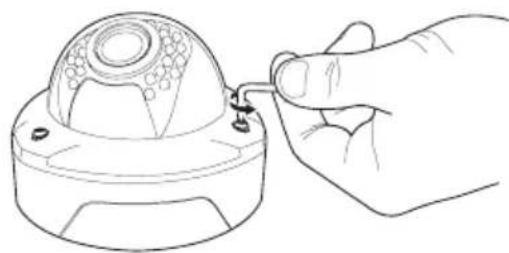

• De camera kan geplaatst worden op het plafond. Schroef de bovenste koepel los met behulp van de meegeleverde sleutel. U heeft nu toegang tot de 4 gaten voor de bevestiging aan het plafond.

• Bevestig de videocamera met behulp van voor de steun geschikte schroeven en pluggen (de geleverde schroeven en pluggen zijn geschikt voor massieve steunen).

C - INSTALLATIE

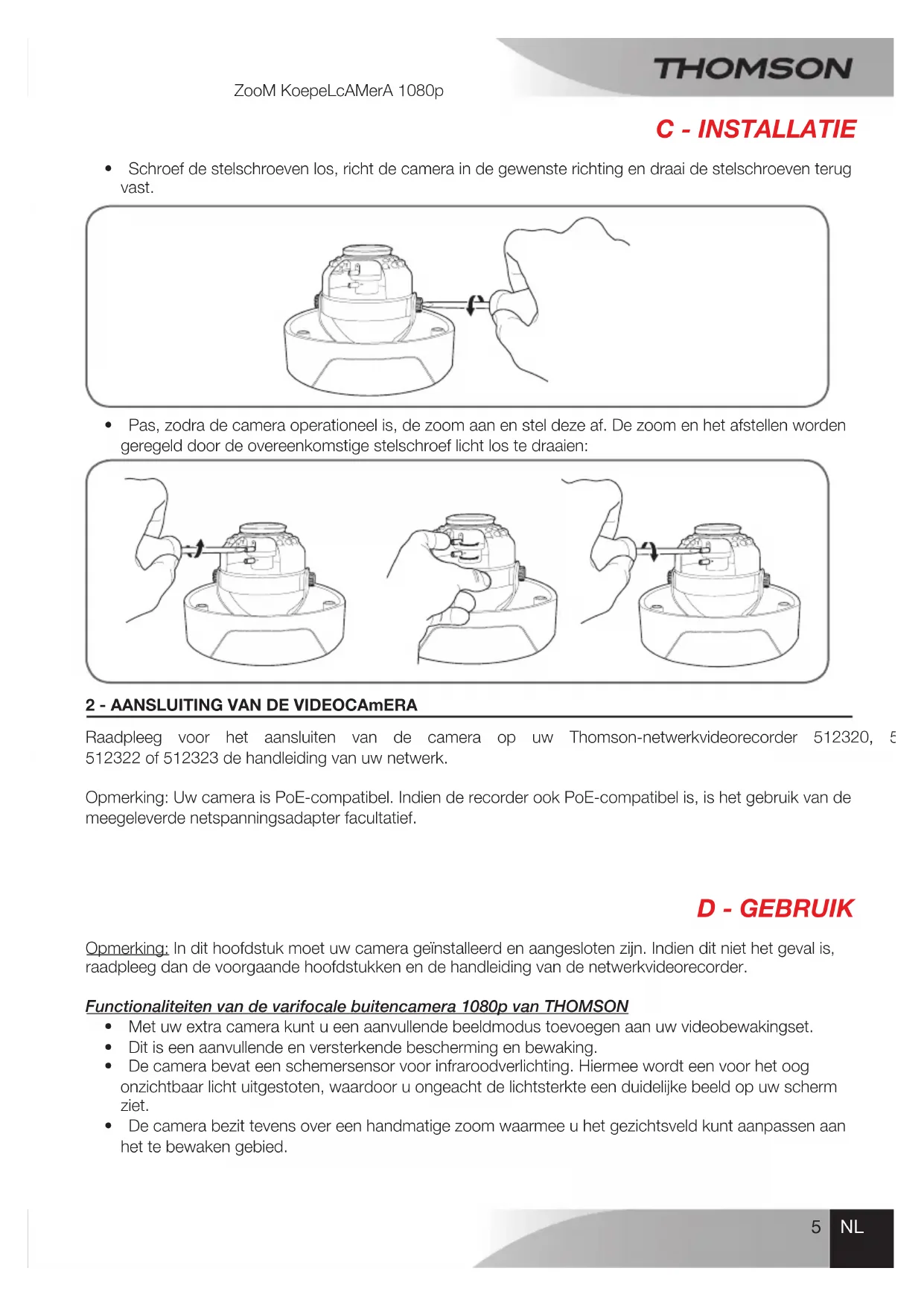

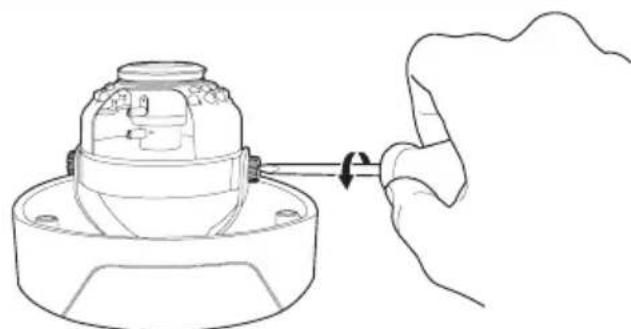

• Schroef de stelschroeven los, richt de camera in de gewenste richting en draai de stelschroeven terug vast.

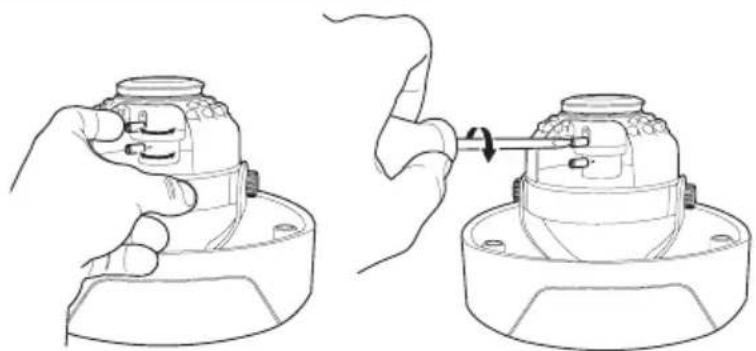

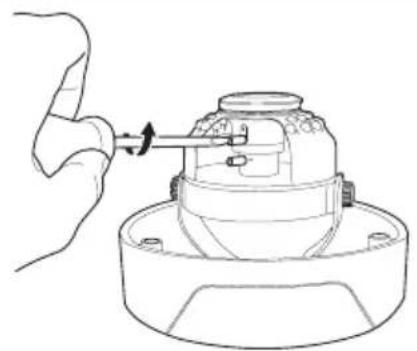

• Pas, zodra de camera operationeel is, de zoom aan en stel deze af. De zoom en het afstellen worden geregeld door de overeenkomstige stelschroef licht los te draaien:

2 - AANSLUITING VAN DE VIDEOCAMERA

Raadpleeg voor het aansluiten van de camera op uw Thomson-netwerkvideorecorder 512320, 512322 of 512323 de handleiding van uw netwerk.

Opmerking: Uw camera is PoE-compatibel. Indien de recorder ook PoE-compatibel is, is het gebruik van de meegeleverde netspanningsadapter facultatief.

D - GEBRUIK

Opmerking: In dit hoofdstuk wordt ervan uitgegaan dat de camera geïnstalleerd en aangesloten is. Indien dit niet het geval is, raadpleeg dan de voorgaande hoofdstukken en de handleiding van de netwerkvideorecorder.

Functionaliteiten van de varifocale buitencamera 1080p van THOMSON

• Met uw extra camera kunt u een aanvullende beeldmodus toevoegen aan uw videobewakingsset.
• Dit is een aanvullende en versterkende bescherming en bewaking.
• De camera bevat een schemersensor voor infraroodverlichting. Hiermee wordt een voor het oog onzichtbaar licht uitgestoten, waardoor u ongeacht de lichtsterkte een duidelijk beeld op uw scherm ziet.
• De camera beschikt tevens over een handmatige zoom waarmee u het gezichtsveld kunt aanpassen aan het te bewaken gebied.

E - FAQ

Problemen Mogelijk	oorzaken Oplossingen
Geen beeld op de monitor (zwart scherm).	Videocamera Niet aangesloten op het elektriciteit'snet.	Controler de voeding van de videocamera.
	Camera Niet verbonden.	Raadpleeg de handleiding van uw NVR voor het verbinden van uw camera.
De videocamera geeft geenlicht af wanner u de nachtlichtfunctie activeert.	Dit is normal. De infrarode leds gelebruiken eenlicht dat onzichtbaar is voor het menselijk oog. De lens van de videocamera is gevoelig voor deze lichtbron en geeft eenzwart-witbeeld waar wanneer het bewakingsgebied volledigdonker is.

Sensorotype	cMoS 1/3''
Geichtshoek	Regelhaar van 24° tot 81°
Brandpuntsafstand	Variabel 2,8 tot 12 mm
Resolutie	1080p
Aansluitingen	RJ45-stekker voor aansluiting op een Thomson-networkvideorecorder Externe voedingsingang meegeleverd als het aangesloten apparaat nicht PoE is
Bereik noctzicht	20m
Voeding	12 Vdc 2 A
PoE-norm	802.3af
Gebruikstemperatuur	-10°C tot 60°C.

• Gebruik buitenshuis: overdekt
• Bevestiging: plafond
• Beschermingsvizier: nee Geïntegreerde microfoon: nee
• Nachtvisie: tot 20 m

3 - GARANTIE

• Dit product heeft een garantie van 2 jaar op onderdelen en arbeidsloon vanaf het moment van aankoop. U dient het aankoopbewijs gedurende de hele garantieperiode te bewaren.
• De garantie is niet van toepassing op schade veroorzaakt door nalatigheid, schokken en ongevallen.
• De productonderdelen mogen niet geopend of gerepareerd worden door personen die niet door AVIDSEN erkend zijn.
• Elke interventie aan het apparaat annuleert de garantie. Verbruiksartikelen zoals batterijen maken geen deel uit van de garantie.

4 - HULP EN TIPS

Bij werkingsproblemen tijdens de installatie of na enkele dagen gebruik, moet u voor installatie contact met ons opnemen zodat een van onze technici de oorzaak van het probleem kan zoeken, aangezien dit vast en zeker uit een foute instelling of een niet conforme installatie voortkomt. Als het probleem voortkomt van het product, krijgt u van de technicus een dossiernummer voor een retour naar de winkel. Zonder dit dossiernummer heeft de winkel het recht de omwisseling van uw product te weigeren.

Neem contact op met de technici van de dienst na verkoop op:

Van maandag tot vrijdag van 9 tot 12 uur en van 13 tot 17 uur.

5 - RETOUR PRODUCT - DIENST NA VERKOOP

Ondanks de zorg die besteed werd aan het ontwerp en de productie van uw product, kan het gebeuren dat u het product moet terugsturen naar de Dienst na verkoop. U kunt de vooruitgang van de interventies volgen op onze website: http://sav.avidsen.com

• Ondanks de zorg die wij besteed hebben aan het ontwerp van onze producten en het schrijven van deze handleiding, en u ervaart toch nog problemen tijdens de installatie van uw product of u heeft vragen, dan raden wij u aan contact op te nemen met onze specialisten die altijd met raad en daad klaarstaan.

THOMSON is een merk van TECHNICOLOR S.A. onder licentie gebruikt door:
