Producttype	Gemotoriseerde IP WiFi camera 720p HD
Merk	Thomson
Model	512392 (DSC-523W)
Afmetingen	110 x 110 x 135 mm
Gewicht	310 g
Voeding	5 Vdc / 2000 mA (netvoedingsadapter meegeleverd)
Maximale resolutie	1280 x 720 pixels (hoofdstroom)
Nachtzicht	Infrarood, bereik 8 m, automatisch of handmatig
Beeldhoek	70°
Motorbereik	Horizontaal 320°, verticaal 100°
Videocompressie	H.264
Audio	Ingebouwde microfoon en luidspreker, jack-ingang/uitgang
Connectiviteit	WiFi 802.11b/g/n, Ethernet RJ45, WPS
Opslag	Sleuf voor microSDHC-kaart (niet meegeleverd)
Belangrijkste functies	Bewegingsdetectie, e-mailmeldingen, bediening via smartphone (ThomView-app), compatibel met ONVIF en Thombox
Onderhoud en reiniging	Voor reiniging uitschakelen; gebruik een zachte, licht vochtige doek; gebruik geen schurende of bijtende middelen
Veiligheid	Niet buiten installeren; niet blootstellen aan extreme omstandigheden; schroef de lens niet los; houd u aan de lokale wetgeving
Garantie	2 jaar, onderdelen en arbeid
Gebruik	Alleen binnenshuis, 0°C tot 40°C, luchtvochtigheid 20% tot 85% zonder condensatie

Veelgestelde vragen - 512392 THOMSON

Hoe reset ik de camera naar fabrieksinstellingen?

Druk 10 seconden op de Reset-knop aan de achterkant van de camera. De instellingen worden teruggezet naar de standaardwaarden (admin-gebruikersnaam, leeg wachtwoord).

Hoe stel ik een e-mailmelding in bij bewegingsdetectie?

Ga naar Instellingen > Netwerk > E-mail. Schakel verzenden in, vul de SMTP-server, poort, gebruikersnaam en wachtwoord van het afzenderadres in. Ga vervolgens naar Alarm > Bewegingsdetectie, schakel het in en vink 'e-mail verzenden' aan.

Hoe verbind ik de camera met een WiFi-netwerk via WPS?

Gebruik de WPS-knop aan de achterkant van de camera en schakel de WPS-functie op uw router in. De verbinding wordt automatisch tot stand gebracht.

Hoe gebruik ik de ThomView smartphone-app?

Download de ThomView-app uit de App Store of Google Play. Start de app, scan de QR-code op de camera en volg de instructies.

Hoe kan ik de camera handmatig richten?

Gebruik de motorbesturing in de webinterface of app. U kunt ook met uw vinger over het smartphonescherm vegen.

Wat moet ik doen als het beeld wazig is?

Draai voorzichtig aan de scherpstelring op de lens. Forceer niet en draai niet helemaal los.

Hoe werk ik de firmware van de camera bij?

Ga in de webinterface naar Instellingen > Systeem. Klik op Update en selecteer het bestand dat u van de THOMSON-website hebt gedownload.

Kan ik de camera gebruiken met een netwerkvideorecorder?

Ja, de camera is ONVIF-compatibel. Sluit deze aan op het netwerk en zoek op de recorder naar camera's. Voer het IP-adres, de ONVIF-poort (888), de gebruikersnaam en het wachtwoord in.

Hoe maak ik de camera schoon?

Koppel de camera los. Gebruik een zachte, licht vochtige doek. Gebruik geen schurende middelen of spuitbussen.

Wat moet ik doen als ik mijn inloggegevens kwijt ben?

Reset de camera door 10 seconden op Reset te drukken. De inloggegevens worden teruggezet naar de standaardwaarden (admin / leeg wachtwoord).

GEBRUIKSAANWIJZING 512392 THOMSON

2.3 - Voorbeeld: instelling van een e-mailalert bij bewegingsdetectie 10

E - GEBRUIK OP SMARTPHONE 12

F - GEBRUIK VAN DE COMPUTER MET DE THOMVIEW SOFTWARE 13

G - GEBRUIK MET EEN THOMSON NETWERK VIDEORECORDER 14

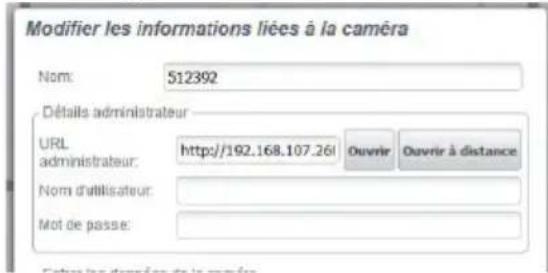

H - GEBRUIK MET EEN THOMBOX 14

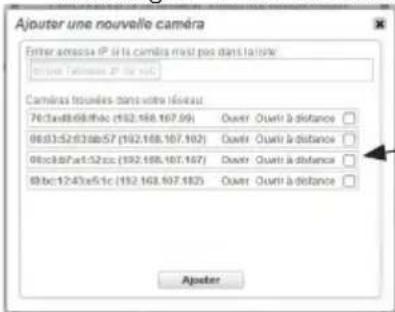

1 -automatische configuratie 14

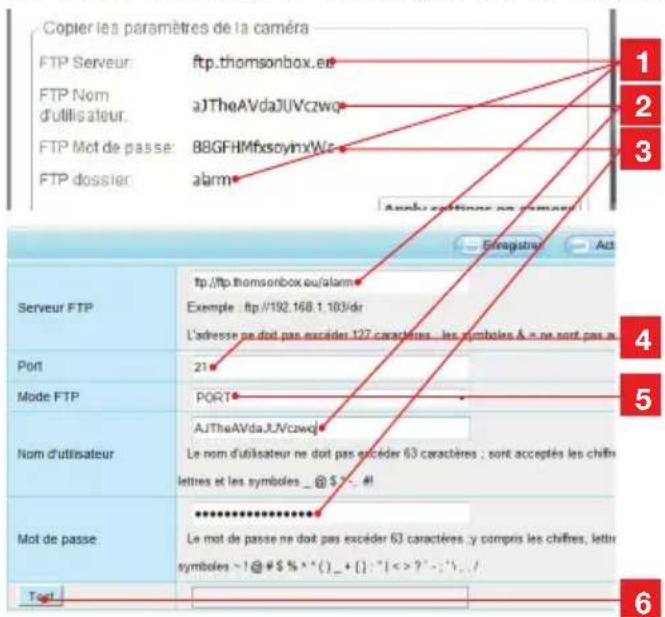

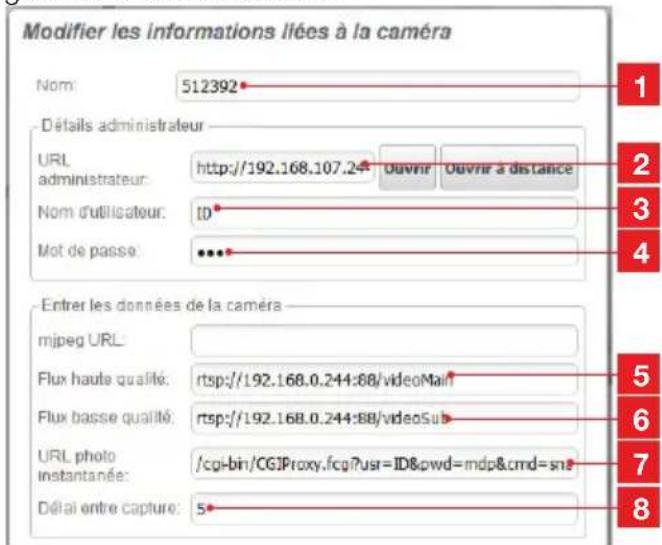

2 - handmatige configuratie 15

I - RESETTEN 16

J - FAQ 17

1 - algemene eigenschappen 18
2 - garantie 19
3 - hulp en tips 19
4 - retour product/ service 19
5 - ce conformiteitsverklaring 19

A - VEILIGHEIDSVOORSCHRIFTEN

1 - GEBRUIKSVOORSCHRIFTEN

• De camera mag niet geplaatst worden op een plek waar de filter van het apparaat bekrast of vuil kan worden.
• De camera is niet bedoeld voor installatie buiten, of installatie onder extreem vochtige omstandigheden of extreme temperaturen.
• Het objectief niet blootstellen aan direct zonlicht of een andere weerspiegelende lichtbron.
• Vermijd het gebruik van meerdere stopcontactdozen en verlengkabels.
• Plaats het apparaat niet vlak bij chemisch zure producten, ammoniak of een bron van giftige gasuitstoot.
• Het objectief niet volledig losschroeven.
• Beweeg de motoren van de camera niet handmatig.
• De installatie en het gebruik van de camera moet voldoen aan de plaatselijke wetgeving.

2 - ONDERHOUD EN REINIGING

• Ontkoppel voor ieder onderhoud het product van het elektriciteitsnet.
• Het product niet met schurende of corrosieve middelen reinigen.
• Gebruik gewoon een zachte, vochtige doek.
• Niet besproeien met een spuitbus. Dit zou de binnenkant van het product kunnen beschadigen.

3 - RECYCLAGE

Het pictogram betekent dat apparaten die buiten gebruik zijn niet bij het huisvuil gegooid mogen worden. Eventuele gevaarlijke onderdelen kunnen de gezondheid en het milieu schaden. Breng

deze apparaten terug naar uw verdeler of maak gebruik van de afvalscheidingsfaciliteiten van uw gemeente.

B - BESCHRIJVING VAN HET PRODUCT

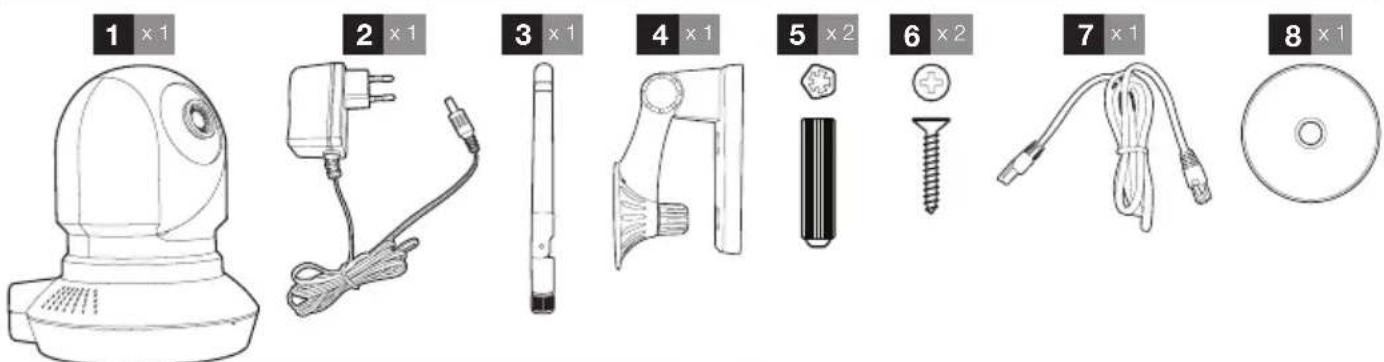

1 - INHOUD VAN DE KIT

1	Camera
2	Adapter
3	Antenne
4	Muursteun

5	Bouten voor het bevestigen van voet
6	Schroeven voor het bevestigen van voet
7	RJ45-kabel voor draadverbinding met het netwerk
8	CD-Rom met ThomView software

2 - CAMERA

1	Lichtsensor
2	Objectief
3	Ring voor de afstelling
4	Infrarood verlichting voor nachtzicht
5	Microfoon
6	Stekker voor netwerkadapter 5Vdc 2A meegeleverd
7	Verklikkerlampje werking
8	Ethernet steller voor verbinding met draadnetwerk
9	Gleuf voor SD microkaart

10	Basis voor WiFi antenne, meegelverd
11	WPS-toets voor snelle verbinding met een WiFi-netwerk
12	Aansluiting audio jack voor uitgang externe luidsprekers
13	Aansluiting audio jack voor uitgang externe microfoon
14	QRCode voor flashen met de appli ThomView voor afstandbediening via smartphone
15	Geen schroeven meegeleverd voro montage voetstuk
16	Resetknop

3 - NETwERKADApTER

Er is een netwerkadapter 230Vac 50Hz / 5Vdc 2000mA meegeleverd in de kit om de camera te voeden. Gebruik geen andere modellen voeding, deze kunnen de camera beschadigen en de garantie annuleren.

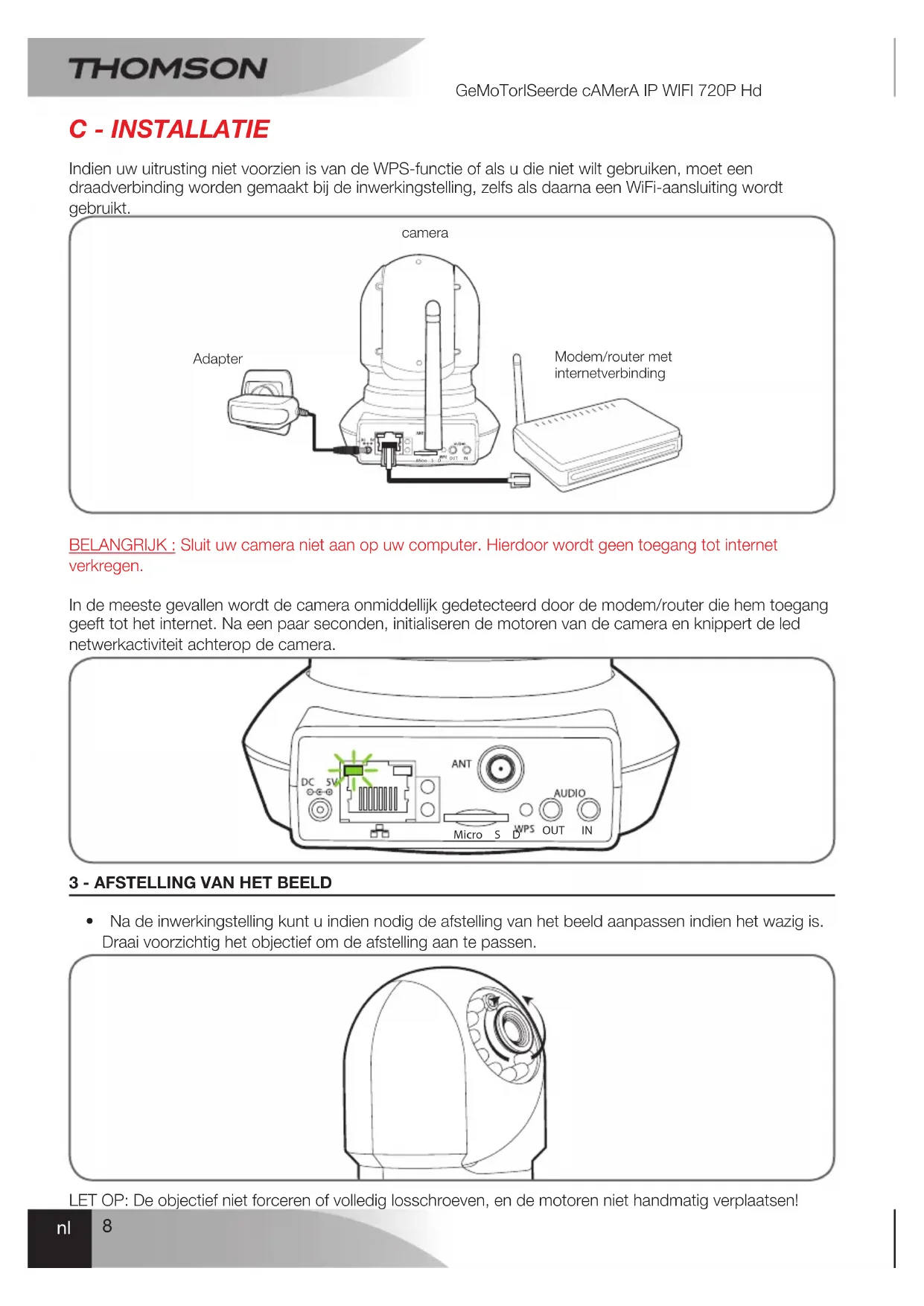

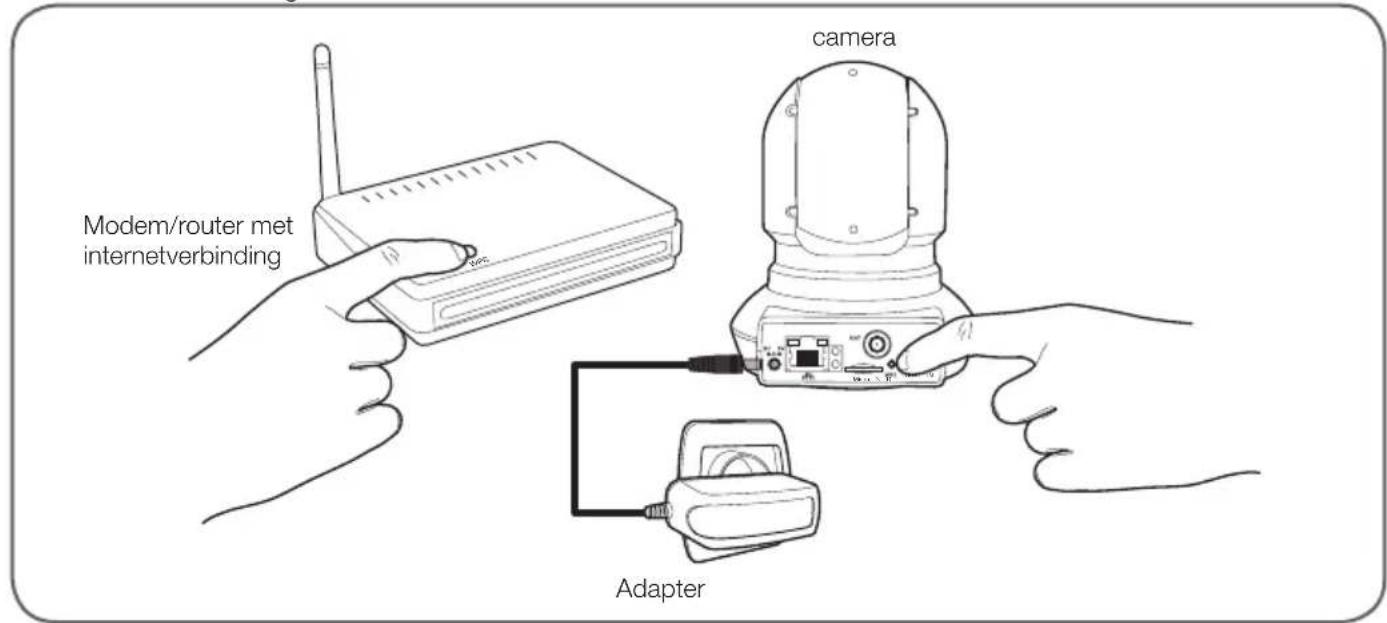

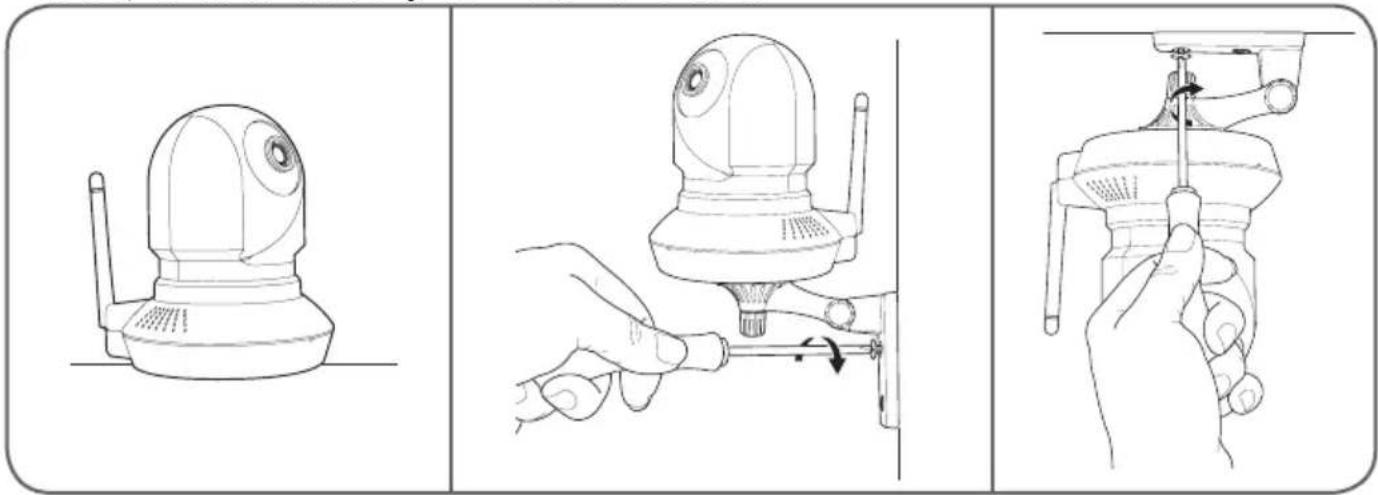

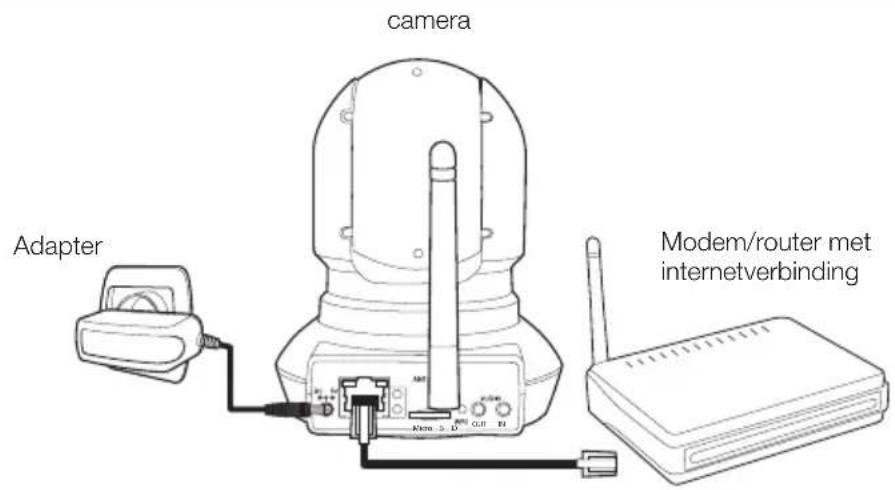

1 - INSTALLATIE VAN DE CAmERA

- Maak de camera vast met behulp van geschikte schroeven en bouten, aangepast aan het materiaal (Schroeven en bouten geschikt voor muren, in vol materiaal). Let erop dat de camera stevig vastzit zodat ze niet los komt.

- U kunt de WPS-toets achterop uw camera gebruiken voor een snelle aansluiting op uw WiFi-netwerk. Raadpleeg de gebruikshandleiding van uw modem/router/box om te kijken of u de WPS-functie hebt en hoe deze wordt gebruikt.

Indien uw uitrusting niet voorzien is van de WPS-functie of als u die niet wilt gebruiken, moet een draadverbinding worden gemaakt bij de inwerkingstelling, zelfs als daarna een WiFi-aansluiting wordt gebruikt.

BELANGRIJK : Sluit uw camera niet aan op uw computer. Hierdoor wordt geen toegang tot internet verkregen.

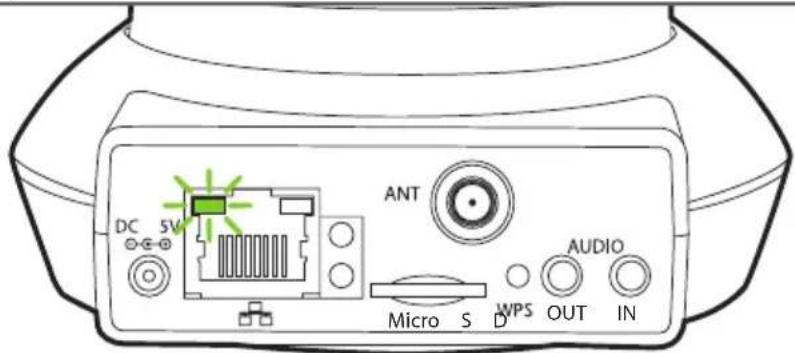

In de meeste gevallen wordt de camera onmiddellijk gedetecteerd door de modem/router die hem toegang geeft tot het internet. Na een paar seconden, initialiseren de motoren van de camera en knippert de led netwerkactiviteit achterop de camera.

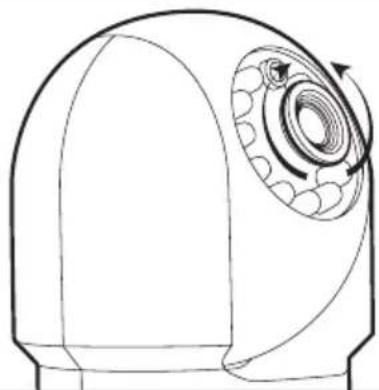

- Na de inwerkingstelling kunt u indien nodig de afstelling van het beeld aanpassen indien het wazig is. Draai voorzichtig het objectief om de afstelling aan te passen.

LET OP: De objectief niet forceren of volledig losschroeven, en de motoren niet handmatig verplaatsen!

D - CONFIGURATIE

1 - TOEGANG TOT DE CONFIGURATIE VAN DE CAMERA

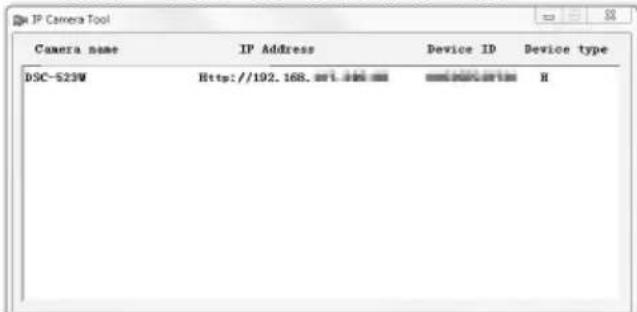

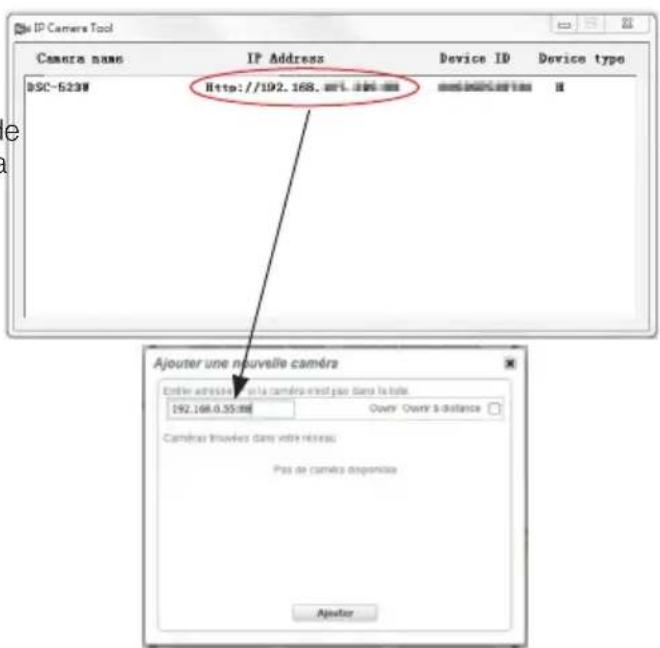

- Doe de meegeleverde CD in de lezer en start de software IP Camera Search Tool:

Uw camera wordt op uw netwerk gedetecteerd en het IP-adres wordt aangegeven.

• Dubbelklik op de naam om de configuratie van de camera te openen via uw internet browser.
• Uw browser heeft een complementaire module nodig voor correcte weergave van het van uw camera en zal u vragen deze module te installeren. Stem in met installatie zodat uw browser het volgende kan weergeven:

Opmerking: Afhankelijk van uw browser kan de procedure variëren, maar het principe blijft hetzelfde: u moet permanent de installatie van deze module goedkeuren voor het optima functioneren van uw camera op uw browser.

- Kies de weergavetaal en voer de gebruikersnaam en wachtwoord in voor verbinding met uw camera. De gebruikersnaam is standaard admin en het wachtwoord is leeg, laat deze zone leeg. Al u de eerste keer verbinding maakt, zal de camera u direct vragen de standaard gebruikersnaam en wachtwoord te vervangen voor meer beveiliging:

Als de gebruikersnaam en het wachtwoord zijn veranderd, wordt u gevraagd opnieuw bevinding te maken.

2 - TOEGANG TOT HET GEHEEL AAN INSTELLINGEN

2.1 - live video

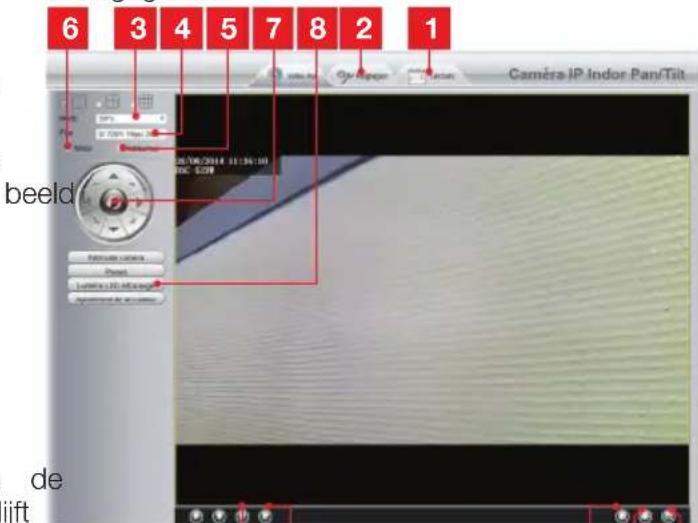

Als u bent ingelogd met uw nieuwe gebruikersnaam en wachtwoord, wordt het beeld van de came weergegeven:

9 10
11 12 13

1	Als u een SD microkaart gebruikt (niet meegeleverd) die is ingevoerd in de camera voor het opslaan van afbeeldingen en foto's, zijn deze hier toegankelijk
2	Tab toegang tot de configuratie van de camera
3	Anti-weerspiegeling: indien verlichting van het beeld kunstmatig is, kies 50Hz. In geval van natuurlijk licht, kies "buiten".
4	Snel kiezen kwaliteit en fluiditeit
5	Horizontaal omkeren van het beeld
6	Verticaal omkeren van het beeld
7	Controle van de motoren van de camera
8	Instelling contrast, licht, kleur, infraroodverlichting voor nachtzicht
9	Activering van de microfoon van de computer indien aanwezig: hiermee kunt u in de luidsprekers van de camera spreken
10	Activering van de microfoon van de camera hiermee kunt u in de omgeving van de camera luisteren
11	Een foto nemen van het beeld van de camera op de computer

D - CONFIGURATIE

12 Een video maken van het beeld van de camera op de computer
13 Weergave van het beeld in full screen (dubbel-klikken op terug te gaan)

2.2 - Instellingen

- Toegang tot de instellingen van uw came voor het signaal voor het versturen van een e-mail door te klikken op de tab "Instellingen" bij bewegingsdetectie, moet u 2 e-mailadressen bovenaan het venster: hebben: het verzendadres dat door de camera

    K["Camera"] --> L["Port Indor Pan/Tilt"]
    M["Informationes sur l'isoirelli"] --> N["Data Flow"]
    N --> O["Data Flow Data"]
    O --> P["Data Flow Data"]
    P --> Q["Data Flow Data"]
    Q --> R["Data Flow Data"]
    R --> S["Data Flow Data"]

    T["System"] --> U["Data Flow Data"]
    U --> V["Data Flow Data"]
    V --> W["Data Flow Data"]
    W --> X["Data Flow Data"]

    style A fill:#f9f,stroke:#333
    style J fill:#f9f,stroke:#333

1	Configuratie assistent: hiermee kunt u in een paar klikken het IP-adres veranderen van de camera of een WiFi verbinding tot stand brengen
2	Status: groepeert de status van de camera, van de verschillende functies, de lijst van gebruikers die ingelogd zijn en het inlogjournaal
3	Basisinstellingen: instellingen van de naam van de camera, de weergegeven tijd, de gebruikersnamen en de wachtwoorden
4	Netwerk: toegang tot de instellingen van de draadverbinding draadloze, e-mail, FTP server, P2P verbindingen (vereenvoudigde visualisatie op afstand)
5	Video: instellingen van de beeldkwaliteit, van de fluiditeit, de informatie opgenomen in het beeld, het nemen van foto's die per uur of per week geprogrammeerd zijn
6	Alarm: instelling van de bewegingsdetectie en acties die naar aanleiding daarvan gestart moeten worden
7	Opname: instellingen in verband met de opname van video's (hier kunt u een dossier op de computer kiezen voor het plaatsen van de video's di u opneemt via de computer)
8	PTZ: hier kunt u de snelheid van de verplaatsing van de motoren, en de vooraf ingestelde punten definiëren in het zichtveld van de camera.
9	Systeem: update functies, opslag- en herinneringfuncties van de huidige configuratie, herstart van de camera

10 Systeem: update functies, opslag- en herinneringfuncties van de huidige configuratie, herstart van de camera

2.3 - Voorbeeld: instelling van een e-mailalert bij bewegingsdetectie

voor het signaal voor het versturen van een e-mail bij bewegingsdetectie, moet u 2 e-mailadressen hebben: het verzendadres dat door de camera wordt gebruikt, en het adres dat de alertmails ontvangt. De camera gebruikt de gebruikersnaam en het wachtwoord van het verzendadres om in te loggen en de mail te versturen. De configuratie hangt af van de gekozen mailprovider.

Opmerking: de 2 mailadressen kunnen identiek zijn (u stuurt uzelf een e-mail)

Voor ons voorbeeld gebruiken we www.gmail.com : [e-mail] verstuurt de alertmails, [e-mail] ontvangt de alertmails. De twee adressen moeten voorafgaand gecreëerd zijn.

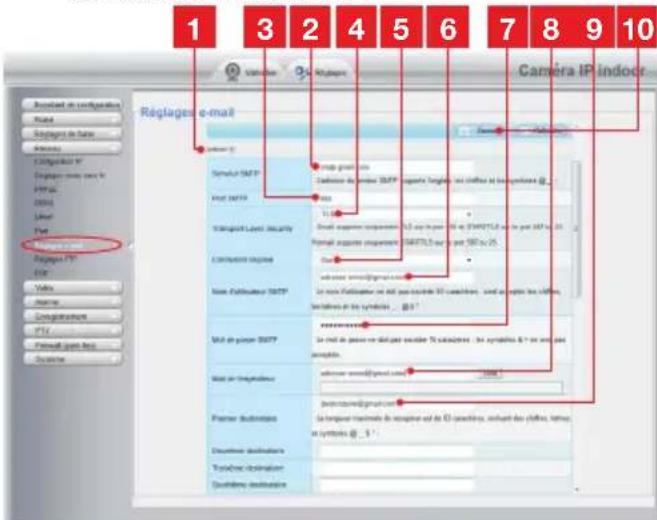

- Ten eerste gaat u naar "Instellingen e-mail" in de rubriek "Netwerk":

1	Vink het vakje "Activeren" aan om het verzenden van e-mails te activeren
2	SMTP server: afhankelijke an de provider van de mail van het adres dat het alert verstuurd. In ons voorbeeld met gmail: smtp.gmail.com
3	SMTP poort: afhankelijk van de provider van de mail van het adres dat het alert verstuurd. In ons voorbeeld met gmail: 465
4	Transport Layer Security: beveiliging tijdens de verbinding, gekoppeld aan de leverancier van de mail. In ons voorbeeld met gmail: TLS

D - CONFIGURATIE

5	Vereiste verbindingen: geeft aan of u verplicht moet inloggen (authentificeren) om een mail te versturen. In ons voorbeeld met gmail: Ja (dat wil zeggen: u kunt geen geen mail versturen met gmail zolang u niet bent ingelogd op uw eigen mailaccountl).
6	SMTP gebruikersnaam : Naam die u moet invoeren on in te loggen op de mailbox die uw alerten verstuurd. In ons voorbeeld met gmail is dat het adres van de verzender: [e-mail]
7	SMTP wachtwoord : Het wachtwoord om in te loggen op [e-mail] in ons voorbeeld
8	Verzender e-mail : Voet het nieuwe adres in dat de alertmails verstuurd: [e-mail]. Klik op "Test" om te controleren of uw instellingen correct zijn en of de camera verbinding kan maken met de mailaccount die u hebt ingevoerd voor het versturen van alertmails.
9	Eerste ontvanger, etc. : Vul hier het of de adres(sen) in die de alertmails ontvangen. In ons voorbeeld: [e-mail]
10	BELANGRIJK : Als u klaar bent met de configuratie vergeet dan niet op "Opslaan" bovenaan het scherm te klikken voor het valideren van uw invoer.

Opmerking: ongeacht de maillproviders van de ontvanger(s), bepaald de leveranciers van de mailverzender wat ingevoerd moet worden. Let er echter op dat u controleert of de alertmails worden beschouwd als "spam" bij de afzonderlijk ontvangers.

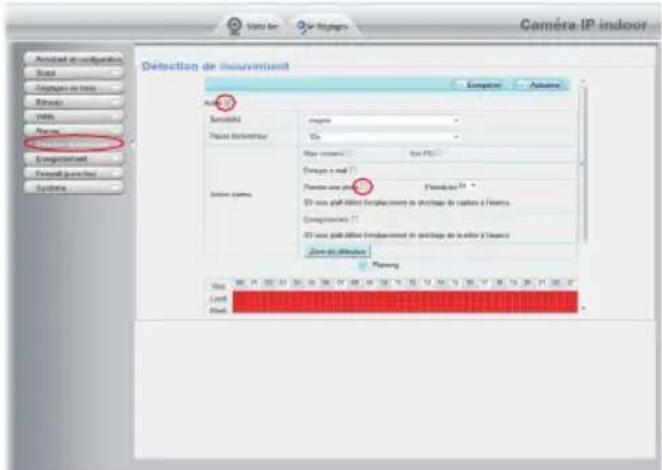

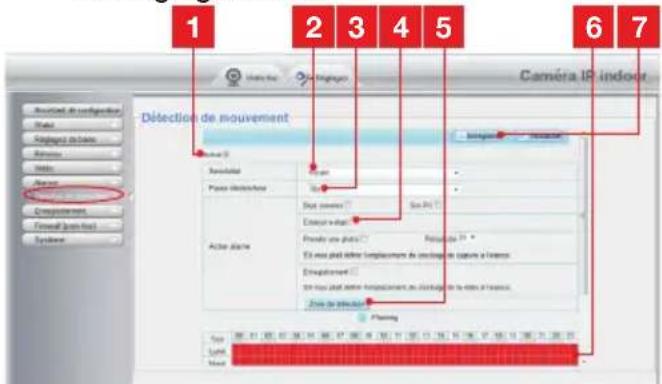

- Als deze configuratie klaar is, kan de cam mails versturen. Nu moet u de camera uitleggen wanneer dat moet door te klikken op "Alarm", "Bewegingsdetectie":

1	Vink het vakje "Activerena aan voor het activeren van de bewegingsdetectie
2	Gevoeligheid: Op "hoog", geeft de kleinste beweging op het scherm aanleiding tot een alert Op "laag", geven alleen grote voorwerpen aanleiding tot een alert (voorbeeld: een mens, maar geen dood blaadjes in het zichtveld van de camera). Instellen afhankelijk van de zichtvelden van de camera en het gewenste doel.
3	Trigger pauze: pauze tussen de alerten als de triggerende beweging lang aanhoudt
4	Vink "e-mil versturen" aan bij een alert
5	Detectiezone: door te klikken op deze knop, verschijnt het beeld van de camera achter een rooster. Als een beweging wordt gedetecteerd in een rood vak, wordt een alert gegeven. Als een beweging wordt gedetecteerd in een leeg vak, wordt geen alert gegeven. Klik op elke van de vakken om ze van actief (rood) over te zetten in inactief (leeg), om bijvoorbeeld geen toezicht te houden op een raam en te voorkomen dat een voorwerp buiten onnodig een alert veroorzaakt.
6	Dit rooster geeft weer op welke halve uren tijdens de week de bewegingsdetectie geactiveerd moet worden. Klik in een van de vakken. Om de detectie voor het bijbehorende halve uur te activeren. U kunt ook klikken op een dag van de week of op een uur om een lijn of een kolom volledig te activeren. Voor een activering 24 uur per dag en 7 dagen per week, klikt u op "Alle". De rode vakken geven aan dat de detectie geactiveerd is.
7	BELANGRIJK: Als u klaar bent met de configuratie vergeet dan niet op "Opslaan" bovenaan het scherm te klikken voor het valideren van uw invoer.

De configuratie is klaar. Daarna veroorzaakt elke beweging voor de camera in de zones en op tijdstippen die u hebt gespecificeerd, een alertmail.

E - GEBRUIK OP SMARTPHONE

De applicatie waarmee u de camera's gratis op afstand op smartphone kunt controleren, configureren en raadplegen, is beschikbaar op Applestore en Google Play. Download, installeer en start de appli "ThomView". De beschrijving die hier wordt gegeven is voor Android, voor iPhone geldt een identieke beschrijving.

- Start de applicatie op uw smartphone of tablet en klik op het icoon. Klik vervolgens op het icoon.

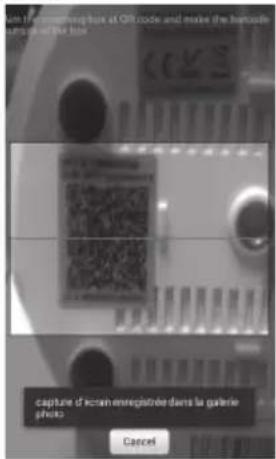

Uw fototoestel schakelt in, scan de QRCode op uw camera.

- Voer de naam in die u aan uw camera geven (Device Name), de gebruikersnaam voor inloggen (Username) en het wachtwoord (Password). De standaard gebruikersnaam in "admin", er is geen wachtwoord.

- Klik op OK om te bevestigen en vervolg op de naam van uw camera. Klik vervolg op het icoon Video voor weergave van het beeld van uw camera.

Opmerking: in de applicatie kunt u via een instelling de verbinding met de camera alleen toestaan als de smartphone of de tablet via WiFi verbonden is, en niet via een mobiel netwerk.

Vink naar behoefte de lijn "Only connect in Wi-Fi network" aan of af in het menu "Settings", icoon More . de

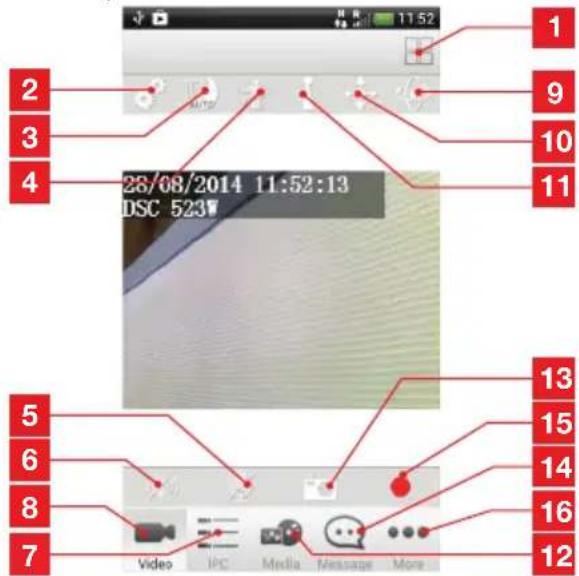

Er zijn talloze configuratie-opties beschikbaar door te klikken op de video van uw camera:

1	Als er meerdere camera's zijn opgeslagen in de appli, is hiermee gelijktijdige visualisatie mogelijk
2	Algemene configuratie van de camera: WiFi, vilt gebruikersnaam en wachtwoord, nachtzicht, etc.
3	Als het nachtzicht niet auto ingesteld is, kunt u hiermee de infraroodverlichting van de camera aan of uitschakelen.
4	Niet gebruikt voor dit model
5	Activering van de microfoon van de camera
6	Activering van de luidspreker van de camera
7	Lijst van camera's die de appli kent
8	Weergave van de live video voor de gekozen camera
9	Toegang tot vooraf ingestelde patrouilles
10	Weergave van de motorcontroles (u kunt ook met uw vinger over het scherm gaan om de camera te oriënteren)
11	Toegang tot vooraf ingestelde posities
12	Foto's en video's die zijn opgeslagen op de telefoon
13	Een foto nemen (opgeslagen op de telefoon)
14	Journaal van evenementen en alerts
15	Begin/einde opname van een video (opgeslagen op le telefoon)
16	Opties van de smartphone appli

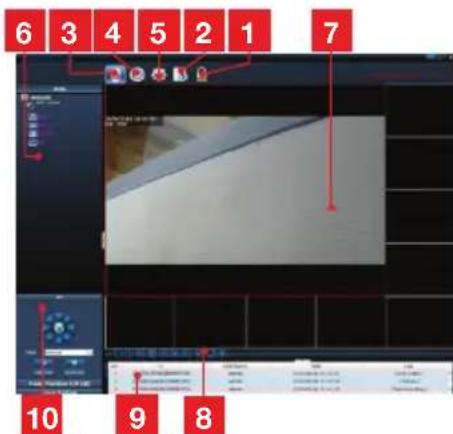

F - GEBRUIK VAN DE COMPUTER MET DE THOMVIEW SOFTWARE

De configuratie van de camera en de weerga van het beeld zoals beschreven in paragraaf D - 1

- TOEGANG TOT DE CONFIGURATIE VAN DE CAMERA is alleen mogelijk als de computer hetzelfde netwerk als uw camera.

De ThomView software op de CD maakt eenvoudige toegang tot de camera mogelijk via internet zonder deze beperking.

• Installeer de software op de computer die u wilt gebruiken om de camera te raadplegen.
• Start de software op uw computer. De gebruikersnaam en het wachtwoord van de software zijn standaard "admin" en "admin".
• Klik op het icoon "Settings" en daarna op "Add P2P Camera".
• In het venster dat opent, voert u de naam in die u aan de camera wilt geven, de gebruikersnaam "user" van uw camera (standaard admin), het wachtwoord "password" (standaard leeg, laat het veld leeg), en de UID van uw camera. De UID is een unieke code die op uw camera is aangegeven.

- Valideer door te klikken op "OK" en kli dan op het icoon "Live view"

- Uw camera staat in de "default" lijst linksboven in het scherm, klik op de naam om het beeld weer te geven.

1	Vergrendeling van de software waarmee u een video uit kunt blijven zenden zonder de camera te kunnen veranderen, noch de huidige configuratie
2	Historiek van alle evenementen voor alle camera's die zijn opgeslagen in de ThomView software
3	Toegang tot live video
4	Toegang tot de video's en foto's die zijn opgeslagen op computer door de camera's
5	Menu zoeken, associatie en configuratie van de afzonderlijke camera's. Klik op "Search Cameras" om een camera te zoeken op het netwerk van uw computer, klik op "System", en op een camera in de lijst rechts voor weergave en wijziging van de configuratie.
6	Klik op de naam van uw camera om het beeld weer te geven. In de lijst die verschijnt kunt u door op elke lijn te klikken de cameramicrofoon starten (Audio). de opname van een video starten op de computer (record), een foto nemen (Capture) en/of de luidspreker activeren van de camera (Talk).
7	Beeld van uw camera. Het rode vak rond het beeld geeft aan dat deze camera gekozen is. Als u meerdere camera's hebt, klik dan op een andere zone op het scherm voor weergave van het beeld van een andere camera in een van de andere vakken op het scherm. Sleep het beeld van een camera van het ene vak naar het ander om het op het scherm te verplaatsen.
8	Indeling van de vakken op het scherm: klik voor weergaven van één camera per keer, 4 camera's gelijktijdig, enzovoort.
9	Historiek van de acties ind e software: geeft elke actie weer in de software met de bijbehorende datum en tijd.
10	Controles van de camera: klik op elke titel op te openen en weergave van een lijst van controles: instelling van het beeld en de kwaliteit, controle van het nachtzicht, etc.

Met de Thomview software kunt u meerdere camera's gelijktijdig beheren en volledige controle uitoefenen op elke camera en de respectievelijk configuraties.

G - GEBRUIK MET EEN THOMSON NETWERK VIDEORECORDER

Uw camera is compatibel met het ONVIF protocol waarmee de camera geassocieerd kan worden met een videonetwerk recorder.

- Als uw camera eenmaal is verbonden met het netwerk of de aansluitingen van het opnamenetwerk, start u op de recorder het zoeken van de camera.

Uw opnamenetwerk heeft de volgende gegevens nodig:

- Het IP-adres: als de recorder niet zelf een camera detecteert, voer dan het IP-adres in de recorder in dat aangegeven wordt door de software "IP Camera Search Tool" die is meegeleverd op de CD (zie paragraaf D - 1

- De poort ONVIF van uw camera: de recorder detecteer deze poort niet zelf, staandaar is deze poort, poort 888.

- Een gebruikersnaam en een wachtwoord: zelfde gebruikersnaam en wachtwoord als voor het inloggen op uw camera (standaard, admin en geen wachtwoord)

- Als deze informatie is ingevoerd in de recorder, voegt u de camera toe zoals u zou doen met de oorspronkelijke camera. Het beeld van uw camera verschijnt na een paar seconden naast de beelden van de oorspronkelijke camera. U kunt video's opnemen op de harde schijf van de recorder, de bewegingsdetectie van de recorder gebruiken, net als bij de oorspronkelijke camera. U kunt de motoren van de camera ook controleren met de recorder terwijl u uw IP camera gewoon blijft gebruiken met uw smartphone of uw computer.

H - GEBRUIK MET EEN THOMBOX

1 - AUTOMATISCHE CONFIGURATIE

- Uw camera is geoptimaliseerd voor functionering met een Thombox. Kijk op de interface van uw Thombox om uw camera te associëren en klik op "Nieuwe camera toevoegen" in de Camlera widget:

vink de lijn aan die bij uw camera hoort

- Vink het vakje aan op de lijn die bij uw camera hoort en klik op Toevoegen.

- Als uw camera niet wordt gedetecteerd, voert u het adres in van uw camera zoals aangegeven door de IP Camera Search Tool software:

- Let op: standaard eindigt het adres van uw

camera op "88", kopieer dit ook met het IP-adres van uw camera in de widget van de Thombox. Vink de gewenste camera aan en klik op Toevoegen

H - GEBRUIK MET EEN THOMBOX

- De configuratie van uw camera in de interface Thombox vindt automatisch plaats. Geef uw gebruikersnaam en wachtwoord voor verbinding in:

- Als u wilt dat uw camera beelden naar Thombox stuurt bij bewegingsdetectie, klikt u op de knop "Instellingen kopieren in de camera" onderaan het venster. Uw Thombox schrijft dan in de configuratie van de camera waar de beelden heen gestuurd moeten worden.

- De configuratie is klaar.

(Klik op het icoon ? in de widget camera's van uw Thombox voor meer gegevens over de functies en mogelijkheden die beschikbaar zijn).

2 - HANDmATIGE CONFIGURATIE

Als u de automatische configuratie van uw Thombox niet wilt gebruiken, volgt heir de volledige lijst opdrachten die uw Thombox moet kennen voor het gebruiken van uw camera:

1	Geef uw camera de naam die u wilt
2	Inlogadres voor de interface van uw camera, wordt automatisch ingevuld bij het toevoegen van de camera (vergeet niet ":88" toe te voegen aan het einde van het adres)
3	Gebruikersnaam voor verbinding met uw camera (standaard admin)
4	Wachtwoord voor verbinding met uw camera (standaard leeg)
5	Flux hoge kwaliteit: het adres is als volgt: rtsp://adresse ip van uw camera:88/videoMain (geen spaties)Standaard resolutie van deze flux is 1280x720, 15 beelden per seconde
6	Flux lage kwaliteit: het adres is als volgt: rtsp://adresse ip van uw camera:88/videoSub (geen spaties)standaard resolutie van deze flux is 640x480, 15 beelden per seconde.Kan handig zijn in geval van bescheiden internetverbinding.
7	De opdracht voor het nemen van een foto met de camera is:/cgi-bin/CGIProxy.fcgi?usr=votre identifiant &pwd=votre mot de passe&cmd=snapPicture2 (geen spaties)
8	Tijd die is toegestaan voor het laden van de capture van het beeld. 5 seconden is een redelijke waarde, test of u deze waarde wilt wijzigen.

De FTP parameters moeten gekopieerd worden in het menu Netwerk, FTP instellingen van uw camera.

1	het adres dat ingevoerd moet worden in de config camera is: ftp://adresse FTP serve van de Thombox/FTP dossier van de Thombox
2	De FTP gebruikersnaam is gekopieerd als zodanig
3	Het FTP wachtwoord is als zodanig gekopieerd
4	De FTP poort is poort 21
5	De FTP modus die gebruikt moet worden is de PORT modus
6	Test de invoergegevens door te klikken op de test knop

• Als de configuratie eenmaal is gekopieerd in uw camera, activeert u de bewegingsdetectie en geeft u de opdracht "maakt een foto" in de acties ingeval van bewegingsdetectie (zie het einde van paragraaf D - 2.3 - Voorbeeld:

instellen van een alert per e-mail bij bewegingsdetectie voor meer details).

I - RESETTEN

In geval van een probleem of verlies van logingegevens, kan de camera gereset worden op de standaardwaarden door 10 seconden op de Reset knop achterop de camera te drukken.

Instelling Standaard waarde
Login admin
Wachtwoord (geen)
Tijdzone GMT+1
Poorten http : 88	https : 443ONVIF : 888ftp : 21
Toegang plug and play Geactiveerd
Bewegingsdetectie	Gedeactiveerd
Primaire video flux	720p, 15 beelden per seconde
Secundaire video flux	VGA
Nachtzicht	automatisch

Als uw probleem hieronder niet vermeld staat, moet u contact opnemen met onze technische dienst.

Symptomen Mogelijke	oorzaken Oplossingen
De verbinding met de camera is niet mogelijk vanaf een lokaal netwerk (IP Cameras Search Tool bijvoorbeeld)	Netwerkprobleem	Controleer uw verbindingen Sluit indien nodig tijdelijk een netwerkkabel aan als de camera draadloos werkt op WiFi
	Netwerk configuratieprobleem	Controleer de configuratie van het netwerk van uw camera Reset uw camera als deze helemaal niet meer toegankelijk is
Het beeld van de camera is niet toegankelijk via internet	Netwerk configuratieprobleem	Controleer de instellingen van uw installatie (box, router)
	Onjuiste video-instellingen	Controleer de video-instellingen en verlaag de kwaliteit indien nodig. Test de "secundaire flux" om te bevestigen
Het beeld is van slechte kwaliteit of schokt.	Onjuiste video-instellingen	Test d "secundaire flux" om te bevestigen, controleer de instellingen van de video en verlaag de kwaliteit indien nodig
De bewegingsdetectie start ongewenst	Onjuist instellingen bewegingsdetectie	Verlaag de gevoeligheid van activering of beperk de te bewaken zone (zie paragraaf D - 2.3 - Voorbeeld: instelling van een alert per e-mail voor bewegingsdetectie)

Camera
Voeding	5VDC / 2000mA
Interface netwerk	Ethernet 10/100, audio-MDIX, RJ-45
Draadloze netwerkinterface	IEE 802.11b/g/n, WPS-functie
Optische sensor	14'' cMoS
Minimum lichtintensiteit	0 lux
Nachtzicht	Handmatig en automatisch (duisternissensor)Bereik: 8m
Optisch	f:2.8mm, F:2.4, zichthoek 70°
Loop van de motoren	Horizontaal: 320°, verticaal: 100°
Toetsen	Een herstartknop: terug naar fabrieksinstellingenEen WPS-toets: snelle WiFi configuratie
Videocompressie	h.264
Resolutie	Primaire flux: tot 640x480 pixelsSecundaire flux: tot 640x480 pixels
Beelden per seconde	Tot 30 in alle resoluties
Audio	Geïntegreerde microfoon en luidspreker voor audio bidirectionele communicatieAansluiting jack ingang/uitgang voor externe microfoon of luidsprekers
Geheugen	Gleuf voor SDHC microkaart (niet meegeleverd)
Afmetingen	110 x 110 x 135mm
Gewicht	310g
Verbruik	5W maximum
Gebruikstemperatuur en vochtigheid	0°C tot 40°C, 20% tot 85%RH zonder condenseringUitsluitend voor gebruik binnen.
Bewaartemperatuur en vochtigheid	-10°C tot 60°C, 0% tot 90%RH zonder condensering

• Dit product valt 2 jaar onder garantie, onderdelen en werkuren, vanaf de aankoopdatum. U moet gedurende deze garantieperiode het aankoopbewijs bewaren.
• De garantie is niet van toepassing op schade veroorzaakt door nalatigheid, schokken en ongevallen.
• De productonderdelen mogen niet geopend of gerepareerd worden door personen die geen deel uitmaken van het bedrijf Avidsen.
• Elke interventie aan het apparaat annuleert de garantie.

3 - HULP EN TIPS

• Ondanks de zorg die wij besteed hebben aan het ontwerp van onze producten en het schrijven van deze handleiding, en u ervaart toch nog problemen tijdens de installatie van uw product of u heeft vragen, dan raden wij u aan contact op te nemen met onze specialisten die altijd met raad en daad klaarstaan.
• Bij werkingsproblemen tijdens de installatie of na enkele dagen gebruik, moet u voor installatie contact met ons opnemen zodat een van onze technici de oorzaak van het probleem kan zoeken aangezien dit vast en zeker uit een foute instelling of een niet conforme installatie voortkomt. Als het probleem voortkomt van het product, krijgt u van de technieker een dossiernummer voor een retour naar de winkel. Zonder dit dossiernummer heeft de winkel het recht de omwisseling van uw product te weigeren.

Tips nodig bij de inwerkingstelling, de installatie van uw Thombox of bij de combinatie van uw accessoires van het assortiment Thomson Maison die u wilt aansluiten?

Neem contact op met de technici van onze dienst na verkoop via de volgende informatie:

Helpline: +324/264.86.68.

Van maandag tot vrijdag van 9 tot 12 uur en van 13 tot 17 uur.

4 - RETOUR PRODUIT - DIENST NA VERKOOP

Ondanks de zorg die besteed werd aan het ontwerp en de productie van uw product, kan het gebeuren dat u het product moet terugsturen naar de dienst na verkoop. U kunt de vooruitgang van de interventies volgen op onze website: http://sav.avidsen.com

5 - CE CONFORMITEITSVERKLARING

Met de R&TTE richtlijn

AVIDSEN verklaart dat de uitrusting hieronder vermeldt:

Gemotoriseerde camera IP WiFi 720P 512392 (DSC-523W)

is conform de richtlijn 1999/5/CE en de conformiteit werd geëvalueerd volgens de normen die van kracht zijn:

EN 60950-1 :2006 + A11 :2009 + A1 :2010 + A12 :2011

EN 62311:2008

EN 301 489-1 V1.9.2

EN 301 489-17 V2.2.1

EN 300 328 V1.8.1

In Chambray les Tours Alexandre Chaverot, 23/01/15 voorzitter

Bekijk het volledige Thomson-gamma op

THOMSON is een merk van TECHNICOLOR S.A. onder licentie gebruikt door:

Avidsen France S.A.S - 32, rue Augustin Fresnel

37170 CHAMBRAY LES TOURS - France
