| Type de produit | Caméra de surveillance intérieure |
| Marque | Thomson |
| Modèle | 512376 |
| Alimentation | 5 V DC, 1 A (adaptateur secteur 230 V~ / USB micro-USB fourni) |
| Interface réseau filaire | Ethernet 10/100, auto-MDIX, RJ45 |
| Interface réseau sans fil | IEEE 802.11b/g/n, fonction WPS (2,4 GHz uniquement) |
| Capteur optique | 1/4" CMOS, angle de vision 110° |
| Intensité lumineuse minimale | 0 lux (vision de nuit) |
| Vision de nuit | Manuelle ou automatique, portée 8 m |
| Compression vidéo | H.264 |
| Résolution maximale (flux principal) | 1920 x 1080 pixels |
| Images par seconde | Jusqu'à 30 ips (toutes résolutions) |
| Audio | Microphone et haut-parleur intégrés (communication audio bidirectionnelle) |
| Stockage | Logement pour carte microSD (non fournie); enregistrement sur smartphone/tablette/PC par l'application |
| Consommation électrique maximale | 5 W |
| Température d'utilisation | 0 °C à 40 °C, 20 % à 85 % HR sans condensation |
| Température de stockage | -10 °C à 60 °C, 0 % à 90 % HR sans condensation |
| Garantie | 2 ans pièces et main-d'œuvre |
| Entretien et nettoyage | Débrancher avant nettoyage. Utiliser un chiffon doux légèrement humidifié. Ne pas utiliser de produits abrasifs, corrosifs ou d'aérosol. |
| Sécurité | Installation intérieure uniquement. Éviter l'exposition à la pluie, humidité excessive, températures extrêmes, lumière directe du soleil et produits chimiques. Respecter la législation locale. |
| Recyclage | Ne pas jeter avec les ordures ménagères. Utiliser les points de collecte sélective ou retourner au distributeur. |
| Méthodes de configuration | Application mobile ThomView (Android 2.3+ / iOS 7.0+), logiciel PC ThomView, navigateur internet |
FOIRE AUX QUESTIONS - 512376 THOMSON
EzLink (à l'aide de l'application ThomView sur smartphone/tablette) : scannez le QR code de la caméra, puis sélectionnez 'Wi-Fi' et saisissez la clé de votre réseau.
WPS : si votre box/router le permet, appuyez sur le bouton WPS de votre box puis sur le bouton WPS/Reset de la caméra.
Connexion filaire d'abord : connectez la caméra en Ethernet, configurez le Wi-Fi dans les paramètres de l'application ou du logiciel, puis débranchez le câble.
Questions des utilisateurs sur 512376 THOMSON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Caméra de surveillance au format PDF gratuitement ! Retrouvez votre notice 512376 - THOMSON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 512376 de la marque THOMSON.
MODE D'EMPLOI 512376 THOMSON
Android 2.3 ou ultérieur, iOS 7.0 ou ultérieur
2.1 - Connexion sans fil : fonction EzLink 08 2.2 - Connexion sans fil : fonction WPS 09 2.3 - Connexion filaire 09
1-CONFIGURATION A L'AIDE D'UN SMARTPHONE OU D'UNE TABLETTE 11 2-CONFIGURATION A L'AIDE DU LOGICIEL THOMVIEW 13 3 - CONFIGURATION A L'AIDE D'UN NAVIGATEUR INTERNET 18
G - informations techniques et légales 22
1 - CARACTERISTIQUES GENÉRALES 22 2-GARANTIE 23 3-ASSISTANCE ET CONSEILS 23 4-RETOUR PRODUIT/SAV 23 5-DECLARATION DE CONFORMITE CE 23
1 - Precautions d'utilisation
La caméra ne doit pas être installée dans un lieu où le filtre de l'objectif serait exposé aux rayures et aux salissures.
La caméra n'est pas prévue pour installation en extérieur, ne pas installer dans des conditions extrêmes d'humidité ou température.
- Ne pas exposer l'objet à la lumière directe ou au soleil ou à une quelconque source lumineuse réfléchie.
- Ne pas multiplier les multiprises ou les câbles prolongateurs.
- Ne pas installer à proximité de produits chimiques acides, d'ammoniaque ou d'une source d'émission de gaz toxiques.
L'installation et l'utilisation de la caméra doit être en accord avec la législation locale.
3-RECYCLAGE
Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et à l'environnement.
daites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte selective m;. YOUR disposition par votre commune.
Pour en savoir plus: www.quefairedemesdechets.fr
Entretien et nettoyage
- Avant tout entretien, débrancher le produit du secteur.
- Ne pas nettoyer le produit avec des substances abrasives ou corrosives.
Utiliser un simple chiffon doux légèrement humidifié.
- Ne pas vaporiser à l'aide d'un aérosol, ce qui pourrait endommager l'intérieur du produit.

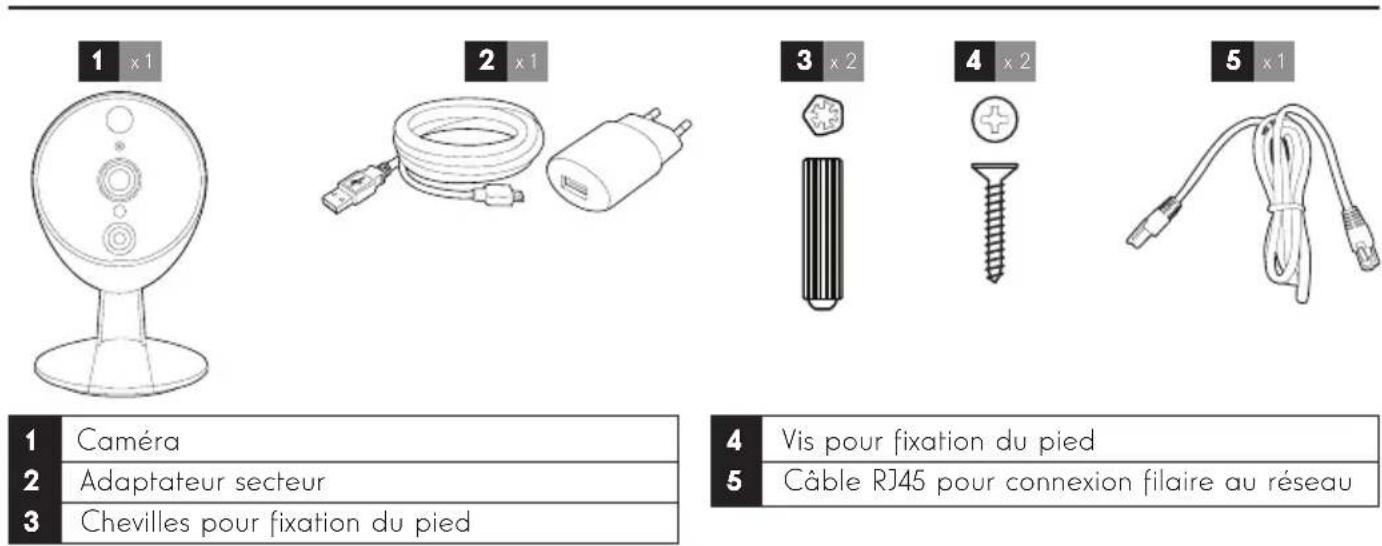

3 - Adaptateur secteur
Un adaptateur secteur 230Vac 50Hz / USB et son câble microUSB sont fournis dans le kit pour l'alimentation de la caméra. Ne pas utiliser d'autres modèles d'alimentation sous risques de détériorer la caméra et annuler la garantie.

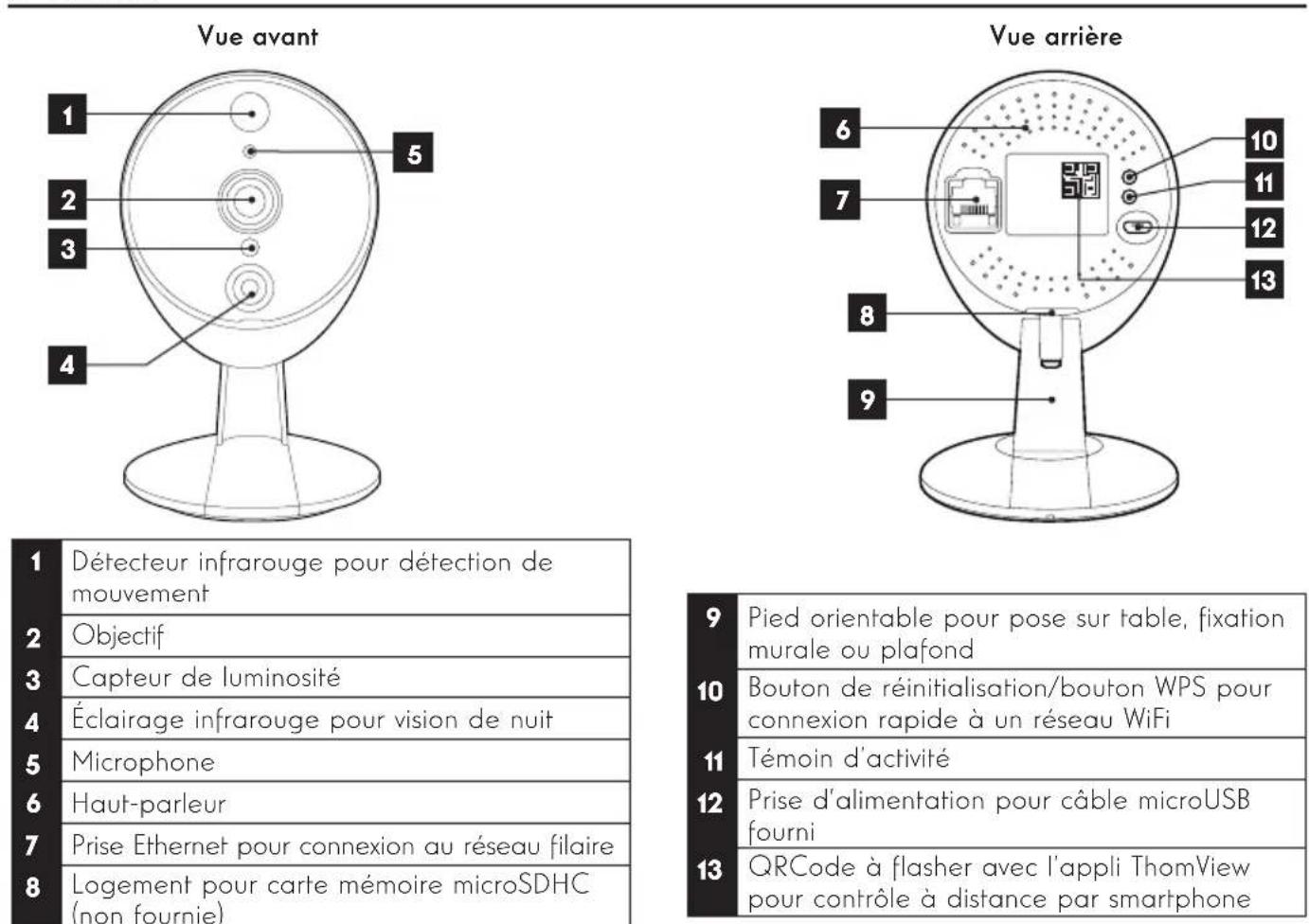

1- Installation de la caméra
Avant fixation de la caméra à son emplacement définitif, il est recommandé de faire des essais de connexion.
Fixez la caméra à l'aide de vis et chevilles appropriées à la nature du support (les vis et chevilles fournies conviennent pour des murs en matériaux plein).
- Attention à fixer solidement la caméra pour éviter toute chute.
Remarque : la caméra peut être fixée tête en bas : les différents logiciels et applications peuvent retourner l'image horizontalement.
2 - Connexion de la caméra
L'accès de votre caméra au réseau et à Internet peut être établi au choix à l'aide d'une connexion filaire par un câble réseau, ou d'une connexion sans fil Wi-Fi. - Téléchargez puis installez sur votre smartphone ou tablette l'application ThomView.

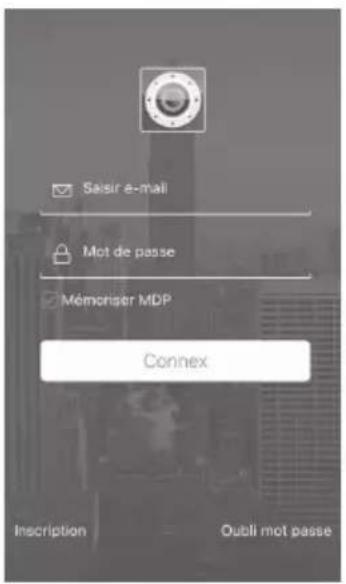

- Veuillez créer un compte utilisateur en cliquant sur « Inscription », si vous possédez déjà un compte veuillez-vous y connecter.
2.1 - Connexion sans FIL: fonction EZLINK

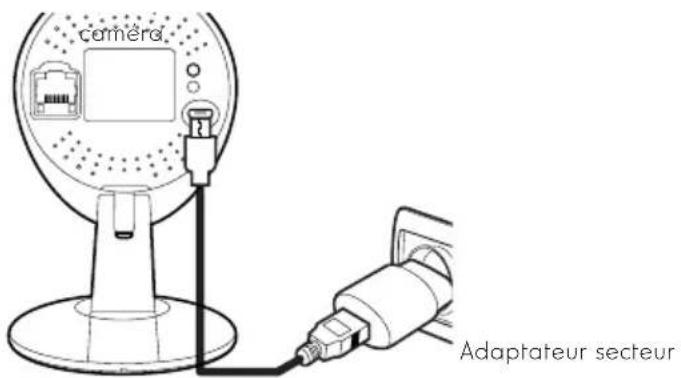

- Notre caméra est équipée de la fonction EzLink : si vous disposez d'une tablette ou d'un smartphone sous Android ou iOS, l'application dédiée permet de se connecter à la caméra le temps de lui indiquer quel réseau WiFi elle doit utiliser.
- Téléchargez puis installez sur votre smartphone ou tablette l'application ThomView.
Important : Pour être configurée par la fonction EzLink, votreamera doit utiliser l'identifiant et le mot de passe par défaut. Réinitialisez votreamera si nécessaire en maintenant la touche « WPS/Reset » à l'arrière pendant au moins 15 secondes.
- Connectez ensuite votre smartphone ou tablette sur le réseau WiFi que vous devrez utiliser par la suite.
Remarque importante : Notre caméra n'est pas compatible avec les réseaux sans fil de fréquence 5GHz (réseau WiFi 802.11ac). Ne connectez pas votre smartphone ou tablette à un réseau de ce type.

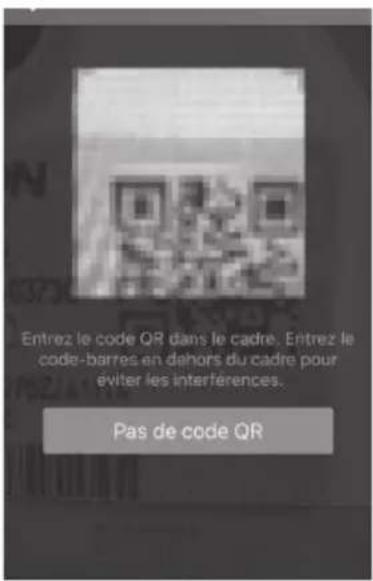

- Cliquez sur l'icône puis scannez le QRCode présent sur laamera.
Une fois le code lu, votre smartphone ou tablette vous invite à choisir entre Lan et Wi-Fi. Sélectionnez Wi-Fi et appuyez sur « prf (e) », veuillez saisir la clé du réseau Wi-Fi auquel vous êtes connecté, pour pouvoir la transmettre à la camera.

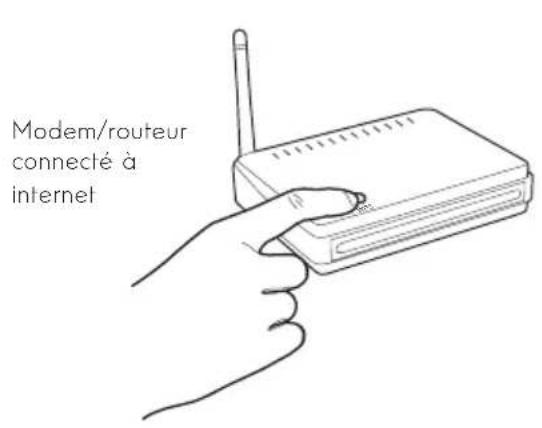

2.2 - Connexion sans FIL : fonction WPS

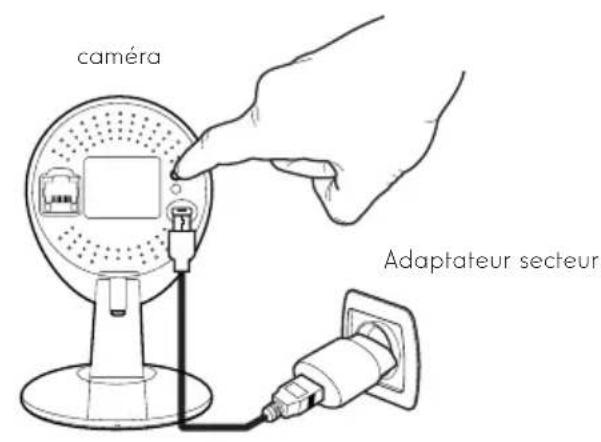

Si vous box ou routeur dispose de la fonction WPS (WiFi Protected Setup), vous pouvez utiliser la touche WPS / reset sous la caméra pour une connexion rapide à votre réseau WiFi. Consultez le manuel d'utilisation de votre modem / routeur / box pour savoir si vous disposez de la fonction WPS, et comment l'utiliser.

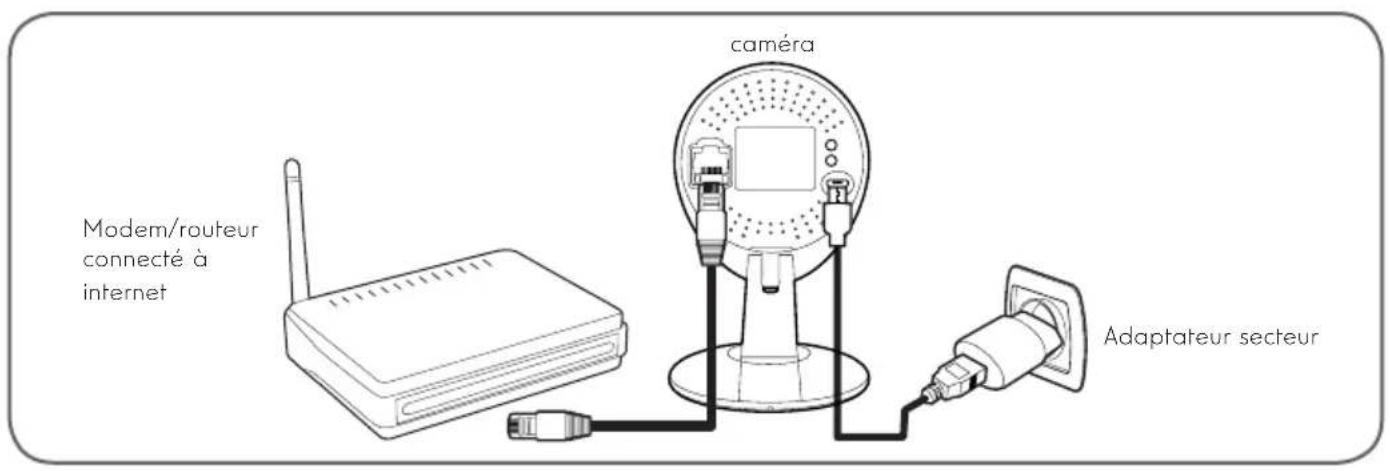

2.3 - ConnEXION FILAIRE
Si vous ne souhaitez pas utiliser une connexion sans fil, reliez votre caméra à un accès internet à l'aide d'un câble réseau RJ45.

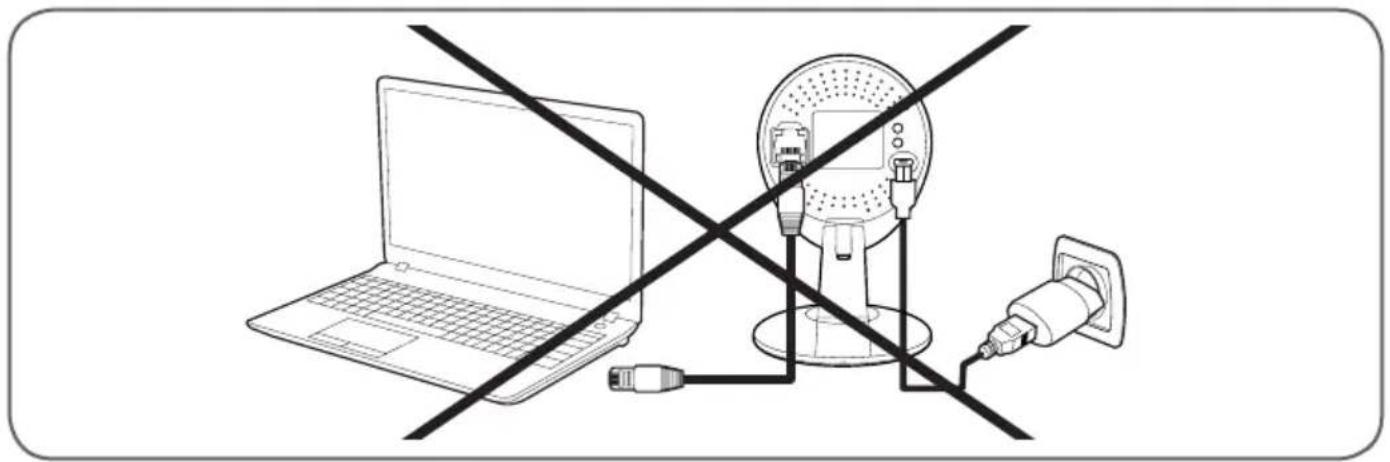

IMPORTANT: Ne connectez pas votreamera sur votre ordinateur. Cela ne lui fournira pas accès à internet.
Dans la majeure partie des cas, laamera est immédiatement détectée par le modem/routeur qui lui attribue un accès à Internet. Après quelques secondes, la led d'activité réseau de laamera clignote.
- Cliquez sur l'icône ⊕ puis scannez le QRCode présent sur laamera. Si votreamera est correctement connectée à internet, celle-ci sera automatiquement ajoutée.
ATTENTION: Si l'ajout ne se fait pas automatiquement, et que l'application vous demande de choisir entre LAN et WiFi, votreamera ou smartphone rencontre un problème d'accès à internet. Contrôlez la connexion de votre camera, smartphone ou tablette et effectué un Reset de laamera en appuyant plus de 15s sur la touche Reset.
Remarque: si vous souhaitez utiliser votre caméra en WiFi mais ne pouvez utiliser la fonction EzLink, effectuez la mise en service avec une connexion filaire pour pouvoir ensuite passer sur une connexion sans fil.
1 - Configuration à l'aide d'un smartphone ou d'une tablette
Lors de votre première connexion à votreamera avec l'appli Thomview •, vous êtes immédiatement invité à changer l'identifiant et le mot de passe de connexion à laamera pour plus de sécurité :
Une fois l'identifiant et le mot de passe modifiés à votre convenance, l'image de votre caméra s'affiche :
| 1 | Retour à la liste des caméras enregistrées |
| 2 | Lancement/arrêt d'un enregistrement (stocké sur le téléphone ou la tablette) |
| 3 | Prise d'une photo (stockée sur le téléphone ou la tablette) |
| 4 | Activation du micro et/ou du haut-parleur de laamera (caméras compatibles uniquement) |
| 5 | Accès aux réglages de laamera |
| 6 | Débit actuel |
| 7 | Accès aux commandes de moteur, zoom optique, zoom numérique (caméras compatibles uniquement) |
| 8 | Lancement d'une patrouille (caméras compatibles uniquement) |
| 9 | Configuration et déclenchement de la vision de nuit) |
| 10 | Retournement/renversement de l'image |
| 11 | Réglage de la qualité de l'image |
| 12 | Non utilisé sur ce modèle |
| 13 | Non utilisé sur ce modèle |

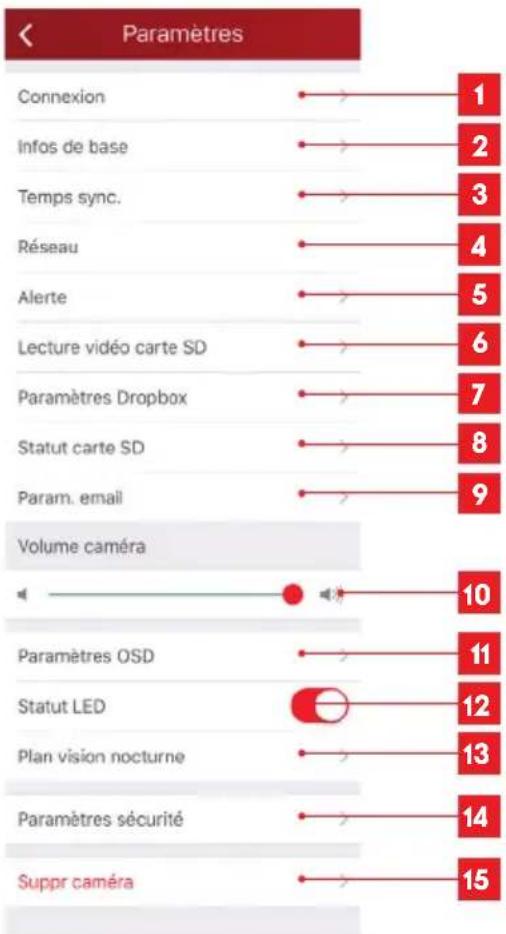

L'icône d'accès aux réglages de la camera permet d'accéder à distance à la configuration de la camera :
D - configuration et utilisation
| 10 | Réglage du volume de la camera (cameras compatibles uniquement) |
| 11 | Incrustation du nom et de l'heure dans l'image de laamera |
| 12 | Activation ou désactivation des témoin des fonctionnement de laamera (cameras compatibles uniquement) |
| 13 | Programmation de plages d'allumage de la vision de nuit, si on ne souhaite pas utiliser la fonction automatique |
| 14 | Permet de modifier le nom d'utiliseur ou le mot de passer de connexion à laamera. |
| 15 | Permet la suppression de la camera de votre compte utilisé. |
| 1 | Information de votre Caméra : affichage et modification du nom inscrit dans l'application, affichage de l'UID de la caméra, ainsi que du compte utilisé utilisé pour s'y connecter. |
| 2 | Modèle et adresse MAC de la caméra |
| 3 | Réglage de l'heure de la caméra |
| 4 | Réglages Wifi de la caméra (si vous avez mis la caméra en service à l'aide d'une connexion filaire et que vous souhaitez passer sur une connexion sans fil, c'est ici que vous pouvez désirir et configurer un réseau WIFI) |
| 5 | Réglages de détction de mouvement, de détction de son (camères compatibles uniquement) |
| 6 | Permet la relecture des enregistrents vides effectuels sur la carte microSD (non fournie) |
| 7 | Non utilisé |
| 8 | Affichage les informations de la carte microSD si installée : place utilisée, place libre, et formatage |
| 9 | Configuration email pour l'envoi de message en cas de détections |

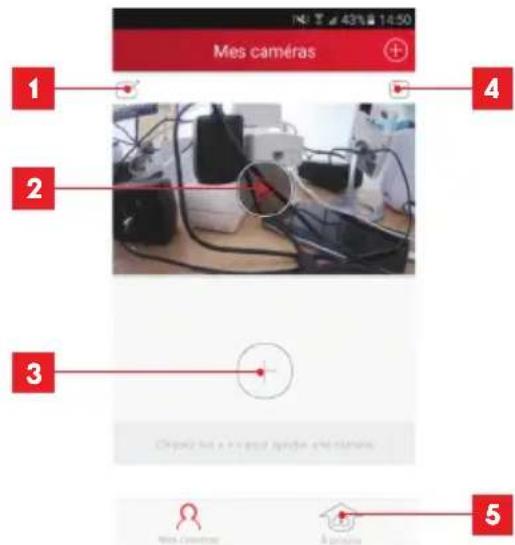

| 1 | Nom sous lequel laamera est enregistrée dans l'appli |
| 2 | Photo de l'image de laamera. L'icone au centre lance l'image en direct de laamera |
| 3 | Ajout d'une autreamera dans l'application |
| 4 | Accès aux photos et vidés prises depuis votre smartphone / tablette. |
| 5 | - Information sur votre compte utilisé Thomview. - Autorisation de connexion par 3G/4G ou wifi seulement - Gestion des notifications Pushamera paramera (uniquement pour modèle compatible) |
2 - Configuration à l'aide du logiciel thomview
Le logiciel ThomView compatible PC et permet de configurer et gérer une ou plusieurs caméras connectées sur le même réseau local. Sur un autre réseau, il permet d'accéder à l'image de la caméra à distance.
Le logiciel ThomView est disponible en téléchargement sur notre site internet : http://www.thomsonsecurity.eu/info.php?pfc_id=89#telecharges
- Installez puis lancez le logiciel sur votre ordinateur :
Le logiciel ThomView vous demande un identifiant et un mot de passe de connexion : par défaut le nom d'utilisateur est « admin » et il n'y a aucun mot de passe.
Remarque importante : cet identifiant et ce mot de passe ne sont pas ceux de votre appareil, spécifiques au logiciel ThomView et permettent par exemple d’empêcher l’arrêt du logiciel par personne non autorisée.

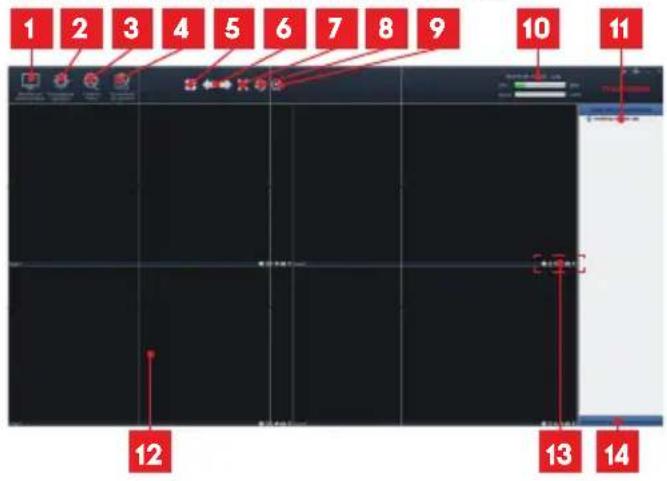

La fenêtre principale du logiciel s'ouvre :
| Ajout d'une nouvelleamera | |
| Réglages du logiciel | |
| 3 S Accès aux videoés enregistrées sur ordinateur | |
| 4 eAscès au journal des opérations faites sur le logiciel | |
| 5 Sélection du nombre de caméras simultanément à l'écran | |
| 6 Page précédente | Le logiciel pouvant:gérer jusqu'à 64camères, ces fièches vous permettent de passer aux camères 5 à 8 puis 9 à 12,etc. |
| 7 Page suivante | |
| Passage en plein écran | |
| 8 Lancement d'une patrouille (camères compatibles uniquement) | |
| 9 Coupure de l'affi chage de l' image de l'ensemble des camères | |
| 10 Date, heures courante, charge processeur etutilisation du disque dur | |
| 11 Listes des camères renseignées dans lelogiciel | |
| 12 Cadres d'affi chage des images des camères | |
| 13 Commandes disponibles pour la caméra sélectionnée | |
| 14 Affi chage des commandes d'orientation etde zoom (camères compatibles uniquement) | |

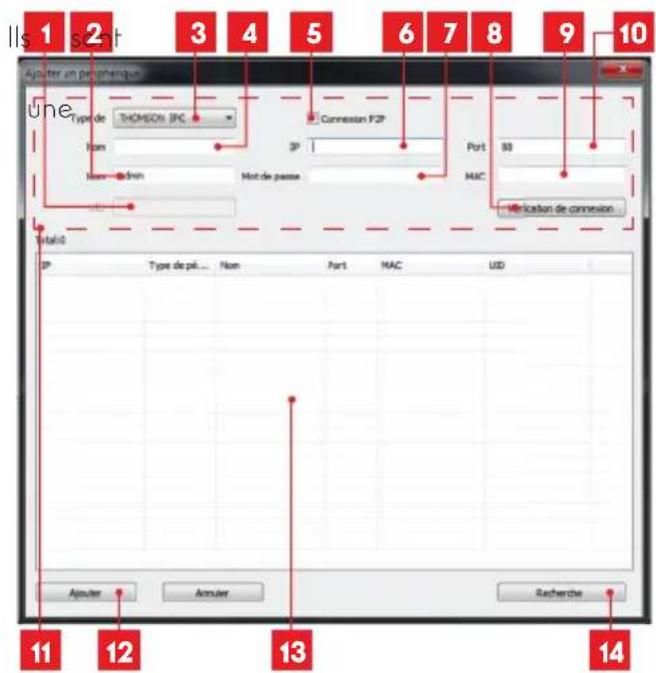

Pour ajouter votre appare, cliquez sur l'icône «Ajouter un périphérique» en haut à gauche :
D - configuration et utilisation
| 1 | UID de laamera (code unique indiqué sur laamera) |
| 2 | Nom d'utilisateur de laamera (par défaut, «admin») |
| 3 | Type d'appareil : sélectionnez «THOMSON IPC» |
| 4 | Nom sous lequel laamera va apparaitre dans le logiciel (à votre convenance) |
| 5 | Connexion P2P : à cocher pour ajouter uneamera à l'aide de son UID. L'UID de chaque des caméras est un code unique à 20 ou 24 chiffres et lettres, indiqué sur laamera elle-même. |
| 6 | Adresse IP actuelle de laamera |
| 7 | Mot de passer de laamera (par défaut il n'y en a pas, laisser vide) |
| 8 | Bouton de test des informations saisies : vous permet de vérifi er la connexion, l'identifi ant et le mot de passer saisis |
| 9 | Adresse MAC actuelle de laamera |
| 10 | Port de connexion de laamera (88 par défaut) |
| 11 | Informations relatives à laamera que vous étes en train d'ajouter |
| 12 | Bouton permettant d'ajouter laamera dont les informations sont indiquées en haut de la fenêtre |
| 13 | Résultats d'une recherche de caméras sur le réseau auquel est connecté l'ordinateur |
| 14 | Bouton recherche : recherche la présence de caméras sur le réseau auquel est connecté l'ordinateur |
Réalisez les étapes suivantes pour connecter votre appareil en toute simplicité :
- Cochez la case «Connexion P2P».
- Cliquez sur le bouton «Recherche» pour détecter votre caméra sur le réseau auquel est connecté votre ordinateur.
- Dans la liste des caméras trouvées, sélectionnez celle que vous souhaitez ajouter dans le logiciel. Les données de la partie supérieure de la fenêtre se remplissent automatiquement lorsque vous sélectionnez une caméra dans la liste de celles trouvées.
- Changez si nécessaire le Nom d'utilisateur et le mot de passe de connexion de la camera (par défaut le nom d'utilisateur est «admin» et le mot de passe doit être laissé vide).
- Cliquez sur «Vérification de la connexion» pour vérifier la connexion de la camera et les données entrées.
- Cliquez enfin sur «Ajouter».

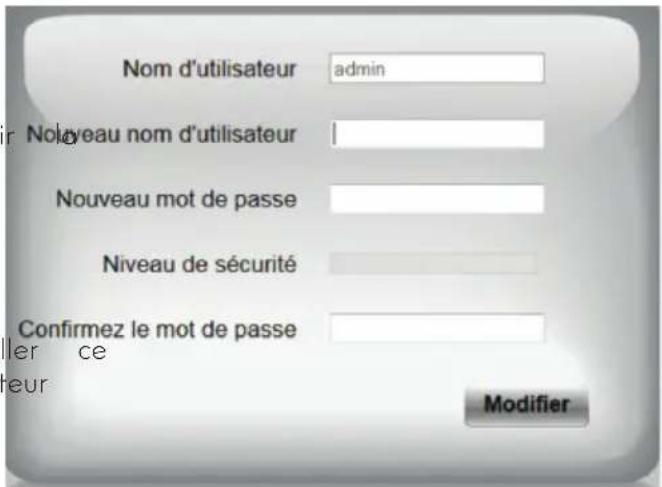

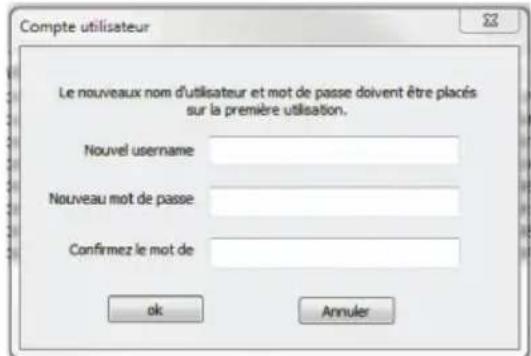

Lors de votre première connexion à votreamera, vous êtes immédiatement invité à changer l'identifiant et le mot de passe de connexion à laamera pour plus de sécurité :
Une fois l'identifiant et le mot de passe modifiés à votre convenance, laamera apparait dans la liste à droite de l'écran principal du logiciel. Glissez la ligne de votreamera dans l'une des fenêtres de visualisation pour en afficher l'image:
Remarque: il est possible d'associer une caméra non présente sur le réseau auquel l'ordinateur est connecté. Il faudra à l'étape 3 ci-dessus entrer à la main l'UID de laamera : n'était pas sur le même réseau il ne pourrait être détecté et rempli automatiquement.

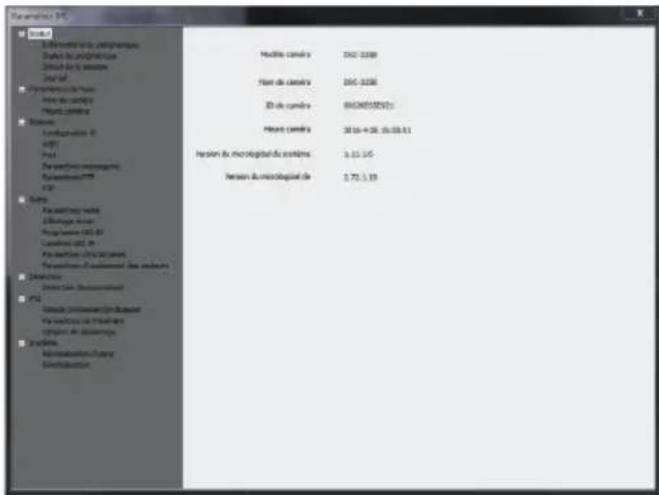

pour l'ensemble des réglages de votre caméra est accessible à distance, en faisant un clic droit sur le nom de la caméra dans la liste (ou sur l'image qu'elle affiche) puis en cliquant sur «Paramètres», «caméra»:
D - configuration et utilisation

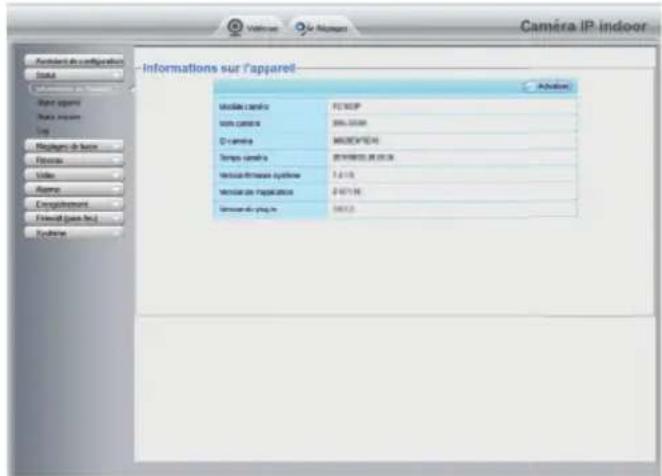

- Menu Statut : vous renvoie l'état actuel de la camera : version de micrologiciel, identifiant principales fonctions activées, dernières opérations effectuées.
- Paramètres de base : vous permet de définir le nom et l'heure de la caméra qui peuvent être incrustées dans la vidéo de la caméra.
- Réseau : vous avez ici accès à tous les réglages liés à l'utilisation du réseau : configuration IP, configuration WiFi avec possibilité de la camera d'une connexion filaire à connexion sans fil, ports utilisés, configuration des alertes par e-mails, de l'accès à un serveur FTP, configuration de l'accès plug and play.
- Vidéo : vous avez ici accès à l'ensemble des réglages liés à la gestion vidéo de la caméra : résolution, nombre d'images par seconde, fonctionnement de la vision de nuit, configuration des photos prises par la caméra, réglages de contraste, luminosité, etc.

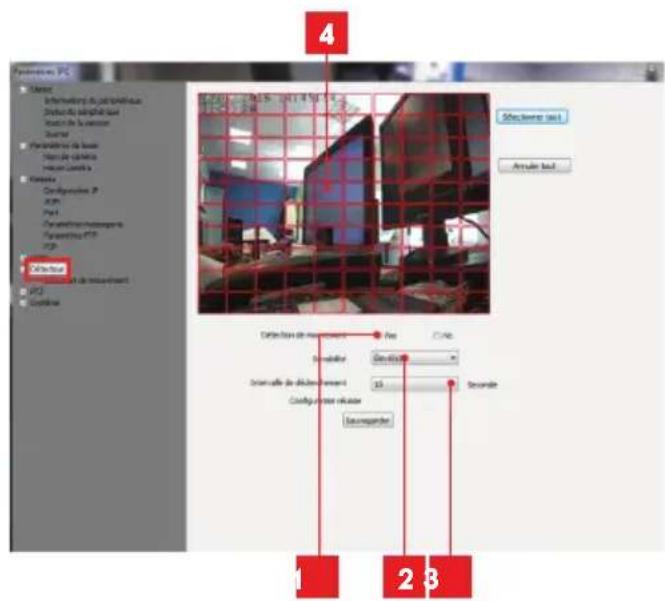

- Détector: c'est ici que vous pouvez et configurer la fonction de détection mouvement, et les actions à lancer si un intrus est détecté.
- PTZ (caméras compatibles uniquement) vous retrouvez ici tous les réglages gestion des moteurs de la caméra si elle en est équipée.
- Système : vous permet de faire une remise à 0 de la caméra ou de la redémarrer.
Lorsqu'une caméra diffuse son image à l'écran, des commandes supplémentaires sont affichées dans le coin inférieur droit :
| 1 | Cet icone vous indique la presence d'enregistrements sur l'ordinateur utilisé (blanc au repos, vert lorsque des enregistrements programmés/sur détction/manuels ont été effectués) |
| 2 | Arrêt de la diffusion et ferméture de l'image |
| 3 | Lancement d'un enregistrement sur le disque de l'ordinateur utilisé* |
| 4 | Activation/désactivation du microphone de la camera (cameras équipées d'un microphone uniquement, votre ordinateur doit disposer d'enceintes) |
| 5 | Prise d'une photo et stockage sur le disque de l'ordinateur utilisé* |
| 6 | Activation/désactivation du haut-parleur de laamera (cameras équipées d'un haut-parleur uniquement, votre ordinateur doit dispose d'un micro) |
- Pour que les fonctions d'enregistrement et de prise de photo soient accessibles, il faut indiquer le disque à utiliser. Cliquez sur l'icône Paramètres système pour indiquer au logiciel où enregistrer photos et vidéos sur le disque de l'ordinateur.

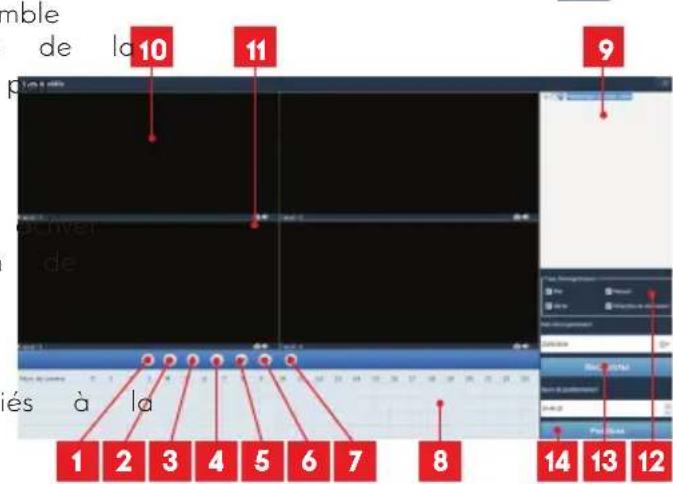

Pour consulter les enregistrements vidéo sur l'ordinateur, cliquez sur l'icône Lecture vidéo
| 1 | Contrôles de lecture | Ouverture d'un fi chier video externe |
| 2 | Défi lement rapide vers l'avant | |
| 3 | Défi lement rapide vers l'arrière | |
| 4 | Arrêt de la lecture | |
| 5 | Avance image par image | |
| 6 | Lancement de la lecture | |
| 7 | Pause |
D - configuration et utilisation
| 8 | Journée en cours de visionnage : les intervalles de temps colorés vous indiquent la présence deVIDEOS et leurs heures de début et de fin approximatives |
| 9 | Liste des caméras pour recherche les caméras dont vous souhaitez consulter les enregistrentes |
| 10 | Fenêtres de visualisation : double-click pour afficher une seule ou plusieurs fenêtres et caméras simultanément |
| 11 | Prise d'une photo à partir de la cours de lecture et activation/désact# du son |
| 12 | Type de déclenchement : cochez le des enregistrentes que vous recherche plan (programme), manuel, sur détention de mouvement, sur alerte d'une manière générale |
| 13 | Journée que vous souhaitez consulter |
| 14 | Position : vous permet de saisir un préciise à partir de laquelle lancer la réserve |
dépend du fournisseur de mail besoini.
Remarque: les 2 adresses mail peuvent être identiques (vous vous enverrez un message cochésus-meme)
Pour notre exemple ici, on utilise www.gmail.com
adresse-envoi@gmail.com envoie les alertes,
destinataire@gmail.com reçoit les alertes. Les
deux adresses doit avoir été créées au
videprétable.
Pour rechercher une vidéo et la consulter :
- Cochez dans la liste des caméras en haut à droite la ou les caméras que vous souhaitez consulter.
- Dans la zone «type d'enregistrements», indiquez le type des enregistrements que vous recherchez
- Dans la zone «date d'enregistrement», indiquez le jour que vous souhaitez consulter
- Cliquez sur «Recherche» : chaque caméra est listée en bas de l'écran. Les zones correspondent à des vidéos en mémoire de l'ordinateur :
- Cochez en bas de l'écran les caméras. Vous pouvez afficher les vidéos. Utilisez les contrôles de lecture pour avancer, reculer, ou utilisez la zone «Positionner» pour indiquer précisément à chaque heure où placer le curseur de lecture.
Pour déclencher l'envoi d'un e-mail lors de détection d'un mouvement, vous devez disposer de 2 adresses e-mail : l'adresse de l'expéditeur qui sera utilisée par laamera, et l'adresse qui va recevoir les alertes. Laamera utilise l'identifiant et le mot de passe de l'adresse expéditeur, pour se connecter et envoyer le mail. Sa configuration
1. Cochez la case « Activer » pour activer l'envoi d'e-mails. 2. "Serveur SMTP : dépend du fournisseur de mail de l'adresse qui envoie l'alerte. Dans notre exemple avec gmail, smtp.gmail.com" 3. Port SMTP : dépend du fournisseur de mail de l'adresse qui envoie l'alerte. Dans notre exemple avec gmail, 465. 4. Sécurité : sécurité lors de la connexion, liée au fournisseur de mail. Dans notre exemple avec gmail, TLS.
D - configuration et utilisation
| 5 | Authentication : indique s'il faut obligatoirement se connecter (s'authentifier) pour émettre un mail. Dans notre exemple avec gmail : Yes (c'est-à-dire : on peut pas envoyer de mail avec gmail tant qu'on est pas connecté à son compte mail). |
| 6 | Nom utiliser SMTP : Nom que vous devez entrre pour vous connecter à la boîte mail qui émettra les alertes. Dans notre exemple avec gmail c'est l'adresse de l'expéditeur : adresse-envoi@gmail.com |
| 7 | Mot de passer SMTP : Le mot de passer de connexion qui correspond à adresse-envoi@gmail.com dans notre exemple |
| 8 | Expéditeur : Entrez de nouveau l'adresse qui émettra les alertes : adresse-envoi@gmail.com. Cliquez sur « Test » pour vérifier que vos réglages sont corrects et que la camera arrivera à se connecter au compte mail que vous avez entré pour envoyer ses alertes. |
| 9 | Destinatatore, etc : Renseignez ici la ou lesitives qui sont recevoir les alertes. Dans notre exemple : destinatatore@gmail.com |
IMPORTANT : Une fois la configuration terminée, n'oubliez pas de cliquer sur « Save » pour valider ce que vous avez entré.
| Remarque: peu importe le fournisseur de du destinataires, c'est celui de l'expéditeur déterminé ce qui doit être entrez. Attention revanche à vérifier que les alertes ne so considerées comme « courrier indésirable » dans la boîte du destinataires. Attention: certains fournisseur mail ne sont accepter que laamera envoie des notifications sans autorisation de votre part. Consultez paramètres de sécurité de votre boîte mal plus de détails. Information: Il est inutilde de contacter n assistance technique pour ces réglages, il's dépendant de votre boîte mail. Pour plus renseignements veuilles contacter votre fournisseur d'E-mail. |
| 1 | Cochez «Yes» pour activer la détction de mouvement puis cliquez sur «Sauvegarden» pour faire apparaitre la grille de zone sur l'image. |
| 2 | Sensibilité : Sur «elevée», le moindre mouvement à l'écran déclenché une alerte. Sur «minimum», seuils les gros sujets déclencheront une alerte (exemple : un être humain, mais pas une feuille morte dans le champ de vision de laamera). Réglez en fonction du champ de vision de laamera et du but recherche. |
| 3 | Intervalle de détension : pause entre chaque alerte si le mouvement déclencheur se prolonge |
| 4 | Zone de détention : L'image de laamera apparait derrière une grille. Si un mouvement est détecté dans une case rouge, l'alerte est donnée. Si un mouvement est détecté dans une case vierge, aucune alerte n'est donnée. Cliquez sur chacune des cases pour les faire passer d'active (rouge) à inactive (vierge), pour par exemple ne pas surveiller une vitre et éviter que quelques chose à l'extérieur ne déclenché inutillement l'alerte. |
IMPORTANT : Une fois la configuration terminée, n'oubliez pas de cliquer sur «Sauvegarder» en haut de l'écran pour valider ce que vous avez entré.
Une fois cette configuration terminée, votre caméra sait envoyer des mails. Il faut maintenant lui expliquer quand le faire, en sélectionnant «Detection de mouvement»:
La configuration est terminée. Par la suite, tout mouvement devant la caméra dans les zones et aux heures que vous avez spécifiées provoquera l'envoi d'un mail d'alerte.
3 - Configuration à l'aide d'un navigateur internet
Attention: les fréquents changements de politique des principaux développeurs de navigateurs ainsi que les nombreuses configurations et versions possibles peuvent rendre délicate la configuration de votreméra. Préférez si possible l'utilisation d'un smartphone, d'une tablette ou du logiciel dédié.

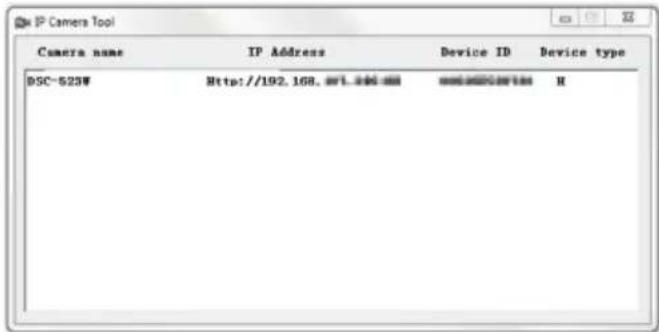

- Insérez le CD d'installation fourni dans le lecteur et lancez le logiciel IP Camera Search Tool :
- Voiture camera est détectée sur votre réseau, et son adresse IP est indiquée. Double-cliquez sur son nom pour ouvrir configuration de la camera à l'aide de votre navigateur internet.

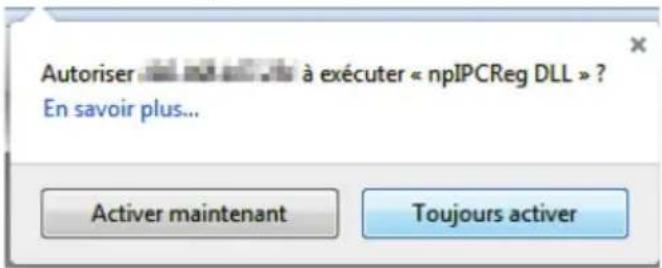

Votre navigateur a besoin d'un module complémentaire pour afficher correctement l'image de votreamera et vous invitera à installer le module. Acceptez pour permettre au navigateur d'afficher l'image :
Remarque : Selon votre navigateur, la procédure peut différer, le principe reste identique : il faut autoriser de manière permanente l'exécution de ce module pour un fonctionnement optimal de votreamera sur votre navigateur.

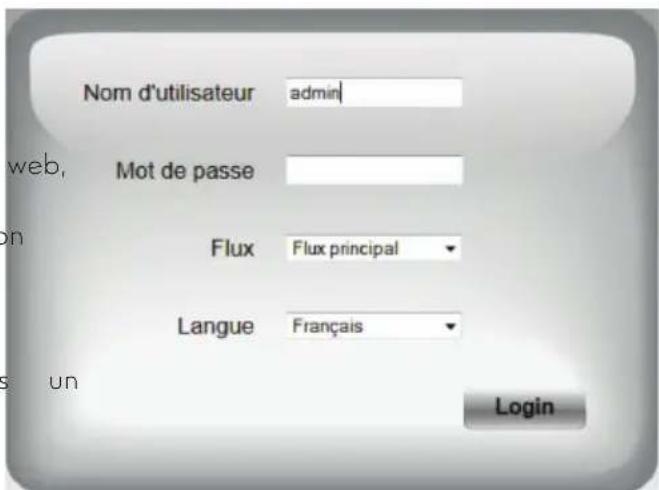

Sélectionnez la langue d'affichage puis entrez l'identifiant et le mot de passe de connexion à votreamera. Par défaut l'identifiant est admin et le mot de passe est vierge, laissez la zone vide. Lors de cette première connexion, l'amera va aussi vous inviter à remplacer l'identifiant et le mousse par défaut pour plus de sécurité :
Une fois l'identifiant et le mot de passe modifiés, vous êtes invité à vous reconnecter.
Une fois connecté à l'aide de vos nouveaux identifiants et mot de passe, l'image de la caméra s'affiche :
D - configuration et utilisation
| 1 | Renversement vertical de l'image |
| 2 | Anti scintillage: si l'éclairage à l'image est artifi ciel, Sélectionnez 50Hz. S'il est naturel, Sélectionnez «extérieur». |
| 3 | Sélection rapide qualité et fluidité |
| 4 | Renversement horizontal de l'image |
| 5 | Onglet d'accès à la confi guration de laamera |
| 6 | Réglage contraste, luminosité, couleur |
| 7 | Activation manuelle de la vision de nuit |
| 8 | Activation du microphone de l'ordinateur si liéSENT : vous permet de parler dans le haut-parleur de laamera |
| 9 | Activation du microphone de laamera : vous permet d'écouter au voisinage de laamera |
| 10 | Prise d'une photo de l' image de laamera sur l'ordinateur |
| 11 | Prise d'une réserve de l' image de laamera sur l'ordinateur |
| 12 | Affi chage de l' image en plein écran (double-clic pour revenir) |
Accédez aux réglages de votre caméra en cliquant sur l'onglet «Réglages» au sommet de la fenêtre :
Vous retrouvez ici les mêmes fonctions que accessibles depuis le logiciel ThomView. Reportez-vous au paragraphe précédent pour connaître chacune d'entre elles.
ATTENTION: Si vous utilisez votre navigateur pour passer votre caméra d'un réseau filaire à un réseau sans fil, la connexion sera perdue car l'adresse IP de la caméra sera changée. Il faudra relancer IP Camera Search Tool pour détecter de nouveau la caméra.
E - REINITIALISATION
En cas de problème ou de perte des identifiants, laamera peut être réinitialisée à ses valeurs par défaut en appuyant 10 secondes sur la touche WPS/ Reset à l'arrêt de laamera
Si votre problème n'est pas répertorié ci-dessous, vous devez contacter notre service technique.
| Symptômes Causes possibles Solutions | ||
| Laamera n'est pas déetectée comme étant en ligne lorsqu'on peut l'associer sur smartphone ou tablette | Connectionamera trop lente | Connectez temporairement votre smartphone ou tablette sur le même réseau que laamera lors de l'ajout dans l'appli. |
| La connexion à laamera est impossible depuis le réseau local | Problème réseau / alimentation électrique | Vérifiez vos connexions réseau et électrique.Branchez temporairement si nécessaire le cable réseau filaire si laamera est en WiFi |
| Problème configuration réseau | Contrôlez la configuration réseau de votreamera. Réinitialisez votreamera si elle n'est plus du tout accessible. | |
| L'image de laamera est inaccessible via internet | Problème configuration réseau | Contrôlez les réglages de votre installation (box, routeur) |
| Réglages videoinappropriés | Contrôlez les réglages videoe et baissez la qualité si nécessaire | |
| L' image est de mauvaise qualityou saccadée | Réglages videoinappropriés | Contrôlez les réglages videoe et baissez la qualité si nécessaire |
| La détction de mouvement se déclenché de manière intempériste | Réglages détction de mouvement inappropriés | Diminuez la zone surveillée ou la sensibilité de la détction.Déplacez laamera. |
Informations techniques et légales
1- CARACTÉRISTIQUES GÉNÉRALES
| Caméra | |
| Alimentation | 5VDC 1A |
| Interface réseau filaire | Ethernet 10/100, auto-MDIX, RJ45 |
| Interface réseau sans fil | IEE 802.11b/g/n fonction WPS |
| Capteur optique | ¼" CMOS - Angle de vision 110° |
| Intensité lumineuse minimum | 0 lux |
| Vision de nuit | Manuelle ou automatique Portée 8m |
| Touches | Une touche WPS/de réinitialisation |
| Compression video | h.264 |
| Résolution | Flux principal : jusqu'à 1920x1080 pixels Flux secondaire : jusqu'à 1280x720 pixels |
| Images par seconde | Jusqu'à 30 dans toutes les résolutions |
| Audio | Microphone et haut-parleur intégrés pour communication audio bidirectionnelle |
| Mémoire | Logement pour carte microSD (non fournie) |
| Consommation | 5W maximum |
| Température d'utilisation et humidité | 0°C à 40°C, 20% à 85%RH sans condensation Usage interieur exclusivement |
| Température de stockage et humidité | -10°C à 60°C, 0% à 90% RH sans condensation |
4 - RETOUR produit - SAV
Ce produit est garanti 2 ans, pieces et main Malgre le soin apporte a la conception et fabrication d'oeuvre, a compter de la date d'achete voite produit, si ce dernier necessite un retour en est imperatif de garder une preuve d'schote après-vente dans nos locaux, il est possible durant toute cette période de garantie. de consulter l'avancement des interventions s - La garantie ne couvre pas les dommages site Internet à l'adresse suivante: http://sav. causés par néligence, par chocs et accidents. avidsen. com Aucun des éléments de ce produit ne doit être ouvert ou réparé par des personnes déclaration DE CONFORMITE CE étrangères à la société AVIDSEN. - Toute intervention sur l'appareil annulera Ida directive R&TTE garantie.
3 - Assistance et conseils
- Malgré tout le soin que nous avons porté à la conception de nos produits et à la réalisation de cette notice, si vous rencontrez des difficultés lors de l'installation de votre produit : EN 60950-1 :2006+A11 :2009+A1 :2010+A12 :2011+:2013
ou des questions, il est fortement conseillé de contacter nos spécialistes qui sont à votre disposition pour vous conseiller. EN301489-17V2.2: EN300328V1.8.1
En cas de problème de fonctionnement
pendant l'installation ou après quelques jours d'utilisation, il est impératif de nous contacter devant notre installation afin que l'un de nos techniciens diagnostique l'origine du problème car celui-ci provient certainement d'un réglage non adapté ou d'une installation non conforme. Si le problème vient du produit, le technicien vous donnera un numéro de dossier pour un retour en magasin. Sans ce numéro de dossier le magasin sera en droit de refuser l'échange de votre produit.
À Chambray les Tours 21/03/17
Alexandre Chaverot, président
Contactez les techniciens de notre service après-vente
vente au :
0 892 701 369
Service 0,35 € / min + prix appel
Du lundi au vendredi de 9H à 12H et de 14H à 18H.
Retrouvez l'intégralité de notre gamme THOMSON sur
THOMSON est une marque de TECHNICOLOR S. A. utilisée sous licence par :
