MODE D'EMPLOI LB 12 TX Ariston Thermo

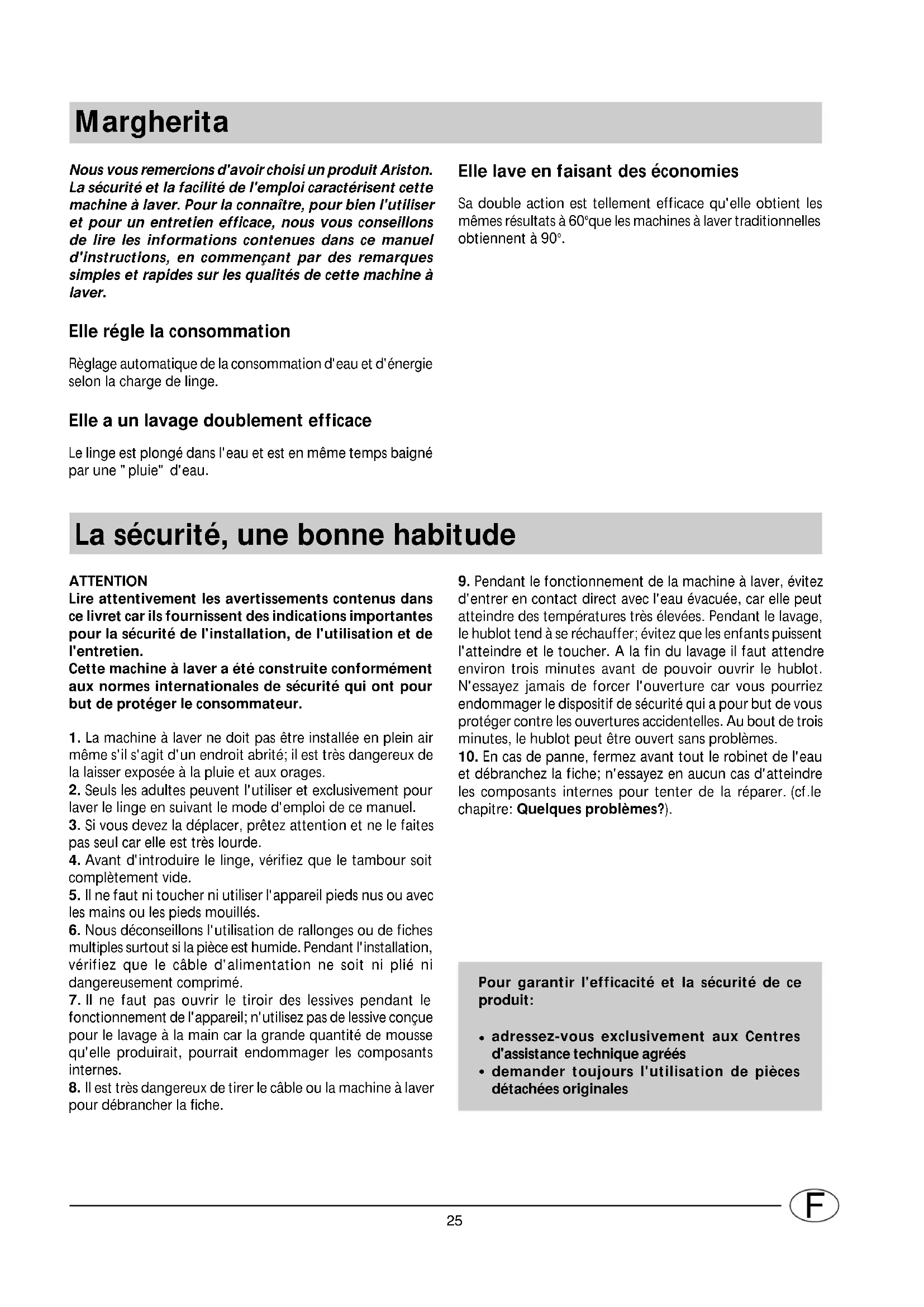

Nous vous remercions d'avoir choisi un produit Ariston. La sécurité et la facilité de l'emploi caractérisent cette machine à laver. Pour la connaître, pour bien l'utiliser et pour un entretien efficace, nous vous conseillons de lire les informations contenues dans ce manuel d'instructions, en commençant par des remarques simples et rapides sur les qualités de cette machine à laver. Elle régle la consommation Règlage automatique de la consommation d'eau et d'énergie selon la charge de linge. Elle a un lavage doublement efficace Le linge est plongé dans l'eau et est en même temps baigné par une "pluie" d'eau. La sécurité, une bonne habitude ATTENTION Lire attentivement les avertissements contenus dans ce livret car ils fournissent des indications importantes pour la sécurité de l'installation, de l'utilisation et de l'entretien. Cette machine à laver a été construite conformément aux normes internationales de sécurité qui ont pour but de protéger le consommateur.

1. La machine à laver ne doit pas être installée en plein air

même s'il s'agit d'un endroit abrité; il est très dangereux de la laisser exposée à la pluie et aux orages.

2. Seuls les adultes peuvent l'utiliser et exclusivement pour

laver le linge en suivant le mode d'emploi de ce manuel.

3. Si vous devez la déplacer, prêtez attention et ne le faites

pas seul car elle est très lourde.

4. Avant d'introduire le linge, vérifiez que le tambour soit

5. Il ne faut ni toucher ni utiliser l'appareil pieds nus ou avec

les mains ou les pieds mouillés.

6. Nous déconseillons l'utilisation de rallonges ou de fiches

multiples surtout si la pièce est humide. Pendant l'installation, vérifiez que le câble d'alimentation ne soit ni plié ni dangereusement comprimé.

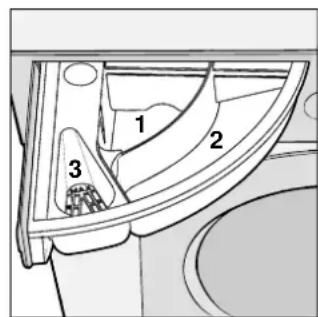

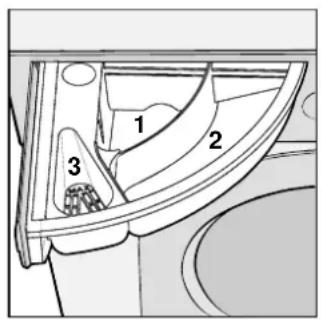

7. Il ne faut pas ouvrir le tiroir des lessives pendant le

fonctionnement de l'appareil; n'utilisez pas de lessive conçue pour le lavage à la main car la grande quantité de mousse qu'elle produirait, pourrait endommager les composants internes.

8. Il est très dangereux de tirer le câble ou la machine à laver

pour débrancher la fiche.

9. Pendant le fonctionnement de la machine à laver, évitez

d'entrer en contact direct avec l'eau évacuée, car elle peut atteindre des températures très élevées. Pendant le lavage, le hublot tend à se réchauffer; évitez que les enfants puissent l'atteindre et le toucher. A la fin du lavage il faut attendre environ trois minutes avant de pouvoir ouvrir le hublot. N'essayez jamais de forcer l'ouverture car vous pourriez endommager le dispositif de sécurité qui a pour but de vous protéger contre les ouvertures accidentelles. Au bout de trois minutes, le hublot peut être ouvert sans problèmes.

10. En cas de panne, fermez avant tout le robinet de l'eau

et débranchez la fiche; n'essayez en aucun cas d'atteindre les composants internes pour tenter de la réparer. (cf.le chapitre: Quelques problèmes?). Elle lave en faisant des économies Sa double action est tellement efficace qu'elle obtient les mêmes résultats à 60°que les machines à laver traditionnelles obtiennent à 90°. Margherita Pour garantir l'efficacité et la sécurité de ce produit: adressez-vous exclusivement aux Centres d'assistance technique agréés demander toujours l'utilisation de pièces détachées originales

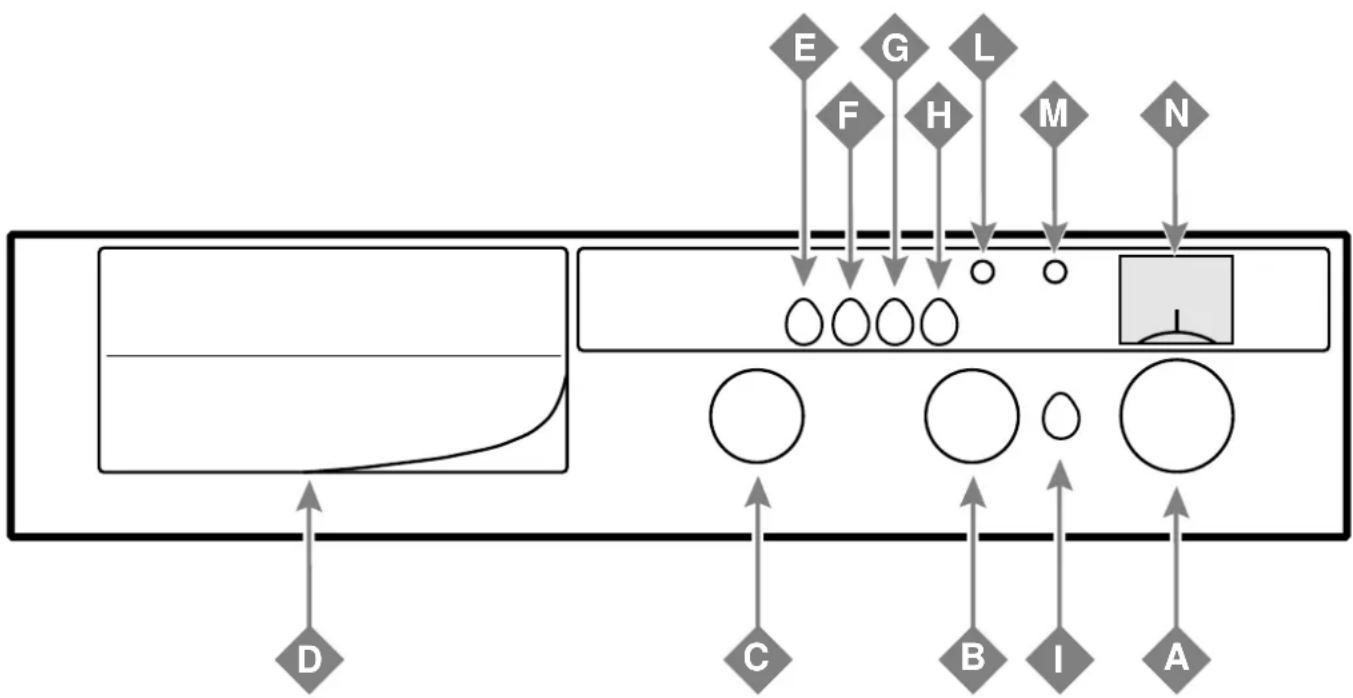

Vue de près Les manettes de la machine à laver sont “escamotables”, elles nesont donc pas en saillie par rapport au meuble du lave-linge. Il suffitd’appuyer légèrement au centre de la manette pour la faire sortir. A. Manette des programmes Cette manette permet de sélectionner parmi 18 possibilités le programme de lavage indiqué pour votre linge (cf. tableau des programmes à page 29). Le programme choisi est affiché dans la fenêtre N. Tournez cette manette exclusivement dans le sens des aiguilles d'une montre et lorsque l'appareil est éteint. B. Manette de la température Cette manette sert à établir la température du lavage indiquée dans le tableau des programmes (page 29). Elle permet en outre de réduire la température du lavage prévue par le programme sélectionné, jusqu'à obtenir un lavage à froid (symbole ). C. Manette mise en marche programmée Cette manette sert à retarder la mise en marche de l'appareil. Vous pouvez choisir l'heure de début du cycle et différer la mise er route jusqu'à 12 heures max. Pour utiliser cette commande, il faut d'abord positionner la touche I sur ON. D. Tiroir des lessives Le tiroir des lessives est divisé en trois compartiments marqués par les numéros 1, 2 et 3: 1 lessive pour le prélavage 2 lessive pour le lavage 3 adoucissants, apprêts, parfums E. Touche arrêt cuve pleine Cette touche permet d’interrompre le programme tout en laissant le linge tremper dans l’eau avant l’essorage. C’est une touche extrêmement précieuse car elle évite que les textiles délicats ou synthétiques ne se froissent (quand, par exemple, vous ne pouvez pas sortir votre linge en fin de lavage mais seulement quelques heures après). Elle ne doit être utilisée que pour les programmes spéciaux pour textiles synthétiques et laine. ATTENTION! Avant d’ouvrir le hublot, n’oubliez pas de vider l’eau en déplaçant la manette A vers la position 18, position “vidange”, affichée dans la fenêtre N. Si par contre, vous désirez procéder à l’essorage, il suffira d’appuyer à nouveau sur la touche E. F. Touche de réduction de l'essorage Ce touche réduit la vitesse d'essorage de 1200 à 600 tours par minutes des programmes pour tissus en coton et lin et de 850 à 600 tours par minutes des programmes pour tissus synthétiques.

G. Touche lavage à 90°C Le programme de base le plus énergique correspond au lavage à 60°C. Pour effectuer un lavage à 90°C, il faut d'abord programmer le lavage à 60°C à l'aide de la manette A puis tourner la manette B jusqu'à la température maximum et appuyer sur la touche correspondante. A n'utiliser que pour les programmes 1 et 2 et pour le lavage de textiles blancs particulièrement sales et très résistants tels que le coton, le chanvre et le lin. H. Touche Extra Economy Cette touche réduit la consommation d’eau lors des rinçages. Nous vous conseillons de ne l’utiliser qu’en cas de chargement incomplet et de réduire la quantité de produit lessiviel.

I. Touche marche-arrêt

Ce touche sert à l'alimentation électrique de la machine à laver. Elle est allumée quand la touche I est poussée et elle est éteinte quand la touche I n'est pas poussée. L. Lampe-témoin hublot bloqué La lampe-témoin indique que le hublot est bloqué. Pour éviter d’endommager votre appareil, attendez que la lampe-témoin s’éteigne (environ 3 minutes après la fin du programme de lavage) avant d’ouvrir le hublot. M. Voyant allumé/éteint Le voyant lumineux indique que le machine à laver est alimentée électriquement. N. Affichage des programmes Le programme de lavage sélectionné à l’aide de la manette A et, pendant le lavage, le stade d’avancement du programme sont affichés dans cette fenêtre. Que peut-on laver dans la machine à laver? Avant de laver... Trier le linge selon le genre de tissu et la solidité des couleurs. Laver séparément le linge blanc et le linge de couleur. Vider les poches en enlevant les objets, les pièces, le papier, l'argent et tout ce qui pourrait boucher la pompe y compris les broches et les insignes. Détacher les boutons mal assurés et fermer les fermetures éclair. Retourner les chemises qui ainsi se nettoyeront mieux. Lire les étiquettes Les vêtements et la lingerie ont des étiquettes qui indiquent comment le tissu doit être lavé (à sec, dans la machine à laver ou à la main), à quelle température, s'il doit être repassé et de quelle façon. Attention: il ne faut mettre dans la machine à laver que les tissus dont l'étiquette indique une cuvette avec une température maximum de lavage (tableau 1 page 28). Faire alterner les petites et les grandes pièces Cette machine à laver a un dispositif spécial de contrôle électronique pour bien équilibrer la charge: avant l'essorage ce dispositif garantit que le linge est disposé de façon unifor- me dans le tambour dans la mesure où le permettent le linge et sa disposition initiale. C'est pour cette raison que l'appareil, même lorsqu'il atteint le maximum de tours ne vibre pas et ne produit aucun bruit. Pour obtenir de toute façon le meilleur fonctionnement possible, nous conseillons de charger la machine à laver en faisant alterner les petites pièces et les pièces volumineuses et en les disposant avec soin; il faut en outre éviter les charges trop élevées de tissu-éponge. Les lessives et les additifs Le tiroir des lessives D s'ouvre en le tirant vers l'extérieur. Versez la lessive et l'éventuel additif en suivant au début le dosage indiqué par le fabricant sur les boîtes, selon la charge de linge, la dureté de l'eau et le degré de saleté. Ce sera ensuite l'expérience même qui vous conseillera le meilleur dosage. Compartiment 1Lessive pour prélavage(poudre)Compartiment 2Lessive pour lavage(poudre ou liquide)Compartiment 3Additifs(adoucissants, parfums,etc...) Lorsque vous versez les additifs dans le compartiment 3, évitez qu'ils sortent de la grille. La lessive liquide doit être versée dans le compartiment 2 et quelques instants seulement avant la mise en marche de l'appareil. Souvenez-vous qu'elle est indiquée surtout pour les lavages avec températures jusqu'à 60°C et pour les programmes qui ne prévoient pas de prélavage. Il existe des récipients pour les lessives liquides ou en poudre qu'il faut introduire dans le panier en suivant les instructions qui se trouvent sur la boîte. N'utilisez jamais de lessives pour lavage à la main qui produisent une énorme quantité de mousse. Dans le cas du lavage à froid, il faut réduire la quantité de lessive.

Lavage Action forte Action délicate Lavage à 95°C Lavage à 60°C Lavage à 40°C Lavage à 30°C Lavage délicat à la main Ne pas laver dans l'eau Blanchissage On peut blanchir dans l'eau froide Ne pas blanchir Repassage Repassage fort max200°C Repassage moyen max 150°C Repassage max 110°C Ne pas repasser Nettoyage à sec Nettoyage à sec avec tous les solvants Nettoyage à sec avec perchlorure, benzine, alcool pur, R111 et R113 Nettoyage à sec avec benzine, alcool pur et R113 Ne pas nettoyer à sec Séchage Temperat. élevée Temperat. modérée Sécher en machine Ne pas sécher en machine Sécher à plat Sécher étendue une pièce pas essorée Sécher sur cintre

1. Comment lire les étiquettes

Comment mettre en marche la machine à laver Nous conseillons de faire le premier cycle de lavage sans linge en choisissant le programme 2 à 90°C. Après avoir introduit le linge et versé la lessive et éventuellement les additifs, vérifiez que: - le hublot soit bien fermé - la fiche soit branchée à la prise - le robinet d'eau soit ouvert - la touche I ne soit pas poussée (position O) Et maintenant choisissez le programme La consultation des tableaux aux pages 29 vous guidera pour la sélection des programmes. Tournez la manette A jusqu’à ce que le numéro du programme désiré soit affiché dans la fenêtre N. Sélectionnez la température avec la manette B et, en cas de besoin, utilisez les fonctions des touches (E, F, G, H) et enfin poussez la touche marche-arrêt I (position I). A la fin du lavage... Attendez que la lampe-témoin L s’éteigne (environ 3 minutes), eteignez la machine à laver en poussant le touche marche-arrêt I (position O), ouvrez enfin le hublot. Après avoir vidé le panier, laissez le hublot ouvert ou entrouvert pour éviter la formation de mauvaises odeurs et fermez le robinet d'eau.29

Nature des tissus etdegré de salissureManetteprogr.Manettetempér.Touche 90°C LessiveprélavageLessivelavageAssou-plissantDescription du cycle de lavageTISSUS RESISTANTSBlancs extrêmement sales (draps,nappes etc.) 1MAX

Prélavage tiède, lavage à 90 °C, rinçages,essorages intermédiaires et finalBlancs très sales (draps, nappes, etc.) 2MAX

Lavage à 90°C, rinçages, essoragesintermédiaires et finalBlancs et couleurs résistants très sales 260°C

Lavage à 60°C, rinçages, essoragesintermédiaires et finalBlancs et couleurs très sales 240°C

Lavage à 40°C, rinçages, essoragesintermédiaires et finalBlancs et couleurs résistantsnormalement sales (linge coloré, robesde chambre, pulls etc.) 360°C

Lavage à 60°C, rinçages, essoragesintermédiaires et finalBlancs et couleurs peu sales 340°C

Lavage à 40°C, rinçages, essoragesintermédiaires et finalBlancs et couleurs délicats peu sales(chemises, pulls etc.) 440°C

Lavage à 40°C, rinçages, essoragesintermédiaires et finalRinçages

Rinçages avec prise automatique de l'assou-plissant, essorages intermédiaires et finalTraitement avec un assouplissant

Rinçages avec prise automatique de l'assou-plissant, essorages intermédiaires et finalEssorage Vidange et essorage finalTISSUS SYNTHETIQUESSynthétiques colorés résistants trèssales (linge de bébé, etc.) 860°C

Lavage à 60°C, rinçages, antifroissageou essorage délicatSynthétiques colorés très sales 850°C

Lavage à 50°C, rinçages, antifroissageou essorage délicatSynthétiques aux couleurs délicatestrès sales 840°C

Lavage à 40°C, rinçagesi,antifroissage ou essorage délicatSynthétiques colorés normalementsales 950°C

Lavage à 50°C, rinçages, antifroissageou essorage délicatSynthétiques aux couleurs délicates peusales (linge en tout genre légèrement sale) 10 40°C

Lavage à 40°C, rinçages, antifroissageou essorage délicatRinçages

Rinçages avec prise de l'assouplissant,antifroissage ou essorage délicatTraitement avec un assouplissant

Rinçages avec prise de l'assouplissant,antifroissage ou essorage délicatEssorage Vidange et essorage délicatTISSUS DELICATSLaine (lavable à la machine) 14 40°C

Lavage à 40°C, rinçages, antifroissageou essorage délicatRinçages

Rinçages avec prise de l'assouplissant,antifroissage ou essorage délicatTraitement avec un assouplissant

Rinçages avec prise de l'assouplissant,antifroissage ou essorage délicatEssorage Vidange et essorage délicatVidange Vidange sans essorage Comment sélectionner les programmes La description des programmes de lavage pour chaque genre de tissu est indiquée sur le tiroir des lessives.30

Quelques conseils ou comment laver presque tout Les rideaux Ils tendent à se froisser beaucoup. Pour limiter cet inconvé- nient voici un conseil: pliez-les et introduisez-les dans une taie d'oreiller ou dans un filet; il faut les laver seuls et de façon à ce que leur poids ne dépasse pas la demi-charge. Et les couettes, les tennis, les anoraks? Contrairement à ce que l'on croit, les couettes et les ano- raks, s'ils sont en duvet d'oie, peuvent être lavés dans les machines à laver en suivant attentivement les indications des étiquettes. Attention: ne faites pas de charge de 5 Kg mais au maximum de 2-3 Kg et répétez le rinçage une ou deux fois en utilisant l'essorage délicat. Quant aux tennis, il faut d'abord enlever la boue et on peut ensuite les laver avec les jeans et les pièces résistantes (et non pas avec le linge blanc). Comment enlever les taches C'est au cours du lavage que l'on enlève les taches plus com- munes: si elles sont très résistantes, il faut au préalable faire tremper le linge dans de l'eau et du savon. En ce qui con- cerne les taches de graisse, surtout si elles sont de vieille date, essayer avec un détachant en faisant attention à ne pas créer une auréole. Les taches les plus fréquentes - l'encre et le stylo à bille: tamponner avec du coton imbibé d'alcool méthylique ou bien alcool à 90° - le goudron et le cambouis: passer du beurre frais sur la tache, nettoyer ensuite avec de la térébenthine et laver im- médiatement - la cire: racler et repasser avec un fer bien chaud entre deux feuilles de papier buvard; passer ensuite immédiatement avec du coton imbibé de térébenthine ou d'alcool méthylique - le chewing-gum: passer le solvant pour le vernis à ongles et enlever le tout avec un torchon - moisissure: le coton ou le lin blanc doivent être trempés dans une solution composée d'une partie d'Eau-de-Javel, cinq d'eau et une cuillerée de vinaigre. Laver immédiate- ment. Pour les autres tissus blancs, utiliser de l'eau oxygé- née à 10 volumes et laver immédiatement - le rouge à lèvres: tamponner avec de l'éther si le tissu est en laine ou en coton, pour la soie utiliser du trichloréthylène - le vernis à ongles: appuyer le tissu du côté de la tache sur une feuille de papier buvard, humecter avec le solvant, en déplaçant la pièce au fur et à mesure que le buvard absorbe - l'herbe: tamponner avec du coton imbibé d'alcool méthylique Ne dépassez pas le poids conseillé par le tableau Pour obtenir les meilleurs résultats possibles de la part de votre machine à laver, il est important de ne pas dépasser le poids indiqué dans ce tableau; le poids est rapporté au linge sec. Que ne doit-on pas laver dans une machine à laver? - le linge qui n'est pas ourlé, qui est effiloché ou déchiré ou bien il faudra le mettre au préalable dans un sachet en toile de façon à ce que le lavage ne l'endommage pas. - le linge de couleurs très fortes avec le linge blanc.Vous pourrez le laver seul et après avoir fait un essai pour vérifier la résistance des couleurs. La charge maximum de linge sec tissus résistants maximum 5 Kg tissus délicats maximum 2 Kg pure laine vierge maximum 1 Kg tissus mixtes maximum 2,5 Kg Combien pèse le linge? 1 drap 400-500 gr 1 taie d'oreiller 150-200 gr 1 nappe 400-500 gr 1 peignoir 900-1200 gr 1 serviette 150-250 gr31

Quelques conseils pour faire des économies Un bon entretien - Il vaut mieux utiliser la machine à laver avec une charge complète: vous éviterez ainsi un gaspillage inutile d'eau et d'énergie. - Choisissez le programme indiqué: cela dépend du type de tissu et du degré de salissure mais en général nous suggérons d'utiliser des programmes qui ne prévoient pas de prélavage en économisant ainsi du temps, de l'eau et de l'énergie. Le prélavage est en effet conseillé exclusivement pour le lavage des tissus résistants et particulièrement sales. - Choisissez la température indiquée: utilisez les températures supérieures à 60°,seulement en cas de stricte nécessité, lorsque les taches sont particulièrement difficiles même si de nos jours on peut les éliminer à de basses températures grâce à l'action de lessives très efficaces. - Le dosage de la quantité de lessive: il est préférable de ne pas dépasser les quantités conseillées pour obtenir un rinçage parfait et ne pas endommager l'environnement. Après chaque lavage Après chaque lavage, fermez le robinet de l'eau et laissez le hublot entrouvert de façon à ce que ni les mauvaises odeurs ni l'humidité ne puissent stagner. Débrancher la fiche Avant n'importe quel nettoyage ou entretien, débranchez toujours la fiche; c'est la seule façon de travailler en ne courant aucun risque. Pas de solvants et de poudres abrasives Pour nettoyer la partie extérieure et les composants en caout- chouc de la machine à laver, il ne faut utiliser ni solvants ni pou- dres abrasives mais un linge imbibé d'eau tiède et de savon. Le tiroir des lessives Il est coulissant et pour le laver, il suffit de l'ôter en tirant avec force vers l'extérieur ainsi que l'indique le dessin et de le nettoyer sous l'eau courante. Les vacances: débrancher la fiche Lorsque vous partez en vacances, nous vous conseillons de débrancher la fiche, de fermer le robinet d'entrée de l'eau et de laisser le hublot ouvert ou entrouvert. Le panier et le joint de l'ouverture resteront ainsi bien secs et il ne se formera à l'intérieur aucune odeur désagréable. En cas de déménagement En cas de déménagement, il suffit de bloquer les parties intérieures de la machine à laver avec les vis de blocage que vous aurez conservées après le déballage de façon à ce qu'elles soient protégées contre les heurts. Nettoyage et entretien particuliers Le tube en caoutchouc Il faut contrôler le tube en caoutchouc une fois par an et le changer dès qu'il a des craquelures ou des fissures; en effet, pendant les lavages, il doit supporter de fortes pressions qui pourraient provoquer des ruptures soudaines. Inspection de la pompe de vidange Votre machine est équipé d'une pompe autonettoyante, aucune opération de nettoyage ou d'entretien n'est par conséquent nécessaire. Il peut arriver que des objets tombent par inadvertance dans la pompe (par ex.: des boutons, des pièces de monnaie etc.), ces derniers ne pouvant être évacués par le biais du tuyau de vidage, ils se déposent dans une "pré-chambre" accessible dans la partie avant de la pompe. Pour accéder à cette "pré-chambre" il suffit d'enlever le socle situé au bas des meubles (Fig. 1), de dévisser, avec un tournevis, la vis Z (Fig. 2), d'enlever ensuite le couvercle de la pompe et de contrôler attentivement à l'intérieur. Attention: avant d'enlever le couvercle, contrôlez si le cycle de lavage est bien terminé, puis éteignez votre machine en réglant le bouton de marche / arrêt I sur la position O. Il est normal qu'un peu d'eau coule quand vous enlevez le couvercle. Fermez bien le couvercle après l'avoir remonté. - Utilisez les touches qui vous aident à faire des économies: lorsque vous devez effectuer des lavages avec des charges plus légères, utilisez les touches Demi-charge ou Extra Economy, et réduisez ausssi la quantité de lessive. - Si votre machine à laver est équipée d'un dispositif de réglage automatique des consommations, vous pouvez dans ce cas effectuer des lavages avec n'importe quelle quantité de linge (de 1 à 5 kg) en faisant d'importantes économies. En effet la machine à laver utilise l'eau et l'énergie en fonction de la charge: vous devez seulement doser la quantité de lessive nécessaire. - Les adoucissants: utilisez-les toujours car ils parfument, adoucissent votre linge et facilitent le repassage en vous faisant faire une économie de temps.

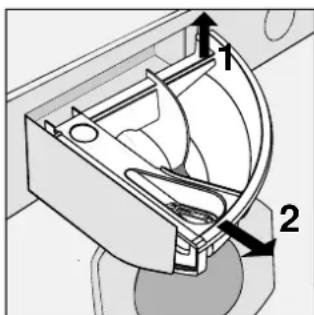

Contre le calcaire La lessive contient déjà des produits anticalcaires. Si dans votre région, l'eau est particulièrement riche en calcaire, vous pouvez utiliser à chaque lavage un produit spécifique qui réduit la dureté de l'eau. De temps à autre vous pourrez faire un cycle de lavage avec une dose de produit anticalcaire, sans lessive et naturellement sans linge. N'utilisez pas ces produits en doses trop abondantes lorsque cela n'est pas nécessaire (eau douce), ils pourraient provoquer une formation excessive de mousse. Fig. 1 Fig. 2

Il arrive que la machine à laver ne fonctionne pas ou qu'elle fonctionne mal. Avant de s'adresser au Service Après-Vente, voyons ensemble ce que l'on peut faire: il se peut que vous ayez oublié de pousser quelques boutons ou d'effectuer quelques manoeuvres nécessaires à la mise en marche de l'appareil. La machine à laver ne démarre pas. Il faut vérifier: que la fiche soit branchée, qu'il y ait du courant dans la maison, que le hublot soit bien fermé, que la touche marche-arrêt I se trouve sur la position I, que la manette pour la mise en marche programmée, dans les appareils qui en sont équipés, soit dans la position O, que le programme soit bien établi, que le robinet soit ouvert. La machine à laver ne prend pas l'eau. Il faut vérifier: que le robinet soit ouvert et effectivement relié au tuyau, qu'il y ait de l'eau et qu'elle arrive avec une pression suffisante, que le tuyau ne soit pas plié. La machine prend et vide l'eau continuellement. Il faut vérifier: que le tuyau d'évacuation n'ait pas d'étranglements ou qu'il ne soit pas installé trop bas (Il doit être positionné à plus de 60 cm de haut), que l'embouchure du tuyau ne soit pas plongée dans l'eau, que l'évacuation au mur ait l'évent. Si après ces contrôles, vous n'avez pas résolu le problème, fermez le robinet d'eau et éteignez la machine à laver. La machine à laver ne vide pas ou n'essore pas. Il faut vérifier: que le programme choisi prévoie l'évacuation de l'eau, que le touche "Arrêt cuve pleine", dans l'appareil qui en est équipé, ne soit pas poussée, que la pompe d'évacuation ne soit pas engorgée, que le tuyau d'évacuation ne soit pas plié, que la conduite de l'installation d'évacuation ne soit pas obstruée, que l'éventuelle prolongation du tuyau d'évacuation n'empêche pas l'écoulement de l'eau. La machine vibre beaucoup pendant l'essorage. Il faut vérifier: que le groupe oscillant intérieur, au moment de l'installation, soit débloqué correctement (voir le chapitre sur les installations), que l'appareil soit bien nivellé et qu'il ne soit pas serré entre les meubles et le mur. La machine à laver perd de l'eau. Il faut vérifier: que l'embout du tuyau d'évacuation soit bien vissé, que le tiroir des lessives ne soit pas engorgé, que le tuyau d'évacuation soit bien fixé. Il y a trop de mousse. Il faut vérifier: que la lessive utilisée soit indiquée pour les machines à laver et que la quantité ne soit pas excessive. Si, malgré tous ces contrôles, la machine à laver ne fonctionne pas et si la panne continue, téléphonez au Service Après-Vente agréé le plus proche en communiquant les informations suivantes: - le genre de panne - le sigle du modèle (Mod....) et le numéro de série (S/N ...) enumérées sur la plaquette située dans le bas de la machine. Ne recourez jamais à des techniciens non autorisés et refusez toujours l'installation de pièces de rechange non originales. Quelques problèmes: que faire?33

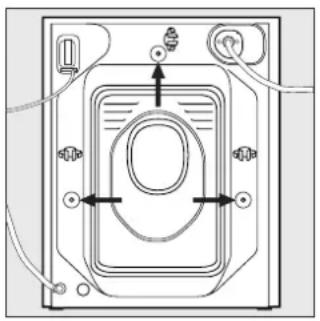

Déballage Aprés avoir enlever l'emballage, il faut vérifier que l'appareil soit en bon état. Si vous avez des doutes, ne l'utilisez pas et adressez-vous à un personnel professionnellement qualifié. Les composants de l'emballage (sachets en plastique, polystyrène, clous) ne doivent pas être laissés à la portée des enfants car ils peuvent être une source de dangers. L'intérieur de la machine à laver, qui est constitué par un groupe oscillant, est bloqué pour le transport par 3 vis sur la partie postèrieure (figure 3). Avant de mettre en fonctionnement la machine à laver, il faut débloquer le groupe en dévissant les vis. Il faudra enfin fermer les trous avec les bouchons en plastique appropriés. Nivellement Si vous voulez que votre appareil fonctionne bien, il faut qu'il soit installé bien à plat. Pour procéder à sa mise à niveau, servez-vous des pieds de réglage (Fig. 4); l’angle d'inclinaison mesuré sur le plan de travail ne doit pas dépasser 2 degrés. Si le sol est revêtu de moquette, il faudra vérifier que la ventilation du plan d'appui ne soit pas entravée. Connexion à la prise d'eau Il faut vérifier que la pression hydraulique soit comprise entre les valeurs maximum et minimum qui sont indiquées sur la plaquette des caractéristiques qui se trouve sur la partie postérieure de la machine à laver. Relier le tuyau d'évacuation à une prise d'eau froide avec un embout fileté 3/4 gas en interposant le joint en caoutchouc avec filtre en ayant soin de bien le visser au robinet (figure 5). Si le conduit de l'eau est neuf ou si il est resté longtemps inutilisé, il faudra, avant d'effectuer la liaison, faire couler l'eau jusqu'à ce qu'elle soit limpide et sans impuretés. Sans cette précaution, l'entrée de l'eau pourrait endommager la machine à laver. Relier l'autre extrémité du tuyau à la machine à laver à la prise d'eau en haut à droite (figure 6). Installation Fig. 3 Fig. 4

Fig. 5 Fig. 6 Connexion du tuyau d'évacuation Raccordez le tuyau de vidage à une conduite (ayant au moins 4 cm de diamètre intérieur) en évitant tout étranglement ou pliure excessive. Il est très important que le tuyau soit positionné à plus de 60 cm de haut, si ce n'est pas le cas, il faut fixer le tuyau au crochet situé dans le haut, au dos de la machine (Fig. 7). Si vous disposez d'un raccord de vidage mural, demandez à un technicien agréé de le contrôler. Si vous habitez aux derniers étages d'un immeuble, des phénomènes de succion peuvent se produire, la machine charge alors l'eau et l'évacue sans arrêt. Pour remédier à cet inconvénient, on trouve dans le commerce des soupapes anti-succion à appliquer au tuyau de vidage. Connexion électrique Avant de relier l'appareil à la prise électrique, il faut vérifier que:

1) La prise électrique soit capable de supporter la charge

maximum de puissance de la machine à laver indiquée sur la plaquette des caractéristiques et qu'elle soit conforme aux termes de la loi;

2) La tension de l'alimentation soit comprise dans les valeurs

indiquées sur la plaquette des caractéristiques;

3) la prise soit compatible avec la fiche de l'appareil; dans le

cas contraire il vaut mieux ne pas interposer d'adapteurs entre les deux et remplacer la fiche ou la prise;

4) Les installations électriques domestiques, dans le respect

des dispositions ministérielles, sont équipées de la "mise à la terre". Au cas où cette règle ne serait pas observée, la maison décline toute responsabilité. Fig. 734

Accessoires montage porte (Fig. 8-9-10-11-12-13) 6 vis autotaraudeuses l = 13 mm "type A" 2 vis autotaraudeuses l = 9 mm "type F" 2 vis métriques à tête évasée l = 25 mm "type B"; pour fixation du butoir aimant au meuble 4 vis métriques l = 15 mm "type C"; pour montage des supports charnière au meuble 4 vis métriques l = 7 mm "type D"; pour montage des charnières aux supports Montage des pièces sur la façade de la machine

• Montez les supports de charnière sur la façade en positionnant le trou indiqué par la flèche fig. 8 côté interne de la façade, utilisez les vis de type C.

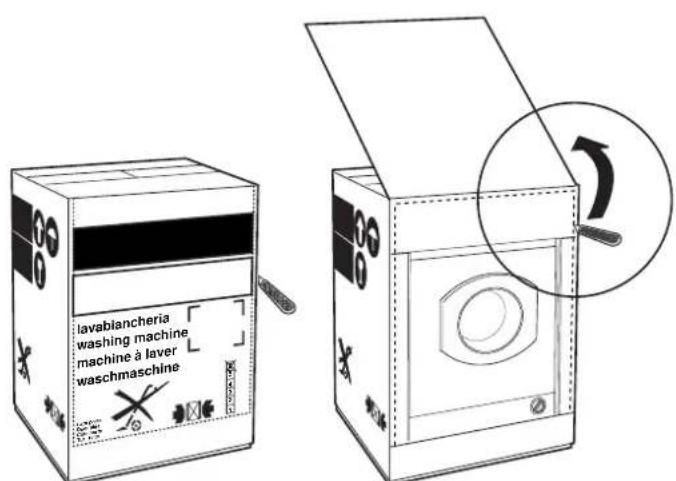

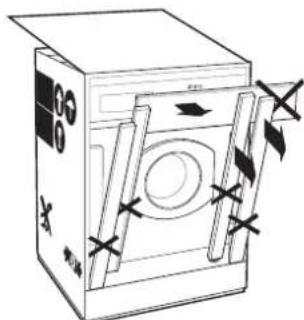

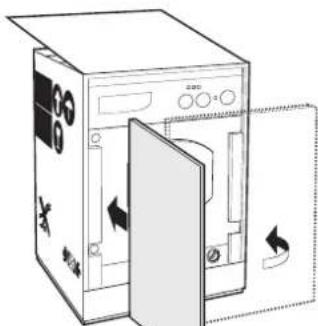

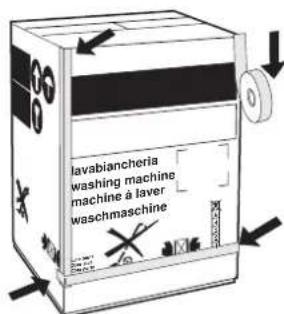

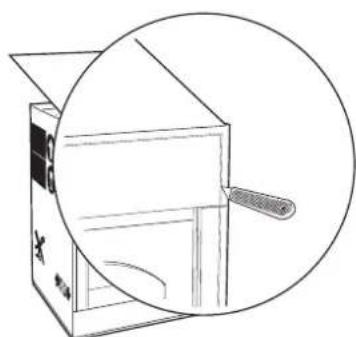

• Montez le butoir de l'aimant du côté opposé, en haut, en vous servant des deux vis B. Application du panneau d'habillage en bois sur la porte et montage du machine à laver à l'intérieur des éléments: Au cas où, après le montage du panneau en bois, il faudrait expédier la machine pour son installation finale, nous vous conseillons de la laisser dans son emballage d'origine. L'emballage a été justement réalisé de manière à permettre le montage du panneau en bois sur la machine sans déballer complètement le produit (voir figures ci-dessous). Le panneau en bois couvrant la façade ne doit pas avoir plus de 18 mm d'épaisseur, il peut être articulé tant à droite qu'à gauche. Pour plus de facilité d'emploi, nous conseillons d'adopter le même sens d'ouverture que pour le hublot dont les charnières sont montées sur le côté gauche. Fig. 8 Fig. 9 Fig. 10 Fig. 11 Fig. 12 Fig. 13 N° 1 Butoir aimant N° 1 Aimant N° 2 Supports charnière N° 2 Charnière N° 1 Cheville en caoutchouc N° 2 Glissière socle

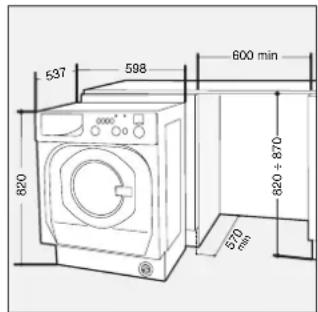

modèle LB 12 TX dimensions largeur cm 59,8 hauteur cm 82 profondeur cm 53,7 capa cité de 1 à 5 Kg connexio ns électriques tension à 220/230 Volt 50 Hz puissance max. absorbée 2300 W connexio ns hydra u liqu e s pression maximum 1 MPa (10 bar) pression minimum 0,05 MPa (0,5 bar) capacité du tambour 42 litres vitesse d'esso rage jusqu' à 1150 tours par minute Cet appareil est conforme aux Directives Communautaires suivantes: - 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives - 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications successives 90 mm Utilisation du gabarit de forage

Appliquez le haut du gabarit contre le côté supérieur du panneau, attention à bien le positionner et à ce qu'il soit bien centré à l'horizontale en vous référant aux lignes tracées aux extrémités, marquez l'emplacement des trous (quatre) sur le panneau en bois.

• Réalisez à l'aide d'une fraise appropriée les quatre emplacements où devront trouver place les deux charnières, la cheville en caoutchouc et l'aimant. Montage des pièces sur le panneau en bois (Porte)

• Montez les charnières aux emplacements prévus (la partie mobile de la charnière doit se trouver vers l'extérieur du panneau) et fixez-les à l'aide de 4 vis type A.

• Montez l'aimant à son emplacement en haut, à l'opposé des charnières et fixez-le au moyen de deux vis type B.

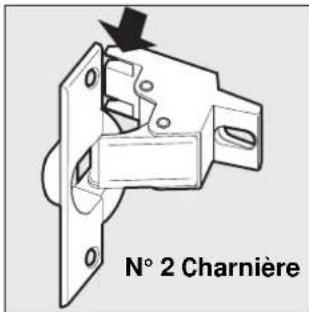

• Montez la cheville en caoutchouc à sa place en bas. Le panneau est à présent prêt, vous pouvez le monter sur la machine. Montage du panneau sur la machine Introduisez l'ergot de la charnière indiqué par la flèche fig. 9 dans le logement du support charnière, poussez le panneau vers la façade de la machine et fixez les deux charnières à l'aide des deux vis type D. Montage de la machine à l'intérieur des éléments

• Poussez la machine à travers l'ouverture en l'alignant aux autres meubles (fig. 14).

• Servez-vous des pieds de réglage pour amener la machine à la hauteur désirée.

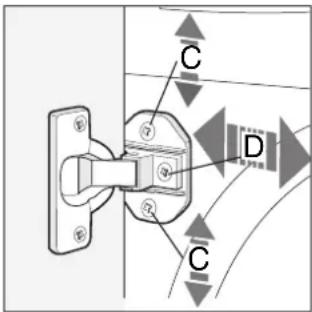

• Pour régler la position du panneau en bois à la verticale et à l'horizontale, servez-vous des vis C et D comme illustré fig. 15.

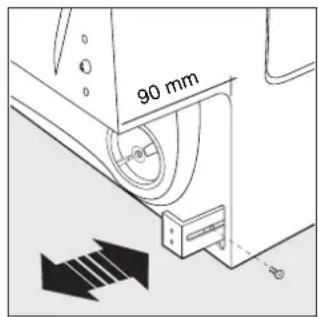

• Si la machine est installée à une extrémité de la cuisine intégrée, montez une ou les deux glissières du socle comme illustré fig. 16 à l'aide des vis F en réglant leur profondeur en fonction de la position du socle et, au besoin, fixez-le à ces dernières.

Fig. 16 Fig. 14 Fig. 15 Caractéristiques techniques Programmes de contrôle suivant norme IEC 456: Programme coton: Manette A positionnée sur programme 2; Manette B positionnée sur 60°C; Appuyez sur le bouton Extra Economy.36 F37
