MANUAL DE UTILIZADOR LB 12 TX Ariston Thermo

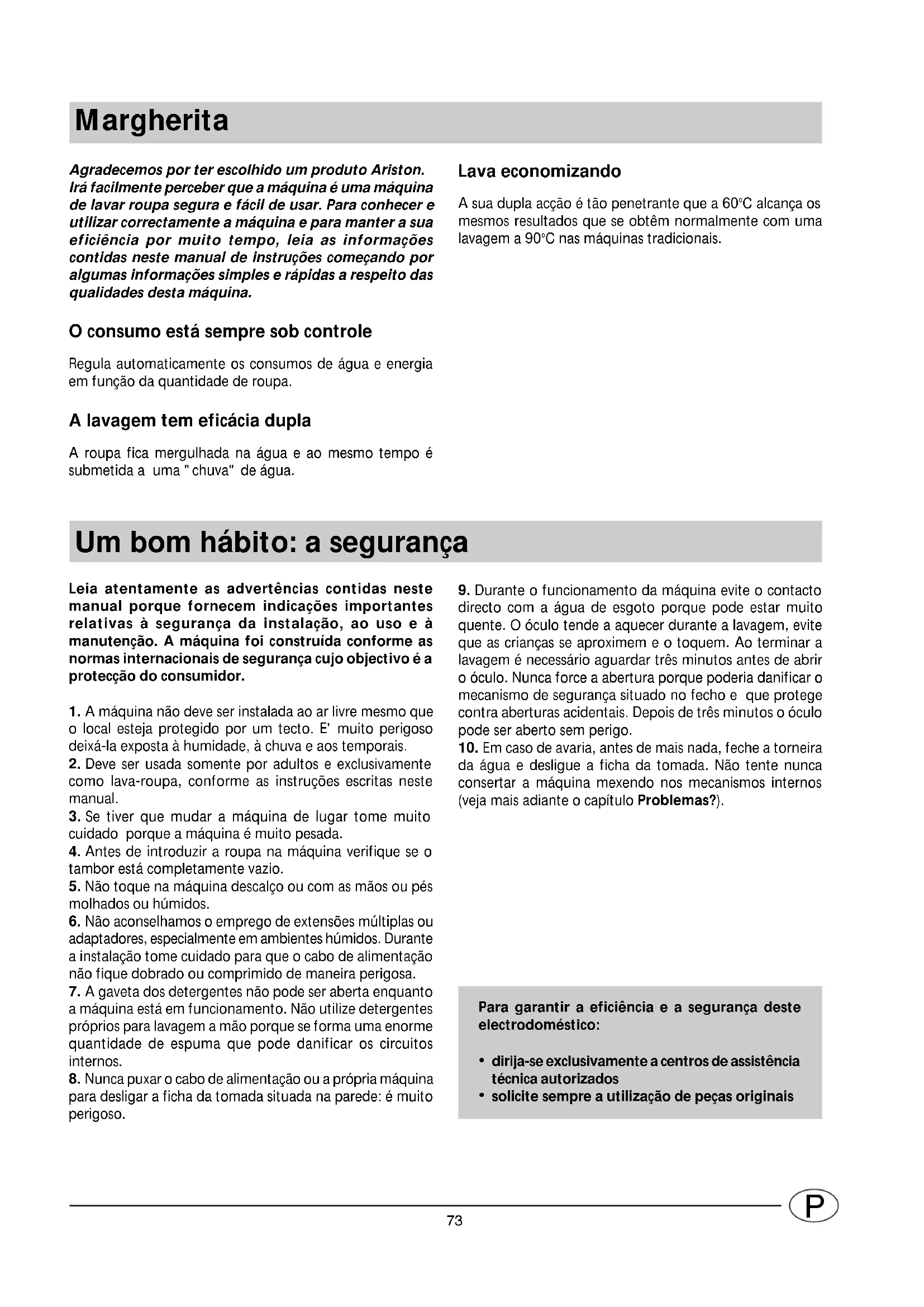

Agradecemos por ter escolhido um produto Ariston. Irá facilmente perceber que a máquina é uma máquina de lavar roupa segura e fácil de usar. Para conhecer e utilizar correctamente a máquina e para manter a sua eficiência por muito tempo, leia as informações contidas neste manual de instruções começando por algumas informações simples e rápidas a respeito das qualidades desta máquina. O consumo está sempre sob controle Regula automaticamente os consumos de água e energia em função da quantidade de roupa. A lavagem tem eficácia dupla A roupa fica mergulhada na água e ao mesmo tempo é submetida a uma "chuva" de água. Um bom hábito: a segurança Leia atentamente as advertências contidas neste manual porque fornecem indicações importantes relativas à segurança da instalação, ao uso e à manutenção. A máquina foi construída conforme as normas internacionais de segurança cujo objectivo é a protecção do consumidor.

1. A máquina não deve ser instalada ao ar livre mesmo que

o local esteja protegido por um tecto. E' muito perigoso deixá-la exposta à humidade, à chuva e aos temporais.

2. Deve ser usada somente por adultos e exclusivamente

como lava-roupa, conforme as instruções escritas neste manual.

3. Se tiver que mudar a máquina de lugar tome muito

cuidado porque a máquina é muito pesada.

4. Antes de introduzir a roupa na máquina verifique se o

tambor está completamente vazio.

5. Não toque na máquina descalço ou com as mãos ou pés

molhados ou húmidos.

6. Não aconselhamos o emprego de extensões múltiplas ou

adaptadores, especialmente em ambientes húmidos. Durante a instalação tome cuidado para que o cabo de alimentação não fique dobrado ou comprimido de maneira perigosa.

7. A gaveta dos detergentes não pode ser aberta enquanto

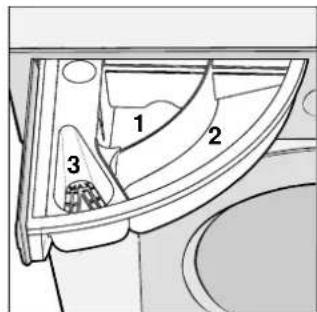

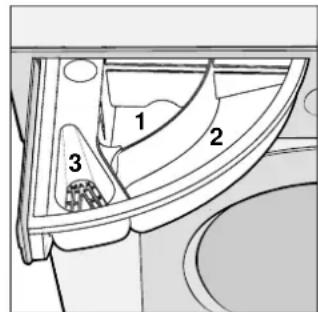

a máquina está em funcionamento. Não utilize detergentes próprios para lavagem a mão porque se forma uma enorme quantidade de espuma que pode danificar os circuitos internos.

8. Nunca puxar o cabo de alimentação ou a própria máquina

para desligar a ficha da tomada situada na parede: é muito perigoso.

9. Durante o funcionamento da máquina evite o contacto

directo com a água de esgoto porque pode estar muito quente. O óculo tende a aquecer durante a lavagem, evite que as crianças se aproximem e o toquem. Ao terminar a lavagem é necessário aguardar três minutos antes de abrir o óculo. Nunca force a abertura porque poderia danificar o mecanismo de segurança situado no fecho e que protege contra aberturas acidentais. Depois de três minutos o óculo pode ser aberto sem perigo.

10. Em caso de avaria, antes de mais nada, feche a torneira

da água e desligue a ficha da tomada. Não tente nunca consertar a máquina mexendo nos mecanismos internos (veja mais adiante o capítulo Problemas?). Lava economizando A sua dupla acção é tão penetrante que a 60°C alcança os mesmos resultados que se obtêm normalmente com uma lavagem a 90°C nas máquinas tradicionais. Margherita Para garantir a eficiência e a segurança deste electrodoméstico: dirija-se exclusivamente a centros de assistência técnica autorizados solicite sempre a utilização de peças originais

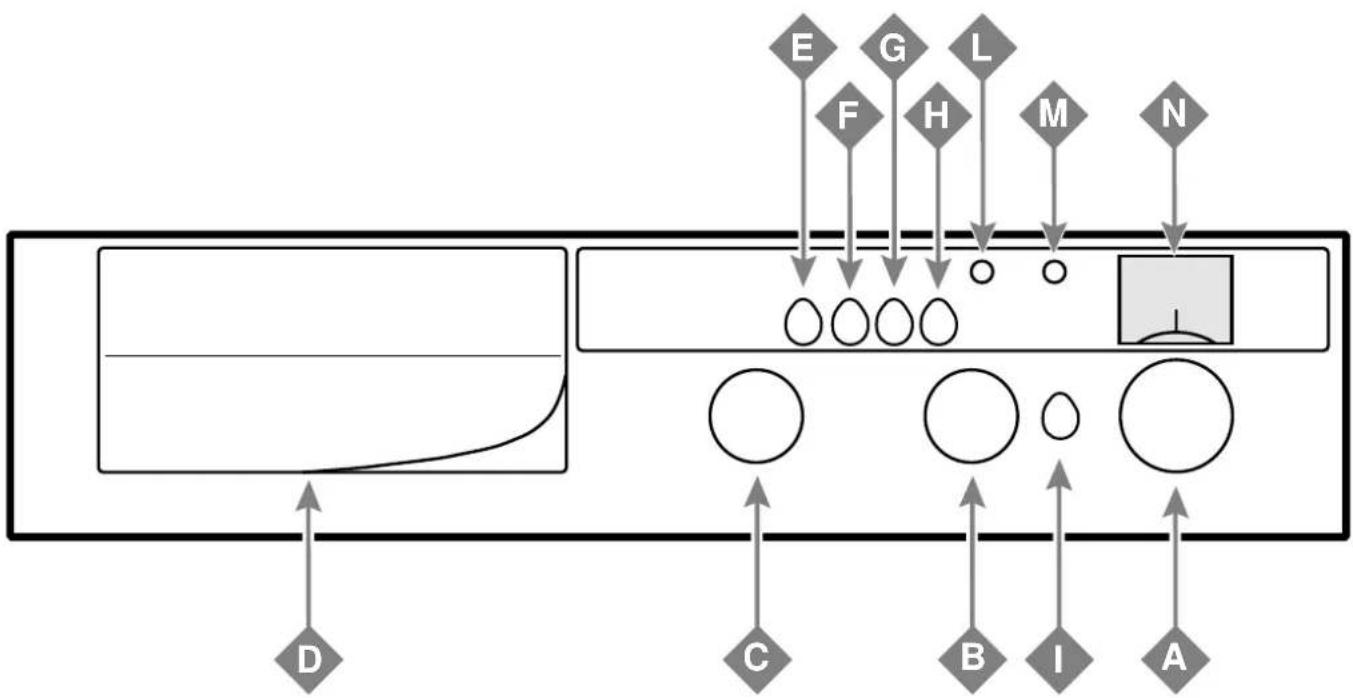

Descrição do aparelho Os manípulos da Margherita estão embebidos, isto é, não sobressaem.Para os manipular basta pressionar levemente o centro do manípulo. A. Manípulo de selecção dos programas Este manípulo serve para seleccionar, entre 18 possibilidades, o programa de lavagem apropriado para a sua roupa (veja a tabela de programas nas páginas 77). Poderá visualizar o número do programa escolhido através do visor N. Rode este manípulo exclusivamente no sentido dos ponteiros do relógio e sempre com a máquina desligada. B. Manípulo para regulação da temperatura Este manípulo serve para seleccionar a temperatura de lavagem desejada. Ver tabela dos programas (pag. 77). Além do mais, permite reduzir a temperatura aconselhada para o programa seleccionado ou até obter uma lavagem a frio (símbolo ). C. Manípulo para o arranque programado (retardado) Este manípulo serve para retardar o início do funcionamento da máquina. Poderá decidir o inicio retardado do ciclo de lavagem até um máximo de 12 horas. Para obter este modo de funcionamento retardado prima o botão I para a posição ON. D. Gaveta dos detergentes A gaveta dos detergentes está dividida em três secções indicadas com 1, 2 e 3: 1 detergente para pré- lavagem 2 detergente para lavagem 3 amaciador, gomas, per- fumes. E. Botão anti-rugas Este botão permite interromper o programa mantendo a roupa de molho na água antes de centrifugar. E' um botão muito importante porque evita que os tecidos delicados e aqueles sintéticos fiquem cheios de dobras (por exemplo quando não puder retirar a roupa da máquina no final da lavagem mas somente após algumas horas). Deve ser utilizado exclusivamente nos programas dedicados aos tecidos sintéticos e à lã. Atenção! Antes de abrir o óculo é preciso esgotar a água colocando o manípulo A na posição "descarga", a n.18, que deverá aparecer no visor N. Se, pelo contrário, desejar que a roupa seja centrifugada, basta pressionar de novo o botão E. F. Botão de redução da velocidade de centrifugação Este botão reduz a velocidade de centrifugação de 1200 a 600 rotações por minuto nos programas para tecidos de algodão e linho, e de 850 a 600 rotações por minuto nos programas para tecidos sintéticos.

G. Botão para a lavagem com 90°C O programa básico mais enérgico é com 60° C; para efectuar a lavagem com 90°C é preciso regular o programa em 60°C mediante o botão A, girar o botão B até a temperatura máxima e premer o botão para lavagem com 90° C. Pode ser utilizado somente nos programas 1 e 2 para lavar tecidos brancos muito resistentes, como o algodão, o cânhamo e o linho, e se houver sujidade especialmente difícil. H. Botão Economia Extra Este botão reduz o consumo de água nas enxaguadelas. Aconselhamos utilizá-lo exclusivamente quando a máquina não estiver cheia; reduzir também oportunamente a quantidade de detergente.

I. Botão para ligar/desligar

Este botão serve para alimentar electricamente a máquina. Liga-se pressionando o botão I e desliga-se ao soltar o botão. L. Indicador luminoso de óculo bloqueado A luz indica que o óculo está bloqueado. Para evitar danos é necessário aguardar até que a luz se apague (uns 3 minutos depois de terminado o programa de lavagem) antes de abrir o óculo. M. Indicador luminoso de ligado/desligado Este botão serve para excluir a centrifugação. Deve ser utilizado exclusivamente para lavar peças difíceis de passar a ferro e somente nos programas para tecidos sintéticos e delicados. N. Visualização dos programas Através deste visor pode-se ver o programa de lavagem seleccionado com o manípulo A e também a que ponto está a lavagem. O que colocar na máquina? Antes de lavar... Subdividir a roupa conforme o tipo de tecido e a solidez das cores. Lavar separadamente as peças brancas e as coloridas. Tirar dos bolsos objectos, moedas, papel, dinheiro, tudo o que pode cair na bomba da máquina e obstruí-la incluindo os alfinetes e os distintivos. Retire os botões que estão a cair e feche os fechos eclair. Vire do avesso as camisas porque ficam melhor lavadas. Verifique as etiquetas As peças de roupa possuem etiquetas que informam a respeito do sistema de lavagem a ser usado (a seco, na máquina ou a mão), da temperatura, se precisa de passar a ferro e como. Atenção: podem ser lavados na máquina somente os tecidos cuja etiqueta possui uma bacia com inscrição da temperatura máxima de lavagem (ver tabela 1 página 76). Alternar peças pequenas com peças grandes Esta máquina está equipada com um dispositivo especial de controle electrónico para distribuir bem a carga de roupa. Antes de centrifugar este dispositivo garante uma distribuição uniforme da roupa no tambor. E' por isto que a máquina, mesmo no máximo das rotações, não vibra nem faz barulho. Para favorecer este funcionamento ideal é aconselhável carregar a máquina alternando peças pequenas com peças maiores e distribuir bem a roupa. Evite carregamentos excessivos só com toalhas. Os detergentes e os aditivos A gaveta dos detergentes D abre-se puxando-a para exterior (para a esquerda). Coloque o detergente e o aditivo respeitando as doses indicadas pelo fabricante das confecções, em função do peso da roupa, da dureza da água e do grau de sujidade. A seguir, com a experiência adquirida utilizará as doses ideais. Compartimento 1Detergente para pré-lavagem (Pó) Compartimento 2Detergente para lavagem(em pó ou líquido)Compartimento 3Aditivos(amaciadores, perfumes, etc.) Quando colocar os aditivos no compartimento 3 evite que os mesmos saiam da grelha. O detergente líquido deve ser colocado no compartimento 2 somente alguns instantes antes de pôr a funcionar a máquina. Lembre-se que este detergente é apropriado para lavagens com temperaturas até 60°C e para programas que não precisam de pré-lavagem. Existem no comércio recipientes para detergentes líquidos ou em pó que devem ser colocados dentro do tambor conforme as instruções escritas na confecção. Não utilize detergentes para lavagem à mão porque formam muita espuma. Se lavar a frio reduza a quantidade de detergente.

Lavagem Ação forte Ação delicada Lavagem 95°C Lavagem 60°C Lavagem 40°C Lavagem 30°C Lavagem delicada a mão Não lavar em água Branquea- mento Pode-se branquear em água fria Não usar água sanitária Passar a ferro Passar tecidos resistentes max 200°C Passar tecidos normais max 150°C Passar max 110°C Não passar Limpeza a seco Limpeza a seco com todos os tipos de solvente Limpeza a seco com percloro, gasolina, avio, álcool puro, R111 e R113 Limpeza a seco com gasolina, avio, álcool puro e R113 Não limpar a seco Secagem Temperat. quente Temperat. morna Pode ser secado em secadores de roupa Não pode ser secado em secadores Secar a roupa de maneira estendida Secar a roupa de maneira pendurada não centrifugada Secar a roupa pendurada Como pôr em funcionamento a máquina Aconselhamos efectuar o primeiro ciclo de lavagem sem introduzir a roupa e seleccionando o programa 2, a 90°C. Depois de carregar a máquina, colocar o detergente e os eventuais aditivos controle: - se o óculo está bem fechado - se a ficha está ligada na tomada - se o botão I está na posição O E agora escolha o programa Para seleccionar os programas consulte a tabela nas páginas

77. Rode o manípulo A até aparecer o número de programa

desejado no visor N. Seleccione a temperatura com o manípulo B e, se o pretender, prima os botões das funções (E, F, G, H); finalmente prima o botão de ligar/desligar I (posição I). Ao terminar a lavagem... Aguarde até que a luz L esteja apagada (uns 3 minutos), desligue a máquina pressionando o botão I até alcançar a posição O e abra o óculo. Depois de tirar a roupa deixe o óculo aberto ou semi-aberto para que não se criem maus cheiros e feche a torneira da água.77

Natureza dos tecidos e dasujidadeSelectorde progr.Selectortemperat.Botão 90°C Detergente pré- lavagemDetergentelavagem Ama- cianteDescrição do ciclo de lavagemTECIDOS RESISTENTESBrancos excepcionalmente sujos(lençóis, toalhas etc.) 1MÁX.

Pré-lavagem morna, lavagem a 90°C,enxaguar, centrífugações intermediárias e finalBrancos muito sujos(lençóis, toalhas etc.) 2MÁX.

Lavagem a 90°C, enxaguar,centrífugações intermediárias e finalBrancos e coloridos resistentesmuito sujos 260°C

Lavagem a 60°C, enxaguar,centrífugações intermediárias e finalBrancos e coloridos muito sujos 240°C

Lavagem a 40°C, enxaguar,centrífugações intermediárias e finalBrancos e coloridos resistentes normalmentesujos (roupa colorida, malhas, roupões etc.) 360°C

Lavagem a 60°C, enxaguar,centrífugações intermediárias e finalBrancos e coloridos pouco sujos 340°C

Lavagem a 40°C, enxaguar,centrífugações intermediárias e finalBrancos e coloridos delicadospouco sujos (camisas, malhas etc.) 440°C

Lavagem a 40°C, enxaguar,centrífugações intermediárias e finalEnxaguar

Enxaguar com distribuição automática deamaciante, centrífugações intermediárias e finalTratamento com amaciante

Enxaguar com distribuição automática deamaciante, centrífugações intermediárias e finalCentrifugação Escoamento e centrifugação finalTECIDOS SINTÉTICOSSintéticos coloridos resistentesmuito sujos (roupa de bebé etc.) 860°C

Lavagem a 60°C, enxaguar, sem precisarpassar ou centrifugação delicadaSintéticos coloridos muito sujos 850°C

Lavagem a 50°C, enxaguar, sem precisarpassar ou centrifugação delicadaSintéticos com cores delicadasmuito sujos 840°C

Lavagem a 40°C, enxaguar, sem precisarpassar ou centrifugação delicadaSintéticos coloridos normalmentesujos 950°C

Lavagem a 50°C, enxaguar, sem precisarpassar ou centrifugação delicadaSintéticos com cores delicadas poucosujos (roupa de todos os tiposligeiramente suja) 10 40°C

Lavagem a 40°C, enxaguar, sem precisarpassar ou centrifugação delicadaEnxaguar

Enxaguar com distribuição de amaciante, semprecisar passar ou centrifugação delicadaTratamento com amaciante

Enxaguar com distribuição de amaciante, semprecisar passar ou centrifugação delicadaCentrifugação Escoamento e centrifugação delicadaTECIDOS DELICADOSLã (lavável a máquina) 14 40°C

Lavagem a 40°C, enxaguar, sem precisarpassar ou centrifugação delicadaEnxaguar

Enxaguar com distribuição de amaciante, semprecisar passar ou centrifugação delicadaTratamento com amaciante

Enxaguar com distribuição de amaciante, semprecisar passar ou centrifugação delicadaCentrifugação Descarga e centrifugação delicadaDescarga Descarga sem centrifugação Como seleccionar os programas A descrição dos programas de lavagem conforme o tipo de tecido também está situada na gaveta dos detergentes.78

Alguns conselhos ou como tirar nódoas Cortinas Tendem a vincar- se muito. Para diminuir este efeito faça o seguinte: dobre-as bem e coloque-as dentro de uma fronha ou de um saquinho em rede. Devem ser lavadas isoladamente e não devem ultrapassar meia carga como peso. E os edredons, os sapatos de ténis e os anoraques? Ao contrário do que se pensa, os edredons e os anoraques, se forem de ganso ou de pato, podem ser lavados na máquina seguindo atentamente as instruções da etiqueta. Atenção! Não carregue 5 kilos mas 2-3 kilos no máximo e repita o enxaguamento uma ou duas vezes recorrendo à centrifugação delicada. Quanto aos sapatos de ténis , que devem ser limpos da lama, podem ser lavados junto aos jeans e às peças resistentes coloridas. Como tirar as nódoas As nódoas mais comuns são eliminadas durante a lavagem. Se forem muito persistentes é necessário deixar a peça de roupa de molho em água e detergente dentro da máquina. Para as nódoas de gordura, especialmente aquelas mais antigas, experimente um líquido que tira as nódoas tendo cuidado para que não fique uma aureola. As nódoas mais frequentes - tinta e caneta esferográfica: passe um algodão embebido em álcool metílico ou álcool a 90°C. - alcatrão e nafta: passe manteiga fresca e depois terebintina e lave imediatamente. -cera: elimine-a e passe a nódoa a ferro entre duas folhas de papel absorvente; a seguir passe um algodão com água rás ou álcool metílico. - borracha americana: passe solvente para o verniz das unhas e tire tudo com um pano.- bolor: colocar algodão ou linho branco numa solução composta por uma parte de lixívia, 5 partes de água e uma colher de vinagre. Lave imediatamente. Para os outros tipos de tecido brancos use água oxigenada a 10 volumes e lave imediatamente. -baton: passe um algodão com éter se o tecido é de lã ou algodão, para a seda use trielina. -verniz de unhas: apoie a parte do tecido manchada sobre uma folha de papel absorvente, molhe com o solvente retirando a peça de roupa à medida que o papel fica manchado. -ervas, relva: passe um algodão embebido em álcool metílico. Não ultrapasse o peso aconselhado na tabela Para obter os melhores resultados com a sua máquina é importante não ultrapassar o peso indicado nesta tabela, o peso refere-se à roupa seca. O que não pode ser lavado na máquina? - A roupa interior sem baínhas, desfiada ou rasgada. Se desejar lavá-la, feche-a num saquinho de pano assim não se estraga durante a lavagem. - A roupa interior com cores muito fortes junto com roupa branca. Pode ser lavada em conjunto mas antes é preciso efectuar uma prova com lavagem a mão para ver se desbota ou não. A carga máxima da roupa seca tecidos resistentes máximo 5 kg. tecidos delicados máximo 2 kg pura lã virgem máximo 1 kg tecidos mistos máximo 2,5 Kg Quanto pesa a roupa? 1 lençol 400-500 g 1 fronha 150-200 g 1 toalha de mesa 400-500 g 1 roupão 900-1200 g 1 toalha 150-250 g79

Conselhos para economizar Como manter em bom estado a sua máquina -Utilize a máquina de preferência completamente cheia para evitar desperdícios de energia e de água. - Escolha o programa adequado: a escolha do programa depende do tipo de tecido que quer lavar e da sujidade de- ste mas, em geral, sugerimos que utilize os programas sem pré-lavagem para economizar tempo, água e energia. A pré- lavagem é aconselhada para tecidos resistentes e excepcionalmente sujos. -Escolha a temperatura apropriada: utilize as temperaturas superiores a 60°C somente em caso de necessidade, isto é, para remover a sujidade muito difícil, apesar de que hoje em dia se pode lavar com temperaturas baixas graças à acção de detergentes muito eficazes. -Coloque uma quantidade de detergente adequada: não exagere com a quantidade de detergente porque os enxaguamentos ficam difíceis de efectuar e aumenta a poluição das águas correntes. Depois de cada lavagem Depois de cada lavagem feche a torneira da água e deixe aberto o óculo para que não se criem maus cheiros e humidade. Desligar a ficha Antes de fazer limpeza ou manutenção desligue sempre a ficha da tomada, assim poderá trabalhar tranquilamente sem correr perigo. Nem solventes nem abrasivos Para limpar o externo e as partes de borracha da máquina não é necessário usar solventes nem abrasivos, somente um pano embebido em água morna e sabão. A gaveta dos detergentes E' extraível e para a lavar ba- sta tirá-la e puxando-a para fora, conforme ilustrado na figura. Lave-a em água cor- rente. Férias: desligue a ficha da tomada Quando sair para férias é aconselhável desligar a ficha, fechar a torneira de entrada da água e deixar aberto ou encostado o óculo. O tambor e a guarnição da abertura ficarão bem secas e não se formarão cheiros desagradáveis no interior da máquina. Em caso de mudança Nas mudanças basta bloquear as partes internas da máquina com os parafusos de blocagem (que foram conservados depois de tirar a embalagem) de modo a que fique protegida contra colisões acidentais. Limpeza e manutenções especiais O tubo de borracha Controle o tubo de borracha uma vez por ano. Deve ser substituído imediatamente se estiver rachado ou gasto porque durante as lavagens está sujeito a pressões muito fortes que poderiam causar rupturas imprevistats. Inspecção da bomba de auto-limpeza A vossa máquina de lavar roupa é dotada de uma bomba para sua limpeza automática e portanto não precisa das operações de limpeza e manutenção. Mas pode acontecer que certos objectos caiam acidentalmente na bomba (por ex. : botões, moedas etc.) e como não podem ser eliminados através do tubo de descarga, foi previsto que sejam retidos numa “pré-câmara” acessível na parte dianteira da bomba. Para ter acesso a esta pré-câmara basta retirar o rodapé de acabamento colocado na base dos móveis (Fig. 1), em seguida, com uma chave de fenda desatarraxar o parafuso Z (Fig. 2), extrair a tampa da bomba e inspeccionar cuidadosamente o interior. Atenção : antes de retirar a tampa, certificar-se que o ciclo de lavagem tenha terminado, em seguida colocar o botão I na posição O para desligar a máquina. É normal que após a retirada da tampa vaze uma pequena quantidade de água. Ao recolocar a tampa, fechá-la bem. - Utilize os botões que ajudam a economizar: quando tiver que efectuar lavagens com cargas reduzidas utilize o botão Economia Extra (se existir na sua máquina), reduzindo a quantidade de detergente. -Se a sua máquina está equipada com o dispositivo de regulação automática dos consumos, é possível efectuar lavagens com qualquer quantidade de roupa (de 1 a 5 kg) economizando energia. A máquina utiliza água e energia em proporção à carga de roupa colocada, portanto a única coisa que precisa fazer é dosear o detergente. - Os amaciadores: utilize-os sempre porque além de perfumar e amaciar a roupa facilitam no momento de passar a ferro e fazem economizar tempo.

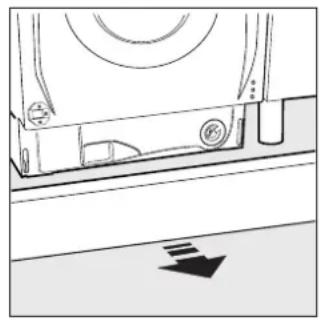

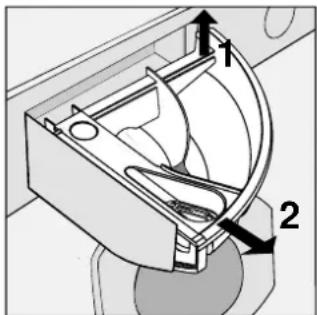

Contra os depósitos calcários O detergente já contém produtos anti-calcários. Se na sua zona a água for muito rica em cálcio é possível utilizar em cada lavagem um produto específico para reduzir a dureza da água. De vez em quando convém efectuar um ciclo de lavagem somente com uma dose de produto anti-calcário, sem detergente e naturalmente, sem roupa. Não utilize estes produtos em doses muito elevadas quando não for necessário (água pouco calcária) porque podem cau- sar uma formação excessiva de espuma. Fig. 1 Fig. 2

Pode acontecer que a máquina não funcione ou não funcione bem. Antes de chamar a assistência técnica vejamos o que se pode fazer. Pode ser que se tenha esquecido de pressionar algum botão ou que não tenha efectuado alguma operação necessária para que a máquina funcione. A máquina não arranca. Verifique: se a ficha está bem enfiada na tomada, se há corrente eléctrica em casa, se o óculo está bem fechado, se o botão de ligar/desligar I está na posição I, se o manípulo para o arranque programado, se existir, está na posição O, se o programa foi bem seleccionado, se a torneira está aberta. A máquina não carrega água. Verifique: se a torneira está aberta e ligada ao tubo, se falta água em casa ou se não há pressão suficiente, se o tubo está dobrado. A máquina carrega e descarrega continuamente água. Verifique: se o tubo de evacuação está estrangulado ou se está muito baixo (Deve ser posicionado a uma altura superior a 60 cm.), se a boca do tubo está mergulhada na água, se a descarga da parede tem respirador para o ar. Se após estes controles o problema não foi resolvido, feche a torneira da água e desligue a máquina. A máquina não descarrega ou não centrifuga. Verifique: se o programa escolhido prevê ou não a descarga de água, se o botão "anti-rugas", nas máquinas que o possuem, não foi premido, se a bomba de descarga está entupida, se a tubagem da instalação de descarga não está obstruída, se a extensão eventual do tubo de descarga não é normal e impede a passagem da água. A máquina vibra muito durante a centrifugação. Verifique: se o grupo oscilante interno, no momento da instalação, foi desbloqueado correctamente (ver capítulo instalação), se a máquina está bem nivelada ou se está muito apertada entre os móveis e a parede. A máquina perde água. Verifique: se os tubos de entrada de água e de descarga estão mal apertados, se a gaveta dos detergentes está entupida, se o tubo de descarga está bem fixado. Forma-se demasiada espuma. Verifique: se o detergente é do tipo previsto para lavagens com máquina, se foi colocada uma dose excessiva. Se apesar de todos os controles a máquina não funciona ou se a anomalia que verificou continua existindo, chame o Centro Assistência autorizado mais próximo, comunican- do as informações seguintes: - tipo de avaria - a designação do modelo (Mod.....) e o número de série (S/N...) apresentados na placa colocada na parte inferior da máquina. Não recorra nunca a técnicos não autorizados e recuse sem- pre a instalação de peças não originais. Problemas?81

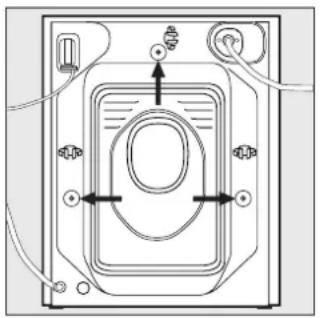

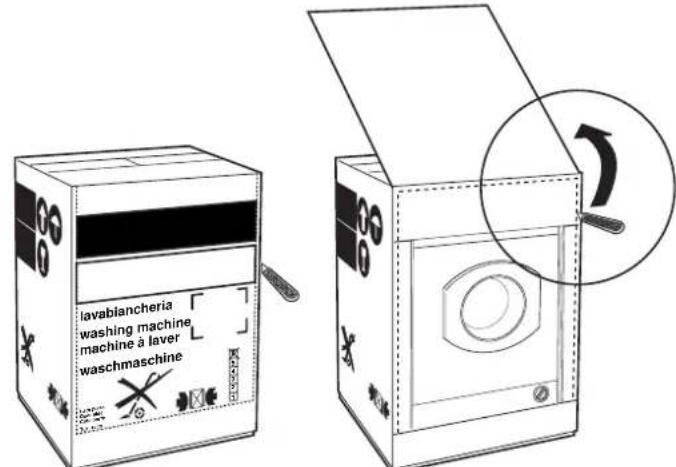

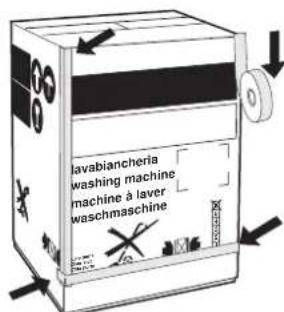

Desembalagem Depois de ter tirado a embalagem controle se o aparelho está íntegro. Em caso de dúvida não utilize o aparelho e dirija-se ao centro de assistência técnica da sua àrea. Os elementos da embalagem (saquinhos de plástico, polistireno, pregos, etc.), não devem ser deixados ao alcance das crianças por serem fontes de perigo. O interior da máquina, formado por um grupo oscilante está bloqueado para o transporte por 3 parafusos situados nas costas da máquina (figura 3). Antes de ligar a máquina é necessário desbloquear o grupo desatarraxando os parafusos citados. A seguir, tape os furos deixados pelos parafusos com os tampões de plásticos fornecidos com o equipamento. Nivelamento Para o bom funcionamento da máquina é importante que ela esteja bem plana. Para efectuar o seu nivelamento é preciso ajustar somente os pezinhos de regulação (Fig. 4), o ângulo de inclinação medido na superfície de trabalho não deve ultrapassar 2 graus. No caso de pisos com carpete certificar-se que não seja obstruída a ventilação na zona de apoio. Ligação do tubo de entrada de água Controlar se a pressão hídrica está compreendida entre os valores mínimos e máximos indicados na placa de características situada na parte posterior da lava-roupa. Ligue o tubo de entrada da água a uma torneira de água fria com boca roscada a 3/4 gás. Aperte bem o tubo à torneira (figura 5). Se a tubagem da água é nova ou ficou por muito tempo inactiva, antes de fazer a ligação faça escorrer a água até sair limpa e sem impurezas. Se não tomar esta precaução a entrada de água pode ficar entupida e estragar a máquina. Enrosque a outra extremidade do tubo à máquina na boca de entrada da água situada, nas costas, em cima à direita (figura 6). Instalação

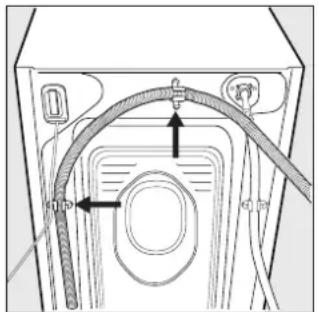

Fig. 5 Fig. 6 Ligação do tubo de descarga Coligar o tubo de descarga a uma conduta (com mínimo diâmetro interno de 4 cm.), evitar estrangulamentos ou curvaturas excessivas. É importante que o tubo seja posicionado numa altura superior a 60 cm., caso contrario é preciso que o tubo seja fixado no apropriado gancho colocado na parte alta da parte traseira (Fig. 7). Se dispuser-se de uma descarga na parede, fazer verificar, por um técnico habilitado a sua eficiência. Se a vossa morada encontrar-se nos últimos andares de um prédio, é possível que ocorra fenómenos de sifonagem e portanto a máquina se encha e se esvazie de água continuamente. Para eliminar este inconveniente são disponíveis no comércio válvulas contra a sifonagem para serem aplicadas no tubo de descarga. Ligação eléctrica Antes de ligar a máquina à tomada de corrente verifique o seguinte:

1) Se a tomada eléctrica está em condições de suportar a

carga a carga de potência máxima da máquina indicada na placa de características e que seja conforme as normas de lei.

2) Se a tensão de alimentação está incluída nos valores

indicados na placa de características.

3) Se a tomada é compatível com a ficha da máquina. Em

caso contrário evite interpor adaptadores entre as duas e substitua a tomada ou a ficha.

4) As instalações eléctricas domésticas devem estar, por lei,

equipadas com a ligação à terra. Se esta norma não for respeitada, a Ariston não assume nenhuma responsabilidade. Fig. 7 Fig. 3 Fig. 482

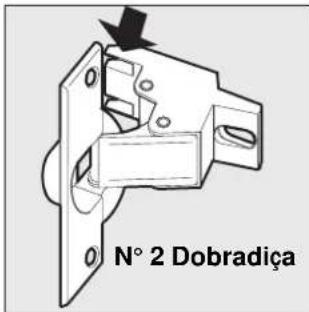

Acessórios montagem portinhola (Fig. 8-9-10-11-12-13) 6 parafusos auto-roscantes l = 13 mm “tipo A” 2 parafusos auto-roscantes l = 9 mm “tipo F” 2 parafusos métricos de cabeça alargada l = 25 mm “tipo B”; para a fixação do batente do ímã ao móvel 4 parafusos métricos l = 15 mm “tipo C”; para a montagem dos suportes da dobradiça ao móvel 4 parafusos métricos l = 7 mm “tipo D”; para a montagem das dobradiças aos suportes Montagem das peças na fachada da máquina

• Montar os suportes das dobradiças na fachada, posicionando o furo indicado por uma seta na fig. 8 para dentro da fachada, utilizar os parafusos do tipo C.

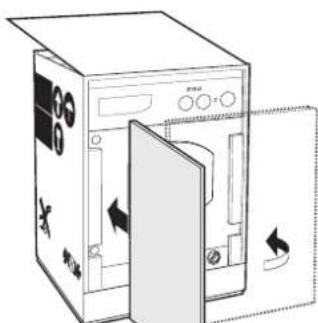

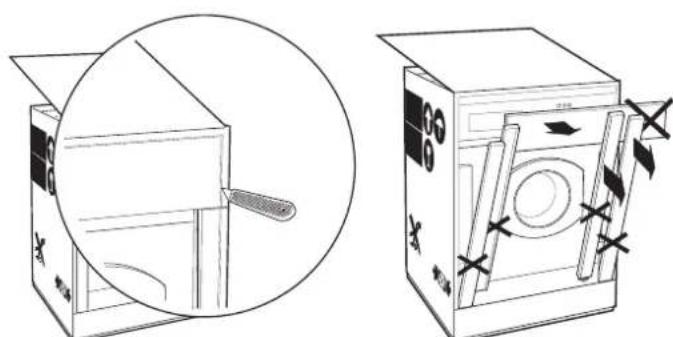

• Montar o batente do imã do lado oposto acima, utilizar os dois parafusos do tipo B. Aplicação do painel de madeira à porta e inserimento da máquina nos móveis: Caso após a montagem do painel de madeira for necessário transportar a máquina para a sua instalação final, aconselhamos deixá-la na sua embalagem original. Para esta finalidade a embalagem foi realizada de maneira que permite a montagem do painel de madeira na máquina sem desembalá-la (ver figuras abaixo). O painel de madeira que cobre a fachada não deve ser de espessura inferior a 18 mm e pode ter as dobradiças seja do lado direito que do lado esquerdo. Por razões práticas, para a utilização da máquina, aconselhamos a mesma direcção de abertura da escotilha com as dobradiças aplicadas do lado esquerdo. Fig. 8 Fig. 9 Fig. 10 Fig. 11 Fig. 12 Fig. 13 N° 1 Batente do imã N° 1 Imã N° 1 Peça de borracha N° 2 Guia do rodapé N° 2 Suportes da dobradiça N° 2 Dobradiça

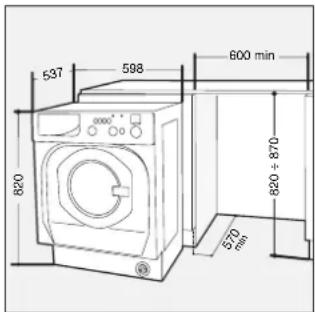

Modelo LB 12 TX dimensões largura cm 59,8 altura cm 82 profundidade cm 53,7 capacidade de 1 a 5 kg ligações eléctricas tensão a 220/230 Volt 50 Hz potência máxima absorvida 2300 W ligações hídricas pressão máxima 1 MPa (10 bar) pressão mínima 0,05 MPa (0,5 bar) capacidade da cuba 42 lt Velocidade de centrifugação até 1150 rotações por minuto Esta máquina marcada CE cumpre as directivas: - 73/23 CEE sobre o material eléctrico destinado a ser utilizado com determinados limites de tensão - 89/336 CEE sobre a compatibilidade electromagnética 90 mm Utilização do molde para os furos

Encostar o lado superior do molde para os furos ao lado superior do painel, certificar-se que foi posicionado correctamente e que esteja centrado também no sentido horizontal, utilizar como referência as linhas tracejadas nas extremidades, traçar as posições dos furos (quatro) no painel de madeira.

• Com uma broca de dimensões adequadas realizar as quatro sedes que deverão alojar as duas dobradiças, a peça de borracha e o imã. Montagem das peças no painel de madeira (Portinhola do móvel)

• Inserir as dobradiças nos seus lugares predispostos (a par- te móvel da dobradiça deve encontrar-se para fora do painel) e fixá-las com 4 parafusos do tipo A.

• Inserir o imã no seu alojamento no alto da parte oposta às dobradiças e fixá-lo com dois parafusos do tipo B.

• Inserir a peça de borracha no alojamento de baixo. O painel agora está pronto para ser montado na máquina. Montagem do painel na máquina Inserir o lacete da dobradiça indicado com a seta na fig. 9 no alojamento do suporte da dobradiça, empurrar o painel na direcção da fachada da máquina de lavar roupa e fixar as duas dobradiças com os dois parafusos do tipo D. Inserimento da máquina nos móveis

• Empurrar a máquina na abertura, alinhá-la aos outros móveis (fig. 14).

• Mediante os pezinhos de regulação, colocar a máquina na altura desejada.

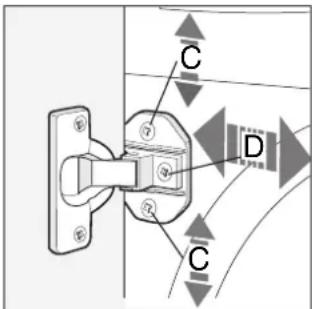

• Regular a posição do painel de madeira nos sentidos vertical e horizontal, mediante os parafusos C e D, como indicado na fig. 15.

• Se a máquina for instalada numa extremidade dos armários embutidos da cozinha, montar uma ou ambas guias de encaixe para o rodapé como indicado na fig. 16 com os parafusos do tipo F para regular a profundidade em função da posição do rodapé e, se for necessário, fixá-lo às mesmas.
