GEBRUIKSAANWIJZING LB 12 TX Ariston Thermo

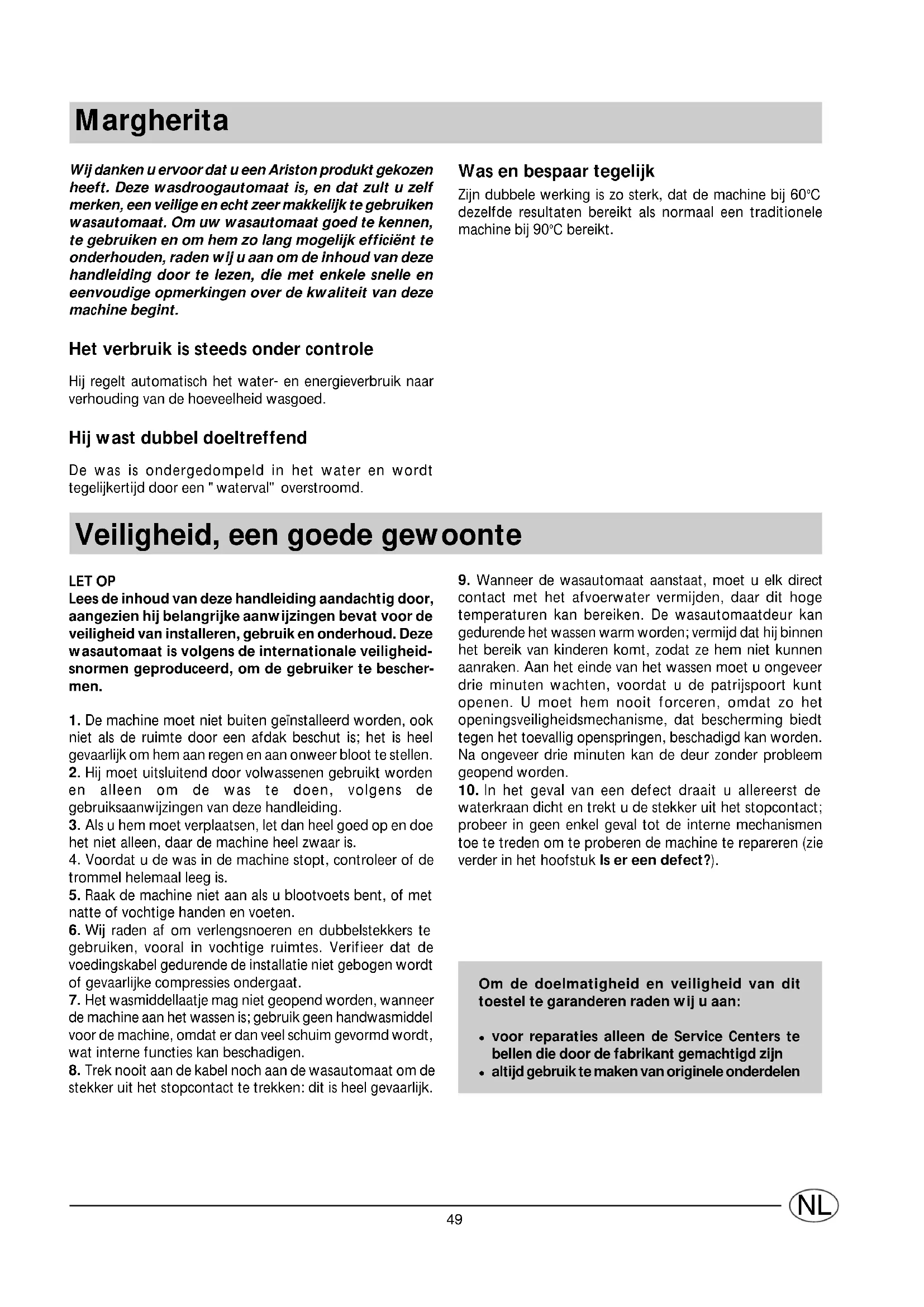

Wij danken u ervoor dat u een Ariston produkt gekozen heeft. Deze wasdroogautomaat is, en dat zult u zelf merken, een veilige en echt zeer makkelijk te gebruiken wasautomaat. Om uw wasautomaat goed te kennen, te gebruiken en om hem zo lang mogelijk efficiënt te onderhouden, raden wij u aan om de inhoud van deze handleiding door te lezen, die met enkele snelle en eenvoudige opmerkingen over de kwaliteit van deze machine begint. Het verbruik is steeds onder controle Hij regelt automatisch het water- en energieverbruik naar verhouding van de hoeveelheid wasgoed. Hij wast dubbel doeltreffend De was is ondergedompeld in het water en wordt tegelijkertijd door een "waterval" overstroomd. Veiligheid, een goede gewoonte LET OP Lees de inhoud van deze handleiding aandachtig door, aangezien hij belangrijke aanwijzingen bevat voor de veiligheid van installeren, gebruik en onderhoud. Deze wasautomaat is volgens de internationale veiligheid- snormen geproduceerd, om de gebruiker te bescher- men.

1. De machine moet niet buiten geïnstalleerd worden, ook

niet als de ruimte door een afdak beschut is; het is heel gevaarlijk om hem aan regen en aan onweer bloot te stellen.

2. Hij moet uitsluitend door volwassenen gebruikt worden

en alleen om de was te doen, volgens de gebruiksaanwijzingen van deze handleiding.

3. Als u hem moet verplaatsen, let dan heel goed op en doe

het niet alleen, daar de machine heel zwaar is.

4. Voordat u de was in de machine stopt, controleer of de

trommel helemaal leeg is.

5. Raak de machine niet aan als u blootvoets bent, of met

natte of vochtige handen en voeten.

6. Wij raden af om verlengsnoeren en dubbelstekkers te

gebruiken, vooral in vochtige ruimtes. Verifieer dat de voedingskabel gedurende de installatie niet gebogen wordt of gevaarlijke compressies ondergaat.

7. Het wasmiddellaatje mag niet geopend worden, wanneer

de machine aan het wassen is; gebruik geen handwasmiddel voor de machine, omdat er dan veel schuim gevormd wordt, wat interne functies kan beschadigen.

8. Trek nooit aan de kabel noch aan de wasautomaat om de

stekker uit het stopcontact te trekken: dit is heel gevaarlijk.

9. Wanneer de wasautomaat aanstaat, moet u elk direct

contact met het afvoerwater vermijden, daar dit hoge temperaturen kan bereiken. De wasautomaatdeur kan gedurende het wassen warm worden; vermijd dat hij binnen het bereik van kinderen komt, zodat ze hem niet kunnen aanraken. Aan het einde van het wassen moet u ongeveer drie minuten wachten, voordat u de patrijspoort kunt openen. U moet hem nooit forceren, omdat zo het openingsveiligheidsmechanisme, dat bescherming biedt tegen het toevallig openspringen, beschadigd kan worden. Na ongeveer drie minuten kan de deur zonder probleem geopend worden.

10. In het geval van een defect draait u allereerst de

waterkraan dicht en trekt u de stekker uit het stopcontact; probeer in geen enkel geval tot de interne mechanismen toe te treden om te proberen de machine te repareren (zie verder in het hoofstuk Is er een defect?). Was en bespaar tegelijk Zijn dubbele werking is zo sterk, dat de machine bij 60°C dezelfde resultaten bereikt als normaal een traditionele machine bij 90°C bereikt. Margherita Om de doelmatigheid en veiligheid van dit toestel te garanderen raden wij u aan: voor reparaties alleen de Service Centers te bellen die door de fabrikant gemachtigd zijn altijd gebruik te maken van originele onderdelen

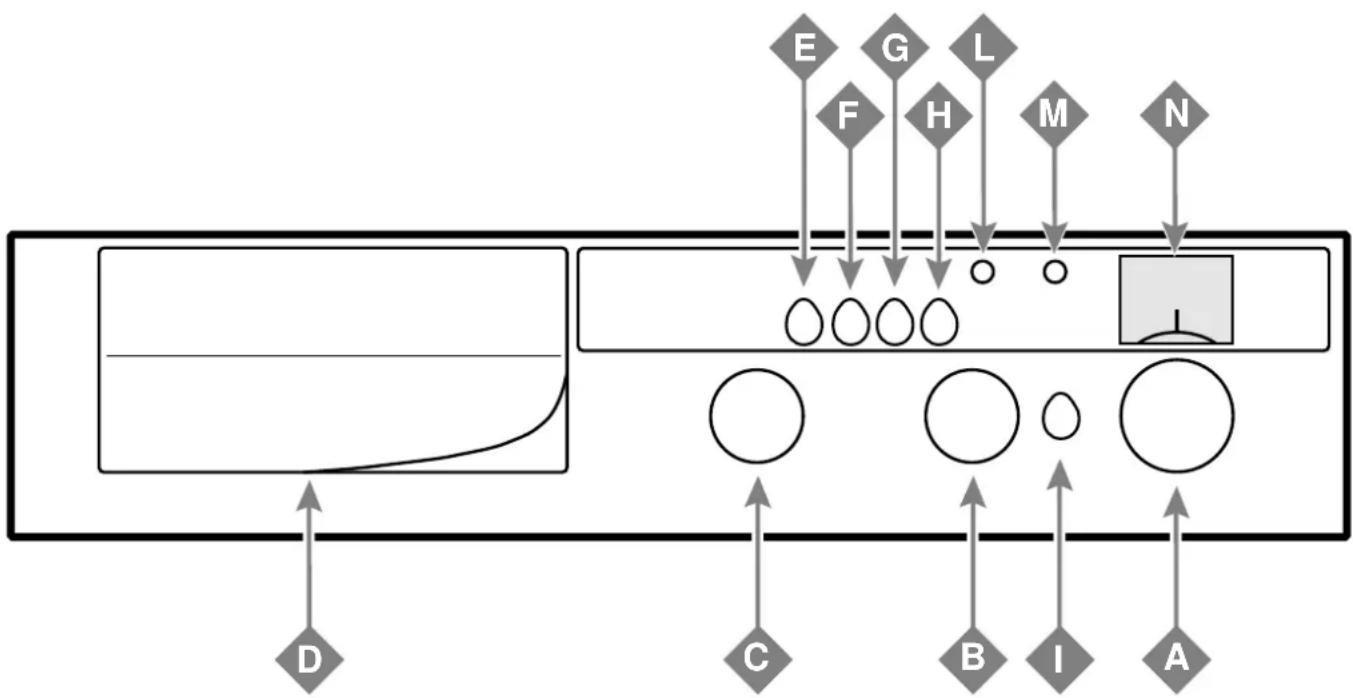

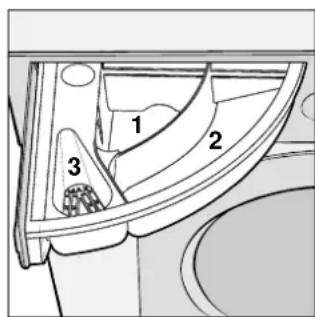

Van dichtbij gezien De knoppen van de Margherita zijn van het “ingebouwde”type, dat wil zeggen ze steken niet uit. Door een lichte drukin het midden trekt u ze uit. A. Programmaknop Deze knop dient er voor, om uit 18 mogelijkheden het voor uw was meest geschikte wasprogramma uit te kiezen (zie de tabel met programma's op blz. 53). Het gekozen programma is zichtbaar op de display N. Draai deze knop alleen met de klok mee en wanneer de wasmachine uit staat. B. Temperatuurknop Deze knop dient voor het instellen van de wastemperatuur, die aangegeven is in de programmatabel (blz. 53). Deze staat ook het verlagen van de wastemperatuur toe, die bij het gekozen programma hoort. Men kan hem zelfs zo verlagen, dat men koud wast (symbool ). C. Knop voor geprogrammeerde start Deze knop dient voor het uitstellen van het begin van de wascycle. U kunt kiezen wanneer de cycle moet beginnen door het uitstellen van het starten tot een maximum van 12 uren. Hiervoor moet u de Aan- en uitknop I op de ON-positie. D. Wasmiddellaatje Het wasmiddellaatje is in 3 vakjes verdeeld, die met 1, 2, 3 zijn aangegeven: 1 voorwasmiddel 2 hoofdwasmiddel 3 wasverzachters, etc. E. Knop voor kreukvrije was Deze knop maakt het mogelijk het programma te onderbreken zodat de was in het water blijft liggen voordat de centrifuge in werking treedt. Dit is een belangrijke knop aangezien hij voorkomt dat de delicate en synthetische stoffen kreukelen (b.v. als u de was niet onmiddelijk uit de machine kunt halen aan het einde van de wascycle, maar pas na een paar uren). Wordt alleen gebruikt bij de progrmma’s voor synthetische stoffen en wol. BELANGRIJK! Voordat u de deur opent moet het water afgevoerd worden door de knop A op “afvoer” te zetten (nr.18), dat moet verschijnen op de display N. Als u wilt doorgaan met de centrifuge moet u opnieuw op knop E drukken. F. Snelheidsverminderingsknop centrifuge Deze knop verlaagt de snelheid van de centrifuge van 1200 tot 600 toeren/min. bij de programma's voor katoen en linnen en van 850 tot 600 toeren/min. bij programma's voor synthetische stoffen.

G. Knop voor de was met 90°C Het meest intensieve programma is 60°C; voor het wassen met 90°C moet het programma met 60°C worden ingesteld met de knop A, de knop B gedraaid worden tot aan de maximum temperatuur en ingedrukt worden. Dit kan alleen gebruikt worden met de programma's 1 en 2 voor het wassen van zeer sterke witte stoffen zoals katoen, hennep en linnen, en alleen als deze speciaal moeilijke vlekken vertonen. H. Bezuinigingsknop Deze knop vermindert het watergebruik bij de spoelingen. Dit wordt aangeraden alleen als de wasmachine niet vol is en dus ook minder wasmiddel wordt gebruikt.

Deze knop dient voor het onder stroom zetten van de wasautomaat. Als de knop I ingedrukt is staat de machine aan en hij staat uit als de knop I niet ingedrukt is. L. Controlelampje deur geblokkeerd Het lampje geeft aan dat de deur geblokkeerd is. Teneinde geen schade aan te richten moet u wachten tot dit controlelampje uit gaat (ongeveer 3 minuten na het einde van het wasprogramma) voordat u de deur open doet. M. Aan/uit controlelampje Aan/uit controlelampje. N. Zichtbaarheid van de programma’s Op deze display kunt u het met knop A gekozen program- ma zien en gedurende de wascycle de vooruitgang van het programma. Wat in de wasautomaat kan Voor het wassen.... Verdeel de was per type stof en kleurechtheid, voordat u het in de wasautomaat stopt. Witte en gekleurde was gescheiden wassen. Verwijder uit de zakken voorwerpen, muntstukken, papier, bank- biljetten en alles wat in de pomp terecht kan komen en hem kan verstoppen, inclusief spelden en onderscheidingstekens. Verwij- der "gevaarlijke" knopen en doe ritssluitingen dicht. Keer de blousen binnenste buiten, zo worden ze beter schoon. Bekijk de etiketten De kledingsstukken en het linnen- en ondergoed hebben etiket- ten die aangeven hoe u de stof moet wassen (stomen, in de was- automaat of op de hand), op welke temperatuur, of hij gestreken kan worden en hoe. Let op: alleen stoffen die een etiket met een bakje met de relatieve maximum wastemperatuur hebben (tabel 1 blz. 52) kunnen in de wasautomaat. Wissel kleine met grote kledingstukken af Deze wasautomaat heeft een speciale elektronische controlefunctie om goed de volheid af te kunnen wegen: voordat het centrifugeren plaats vindt, garandeert deze functie, dat het wasgoed zich zo uniform mogelijk in de trommel rangschikt, overeenkomend met het type linnengoed en met zijn beginopstelling. Hierdoor schudt de machine niet en veroorzaakt geen lawaai, zelfs niet bij de hoogste toerensnelheid. Om hoe dan ook voor een optimaal functioneren te zorgen, raden we u aan kleine met grote kledingstukken af te wisselen, als u ze in de wasautomaat stopt, en ze goed te verdelen; vermijd overigens om de wasautomaat overvol te stoppen met enkel sponzen. De wasmiddelen en de toevoegsels Het laatje van de wasmiddelen D gaat open door het naar buiten toe te trekken. Doe in het begin er zoveel wasmiddel in als door de wasmiddelfabrikant op de verpakkingen aangegeven staat, overeenkomend met de hardheid van het water, de hoeveelheid was en de vuilheidsgraad. Daarna zult u zelf met de verkregen ervaring de beste dosis kiezen. Compartiment 1Voorwasmiddel(poeder)Compartiment 2Hoofdwasmiddel(poeder of vloeibaar)Compartiment 3Toevoegsels(wasverzachter, geurtjes,etc.) Wanneer u toevoegsels in het bakje 3 stopt, vermijd dan dat deze door het roostertje wegstromen. Het vloeibare wasmiddel moet in bakje 2 gegoten worden en alleen maar enkele ogenblikken voordat de wasautomaat aangezet wordt. Houd er rekening mee, dat dit middel alleen geschikt is voor was tot 60° en voor programma's zonder voorwas. In de winkels zijn plastic bolletjes of andere bakjes te koop voor vloeibare of poederwasmiddelen, die u direct in de trommel plaatst volgens de instructies op de verpakking. Gebruik geen handwasmiddelen voor de wasautomaat, omdat deze veel schuim veroorzaken. Wanneer u koud wast, moet u de wasmiddelhoeveelheid verminderen.

Wassen Sterke werking Zwakke werking 95°C was 60°C was 40°C was 30°C was Fijne handwas Niet wassen Bleken Men kan met koud water bleken Niet bleken Strijken Heet strijken max 200°C Gemiddelde strijktemperat. max 150°C Op 100°C strijken Niet strijken Stomen Stomen met alle oplosmiddelen Stomen met perchloor, luchtvaart- benzine, pure alcohol R111 e R113 Stomen met luchtvaart- benzine, pure alcohol en R113 Niet stomen Drogen Hoge Temperat. Gematigde Temperat. Drogen in droogmachines Niet drogen in droogmachines Uitgespreid drogen Uithangend drogen Op kleerhangers drogen

1. Hoe u de etiketten leest

Hoe u de machine aanzet Voor het in gebruik nemen van het apparaat raden wij u aan hem eerst één keer te laten draaien zonder wasgoed op 90°C. Controleer, nadat u de was in de wasautomaat gestopt heeft, het wasmiddel en de eventuele toevoegsels in het bakje gedaan heeftof: - de deur goed dicht is - de stekker in het stopcontact steekt - de waterkraan open staat - de drukknop I niet ingedrukt is (positie O) En kies nu uw programma Voor het kiezen van de programma’s kunt u de tabel op blz. 53 raadplegen. Draai knop A totdat op de display N het nummer van het gewenste programma verschijnt. Stel de temperatuur met de knop B in en indien nodig druk de functies van de functieknoppen in (E, F, G, H); druk op het einde de aan-uitknop I in (positie I). Op het einde van het wassen.... Wacht totdat het controlelampje L uit is (ongeveer 3 minuten), schakel de wasmachine uit door aan-uitknop I te draaien tot op de positie O en dan kunt u de deur openen. Laat de patrijspoort, nadat u het wasgoed uit de trommel gehaald heeft helemaal of half-open, zodat er geen stank ontstaat en draai de waterkraan dicht.53

Soort stof en vervuilingsgraad Progra- mma- knop Temperat-uurknop Knop 90°C Voorwa-smiddelHoofd-wasmi- ddel Wasver-zachterBeschrijving wascyclusSTERKE WEEFSELSExtra vuile witte was (lakens, tafellakensenz.) 1MAX

Lauwe voorwas, 90°C was, spoelingenmet centrifuge en eindcentrifugeZeer vuile witte was (lakens, tafellakensenz.) 2MAX

Spoelingen met wasverzorging encentrifuges, eindcentrifugeBehandeling met wasverzachter

Was met 60°C, spoelingen,kreukelvrij of delicate centrifugeZeer vuile gekleurde synthetische stoffen 850°C

Was met 50°C, spoelingen,kreukelvrij of delicate centrifugeZeer vuile synthtische stoffen met delicatekleuren 840°C

Was met 40°C, spoelingen,kreukelvrij of delicate centrifugeNormaal vuile gekleurde synthetischestoffen 950°C

Was met 50°C, spoelingen,kreukelvrij of delicate centrifugeWeinig vuile synthetische stoffen metdelicate kleuren (alle soorten ondergoed) 10 40°C

Was met 40°C, spoelingen,kreukelvrij of delicate centrifugeSpoelingen

Spoelingen met wasverzorging,spoelstop of voorzichtige centrifugeWasverzorgen

Spoelingen met wasverzorging,spoelstop of voorzichtige centrifugeCentrifuge Waterafvoer en delicate centrifugeFIJNE STOFFENWol (wasbaar in de machine) 14 40°C

Was met 40°C, spoelingen,kreukelvrij of delicate centrifugeSpoelingen

Spoelingen met wasverzorging,spoelstop of voorzichtige centrifugeBehandeling met wasverzachter

Spoelingen met wasverzorging,spoelstop of voorzichtige centrifugeCentrifuge Waterafvoer en delicate centrifugeWaterafvoer Waterafvoer zonder centrifuge Hoe u de programma's kiest De beschrijving van de wasprogramma's voor de stoftypes bevindt zich op het wasmiddellaatje.54

Enkele tips of hoe u bijna alles kunt wassen Hoe haalt u de vlekken weg De meest normale vlekken gaan gedurende het wassen weg:als ze heel sterk zijn, kunt u het kledingsstuk het beste in een sopje zetten, voordat het in de wasdroogautomaat gewassen wordt. Voor enkele vetvlekken, vooral als ze al oud zijn, kunt u het het beste met vlekkenwater proberen, maar let er wel op dat u geen kring veroorzaakt. De meest voorkomende vlekken - inkt en pen: deppen met in methylalcohol of alcohol van 90° gedempte watten -teer en bezinksel: laat er voor een tijdje verse boter op liggen, ga er vervolgens met terpetijn overheen en was het kledingstuk onmiddelijk -kaarsvet: krab het eraf en strijk het vervolgens met een goed heet strijkijzer tussen twee vellen absorberend papier; ga er met terpentijn of methylalcohol overheen. -kauwgom;ga er met aceton overheen en verwijder vervolgens alles met een doekje. -schimmel; katoen en wit linnen moet u in een oplossing zetten die deels uit bleekmiddel bestaat, 5 lepels water en 1 lepel azijn. Was alles direct. Gebruik voor de andere witte stoffen 10 lepels zuurstofhoudend water en was alles onmiddelijk. -lippenstift: dep met ether als het wol of katoen is, gebruik voor zijde daarentegen trychlorethyleen. -nagellak: leg de stof met de kant van de vlek op een vel absorberend papier, maak de vlek met het oplosmiddel nat en verplaats het kledingsstuk, terwijl het papier kleurt. -gras: dep met in methylalcohol gedempte watten Overschrijd niet het gewicht, dat in de tabel wordt geadviseerd. Om de beste resultaten met uw wasdroogautomaat te verkrijgen is het belangrijk om niet het gewicht te overschrijden dat in deze tabel wordt aangegeven; het gewicht heeft betrekking op droge was. Wat kan niet in de wasdroogautomaat gewassen worden? - ongezoomde,gerafelde en verscheurde was; als u het wilt wassen moet de was in een gesloten stoffen zak gedaan worden. zo wordt hij niet beschadigd gedurende het was- sen. -Was met hele felle kleuren samen met de witte was. Ge- scheiden wel, maar alleen nadat u het eerst op de hand geprobeerd heeft, om de "kleurhoudbaarheid" te controle- ren. Gordijnen Deze hebben de neiging te verkreukelen. Hier een advies om dit effect te vermijden: vouw ze goed op en plaats ze in een sloop of doe ze in een netzak; ze moeten gescheiden gewassen worden en zodanig, dat ze niet het gewicht van een halfvolle wasdroogautomaat overschreiden. En de donzen dekbedden, de tennisschoenen en jacks? Integendeel van wat men denkt, kunnen donzen dekbedden en winterjacks, of ze nu van eenden- of ganzendons zijn, in de wasautomaat gewassen worden, maar men moet zich goed aan de aanwijzingen op de etiketten houden. Let op! Doe geen gewicht van 5 kg. tegelijk in de wasautomaat, maar maximaal 2-3 kg. en herhaal het uitspoelen een of twee keer, door u te wenden tot de lichte centrifuge. De tennisschoenen, waar de modder eerst vanaf gehaald moet worden, kunnen samen met jeans en andere sterke kledingsstukken gewassen worden. (geen witte kledingsstukken). De maximum droge was- hoeveelheid Sterke stoffen maximum 5 Kg. Fijne was maximum 2 Kg. Zuivere scheerwol maximum 1 Kg. Gemengde was maximum 2,5 Kg. Hoeveel weegt de was? 1 laken 400-500 gr. 1 kussensloop 150-200 gr. 1 tafelkleed 400-500 gr. 1 badjas 900-1200 gr. 1 handdoek 150-250 gr.55

Besparingsadviezen -Stop de wasautomaat het liefst helemaal vol: zo zult u on- nodige water- en energieverkwisting vermijden. -Kies het geschikte programma: de keuze van het pro- gramma hangt af van het type stof, dat u moet wassen en van zijn vuilheidsgraad, maar in het algemeen raden wij u aan de programma's zonder voorwas te gebruiken, zodat u tijd, water en enegie bespaart. Voorwas is alleen geschikt voor het wassen van sterke stoffen die extreem vuil zijn. -Kies de geschikte temperatuur: stel de temperatuur alleen boven de 60° in als u was heeft waarvan het vuil niet weg gaat, hoewel men tegenwoordig het vuil meestal wegkrijgt bij lage temperatuur, dankzij de sterke werking van heel sterk werkzame wasmiddelen. -Gebruik de juiste hoeveelheid wasmiddel: overdrijf de hoe- veelheid niet, daar het onmatig gebruik slechtere resultaten oplevert bij het uitspoelen en tevens een sterkere milieuver- vuiling veroorzaakt. -Gebruik de knopjes die u helpen met het besparen: wan- neer u een kleine was moet doen, gebruik dan indien aan- wezig de knopjes "half vol" of Extra Economy en verminder overeenkomend de wasmiddelhoeveelheid. -Als uw wasautomaat een automatische verbruiksregelings- functie heeft, kunt u alle hoeveelheden was doen (van 1 tot 5 Kg.) en tegelijkertijd enorm besparen. De wasautomaat gebruikt namelijk zoveel water en energie in verhouding tot de hoeveelheid was: u hoeft alleen de nodige wasmiddel- hoeveelheid af te meten. -Wasverzachters: gebruik altijd wasverzachters, omdat deze buiten het verzachten en parfumeren van uw was het strij- ken een stuk vergemakkelijken, waardoor u tijd bespaart. Hoe u de machine lang goed houdt Na elke was Na elke was moet u de waterkraan dicht draaien en de patrijspoort op een kier laten staan, zodat noch vochtigheid noch stank in de machine stagneert. De stekker uittrekken Alvorens een schoonmaak- of onderhoudsbeurt uit te voe- ren moet altijd eerst de stekker uit het stopcontact getrok- ken worden; alleen op deze manier kunt u werken zonder gevaar te lopen. Geen oplosmiddelen of schuurmiddelen Om de buitenkant en de rubberen delen van de wasautomaat schoon te maken, moet u geen oplosmiddelen of schuur- middelen gebruiken, maar slechts een doek met lauw water. Het wasmiddelbakje Deze is uittrekbaar en voor het reinigen ervan moet hij worden uitgetrokken, opgeheven en naar buiten getrokken zoals aangegeven in de afbeelding, en onder stromend water gehouden. Vakantie: trek de stekker uit het stopcontact Wanneer u op vakantie gaat, kunt u het beste de stekker uit het stopcontact trekken, de watertoevoerkraan dichtdraaien en de patrijspoort half of helemaal open laten staan: de trommel en de openingspakking zullen goed droog blijven en er zal geen stank binnen in de automaat ontstaan. Bij verhuizing Voor verhuizingen is het blokkeren van de interne onderdelen van de wasautomaat met blokkeerschroeven (die u na het uitpakken bewaard heeft) voldoende, zodat hij tegen stoten beschermd is. Speciale schoonmaak- en onderhoudsbeurten De rubberen slang Controleer de rubberen slang één keer per jaar;hij moet direct vervangen worden als hij barsten of spleten heeft; hij ondergaat namelijk tijdens het wassen een sterke druk, die barsten kan veroorzaken. Controle afvoerpomp Uw wasmachine is voorzien van een zelfreinigende pomp en heeft dus geen schoonmaakbeurt nodig. Het is mogelijk dat er voorwerpen per ongeluk in de pomp terecht komen (b.v. knopen, munten enz.) en aangezien deze niet door de afvoer kunnen worden afgevoerd, worden ze bewaard in een "wachtkamer" die aan de voorkant van de pomp te bereiken is. Verwijder de afwerkingsrand onderaan de kastjes (afb.1) en schroef de schroef Z los (afb.2). Verwijder de deksel van de pomp en inspecteer de binnenkant zorgvuldig. Belangrijk: voordat u de deksel verwijdert moet u er zeker van zijn dat de wascycle is afgelopen; schakel de machine uit door de aan/uit-knop I op de positie O te zetten. Het is normaal dat er na het verwijderen van de deksel een beetje water naar buiten loopt. Sluit tenslotte de deksel zorgvuldig.

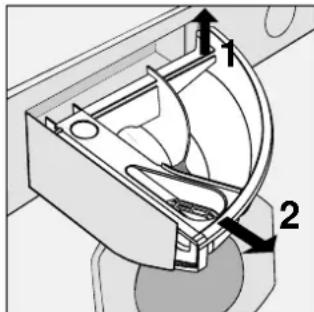

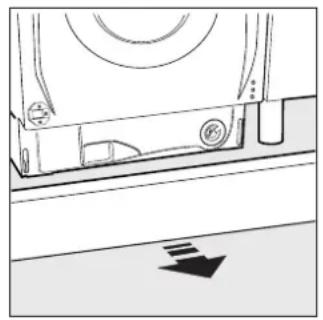

Tegen kalkaanslag Het wasmiddel bevat al ontkalkingsstoffen. Als in uw omgeving het water heel erg kalkrijk is, kunt u bij elke wasbeurt een speciaal produkt gebruiken, dat de waterhardheid vermindert. Een enkele keer kan het goed zijn om een wasbeurt uit te oefenen met alleen een antikalk dosis, zonder een wasmiddel en natuurlijk zonder was. Gebruik deze produkten niet in te grote hoeveelheden, wanneer het niet noodzakelijk is (zoet water). Er kan een enorme schuimvorming ontstaan. Afb. 1 Afb. 2 Het kan gebeuren dat de wasautomaat niet goed of helemaal niet functioneert. Voordat u de technische service belt, vindt u hieronder enkele adviezen wat u zou kunnen doen: het is mogelijk, dat u vergeten bent om een knopje in te drukken, of dat u , uit verstrooidheid, een bepaalde handeling die noodzakelijk is voor het functioneren van de machine, niet uitgevoerd heeft. De machine slaat niet aan. Heeft u gecontroleerd of: de stekker goed in het stopcontact gestoken is, of er stroom in huis is , de deur goed dicht is, de aan-uitknop I zich in de positie l bevindt, de knop voor de geprogrammeerde start zich, voor de automaten waar dit aanwezig is, in de positie O be- vindt, het programma goed ingesteld is, de kraan open staat. Het water stroomt niet in de machine Heeft u gecontroleerd of: de kraan open is en goed op de buis aangesloten is, er water in huis ontbreekt of dat er niet genoeg druk is, de buis een knik heeft. Het water stroomt voortdurend in en uit de machine Heeft u gecontroleerd of: de afvoerbuis niet geknikt is of veel te laag geplaatst is (Deze moet op een hoogte van minstens 60 cm worden geplaatst) hebben, het mondstuk van de buis zich in het water bevindt, of de afvoer in de muur geen ontluchting heeft. Als u nadat u dit alles gecontroleerd heeft, het probleem niet opgelost heeft, moet u de waterkraan dichtdraaien en de wasmachine dicht draaien. Het water van de machine loopt niet weg en hij centrifugeert niet. Heeft u gecontroleerd of: het door u gekozen programma wel of niet met waterafvoer is, of de antikreukknop,indien aanwezig, ingedrukt is, de afvoerbuis geknikt is ,de leidingen van de afvoerinstallatie verstopt zijn, het eventuele verlenstuk van de afvoerbuis niet volgens de regels is en daardoor de waterdoorgang verhindert. De machine schudt hevig tijdens het centrifugeren. Heeft u gecontroleerd of: de oscillerende trommel op het moment van de installatie correct losgemaakt is(zie het hoofstuk installatie), de machine niet goed waterpas afgesteld is of dat hij te weinig ruimte heeft tussen de muur en meubels. De machine verliest water Heeft u gecontroleerd of: de moer van de afvoerbuis goed vastgedraaid is, of het wasmiddel- bakje verstopt is, de afvoerbuis niet goed vastgezet is. Er is te veel schuimvorming. Heeft u gecontroleerd of: men een wasmiddel, dat voor de wasdroogautomaat geschikt is, gebruikt heeft, of dat u teveel wasmiddel gebruikt heeft. Als, ondanks alle controles, de machine niet functioneert en het ongemak dat u ontdekt heeft, blijft bestaan, wendt u zich tot de dichtsbijzijnde Bevoegde Technische Dienst en deelt u hen de volgende informatie mee: - het soort defect - e beginletters van het model (Mod. ....) en het serienummer (S/N....) aangegeven op het typeplaatje onderaan de machine. Richt u nooit tot niet geautoriseerde technici en weiger altijd de installatie van niet originele onderdelen. Is er een defect? Z57

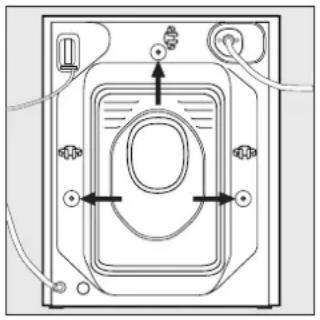

Uitpakken Na het verwijderen van de verpakking moet men goed kijken of het apparaat geheel gaaf is. In geval van twijfel moet men het apparaat niet gebruiken en zich tot een bevoegde installateur wenden. Het verpakkingsmateriaal (plastic zakken, polystyreen, spijkers enz.) moet buiten het bereik van kinde- ren worden gelegd, aangezien het potentieel gevaarlijk kan zijn. Het binnenwerk van de wasmachine, bestaande uit een oscillerende trommel, wordt voor het transport door middel van 3 schroeven aan de achterwand vastgezet (afb. 3). Alvo- rens de wasmachine in werking te stellen, dient men de trom- mel vrij te maken door bovengenoemde schroeven los te draaien. Sluit vervolgens de vrijgekomen schroefgaten af met de plasticdoppen, die bij de machine geleverd worden. Waterpassing Voor het goed functioneren van de machine moet deze waterpas staan. Hiervoor regelt u de stelschroeven (afb.4). De helling van het werkoppervlak mag de 2 graden niet overschrijden. Als de machine op vaste vloerbedekking staat moet u oppassen dat de ventilatie in de zone waar hij op rust niet verhinderd wordt. Aansluiting op de waterleiding Controleer of de waterdruk zich tussen de minimum en maximum waarden bevindt, die zich op het gegevensplaatje aan de achterkant van de wasmachine bevinden. De toevoer- buis aan de koudwaterkraan met schroefdraad van 3/4 gas aansluiten, met tussenvoeging van de bij de automaat ge- leverde rubberen pakking met filter en goed vast aan- schroeven (afbeelding 5).In geval van een nieuwe waterleidingbuis of een buis, die lange tijd niet gebruikt is, dient men voor de aansluiting van de automaat eerst water af te tappen tot het helder en zuiver is. Zonder deze voor- zorgsmaatregel bestaat het gevaar dat de automaat schade ondervindt van vuil of bezinksel in het water. Verbind het andere uiteinde van de buis aan de wasmachine overeenko- mend met de passende waterkraan, rechtsboven (afbeelding 6). Installatie

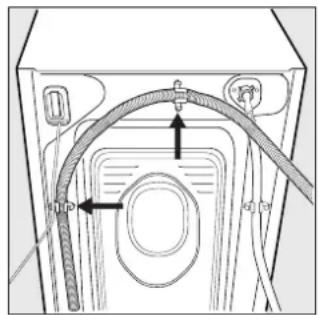

Afb. 5 Afb. 6 Aansluiting van de afvoer Verbind de afvoerbuis aan een leiding (met een minimum binnendoorsnede van 4 cm); vermijd knellingen en scherpe bochten. Het is belangrijk dat de buis op een hoogte van meer dan 60 cm wordt geplaatst; is dit niet het geval, dan moet de buis worden vastgehaakt aan de haak boven aan de achterkant (afb.7). Als er een muurafvoer naar buiten mogelijk is, laat dan een technicus de efficiëntie hiervan controleren. Als uw woning zich op één van de bovenste verdiepingen van een flatgebouw bevindt kunnen zich sifoneringsverschijnselen voordoen, waarbij de machine aan één stuk door water aan- en afvoert. Deze storing kan worden verholpen met een in de handel verkrijgbare anti-sifoneringsklep die op de afvoerbuis wordt aangebracht. Elektrische aansluiting Voordat u de stekker van de machine in het stopcontact steekt, moet u er zeker van zijn dat:

1) het stopcontact het maximum vermogen van de machine,

dat op het gegevensplaatje is aangegeven kan verdragen en dat hij aan de wettelijke normen voldoet;

2) de netspanning overeenkomt met de waarden op het

3) het stopcontact met de stekker van de wasmachine

correspondeert, als dit niet het geval is, dient de stekker of het stopcontact vervangen te worden, zonder gebruik te maken van tussenstekkers;

4) de elektrische huisinstallaties volgens ministeriële

verordening "geaard" moeten zijn. Indien deze norm niet nageleefd wordt, kan het bedrijf niet aansprakelijk gesteld worden. Afb. 3 Afb. 4 Afb. 758

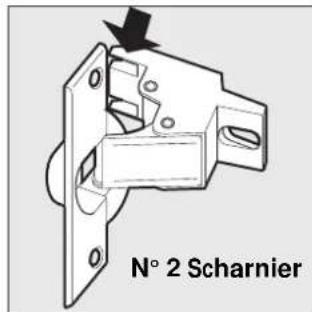

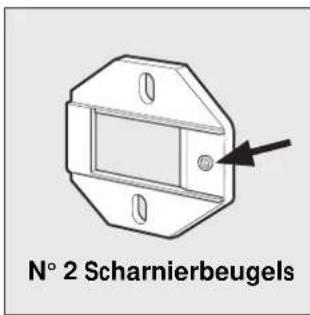

Onderdelen voor het monteren van de deur (Afb. 8-9-10-11-12-13) 6 zelfdragende schroeven l = 13 mm “type A” 2 zelfdragende schroeven l = 9 mm “type F” 2 metrische platkopschroeven l = 25 mm “type B”; voor het beveestigen van de tegenmagneet aan het kastje 4 metrische schroeven l = 15 mm “type C”; voor het monteren van de scharnierbeugels aan het kastje 4 metrische schroeven l = 7 mm “type D”; voor het monteren van de scharnieren aan de beugels Het monteren van de onderdelen op de voorkant van de machine.

• Monteer de scharnierbeugels aan de voorkant met het door een pijl in afb.8 aangegeven gat gericht naar de binnenkant van de voorkant; gebruik de schroeven van het type C.

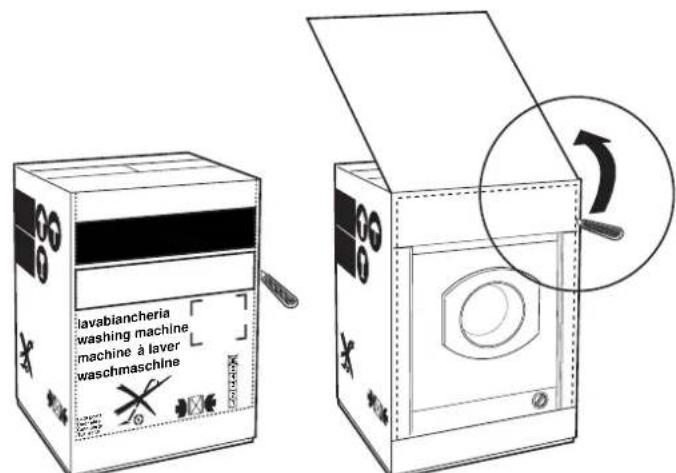

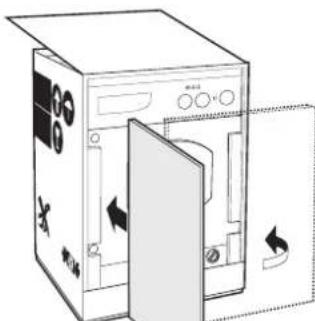

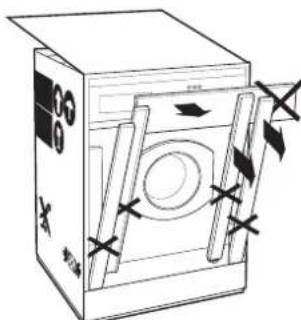

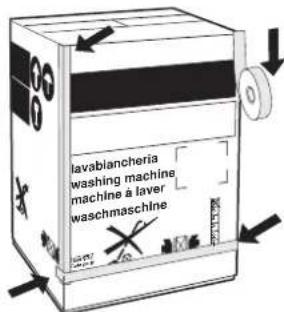

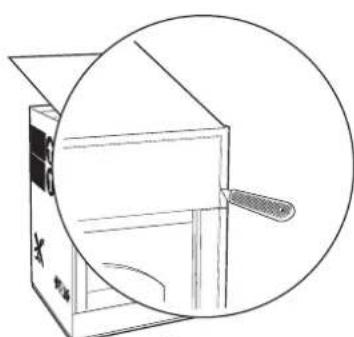

• Monteer de tegenmagneet hoog aan de andere kant met de twee schroeven van het type B. Het aanbrengen van het houten paneel op de deur en het plaatsen van de machine tussen de kastjes: Als de machine na het aanbrengen van het houten paneel nog verzonden moet worden raden wij aan hem in zijn originele verpakking te laten. De verpakking is voor dit doel zodanig gemaakt dat het houten paneel aangebracht kan worden zonder dat de machine helemaal moet worden uitgepakt (zie onderstaande afbeeldingen). Het houten paneel dat de voorkant bedekt mag niet dunner zijn dan 18 mm en kan zowel rechts als links van scharnieren worden voorzien. Voor practische redenen raden wij aan dezelfde kant voor het openen aan te houden als de deur zelf, met de scharnieren aan de linkerkant. Afb. 8 Afb. 9 Afb. 10 Afb. 11 Afb. 12 Afb. 13 N° 2 Scharnierbeugels N° 1 Tegenmagneet N° 1 Magneet N° 1 Rubber dop N° 2 Gleuf voetstuk N° 2 Scharnier

model LB 12 TX afmetingen breedte cm 59,8 hoogte cm 82 diepte cm 53,7 capa cit eit van 1 tot 5 Kg elektrische aansluitingen spanning op 220/230 Volt 50 Hz maximum vermogen 2300 W water- aansluitingen maximum druk 1 MPa (10 bar) minimum druk 0,05 MPa (0,5 bar) inhoud van de kuip 42 liter centrifugeer- snelheid tot 1150 toeren per minuut Deze apparatuur voldoet aan de volgende richtlijnen van de gemeeschap: - EEG/73/23 van 19/02/73 (Laagspanning) en successievelijke modificaties - EEG/89/336 van 03/05/89 (Electromagnetische compatibiliteit) en successievelijke modificaties 90 mm Gebruik van het boorpatroon

Plaats de bovenkant van het boorpatroon aan de bovenkant van het paneel; controleer dat het correct is geplaatst en dat het ook horizontaal gecentreerd is door zich te oriënteren aan de lijnen die aan de uiteinden zijn getekend. Merk de posities van de gaten (vier) op het houten paneel.

• Boor met een punt van de juiste afmetingen de vier gaten voor de twee scharnieren, de rubber dop en de magneet. Het monteren van de onderdelen op het houten paneel

• Breng de scharnieren aan (het bewegende deel van het scharnier moet zich naar de buitenkant van het paneel bevinden) en bevestig het met 4 schroeven van het type A.

• Breng de magneet in zijn behuizing aan, bovenaan aan de andere kant van de scharnieren en bevestig hem met twee schroeven van het type B.

• Breng de rubber dop aan in zijn behuizing onderaan. Het paneel is nu klaar om gemonteerd te worden op de machine. Het monteren van het paneel op de machine Steek de scharnierbout, aangegeven door de pijl in afb.9, in de scharnierbeugel; druk het paneel tegen de voorkant van de machine en bevestig de twee scharnieren met de twee schroeven van het type D. Het plaatsen van de machine tussen de kastjes

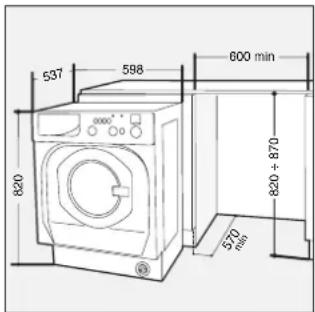

• Duw de machine in de behuizing zodat hij gelijk komt te staan met de andere meubels (afb.14).

• Draai de stelschroeven voor het op de gewenste hoogte brengen van de machine.

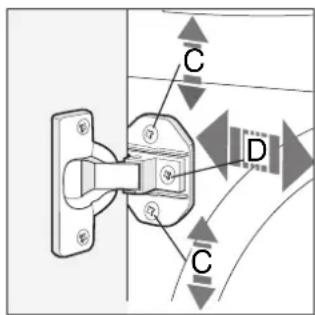

• Voor het horizontaal en vertikaal regelen van het houten paneel draait u de schroeven C en D zoals aangegeven in afb.15.

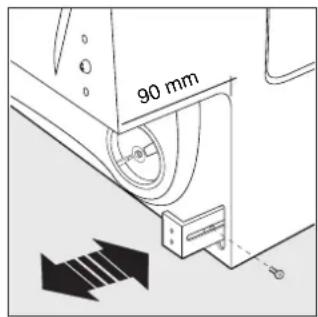

• Als de machine aan het uiteinde van de aanbouwkeuken wordt geplaatst monteert u één of beide gleuven voor de voetstukken zoals aangegeven in afb.16, met de schroeven van het type F; regel de diepte in verhouding tot de positie van het voetstuk en indien nodig bevestigt u het aan de gleuf.

Afb. 16 Afb. 14 Afb. 15 Technische eigenschappen Controleprogramma's volgens de normen IEC456: Katoenprogramma: Knop A ingesteld op programma 2; Knop B ingesteld op 60°C; Druk de knop Extra Economy.60 NL61
