GEBRUIKSAANWIJZING FDD 9640 Ariston Thermo

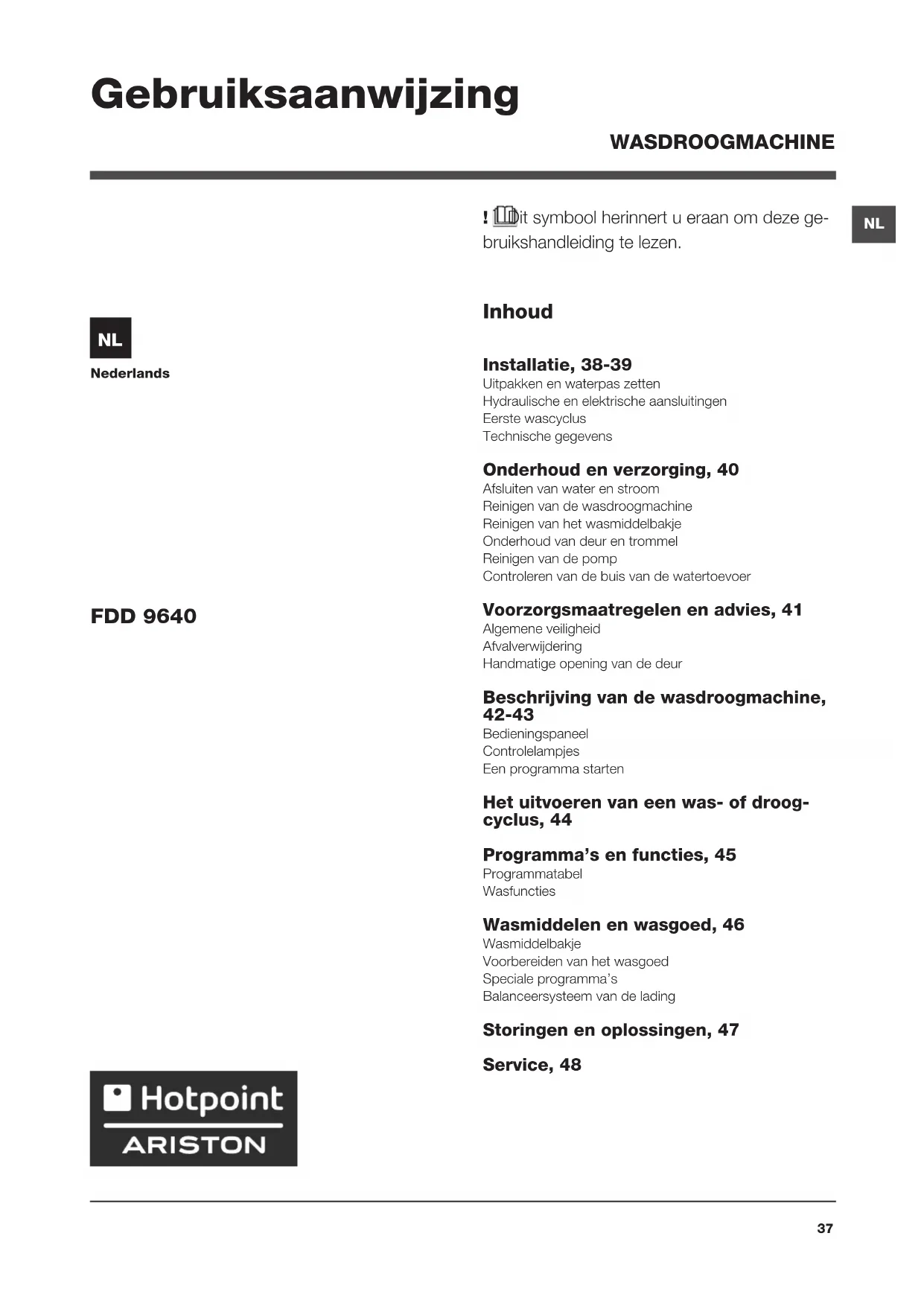

Nederlands ! Dit symbool herinnert u eraan om deze ge- bruikshandleiding te lezen. Inhoud Installatie, 38-39 Uitpakken en waterpas zetten Hydraulische en elektrische aansluitingen Eerste wascyclus Technische gegevens Onderhoud en verzorging, 40 Afsluiten van water en stroom Reinigen van de wasdroogmachine Reinigen van het wasmiddelbakje Onderhoud van deur en trommel Reinigen van de pomp Controleren van de buis van de watertoevoer Voorzorgsmaatregelen en advies, 41 Algemene veiligheid Afvalverwijdering Handmatige opening van de deur Beschrijving van de wasdroogmachine, 42-43 Bedieningspaneel Controlelampjes Een programma starten Het uitvoeren van een was- of droog- cyclus, 44 Programma’s en functies, 45 Programmatabel Wasfuncties Wasmiddelen en wasgoed, 46 Wasmiddelbakje Voorbereiden van het wasgoed Speciale programma’s Balanceersysteem van de lading Storingen en oplossingen, 47 Service, 48

FDD 9640 Gebruiksaanwijzing WASDROOGMACHINE38

Een correcte nivellering geeft de machine sta- biliteit en voorkomt trillingen, lawaai en het zich verplaatsen van de automaat tijdens de werking. In het geval van vloerbedekking of een tapijt regelt u de stelvoetjes zodanig dat onder de wasmachine genoeg plaats is voor ventilatie. Hydraulische en elektrische aan- sluitingen Aansluiting van de watertoevoerbuis

1. Sluit de toevoerbuis

aan op de koudwater- kraan met een mon- dstuk met schroefdra- ad van 3/4 gas (zie afbeelding). Voordat u de wasdroogmachine aansluit moet u het wa- ter laten lopen totdat het helder is.

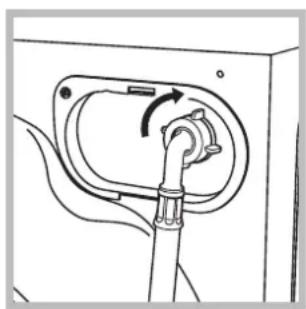

2. Verbind de waterto-

evoerbuis aan de wa- sdroogmachine door hem op de betreffende watertoevoer te schro- even, rechtsboven aan de achterkant (zie af- beelding).

3. Let erop dat er geen knellingen of kronkels in

de buis zijn. ! De waterdruk van de kraan moet zich binnen de waarden van de tabel Technische Gegevens bevinden (zie bladzijde hiernaast). ! Als de toevoerbuis niet lang genoeg is moet u zich wenden tot een gespecialiseerde winkel of een bevoegde installateur. ! Gebruik nooit tweedehands buizen. ! Gebruik de buizen die bij het apparaat worden geleverd. Installatie ! Het is belangrijk deze handleiding te bewaren voor latere raadpleging. In het geval u het appa- raat verkoopt, of u verhuist, moet het boekje bij de wasdroogmachine blijven zodat de nieuwe gebruiker de functies en betreffende raadgevin- gen kan doornemen. ! Lees de instructies aandachtig door: u vindt er belangrijke informatie betreffende installatie, gebruik en veiligheid. Uitpakken en waterpas zetten Uitpakken

1. De wasdroogmachine uitpakken.

2. Controleer of de wasdroogmachine geen

schade heeft geleden gedurende het vervoer. Indien dit wel het geval is moet hij niet worden aangesloten en moet u contact opnemen met de handelaar.

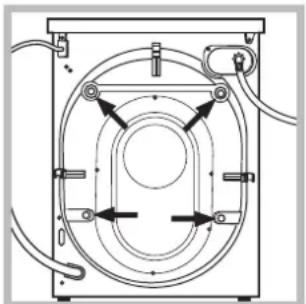

schroeven die het ap- paraat beschermen tijdens het vervoer en de rubberen ring met bijbehorende afstan- dsleider die zich aan de achterkant bevinden (zie afbeelding).

4. Sluit de openingen af met de bijgeleverde

5. Bewaar alle onderdelen: mocht de wasdro-

ogmachine ooit worden vervoerd, dan moeten deze weer worden aangebracht. ! Het verpakkingsmateriaal is geen speelgoed voor kinderen. Waterpas zetten

1. Installeer de wasdroogmachine op een rechte

en stevige vloer en laat hem niet steunen tegen een muur, meubel of dergelijke.

2. Als de vloer niet vol-

ledig horizontaal is kunt u de onregelmatigheid opheffen door de stel- voetjes aan de voor- kant losser of vaster te schroeven (zie afbeel- ding); de inclinatiehoek, gemeten ten opzichte van het werkvlak, mag de 2° niet overschrijden.39

Aansluiting van de afvoerbuis Verbind de buis, zon- der hem te buigen, aan een afvoerleiding of aan een afvoer in de muur tussen de 65 en 100 cm van de grond af of hang hem aan de rand van een wasbak of badkuip, en bind de bijgeleverde steun aan de kraan (zie af- beelding). Het uiteinde van de afvoerslang mag niet onder water hangen. ! Gebruik nooit verlengstukken voor de buis; in- dien dit niet te vermijden is moet het verlengstuk dezelfde doorsnede hebben als de oorspronke- lijke buis en mag hij niet langer zijn dan 150 cm. Elektrische aansluiting Voordat u de stekker in het stopcontact steekt moet u zich ervan verzekeren dat:

• hetstopcontactgeaardisenvoldoetaande geldende normen;

• hetstopcontacthetmaximumvermogenvan de wasdroogmachine kan dragen, zoals aan- gegeven in de tabel Technische Gegevens (zie hiernaast);

• despanningzichbevindttussendewaarden die zijn aangegeven in de tabel Technische Ge- gevens (zie hiernaast);

• decontactdoosgeschiktisvoordestekker van de wasdroogmachine. Indien dit niet zo is moet de stekker of het stopcontact vervangen worden. ! De machine mag alleen binnenshuis op een vorstvrije en droge plek worden geïnstalleerd om elektronische schade door bevriezing of condensatie te voorkomen. ! Als de wasdroogmachine is geïnstalleerd moet het stopcon tact gemakkelijk te bereiken zijn. ! Gebruik geen verlengsnoeren of dubbelstekkers. ! Het snoer mag niet gebogen of samengedrukt worden. ! De voedingskabel mag alleen door een bevo- egde installateur worden vervangen. Technische gegevens Model FDD 9640 Afmetingen breedte cm 59,5 hoogte cm 85 diepte cm 60,5 Vermogen van 1 tot 9 kg voor het wassen; van 1 tot 6 kg voor het drogen; Elektrische aansluitin- gen zie het typeplaatje met de technische eigenschappen dat op het apparaat is bevestigd Aansluiting waterleiding max.druk1MPa(10bar) min.druk0,05MPa(0,5bar) Inhoud trommel 62 liters Snelheid centrifuge tot 1400 toeren per minuu Controle- program- ma’s vol- gens de reglement EN 50229 wassen: programma 2; temperatuur 60°C (2

druk op de toets); uitgevoerd met 9 kg lading. drogen: het drogen van de kleinste lading (3kg) moet worden uitgevoerd door het selecteren van het droogni- veau “EXTRA”. De lading moet bestaan uit 3 lakens, 2 kussensloop en 1 handdoek; het drogen van het overgeble- ven wasgoed moet worden uitgevoerd door het droogni- veau “EXTRA” te selecteren. Deze apparatuur voldoet aan de volgende CE voorschriften: - 2004/108/CE (Elektroma- gnetische compatiabiliteit)

- 2006/95/CE (Laagspanning) Belangrijk! De fabrikant kan niet aansprakelijk worden gesteld wanneer deze normen niet worden nageleefd. Eerste wascyclus Na de installatie en voor u de wasautomaat in gebruik neemt, dient u een wascyclus uit te voeren met wasmiddel maar zonder wasgoed, op het programma wasmachine reinigen (zie “Reinigen van de wasautomaat”).40

Onderhoud van deur en trommel

• Laatdedeuraltijdopeenkierstaanomnare luchtjes te vermijden. Reinigen van de pomp De wasdroogmachine is voorzien van een zel- freinigende pomp en hoeft dus niet te worden onderhouden. Het kan echter gebeuren dat kleine voorwerpen (muntjes, knopen) in het vo- orvakje dat de pomp beschermt en zich aan de onderkant ervan bevindt, terechtkomen. ! Verzeker u ervan dat de wascyclus klaar is en haal de stekker uit het stopcontact. Toegang tot het voorvakje: 1 . v e r w i j d e r h e t a f d e k p a n e e l a a n de voorkant van de w a s d r o o g m a c h i - ne met behulp van een schroevendraaier (zie afbeelding);

eraf, tegen de klok in (zie afbeelding): het is normaal dat er een beetje water uit komt;

3. maak de binnenkant goed schoon;

4. schroef het deksel er weer op;

5. monteer het paneel weer, met de haakjes

goed bevestigd in de juiste openingen, voordat u het paneel tegen de machine aandrukt. Controleren van de buis van de watertoevoer Controleer minstens eenmaal per jaar de slang van de watertoevoer. Als er barstjes of scheuren in zitten moet hij vervangen worden: gedurende het wassen kan de hoge waterdruk onverwachts breuken veroorzaken. ! Gebruik nooit tweedehands buizen. Onderhoud en verzorging Afsluiten van water en stroom

• Sluitnaiederewasbeurtdekraanaf.Hiermee beperkt u slijtage van de waterinstallatie van de wasmachine en voorkomt u lekkage.

• Sluit altijd eerst de stroomafvoordat ude wasdroogmachine gaat schoonmaken en gedurende onderhoudswerkzaamheden. Reinigen van de wasdroogmachine

• Debuitenkantenderubberenonderdelenkun- nen met een spons en een lauw sopje worden schoongemaakt. Gebruik nooit schuurmiddelen of oplosmiddelen.

• Dewasdroogmachinebeschiktovereenpro- gramma“WASMACHINEREINIGEN”voorhet reinigen van de binnenkant van de automaat. Dit moet worden uitgevoerd als de automaat volledig leeg is. Het wasmiddel (circa 10% van de hoeveelheid die wordt aanbevolen voor een niet zo vuile was) of de speciale reinigingsmiddelen voor wasautomaten kunnen worden gebruikt als hulpmiddelen tijdens dit wasprogramma. We raden u aan dit reini- gingsprogramma elke 40 wascycli uit te voeren. Om dit programma te activeren drukt u tegeli- jkertijd 5 sec. op de toetsen A en B (zie afb.). Het programma start automatisch en heeft een duur van circa 70 minuten. Om de cyclus te beëindigen drukt u op de toets START/PAUSE. Reinigen van het wasmiddelbakje Verwijder het bakje door het op te lichten en naar voren te trek- ken (zie afbeelding). Was het onder stro- mend water. Dit moet u regelmatig doen.

Voorzorgsmaatregelen en advies ! De wasmachine is ontworpen en geproduceerd volgens de internationale veiligheidsnormen. Deze aanwijzingen zijn voor uw eigen veiligheid geschreven en moeten aandachtig worden doorgenomen. Algemene veiligheid

• Ditapparaatisuitsluitendontworpenvoorhuishoudelijk niet-professioneel gebruik.

• Ditapparaatmagalleendoorkinderenvan8jaar en ouder, door personen met een beperkt licha- melijk, sensorieel of geestelijk vermogen, of met onvoldoende ervaring of kennis worden gebruikt, mits ze worden begeleid, of wanneer zij toereikende instructies hebben gekregen betreffende het veilige gebruik van het apparaat en mits zij op de hoogte zijn van de betreffende gevaren. Kinderen mogen niet met het apparaat spelen. Onderhoud en reini- ging mogen niet door kinderen zonder supervisie worden uitgevoerd. - Geen ongewassen kledingstukken drogen. - Kleding die bevuild is met stoffen zoals kookolie, aceton, alcohol, benzine, kirosine, vlekkenver- wijderaar, terpentine, was en stoffen om was te verwijderen moet met een grotere hoeveelheid wasmiddel in warm water gewassen worden alvorens de kleding in de wasdroger te drogen. - Voorwerpen zoals schuimrubber, douche- mutsen, waterdichte stoffen, artikelen met een rubberen kant en kleding of kussens die onderdelen van schuimrubber bevatten mogen niet in de wasdroger gedroogd worden. - Wasverzachter en gelijksoortige producten moeten overeenkmostig de instructies van de fabrikant gebruikt worden. - Het laatste deel van een droogcyclus wordt uit- gevoerd zonder warmte (koelcyclus) om te zor- gen dat de artikelen niet beschadigd worden. LET OP: Stop de wasdroger nooit voordat het droogprogramma beeindigd is. In dit geval snel al het wasgoed uit de droger halen en het wa- sgoed ophangen om het snel te laten drogen.

• Raakdemachinenietaanalsublootsvoetsbentofmet natte of vochtige handen of voeten.

• Trekdestekkernooituithetstopcontactdooraanhetsnoer te trekken, maar altijd door de stekker zelf beet te pakken.

• Raakhetafvoerwaternietaanaangezienhetzeerheet kan zijn.

• Forceer nooit de deur van de Wasdroogmachine: het veiligheidsmechanisme dat een ongewild openen van de deur voorkomt, kan beschadigd worden.

• Probeeringevalvanstoringennooitzelfdeinterneme- chanismen van de Wasdroogmachine te repareren.

• Zorgervoordatkleinekinderenniettedichtbijdemachine komen als deze in werking is.

• Alshetapparaatverplaatstmoetwordendoeditdanmet twee of drie personen tegelijk en heel voorzichtig. Doe dit nooit alleen, want het apparaat is erg zwaar.

• Voordat u het wasgoed in de automaat laadt, moet u controleren of hij leeg is.

• Deglazenruitwordtwarmgedurendehetdrogen.

• Drooggeen wasgoed dat met ontvlambare oplosmiddelen is gewassen (b.v. trieline).

• Drooggeenschuimrubberofelastomerenof kledingstukken met rubberen opschriften e.d.

• Controleerdatgedurendehetdrogendewaterkraanopenis.

• Kinderenvan3jaarofmindermogennietdichtbij de droger komen, tenzij onder constant toezicht. Handmatige opening van de deur Mochterinhethuisgeenstroomaanwezigzijnenuwilt het deurtje openen om de was op te hangen, dan dient u het volgende te doen:

1. haal de stekker uit het

2. controleer dat het water-

niveau in de automaat lager is dan het deurtje; als dat niet het geval is kunt het water weg laten lopen door middel van de afvoerbuis en dit opvangen in een emmer, zoals aangegeven in de afbeelding.

3. verwijder het afdekpaneel

aan de voorkant van de wa- sdroogmachine met behulp van een schroevendraaier (zie afbeelding).

4. trek het lipje dat wordt aangegeven in de afbeelding

naar voren totdat het plastic bandje loskomt; trek hem daarna naar beneden en open tegelijkertijd de deur.

5. monteer het paneel weer, met de haakjes goed beve-

stigd in de juiste openingen, voordat u het paneel tegen de machine aandrukt.

• Verwijderallevoorwerpen,zoalsaanstekers en lucifers, uit de zakken. Afvalverwijdering

• Hetwegdoenvanhetverpakkingsmateriaal:houdtuaande plaatselijke normen zodat het materiaal hergebruikt kan worden.

• DeEuropeseRichtlijn2012/19/EU-WEEEoverVernieti- ging van Electrische en Electronische Apparatuur, vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de “afvalcon- tainer met een kruis erdoor” herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld.Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.42

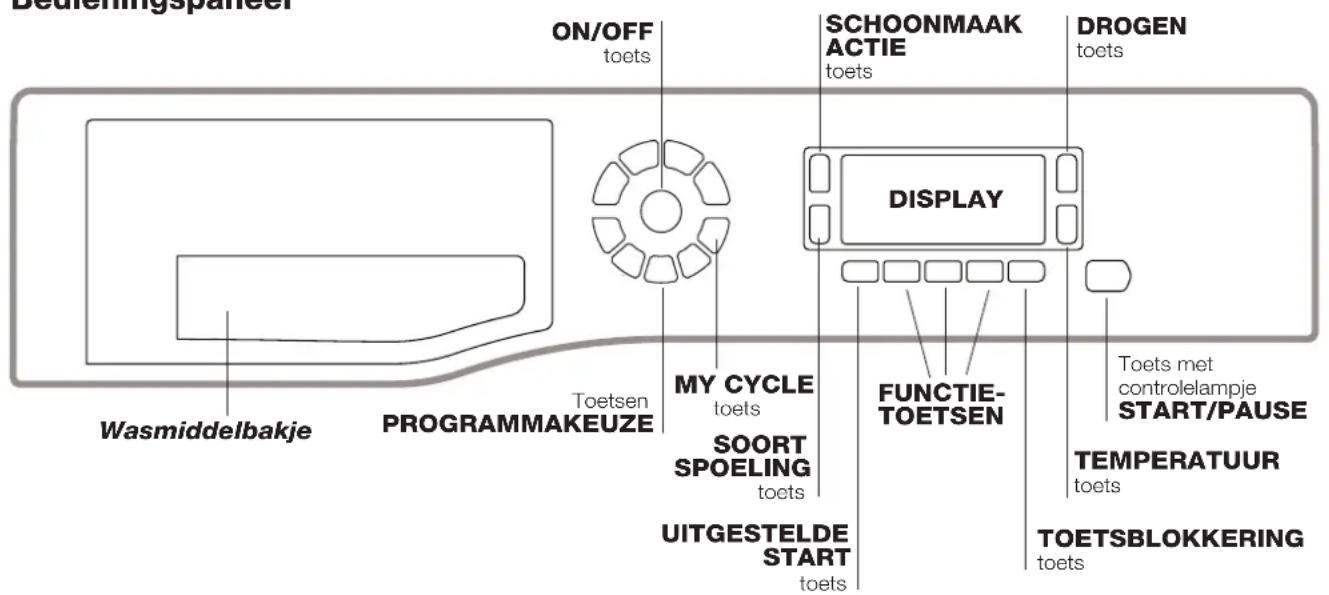

Wasmiddelbakje: voor wasmiddelen en wasversterkers (zie “Wasmiddelen en wasgoed”). Toets ON/OFF : druk even op de toets om de wasdro- ogmachine aan of uit te zetten. Het groene START/PAUSE controlelampje dat langzaam knippert geeft aan dat de wa- sdroogmachine aanstaat. Om de wasdroogmachine tijdens de wascyclus uit te zetten moet u de toets iets langer, circa 3 seconden, ingedrukt te houden. Als u de toets kort, of per ongeluk indrukt zal de wasdroogmachine niet uitgaan. Als u de wasdroogmachine tijdens de wascyclus uitdoet wordt de cyclus automatisch geannuleerd. Toetsen PROGRAMMAKEUZE: voor het instellen van het gewenste programma (zie “Programmatabel”). Toets MY CYCLE: druk op deze toets om de wascyclus en uw persoonlijke instellingen op te slaan. Om een voorheen opgeslagenwascyclustestartendruktuopdetoetsMY CYCLE. FUNCTIETOETSEN: druk op de toets om de gewenste functie te selecteren. Op het display gaat het bijbehorende controlelampje aan. Toets SCHOONMAAK ACTIE : druk op deze toets om de gewenste wasintensiteit te kiezen. Toets SOORT SPOELING : druk op deze toets om de gewenste spoeling te kiezen. Toets DROGEN : voor het instellen van de gewenste droging. Toets TEMPERATUUR : druk hierop om de temperatuur te verlagen: de waarde wordt op het display aangegeven. Beschrijving van de wasdroogmachine DROGEN toetsToets met controlelampje START/PAUSE Bedieningspaneel TEMPERATUUR toets Wasmiddelbakje FUNCTIE- TOETSEN ON/OFF toets Toetsen PROGRAMMAKEUZE TOETSBLOKKERING toets DISPLAY UITGESTELDE START toets MY CYCLE toets Toets TOETSBLOKKERING : om de blokkering van het bedieningspaneel te activeren dient u de toets circa 2 seconden lang ingedrukt te houden. Het ontstoken symbool geeft aan dat het bedieningspaneel geblokkeerd is. Op deze manier kunt u voorkomen dat er ongewilde wijzigingen aan de programma’s worden aangebracht, bijvoorbeeld bij aanwezigheid van kinderen. Om de blokkering van het bedieningspaneel te deactiveren dient u de toets circa 2 seconden lang ingedrukt te houden. Toets UITGESTELDE START : druk hierop om een uitgestelde start van het gekozen programma in te stellen. De vertraging wordt door het display aangegeven. Toets met controlelampje START/PAUSE: als het groene controlelampje langzaam knippert, moet u op de toets dru- kken om de wascyclus te starten. Als de cyclus is gestart blijft het controlelampje vast aanstaan. Als u de wascyclus wilt PAUSEren drukt u nogmaals op de toets; het controlelampje wordt oranje en gaat knipperen. Als het symbool niet aan is kunt u de deur openen. Om het programma te hervatten drukt u opnieuw op de toets. Stand- by modus Deze wasdroogmachine beschikt, in overeenkomst met de nieuwe normen betreffende de energiebesparing, over een systeem wat het apparaat automatisch na 30 minuten uitschakelt (stand-by) indien men het niet gebruikt. Druk kort op de ON/OFF toets en wacht tot de wasdroogmachine weer aangaat. Gebruik in off-mode: 0,5 W Gebruik in Left-on: 8 W SCHOONMAAK ACTIE toets SOORT SPOELING toets43

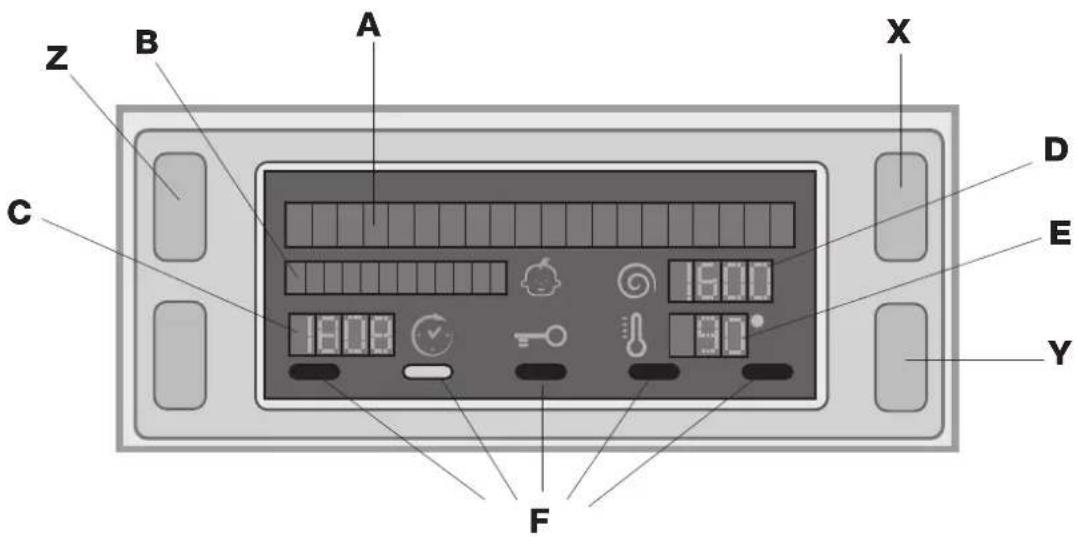

Display Het display is nodig om de wasdroogmachine te programmeren en geeft meerdere soorten informatie. In de twee bovenste vakken A en B verschijnen het geselecteerde was- of droogprogramma, de lopende wasfase (het droo- gniveau of de geselecteerde droogtijd) en alle aanwijzingen met betrekking tot het verloop van het wasprogramma. In het vak C verschijnt de resterende tijd tot het einde van de wascyclus. Indien een UITGESTELDE START is geselecteerd verschijnt de resterende tijd tot aan de start van het geselecteerde wasprogramma. In het vak D verschijnthetmaximalecentrifugetoerentaldathetapparaatkanuitvoerenbijhetingesteldeprogramma.Alshet programma geen centrifuge voorziet dan zal er in dit vak niets verschijnen. In het vak E verschijntdemaximaletemperatuurdieukuntselecterenbijhetingesteldeprogramma.Alshetprogramma geen instelling van de temperatuur voorziet dan zal er in dit vak niets verschijnen. De controlelampjes F hebben betrekking tot de functies en zullen aangaan als de geselecteerde functie compatibel is met het ingestelde programma. Symbool Deur geblokkeerd Het symbool geeft aan dat de deur is geblokkeerd om ongewild openen te vermijden. Om schade te voorkomen moet u wachten tot het symbool uitgaat voordat u de deur van de wasdroogmachine opent. N.B.: als de functie UITGESTELDE START actief is kunt u de deur niet openen. Om hem toch te openen zet u het apparaat op PAUSE door middel van de START/PAUSE toets. ! Wanneer u het apparaat voor het eerst aanzet kunt u een taal selecteren en zal op het display automatisch het menu taal selecteren verschijnen. Om de gewenste taal te selecteren drukt u op de toetsen X en Y. Om uw keuze te bevestigen drukt u op de toets Z. Als u van taal wilt veranderen, schakelt u de wasdroogmachine uit en drukt u tegelijkertijd op de toetsen X, Y, Z, totdat u een geluidssignaal hoort. Nu zal opnieuw het menu voor de taalselectie verschijnen.

Het uitvoeren van een wascyclus

2. HET WASGOED INLADEN. Open de deur. Laad het

wasgoed in en zorg ervoor nooit de laadhoeveelheid te overschrijden aangegeven in de programmatabel op de volgende bladzijde.

3. WASMIDDEL DOSEREN. Trek het bakje naar buiten en

doe het wasmiddel in de speciale bakjes, zoals aangegeven in “Wasmiddelen en wasgoed”.

5. KIES HET PROGRAMMA. Druk op een van de toetsen van

dePROGRAMMAKEUZEomhetgewensteprogrammate selecteren. De naam van het programma verschijnt op het display; hieraan worden automatisch een temperatuur en een centrifugesnelheid gekoppeld die naderhand kunnen worden gewijzigd. Op het display verschijnt de duur van de cyclus.

6. DE WASCYCLUS AANPASSEN. Druk op de speciale toetsen:

Wijzigen van de temperatuur. De wasdroogmachine selecteertautomatischdemaximaletemperatuurdievoor hetingesteldeprogrammagelden.Dezemaximumwaarden kunnen niet worden overschreden. Door op de toets te drukken kunt u de temperatuur langzaamaan verlagen, tot aan de koude wascyclus “OFF”. Als u nogmaals op de toetsen druktzultuopdemaximaaltoegestanewaardenterugkeren. ! Uitzondering: als u het programma 2 (40°C) (1

druk op de toets) selecteert kunt u de temperatuur tot op 90° instellen. Een uitgestelde start instellen. Om de uitgestelde start van het gekozen programma in te stellen drukt u op de betreffende toets totdat u de gewenste vertraging heeft bereikt. Als deze optie is geactiveerd verschijnt op het display het symbool . Om de uitgestelde start te annuleren drukt u net zolang op de toets tot op het display de tekst OFF verschijnt. Het drogen instellen. Door een of meerdere malen op de toets te drukken stelt u de gewenste droogstand in. Er zijn twee mogelijkheden: A - Aan de hand van het gewenste droogniveau: Strijk: geschikt voor wasgoed dat naderhand moet worden gestreken. De overgebleven vochtigheid zal de vouwen verzachten en het verwijderen ervan vergemakkelijken. Hanger: ideaal voor die kledingstukken die geen volledige droging nodig hebben. Kast: geschikt voor wasgoed dat direct in de kast kan worden gelegd, zonder te worden gestreken. Extra: geschikt voor wasgoed dat volledig droog moet zijn, zoals handdoeken en badjassen. B - Op tijdsbasis: van 20 tot 180 minuten. Als in een uitzonderlijk geval de lading wasgoed voor wassen en drogen meerisdanhettoegestanemaximum,danvoertueersthetwassenuit. Aan het einde hiervan verdeelt u de lading en laadt u één gedeelte in de trommel. Volg nu de aanwijzingen voor het uitvoeren van “Alleen drogen”. Herhaal deze handelingen met de rest van de lading. Aan het einde van de droogcyclus wordt altijd een afkoeltijd ingezet. Alleen drogen Selecteer met de programmaknop een droogniveau ( - - ) aan de hand van het type materiaal. Het is ook mogelijk het gewenste niveau of de tijd van het drogen in te stellen met de toets DROGEN . Als u met de programmaknop het droogniveau katoen selec- teert en u op de toets “Eco” drukt, zal er een automatische droging plaatsvinden waarmee u een aanzienlijke energiebe- sparing bereikt. Dit gebeurt dankzij een optimale combinatie van de luchttemperatuur en de duur van de cyclus. Op het display verschijnt het droogniveau “Eco. De gewenste wasintensiteit te kiezen. Metdeoptie kunt u het wasprogramma optimaliseren op basis van de vuilgraad van het wasgoed en de gewenste wasintensiteit. Selecteer het wasprogramma, de cyclus wordt automatisch ingesteld op het niveau “Normaal”, dat geoptimaliseerd is voor middelmatig vuile was (deze instelling geldt niet voor de cyclus “Wol” die automatisch wordt ingesteld op het niveau “Delicaat”). Voor zeer vuile was drukt u op de toets totdat u het niveau “Super Wash” bereikt. Dit niveau garandeert een kwalitatief zeer hoog wasresultaat dankzij het gebruik van een grotere hoeveelheid water in de beginfase van de cyclus, en een grotere mechanische beweging van de trommel. Hierdoor worden zelfs de hardnekkigste vlekken verwijderd. Kan met of zonder bleekmiddel gebruikt worden. Als u bleekmideel wil toevoegen plaatst u het bijgeleverde bakje 4 in vakje 1. Schenk het bleekmiddel en zorg ervoor nooithet“max”niveau,aangegevenopdecentralespil,te overschrijden (zie fig. op pag. 46). Voor niet zo vuile was of voor een voorzichtigere behandeling van het wasgoed drukt u op de toets totdat u het niveau “Delicaat” bereikt. Deze cyclus zorgt voor een beperktere mechanische beweging waardoor fijne was perfect kan worden gewassen. Indien het niet mogelijk is de bestaande afregeling in te stellen of te wijzigen, verschijnt op het display de tekst “Niet Actief”. Het soort spoeling instellen. Metdeoptie kunt u het type spoeling selecteren voor eenmaximalezorgvandegevoeligehuid.Deeerstekeerdat u op de toets drukt selecteert u het niveau “Extra spoelen” waarmeeeenextraspoelcycluswordtingesteldomalle sporen van wasmiddel te verwijderen. De tweede keer dat u op de toets drukt selecteert u het niveau “Gevoelige Huid” waarmeeutweeextraspoelcycliinstelt.Ditwordtaangeraden voor de gevoeligere huid. Door drie keer op de toets te drukken stelt u het niveau “Anti-allergie” in, waarmee u 3 aanvullende spoelbeurten kunt selecteren, naast de standaard spoelbeurten van de cyclus. Als u de optie activeert met cycli op een temperatuur van 40° kunt u de belangrijkste allergenen zoals katten- en hondenhaar en stuifmeel verwijderen. Bij cycli met temperaturen van meer dan 40° bereikt u een zeer goed anti-allergie beschermingsniveau. Druk nogmaals op deze toets om terug te keren naar het type “Normaal spoelen” spoeling. Indien het niet mogelijk is de bestaande afregeling in te stellen of te wijzigen, verschijnt op het display de tekst “Niet Actief”. De eigenschappen van de cyclus wijzigen.

• Drukopdetoetsomdefunctieteactiveren.Het controlelampje dat bij de toets hoort gaat aan.

• Druknogmaalsopdetoetsomdefunctietedeactiveren. Het controlelampje gaat uit. ! Als de gekozen functie niet geschikt is voor het ingestelde programma gaat het controlelampje knipperen en zal de functie niet worden geactiveerd. ! Als de geselecteerde functie niet compatibel is met een optie die daarvòòr is ingesteld, zal het controlelampje van de eerder geselecteerde functie gaan knipperen en zal alleen de tweede functie worden geactiveerd; het controlelampje van de geactiveerde functie zal aangaan. ! De functies kunnen van invloed zijn op de aanbevolen washoeveelheid en/of de duur van de cyclus.

7. HET PROGRAMMA STARTEN. Druk op de toets START/

PAUSE. Het betreffende controlelampje zal aangaan met een groen licht en de deur wordt geblokkeerd (het symool DEUR GEBLOKKEERD is aan). Tijdens het wassen zal op het display de naam van de lopende wasfase verschijnen. Om een programma te wijzigen terwijl de cyclus bezig is moet u de wasdroogmachine pauzeren door middel van de toets START/ PAUSE (het controlelampje START/PAUSE gaat langzaam knipperen met een oranje licht); selecteer daarna de gewenste cyclus en druk opnieuw op de toets START/PAUSE. Om de deur te openen terwijl de cyclus bezig is, drukt u op de START/ PAUSE toets. Als het symbool DEUR GEBLOKKEERD uit is kunt u de deur openen. Druk nogmaals op de START/PAUSE toets om het programma te hervatten vanaf het punt dat het werd onderbroken.

8. EINDE VAN HET PROGRAMMA.Detekst“EINDECYCLUS”

verschijnt op het display. Als het symbool DEUR GEBLOKKEERD uitgaat kunt u de deur openen. Open het deurtje, laad het wasgoed uit en schakel het apparaat uit. ! Als u een reeds gestarte cyclus wilt annuleren drukt u langere tijd op de toets . De cyclus wordt onderbroken en het apparaat gaat uit.45

Programma’s en functies Programmatabel Wasfuncties ! Als de gekozen functie niet geschikt is voor het ingestelde programma gaat het controlelampje knipperen en zal de functie niet worden geactiveerd. ! Als de geselecteerde functie niet compatibel is met een optie die daarvòòr is ingesteld, zal het controlelampje van de eerder geselecteerde functie gaan knipperen en zal alleen de tweede functie worden geactiveerd; het controlelampje van de geactiveerde functie zal aangaan. Snelle was Als u deze optie selecteert verkort u de duur van het program- ma tot aan 50%, aan de hand van de gekozen cyclus, en zorgt u als gevolg voor een aanzienlijke water- en energiebe- sparing. Gebruik deze cyclus voor niet zo vuil wasgoed. Door het drukken op deze toets vermindert de snelheid van de centrifuge. Eco De functie Eco draagt bij aan energiebesparing door het voor het wassen van het wasgoed niet te verwarmen: een voordeel voor zowel het milieu als de energierekening. De versterkte werking en het geoptimaliseerde waterverbruik garanderen uitstekende resultaten met een gelijke gemiddelde tijdsduur als een standaardcyclus. Om betere wasresultaten te verkrijgen, wordt het gebruik van een vloeibaar wasmiddel aanbevolen. Als u ook de functie drogen kiest zal aan het einde van de wascyclus automatisch een droogcyclus worden uitgevoerd die ook voor een aanzienlijke energiebesparing zal zorgen. Dit gebeurt dankzij een optimale combinatie van de luchttempe- ratuur en de duur van de cyclus. Op het display verschijnt het droogniveau “Eco”. De duur van de cyclus die wordt aangegeven op het display of op de gebruiksaanwijzing is een geschatte waarde die wordt gecalculeerd bij standaard omstandigheden. De effectieve tijd kan varië- ren aan de hand van talloze factoren zoals temperatuur en druk van de watertoevoer, de kamertemperatuur, de hoeveelheid wasmiddel, de hoeveelheid en type lading, de balancering van de was en de geselecteerde aanvullende opties.Voor alle Test Institutes: 1) Controleprogramma volgens de reglement EN 50229: stel het programma 2 in op 60°C (2 druk op de toets).2) Programma katoen lang: stel het programma 2 in op 40°C (2 druk op de toets).Programma’sBeschrijving van het ProgrammaMaximale Temp (°C) Maxi-maal to-erental (toeren per minuut)DrogenWasmiddelMaxi-male lading (kg) Duur cyclusWassenBleek- middelWasver-zachter CLEAN Plus Vlekkenverwijdering

druk op de toets)40° 1400

druk op de toets)40° 1200

druk op de toets): niet zo vuile witte en bonte fijne was. 40° (Max.90°)

druk op de toets) (1): zeer vuile wit en kleurecht bont wasgoed. 60° 1400

druk op de toets) (2): niet zo vuile witte en bonte fijne was. 40° 1400

druk op de toets): niet zo vuile witte en bonte fijne was. 20° 1400

druk op de toets): voor wol, kasjmier, etc. 40° 800

druk op de toets)30° 0

Geheugen (My Cycle): maakt het memoriseren van ieder soort wassen mogelijk.

Snelle was 30’: voor het snel opfrissen van niet zo vuil wasgoed (niet geschikt voor wol, zijde en handwas). 30° 800 -

druk op de toets)- - - - - 6 Synthetisch Droog

druk op de toets)- - - - - 4 Wol Droog

druk op de toets)- - - - - 2 Delprogramma’sCentrifuge (1 druk op de toets) - 1400 - - - 9Spoelen (2 druk op de toets) - 1400

druk op de toets) - 0 - - - - 9 U kunt de duur van de wasprogramma’s op het display controleren.46

Wasmiddelen en wasgoed Wasmiddelbakje Een goed wasresultaat hangt ook af van de juiste dosis wasmiddel: te veel wasmiddel maakt het wassen niet be- ter. Het wasmiddel blijft aan de binnenzijde van de wasdro- ogmachine zitten en zorgt voor het vervuilen van het milieu. ! Gebruik nooit wasmiddelen voor handwas aangezien die te veel schuim vormen. Trek het laatje naar voren en giet het wasmiddel of de wasversterker er als volgt in: Vak 1: Wasmiddel voor hoofdwas (poeder of vlo- eibaar) Als u een vloeibaar wasmid- del gebruikt raden we u aan het bijgeleverde schotje A te gebruiken voor een correcte dosering. Voor het gebruik van poederwasmiddel doet u het schotje terug in de opening B. Vak 2: Wasversterkers (wasverzachter, enz.) De wasverzachter mag niet boven het roostertje uitkomen. Extra bakje 3: Bleekmiddel Voorbereiden van het wasgoed

• Verdeelhetwasgoedvolgens: - het soort stof / het symbool op het etiket. - de kleuren: scheid de bonte was van de witte was.

• Leegdezakkenencontroleerdeknopen.

• Overschrijdhetaangegevengewicht,berekendvoor droog wasgoed, nooit: zie “Programmatabel”. Hoeveel weegt wasgoed? 1 laken 400-500 g. 1 sloop 150-200 g. 1 tafelkleed 400-500 g. 1 badjas 900-1200 g. 1 handdoek 150-250 g. Speciale programma’s Vlekkenverwijdering: dit programma is geschikt voor het wassen van zeer vuil kleurvast wasgoed. Het program- ma garandeert een hogere wasklasse dan de standaard klasse(klasseA).Mengtijdensditprogrammanooitkle- ding van verschillende kleuren. We raden u aan waspoeder te gebruiken. We raden u aan hardnekkige vlekken voor te behandelen met wasversterkers. Als u een droogfunctie aan het einde van de wascyclus se- lecteert, wordt automatisch een droogcyclus uitgevoerd zoals in de buitenlucht zou plaatsvinden. De voordelen zijn het niet geel worden van de was door de zonnestralen en het grijs worden ervan als gevolg van de kleine stofdeeltjes die in de lucht aanwezig zijn. U kunt droogcycli alleen op niveaus instel- len. We raden u aan het droogniveau “Hanger” te gebruiken. Anti Vleck Snel: het programma is ontwikkeld om kledingstukken met moeilijke vlekken die dezelfde dag gemaakt zijn in een uur te wassen. Het programma is ge- schikt voor bonte was van gemengde vezels. Er wordt een optimale bescherming gegarandeerd. Als u een droogfunctie aan het einde van de wascyclus selecteert, wordt automatisch een droogcyclus uitgevoerd zoals in de buitenlucht zou plaatsvinden. De voordelen zijn het niet geel worden van de was door de zonnestralen en

het grijs worden ervan als gevolg van de kleine stofdeeltjes die in de lucht aanwezig zijn. U kunt droogcycli alleen op niveaus instellen. We raden u aan het droogniveau “Han- ger” te gebruiken. Katoen 20°C: ideaal voor een lading vuil katoen. De opti- male prestaties, zelf met koud water, die kunnen worden ver- geleken met een wascyclus op 40°C, worden gegarandeerd door een mechanische werking die de snelheid varieert met herhaaldelijke en zeer dicht op elkaar liggende piekvariaties. Wol (1

druk op de toets) - Woolmark Apparel Care - Green: de wascyclus “Wol” van deze wasmachine is goedgekeurd door de ‘Woolmark Company’ voor het wassen van wollen kleding die “met de hand” kan worden gewassen, mits de wascyclus wordt uitgevoerd volgens de aanwijzingen op het etiket van het kledingstuk en volgens de aanwij- zingenvandefabrikantvandezewasmachine.(M1127) Fijne was: gebruik het programma 4 (2

druk op de toets) voor het wassen van zeer fijne was met stras of pailetten. We raden u aan de kleding binnenstebuiten te draaien voor u hem wast en om kleine kledingstukken in het speciale zakje voor fijne was te stoppen. Voor een beter resultaat raden we u aan voor de fijne was een vloeibaar wasmiddel te gebruiken. Als u de droogfunctie uitsluitend op een tijdsbasis selecteert, zal aan het einde van de wascyclus een bijzonder fijne droogcyclus van start gaan, gekenmerkt door lichte bewegingen en door een qua temperatuur bijzonder gecontroleerde luchtstroom. De aanbevolen tijden zijn: 1 kg synthetische was --> 160 min. 1 kg synthetische en katoenen was --> 180 min. 1 kg katoenen was --> 180 min. De droogtegraad zal afhangen van de lading wasgoed en de samenstelling van het materiaal. Voor het wassen van zijden kleding of gordijnen selecteert u de cyclus 4 (2

druk op de toets) en stelt u het niveau “Delicaat” in van de optie . Was & droog: gebruik het programma 7 voor het snel wassen en drogen van kledingstukken (Katoen en Synthe- tisch) die niet zo vuil zijn. Als u deze cyclus selecteert kunt u tot aan 1 kg wasgoed wassen en drogen, in slechts 45 minuten. Gebruik voor de beste resultaten een vloeibaar wasmiddel. Behandel manchetten, kragen en vlekken eerst voor met een speciaal product. Balanceersysteem van de lading Om overmatige trillingen te vermijden verdeelt de automaat de lading voor het centrifugeren op een gelijkmatige manier. Dit gebeurt door de trommel te laten draaien op een snelheid die iets hoger ligt dan de wassnelheid. Als na herhaaldelijke pogingen de lading nog steeds niet goed is gebalanceerd, zal de wasdroogmachine de centrifuge op een lagere snelheid uitvoeren dan die voorzien was. Als de lading zeer uit balans is zal de wasdroogmachine een verdeling uitvoeren in plaats van een centrifuge. Teneinde een betere distributie van de waslading en een juiste balancering te bereiken raden wij u aan kleine en grote kledingstukken te mengen.47

Storingen en oplossingen Het kan gebeuren dat de wasdroogmachine niet werkt. Voor u contact opneemt met de Servicedienst (zie “Service”) moet u controleren of het niet een storing betreft die u zelf makkelijk kunt verhelpen met behulp van de volgende lijst. Storingen: De wasdroogmachine gaat niet aan. De wascyclus start niet. De wasdroogmachine heeft geen watertoevoer (Op het display ver- schijnt de tekst “GEEN WATER, CONTROLEER TOEVOER”). De wasdroogmachine blijft water aan- en afvoeren. De wasdroogmachine voert het wa- ter niet af of centrifugeert niet. De machine trilt erg tijdens het centrifugeren. De wasdroogmachine lekt. Het apparaat is geblokkeerd, het display knippert en er verschijnt een storingscode (bv.: F-01, F-..). Er ontstaat teveel schuim. De Wasdroogmachine droogt niet. Mogelijke oorzaken / Oplossing:

• Destekkerzitnietinhetstopcontactofnietvergenoegomcontacttemaken.

• Hethelehuiszitzonderstroom.

• Dedeurzitnietgoeddicht.

• DeON/OFFtoetsisnietingedrukt.

• DeSTART/PAUSEtoetsisnietingedrukt.

• Dewaterkraanisnietopen.

• Deuitgesteldestartisingesteld(zie “Het uitvoeren van een wascyclus”).

• Dewatertoevoerbuisisnietaangeslotenopdekraan.

• DeSTART/PAUSEtoetsisnietingedrukt.

• Deafvoerbuisisnietop65tot100cmafstandvandegrondafgeïnstalleerd (zie “Installatie”).

• Hetuiteindevandeafvoerbuisligtonderwater(zie “Installatie”).

• Deafvoerindemuurheeftgeenontluchting. Als na deze controles het probleem niet is opgelost, moet u de waterkraan dichtdra- aien, de wasdroogmachine uitzetten en de Servicedienst inschakelen. Als u op een van de hoogste verdiepingen van een flatgebouw woont kan zich een hevelingspro- bleem voordoen, waarbij de wasdroogmachine voortdurend water aan- en afvoert. Om deze storing te verhelpen zijn er in de handel speciale beluchters te koop.

• Hetprogrammavoorzietgeenafvoer:bijenkeleprogramma’smoetditmetde hand worden gestart (zie “Programma’s en functies”).

• Deafvoerbuisisgebogen(zie “Installatie”).

• Deafvoerleidingisverstopt.

• Detrommelisbijhetinstallerennietopdejuistewijzegedeblokkeerd(zie “In- stallatie”).

• Dewasdroogmachinestaatnietgoedrecht(zie “Installatie”).

• Dewasdroogmachinestaattekraptussenmeubelsenmuur(zie “Installatie”).

• Debuisvandewatertoevoerisnietgoedaangeschroefd(zie “Installatie”).

• Hetwasmiddelbakjeisverstopt(voorreinigingzie “Onderhoud en verzorging”).

• Deafvoerbuisisnietgoedaangesloten(zie “Installatie”).

• Doedewasdroogmachineuitenhaaldestekkeruithetstopcontact.Wacht circa 1 minuut en doe hem daarna weer aan. Als de storing voortzet, dient u de Servicedienst in te schakelen.

• Hetwasmiddelisnietbedoeldvoorwasautomaten(ermoet“voorwasdroog- machine”, “handwas en machinewas”, of dergelijke op staan).

• Uheeftteveelwasmiddelgebruikt.

• Dedeurisnietgoeddicht.

• Uitgesteldestartisingesteld.

• AlsditniethetgevalismoetucontactopnemenmetdeerkendeTechnischeServicedienstviahettelefoonnummerdatop het garantiebewijs staat. ! Wendt u nooit tot een niet erkende installateur. Vermeld:

• hetserienummer(S/N). Deze informatie vindt u op het typeplaatje aan de achterkant van de wasdroogmachine en aan de voorzijde als u het deurtje open- doet.49
