YSTSW800 - Subwoofer YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de grave avec asservissement actif (Advanced YAMAHA Active Servo Technology)
Marque	YAMAHA
Modèle	YST-SW800
Dimensions (L x H x P)	390 mm x 482 mm x 420 mm
Poids	24 kg
Alimentation	120 V CA, 60 Hz (modèle États-Unis/Canada) ; 230 V CA, 50 Hz (modèle Royaume-Uni/Europe) ; 240 V CA, 50 Hz (modèle Australie)
Consommation électrique	250 W
Puissance amplificateur	800 W / 6 Ω
Haut-parleur	25 cm (JA25610) avec blindage magnétique
Réponse en fréquence	18 Hz - 160 Hz (-10 dB)
Fonctions principales	Commande HIGH CUT (coupure haute fréquence), commutateur PHASE (NORM/REV), commutateur BASS (MOVIE/MUSIC), commande VOLUME, veille automatique (AUTO STANDBY avec réglages HIGH/LOW/OFF), mise en marche/veille (STANDBY/ON)
Connectiques	Bornes INPUT1 (enceinte), INPUT2 (ligne, L/MONO, R), OUTPUT (vers enceintes principales)
Entretien et nettoyage	Utiliser un chiffon propre et sec. Ne pas utiliser de diluants chimiques.
Sécurité	Ne pas ouvrir le coffret. Ne pas exposer à la pluie ou à l'humidité. Laisser un espace d'au moins 20 cm au-dessus, derrière et sur les côtés. Débrancher lors d'un orage ou de longue inutilisation.
Pièces détachées et réparabilité	Accessoires inclus : patins antidérapants (x4). Pour toute réparation, contacter un concessionnaire ou centre de service YAMAHA agréé.
Informations générales	Caisson de grave conçu pour ajouter des basses réalistes aux systèmes stéréo et home cinéma. Utilisable avec un ou deux subwoofers.

FOIRE AUX QUESTIONS - YSTSW800 YAMAHA

Comment raccorder le subwoofer à mon amplificateur ?

Vous pouvez raccorder le subwoofer de deux façons :
1. Sortie de ligne : reliez la borne SUBWOOFER de l'amplificateur à la borne INPUT2 (L/MONO ou R) du subwoofer.
2. Sortie enceinte : reliez les bornes d'enceinte de l'amplificateur aux bornes INPUT1 du subwoofer, puis les bornes OUTPUT du subwoofer aux enceintes principales. Respectez les polarités (+ et -).

Où placer le subwoofer pour un meilleur rendu sonore ?

Pour un seul subwoofer, placez-le sur le côté extérieur de l'enceinte principale droite ou gauche (fig. A). Pour deux subwoofers, placez-les de chaque côté des enceintes principales (fig. B). Évitez de le coller au mur : inclinez-le légèrement (angle oblique) pour éviter l'annulation des ondes. Si les basses sont faibles, éloignez le subwoofer des murs parallèles.

À quoi sert le commutateur PHASE ?

Le commutateur PHASE (NORM/REV) permet d'ajuster la phase du subwoofer par rapport aux enceintes principales pour une meilleure intégration des graves. Par défaut, réglez-le sur REV (phase inversée). Si le son manque de graves ou semble confus, essayez la position NORM. Faites des essais avec un morceau de musique pour choisir la meilleure position.

Comment régler le subwoofer pour un usage cinéma ou musique ?

Utilisez le commutateur BASS :
- Position MOVIE : pour des basses percutantes et réalistes adaptées aux films.
- Position MUSIC : pour une reproduction plus naturelle des basses sur les sources musicales. Ajustez ensuite la commande HIGH CUT et le VOLUME selon vos préférences.

La fonction veille automatique ne fonctionne pas, que faire ?

Vérifiez que l'interrupteur POWER est sur ON et la touche STANDBY/ON sur ON. Assurez-vous que le commutateur AUTO STANDBY n'est pas sur OFF. S'il est sur OFF, passez-le sur HIGH ou LOW. Si le subwoofer ne s'allume pas automatiquement, augmentez le volume de l'amplificateur ou passez AUTO STANDBY sur HIGH. Si des bruits parasites déclenchent la mise en veille, passez sur LOW ou OFF.

Comment nettoyer le subwoofer ?

Utilisez un chiffon propre et sec pour essuyer le boîtier. N'utilisez jamais de diluants chimiques, d'alcool ou de produits abrasifs qui pourraient endommager la finition.

Quels sont les réglages recommandés du HIGH CUT et du VOLUME ?

Réglez d'abord la commande HIGH CUT légèrement au-dessus de la fréquence minimale de vos enceintes principales (ex. 80 Hz pour des enceintes de 4 pouces). Augmentez progressivement le VOLUME jusqu'à obtenir un équilibre harmonieux avec les enceintes principales. En général, réglez le volume de manière à ressentir un peu plus de graves qu'en l'absence du subwoofer.

Puis-je utiliser plusieurs subwoofers ?

Oui, l'utilisation de deux subwoofers est recommandée pour renforcer l'effet de basse. Placez-en un de chaque côté des enceintes principales (fig. B) pour une répartition homogène des graves.

Que faire si le subwoofer ne produit aucun son ?

Vérifiez dans l'ordre :
1. Le cordon d'alimentation est branché et l'interrupteur POWER sur ON.
2. La touche STANDBY/ON est allumée (le voyant POWER doit être en bleu).
3. La commande VOLUME n'est pas sur 0.
4. Les câbles sont correctement branchés (INPUT1 ou INPUT2) et les polarités respectées.
5. L'amplificateur envoie bien un signal. Si le problème persiste, consultez le chapitre En cas de difficulté de la notice.

Quel est le rôle de la commande HIGH CUT ?

La commande HIGH CUT (coupure haute fréquence) détermine la fréquence à partir de laquelle les fréquences graves sont atténuées. Tournez-la pour régler le point de coupure : les fréquences supérieures à ce réglage sont filtrées. Cela permet d'éviter les chevauchements avec les enceintes principales. Chaque graduation correspond à 10 Hz.

MODE D'EMPLOI YSTSW800 YAMAHA

Caisson de grave avec asservissement actif

Advanced

Y·S·T

OWNER'S MANUAL

MODE D'EMPLOI

DEBALLAGE Apre's le deballage, verifier que la piece suivante est incluse.

Patins anti-dérapants

Precautions d'usage: tenir compte des precautions ci-dessous avant de faire fonctionner l'ordinateur.

Veuillez lire les précautions suivantes avant toute utilisation. YAMAHA ne se tiendra pas responsable d'aucun dommage et/ou d'aucune blessure causés en ne suivant pas les avertissements ci-dessous.

• Installer l'appareil dans un endroit frais, sec et propre, loin de fenêtres, sources de chaleur et d'endroits où les vibrations, la poussière, l'humidité ou le froid sont importants. Éviter les sources de bourdonnements (transformateurs, moteurs). Pour éviter les incendies ou électrocution, ne pas exposer l'appareil à la pluie ni à l'humidité.
• Ne jamais ouvrir le coffret. Si un objet pénètre dans l'appareil, contacter son revendeur. Le voltage à utiliser doit être le même que celui spécifique sur le panneau arrêté. Utiliser l'appareil avec un plus haut voltage que spécifique est dangereux et peut causer un feu et/ou une électrocution.
• Afin d'éviter tout risque d'incendie ou d'électrocution, ne pas exposer l'appareil à la pluie ni à l'humidité.
• Ne pas forcer les commutateurs, les touches ou les câbles de raccordement. Lors du déplacement de l'appareil, d'abord débrancher la prise d'alimentation et les câbles le raccordant à d'autres appareils. Ne jamais tirer sur les cordons. Lorsqu'on prévoit de ne pas utiliser cet appareil pendant longtemps (pendant les vacances, par exemple), débrancher le cordon d'alimentation CA de la prise murale. Pour prévenir tout dégât du à la foudre, débrancher la prise d'alimentation CA en cas d'orage.
• Cet appareil possédant un amplificateur intégré, de la chaleur sera irradiée par le panneau arrière. Par conséquent, placer l'appareil à une certaine distance des murs, en laissant suffisamment d'espace au-dessus, derrière et des deux côtés de l'appareil afin d'éviter tout risque de dommage ou d'incendie. Ne pas positionner non plus cet appareil dos au plancher ou à une autre surface.

Laisser un espace d'au moins 20 cm au-dessus, derrière et des deux côtés de l'appareil.

• Ne pas couvrir le panneau arrière de cet appareil avec un journal, une nappe, un rideau, etc., afin de ne pas empêcher le rayonnement de chaleur. Si la température s'élève à l'intérieur de l'appareil, ceci risque de causer un incendie, d'endommager l'appareil et/ou de provoquer des blessures corporelles.
• Ne pas placer de petits objets métalliques sur l'appareil. Ils pourraient tomber et risqueraient de causer une blessure.
• Ne placez pas les objets suivants sur l'appareil : Verres, porcelaine, etc.

Si les verres, etc., tombent sous l'effet des vibrations et se rompent, ici risque de causer des blessures.

Une bougie allumée, etc.

Si la bougie tombe sous l'effet des vibrations, ceci risque de causer un incendie et des blessures.

Un récipient contenant de l'eau

Si le récipient tombe sous l'effet des vibrations et que l'eau se répand, cela risque d'endommager l'appareil et/ou de causer une électrocution.

• Ne pas placer l'appareil dans un endroit où des corps étrangers comme des gouttes d'eau peuvent tomber. Ceci peut causer un feu, des dommages à l'appareil et/ou une blessure corporelle.
• Ne jamais placer d'objet fragile à proximé du port YST de l'appareil. Si l'objet tombe à cause de la pression d'air, il peut entraîner des dommages à l'objet et/ou des blessures.
• Ne jamais introduire la main ou tout corps étranger dans le port YST situé sur le côte droit de l'appareil. Lors du déplacement de cet apparéil, ne pas le tener par le port, cela peut entraîner des blessures et/ou endommager l'appareil.
• Le disjoncteur du foyer peut disjoncter de manière inattendue lorsqu'un signal de haut niveau est entré dans l'appareil. Dans ce cas, baisser le volume de l'amplificateur, etc. connecté à cet appareil ou mettre tous les appareils inutilisés hors tension.
• Ne jamais ouvrir le coffret. Cet appareil utilisant un haut voltage, cela peut entraîner une décharge électrique. Cela peut également entraîner des blessures et/ou endommager l'appareil. En utilisant un humidificateur, éviter la condensation à l'intérieur de l'appareil en libérant la place autour de l'appareil ou en évitant l'humidification extrême. La condensation peut causer un feu, des dommages à l'appareil et/ou une électrocution.
• Lessons de très basse fréquence produits par cet appareil peuvent provoquer un sifflement sur le tourne-disque. Dans ce cas, éloigner cet appareil du tourne-disque.
• Cet appareil pourrait se trouver endommagé si certains sons se trouvent émis à haut volume de façon continue. Par exemple, si des ondes sinusoidales de 20 - 50Hz d'un disque d'essai, des sons de basse fréquence d'un instrument électronique, etc. sont émis continuellement, ou lorsque l'aiguille d'un tourne-disque est posée sur un disque en rotation, il faut réduire le volume sonore afin que cet appareil ne soit pas endommagé. Si une distorsion se fait entendre (par exemple des petits coups secs intermittents ou un "martèlement") sur cet appareil, diminuer le niveau sonore. La lecture à très haut volume des sons de basse ou des sons de basses fréquences de la bande sonore d'un film, ou de passages de musique populaire de forte intensité, sont susceptibles d'endommager ce système d'enceintes.
• Les vibrations provenant des fréquences très basses peuvent causer la distorsion sur l'image d'un téléviseur placé à proximité. Si c'est le cas, éloigner l'appareil du téléviseur.
• Ne pas essayer de nettoyer l'appareil avec des diluants chimiques, ceci endommagerait le fini. Utiliser un chiffon propre et sec.
• Bien lire la section "EN CAS DE DIFFICULTE" concernant les erreurs de fonctionnement communes avant de conclure que votre appareil est en panne.
• Le propriétaire du système est entièrement responsable du bon positionnement et de la bonne installation du système.

YAMAHA décline toute responsabilité en cas d'accident causé par un positionnement ou une installation inadéquats des enceintes.

Mode veille

Lorsque cet appareil est mis hors tension en appuyant sur la touche STANDBY/ON du panneau avant, l'appareil consomme une faible quantité de courant. Cet état est appelé mode veille. L'alimentation électrique de cet appareil est coupée complètement de la ligne d'alimentation CA seulement lorsqu'on a mis l'interrupteur POWER du panneau arrière sur la position OFF ou qu'on a débranché le cordon d'alimentation CA.

Bien que cet appareil soit doté d'un blindage magnétique, il est possible que la couleur des images d'un téléviseur placé à proximité en soit affectée. Dans ce cas, éloigner cet appareil du téléviseur.

TABLE des matières

DEBALLAGE.... Intérieur du couvercle avant

PRECAUTIONS D'USAGE 1

CHARACTERISTIQUES 2

POSITIONNEMENT 3

CONNEXIONS 4

Raccordement aux bornes de sortie de ligne (fiche jack) de l'amplificateur 4

Raccordement aux bornes de sortie d'enceintes de l'amplificateur 6

LES COMMANDES ET LEURS FONCTIONS 8

FONCTION DE COMMUTATION D'ALIMENTATION AUTOMATIQUE 9

REGLAGE DU SUBWOOFER AVANT L'UTILISATION 10

Caractéristiques de fréquence 11

ADVANCEDYAMAHAACTIVESERVO TECHNOLOGY 12

EN CAS DE DIFFICULTE 13

CHARACTERISTIQUES TECHNIQUES 14

• Ce subwoofer utilise Advanced YAMAHA Active Servo Technology mise au point par YAMAHA pour la reproduction de basses fréquences de meilleure qualité. (En ce qui concerne Advanced YAMAHA Active Servo Technology, se reporter à la page 12.) Ces basses fréquences ajoutent un effet réaliste cinématographique aux sons fournis par une chaîne stéréo.
• Ce subwoofer peut être facilement ajouté à votre châine actuelle en le raccordant soit aux bornes d'enceintes soit aux bornes de sortie de ligne (fiche Cinch) de l'amplificateur.
• Pour utiliser au moins les possibilités de cet apparéil, les basses fréquences de ce subwoofer doivent être harmonisés avec les sons des enceintes principales. De plus, il est possible d'optimiser la qualité sonore suivant les conditions d'écoute au moyen de la commande HIGH CUT et du commutateur PHASE.
• La fonction commutation d'alimentation automatique évite d'avoir à appuyer sur la touche STANDBY/ON pour mettre le subwoofer sous et hors tension.
• L'effet de basses peut être réglé en fonction de la source à l'aide du commutateur BASS.

Subwoofer, endings principales

L'utilisation d'un seul subwoofer dans une chaîne donnée déjà de bons résultats, cependant l'utilisation de deux subwoofer est recommandée pour accroître l'effet du son.

Lorsqu'on utilise un seul subwoofer, il est recommandé de le placer sur le côté extérieur de l'enceinte principale droite ou gauche. (Voir la fig. A.) Lorsqu'on utilise deux subwoofer, il est recommandé de les placer sur le côté extérieur de chacune des enceintes principales. (Voir la fig. B.) Il est également possible de positionner les enceintes comme indiqué à la fig. C; cependant, si le subwoofer est placé directement contre le mur, l'effet de basse pourra se trouver supprimé car le son émis par l'enceinte et le son renvoyé par le mur s'annuleront mutuellement. Pour éviter ce problème, placer le subwoofer à angle oblique par rapport au mur, comme indiqué sur la fig. A ou B.

Remarque

Lessons de très basses fréquences du subwoofer peuvent quelquefois être trop faiblement perçues à partir d'une position d'écoute en milieu de pièce. Les ondes renvoyées par deux murs parallèles peuvent en effet s'annuler mutuellement et supprimer les sons de basses.

Dans un tel cas, diriger le subwoofer obliquement par rapport au mur. Il peut être également nécessaire de modifier le parallélisme des surfaces murales en plaçant des étagères etc. le long des murs.

Utiliser les tampons anti-dérapage

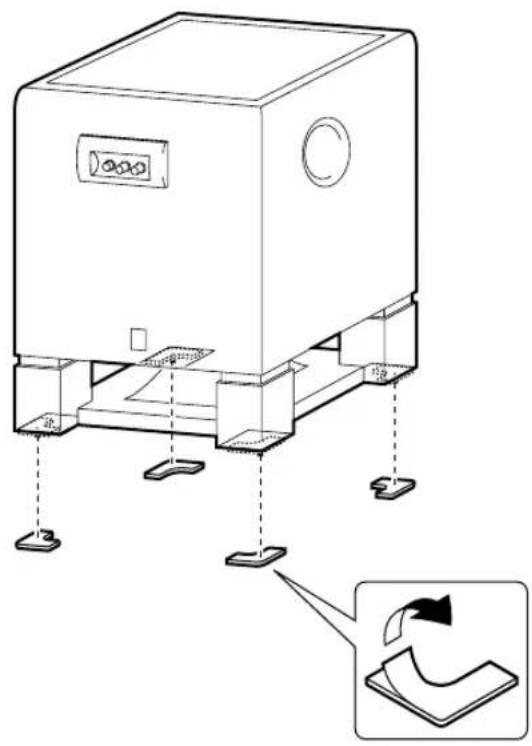

Mettre les tampons anti-dérapage fournis aux quatre coins du bas du subwoofer afin d’empêcher le subwoofer de bouger sous l’effet des vibrations, etc.

Attention: brancher le subwoofer et les autres composants audio/vidéo après avoir complété tous les raccordements.

• Tous les branchements doivent être effectués correctement, c'est-à-dire entre “L” (gauche) et “L”, entre “R” (droite) et “R”, entre “+” et “+” et entre “-” et “-”. Voir aussi le mode d'emploi de chacun des appareils.
• Le subwoofer peut être raccordé soit aux bornes de sortie de ligne (fiche jack) soit aux bornes de sortie d'enceintes de l'amplificateur. Choisissez parmi les possibilités illustrées dans ce chapitre celle qui convient le mieux à votre chaîne. Voir aussi le mode d'emploi de l'appareil branché au subwoofer.

Fondamentalement, raccorder le subwoofer à la (aux) borne(s) de sortie de ligne (prise à broche) de l'amplificateur. (Pour plus de détails, se reporter aux pages 4 et 5.) Si l'amplificateur n'est pas disposé d'une borne de sortie de ligne, raccorder le subwoofer aux bornes de sortie d'enceintes de l'amplificateur. (Pour plus de détails, se reporter aux pages 6 et 7.)

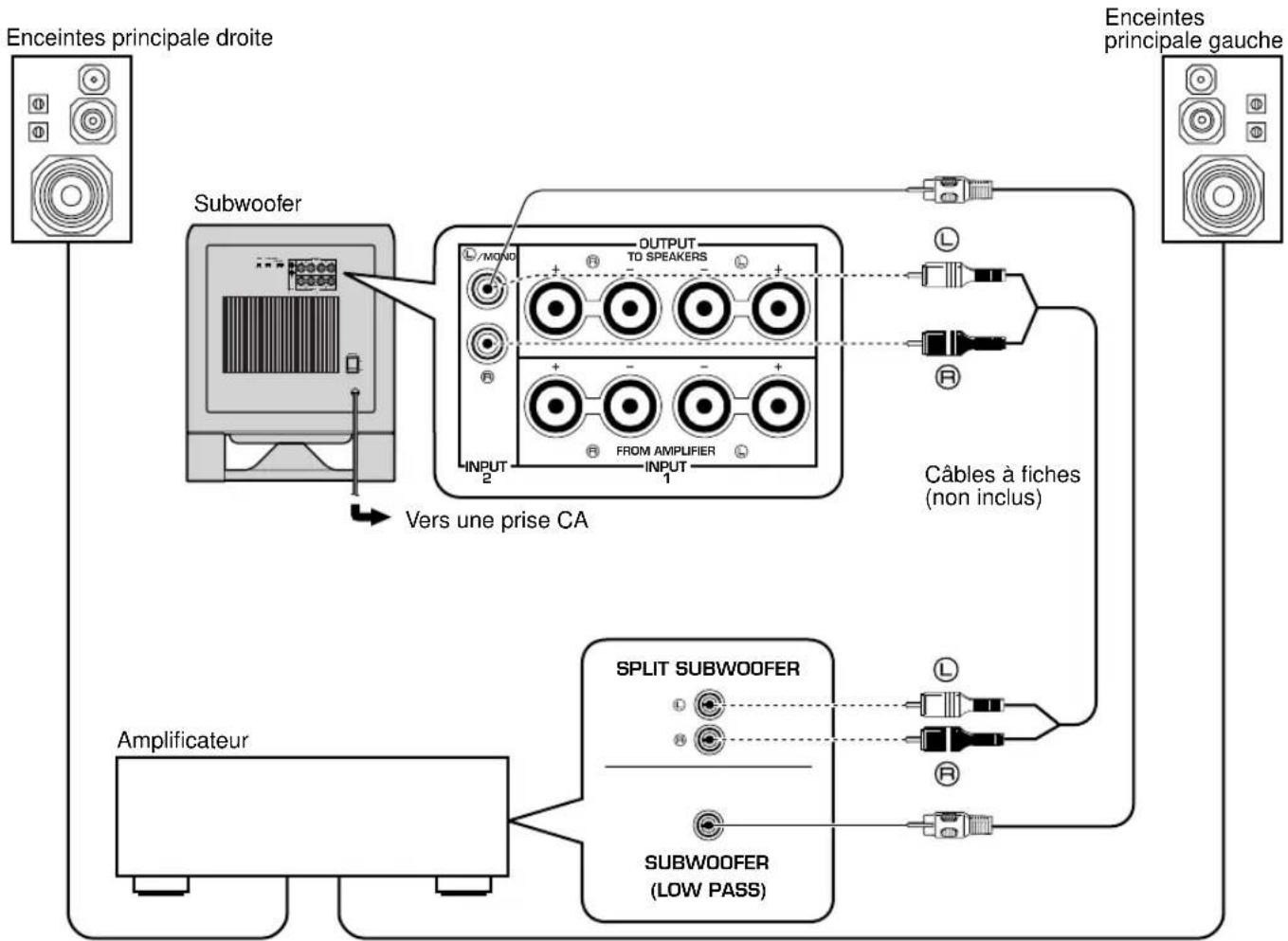

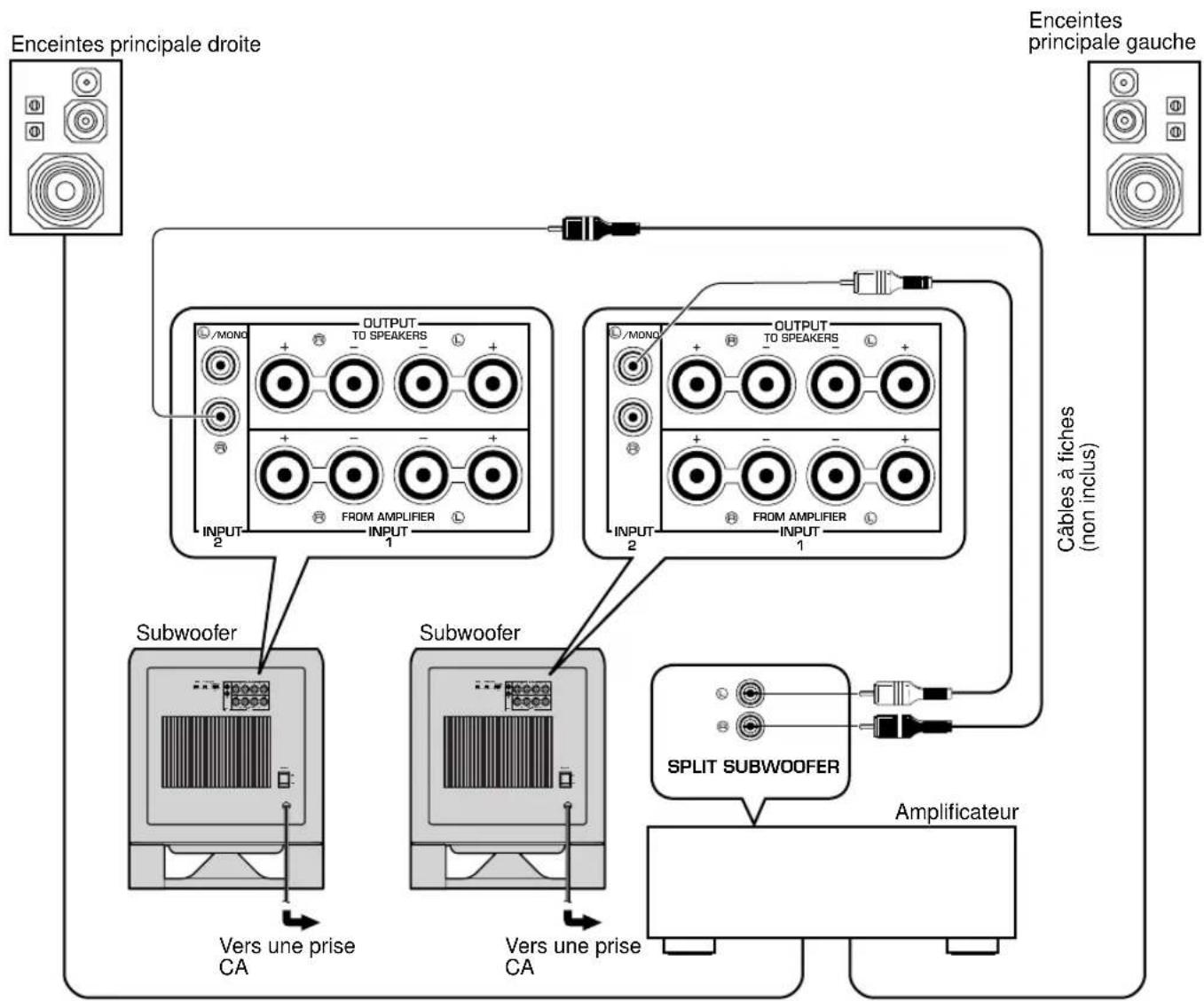

Raccordement aux bornes de sortie de ligne (fiche jack) de l'amplificateur

Raccorder les enceintes principales aux bornes de sortie d'enceintes de l'amplificateur.

• Pour effectuer le raccordement à un amplificateur YAMAHA DSP (ou récepteur AV), raccorder la borne SUBWOOFER (ou LOW PASS, etc.) située à l'arrière de l'amplificateur DSP (ou récepteur AV) à la borne L/MONO INPUT2 gauche (L) ou bien droite (R) du subwoofer.
• Lorsqu'on raccorde le subwoofer aux bornes SPLIT SUBWOOFER à l'arrière de l'amplificateur DSP, veiller à raccarder la borne C/MONO INPUT2 au cote "L" et les bornes INPUT2 au cote "R" des bornes SPLIT SUBWOOFER.

Remarques

• Certains amplificateurs possèdent des bornes de sortie de ligne nominées PRE OUT. Lorsque l'on raccorde le subwoofer aux bornes PRE OUT de l'amplificateur, veiller à ce que l'amplificateur possède au moins deux jeux de bornes PRE OUT. Si l'amplificateur ne possède qu'un seul jeu de bornes PRE OUT, ne pas raccorder le subwoofer aux bornes PRE OUT. Raccorder le subwoofer aux bornes de sortie d'enceintes de l'amplificateur. (Se reporter aux pages 6 et 7.)

Pour faire un raccordement à une borne de sortie de ligne mono de l'amplificateur, raccorder la borne ©/MONO INPUT2 à cette borne. - Lorsque l'appareil est raccordé aux bornes de sortie de ligne, aucune autre enceinte ne doit être raccordée aux bornes OUTPUT du panneau arrière du subwoofer. Cette enceinte ne produisait alors aucun son.

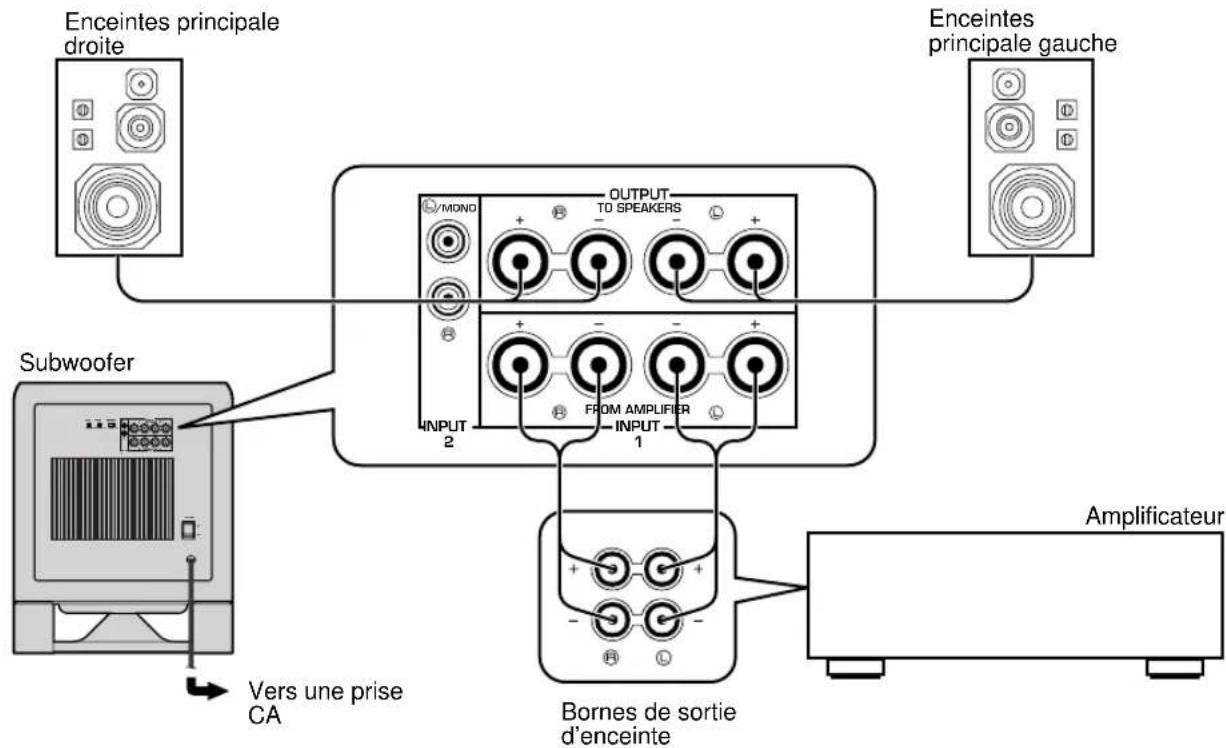

Si l'amplificateur n'est équipé que d'un seul jeu de bornes de sortie d'enceintes principales

Raccorder les bornes de sortie d'enceintes de l'amplificateur aux bornes INPUT1 du subwoofer, et raccorder les bornes OUTPUT du subwoofer aux enceintes principales.

Si l'amplificateur est équipé de deux paires de bornes de sortie d'enceintes

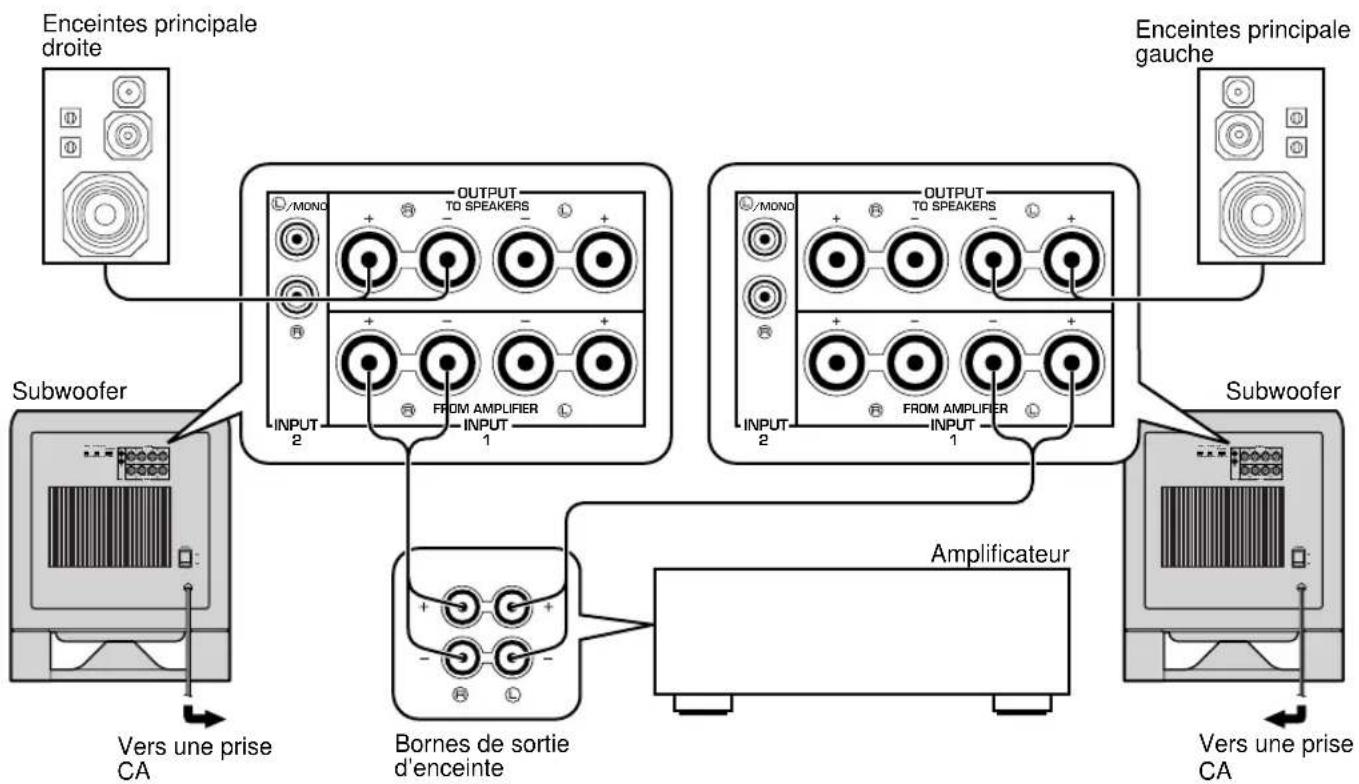

Utilisation de deux subwoofers

Raccorder les bornes de sortie d'enceintes de l'amplificateur aux bornes INPUT1 du subwoofer, et raccorder les bornes OUTPUT du subwoofer aux enceintes principales.

Raccordement des bornes input1/output du subwoofer

Pour les raccordements, laisser les cordons d'enceintes aussi courts que possible. Ne pas plier ni enrouler la partie en excès des cordons. Si les raccordements sont incorrects, aucun son ne parviendra du subwoofer ou des enceintes, ou des deux. Respecter la polarité + et - des cordons d'enceintes. Si ces cordons sont inversés, le son sera plat et manquera de graves.

Branchement:

Rouge: positif (+) Noir: négatif (-)

Desserrer le bouton. Introduire le câble dénudé. (Enlever environ 10 mm (3 / 8^ ) de gaine pour dénuder le câble.) Revisser le bouton et fixer le câble.

Remarque

Veiller à ce que les fils dénudés ne se touchent pas car cela pourrait abimer le subwoofer, l'amplificateur ou les deux appareils.

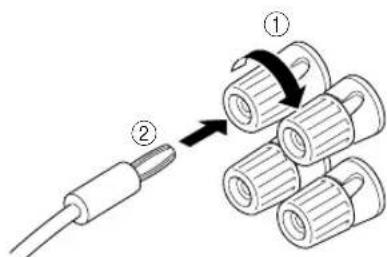

Il est également possible d'utiliser des fiches banane.

Serrer le bouton de la borne. Il suffit d'introduire la fiche banane dans la borne.

Les commandes et leurs fonctions

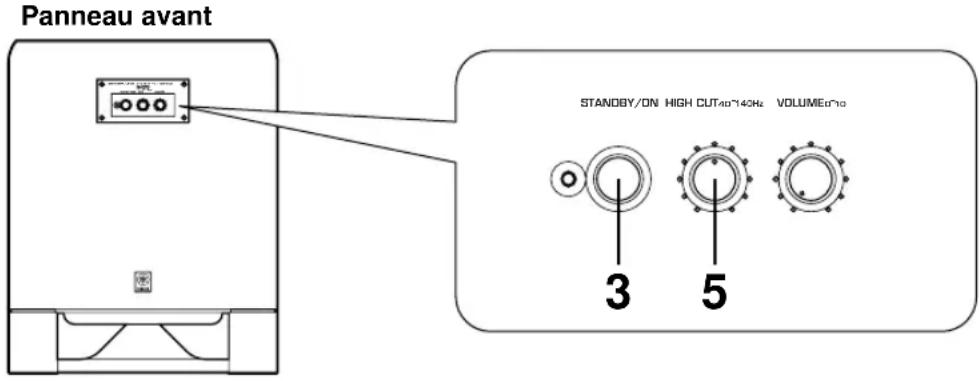

Panneau avant

Panneau arrête

Voyant Power

S'allume lorsque le subwoofer est en circuit.

• Touche de veille/marche (STANDBY/ON)

Appuyer sur cette touche pour établir l'alimentation électrique. Appuyer à nouveau sur cette touche pour mettre le subwoofer en mode veille.

• Ce bouton ne peut être utilisé que quand l'interrupteur POWER (5) est mis sur la position ON.

Mode veille

Le subwoofer continue à consommer une faible quantité de courant dans ce mode.

3 Commande HIGH CUT

Pour régler le point de rupture de haute fréquence.

Les fréquences supérieures au niveau réglé sur cette commande sont toutes annulées (et ne sont donc pas émises).

• Chaque graduation de cette commande correspond à 10 Hz.

Commande VOLUME

Pour régler le niveau de volume. Tourner la commande dans le sens des aiguilles d'une montre pour augmenter le volume, et dans le sens inverse des aiguilles d'une montre pour diminuer le volume.

Interrupteur d'alimentation (POWER)

Normalement, régler cet interrupteur sur la position ON pour utiliser le subwoofer. Dans cet état, on peut mettre le subwoofer sous tension ou en mode veille en appuyant sur la touche STANDBY/ON (2). Mettre cet interrupteur sur la position OFF pour couper complètement l'alimentation électrique du subwoofer de la ligne d'alimentation CA.

Commutateur BASS

Mettre en position MOVIE pour une restitution fidèle des basses des films et en position MUSIC pour une bonne restitution des basses des sources audio.

7 Commutateur PHASE

Ordinairement, ce commutateur doit se trouver en position REV (phase inversée). Cependant, selon les enceintes utilisées ou les conditions d'écoute, une excellente qualité sonore pourrait être obtenue dans certains cas en mettant ce commutateur sur la position NORM (phase normale). Faire des essais de son pour sélectionner la meilleure position.

8 Commutateur AUTO standby (high/low/off)

Initialement, cette touche est mise sur la position OFF. En mettant ce commutateur sur la position HIGH ou LOW, la fonction de commutation d'alimentation automatique au subwoofer fonctionne de la manière décrite ci-dessous. Si l'on ne désire pas utiliser cette fonction, laisser le commutateur sur la position OFF.

• Veiller à changer le réglage de cet interrupteur seulement lorsque la touche STANDBY/ON (2) est sur la position OFF.

9 Bornes INPUT 2

Elles seront à entrer les signaux du niveau de ligne provenant de l'amplificateur.

(Pour plus de détails, se reporter à la section "CONNEXIONS".)

10 Bornes OUTPUT (TO speakers)

Elles peuvent servir à raccorder les enceintes principales. Les signaux sont envoyés directement de l'amplificateur aux enceintes principales par ces bornes.

(Pour plus de détails, se reporter à la section "CONNEXIONS".)

11 Bornes INPUT1 (FROM amplifier)

Elles servent à raccorder le subwoofer aux bornes d'enceinte de l'amplificateur.

(Pour plus de détails, se reporter à la section "CONNEXIONS".)

Fonction de commutation d'alimentation automatique

Lors de la lecture d'une source, le subwoofer se met automatiquement sous tension en détectant les signaux audio envoyés vers le subwoofer. En outre, le subwoofer passe automatiquement en mode veille si la source en cours de lecture est arrêtée ou si le signal d'entrée est coupé pendant plusieurs minutes.

Cette fonction s'activera en détectant un certain niveau du signal d'entrée de basses fréquences. La sensibilité est élevée à la position HIGH et elle est BASSE à la position LOW du commutateur AUTO STANDBY. Mettre ce commutateur sur la position que l'on préfère. En position HIGH, l'alimentation électrique sera établie même avec un bas niveau de signal d'entrée. Toutefois, bien noter qu'il est possible que le subwoofer ne passe pas au mode veille lorsqu'un signal d'entrée extrêmement bas est reçu.

• Il se peut que l'alimentation électrique s'établitse de manière inattendue si du bruit provenant d'autres apparéils est détecté. Si ceci se produit, METRE le commutateur AUTO STANDBY sur la position OFF ou LOW.
• Le niveau de signal d'entrée de basse fréquence diffère selon chaque source, et parmi les différentes parties de la même source. Et donc la fonction pourra ne pas fonctionner correctement avec certaines sources.
• Le niveau de détention des signaux d'entrée à basse fréquence de cette fonction est d'environ 100 Hz.

Cette fonction est utilisable seulement lorsque le subwoofer est sous tension (la touche STANDBY/ON sur "ON").

Reglage du subwoofer avant l'utilisation

Avant d'utiliser le subwoofer, régler celui-ci pour obtenir l'équilibre de volume et de tonalité optimum entre le subwoofer et les enceintes principales en suivant les procédures indiquées ci-dessous.

1 Mettre la commande VOLUME au minimum (0). 2 Mettre tous les composants sous tension. 3 Appuyer sur la touche STANDBY/ON pour mettre le subwoofer sous tension. 4 Enclencher la lecture à un niveau légèrement supérieur à une source sonore et mettre la commande de volume de l'amplificateur sur le niveau d'écoute désiré. 5 Ajuster la commande HIGH CUT à la position à laquelle la réponse désirée peut être obtenue.

Ordinairement, régler la commande à un niveau légèrement supérieur à la fréquence nominale la plus petite* qui peut être reproduite par les enceintes principales.

• La fréquence nominale la plus petite des enceintes principales est indiquée dans le catalogue ou le mode d'emploi des enceintes.

6 Augmenter progressivement le volume afin de régler l'équilibre de volume entre le subwoofer et les enceintes principales.

Ordinairement, régler la commande au niveau où vous obtenez un peu plus d'effet de basse que lorsque cet appareil n'est pas utilisé.

Si la réponse souhaitée ne peut pas être obtenue, régler à nouveau la commande HIGH CUT et la commande VOLUME.

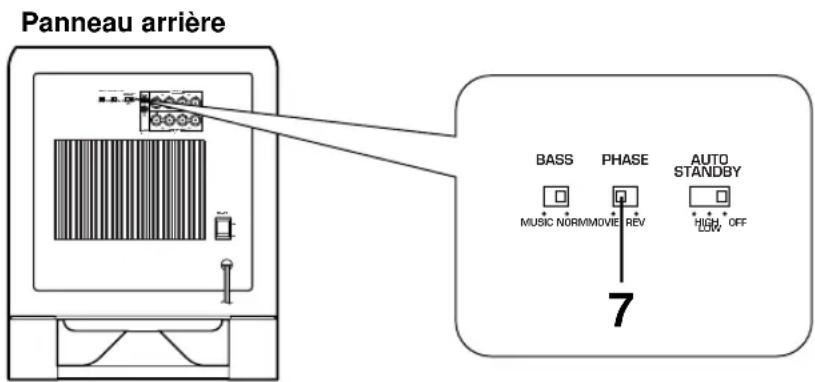

Régler le commutateur PHASE sur la position restituant au moins le grave.

Ordinairement, régler le commutateur sur la position REV (phase inversée). S'il n'est pas possible d'obtenir la réponse souhaitée, régler le commutateur sur la position NORM (phase normale).

• Une fois le réglage de l'équilibre de volume entre le subwoofer et les enceintes principales accompli, il est possible de régler le son global de la chaîne en utilisant la commande de volume de l'amplificateur. Toutefois, si on met d'autres enceintes à la place des enceintes principales, il faut refaire ce réglage.
• En ce qui concerne le réglage de la commande VOLUME, de la commande HIGH CUT et de l'interrupteur PHASE, se reporter à la section "Caractéristiques de fréquence" à la page suivante.

Caractéristiques de fréquence

Caractéristiques de fréquence du subwoofer

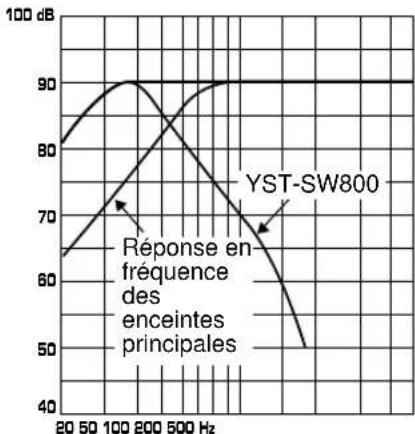

Les chiffres ci-dessous montrent le réglage optimal de chaque commande et les caractéristiques des fréquences lorsque ce subwoofer est associé à des enceintes principales classiques.

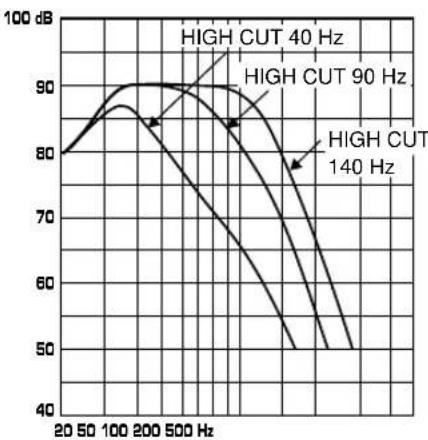

EX. 1 En combinaison avec des enceintes principales à deux voies, à suspension acoustique de 4" ou 5" (10 cm ou 13 cm)

HIGH CUT40-140Hz VOLUME0-10

PHASE-Mètre sur la position REV (phase inversée)

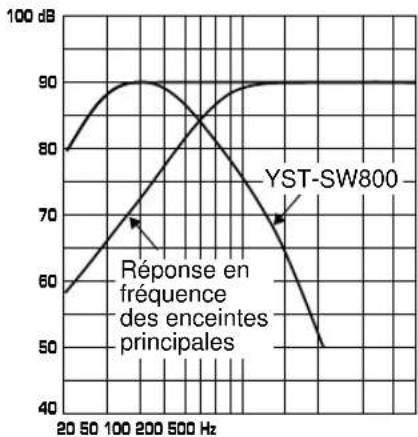

EX. 2 En combinaison avec des enceintes principales à deux voies, à suspension acoustique de 8" ou 10" (20 cm ou 25 cm)

HIGH CUT40-140Hz VOLUME0-10

PHASE-Mètre sur la position REV (phase inversée)

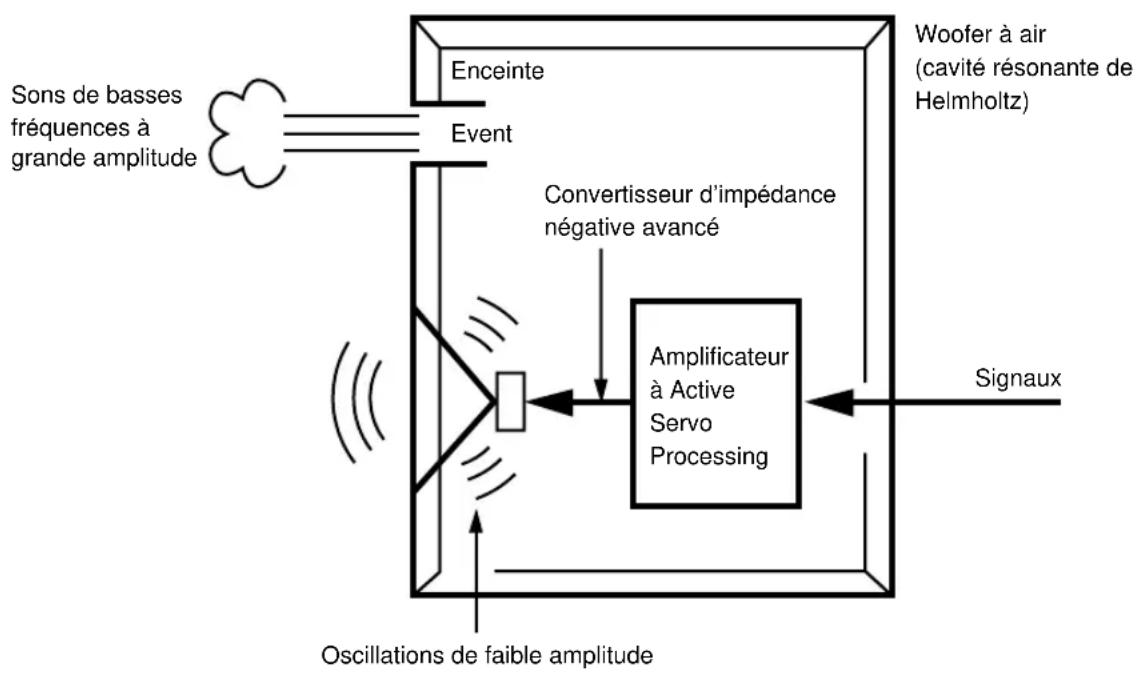

La théorie de l'Active Servo Technology Yamaha repose sur deux principes : cavité résonnante de Helmholtz et circuit d'attaque d'amplificateur à impédance négative. Des enceintes à Active Servo Processing actif produisent les basses fréquences à travers un "woofer à air" qui est un évent pratiqué sur la face avant de l'enceinte. Cet évent simule le fonctionnement – et est utilisé à la place – de l'enceinte électrodynamique spéciale pour basses que l'on trouve dans une enceinte conventionnelle. Suivant la théorie de la cavité résonnante de Helmholtz, de petites oscillations à l'intérieur de la cavité donnent lieu à des oscillations de grandes amplitudes à la sortie de l'évent, si toutefois la taille de l'évent et le volume de la cavité de l'enceinte sont correctement proportionnés selon un certain taux.

Les oscillations de l'air contenu dans la cavité doivent de plus satisfaire à des conditions précises et être d'amplitude suffisante pour vaincre l'inertie de la masse d'air de l'enceinte.

Ce problème est résolu électroniquement grâce à un amplificateur de conception nouvelle qui fournit des signaux spéciaux. Si la résistance électrique de la bobine de l'enceinte pouvait être réduite à zéro, le cône de l'enceinte répondrait de façon linéaire aux variations de voltage du

signal. Ceci peut être simulé grâce à un circuit d'attaque à impédance négative qui sousstrait l'impédance de l'enceinte de l'impédance de sortie de l'amplificateur.

Le circuit d'attaque à impédance négative délivre de façon précise le signal basses fréquences à faible amplitude et à facteur d'amortissement supérieur. Ces oscillations importantes sont ensuite émises à la sortie de l'event. Ce système qui combine un circuit d'attaque à impédance négative et une cavité résonnante de Helmholtz reproduit le son sur une plage de fréquences ultra-large avec une fidélité suprême et moins de distorsion.

Les caractéristiques décrites ci-dessus constituent ce que nous appelons ici l'Active Servo Technology classique.

Notre nouvelle Active Servo Technology - Advanced Yamaha Active Servo Technology - a adopté les circuits ANIC (Advanced Negative Impedance Converter) qui permettent au convertisseur d'impédance négative de s'adapter de manière dynamique à la valeur optimale de la variation d'impédance de l'enceinte. Avec ces nouveaux circuits ANIC, la Advanced Yamaha Active Servo Technology peut atteindre des performances plus stables et améliorer la pression sonore par rapport à l'Active Servo Technology de Yamaha. Le résultat en est une restitution plus naturelle et dynamique des basses fréquences.

Se reporter au tableau ci-dessous lorsque l'appareil ne fonctionne pas correctement. Si le problème rencontré n'est pas décrit ci-dessous ou si les instructions données ne suffisent pas à le résoudre, débrancher le cordon d'alimentation et s'adresser à son concessionnaire ou son centre de service YAMAHA.

Problème	Cause	Marche à suivre
L'alimentation électrique ne s'effectue pas, bien que la touche STANDBY/ON est sur la position ON.	Le cordon d'alimentation secteur n'est pas branché ou l'interrupteur POWER est régé sur la position OFF.	Brancher le cordon d'alimentation sur la prise secteur et/oumettre l'interrupteur POWER sur la position ON.
Pas de son.	La commande VOLUME est sur 0.	Tourner la commande VOLUME vers la droite.
	Les cordons d'enceintes ne sont pas fermement raccordés.	Les raccarder fermement.
Le niveau sonore est trop bas.	Les cordons d'enceintes ne sont pas correctement raccordés.	Les raccarder correctement, c'est à dire de L (gauche) à L, de R (droite) à R, de "+" à "+" et de "- à "-".
	Le réglage du commutateur PHASE est incorrect.	Mettre le commutateur sur l'autre position.
	Le son de source contient peu de sons graves.	Faire la lecture d'un son de source contenant des graves.Mettre la commande HIGH CUT sur une position plus haute.
	Les ondes sonores renvoyées par les murs s'annulent.	Changer la position du subwoofer ou modifier le parallélisme des surfaces murales en plaçant des étagères etc. le long des murs.
Le subwoofer n'est pas mis sous tension automatiquement.	L'interrupteur POWER est mis sur la position OFF.	Mettre l'interrupteur POWER sur la position ON.
	La touche STANDBY/ON est sur OFF.	Régler la touche STANDBY/ON sur ON.
	Le commutateur AUTO STANDBY est mis sur la position OFF.	Mettre le commutateur AUTO STANDBY sur la position "HIGH" ou "LOW".
	Le niveau du signal d'entrée est trop bas.	Mettre le commutateur AUTO STANDBY sur la position "HIGH".
Le subwoofer est mis sous tension de manière inattendue.	Le niveau du signal d'entrée est trop bas.	Mettre le commutateur AUTO STANDBY sur la position "HIGH".
Le subwoofer est mis en mode veille de manière inattendue.	L'enclenchement est dû à du bruit produit par des appareils extérieurs, etc.	Eloigner le subwoofer de ces appareils et/ou repositionner les cables des enceintes raccordées.Ou encore,mettre le commutateur AUTO STANDBY sur la position "OFF".
Le disjoncteur du foyer disjoncte.	Consomme beaucoup d'électricité lorsqu'un signal de haut niveau est entré dans l'appareil.	Baiser le volume de l'amplificateur,etc.raccordé à cet apparéil ou mettre l'alimentation des autres appareils inutilisés hors tension.

Pilote. Enceinte grave en cône de 25 cm (JA25610). Type à blindage magnétique

Sortie de l'amplificateur 800W/6Ω

Réponse en fréquence 18 Hz-160 Hz (-10 dB)

Alimentation

Modèle pour les États-Unis et le Canada

CA 120V, 60 Hz

Modèles pour le Royaume-Uni et l'Europe

CA230V,50Hz

Modèle pour l'Australie CA 240V, 50 Hz

Consommation 250W

Dimensions (L x H x P) : 390 mm x 482 mm x 420 mm

Poids 24 kg

Accessoires. Patin anti-dérapage x 4

• Noter que toutes les caractéristiques techniques sont modifiables sans préavis.
