YSTSW800 - Subwoofer YAMAHA - Kostenlose Bedienungsanleitung

Produkttyp	Aktiv servogesteuerter Subwoofer (Advanced YAMAHA Active Servo Technology)
Marke	YAMAHA
Modell	YST-SW800
Abmessungen (B x H x T)	390 mm x 482 mm x 420 mm
Gewicht	24 kg
Stromversorgung	120 V Wechselstrom, 60 Hz (Modell USA/Kanada); 230 V Wechselstrom, 50 Hz (Modell Großbritannien/Europa); 240 V Wechselstrom, 50 Hz (Modell Australien)
Stromverbrauch	250 W
Verstärkerleistung	800 W / 6 Ω
Lautsprecher	25 cm (JA25610) mit Magnetschirmung
Frequenzgang	18 Hz - 160 Hz (-10 dB)
Hauptfunktionen	HIGH CUT-Regler (Hochfrequenz-Trennfrequenz), PHASE-Schalter (NORM/REV), BASS-Schalter (MOVIE/MUSIC), VOLUME-Regler, automatische Bereitschaft (AUTO STANDBY mit Einstellungen HIGH/LOW/OFF), Ein/Aus-Bereitschaft (STANDBY/ON)
Anschlüsse	Klemmen INPUT1 (Lautsprecher), INPUT2 (Line, L/MONO, R), OUTPUT (zu Hauptlautsprechern)
Pflege und Reinigung	Mit einem sauberen, trockenen Tuch abwischen. Keine chemischen Verdünner verwenden.
Sicherheit	Das Gehäuse nicht öffnen. Nicht Regen oder Feuchtigkeit aussetzen. Mindestens 20 cm Freiraum über, hinter und seitlich lassen. Bei Gewitter oder längerem Nichtgebrauch Netzstecker ziehen.
Ersatzteile und Reparierbarkeit	Mitgeliefertes Zubehör: rutschfeste Gummifüße (x4). Bei Reparaturen wenden Sie sich an einen autorisierten YAMAHA-Händler oder ein YAMAHA-Kundendienstzentrum.
Allgemeine Informationen	Subwoofer entwickelt, um realistische Bässe zu Stereo- und Heimkinosystemen hinzuzufügen. Kann mit einem oder zwei Subwoofern verwendet werden.

Häufig gestellte Fragen - YSTSW800 YAMAHA

Wie schließe ich den Subwoofer an meinen Verstärker an?

Sie haben zwei Anschlussmöglichkeiten:
1. Line-Ausgang: Verbinden Sie die SUBWOOFER-Buchse des Verstärkers mit dem INPUT2 (L/MONO oder R) des Subwoofers.
2. Lautsprecherausgang: Verbinden Sie die Lautsprecherklemmen des Verstärkers mit den INPUT1-Klemmen des Subwoofers und dann die OUTPUT-Klemmen des Subwoofers mit den Hauptlautsprechern. Achten Sie auf die Polarität (+ und -).

Wo sollte der Subwoofer für eine bessere Klangqualität platziert werden?

Bei einem einzelnen Subwoofer platzieren Sie ihn an der Außenseite des rechten oder linken Hauptlautsprechers (Abb. A). Bei zwei Subwoofern stellen Sie sie jeweils seitlich der Hauptlautsprecher auf (Abb. B). Vermeiden Sie es, den Subwoofer direkt an die Wand zu stellen: Neigen Sie ihn leicht (schräger Winkel), um Wellenauslöschung zu vermeiden. Wenn die Bässe zu schwach sind, rücken Sie den Subwoofer von parallelen Wänden weg.

Wozu dient der PHASE-Schalter?

Der PHASE-Schalter (NORM/REV) dient zur Anpassung der Phase des Subwoofers im Verhältnis zu den Hauptlautsprechern für eine bessere Integration der Bässe. Standardmäßig stellen Sie ihn auf REV (invertierte Phase). Falls der Klang zu wenig Bass hat oder undeutlich wirkt, versuchen Sie die Stellung NORM. Probieren Sie mit einem Musikstück aus, um die beste Position zu finden.

Wie stelle ich den Subwoofer für Kino- oder Musikbetrieb ein?

Verwenden Sie den BASS-Schalter:
- Stellung MOVIE: für druckvolle, realistische Bässe, geeignet für Filme.
- Stellung MUSIC: für eine natürlichere Basswiedergabe bei Musikquellen. Passen Sie dann den HIGH CUT-Regler und die Lautstärke nach Ihren Wünschen an.

Die automatische Bereitschaftsfunktion funktioniert nicht, was tun?

Überprüfen Sie, ob der POWER-Schalter auf ON und die STANDBY/ON-Taste auf ON steht. Stellen Sie sicher, dass der AUTO STANDBY-Schalter nicht auf OFF steht. Falls auf OFF, stellen Sie ihn auf HIGH oder LOW. Wenn der Subwoofer nicht automatisch einschaltet, erhöhen Sie die Lautstärke des Verstärkers oder stellen Sie AUTO STANDBY auf HIGH. Falls störende Geräusche die Bereitschaft auslösen, stellen Sie auf LOW oder OFF.

Wie reinige ich den Subwoofer?

Verwenden Sie ein sauberes, trockenes Tuch zum Abwischen des Gehäuses. Verwenden Sie niemals chemische Verdünner, Alkohol oder Scheuermittel, da diese die Oberfläche beschädigen könnten.

Welche Einstellungen für HIGH CUT und VOLUME werden empfohlen?

Stellen Sie zunächst den HIGH CUT-Regler knapp über die untere Grenzfrequenz Ihrer Hauptlautsprecher ein (z. B. 80 Hz bei 4-Zoll-Lautsprechern). Erhöhen Sie dann schrittweise die Lautstärke, bis ein harmonisches Gleichgewicht mit den Hauptlautsprechern erreicht ist. Im Allgemeinen sollte die Lautstärke so eingestellt werden, dass Sie etwas mehr Bass spüren als ohne Subwoofer.

Kann ich mehrere Subwoofer verwenden?

Ja, die Verwendung von zwei Subwoofern wird empfohlen, um den Basseffekt zu verstärken. Stellen Sie je einen auf jeder Seite der Hauptlautsprecher auf (Abb. B) für eine gleichmäßige Bassverteilung.

Was tun, wenn der Subwoofer keinen Ton von sich gibt?

Überprüfen Sie der Reihe nach:
1. Das Netzkabel ist angeschlossen und der POWER-Schalter steht auf ON.
2. Die STANDBY/ON-Taste leuchtet (die POWER-Anzeige sollte blau sein).
3. Der VOLUME-Regler steht nicht auf 0.
4. Die Kabel sind korrekt angeschlossen (INPUT1 oder INPUT2) und die Polarität stimmt.
5. Der Verstärker sendet ein Signal. Wenn das Problem weiterhin besteht, lesen Sie das Kapitel Problemlösung in der Bedienungsanleitung.

Welche Funktion hat der HIGH CUT-Regler?

Der HIGH CUT-Regler (Hochfrequenz-Trennfrequenz) bestimmt die Frequenz, ab der die tiefen Frequenzen abgeschwächt werden. Drehen Sie ihn, um die Trennfrequenz einzustellen: Frequenzen über dieser Einstellung werden herausgefiltert. Dies verhindert Überlappungen mit den Hauptlautsprechern. Jeder Skalenteilstrich entspricht 10 Hz.

BEDIENUNGSANLEITUNG YSTSW800 YAMAHA

BEDIENUNGSCANLEITUNG

BRUKSANVISNING

AUSPACKEN Nach dem Auspacken überprüfen, ob das folgende Teil vorhanden ist.

Rutschfeste Auflagen

Glidskyddsdynor

Piedini antisdrucciolevoli

Almohadillas antideslizantes

ZUR BEACHTUNG:itte lessen Sie diese Bedienungsanleitung vor Inbetriebnahme des Gerates.

Bitte lessen Sie sich folgende Punkte vor dem Einsatz ihrer Boxen durch. YAMAHA kann nicht für etwaige Schäden und-/oder Verletzungen haftbar gemacht werden, die aus der Nichtbeachtung der folgenden Sicherheitshinweise resultieren.

• Bitte lessen Sie diese Bedienungsanleitung sorgfältig durch, um sich gründlich mit dem Gerät vertraut zu machen. Heben Sie die Bedienungsanleitung auf, um auch später noch nachschlagen zu konnen.
  Die Einheit an einem kühlen, trockenen und sauberen Platz aufstellen - entfernt von Fenstern, Wärmequellen, Erschüttungen, Staub, Feuchtigkeit und Kälte. Entfernt von elektrischen Störquellen (Transformatoren, Motoren) aufstellen. Die Einheit dar keinem Regen oder Feuchtigkeit ausgesetzt werden, um elektrische Schäge und Feuer zu vermeiden.
• Niemals das Gehäuse öffnen. Wenden Sie sich an ihren Fachhändler, wenn Gegenstände in das Gerät eingedrungen sind.
  Die Boxen dürfen nur mit der auf der Rückseite spezifizierten Spannung verwendet werden. Es ist gefährlich das Gerät mit einer higheren Spannung zu verwenden, es kann möglicherweise ein Brand und/oder Elektroschock verursacht werden kann.
• Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden.
  Keine Gewalt auf die Bedienungselemente und Kabel ausüb. Zum Aufstellen an einem anderen Ort zuerst das Netzkabel und dann die Verbindungskabel zu anderen Geräten loseen. Immer an den Steckern, niemals an den Kabeln selbst,ziehen.
• Falls Sie das Gerät für längerere Zeit nicht benutzen (z.B. während der Ferien), sollen den Netzstecker aus der Steckdoseziehen.
• Bei Blitzschlaggefahr das Netzkabel aus der Steckdoseziehen.
  Weil in thisem Gerät ein Verstärker eingebaut ist, wird die entstehende Wärme an der Rückseite abgeführt. Aus thisem Grund muß das Gerät von Wänden entfernt aufgestellt werden und auf beiden Seiten und auf der Ober- und Rückseite des Gerätes muß ein genügend freier Raum vorhanden sein, so daß keine Gefahr eines Feuerausbruchs oder von anderen Beschädigungen vorhanden ist. Das Gerät dar auch nicht mit nach unten oder gegen eine andere Oberfläche gerichteter Rückseite aufgestellt werden.

Auf der Oberseite, der Rückseite und auf beiden Seiten muß zwischen dem Gerät und der Wand ein freier Abstand von 20 cm eingehalten werden.

• Nicht die Rückseite dieser Geräts mit einer Zeitung, Tischdecke, Gardine o.ä. abdecken, um Hitzestau zu vermeiden. Wenn die Temperatur im Inneren des Geräts zu stark ansteigt, besteht die Gefahr von Branden, Schäden am Gerät und/oder Verletzungen.
• Stellen Sie keine klinen Metallgegenstände auf das Gerät. Anderenfalls kann der Gegenstand herunterfallen und möglicherweise Personenschäden verursachen.
• Nicht die folgenden Gegenstände auf these Gerät stellen: Glas, Porzellan o.a. Wenn Glas o.a. durch Vibrationen herunterfällt und zerbricht, besteht die Gefahr von Verletzungen.

Brennende Kerzen o.a.

Wenn eine Kerze durch Vibrationen herunterfällt, besteht die Gefahr von Branden oder Verletzungen.

GefäBe mit Wasser

Wenn ein Gefäβ mit Wasser durch Vibrationen herunterfällt, besteht die Gefahr von Schäden am Gerät und/oder elektrischen Schlagen.

• Stellen Sie das Gerät nicht dört auf, wo Wassertropfen usw. in das Gerät gelangen können. Dadurch kann ein Brand, ein Geräteschaden und/oder Personenschäden verursacht werden.

• Stellen Sie keine zerbechlichen Gegenstände in der Näheder YST-Öffnung auf, weil der Gegenstand durch den Schalldruck herunterfallen kann und das Gerat beschädigen und Verletzungen verursachen kann.

• Stecken Sie niemals eine Hand in die YST-Öffnung auf der rechten Seite. Halten Sie zum Anheben das Gerät nicht an dieser Öffnung, weil Verletzungen und Geräteschäden verursacht werden können.
• Beim einem hochpegeligen Signaleingang kann der Unterbrecher unerwartet ansprechen. In thisem Fall mussen Sie den Pegel des verwendeten Verstärkers usw. vermindern oder andere nicht verwendete Geräte ausschalten.
  Das Gehäusearfniemals geoffnetwerden,weil durch die vom Gerat verwendete Hochspannung ein elektrischer Schlag ausgelost werden kann. AuBerdembesteht eine Verletzungsgefahr und/oder das Gerat kann beschadigt werden.
• Wenn Sie ein Befeuchter benutzen, vergewissern Sie sich, dass sich keine Kondensation im Inneren des Gerätes bildet; halten Sie genug Platz um das Gerät herum frei oder vermeiden Sie das Befeuchten. Kondensation kann einen Brand oder einen Geräteschaden und/oder einen Elektroschock verursachen.
  Die von diesen Gerät wiedergegebenen Tiefbaßfrequenzen können die Wiedergabe eines Plattenspielers stären. In diesen Fall muß diese Gerät weiter vom Plattenspieler entfern aufgestellt werden.
  Das Gerät kann beschädigt werden, falls gewisse Töne kontinuierlich mit hohem Lautstärkepegel wiedergegeben werden. Zum Beispiel bei der kontinuierlichen Wiedergabe von 20Hz - 50Hz -Sinuswellen von einer Test-CD, bei Baßwiedergaben elektronischer Instrumente oder wenn der Tonabnehmer die Plattenoberfläche berührt, müssen Sie den Lautstärkepegel reduzieren, um eine Beschädigung dieser Gerätes zu vermeiden.
• Falls Tonverzerrungen auftreten, wie z.B. ein unnatürliches Klopfen oder Pochen, muß der Lautstärkepegel reduziert werden. Durch eine sehr laute Wiedergabe von Filmtonwiedergaben mit einem hohen Anteil von niedrigen Frequenzen oder von Pop und anderer Musik mit tiefen Bässen kann dieser Laatsprecher beschädigt werden.
  Vibrationen, die von extremen Bässen erzeugt werden, können Verzerrungen bei der Fernsehwiedergabe erzeugen. In dieser Fall das Gerät weiter vom Fernsehgerät entfernt aufstellen.
• Zur Reinigung keine chemischen Lösungsmittel verwenden, weil dadurch die Gehäuseoberfläche beschädigt werden kann. Mit einem sauberen, trockenen Tuch reinigen.
  Der Abschnitt "STÖRUNGSSUCHE" beschreiben垢 Häufige Bedienungsfehler. Lesen Sie diesen Abschnitt, bevor Sie auf einen Defekt des Gerätes schlieben.
• Richtige Aufstellung und richtiger Anschluß besteht zur Verantwortung des Anwenders. YAMAHA kann keine Verantwortung für Unfälle oder Schäden übernehmen, die durch unsachgemäß Aufstellung oder falsches Anschlieben der Laufspreche verursacht werden.

Betriebsbereitschaft

Wenn das Gerät mit der Netztaste (STANDBY/ON) an der Gerätefrontseite eingeschaltet wird, wird immer eine geringe Leistung aufgenommen. Dieser Zustand wird als Betriebsbereitschaft bezeichnet.

Die Stromversorgung des Gerätes wird erst vollständig unterbrochen, wenn der Netzschalter (POWER) an der Rückseite in die Position "OFF" gestellt wird oder das Netzkabel aus der Steckdose gezogen wird.

Dieses Gerät ist magnetisch abgeschirmt; trotzdem können Bildstörungen auftreten, wenn es zu nahe an einem Fernseher aufgestellt wird.

INHALT

AUSPACKEN .innere Umschlagseite

ZUR BEACHTUNG 1

BESONDERHEITEN 2

AUFSTELLUNG 3

ANSCHLUSSE 4

Anschluß an den Line-Ausgangsbuchsen des Verständerkers 4

Anschluß an den Laufsprecherklemmen des Verständerkers 6

BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN 8

AUTOMATISCHE EIN/AUSSCHALTFUNKTION 9

EINSTELLUNG DES SUBWOOFERS VOR DER INBETRIEBNAHME 10

Frequenzeigenschaften 11

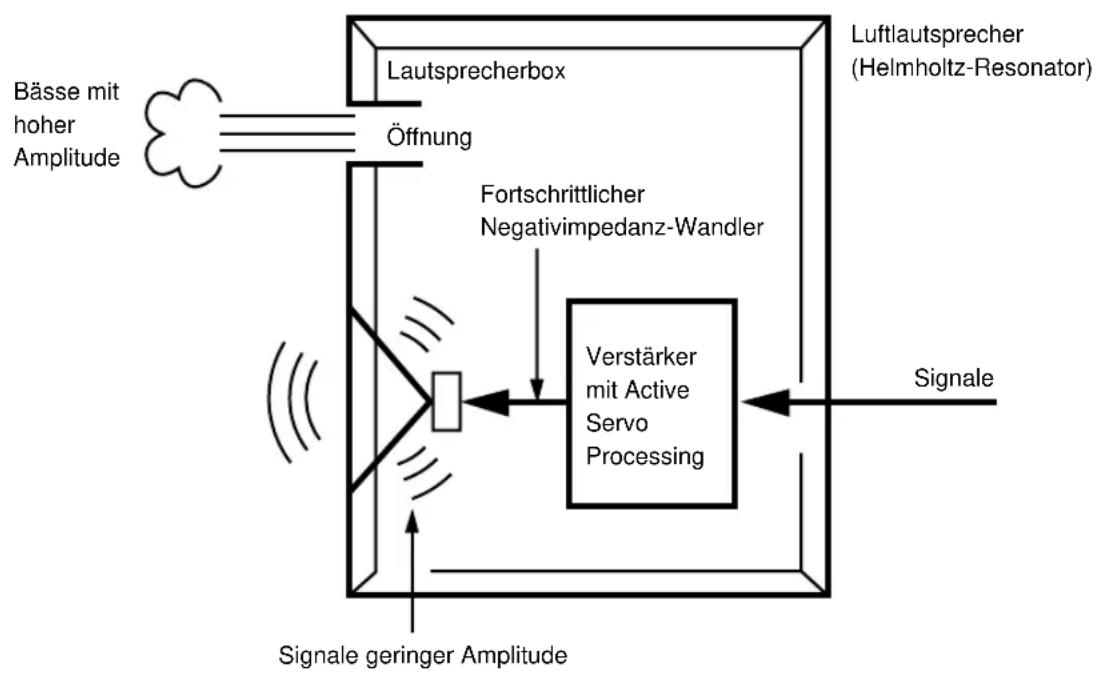

ADVANCEDYAMAHAACTIVESERVO TECHNOLOGY 12

STÖRUNGSSUCHE 13

TECHNISCHE DATEN 14

BESONDERHEITEN

• Bei diesen Subwoofer-Lautsprecher finden die von YAMAHA entwickelte Advanced YAMAHA Active Servo Technology für eine hochwertige Tiefbaßwiedergabe Verwendung. (Für Einzelheiten über die Advanced YAMAHA Active Servo Technology wird auf die Seite 12 verwiesen.) Der Frequenzgang wird mit diesen Lautsprecher erweitert und die Leistung des ganzen Systems wird verbessert, weil für die Baßwiedergabe die vorhandenen Veränderungen und Lautsprecher weniger stark belastet werden.

• Ihr bereits vorhandene Stereoanlage kann mit dem Subwoofer-Lautsprecher ergänzt werden, der einfach an die Lautsprecherklemen oder an die Line-Ausgangsbuchsen des Verständers angeschlossen werden kann.

• Für eine optimale Wiedergabe muß die Tiefbaßwiedergabe des Subwoofer-Lautsprechers auf ihre Hauptloutsprecher abgestimmt werden. Zu dieserse Zweck ist der Subwoofer-Lautsprecher mit einem Übergangsfrequencygler HIGH CUT und einem Phasenschalter PHASE ausgerüstet.

• Mit der automatischen Einsatzfunktion erbrigt sich das Betätigter Netztaste STANDBY/ON zum Ein- und Ausschalten.
• Sie können mit dem BASS-Schalter Basse wahren, diealanders gut fur eine Tonquelle geeignet sind.

A

B

C

Subwoofer, :Haupt-Lautsprecher)

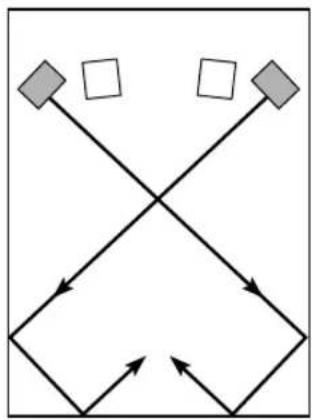

Mit einem Subwoofer-Lautsprecher können Sie die Tonwiedergabe stark verbessern. Für einen größeren Effekt wird jedoch empfehlen zwei Subwoofer-Lautsprecher zu verwenden.

Bei Verwendung von nur einem Subwoofer-Loutsprecher wird empfohlen, daß er auf der äußeren Seite des linken oder rechten Hauptloutsprechers aufgestellt wird. (Siehe Abb. [A]) Falls zwei Subwoofer-Loutsprecher verwendet werden, sollenn sie auf der Außenseite der Hauptloutsprecher aufgestellt werden. (Siehe Abb. [B]) Eine wie in Abb. gezeigte Aufstellung ist ebenfalls möglich. Wenn der Subwoofer allerdings direkt gegen eine Wand gerichtet wird, kann der Baßeffekt verminderter werden, weil sich die direkten und die von der Wand reflektierten Schallwellen gegenseitig aufheben konnen. Aus thisem Grund sollte der Subwoofer möglichst schrag zu einer Wand aufgestellt werden, wie in Abb. oder gezeigt.

Hinweis

In der Raummitte ist unter Umständen die Tiefbaßwiedergabe vom Subwoofer zu schwach, weil sich zwischen zwei parallelen Wänden Stehwellen bilden können, die sich gegenseitig aufheben. Richten Sie in thisem Fall den Subwoofer schräg zur Wand oder brechen Sie die Reflexionen von der Wand, indem Sie z.B. Buchergestelle an der Wand aufstellen.

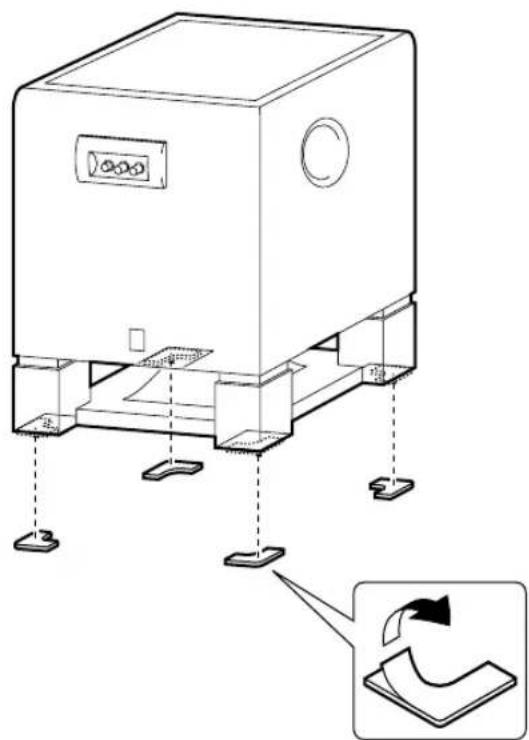

Verwendung der rutschfreien Unterlagen

Bringen Sie die rutschfreien Unterlagen an den vier Ecken unter am Subwoofer an, um zu verhindern, daß sich der Subwoofer durch Vibrationen usw. bewegt.

ANSCHLUSSE

Vorsicht: Der Netzstecker des Subwoofer und der anderen Audio-/Video-Komponenten darf erst angeschlossen werden, nach dem alle anderen Anschlüsse richtig ausgeführrt worden sind.

• Für die Anschlüsse müssen die Seiten links (L), rechts (R), plus (+) und minus (-)-genau beachtet werden. Außerdem wird auf die Bedienungsanleitung der einzelnen Geräte verwiesen.
• Der Subwoofer kann entweder an den Line-Ausgangsbuchsen oder an den Lautsprecherausgangsklemmen des Verstärkers angeschlossen werden. SchlieBen Sie den Subwoofer je nach der Konfiguration ihrer Audioanlage wie in thisem Abschnitt gezeigt an. Zum AnschlieBen wird auch auf die Bedienungsanleitung des betreffenden Gerätes verwiesen.

Grundsätzlich muß der Subwoofer an den Line-Ausgangsbuchsen des Verstärkers angeschlossen werden. (Für Einzelheiten wird auf Seite 4 und 5 verwiesen.) Falls der Verstärker nicht über Line-Ausgangsbuchsen verfügt, muß der Subwoofer an den Laatsprecherklemmen des Verstärkers angeschlossen werden. (Für Einzelheiten wird auf Seite 6 und 7 verwiesen.)

Anschluß an den Line-Ausgangsbuchsen des Verständerkers

SchlieBen Sie die Haupt-Lautsprecher an den Lautsprecherausgangsklemmen des Verstärkers an.

• Zum Anschlieben eines DSP-Verstärkers (oder AV-Receivers) von YAMAHA müssen Sie die an der Rückseite des DSP-Verstärkers (oder AV-Receivers) befindliche Buchse SUBWOOFER (oder LOW PASS usw.) mit der Buchse 1/MONO INPUT2 des Subwooferers verbinden.

• Beim Anschlieben des Subwoofer an den SPLIT SUBWOOFER-Klemmen an der Rückseite des DSP-Verständkers muß die L/MONO INPUT-Klemme an der Seite "L" und die B INPUT 2-Klemme an der Seite "R" der SPLIT SUBWOOFER-Klemmen angeschlossen werden.

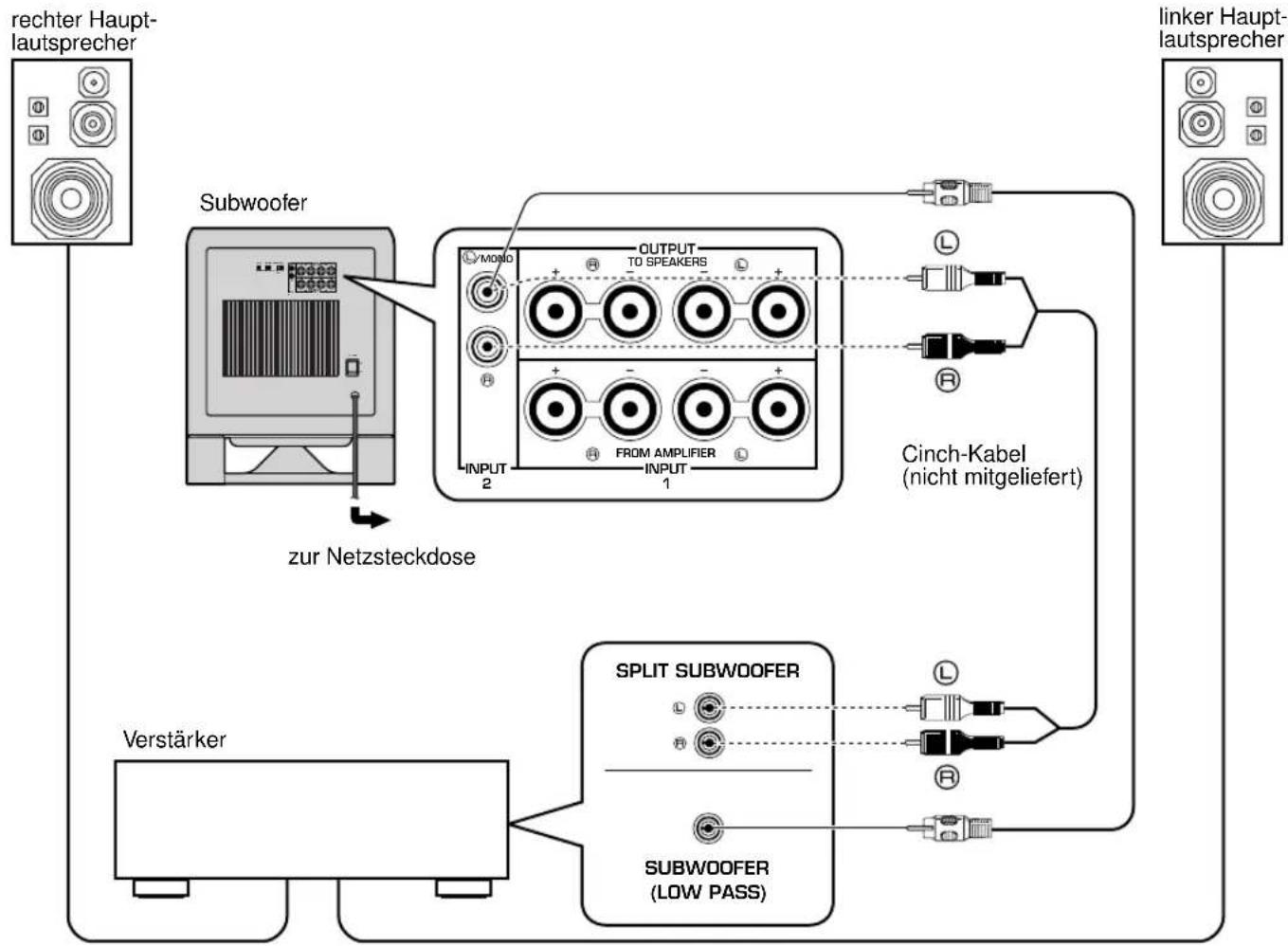

■ Verwendung eines Subwoofoers

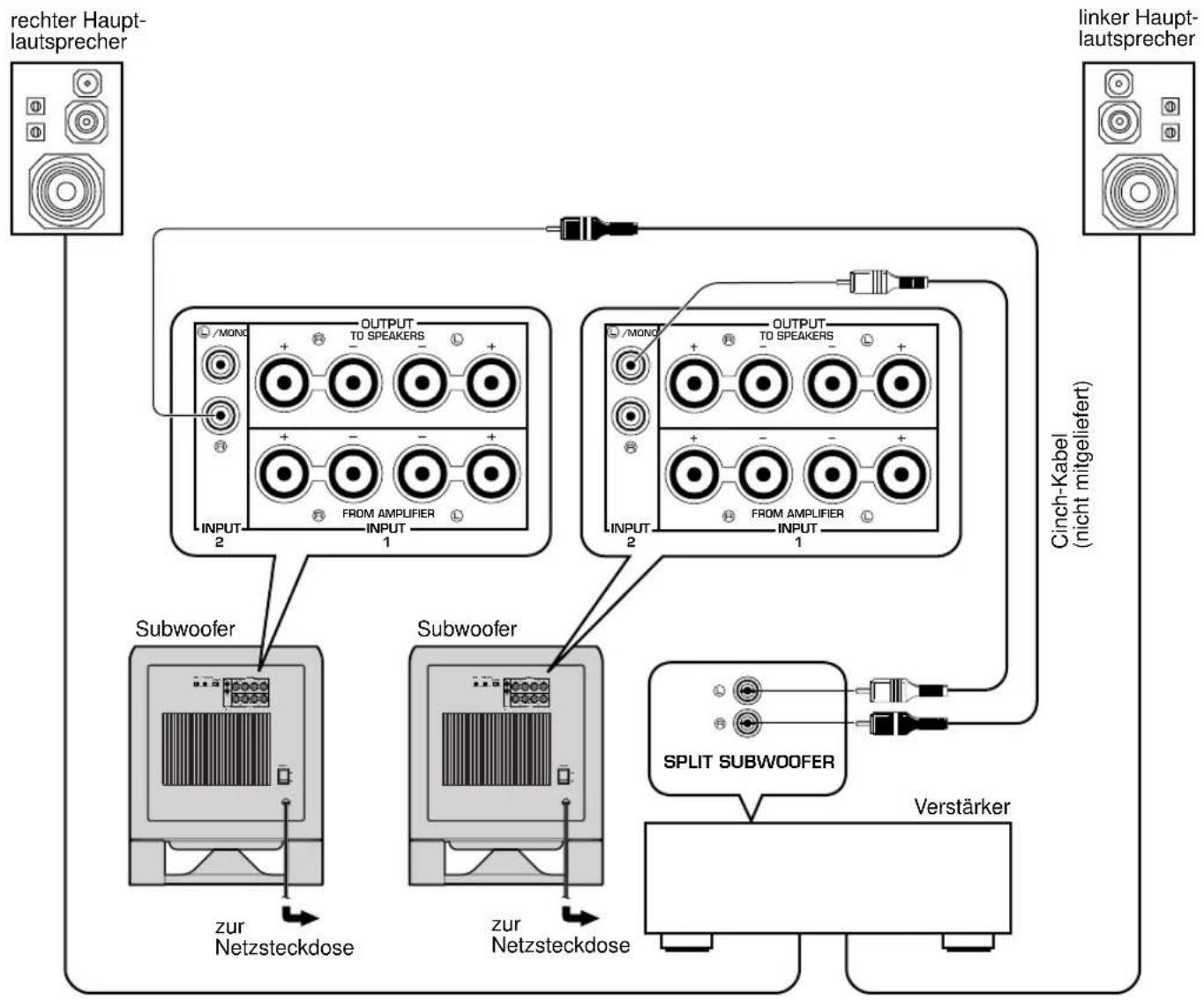

■ Verwendung von zwei Subwoofern

Hinweise

Gewisse Verstärker besitzen Line-Ausgangsbuchsen, die mit "PRE OUT" bezeichnet sind. Kontrollieren Sie, ob der Verstärker über mindestens zwei PRE OUT-Buchsenpaare verfügt, wenn Sie den Subwoofer an den PRE OUT-Buchsen des Verstärkers anschlieben wollen. Falls nur ein PRE OUT-Buchsenpaar vorhanden ist, schreiben Sie den Subwoofer an den Lautsprecherklemmen des Verstärkers und nicht an den PRE OUT-Buchsen an. (Siehe Seite 6 und 7.)

• Beim Anschluß an eine Mono-Line-Ausgangsbuchse des Verständrakers können Sie das Kabel an der Eingangsbuchse (L/MONO INPUT2) anschließen.
• Beim Anschluß an den Line-Ausgangsbuchsen des Verständrkers)dürfen an den Ausgangsklemmen (OUTPUT) auf der Rückseite des Subwoofoers keine anderen Laufsprecher angeschlossen werden, weil sonst keine Tonwiedergabe möglich ist.

Anschluß an den Laufsprecherklemmen des Verständerkers

■ Verwendung eines Subwoofer

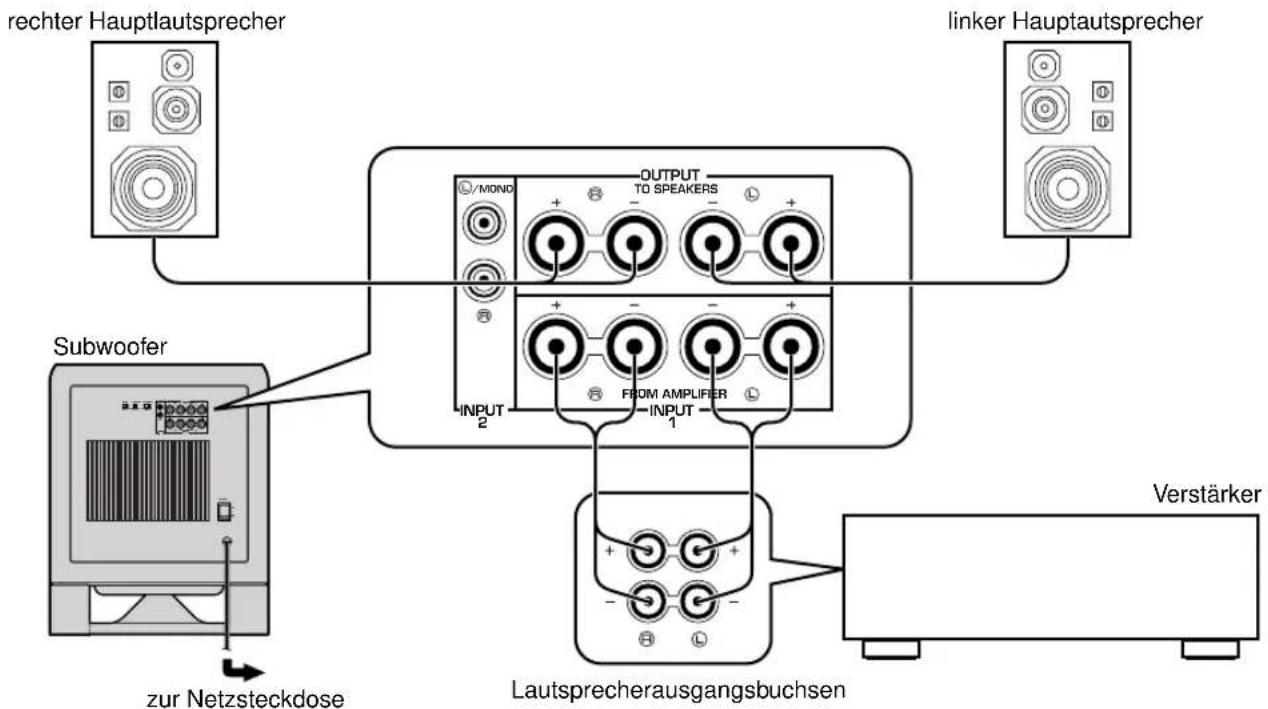

Falls der Veränder nur mit Klemmen für ein Haupt-Laatsprecherpaar ausgerüstet ist

Verbinden Sie die Ausgangsklemmen des Veränder mit den Eingangsklemmen 1 (INPUT1) des Subwoofoers und verbinden Sie die Ausgangsklemmen (OUTPUT) des Subwoofoers mit den Haupt-Laatsprechern.

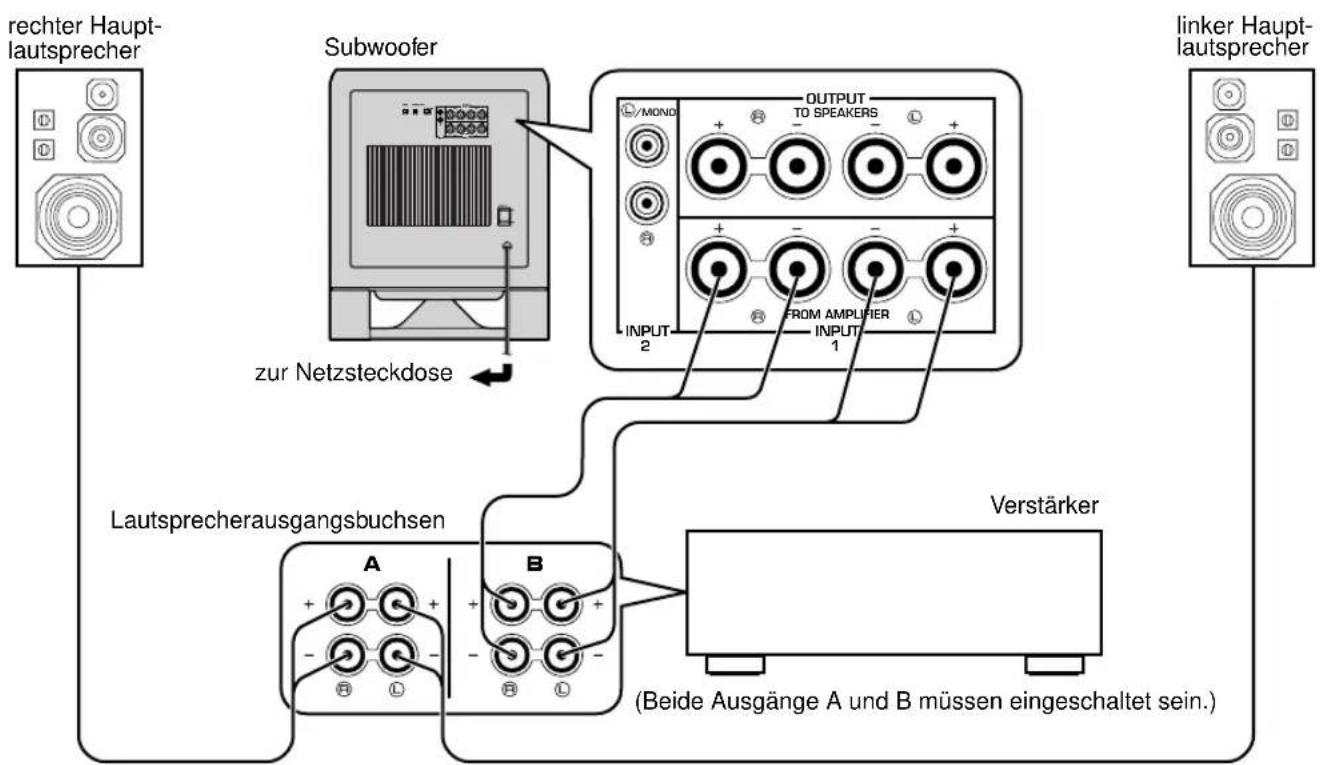

Falls Ihr Verstärker über zwei Sätze von Lautsprecherausgangsbuchsen verfügt

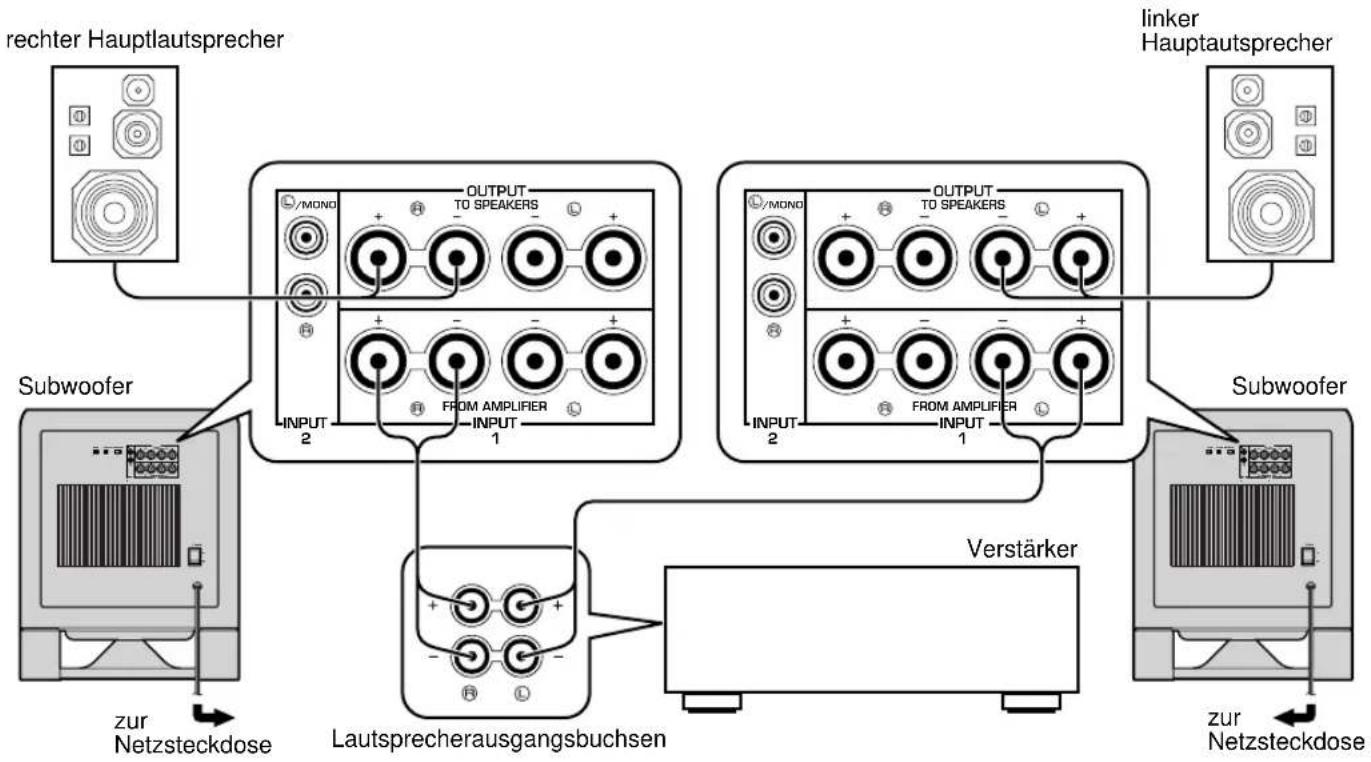

■ Verwendung von zwei Subwoofern

Verbinden Sie die Ausgangsklemmen des Verstärkers mit den Eingangsklemmen 1 (INPUT1) des Subwoofer und verbinden Sie die Ausgangsklemmen (OUTPUT) des Subwoofer mit den Haupt-Lautsprechern.

Anschlieben an die INPUT1/OUTPUT-Klemmen des Subwooofers

Für den Anschlieben, halten Sie die Laufsprecherkabel so kurz wie möglich. Zu lange Kabel dürfen nicht zusammengebunden oder aufgerollt werden. Bei fehlerhaften Anschlüssen ist keine Tonwiedergabe vom Subwoofer, den Laufsprechern, oder beiden möglich. Beachten Sie die an den Klemmen angezeichneten Polaritäten (+ und - Zeichen). Falls die Kabel mit umgekehrter Polarität angeschlossen werden, ist die Tonwiedergabe unnaturlich und die Baßwiedergabe schwach.

Anschluß

ROT fur das (+) Zeichen SCHWARZ fur das (-) Zeichen

① Losen Sie den Knopf.
② Stecken Sie das abisolierte Laufsprecherkabel (ca. 10 mm Isolation entfernt) hinein.
③ Den Knopf zum Befestigen des Kabels festziehen.

Hinweis

Die Lautsprecherkabel dürfen nicht kurzgeschlossen werden, weil sonst der Subwoofer bzw. der Veränder geschädigt werden kann.

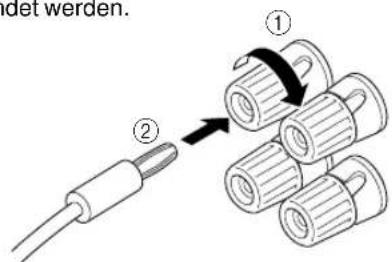

Für den Anschluß können auch Bananenstecker verwendet werden.

① Ziehen Sie die Klemmenschrauben fest.
② Stecken Sie die Bananenstecker einfach in die Klemme.

BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN

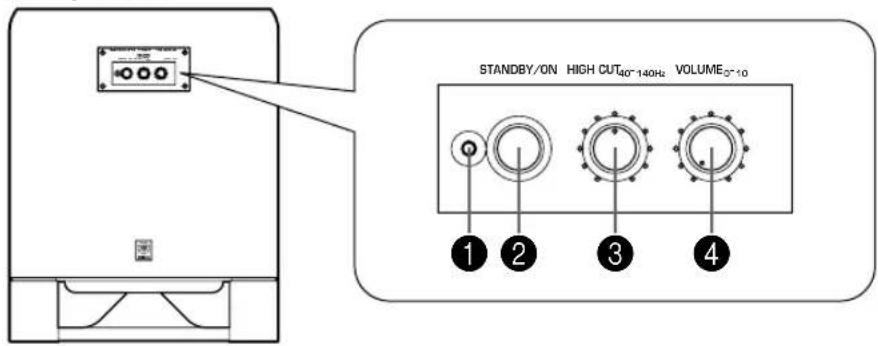

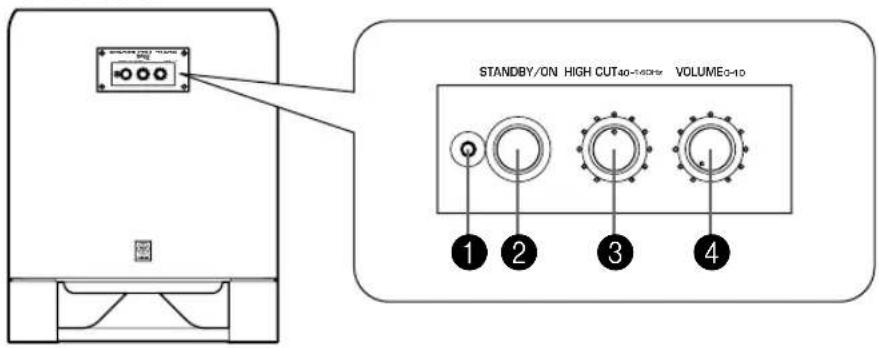

Vorderseite

1 Netzanzeige

Die Netzanzeige leuchtet, während der Subwoofer eingeschaltet ist.

2 Netztaste STANDBY/ON

Drucken Sie diese Taste zum Einschalten des Geräts.
Durch nochmaliges Drucken wird der Subwoofer auf Betriebsbereitschaft umgeschaltet.

• Diese Taste kann nur verwendet werden, wenn der Netzschalter POWER (5) auf Position “ON” stehen.

Betriebsbereitschaft

Der Subwoofer nimmt in dieser Betriebsart eine geringe Leistung auf.

3 Übergangsfrequenzregler (HIGH CUT)

Mit diesen Regler kann die Grenzfrequency eingestellt werden. Die Frenzen über der mit diesen Regler eingestellten Freqenz werden abgeschritten, d.h. sie werden nicht wiedergegeben.

• Eine Skaleneinteilung deses Reglers entspricht 10 Hz.

4 Lautstärkeregler (VOLUME)

Stellen Sie mit diesen Regler die Lautstärke ein. Den Regler im Uhrzeigersinn drehen, um die Lautstärke zu erhöhen, und gegen den Uhrzeigersinn um sie zu senken.

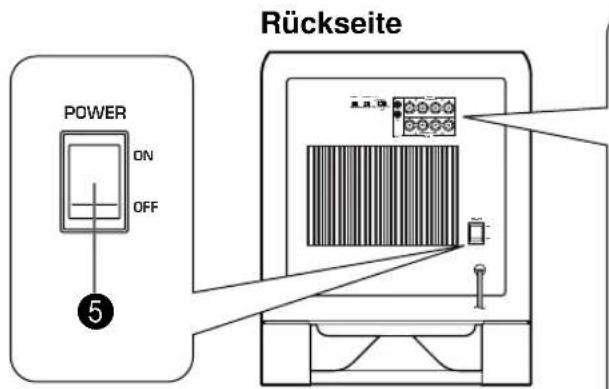

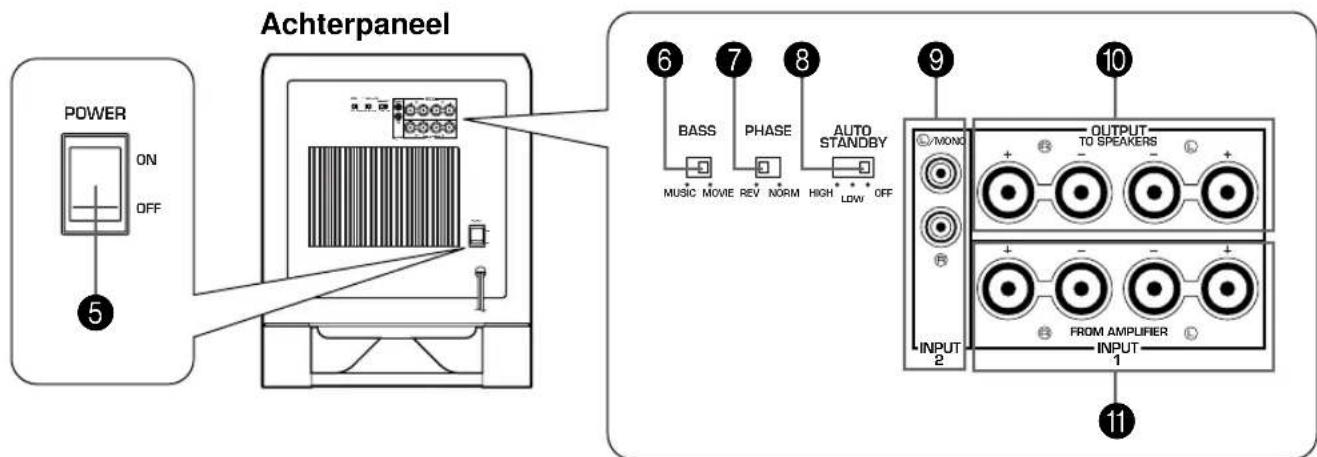

5 Netzschalter (POWER)

Normalerweise stellen Sie diesen Schalter in die Position "ON", um den Subwoofer zu verwenden. In thisum Zustand konnen Sie den Subwoofer auf Bereitschaftsbetrieb stellen, indem Sie die Netztaste STANDBY/ON (2) drucken. Stellen Sie den Schalter auf Position "OFF", um die Stromversorgung des Subwoofoers vollständig zu unterbrechen.

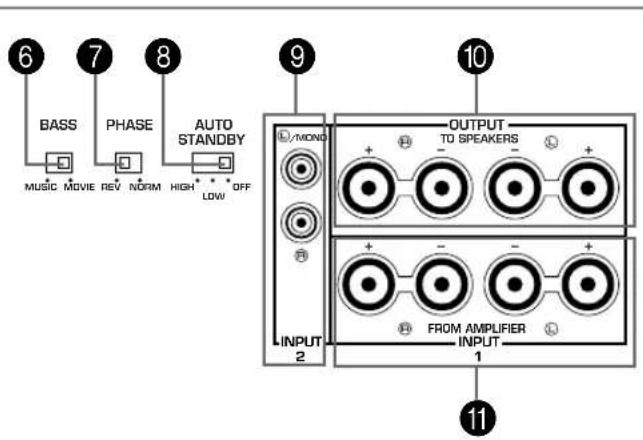

BASS-Schalter

Durch Einstellung these Schalters auf MOVIE wird der Baßpegel bei Videotonwiedergabe optimiert. Durch Einstellung auf MUSIC wird der Baßpegel bei Musikwiedergabe optimiert.

7 Phasenschalter (PHASE)

Normalerweise befindet sich dieser Schalter in der Position REV. Unter gewissen Bedingungen, abhängig von ihren Laufsprechern und den Abhorbedingungen wird in der Schalterstellung NORM ein besseres Resultat erzielt. Wahlen Sie deshalb die Schalterstellung, in der Sie eine better Tonwiedergabe erhalten.

8 Ein/Aus-Schalter [AUTO STANDBY (HIGH/LOW/OFF)]

Dieser Schalter steht ursprünglich auf OFF. Wenn Sie diesen Schalter in die Position "HIGH" oder "LOW" stellen, ist die automatische Ein/Ausschaltfunktion des Subwoofer's eingeschelt, wie unter beschrieben. Zum Ausschalten dieser Funktion konnen Sie den Schalter in die Position "OFF" stellen.

• Dieser Schalterarf nur umgeschaltet werden, wenn sich dieNetztaste(STANDBY/ON)(2)in der Position "OFF"befindet.

Eingangsbuchsen (INPUT2)

Zur Eingabe der Line-Signale vom Veränderer. (Einzelheiten siehe "ANSCHLUSSE".)

10 Ausgangsbuchsen [OUTPUT (TO SPEAKERS)]

Zur Verbindung mit den Haupt-Laatsprechern. These Buchsen geben Signale vom Veränderk direkt zu den Haupt-Laatsprechern aus. (Einzelheiten siehe "ANSCHLUSSE".)

Eingangsbuchsen 1 [INPUT1 (FROM AMPLIFIER)]

Zum Anschreiben des Subwoofoers an die Lautsprecherbuchsen des Verstärkers. (Einzelheiten siehe "ANSCHLUSSE".)

AUTOMATISCHE EIN/AUSSCHALTFUNKTION

Beim Einschalten einer Tonquelle wird der Subwoofer durch die Toneingangssignale automatisch eingeschaltet. Falls während einiger Minuten kein Toneingangssignal vorhanden ist, wie nach dem Ausschalten der Tonquelle, wird der Subwoofer automatisch in die Betriebsbereitschaft umgeschaltet.

These Funktion benöttigt zum Umschalten einen bestimmten Frequenzsignalpegel. In der Position "HIGH" des Ein/Aus-Schalters (AUTO STANDBY) ist eine hohe Empfindlichkeit, in der Position "LOW" ist eine geringe Empfindlichkeit vorhanden. Stellen Sie den Schalter in die entsprchende Position. Beachten Sie, daß in der Position "HIGH" der Subwoofer durch einen geringen Signalpegel eingeschaltet wird, und andererseits der Subwoofer bei einem extrem geringen Pegel des Eingangssignals nicht in die Bereitschaft ausgeschaltet werden kann.

• Falls der Subwoofer durch Störgeräusche von anderen Geräten unerwartet eingeschaltet wird, müssen Sie den Ein/Aus-Schalter (AUTO STANDBY) in die Position "OFF" oder "LOW" stellen.
• Der Niederfrequenzpegel kann zwischen den einzelnen Quellen und den einzelnen Teilen der gleichen Quellen verschieten sein. Aus thisem Grund kann diese Funktion bei gewissen Quellen nicht richtig Funktionieren.
• Mit dieser Funktion werden Niederfrequenzsignale von ungebahr 100 Hz erfaßt.

These Funktion ist nur bei eingeschalteten Subwoofer (bei eingeschalteter Netztaste STANDBY/ON betriebsbereit).

EINSTELLUNG DES SUBWOOFERS VOR DER INBETRIEBNAHME

Stellen Sie vor Inbetriebnahme des Subwoofoers die optimale Lautstärke- und Tonbalance zwischen dem Subwoofer und den Haupt-Laufsprechern wie nachstehend beschrieben ein.

1 Stellen Sie den Lautstärkeregler (VOLUME) in die Minimalstellung (0).
2 Schalten Sie alle anderen Komponenten ein.

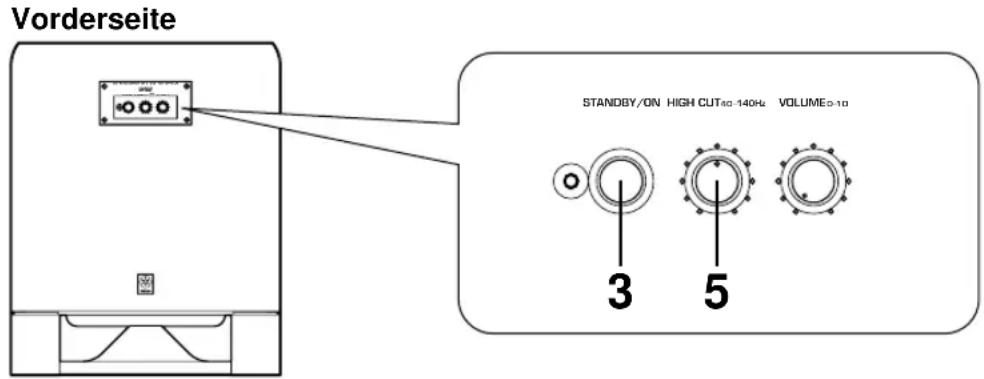

3 Drücken Sie die Netztaste STANDBY/ON, um den Subwoofer einzuschalten.
4 Beginnen Sie mit der Wiedergabe einer Tonquelle und stellen Sie mit dem Lautstärkeregler des Verstärkers den gewünschten Wiedergabepegel ein.
5 Stellen Sie den Übergangsfrequenzregler (HIGH CUT) auf die Stellung wo die gewünschte Klangcharakteristik erzielt wird.

Stellen Sie normalerweise mit dem Regler einen etwas higheren Pegel als die minimale wiederergebbare Nennfrequenz des Hauptloutsprechers* ein.

• Der Nennwert für die minimale wiedergebbare Frequenz des Hauptlautsprechers kann in der technischen Dokumentation des Lautsprechers oder in der Bedienungsanleitung nachgeschlagen werden.

6 Erhöhen Sie langsam den Tonpegel, um die Lautstärkebalance zwischen dem Subwoofer und den Haupt-Loutsprechern einzustellen.

Normalerweise drehen Sie den Regler auf einen Pegel, bei dem Sie ein weniger mehr Tiefen erhalten als wenn das Gerät nicht verwendet wird. Wenn die gewünschte Frequenzwiedergabe nicht erzielt werden kann, stellen Sie den Übergangsfrequency-(HIGH CUT) und Lautstärkeregler (VOLUME) erneut ein.

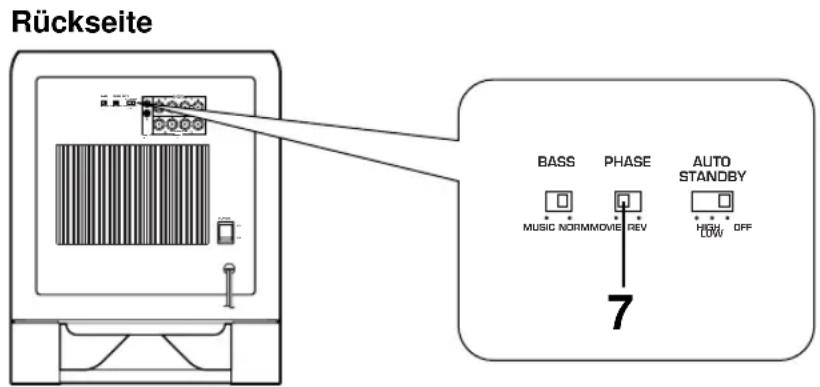

7 Stellen Sie den Phasenschalter (PHASE) auf die Position, wo Sie nach Aufstellung des Subwoofoers, den optimalen Tiefbaß erhalten.

Normalerweise sollen dieser Schalter in der Reverse-Position (REV) stehen. Wenn der gewünschte Frequenzgang nicht erhalten wird, stellen Sie den Schalter auf Normal-Position (NORM).

• Wenn einmal die Lautstärkebalance zwischen dem Subwoofer und den Haupt-Laufsprechern eingestellt ist, kann der Gesamtlautstärkepegel mit dem Lautstärkeregler des Verständkers eingestellt werden. Falls Sie die Haupt-Laufsprecher gegen andere Laufsprecher austauschen, müssen Sie diese Einstellung noch einmal vornehmen.
• Zum Einstellen des Lautstärkereglers (VOLUME), des Übergangsfrequencyzreglers (HIGH CUT) und des Phasenschalters (PHASE) wird auf den Abschnitt "Frequenzeigenschaften" auf der{nachsten Seite verwiesen.

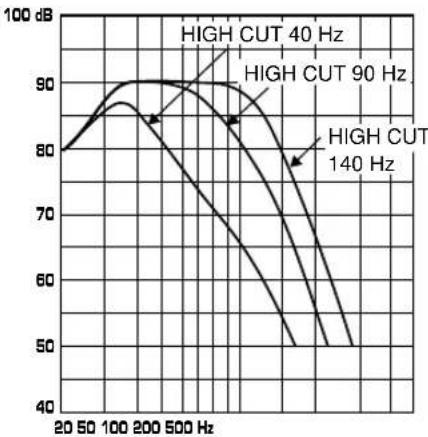

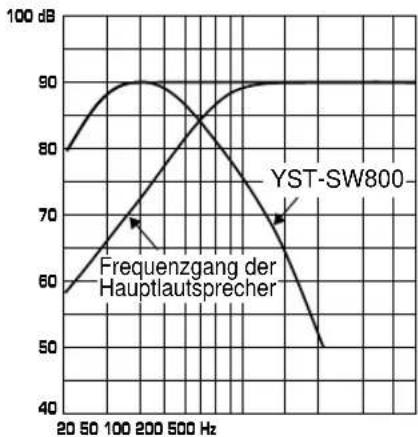

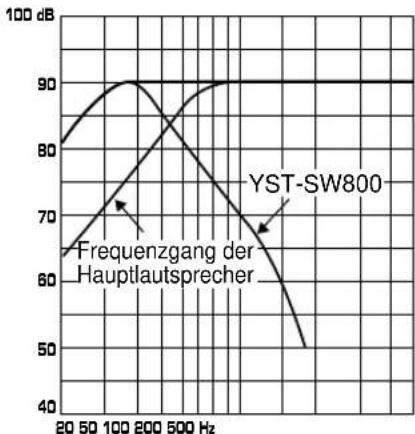

Frequenzeigenschaften

Frequenzeigenschaften des Subwoofer

Die Abbildungen unter zeigen die optimale Einstellung jedes Reglers und die Frenzeigenschaften, wenn dieser Subwoofer mit einem typischen Hauptlautsprechersystem kombiniert ist.

Beispiel 1: Verwendung zusammen mit 10 cm- oder 13 cm- Acoustic-Suspension-2-Wege-Hauptlautsprechern.

HIGH CUT40-140Hz VOLUME0-10

Den Phasenschalter (PHASE) in die Position (REV) stellen.

Beispiel 2: Verwendung zusammen mit 20 cm- oder 25 cm- Acoustic-Suspension-2-Wege-Hauptlautsprechern.

HIGH CUT40-140Hz VOLUME0-10

Den Phasenschalter (PHASE) in die Position (REV) stellen.

Die Theorie der Yamaha Active Servo Technology basiert auf zwei Grundfaktoren: dem Helmholtz-Resonator und der Negativimpedanzansteuerung. Active Servo Processing-Laatsprecher reproducten die Baßfrequenzen durch eine Baßöffnung in der Laatsprecherbox. Diese Öffnung übernimmt die Funktion eines Tieftonlautsprechers in herkömmlichen Laatsprechersystemen und wird an dessen Stelle verwendet. Laut der Helmholtztheorie konnen im Bereich der Resonanzfrequenz durch keine Erregerschwingungen große Ausgangsamplituden erzeugt werden. Die Resonanzfrequenz der Box wird davon so dimensioniert, daß sie in dem Bereich liegt, wo der Wiedergabepegel des Tieftörs absinkt. Dadurch wird der lineare Wiedergabefrequenzbereich bis zu sehr tiefen Tönen erweitert. Um Resonanzüberhöhungen und unprüzise Baßwiedergabe zu vermeiden sind große Antriebs- und Rückstellkräfte der Laatsprechemembran nötig.

Zur Lösung these Problems wurde von den YAMAHA-Konstrukturen ein Veränderkerprinzip entwickelt, das folgende Theorie verwirktlich:

Wird der elektrische Widerstand der Schwingspule auf Null reduziert, kame es in Bezug auf die Signalspannung zu einer linearen Bewegung der Lautsprechermembran. Um diese Reduzierung zu erreichen, wird ein spezieller Verträger eingesetzt, dessen Ausgangsimpedanz genau

der der Box, jedoch mit umgekehrtem Vorzeichen entspricht.

These negative Ausgangsimpedanz ermittelcht die Erzeugung der nötigen Antriebskräfte wodurch hervorragende Tiebaßwiedergabe und Dämpfungseigenschaften erreicht werden. Durch die Verwendung eines Verstärkers mit Negativimpedanz-Ansteuerung und der Laatsprecherbox mit Helmholtz-Resonator kann these System deshalb einen extrem weiten Frenenzbereich mit erstaunlicher Klangqualität und reduziertem Verzerrungsgrad reproduzieren. Die Kombination der oben beschrieben Merkmale stellt die grundlegende Konfiguration der herkömmlichen Yamaha Active Servo Technology dar.

Unsere neue Active Servo Technology — Advanced Yamaha Active Servo Technology — vendet fortschrittliche Negativ-Impedanz-Wandler (ANIC) Schaltungen an, die eine dem herkömmlichen Negativimpedanz-Wandler dynamische Variation erlauben, um einen optimalen Wert für Laatsprecherimpedanz-Variationen zu wahren. Mit den neuen ANIC-Schaltungen kann Advanced Yamaha Active Servo Technology stabilere Leistung und verbesserten Schalldruck im Vergleich mit herkömmlicher Yamaha Active Servo Technology erzeugen, wodurch eine natürliche und dynamische Tiefenwiedergabe erzielt wird.

Bei Funktionstörungen these Gerätes wird auf die nachstehende Tabelle verwiesen. Falls die vorliegende Störung nicht aufgeführ ist, oder falls die Störung nicht behoben werden kann, offen Sie das Netzkabel aus der Steckdose und wenden Sie sich an ihren autorisierten YAMAHA-Handler oder an ein Kundendienstzentrum.

Störung	Ursache	Abhilfe
Keine Stromversorgung bei eingeschalteter Netztaste STANDBY/ON	Der Netzstecker ist nicht richtig angeschlossen, oder der Netzschalter (POWER) steht auf OFF.	Das Netzkabel richtig anschließen, und/oder Netzschalter (POWER) auf ON stellen.
Keine Tonwiedergabe	Der Lautstärkeregler (VOLUME) ist auf "0" gestellt.	Den Lautstärkeregler (VOLUME) nach rechts dieren.
	Die Latsprecherkabel sind nicht richtig angeschlossen.	Die Kabel richtig anschließen.
Zu geringer Tonwiedergabepegel	Die Latsprecherkabel sind nicht richtig angeschlossen.	Die Kabel wegen richtig und richtig gegolt anschließlich.
	Der Phasenschalter (PHASE) ist nicht richtig eingestellt.	Den Schalter in die andere Position stellen.
	Die wiedergegebene Tonquelle hat keine tiefen Baßfrequenzen.	Eine Tonquelle mit Baßfrequenzen wiedergeben. Mit dem Übergangs Frequenzregler (HIGH CUT) eine höhere Frequenz einstellen.
	Die Wiedergabe wird durch Stehwellen beeinflübt.	Den Subwoofer anders positionieren oder die parallelen Wände durch Aufstellen von Buchergestellen usw. auflösen.
Der Subwoofer wird nicht automatisch eingeschaltet.	Der Netzschalter (POWER) befindet sich in der Position "OFF".	Den Netzschalter in die Position "ON" stellen.
	Der Netztaste (STANDBY/ON) liegt auf OFF.	Die Netztaste (STANDBY/ON) auf "ON" stellen.
	Der Ein/Aus-Schalter (AUTO STANDBY) befindet sich in der Position "OFF".	Den Ein/Aus-Schalter (AUTO STANDBY) in die Position "HIGH" oder "LOW" stellen.
	Pegel des Eingangssignals ist zu niedrig.	Den Ein/Aus-Schalter (AUTO STANDBY) in die Position "HIGH" stellen.
Der Subwoofer wird unerwartet in die Betriebsbereitschaft gescheltet.	Pegel des Eingangssignals ist zu niedrig.	Den Ein/Aus-Schalter (AUTO STANDBY) in die Position "HIGH" stellen.
Der Subwoofer wird unerwartet eingeschaltet.	Einwirkung von Störgeräushen von externen Geräten.	Der Subwoofer weiter von der Störquelle entwickert aufstellen und/oder die Latsprecherkabel anders verlegen bzw. den Ein/Aus-Schalter (AUTO STANDBY) in die Position "OFF" stellen.
Der Unterbrecher spricht an.	Das Gerät nimmt beim Eingang eines hohen Signalpegels viel Strom auf.	Den Lautstärkepegel am verwendenten Verständner usw. vermindern oder andere nicht verwendete Geräte aussalten.

Typ. Advanced Yamaha Active Servo Technology

Treiber 25 cm Konus-Tieftoner (JA25610)

Magnetisch abgeschirmt

Verträger-Ausgangsleistung 800W/6Ω

Frequenzgang 18 Hz-160 Hz (-10 dB)

Stromversorgung

USA- und Kanada-Modell.......Netzstrom 120V, 60 Hz

Großbritannien- und Europa-Modell

Netzstrom 230V, 50 Hz

Australien-Modell .Netzstrom 240V,50 Hz

Leistungsaufnahme 250W

Abmessungen (B x H x T)

390 mm x 482 mm x 420 mm

Gewicht 24 kg

Zuberhorteile 4 Rutschfreie Unterlagen

Forstärkarens uteffekt 800W/6Ω

Frekvensrespons 18 Hz-160 Hz (-10 dB)

Strömförsörjning

Modell for Australien Vaxelstrom 240V, 50 Hz

REGELAARS EN HUN FUNCTIONS 8

AUTOMATISCHE IN-UITSCHAKELING 9

AFSTELLING VAN DE SUBWOOFER ALVORENS DEZE TE GEBRIKEN .... 10

REGELAARS EN HUN FUNCTIONS

Voorpaneel

Aan/uit indicator
