BEDIENUNGSANLEITUNG MusicCast SUB 100 YAMAHA

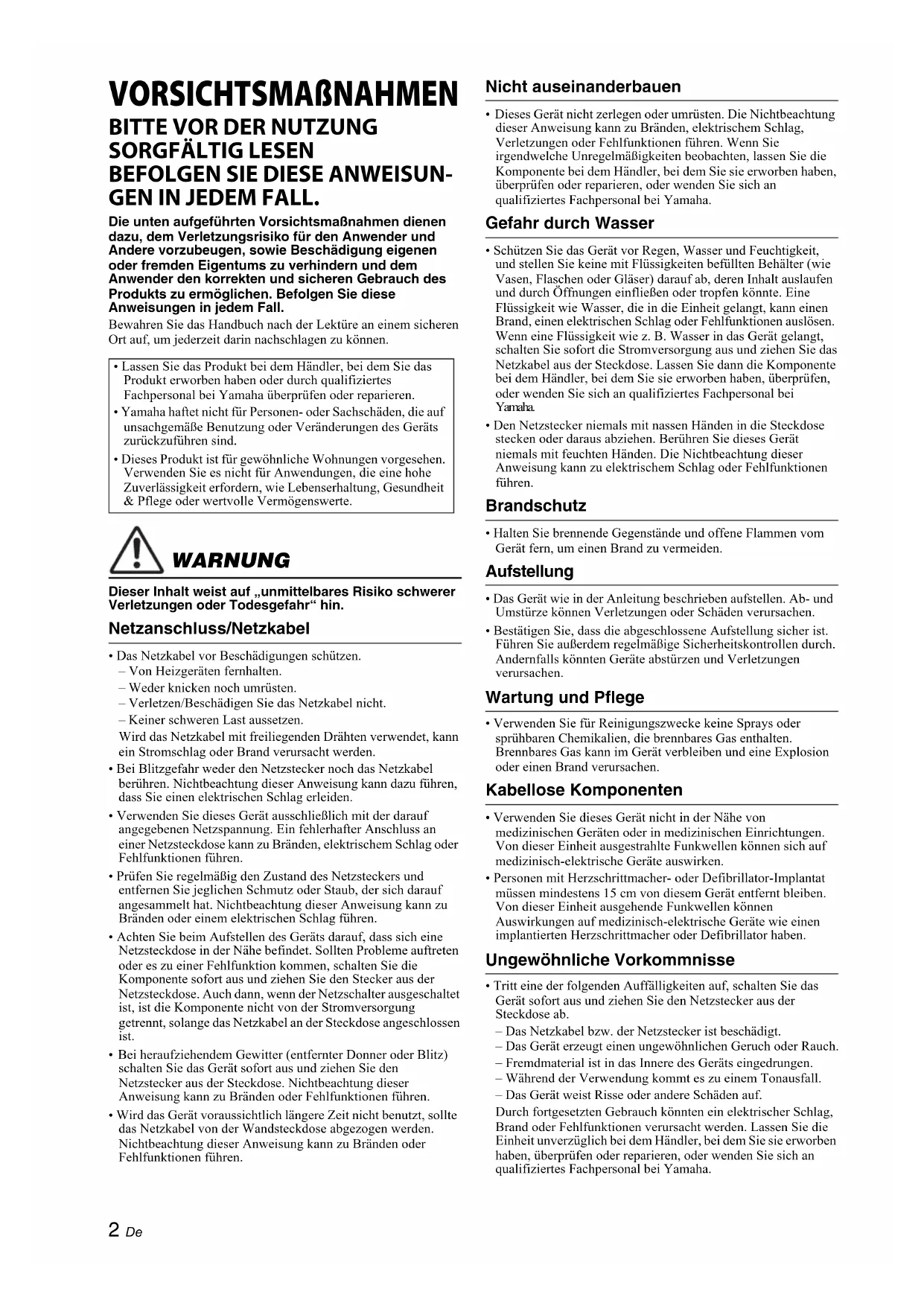

BITTE VOR DER NUTZUNG

GEN IN JEDEM FALL. Die unten aufgeführten Vorsichtsmaßnahmen dienen dazu, dem Verletzungsrisiko für den Anwender und Andere vorzubeugen, sowie Beschädigung eigenen oder fremden Eigentums zu verhindern und dem Anwender den korrekten und sicheren Gebrauch des Produkts zu ermöglichen. Befolgen Sie diese Anweisungen in jedem Fall. Bewahren Sie das Handbuch nach der Lektüre an einem sicheren Ort auf, um jederzeit darin nachschlagen zu können. WARNUNG Dieser Inhalt weist auf „unmittelbares Risiko schwerer Verletzungen oder Todesgefahr“ hin. Netzanschluss/Netzkabel

• Das Netzkabel vor Beschädigungen schützen. – Von Heizgeräten fernhalten. – Weder knicken noch umrüsten. – Verletzen/Beschädigen Sie das Netzkabel nicht. – Keiner schweren Last aussetzen. Wird das Netzkabel mit freiliegenden Drähten verwendet, kann ein Stromschlag oder Brand verursacht werden.

• Bei Blitzgefahr weder den Netzstecker noch das Netzkabel berühren. Nichtbeachtung dieser Anweisung kann dazu führen, dass Sie einen elektrischen Schlag erleiden.

• Verwenden Sie dieses Gerät ausschließlich mit der darauf angegebenen Netzspannung. Ein fehlerhafter Anschluss an einer Netzsteckdose kann zu Bränden, elektrischem Schlag oder Fehlfunktionen führen.

• Prüfen Sie regelmäßig den Zustand des Netzsteckers und entfernen Sie jeglichen Schmutz oder Staub, der sich darauf angesammelt hat. Nichtbeachtung dieser Anweisung kann zu Bränden oder einem elektrischen Schlag führen.

• Achten Sie beim Aufstellen des Geräts darauf, dass sich eine Netzsteckdose in der Nähe befindet. Sollten Probleme auftreten oder es zu einer Fehlfunktion kommen, schalten Sie die Komponente sofort aus und ziehen Sie den Stecker aus der Netzsteckdose. Auch dann, wenn der Netzschalter ausgeschaltet ist, ist die Komponente nicht von der Stromversorgung getrennt, solange das Netzkabel an der Steckdose angeschlossen ist.

• Bei heraufziehendem Gewitter (entfernter Donner oder Blitz) schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker aus der Steckdose. Nichtbeachtung dieser Anweisung kann zu Bränden oder Fehlfunktionen führen.

• Wird das Gerät voraussichtlich längere Zeit nicht benutzt, sollte das Netzkabel von der Wandsteckdose abgezogen werden. Nichtbeachtung dieser Anweisung kann zu Bränden oder Fehlfunktionen führen. Nicht auseinanderbauen

• Dieses Gerät nicht zerlegen oder umrüsten. Die Nichtbeachtung dieser Anweisung kann zu Bränden, elektrischem Schlag, Verletzungen oder Fehlfunktionen führen. Wenn Sie irgendwelche Unregelmäßigkeiten beobachten, lassen Sie die Komponente bei dem Händler, bei dem Sie sie erworben haben, überprüfen oder reparieren, oder wenden Sie sich an qualifiziertes Fachpersonal bei Yamaha. Gefahr durch Wasser

• Schützen Sie das Gerät vor Regen, Wasser und Feuchtigkeit, und stellen Sie keine mit Flüssigkeiten befüllten Behälter (wie Vasen, Flaschen oder Gläser) darauf ab, deren Inhalt auslaufen und durch Öffnungen einfließen oder tropfen könnte. Eine Flüssigkeit wie Wasser, die in die Einheit gelangt, kann einen Brand, einen elektrischen Schlag oder Fehlfunktionen auslösen. Wenn eine Flüssigkeit wie z. B. Wasser in das Gerät gelangt, schalten Sie sofort die Stromversorgung aus und ziehen Sie das Netzkabel aus der Steckdose. Lassen Sie dann die Komponente bei dem Händler, bei dem Sie sie erworben haben, überprüfen, oder wenden Sie sich an qualifiziertes Fachpersonal bei Yamaha.

• Den Netzstecker niemals mit nassen Händen in die Steckdose stecken oder daraus abziehen. Berühren Sie dieses Gerät niemals mit feuchten Händen. Die Nichtbeachtung dieser Anweisung kann zu elektrischem Schlag oder Fehlfunktionen führen. Brandschutz

• Halten Sie brennende Gegenstände und offene Flammen vom Gerät fern, um einen Brand zu vermeiden. Aufstellung

• Das Gerät wie in der Anleitung beschrieben aufstellen. Ab- und Umstürze können Verletzungen oder Schäden verursachen.

• Bestätigen Sie, dass die abgeschlossene Aufstellung sicher ist. Führen Sie außerdem regelmäßige Sicherheitskontrollen durch. Andernfalls könnten Geräte abstürzen und Verletzungen verursachen. Wartung und Pflege

• Verwenden Sie für Reinigungszwecke keine Sprays oder sprühbaren Chemikalien, die brennbares Gas enthalten. Brennbares Gas kann im Gerät verbleiben und eine Explosion oder einen Brand verursachen. Kabellose Komponenten

• Verwenden Sie dieses Gerät nicht in der Nähe von medizinischen Geräten oder in medizinischen Einrichtungen. Von dieser Einheit ausgestrahlte Funkwellen können sich auf medizinisch-elektrische Geräte auswirken.

• Personen mit Herzschrittmacher- oder Defibrillator-Implantat müssen mindestens 15 cm von diesem Gerät entfernt bleiben. Von dieser Einheit ausgehende Funkwellen können Auswirkungen auf medizinisch-elektrische Geräte wie einen implantierten Herzschrittmacher oder Defibrillator haben. Ungewöhnliche Vorkommnisse

• Tritt eine der folgenden Auffälligkeiten auf, schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker aus der Steckdose ab. – Das Netzkabel bzw. der Netzstecker ist beschädigt. – Das Gerät erzeugt einen ungewöhnlichen Geruch oder Rauch. – Fremdmaterial ist in das Innere des Geräts eingedrungen. – Während der Verwendung kommt es zu einem Tonausfall. – Das Gerät weist Risse oder andere Schäden auf. Durch fortgesetzten Gebrauch könnten ein elektrischer Schlag, Brand oder Fehlfunktionen verursacht werden. Lassen Sie die Einheit unverzüglich bei dem Händler, bei dem Sie sie erworben haben, überprüfen oder reparieren, oder wenden Sie sich an qualifiziertes Fachpersonal bei Yamaha.

• Lassen Sie das Produkt bei dem Händler, bei dem Sie das Produkt erworben haben oder durch qualifiziertes Fachpersonal bei Yamaha überprüfen oder reparieren.

• Yamaha haftet nicht für Personen- oder Sachschäden, die auf unsachgemäße Benutzung oder Veränderungen des Geräts zurückzuführen sind.

• Dieses Produkt ist für gewöhnliche Wohnungen vorgesehen. Verwenden Sie es nicht für Anwendungen, die eine hohe Zuverlässigkeit erfordern, wie Lebenserhaltung, Gesundheit & Pflege oder wertvolle Vermögenswerte.3 De Deutsch

• Achten Sie darauf, diese Einheit nicht fallen zu lassen oder starken Stößen auszusetzen. Wenn die Einheit durch Herunterfallen oder einen starken Stoß beschädigt worden sein könnte, schalten Sie sie sofort aus und ziehen Sie den Stecker oder das Netzteil aus der Steckdose. Die Nichtbeachtung dieser Anweisung kann zu elektrischem Schlag, Bränden, Verletzungen oder Fehlfunktionen führen. Lassen Sie die Einheit unverzüglich bei dem Händler, bei dem Sie sie erworben haben, überprüfen, oder wenden Sie sich an qualifiziertes Fachpersonal bei Yamaha. VORSICHT Der zugehörige Inhalt weist auf „ein Risiko schwerer Verletzungen“ hin. Netzanschluss/Netzkabel

• Verwenden Sie keine Netzsteckdose, in der der Netzstecker nicht fest sitzt. Nichtbeachtung dieser Anweisung kann zu Bränden elektrischem Schlag oder Verbrennungen führen.

• Wenn Sie den Netzstecker vom Gerät oder aus der Netzsteckdose abziehen, stets am Stecker selbst ziehen, niemals am Kabel. Durch Ziehen am Netzkabel kann dieses beschädigt werden und einen elektrischen Schlag oder einen Brand auslösen.

• Stecken Sie den Netzstecker vollständig in die Netzsteckdose hinein. Durch Gebrauch der Einheit bei nicht vollständig eingestecktem Stecker kann sich Staub auf dem Stecker ansammeln, der zu Bränden oder Verbrennungen führen kann. Aufstellung

• Stellen Sie das Gerät nicht an einer instabilen Stelle ab, wo es versehentlich ab- oder umstürzen und Verletzungen verursachen könnte.

• Blockieren Sie nicht die Lüftungsöffnungen dieser Einheit (Kühlschlitze). Dieses Gerät ist an der Rückseite mit Lüftungsöffnungen versehen, die ein übermäßiges Ansteigen der Innentemperatur verhindern. Nichtbeachtung kann dazu führen, dass sich in der Einheit ein Hitzestau bildet, wodurch ein Brand oder Fehlfunktionen ausgelöst werden könnten.

• Bei Aufstellung dieser Einheit: – Nicht mit einem Tuch bedecken. – Die Oberseite muss nach oben weisen; nicht auf den Seiten oder Kopf stellen. – Verwenden Sie das Gerät nicht an einer beengten und schlecht belüfteten Stelle. Nichtbeachtung der obigen Anweisung kann dazu führen, dass sich in der Einheit ein Hitzestau bildet, wodurch ein Brand oder Fehlfunktionen ausgelöst werden könnten. Stellen Sie sicher, dass ausreichend Freiraum im Umkreis des Geräts vorhanden ist: mindestens 20 cm an der Oberseite, 20 cm an den Seiten und 20 cm an der Rückseite.

• Stellen Sie das Gerät nicht an Orten auf, an dem es korrosiven Gasen oder salzhaltiger Luft ausgesetzt ist. Dadurch kann es zu Fehlfunktionen kommen.

• Vermeiden Sie es, sich in Gefahrsituationen wie einem Erdbeben in der Nähe des Geräts aufzuhalten. Da das Gerät um- oder abstürzen und Verletzungen verursachen könnte, suchen Sie sich so bald wie möglich einen sicheren Ort abseits des Geräts.

• Bevor Sie das Gerät versetzen, muss es ausgeschaltet und alle Verbindungskabel gelöst werden. Andernfalls können die Kabel beschädigt werden bzw. dazu führen, dass jemand darüber stolpert und stürzt.

• Das Gerät stets zu zweit verstellen oder transportieren. Beim Versuch, das Gerät ohne Hilfe anzuheben, könnten Sie sich (am Rücken) verletzen oder das Gerät beschädigen. Hörminderung

• Benutzen Sie die Einheit/Lautsprecher oder Kopfhörer nicht über längere Zeit mit zu hohen oder unangenehmen Lautstärken. Hierdurch können bleibende Hörschäden entstehen. Sollten Sie einen Hörverlust erleiden oder ein Klingeln in den Ohren wahrnehmen, suchen Sie einen Arzt auf.

• Bevor Sie dieses Gerät mit anderen Geräten verbinden, schalten Sie alle Geräte aus. Nichtbeachtung kann eine Hörminderung, einen elektrischen Schlag oder Geräteschäden zur Folge haben. Wartung

• Bevor Sie das Gerät reinigen, ziehen Sie den Netzstecker aus der Steckdose ab. Nichtbeachtung dieser Anweisung kann dazu führen, dass Sie einen elektrischen Schlag erleiden. Handhabung

• Hände und Finger aus den Geräteschlitzen fern halten. Nichtbeachtung dieser Anweisung kann zu Verletzungen führen.

• Stecken Sie keine Fremdkörper wie Metall oder Papier in die Geräteschlitze. Die Nichtbeachtung dieser Anweisung kann zu elektrischem Schlag, Bränden oder Fehlfunktionen führen. Sollten Fremdkörper in das Gerät eingedrungen sein, schalten Sie es sofort aus, ziehen Sie das Netzkabel aus der Steckdose und lassen Sie das Gerät beim Händler, bei dem Sie es erworben haben, oder durch qualifiziertes Yamaha Kundendienstpersonal prüfen.

• Tun Sie folgende Dinge nicht: – Sitzen oder Stehen auf dem Gerät – Abstellen schwerer Gegenstände auf dem Gerät – Stapeln des Geräts – Ausüben übermäßiger Kraft auf Tasten, Schalter, Anschlüsse usw.

• Ziehen Sie nicht an den angeschlossenen Kabeln, um Verletzung oder Beschädigung durch einen Absturz zu vermeiden.

• Benutzen Sie das Gerät nicht, wenn der Ton verzerrt ist. Ein längerer Einsatz in diesem Zustand kann Überhitzung und einen Brand verursachen. Hinweis Kennzeichnet Punkte, die zu beachten sind, um einen Ausfall, eine Beschädigung oder eine Störung des Produkts sowie einen Verlust von Daten zu vermeiden. Netzanschluss/Netzkabel

• Wird das Gerät voraussichtlich längere Zeit nicht benutzt, sollten Sie unbedingt das Netzkabel aus der Netzsteckdose abziehen. Auch nach dem Ausschalten mit [(A)] (Standby/Ein) (Netzanzeige leuchtet nicht), nimmt das Gerät eine minimale Menge Strom auf. Aufstellung

• Betreiben Sie dieses Gerät nicht in der Nähe anderer elektronischer Geräte wie Fernseher, Radios oder Mobiltelefone. Nichtbeachtung kann zur Folge haben, dass dieses Gerät bzw. das Fernsehgerät oder Radio Rauschstörungen erzeugt.

• Verwenden Sie dieses Gerät nicht an Orten, die direkter Sonneneinstrahlung ausgesetzt sind, sehr heiß werden (z.B. in Nähe einer Heizung) bzw. extrem kalt sind oder übermäßigem Staub oder Vibrationen ausgesetzt sind. Andernfalls könnte die Frontblende verformt, die inneren Bauteile gestört oder der Betrieb unstabil werden.

• Stellen Sie dieses Gerät so weit wie möglich entfernt von anderen elektronischen Geräten auf. Digitale Signale von diesem Gerät könnten andere elektronische Geräten stören.4 De

• Wenn Sie eine Drahtlosfunktion benutzen, vermeiden Sie es, dieses Gerät in der Nähe metallischer Wände oder Tische, von Mikrowellengeräten oder anderen kabellosen Netzwerkgeräten aufzustellen. Solche Hindernisse können den Übertragungsbereich einschränken. Anschlüsse

• Wenn Sie externe Geräte anschließen, lesen Sie deren Anleitung gründlich durch und verbinden Sie die Geräte den Anweisungen entsprechend. Wenn Sie ein Gerät nicht gemäß den Anweisungen behandeln, können Fehlfunktionen auftreten. Handhabung

• Stellen Sie keine Gegenstände aus Vinyl, Kunststoff oder Gummi auf diesem Gerät ab. Bei Nichtbeachtung könnte sich das Bedienfeld dieses Geräts verfärben oder verformen.

• Wenn sich die Umgebungstemperatur drastisch ändert (z.B. während des Transports oder bei schneller Erwärmung/ Abkühlung) und die Möglichkeit besteht, dass sich im Innern des Geräts Kondensation gebildet hat, lassen Sie es mehrere Stunden lang ausgeschaltet, bis es trocken genug für den Betrieb ist. Die Verwendung des Geräts bei auftretender Kondensation kann Fehlfunktionen verursachen. Wartung

• Wenn sich die Lufttemperatur und -feuchtigkeit drastisch ändern, kann sich Kondensation an der Geräteoberfläche bilden. Sollten sich Wassertröpfchen bilden, wischen Sie diese umgehend mit einem weichen Tuch ab. Auf dem Gerät verbleibende Wassertröpfchen können in die Holzteile eindringen und Verformung verursachen.

• Reinigen Sie das Gerät mit einem trockenen, weichen Tuch. Die Verwendung von Chemikalien wie Benzin oder Verdünnung, scharfer Reinigungsmittel oder chemischer Scheuertücher kann Verfärbungen oder Verformungen verursachen. Lautsprecher

• Berühren Sie die Wandler nicht. Anderenfalls könnten die Wandler beschädigt werden. Information Informationen über die Funktionen und Daten des Geräts

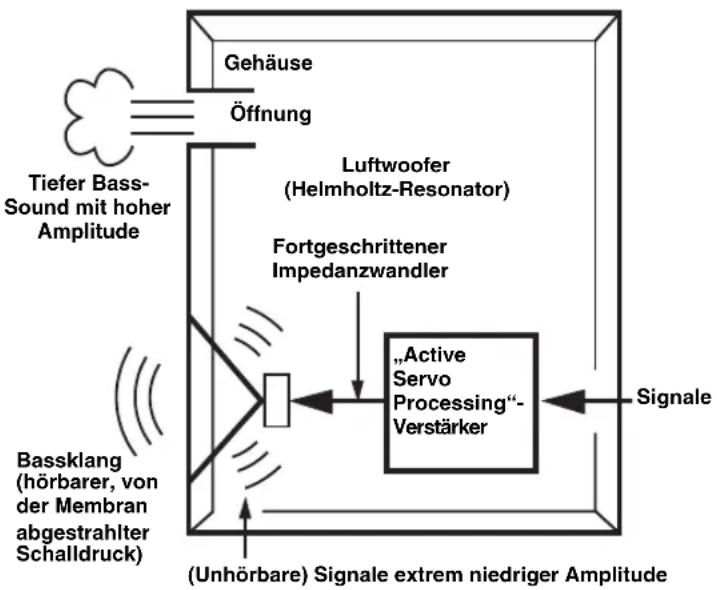

• Aus dem Bassreflexport kann Luft austreten. Dies ist kein Anzeichen für eine Funktionsstörung. Dies tritt besonders häufig auf, wenn Musik mit schwerem Bassanteil wiedergegeben wird.

• VOLTAGE SELECTOR (nur Asien- und Universalmodelle) Der Spannungswahlschalter an der Rückseite dieses Gerätes muss auf Ihre örtliche Netzspannung eingestellt werden, BEVOR Sie den Netzstecker in die Steckdose einstecken. Mögliche Spannungen sind 110–120/220–240VAC, 50/60 Hz. Über die Inhalte dieser Bedienungsanleitung

• Die in dieser Anleitung enthaltenen Abbildungen und Bildschirmdarstellungen dienen lediglich zur Veranschaulichung.

• Die in dieser Anleitung erwähnten Firmen- und Produktnamen sind Warenzeichen bzw. eingetragene Warenzeichen der entsprechenden Firmen.

• Software-Überarbeitungen und -Aktualisierungen ohne Vorankündigungen möglich. Drahtlose Kommunikationsfunktionen [Großbritannien- und Europa-Modelle] Wi-Fi (2,4 GHz) Funkfrequenz: 2402–2482 MHz Maximale Ausgangsleistung (EIRP): 19,98 dB Wi-Fi (5 GHz) Radiofrequenz, maximale Ausgangsleistung (EIRP): 5170–5250 MHz; 22,30 dBm 5250–5330 MHz; 22,27 dBm 5490–5710 MHz; 24,56 dBm 5735–5835 MHz; 13,96 dBm

• Drahtlose Geräte, die in einem Frequenzband über 5 GHz übertragen, dürfen nur im Innenbereich verwendet werden. Die Verwendung solcher Geräte im Freien ist gesetzlich verboten. Die Wandler dieses Geräts setzen Magneten ein. Stellen Sie keine Gegenstände, die empfindlich auf Magnetismus reagieren, wie z.B. CRT-Fernseher, Uhren, Kreditkarten, Disketten usw., auf oder neben diesem Gerät auf. Drahtlose Geräte, die in einem Frequenzband über 5 GHz übertragen, dürfen nur im Innenbereich verwendet werden. Die Verwendung solcher Geräte im Freien ist gesetzlich verboten. Informationen über Sammlung und Entsorgung von Altgeräten Dieses auf dem Gerät, auf der Verpackung und/ oder in der Bedienungsanleitung abgebildete Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Lebensdauer getrennt vom normalen Hausmüll entsorgt werden sollten. Damit alte Geräte sachgemäß gesammelt, behandelt und wieder verwertet werden können, sollten Sie diese gemäß den in Ihrem Wohngebiet geltenden Vorschriften entsorgen. Durch die sachgemäße Entsorgung alter Gerätetragen Sie dazu bei, dass wertvolle Materialien zurückgewonnen und die negativen Auswirkungen auf Mensch und Umwelt einer unsachgemäßen Entsorgung verhindert werden. Für nähere Angaben zur Sammlung und Entsorgung alter Geräte wenden Sie sich bitte an Ihre zuständige Behörde oder an die Vertriebsstelle des Geräts. Für gewerbliche Nutzer in der Europäischen Union Wenden Sie sich für weitere Informationen über die Entsorgung elektrischer und elektronischer Geräte bitte an Ihren Händler oder Lieferanten. Hinweise zur Entsorgung in Ländern außerhalb der E.U. Dieses Symbol ist nur in der E.U. gültig. Für nähere Angaben zur sachgemäßen Entsorgung wenden Sie sich bitte an Ihre zuständige Behörde oder an Ihren Fachhändler.5 De Deutsch FUNKTIONEN............................................................. 5 Funktionen dieses Geräts ............................................. 5 Advanced Yamaha Active Servo Technology II ............ 7 Twisted Flare Port .......................................................... 7

TEILE UND DEREN FUNKTIONEN........................... 8

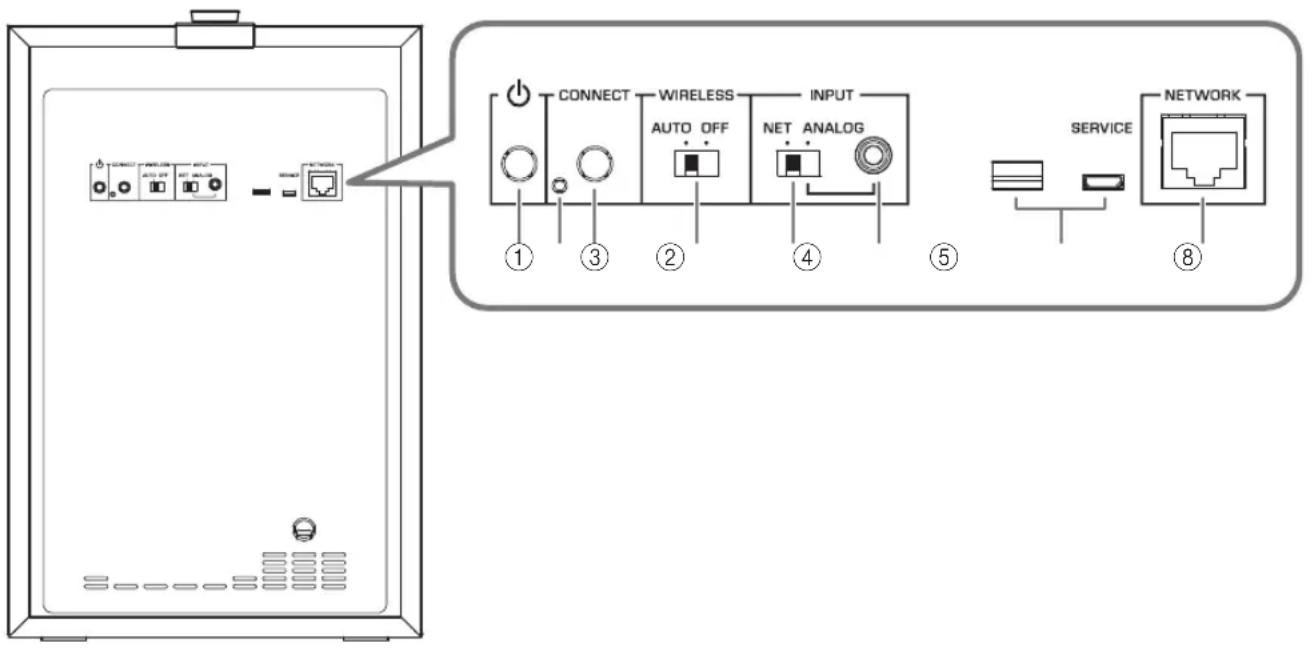

• Rückwand p. 8
• Oberseite p. 9
• VORBEREITUNGEN p. 10
• Aufstellung p. 10
• VERBINDUNGEN p. 11
• Verbindung mit einem Netzwerk p. 12
• Analoge Verbindungen herstellen p. 15
• Lautstärkeverhältnis anpassen p. 15
• OPTIONALE EINSTELLUNGEN p. 16
• Firmware aktualisieren p. 16
• Einstellungen initialisieren (Werkseinstellung) p. 17
• ANHANG p. 17
• Tabelle der Zustände der Anzeige STATUS p. 17
• STÖRUNGSBESEITIGUNG p. 18
• WARENZEICHEN p. 20
• TECHNISCHE DATEN Bei diesem Gerät handelt es sich um einen Netzwerk-Subwoofer, der drahtlos mit MusicCast Surround/Stereo- fähigen Geräten verbunden werden kann. Beim Lesen dieser Anleitung Folgendes beachten. ● Änderungen der technischen Daten und der äußeren Erscheinung im Sinne der Produktverbesserung sind ohne Vorankündigung möglich. ● In diesem Dokument verwendete Symbole -„ WARNUNG“ kennzeichnet Informationen, die zu beachten sind, um die Gefahr tödlicher oder schwerer Verletzungen zu vermeiden. -„ VORSICHT“ kennzeichnet Informationen, die zu beachten sind, um Verletzungsgefahren zu vermeiden. - „ “ kennzeichnet Informationen, die zu beachten sind, um eine Störung oder Beschädigung des Geräts oder Datenverlust zu vermeiden. - „ “ kennzeichnet zusätzliche nützliche Informationen. Wenn Sie die zugehörige App „MusicCast CONTROLLER“ auf Ihrem Smartphone oder Tablet installieren, können Sie dieses Gerät einem MusicCast-Netzwerk hinzufügen, was die bequeme Wiedergabe von niederfrequentem Sound von MusicCast Surround/Stereo-fähigen Geräten ermöglicht. ● Drahtlose Verbindung bedeutet flexible Einrichtung Sie können das Gerät egal wo aufstellen, ohne dass Kabelverbindungen mit externen Geräten erforderlich sind. ● Stets im Genuss optimalen ultratieffrequenten Sounds Der Niederfrequenzbereich (Übergangsfrequenz) und das Lautstärkeverhältnis werden automatisch dem verwendeten MusicCast Surround/Stereo-fähigen Gerät angepasst, um sicherzustellen, dass der Ton natürlich übergeht. ● Ein-/Ausschalt- sowie Lautstärkekopplung Das Ein-/Ausschalten und die Lautstärke dieses Geräts und des MusicCast Surround/Stereo-fähigen Geräts, mit dem es gepairt ist, sind gekoppelt. ● Twisted Flare Port für die Wiedergabe ultratieffrequenten Sounds Ein verdrehter, aufgeweiteter Port, der die Luftturbulenzen, die in der Nähe der Öffnung des Ports auftreten, verteilt und dabei für einen gleichmäßigen Luftstrom sorgt. Dies unterdrückt Geräusch, das nicht im ursprünglichen Eingangssignal enthalten ist, was für eine deutliche Wiedergabe des niederfrequenten Tons sorgt. INHALT EINLEITUNG Über diese Anleitung FUNKTIONEN Funktionen dieses Geräts ACHTUNG HINWEIS FUNKTIONEN FUNKTIONENFUNKTIONEN 6 De Erweiterte Nutzung mit der praktischen App (MusicCast CONTROLLER) „MusicCast CONTROLLER“ ist eine kostenlose zugehörige App für die Bedienung MusicCast- fähiger Geräte. Sie können Ihr Smartphone oder ein anderes Mobilgerät als Fernbedienung verwenden und auf einem MusicCast-fähigen Gerät bequem Titel auswählen und Einstellungen vornehmen. Weitere Einzelheiten finden Sie unter „MusicCast CONTROLLER“ im App Store oder bei Google Play™. Mit MusicCast können Sie Musik mit anderen MusicCast-fähigen Geräten teilen, die sich in anderen Räumen befinden. Musik von einem Mobilgerät, Medienserver (PC oder NAS), Internetradio oder Streaming-Dienst kann überall im Haus bequem genossen werden. Weitere Einzelheiten zu MusicCast und kompatiblen Geräten finden sich auf folgender Website: http://www.yamaha.com/musiccast/ Um dieses Gerät mit einem Netzwerk zu verbinden und einzusetzen, benötigen Sie die Mobilgeräte-App „MusicCast CONTROLLER“. Installieren Sie MusicCast CONTROLLER auf Ihrem Mobilgerät. (→ S. 13 „Mobilgeräte-App „MusicCast CONTROLLER“ herunterladen“) Internet Modem Mobilgerät Router NS-NSW100 p. 21

NAS MusicCast Surround/Stereo- fähige GeräteFUNKTIONEN 7 De Deutsch Im Interesse einer leistungsstarken hochwertigen Basswiedergabe brachte Yamaha 1988 Lautsprechersysteme mit YST- Technologie („Yamaha Active Servo Technology“) auf den Markt. Diese Technologie ermöglicht dank direkter Verbindung zwischen Verstärker und Lautsprecher eine saubere Signalübertragung und präzise Lautsprecheransteuerung. Da bei dieser Technologie Lautsprecher eingesetzt werden, deren Ansteuerung über den Negative- Impedanz-Treiber des Verstärkers und der zwischen Lautsprechergehäusevolumen und Ausgangsöffnung entstehenden Resonanz erfolgt, entsteht mehr Resonanzenergie („Luftwoofer“- Konzept) als beim herkömmlichen Bassreflex- Verfahren. So wird eine Basswiedergabe mit erheblich kleineren Gehäusen als bisher möglich. Yamahas neu entwickelte „Advanced YST II“ verfeinert die „Yamaha Active Servo Technology“ in vielfacher Weise, so dass eine bessere Kontrolle der Kräfte möglich ist, die Verstärker und Lautsprecher ansteuern. Aus der Sicht des Verstärkers ändert sich die Lautsprecherimpedanz entsprechend der Klangfrequenz. Das von Yamaha entwickelte neue Schaltungsdesign kombiniert Negative-Impedanz- und Konstantstrom-Treiber, was zu einer stabileren Leistung und transparenteren Basswiedergabe ohne jede Trübung führt. Heutige Bassreflex-Lautsprecher setzen zur Verbesserung der Basswiedergabe einen Helmholtz-Resonator ein. Bei der Basswiedergabe im Frequenzbereich des Helmholtz-Resonators strömt allerdings Luft heftig durch den Port zwischen dem Inneren und Äußeren des Lautsprechers, und die am Portende entstehenden Turbulenzen können gelegentlich geräuschvoll sein. Port und Gehäuse resonieren mit einer Frequenz, die von deren Abmessung und Form abhängt. Die Turbulenzen am Portende enthalten eine breite Palette von Frequenzanteilen, die nicht im Eingangsssignal enthalten sind. Das Geräusch entsteht dadurch, dass diese breite Palette von Frequenzanteilen Komponenten der Resonanzfrequenzen des Ports und Gehäuses enthält, die eine starke Resonanz erzeugen. Der von Yamaha entwickelte Twisted Flare Port weist eine neuartige Verbreiterung (Flare) an dessen Ende sowie eine Windung (Twist) zur Unterdrückung der Luftstromturbulenz an beiden Portenden und somit des Geräuschs auf. Dadurch wird das bisher für Bassreflex-Lautsprecher charakteristische „trüben Sound“ und „Störschall“ deutlich verringert, was für eine deutliche Basswiedergabe sorgt. Advanced Yamaha Active Servo Technology II Twisted Flare Port Tiefer Bass- Sound mit hoher Amplitude Öffnung Gehäuse Fortgeschrittener Impedanzwandler „Active Servo Processing“- Verstärker (Unhörbare) Signale extrem niedriger Amplitude Luftwoofer (Helmholtz-Resonator) Signale Bassklang (hörbarer, von der Membran abgestrahlter Schalldruck) Konventioneller Anschluss Luftturbulenzen an beiden Enden des Anschlusses führen zu Rauschen Es kommt zu Luftturbulenzen. Die Turbulenzen werden aufgelöst, der Luftfluss ist störungsfrei. Twisted Flare Port FUNKTIONEN8 De 1 A (STANDBY/EIN) Zum Umschalten der Stromversorgung des Geräts zwischen „Ein“ und „Standby“. 2 Wartungsanschluss Für Wartungszwecke, wird normalerweise nicht verwendet. 3 CONNECT Wird für die folgenden Vorgänge verwendet. 4 Schalter WIRELESS Zum Ein-Ausschalten der Drahtloskommunikation (WLAN). AUTO: Drahtloskommunikation eingeschaltet. OFF: Drahtloskommunikation ausgeschaltet. Verwenden Sie eine Kabelverbindung, um das Gerät an ein Netzwerk anzuschließen. (→ S. 12 „Bei Kabelverbindung“) 5 Schalter INPUT Zum Umschalten der Verbindungsart des Geräts. NET: Wählen Sie diese Option, wenn Sie das Gerät mit einem Netzwerk verbinden. ANALOG: Wählen Sie diese Option, wenn Sie das Gerät direkt an einen Verstärker oder ein ähnliches Gerät anschließen, ohne eine Verbindung zu einem Netzwerk herzustellen. 6 Buchse INPUT (ANALOG) Zu verwenden, wenn der Schalter INPUT auf ANALOG steht. Verbinden Sie die Subwoofer-Buchse oder Line- Ausgangsbuchse (z.B. PRE OUT) des Verstärkers und diese Buchse mit einem Kabel. (→ S. 12 „Bei Kabelverbindung“) 7 Wartungsanschlüsse Für Wartungszwecke, werden normalerweise nicht verwendet. 8 Anschluss NETWORK Verwenden Sie ein (handelsübliches) Netzwerkkabel, um über eine kabelgebundene Verbindung zu Ihrem Netzwerk herzustellen.

● Gerät im MusicCast-Netzwerk anmelden

• S. 13 ● Firmware aktualisieren
• S. 16 ● Einstellungen initialisieren (Werkseinstellung)

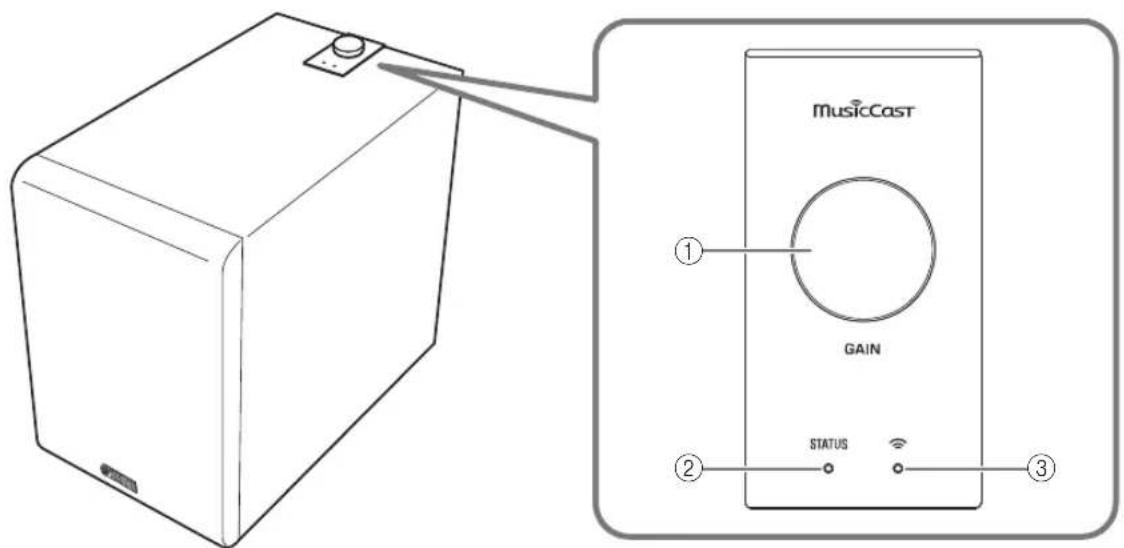

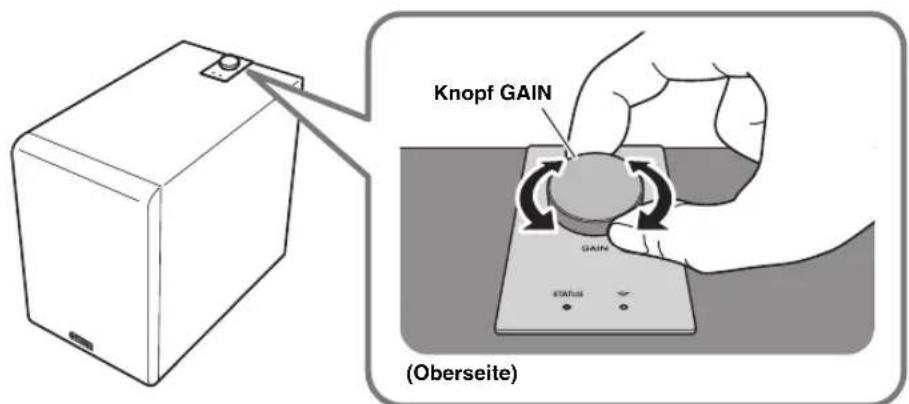

• S. 17TEILE UND DEREN FUNKTIONEN 9 De Deutsch 1 Knopf GAIN Dieser Knopf stellt die Lautstärke dieses Geräts ein. Passen Sie die Lautstärke Ihrem Wiedergabegerät an. (→ S. 15 „Lautstärkeverhältnis anpassen“) HINWEIS Beim Einstellen der Lautstärke zeigt die Farbe der Anzeige 2 STATUS die Lautstärke-Einstellung an. 2 Anzeige STATUS Die Farbe und der Leuchtstatus dieser Anzeige zeigt die ausgewählte Eingangsquelle oder den Gerätestatus an. (→ S. 17 „Tabelle der Zustände der Anzeige STATUS“) 3 WLAN-Anzeige Der Leuchtstatus dieser Anzeige zeigt den Betriebszustand der drahtlosen Netzwerkverbindung an. Oberseite

Lautstärke Farbe der Anzeige STATUSMinimal Blinkt blauNiedrig–Normal Blau–LilaNormal–Hoch Lila–RotMaximal Blinkt rot Auto Power Standby Erfolgt auf diesem Gerät 20 Minuten lang keine Bedienung oder Wiedergabe, schaltet es automatisch in den Standby-Modus. HINWEIS ● Die Anzeige STATUS beginnt 30 Sekunden vor dem automatischen Umschalten auf Standby zu blinken und erlischt im Standby-Modus. ● Auto Power Standby ist nicht verfügbar, wenn eine MusicCast-Verbindung besteht oder der Schalter INPUT an der Rückwand auf ANALOG steht. Network Standby Die Netzwerkfunktion dieses Geräts ist auch dann aktiv, wenn sich das Gerät im Standby-Modus befindet. HINWEIS Im Modus Network Standby leuchtet die Anzeige STATUS orange. Modus Eco Standby Acht Stunden nach dem Trennen des Netzwerks schaltet das Gerät auf den Modus Eco Standby, um Strom zu sparen. HINWEIS Im Modus Eco Standby leuchtet die Anzeige STATUS nicht. Dank eines fortschrittlichen Stromspardesigns erzielt dieses Produkt eine geringe Leistungsaufnahme von nicht mehr als zwei Watt im Netzwerk Standby- Modus. TEILE UND DEREN FUNKTIONEN10 De Da die Niederfrequenzen von Audiosignalen lange Wellenlängen aufweisen, werden sie vom menschlichen Gehör als quasi-ungerichtet empfunden. Der Superbassbereich erzeugt kein Stereobild. Daher sollte ein einziger Subwoofer ausreichen, um einen hochwertigen Superbass-Sound zu erzielen. ACHTUNG ● Wird der Subwoofer zu nah an einem CRT-Fernseher aufgestellt, kann dies die Bildfarbe beeinträchtigen oder Brummen verursachen. Stellen Sie in solchem Fall den Subwoofer und den Fernseher an getrennten Orten auf, an denen dieser Effekte nicht auftritt. Bei LCD- und Plasma-Fernsehern tritt dieses Problem nicht auf. ● Bei sehr hoher Lautstärke können Möbelstücke oder Fensterglas mitschwingen und der Subwoofer selber vibrieren. Senken Sie in solchem Fall die Lautstärke. Um Resonanz vorzubeugen, verwenden Sie einen dicken Vorhang oder ähnlichen Stoff, der Schallschwingungen effektiv absorbiert. Eine Änderung der Aufstellung des Subwoofers kann ebenfalls nützlich sein. ● Der Wandler dieses Geräts setzt Magneten ein. Geräte, die von Magnetismus betroffen sind (CRT-Fernseher, Uhren, Bankkarten usw.), sollten sich nicht auf oder in der Nähe dieses Geräts befinden. VORBEREITUNGEN Aufstellung

oder ( : Subwoofer : Front-Lautsprecher)

oder Hinweis Die in der Abbildung rechts gezeigte Aufstellung ist ebenfalls möglich. Wenn das Subwoofer-System allerdings geradeaus auf eine Wand gerichtet ist, kann der Basseffekt aufgrund der Interferenz zwischen den direkten und reflektierten Tönen eine Phasenannullierung erleiden. Stellen Sie, um dies zu verhindern, das Subwoofer- System angewinkelt auf. (Abbildungen und ) ACHTUNG Dabei kann es vorkommen, dass der Superbass-Sound vom Subwoofer aufgrund stehender Wellen unzureichend ist.

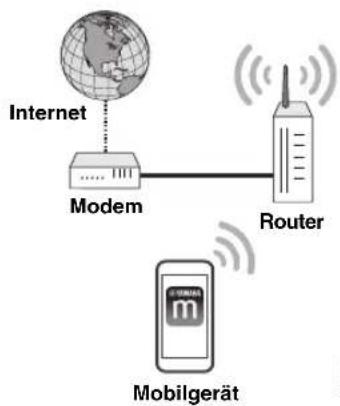

B11 De Deutsch Bei Verwendung mit Netzwerkverbindung Bei Verwendung ohne Netzwerkverbindung (analoge Verbindung) VERBINDUNGEN ModemMobilgerätRouterMusicCast Surround/Stereo-fähige Soundbar, kabelloser Streaming-Lautsprecher o.Ä.NS-NSW100 Internet Drahtlosverbindung ( S. 12) AV 7 LAN WAN InternetModemMobilgerätRouterNetzwerkkabel NAS NS-NSW100(Rückwand) MusicCast Surround/Stereo-fähige Soundbar, kabelloser Streaming-Lautsprecher o.Ä.STP-Netzwerkkabel (handelsüblich, CAT-5 oder höher, nicht gekreuzt) Kabelverbindung ( S. 12) NS-NSW100(Rückwand)Soundbar o.Ä. mit ANALOGEN Ausgangsbuchsen Analoge Verbindung (

S. 15) (Verbindungsbeispiel)3,5-mm-Mono-Ministecker VORBEREITUNGEN VERBINDUNGENVERBINDUNGEN 12 De Vorbereitungen für Netzwerkverbindung Die Verbindung dieses Geräts mit einem Netzwerk kann kabelgebunden oder drahtlos erfolgen. Wählen Sie die für Ihre Situation geeignete Verbindungsmethode. Nehmen Sie die notwendigen Einstellungen für eine drahtlose Verbindung dieses Geräts vor.

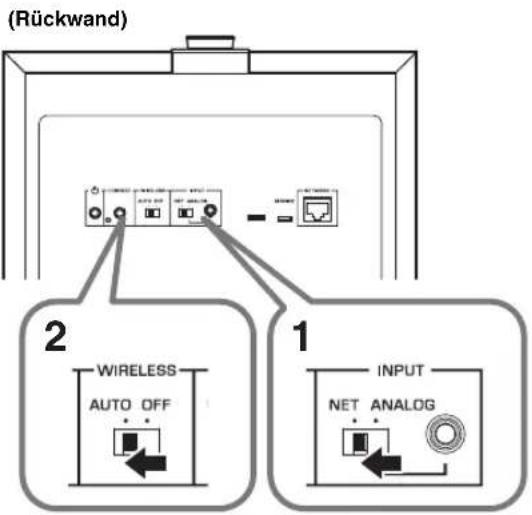

1. Stellen Sie den Schalter INPUT an der

2. Stellen Sie den Schalter WIRELESS an

der Rückwand auf AUTO. ACHTUNG Schließen Sie kein Netzwerkkabel an der Buchse NETWORK an. Ist ein Netzwerkkabel angeschlossen, erhält die Kabelverbindung Vorrang, und eine drahtlose Verbindung ist nicht möglich. Verwenden Sie ein handelsübliches STP-Netzwerkkabel (CAT-5 oder höher, nicht gekreuzt), um dieses Gerät mit Ihrem Router zu verbinden.

1. Stellen Sie den Schalter INPUT an der

2. Stellen Sie den Schalter WIRELESS an

der Rückwand auf OFF.

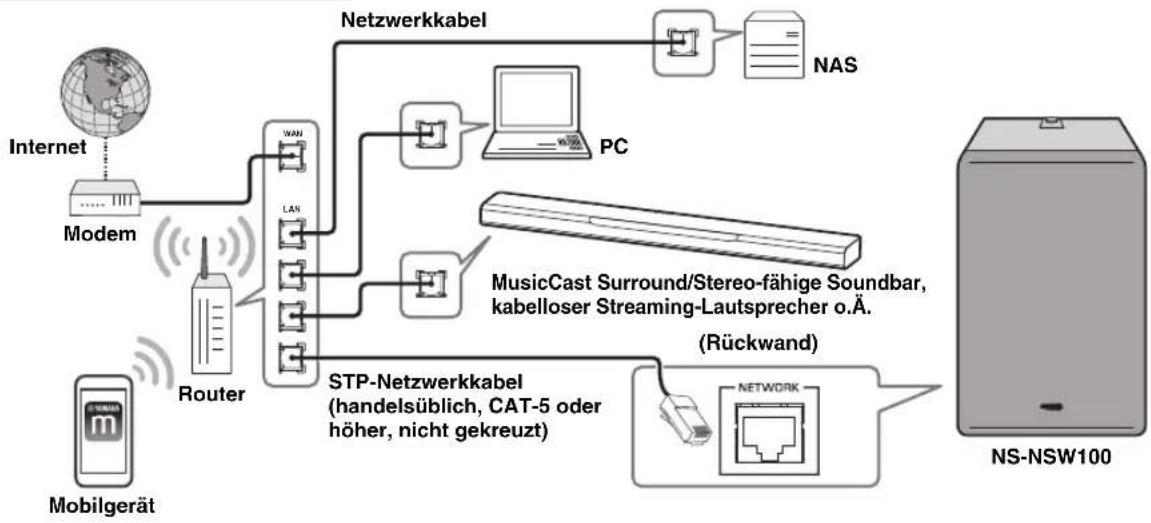

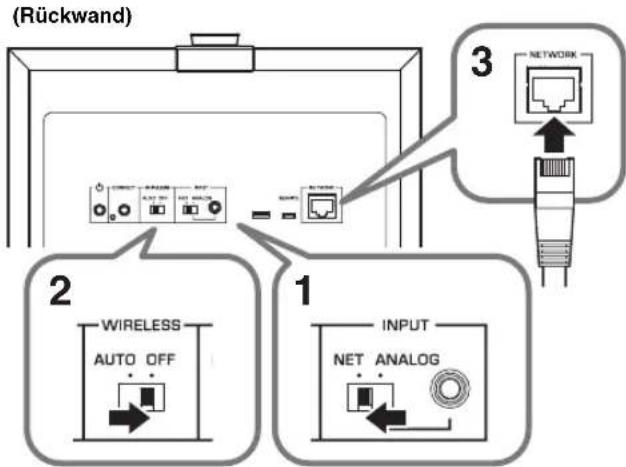

3. Schließen Sie ein Netzwerkkabel an der

Buchse NETWORK an. ACHTUNG Wenn Sie dieses Gerät über eine Kabelverbindung anschließen und Musik wiedergeben möchten, müssen alle MusicCast Surround/Stereo-fähigen Geräte, die Sie koppeln möchten (Soundbar, kabelloser Streaming-Lautsprecher o.Ä.), über ein kabelgebundenes LAN verbunden sein. Gerät einschalten

1. Stecken Sie den Netzkabelstecker in eine

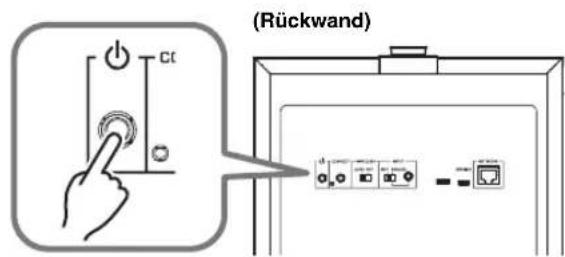

2. Drücken Sie die Taste A (STANDBY/EIN)

an der Rückwand, um das Gerät einzuschalten. HINWEIS ● Wenn das Netzwerk gestartet wird, blinkt die Anzeige STATUS an der Oberseite grün. ● Bei einer Kabelverbindung mit dem Router blinkt die LED im Inneren der Buchse NETWORK. ACHTUNG ● Schalten Sie beim Einschalten Ihrer Audioanlage den Subwoofer stets zuletzt ein. Verbindung mit einem Netzwerk Bei drahtloser Verbindung

(Rückwand) Bei Kabelverbindung

(Rückwand) (Rückwand) An eine Steckdose (Rückwand)VERBINDUNGEN 13 De Deutsch Mobilgeräte-App „MusicCast CONTROLLER“ herunterladen Installieren Sie die App „MusicCast CONTROLLER“ auf Ihrem Mobilgerät, verbinden Sie dieses Gerät mit dem Netzwerk und melden Sie es als MusicCast-Gerät an. Suchen Sie nach „MusicCast CONTROLLER“ im Apple Store oder bei Google Play und installieren Sie die App. HINWEIS ● Stellen Sie zunächst sicher, dass Ihr Mobilgerät mit Ihrem Heim-Router verbunden ist. ● Die Bildschirme, Menünamen usw. von MusicCast CONTROLLER können sich ohne Vorankündigung ändern. ● Ist bereits ein anderes MusicCast-Gerät in der App „MusicCast CONTROLLER“ angemeldet, können Sie dieses Gerät hinzufügen, indem Sie unter „Raumauswahl“ (Einstellungen) antippen und „Neues Gerät hinzufügen“ auswählen. Gerät im MusicCast-Netzwerk anmelden Sie können dieses Gerät wie folgt mit MusicCast CONTROLLER im MusicCast-Netzwerk anmelden und Netzwerkverbindungseinstellungen für dieses Gerät vornehmen. HINWEIS Zum Herstellen einer drahtlosen Verbindung mit dem Netzwerk benötigen Sie die SSID und den Sicherheitsschlüssel Ihres WLAN-Routers (Access Point).

1. Starten Sie MusicCast CONTROLLER auf

Ihrem Mobilgerät und tippen Sie dann auf „Einstellungen“.

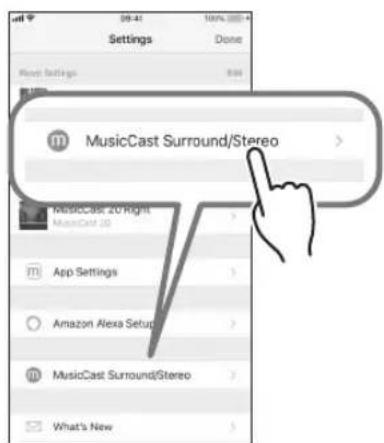

2. Tippen Sie unter „Einstellungen“ in der

App auf „Neues Gerät hinzufügen“.

3. Bedienen Sie MusicCast CONTROLLER

gemäß den Bildschirmanweisungen Ihres Mobilgeräts und halten Sie die Taste CONNECT an der Rückwand dieses Geräts mindestens fünf Sekunden lang gedrückt.

4. Bedienen Sie MusicCast CONTROLLER

gemäß den Bildschirmanweisungen Ihres Mobilgeräts, um das Netzwerk anzugeben. Pairen Sie nun dieses Gerät mit dem Pairing Master des MusicCast-Netzwerks. (→ S. 14 “Koppeln dieses Geräts mit dem Pairing Master-Gerät”) HINWEIS Wenn Sie dieses Gerät über eine drahtlose Verbindung auf dem MusicCast-Netzwerk anmelden, leuchtet die WLAN- Anzeige an der Oberseite dieses Geräts, wenn die Anmeldung im MusicCast-Netzwerk abgeschlossen ist. (Rückwand) MusicCast-Netzwerk-Anmeldung dieses Geräts aufheben Bedienen Sie MusicCast CONTROLLER, um die Anmeldung dieses Gerät aufzuheben. HINWEIS Wenn Sie dieses Gerät vor dem Aufheben der Anmeldung initialisieren, kann MusicCast CONTROLLERmöglicherweise eine Fehlermeldung anzeigen, die darauf hinweist, dass dieses Gerät nicht existiert. VERBINDUNGENVERBINDUNGEN 14 De Koppeln dieses Geräts mit dem Pairing Master-Gerät Durch das Registrieren dieses Gerät als Pairing Device des Pairing Masters (Soundbar, kabelloser Streaming- Lautsprecher o.Ä.) des MusicCast-Netzwerks können Sie das Gerät als Netzwerk-Subwoofer einsetzen, um einen volleren Klang zu genießen.

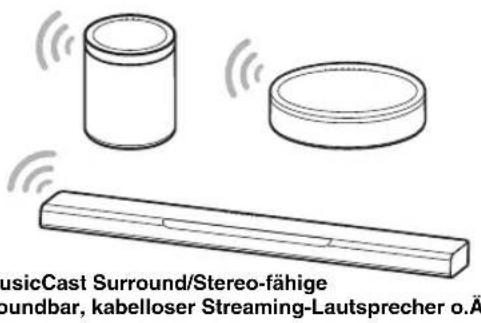

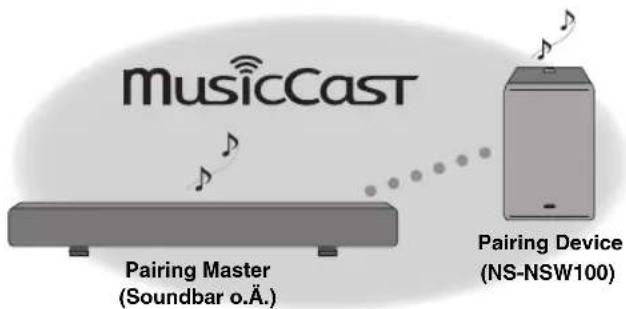

1. Registrieren Sie dieses Gerät und das MusicCast Surround/Stereo (Pairing Master)

unterstützende Gerät am gleichen Ort in der App MusicCast CONTROLLER.

• S. 13 „Gerät im MusicCast-Netzwerk anmelden“)

Melden Sie gemäß den Anweisungen in der App dieses Gerät als Subwoofer (Pairing Device) an. Nach der Anmeldung dieses Geräts als Pairing Device bedienen Sie den betreffenden Raum (Pairing Master) im App- Bildschirm, um Audio wiederzugeben. ■ Gekoppelte Bedienung mit dem Pairing Master Wurde dieses Gerät als Netzwerk-Subwoofer registriert, folgt es der Bedienung des Raums (Pairing Master). Ein-/Ausschalten Der Einschaltzustand dieses Geräts (Standby/ON) folgt der Bedienung des Raums (Pairing Master). Lautstärke und andere Einstellungen Die Einstellungen dieses Geräts ändern im Einklang mit den Einstellungen des Raums (Pairing Master), um den optimalen Niederfrequenz-Sound zu erhalten. Gekoppelte Einstellungen:

• Hochpassfilter (Übergangsfrequenz) HINWEIS ● Wird das Audio unterbrochen, in der App prüfen, ob „Verbindungstyp“ in den Einstellungen des Raums (Pairing Master) wie nachfolgend gezeigt ausgewählt ist. – Bei drahtloser Verbindung: nicht „Geschwindigkeitserhöhung“ – Bei Kabelverbindung: „Geschwindigkeitserhöhung“ ■ Aufheben der Kopplung mit dem Pairing Master In „MusicCast CONTROLLER“ auf dem Mobilgerät die Registrierung aufheben. Pairing Master(Soundbar o.Ä.)Pairing Device(NS-NSW100)

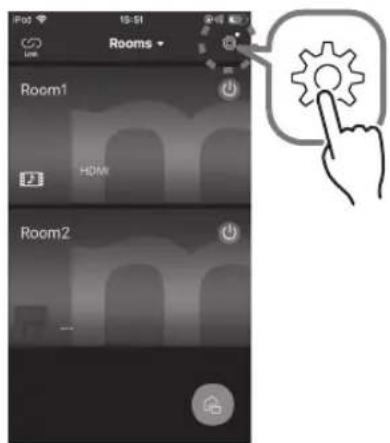

Starten Sie „MusicCast CONTROLLER“ auf Ihrem Mobilgerät und tippen Sie dann auf (Einstellungen).

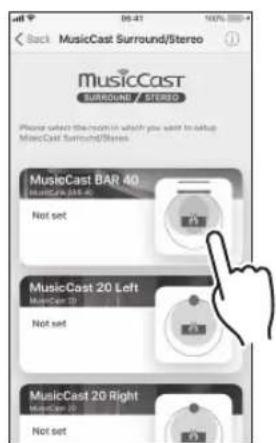

4. Wählen Sie den Raum

(Pairing Master), mit dem Sie dieses Gerät koppeln möchten.VERBINDUNGEN 15 De Deutsch Verwenden Sie die Buchse ANALOG an der Rückwand dieses Geräts, wenn Sie dieses Gerät direkt (ohne Netzwerkverbindung) mit anderen Geräte (z.B. Soundbar) verbinden möchten.

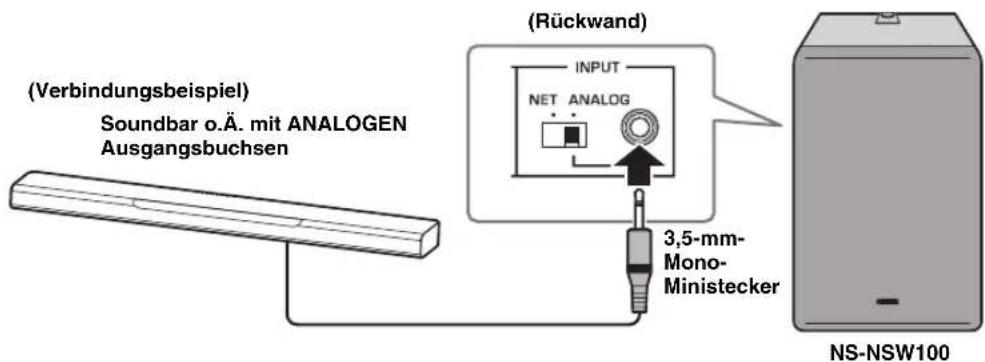

1. Verbinden Sie die Buchse ANALOG an

der Rückwand dieses Geräts mit der Subwoofer-Ausgangs- oder Line- Ausgangsbuchse (z.B. PRE OUT) des anderen Geräts.

2. Stellen Sie den Schalter INPUT an der

Rückwand auf ANALOG.

3. Stecken Sie den Netzkabelstecker in eine

4. Drücken Sie die Taste A (STANDBY/EIN)

an der Rückwand dieses Geräts, um es einzuschalten. ACHTUNG ● Stecken Sie das Netzkabel erst in die Steckdose, wenn alle anderen Verbindungen abgeschlossen sind. ● Je nach dem zu verbindenden Gerät (Soundbar usw.) können die Anschlussmethode und die Buchsennamen von den vorliegenden Anweisungen abweichen; lesen Sie daher ebenfalls die Bedienungsanleitung des jeweiligen Geräts. ● Die Lautstärke dieses Geräts ist ab Werk auf Minimal eingestellt. Nehmen Sie nach Abschluss aller Verbindungen Anpassungen vor, sodass dieses Gerät eine angemessene Lautstärke erzeugt. Um eine effektive Wiedergabe der Niederfrequenzen zu gewährleisten, können Sie die Lautstärke dieses Gerätes so anpassen, dass dessen Sound natürlich mit den verwendeten Lautsprechern harmonisiert. ■ Bei Verwendung einer Netzwerkverbindung Wenn dieses Gerät mit einem Netzwerk verbunden ist, wird die Lautstärke dieses Gerätes automatisch am Pairing Master angepasst; allerdings können Sie dem Knopf GAIN an der Oberseite Feineinstellungen vornehmen. Standardeinstellung: Je nach Einstellung des Pairing Masters ■ Bei Verwendung einer analogen Verbindung Stellen Sie die Lautstärke dieses Geräts mit dem Knopf GAIN an der Oberseite ein. Hochpassfilter-Frequenz: auf 160 Hz festgelegt Standardeinstellung: STUMM Analoge Verbindungen herstellen NS-NSW100(Rückwand)3,5-mm-Mono-MinisteckerSoundbar o.Ä. mit ANALOGEN Ausgangsbuchsen(Verbindungsbeispiel) Lautstärkeverhältnis anpassen Knopf GAIN(Oberseite) VERBINDUNGEN16 De Wenn dieses Gerät mit einem Netzwerk verbunden ist, kann die Firmware über das Netzwerk aktualisiert werden. Wenn eine neue Firmware verfügbar ist, blinkt die Anzeige STATUS beim Einschalten des Geräts weiß. Aktualisieren Sie die Firmware wie folgt. ACHTUNG Beachten Sie folgende Punkte bei der Aktualisierung. - Das Gerät nicht bedienen. - Weder Netz- noch Netzwerkkabel lösen. Vorgang zum Aktualisieren der Firmware

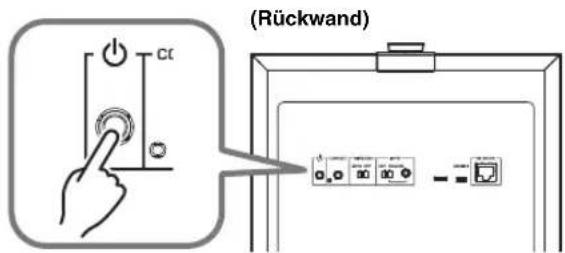

1. Drücken Sie die Taste A (STANDBY/EIN)

an der Rückwand dieses Geräts, um es in den Standby-Modus zu schalten.

2. Halten Sie die Taste CONNECT an der

Rückseite mindestens 10 Sekunden lang gedrückt. Die Anzeige STATUS und die WLAN-Anzeige an der Oberseite blinken, und die Firmware- Aktualisierung beginnt. Wenn die Anzeige dauerhaft (orange) leuchtet, ist die Firmware-Aktualisierung abgeschlossen. HINWEIS ● Die Firmware-Aktualisierung dauert ca. 10 bis 20 Minuten. ● Je nach der Bandbreite der Internetverbindung oder dem Verbindungsstatus des drahtlosen Netzwerks kann die Firmware-Aktualisierung länger dauern oder sogar fehlschlagen. ● Schlägt die Firmware-Aktualisierung fehl, blinkt die Anzeige STATUS rot. In solchem Fall einen Moment warten, bevor der Vorgang wiederholt wird. ■ Firmwareversion prüfen Sie können die Version der in diesem Gerät installierten Firmware wie folgt prüfen.

1. Drücken Sie die Taste A (STANDBY/EIN)

an der Rückwand dieses Geräts, um es in den Standby-Modus zu schalten.

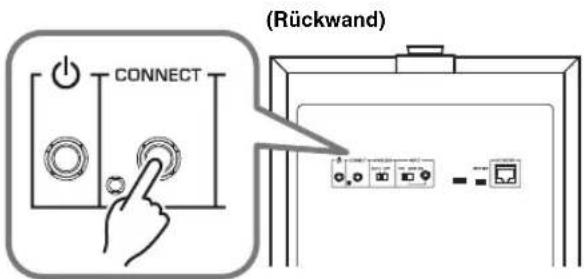

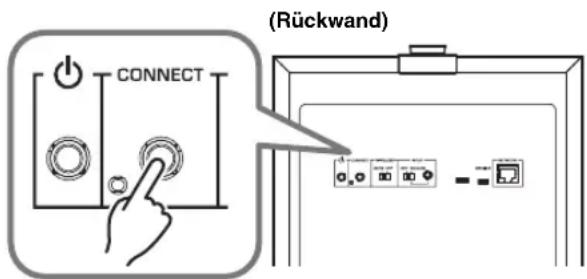

2. Drücken Sie die Taste CONNECT an der

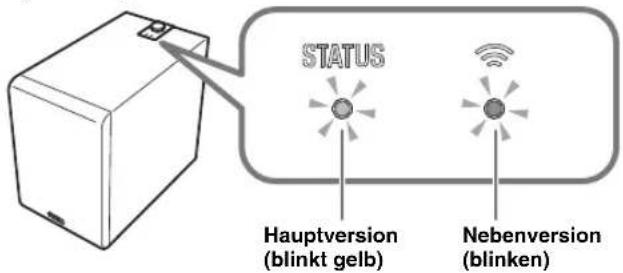

Rückwand. Die Anzeige STATUS und die WLAN-Anzeige an der Oberseite blinken, um die Firmwareversion anzuzeigen. Beispiel: für Firmwareversion 1.3 blinkt die Anzeige STATUS einmal und die WLAN-Anzeige dreimal. HINWEIS Für Firmwareversion 2.0 blinkt die Anzeige STATUS zweimal, und die WLAN-Anzeige leuchtet nicht.

3. Drücken Sie erneut CONNECT, um in den

Standby-Modus zurückzukehren. OPTIONALE EINSTELLUNGEN Firmware aktualisieren (Rückwand) (Rückwand) Hauptversion(blinkt gelb)Nebenversion(blinken)(Oberseite)ANHANG 17 De Deutsch

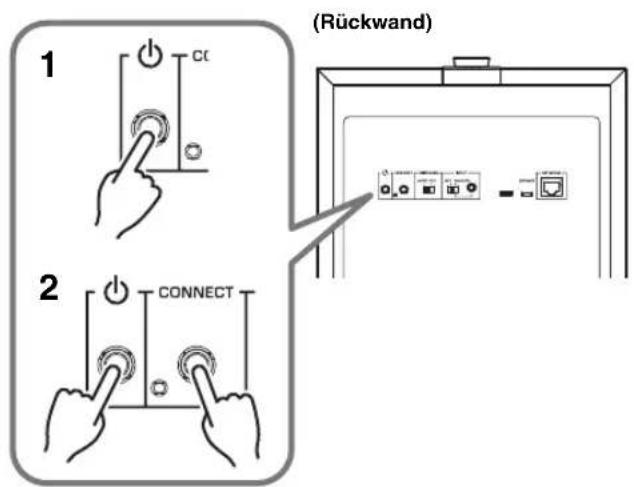

1. Drücken Sie die Taste A (STANDBY/EIN)

an der Rückwand dieses Geräts, um es in den Standby-Modus zu schalten.

2. Halten Sie CONNECT gedrückt, und

drücken Sie dabei einmal auf A (STANDBY/EIN).

3. Lassen Sie CONNECT los, wenn die

Anzeige STATUS blinkt. Farbe und Leuchtstatus der Anzeigen zeigen den Zustand des Geräts an. HINWEIS ● Die Anzeige STATUS und die WLAN-Anzeige können die Firmwareversion dies Geräts anzeigen. (→ S. 16 „Firmwareversion prüfen“) ● Während der Firmware-Aktualisierung können die Anzeige STATUS und die WLAN-Anzeige den Fortschritt anzeigen. (→ S. 16 „Vorgang zum Aktualisieren der Firmware“) Im Einschaltmodus Im Standby-Modus Einstellungen initialisieren (Werkseinstellung) (Rückwand)

(Oberseite) ANHANG Tabelle der Zustände der Anzeige STATUS Anzeige Status Grün Leuchtet Der Schalter INPUT an der Rückwand steht auf NET. Weiß Leuchtet Der Schalter INPUT an der Rückwand steht auf ANALOG. Grün Blinkt Netzwerkverbindung wird hergestellt. Weiß Blinkt Neue Firmware ist verfügbar. Grün/Orange Blinkt abwechselnd Die Funktion Auto Power Standby schaltet das Gerät bald in den Standby-Modus. (Blinken beginnt 30 Sekunden im Voraus.) Weiß/Orange Orange Leuchtet Das Gerät ist im Standby-Modus. Blau/Lila/Rot Leuchtet Die Lautstärke des Geräts wird geändert. Blau: Niedrig- Lila: Normal- Rot: Hoch Blau/Rot Blinkt Die Lautstärke wurde auf Minimal oder Maximal eingestellt. Anzeige Status Orange Leuchtet Das Gerät ist im Standby-Modus.

Leuchtet nicht Das Gerät ist ausgeschaltet oder im Modus Eco Standby. Orange Blinkt Die Schutzschaltung wurde ausgelöst. Schalten Sie das Gerät aus, ziehen Sie den Netzstecker aus der Steckdose und wenden Sie sich an einen Yamaha Kundendienst. ANHANGOPTIONALEEINSTELLUNGEN18 De Sehen Sie in der folgenden Tabelle nach, wenn das Gerät nicht einwandfrei funktioniert. Falls Ihr Problem nicht hier aufgeführt ist oder die vorgeschlagene Lösung nicht abhilft, schalten Sie dieses Gerät aus, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an einen Yamaha Händler oder Kundendienst. Allgemeines STÖRUNGSBESEITIGUNG Problem Ursache Abhilfe Gerät lässt sich nicht einschalten. Das Gerät schaltet nach dem Einschalten sofort wieder aus. Das Gerät funktioniert nicht richtig. Das Netzkabel ist nicht richtig angeschlossen. Stecken Sie den Netzstecker fest in die Steckdose ein. Das Gerät kann nicht betrieben werden. Der interne Mikrocomputer ist aufgrund eines elektrischen Schlags (z.B. Blitzeinschlag oder übermäßige statische Elektrizität) oder eines Spannungsabfalls in der Stromversorgung hängen geblieben. Halten Sie die Taste A (STANDBY/EIN) an der Rückwand des Geräts mindestens zehn Sekunden lang gedrückt, um das Gerät neu zu starten. (Wird das Problem dadurch nicht behoben, ziehen Sie das Netzkabel aus der Steckdose und stecken es nach ca. 30 Sekunden wieder ein.) Das Gerät schaltet während des Betriebs plötzlich aus. Die Schutzschaltung hat aufgrund eines Anstiegs der Innentemperatur das Gerät ausgeschaltet. Lassen Sie die Temperatur (ca. 1 Stunde lang) abkühlen, stellen Sie sicher, dass ausreichend Freiraum um das Gerät vorhanden ist und dieses nicht bedeckt ist, und schalten Sie es dann wieder ein. Das Gerät funktioniert nicht richtig. Der interne Mikrocomputer ist aufgrund eines externen elektrischen Schlags (z.B. Blitzeinschlag oder übermäßige statische Elektrizität) oder eines Spannungsabfalls in der Stromversorgung hängen geblieben. Ziehen Sie das Netzkabel aus der Steckdose und stecken es nach ca. 30 Sekunden wieder ein. Kein Ton. Der niederfrequente Sound wird nicht ausgegeben oder ist zu leise. Eine Quelle mit wenig niederfrequentem Sound wird wiedergegeben. Geben Sie eine Quelle wieder, die niederfrequenten Sound enthält. Der Klang wird durch eine stehende Welle beeinträchtigt. Versuchen Sie, die Lage oder Ausrichtung des Gerät zu ändern. Das niederfrequente Eingangssignal fehlt aufgrund der Verstärkereinstellungen. Ändern Sie die Verstärkereinstellungen. Bei Verwendung einer Netzwerkverbindung Die Lautstärke der App „MusicCast CONTROLLER“ oder des Pairing Masters ist auf Minimal (0) eingestellt. Es können auch Kopfhörer mit dem Pairing Master verbunden werden. Heben Sie mit der App „MusicCast CONTROLLER“ oder dem Pairing Master die Lautstärke an. Sie können die Lautstärke auch mit dem Knopf GAIN an diesem Gerät feineinstellen. Die Netzwerkverbindung ist nicht gut. Prüfen Sie die Verbindung. Das Wiedergabegerät wurde nicht richtig ausgewählt. Wählen Sie mit der App „MusicCast CONTROLLER“ oder dem Pairing Master die gewünschte Eingangsquelle erneut aus. Bei Verwendung einer analogen Verbindung Die Lautstärke dieses Geräts ist auf Minimal (0) eingestellt. Stellen Sie die Lautstärke mit dem Knopf GAIN an diesem Gerät ein. Die Verbindung ist nicht gut. Anderenfalls ist die Verbindung fehlerhaft. Prüfen Sie die Verbindung. Das Gerät schaltet nicht automatisch ein, wenn die Wiedergabe der Quelle beginnt. Da INPUT auf ANALOG eingestellt ist, ist das Gerät nicht mit dem Pairing Master gekoppelt. Schalten Sie das Gerät manuell ein. Das niederfrequente Eingangssignal fehlt aufgrund der Verstärkereinstellungen. Ändern Sie die Verstärkereinstellungen. Nach längerer Zeit ohne Netzwerkverbindung ist das Gerät in den Modus Eco Standby übergegangen. Schalten Sie das Gerät manuell ein. Dieses Gerät oder ein elektronisches Gerät in dessen Umfeld erzeugt Geräusch. Es befindet sich ein digitales Gerät oder ein Hochfrequenzgerät in der Nähe dieses Geräts. Stellen Sie dieses Gerät und das entsprechende Gerät weiter auseinander.STÖRUNGSBESEITIGUNG 19 De Deutsch Netzwerk Problem Ursache Abhilfe Die Netzwerkfunktionen sind nicht verfügbar. Netzwerkinformationen (IP-Adresse) wurden nicht korrekt erhalten. Aktivieren Sie die DHCP-Serverfunktion des Routers. Verbindung mit dem WLAN- Router (Access Point) nicht möglich. Der MAC-Adressenfilter am WLAN-Router (Access Point) ist aktiviert. Eine Verbindung ist nicht möglich, wenn der MAC-Adressenfilter aktiviert ist. Ändern Sie die Einstellungen am WLAN-Router (Access Point), um eine Verbindung zu ermöglichen. Internetverbindung über den WLAN-Router (Access Point) nicht möglich. Der WLAN-Router (Access Point) ist ausgeschaltet. Schalten Sie den WLAN-Router (Access Point) ein. Das Gerät und der WLAN-Router (Access Point) stehen zu weit auseinander. Stellen Sie den WLAN-Router (Access Point) und dieses Gerät näher zusammen. Zwischen dem Gerät und dem WLAN-Router (Access Point) befindet sich ein Hindernis. Stellen Sie den WLAN-Router (Access Point) und dieses Gerät an einem Ort auf, an dem sich kein Hindernis befindet. Die App „MusicCast CONTROLLER“ erkennt dieses Gerät nicht. Das Gerät und das Mobilgerät sind nicht mit demselben Netzwerk verbunden. Prüfen Sie die Netzwerkverbindung und die Router-Einstellungen und verbinden Sie sie mit demselben Netzwerk. Das Drahtlosnetzwerk wird nicht gefunden. In der Nähe befindet sich ein Gerät, das elektromagnetische Strahlung erzeugt (z.B. Mikrowelle oder Funkanlage). Bei einer drahtlosen Verbindung dieses Gerät nicht in der Nähe eines Geräts stellen, das elektromagnetische Strahlung erzeugt. Der Zugang zum Netzwerk wird durch die Firewall-Einstellungen des WLAN-Routers (Access Point) eingeschränkt. Prüfen Sie die Firewall-Einstellungen Ihres WLAN-Routers (Access Point). Verbindungseinstellungen über die App „MusicCast CONTROLLER“ nicht möglich. Das Mobilgerät ist nicht mit dem WLAN- Router (Access Point) verbunden. Verbinden Sie das Mobilgerät mit dem WLAN- Router (Access Point) und nehmen Sie die Einstellungen dann mit der App „MusicCast CONTROLLER“ vor. Ihr Router unterstützt mehrere SSIDs. Die Netzwerktrennungsfunktion des Routers macht möglicherweise den Zugriff auf dieses Gerät unmöglich. Verwenden Sie beim Anschließen eines Mobilgeräts eine SSID, die Zugang zu diesem Gerät ermöglicht (versuchen Sie die primäre SSID). Firmware-Aktualisierung über das Netzwerk fehlgeschlagen. Die Netzwerkverbindung ist nicht gut. In solchem Fall einen Moment warten, bevor der Aktualisierung wiederholt wird. Verbindung mit dem Pairing Master nicht möglich. Der Pairing Master ist kein MusicCast Surround/Stereo-fähiges Gerät. Verwenden Sie ein MusicCast Surround/ Stereo-fähiges Gerät oder ein Gerät, das analoge Verbindungen ermöglicht. Die Verbindung ist nicht gut. Anderenfalls ist die Verbindung fehlerhaft. Initialisieren Sie dieses Gerät, prüfen Sie, ob der Pairing Master MusicCast Surround/ Stereo-fähig ist und verbinden Sie erneut. Pairing mit einem anderen Gerät wurde bereits angemeldet. Heben Sie das angemeldete Pairing mit diesem Gerät auf und nehmen Sie die Anmeldungseinstellungen erneut vor. STÖRUNGS- BESEITIGUNG20 De Android™ Google Play™ Android und Google Play sind Warenzeichen von Google LLC. Das Logo Wi-Fi CERTIFIED™ ist eine Zertifizierungsmarke von Wi-Fi Alliance
