Tipo de producto	Subwoofer de red (altavoz de graves)
Marca	YAMAHA
Modelo	MusicCast SUB 100
Dimensiones (An × Al × Pr)	252 mm × 383 mm × 418 mm
Peso	12,6 kg
Alimentación	CA 230 V, 50 Hz
Consumo eléctrico	60 W
Consumo en espera	Espera ecológica: 0,1 W máx.; Espera en red por cable: 1,3 W máx.; Espera en red inalámbrica: 1,5 W máx.
Altavoz	Woofer de cono de 20 cm, sin blindaje magnético
Potencia de salida	130 W (100 Hz, 5 Ω, 10% THD)
Respuesta en frecuencia	28 Hz – 300 Hz
Entradas	Red por cable (RJ45, 100BASE-TX/10BASE-T); Analógica (conector minijack mono de 3,5 mm)
Sensibilidad de entrada (analógica)	60 mV
Impedancia de entrada (analógica)	25 kΩ
Conectividad inalámbrica	Wi-Fi de 2,4 GHz y 5 GHz (IEEE 802.11 a/b/g/n/ac, canal de 20 MHz)
Seguridad inalámbrica	WEP, WPA2-PSK (AES), modo mixto

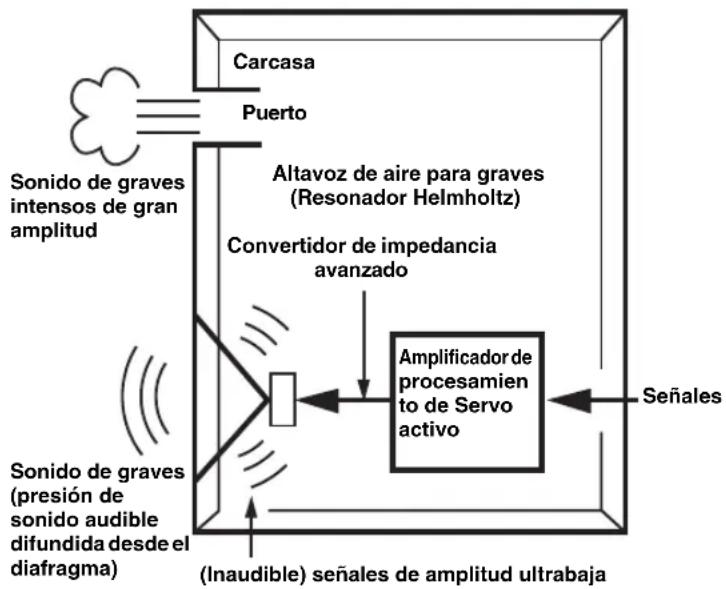

Tecnologías de audio	Advanced YST II, Twisted Flare Port, filtro activo de corte de agudos
Funciones de red	MusicCast, compatible con la aplicación MusicCast CONTROLLER

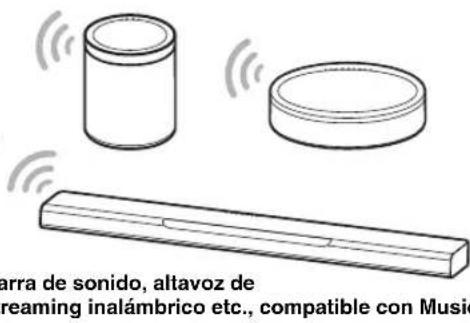

Emparejamiento	Se puede emparejar como subwoofer de red con un dispositivo MusicCast surround/estéreo (Pairing Master)
Apagado automático	Después de 20 minutos de inactividad (excepto en modo analógico o con conexión MusicCast activa)
Mantenimiento y limpieza	Utilizar un paño suave y seco; no usar benceno ni diluyente; desconectar antes de limpiar
Seguridad	No exponer al agua, no obstruir las aberturas de ventilación, respetar las distancias de seguridad (20 cm alrededor), no abrir el dispositivo
Reparabilidad y piezas de repuesto	Contactar a un distribuidor Yamaha o a un técnico calificado; no desmontar por sí mismo
Información general	Manual disponible en francés (PDF); número de serie en la placa trasera; temperatura de funcionamiento normal

Preguntas frecuentes - MusicCast SUB 100 YAMAHA

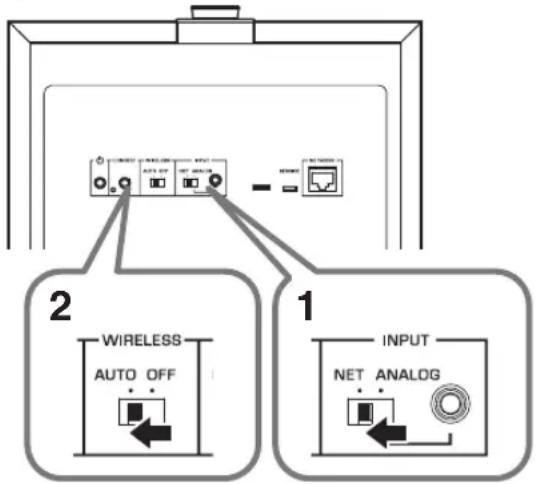

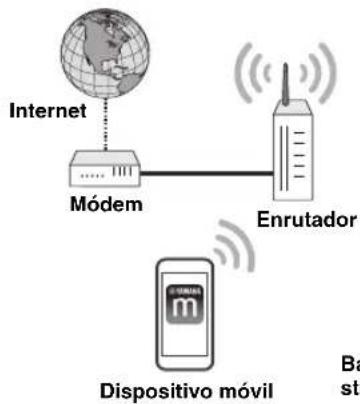

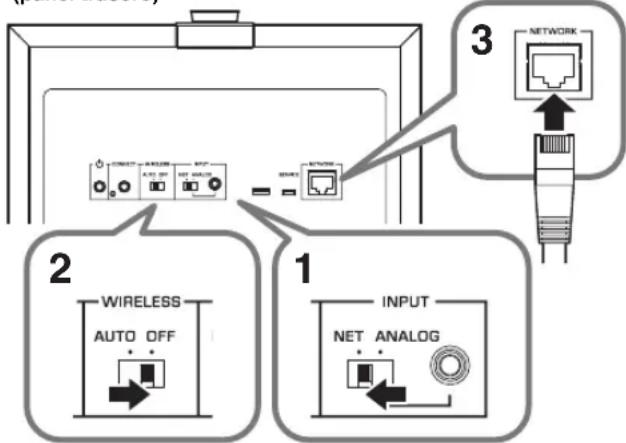

¿Cómo conectar el MusicCast SUB 100 a mi red Wi-Fi?

Ajuste el interruptor INPUT a NET y el interruptor WIRELESS a AUTO. Enchufe la alimentación, encienda y luego use la aplicación MusicCast CONTROLLER en su teléfono inteligente para seguir las instrucciones de registro. Mantenga presionado el botón CONNECT durante 5 segundos o más cuando la aplicación lo solicite.

¿Por qué el subwoofer no produce ningún sonido?

Primero verifique que el volumen de la aplicación MusicCast CONTROLLER o del Pairing Master no esté en cero. Asegúrese de que la fuente de audio contenga graves. En conexión analógica, ajuste el volumen con el control GAIN. Verifique también la conexión de red o el cable analógico.

¿Qué significa el parpadeo del indicador STATUS en rojo?

Un parpadeo rojo generalmente indica que el circuito de protección se ha activado, o que la actualización del firmware falló. Apague el dispositivo, desenchúfelo, espere 30 segundos y vuelva a enchufarlo. Si el problema persiste, contacte al servicio de atención al cliente de Yamaha.

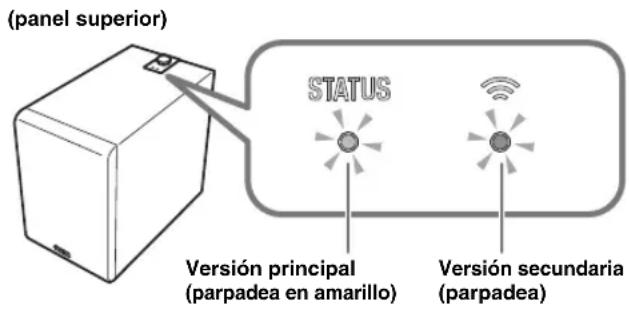

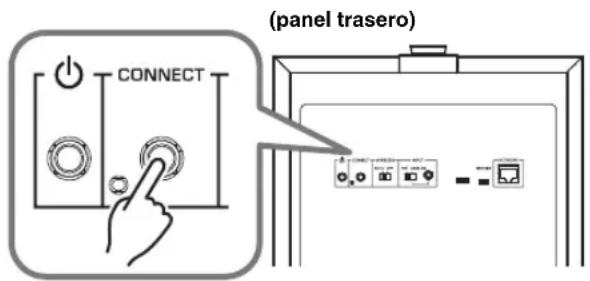

¿Cómo realizar una actualización del firmware?

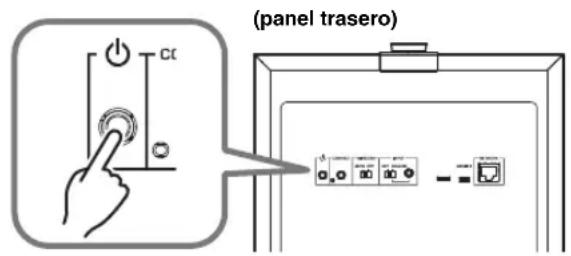

Asegúrese de que el dispositivo esté conectado a la red. Póngalo en espera, luego mantenga presionado el botón CONNECT durante 10 segundos o más. Los indicadores STATUS y LAN inalámbrica parpadean. La actualización dura de 10 a 20 minutos. Una vez finalizada, el indicador STATUS permanece encendido en naranja.

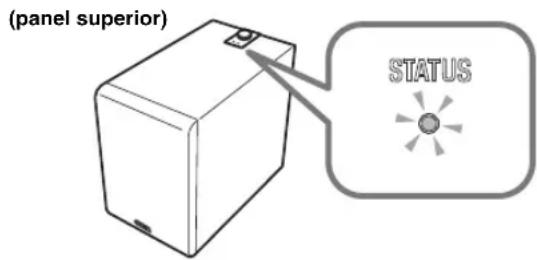

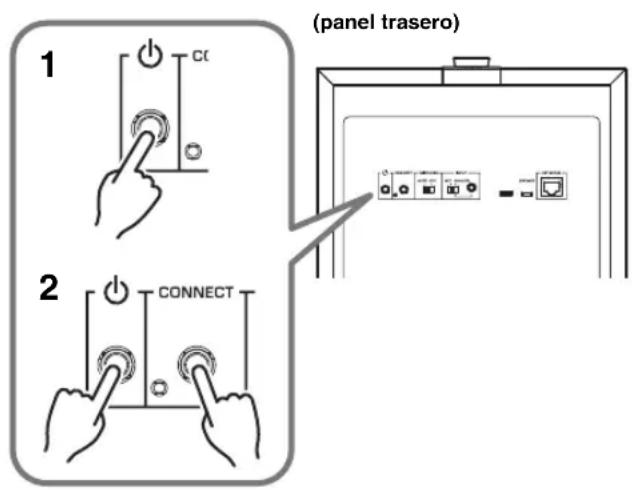

¿Cómo restablecer el subwoofer a los ajustes de fábrica?

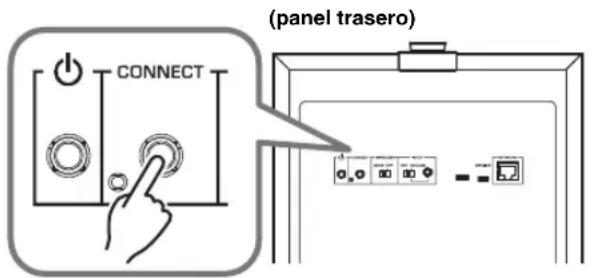

Ponga el dispositivo en espera. Mantenga presionado el botón CONNECT y presione una vez el interruptor de alimentación. Suelte el botón CONNECT cuando el indicador STATUS parpadee.

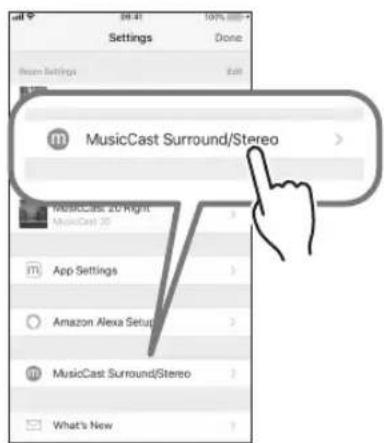

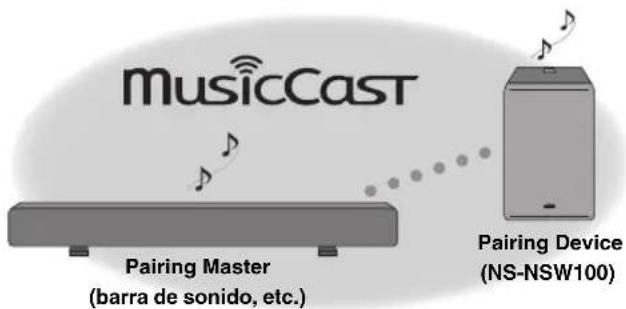

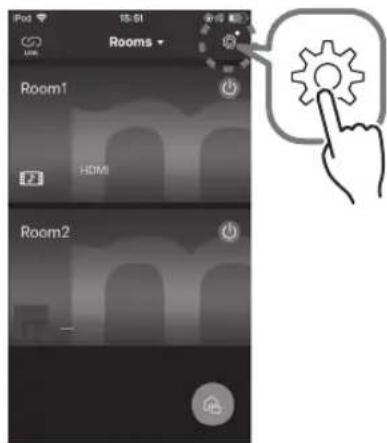

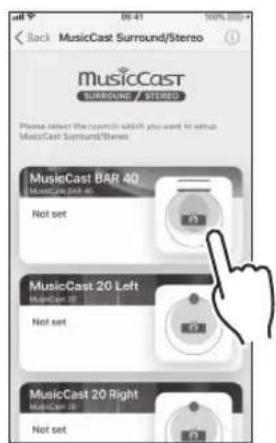

El subwoofer no se conecta al Pairing Master. ¿Qué hacer?

Verifique que el Pairing Master sea un dispositivo compatible con MusicCast surround/estéreo. Asegúrese de que ambos dispositivos estén en la misma red. Elimine cualquier emparejamiento existente a través de la aplicación MusicCast CONTROLLER y luego repita el procedimiento de registro.

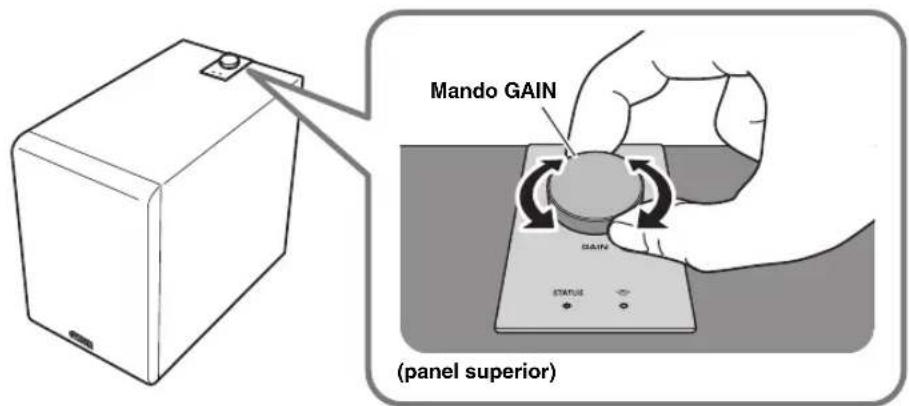

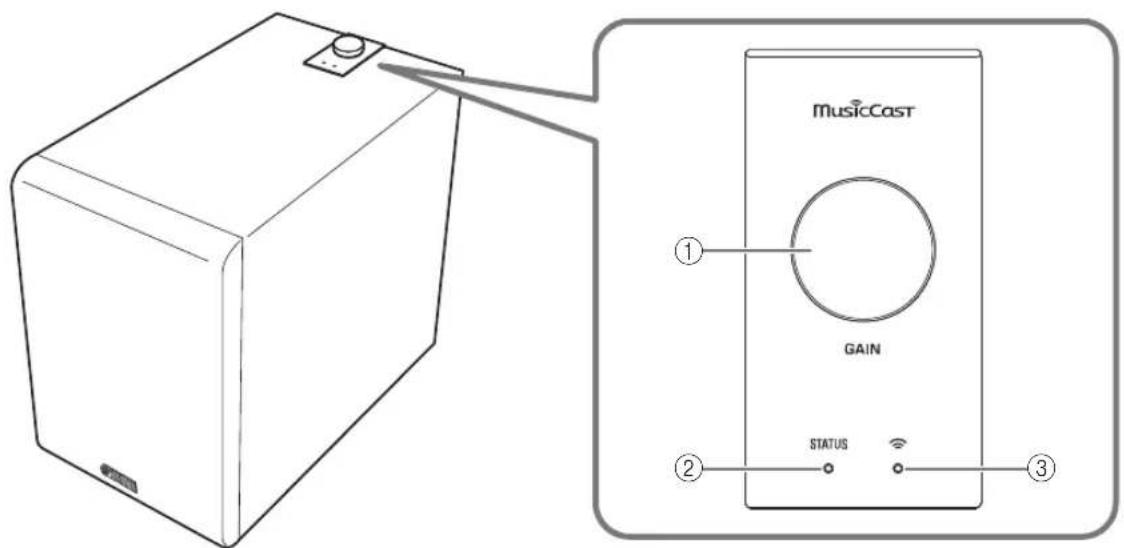

¿Cómo ajustar el volumen del subwoofer?

Utilice el control GAIN en el panel superior. En modo de red, el volumen está vinculado al Pairing Master, pero puede ajustarlo manualmente. En modo analógico, el volumen predeterminado está al mínimo, ajústelo según sus preferencias.

¿Por qué el indicador STATUS está naranja fijo?

Un indicador naranja fijo indica que el dispositivo está en modo de espera de red. Esto significa que aún está conectado a la red y se puede activar de forma remota a través de la aplicación MusicCast.

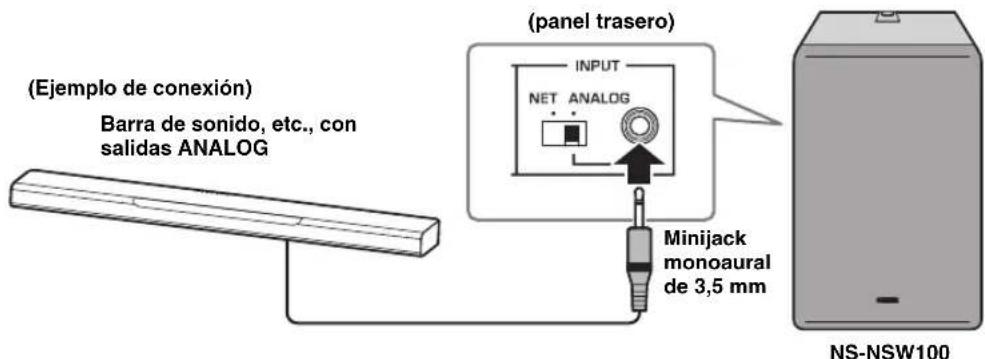

¿Puedo usar el subwoofer sin conexión de red?

Sí, cambiando el interruptor INPUT a ANALOG y conectando un cable de audio desde la salida de subwoofer o línea de su amplificador a la toma INPUT ANALOG. El volumen se ajusta manualmente con el control GAIN. La frecuencia de corte está fijada en 160 Hz.

¿Cómo limpiar el MusicCast SUB 100?

Siempre desconecte el dispositivo antes de limpiarlo. Use un paño suave y seco. No use benceno, diluyentes ni productos químicos. Evite introducir agua o líquidos en las aberturas.

MANUAL DE USUARIO MusicCast SUB 100 YAMAHA

MANUAL DE INSTRUCCIONES

MANUAL DE INSTRUCCIONES

MANUAL DE INSTRUCCIONES

MANUAL DEL PROPIETARIO

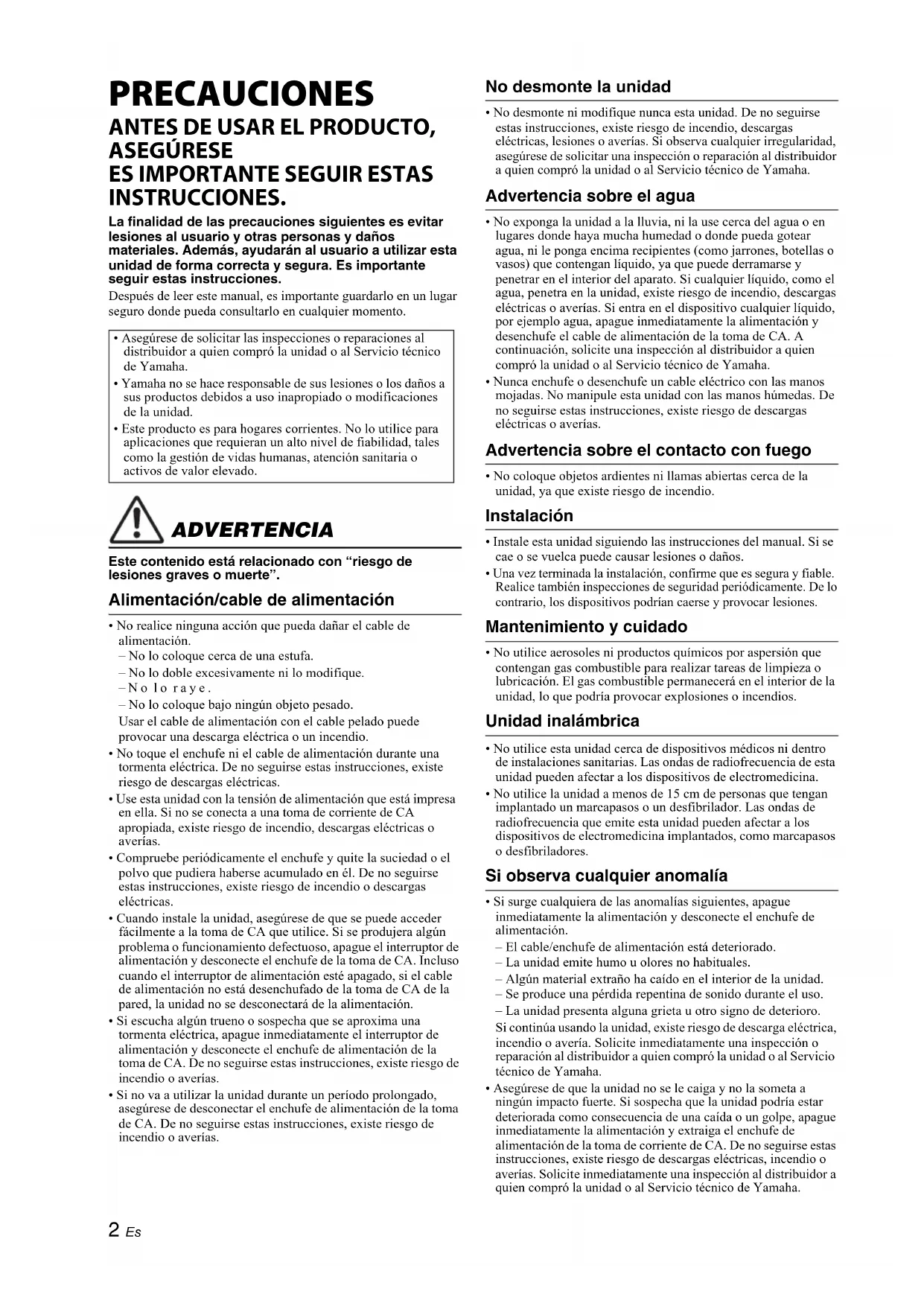

PRECAUCIONES: LEA ATENTAMENTE ANTES DE USAR. ASEGÚRESE DE SEGUIR ESTAS INSTRUCCIONES.

MARCAS COMERCIALES 20

FICHA TÉCNICA 21

INTRODUCCIÓN

MARCAS COMERCIALES

Android™

Google Play™

La finalidad de las precauciones siguientes es evitar lesiones al usuario y a otras personas y daños materiales. Además, ayudan al usuario a utilizar esta unidad de forma correcta y segura. Es importante seguir estas instrucciones.

Después de leer este manual, es importante guardarlo en un lugar seguro donde pueda consultarlo en cualquier momento.

• Asegúrese de solicitar las inspecciones o reparaciones al distribuidor a quien compró la unidad o al Servicio técnico de Yamaha.
• Yamaha no se hace responsable de sus lesiones o los daños a sus productos debidos a uso inapropiado o modificaciones de la unidad.
• Este producto es para hogares corrientes. No lo utilice para aplicaciones que requieran un alto nivel de fiabilidad, tales como la gestión de vidas humanas, atención sanitaria o activos de valor elevado.

ADVERTENCIA

Este contenido está relacionado con "riesgo de lesiones graves o muerte".

Alimentación/cable de alimentación

• No realice ninguna acción que pueda dañar el cable de alimentación.
• No lo coloque cerca de una estufa.
• No lo doble excesivamente ni lo modifique. No lo retuerza.

No lo coloque bajo ningún objeto pesado.

Usar el cable de alimentación con el cable pelado puede provocar una descarga eléctrica o un incendio.

• No toque el enchufe ni el cable de alimentación durante una tormenta eléctrica. De no seguirse estas instrucciones, existe riesgo de descargas eléctricas.
• Use esta unidad con la tensión de alimentación que está impresa en ella. Si no se conecta a una toma de corriente de CA apropiada, existe riesgo de incendio, descargas eléctricas o averías.
• Compruebe periódicamente el enchufe y quite la suciedad o el polvo que pudiera haberse acumulado en él. De no seguirse estas instrucciones, existe riesgo de incendio o descargas eléctricas.
• Cuando instale la unidad, asegúrese de que se pueda acceder fácilmente a la toma de CA que utiliza. Si se produjera algún problema o funcionamiento defectuoso, apague el interruptor de alimentación y desconecte el enchufe de la toma de CA. Incluso cuando el interruptor de alimentación está apagado, si el cable de alimentación no está desenchufado de la toma de CA de la pared, la unidad no se desconectará de la alimentación.
• Si escucha algún trueno o sospecha que se aproxima una tormenta eléctrica, apague inmediatamente el interruptor de alimentación y desconecte el enchufe de alimentación de la toma de CA. De no seguirse estas instrucciones, existe riesgo de incendio o averías.
• Si no va a utilizar la unidad durante un periodo prolongado, asegúrese de desconectar el enchufe de alimentación de la toma de CA. De no seguirse estas instrucciones, existe riesgo de incendio o averías.

No desmonte la unidad

• No desmonte ni modifique nunca esta unidad. De no seguirse estas instrucciones, existe riesgo de incendio, descargas eléctricas, lesiones o averías. Si observa cualquier irregularidad, asegúrese de solicitar una inspección o reparación al distribuidor a quien compró la unidad o al Servicio Técnico de Yamaha.

Advertencia sobre el agua

• No exponga la unidad a la lluvia, ni la use cerca del agua o en lugares donde haya mucha humedad o donde pueda gotear agua, ni le ponga encima recipientes (como jarrones, botellas o vasos) que contengan líquido, ya que podría derramarse y penetrar en el interior del aparato. Si cualquier líquido, como el agua, penetra en la unidad, existe riesgo de incendio, descargas eléctricas o averías. Si entra en el dispositivo cualquier líquido, por ejemplo agua, apague inmediatamente la alimentación y desconecte el cable de alimentación de la toma de CA. A continuación, solicite una inspección al distribuidor a quien compró la unidad o al Servicio Técnico de Yamaha.
• Nunca enchufe o desenchufe un cable eléctrico con las manos mojadas. No manipule esta unidad con las manos húmedas. De no seguirse estas instrucciones, existe riesgo de descargas eléctricas o averías.

Advertencia sobre el contacto con fuego

• No coloque objetos ardientes ni llamas abiertas cerca de la unidad, ya que existe riesgo de incendio.

Instalación

• Instale esta unidad siguiendo las instrucciones del manual. Si se cae o se vuelca, puede causar lesiones o daños.
• Una vez terminada la instalación, confirme que es segura y fiable. Realice también inspecciones de seguridad periódicamente. De lo contrario, los dispositivos podrían caerse y provocar lesiones.

Mantenimiento y cuidado

• No utilice aerosoles ni productos químicos por aspersión que contengan gas combustible para realizar tareas de limpieza o lubricación. El gas combustible permanecerá en el interior de la unidad, lo que podría provocar explosiones o incendios.

Unidad inalámbrica

• No utilice esta unidad cerca de dispositivos médicos ni dentro de instalaciones sanitarias. Las ondas de radiofrecuencia de esta unidad pueden afectar a los dispositivos de electromedicina.
• No utilice la unidad a menos de 15 cm de personas que tengan implantado un marcapasos o un desfibrilador. Las ondas de radiofrecuencia que emite esta unidad pueden afectar a los dispositivos de electromedicina implantados, como marcapasos o desfibriladores.

Si observa cualquier anomalía

• Si surge cualquiera de las anomalías siguientes, apague inmediatamente la alimentación y desconecte el enchufe de alimentación.
• El cable/ enchufe de alimentación está deteriorado. -La unidad emite humo u olores no habituales.
• Algún material extraño ha caído en el interior de la unidad.
• Se produce una pérdida repentina de sonido durante el uso.
• La unidad presenta alguna grieta u otro signo de deterioro.

Si continúa usando la unidad, existe riesgo de descarga eléctrica, incendio o avería. Solicite inmediatamente una inspección o reparación al distribuidor a quien compró la unidad o al Servicio Técnico de Yamaha.

• Asegúrese de que la unidad no se le caiga y no la someta a ningún impacto fuerte. Si sospecha que la unidad pueda estar deteriorada como consecuencia de una caída o un golpe, apague inmediatamente la alimentación y extraiga el enchufe de alimentación de la toma de corriente de CA. De no seguirse estas instrucciones, existe riesgo de descargas eléctricas, incendio o averías. Solicite inmediatamente una inspección al distribuidor a quien compró la unidad o al Servicio Técnico de Yamaha.

Este contenido está relacionado con "riesgo de lesiones".

Alimentación/cable de alimentación

• No utilice una toma de CA que presente holgura al insertar el enchufe de alimentación. De no seguirse estas instrucciones, existe riesgo de incendio, descargas eléctricas o quemaduras.
• Al retirar el enchufe de la unidad o de una toma de CA, tire siempre del enchufe y no del cable. Tirar del cable puede deteriorarlo, con el consiguiente riesgo de descargas eléctricas o incendio.
• Inserte el enchufe de alimentación firmemente hasta el fondo en la toma de CA. Usar la unidad sin estar debidamente enchufada puede provocar acumulación de polvo en las patillas, con el consiguiente riesgo de incendio o quemaduras.

Instalación

• No coloque la unidad sobre superficies inestables, donde pueda caerse o volcarse por accidente y provocar lesiones.
• No bloquee los orificios de ventilación de la unidad (ranuras de refrigeración). Esta unidad cuenta con orificios de ventilación en la parte trasera para evitar que la temperatura interna se eleve en exceso. De no seguirse estas instrucciones, el calor quedaría atrapado en el interior de la unidad, con el consiguiente riesgo de incendio o averías.
• Al instalar esta unidad:
• No tape el dispositivo con ningún tipo de tela.
• Asegúrese de que la superficie superior quede hacia arriba; no instale la unidad sobre los laterales ni boca abajo.
• No utilice el dispositivo en un lugar demasiado pequeño o mal ventilado.

De no seguirse las instrucciones anteriores, el calor quedaría atrapado en el interior de la unidad, con el consiguiente riesgo de incendio o averías. Asegúrese de que haya espacio suficiente alrededor de la unidad: como mínimo 20 cm arriba, 20 cm a los lados y 20 cm detrás.

• No instale la unidad en un lugar donde pueda entrar en contacto con gases corrosivos o aire salobre, o bien en lugares donde haya un exceso de humedad o vapor. Si ocurriera, podría dar lugar a un funcionamiento defectuoso.
• Procure no estar cerca de la unidad si se produce algún desastre natural como, por ejemplo, un terremoto. Dado que la unidad podría volcar o caerse y causar lesiones, aléjese de ella rápidamente y vaya a un lugar seguro.
• Antes de mover esta unidad, asegúrese de desconectar el interruptor de alimentación y todos los cables de conexión. De no seguirse estas instrucciones, existe riesgo de deterioro de los cables o de que usted u otra persona tropiece con ellos y se caiga.
• Cuando transporte o desplace la unidad, hágalo siempre con la ayuda de otra persona por lo menos. Si intenta levantar la unidad estando solo, puede hacerse daño en la espalda, sufrir otro tipo de lesión o causar daños en la propia unidad.

Pérdida auditiva

• No utilice la unidad/los altavoces o auriculares a un volumen alto o incómodo durante un periodo prolongado, ya que podría provocarle una pérdida de audición permanente. Si experimenta alguna pérdida auditiva u oye pitidos, consulte a un médico.
• Antes de conectar la unidad a otros dispositivos, desconecte la alimentación de todos ellos. De no seguirse estas instrucciones, existe riesgo de pérdida de audición, descarga eléctrica o daños en el dispositivo.

Mantenimiento

• Desconecte el enchufe de alimentación de la toma de CA antes de limpiar la unidad. De no seguirse estas instrucciones, existe riesgo de descargas eléctricas.

Manipulación

• No introduzca las manos ni los dedos en las ranuras de los paneles de esta unidad. De no seguirse estas instrucciones, existe riesgo de lesiones.
• No introduzca ningún material extraño, como un objeto metálico o papel, en las ranuras de los paneles de esta unidad. De no seguirse estas instrucciones, existe riesgo de incendio, descargas eléctricas o averías. Si cae algún material extraño en la unidad, apague inmediatamente la alimentación, desconecte el enchufe de alimentación de la toma de CA y solicite una inspección al distribuidor a quien compró la unidad o al Servicio técnico de Yamaha.
• No haga lo siguiente:
• Subirse encima del equipo o sentarse en él.
• Poner objetos pesados encima del equipo.
• Apilar el equipo.
• Aplicar fuerza más allá de lo razonable a los botones, interruptores, terminales de entrada/salida, etc.
• No tire de los cables conectados para evitar lesiones o daños en la unidad debidos a caídas.
• No utilice la unidad si el sonido se escucha distorsionado. Un uso prolongado en este estado puede provocar sobrecalentamiento y originar un incendio.

Aviso

Indica puntos que deben observarse para evitar averías, daños o mal funcionamiento del producto, así como pérdidas de datos.

Alimentación/cable de alimentación

• Si no va a utilizar la institución durante un período de tiempo prolongado, asegúrese de extraer el enchufe de alimentación de la toma de corriente (CA). Aunque el interruptor [(Φ)] (STANDBY/ON) está apagado (luz de alimentación apagada), seguirá fluyendo una cantidad mínima de corriente.

Instalación

• No utilice esta unidad en las proximidades de equipos electrónicos, tales como TV, radios o teléfonos móviles. De no seguirse estas instrucciones, la unidad, el televisor o la radio podrían emitir ruidos de interferencias.
• No use esta unidad en una ubicación que esté expuesta a la luz solar directa, que alcance temperaturas demasiado altas (por ejemplo, al lado de una estufa) o bajas, ni que esté sometida a cantidades excesivas de polvo o vibraciones. De no seguirse estas instrucciones, existe riesgo de que el panel de la unidad se deforme, de que sus componentes internos se averíen o de que el funcionamiento sea inestable.
• Instale la unidad lo más alejada posible de otros equipos electrónicos.

Las señales digitales de esta unidad podrían interferir con otros equipos electrónicos.

• Si usa una función inalámbrica, evite instalar esta unidad cercada de tabiques o mesas metálicas, hornos microondas u otros dispositivos de red inalámbrica. Las obstrucciones pueden acortar el alcance de la transmisión.

Conexiones

• Si va a conectar unidades externas, asegúrese de leer detenidamente el manual de cada una de ellas y de conectarlas de acuerdo con las instrucciones.

Manipular la unidad sin atenerse a las instrucciones puede provocar averías.

Manipulación

• No coloque productos de vinilo, plástico o caucho sobre esta unidad. De no seguir estas instrucciones, el panel de la unidad podría decolorarse o deformarse.
• Si la temperatura ambiente cambia drásticamente (por ejemplo, durante el transporte o al aplicar rápidamente la calefacción o el aire acondicionado) y existe la posibilidad de que se haya formado condensación en el interior de la unidad, déjela varias horas sin encenderla hasta que esté totalmente seca antes de usarla. Usar la unidad mientras contiene condensación puede producir averías.

Mantenimiento

• Si la temperatura o la humedad cambian drásticamente, es posible que se formen gotas de agua (condensación) en la superficie de la unidad. Si se forman gotas de agua, límpielas de inmediato con un paño suave. Si se dejan gotas de agua sobre la unidad, es posible que las partes de madera las absorban, lo que provocará deformación.
• Para limpiar la unidad, utilice un paño suave y seco. No use productos químicos como bencina, disolventes, detergentes o bayetas impregnadas de productos químicos, pues podrían provocar decoloraciones o deformaciones.

Los altavoces de esta unidad realizan imanes. No coloque sobre esta unidad ni a su lado objetos sensibles al magnetismo, como por ejemplo TV que tengan tubo de rayos catódicos (CRT), relojes, tarjetas de crédito, disquetes, etc.

Altavoces

• No toque las unidades de los altavoces. Si lo hace, puede dañarlas.

Información

Acerca de las funciones y datos incluidos en la unidad

• Por el puerto bass reflex pueda expulsarse aire. Esto no indica un mal funcionamiento. Es algo que ocurre muy a menudo como se reproduce música con graves intensos.

Los dispositivos inalámbricos que transmiten en una banda de frecuencia de 5 GHz solo pueden utilizarse en interiores. El uso de dichos dispositivos en exteriores está prohibido por la ley.

VOLTAGE SELECTOR (Selector de tensión - Solo modelos para Asia y general)

En el selector conmutador de tensión del panel trasero de esta unidad debe seleccionarse la tensión de corriente local ANTES de conectar esta unidad a la toma de corriente de CA. Las tensiones son 110-120/220-240 V CA, 50/60 Hz.

El número de modelo, el número de serie, los requisitos de alimentación, etc. pueden encontrarse en la placa de identificación o cerca de ella. Esta placa se encuentra en la parte posterior de la unidad. Debe tomar nota del número de serie en el espacio proporcionado a continuación y conservar este manual como comprobante permanente de su compra para poder identificar la unidad en caso de robo.

N° de modelo

Información para sistemas sobre la recogida y eliminación de equipos viejos:

Este símbolo en los productos, embalajes y/o documentación adjunta significa que los productos eléctricos y electrónicos usados no se deben mezclar con los residuos domésticos normales.

Para el tratamiento, recuperación y reciclaje de productos viejos, llévelos a un punto de recogida adecuado según la legislación de su país.

Con la correcta eliminación de estos productos estará ayudando a salvar recursos valiosos y a evitar potenciales efectos negativos sobre la salud humana y el medio ambiente que podrían derivarse de un manejo inapropiado de los residuos.

Para más información sobre la recogida y reciclaje de productos viejos, póngase en contacto con su ayuntamiento, con el servicio de recogida de residuos o con el punto de venta donde los adquirió.

Para sistemas de empresas de la Unión Europea:

Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su distribuidor o proveedor para más información.

Información sobre la eliminación de equipos en otros países fuera de la Unión Europea:

Este símbolo solo es válido en la Unión Europea. Si desea desechar estos productos, póngase en contacto con las autoridades locales o con el distribuidor e infórmese sobre el método correcto de eliminación.

Acerca del contenido de este manual

• Las figuras y pantallas de este manual solo tienen propósitos ilustrativos.
• Los nombres de empresas y productos mencionados en este manual son MARCAS COMERCIALES o MARCAS COMERCIALES registradas de sus respectivos titulares.
• El software podría revisarse y actualizarse sin previo aviso.

Funciones de comunicación inalámbrica [modelos de Reino Unido y Europa]

Wi-Fi (2,4 GHz)

Radiofrecuencia: de 2402 MHz a 2482 MHz

Potencia máxima (EIRP): 19,98 dBm

Wi-Fi (5 GHz)

Radiofrecuencia, potencia máxima (EIRP):

de 5170 a 5250 MHz, 22,30 dBm

de 5250 a 5330 MHz, 22,27 dBm

de 5490 a 5710 MHz, 24,56 dBm

de 5735 a 5835 MHz, 13,96 dBm

• Los dispositivos inalámbricos que transmiten en una banda de frecuencia de 5 GHz solo pueden utilizarse en interiores. El uso de dichos dispositivos en exteriores está prohibido por la ley.

(rear es 01)

ÍNDICE

CARACTERÍSTICAS 5

Qué puede hacer con esta unidad 5

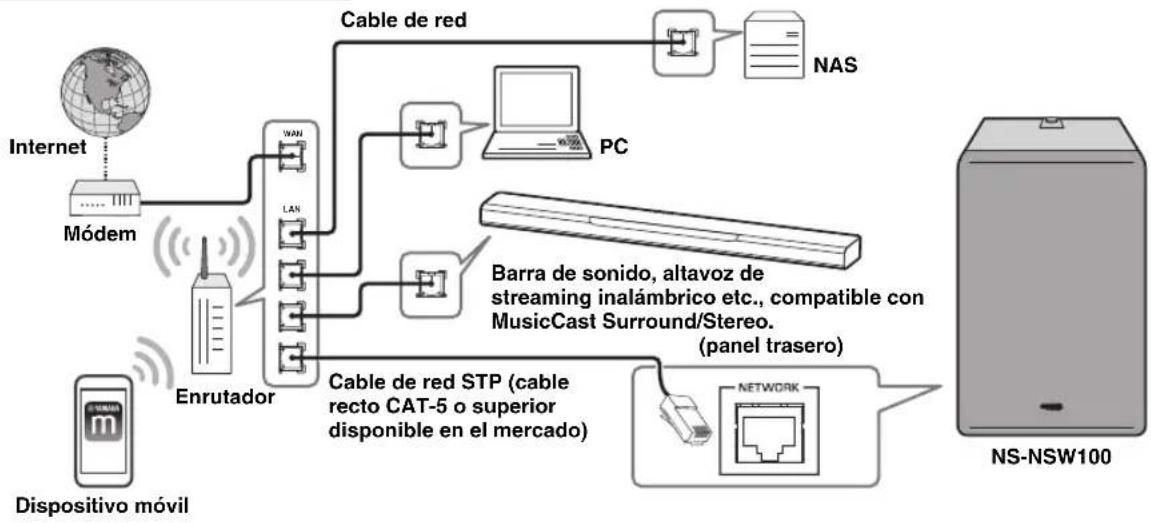

Conexión a una red 12

Conexiones analógicas 15

Ajuste del balance de volumen 15

AJUSTES DE OPCIONES 16

Actualización del firmware 16

Inicialización de todos los ajustes (restablecer los ajustes de fábrica) 17

APÉNDICE 17

Tabla de operaciones del indicador STATUS 17

SOLUCIÓN DE PROBLEMAS 18

MARCAS COMERCIALES 20

ESPECIFICACIONES 21

INTRODUCCIÓN

Esta unidad es un subwoofer de red que puede conectarse inalámbricamente a dispositivos compatibles con MusicCast Surround/Stereo.

Acerca de este manual

Cuando lea este manual, tenga en cuenta lo siguiente:

• Las especificaciones y el diseño están sujetos a cambios sin previo aviso para mejorar el producto.
• Símbolos utilizados en este documento:

"ADVERTENCIA" indica información que debe observarse para evitar el riesgo de muerte o lesiones graves.

"ATENCIÓN" indica información que debe observarse para evitar lesiones.

• "AVISO" indica información que debe observarse para evitar que el producto se averíe, se dañe o pierda datos.
• "NOTA" indica información complementaria que le resultará útil.

CARACTERÍSTICAS

Qué puede hacer con esta unidad

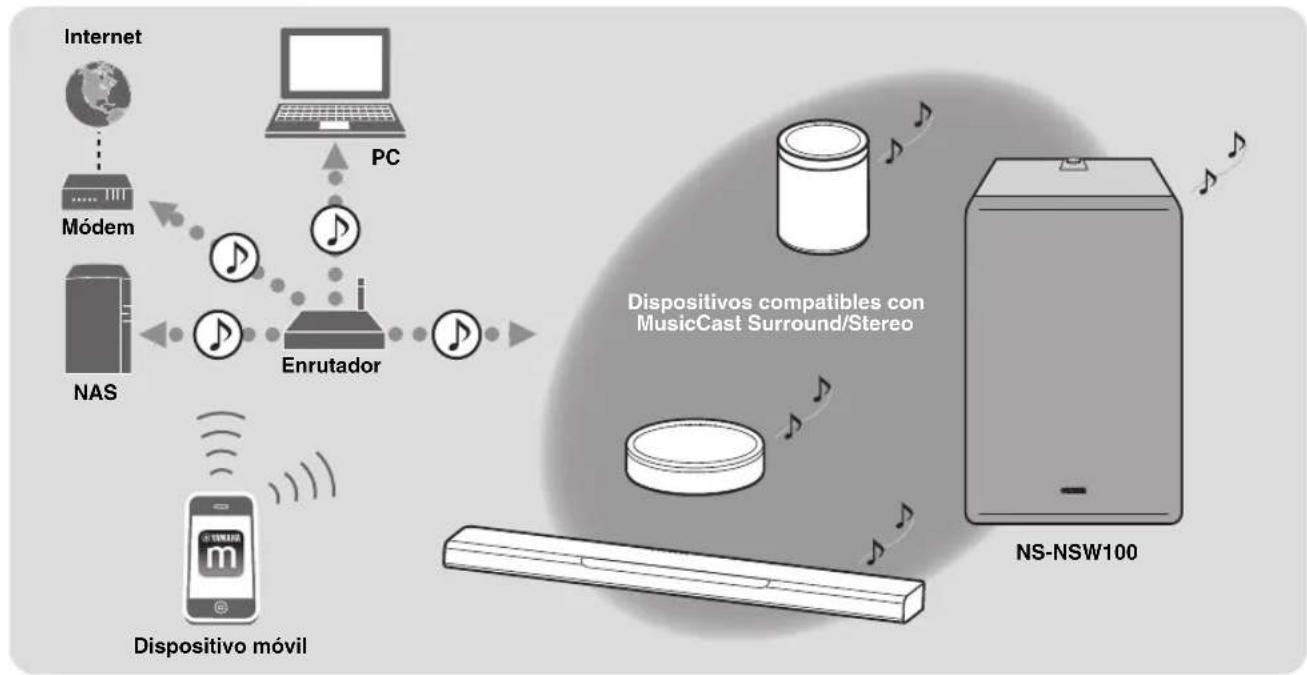

Si instala la aplicación especial "MusicCast CONTROLLER" en su smartphone o tablet, podrá añadir esta unidad a una red MusicCast y reproducir fácilmente los sonidos graves de dispositivos compatibles con MusicCast Surround/Stereo.

• La conexión inalámbrica permite flexibilidad de instalación.

Tendrá la libertad de ubicar la unidad donde quiera, sin las molestias de tener que conectar cables con equipos externos. Disfrutará de un sonido óptimo de las frecuencias ultragraves en todo momento.

El rango de frecuencias graves (frecuencia de corte) y el balance de volumen se ajustan automáticamente según sea apropiado para el dispositivo compatible con MusicCast Surround/Estéreo que se esté utilizando, lo que garantiza una transmisión de sonido natural. - Funcionalmente vinculado a la alimentación y el volumen.

La alimentación y el volumen están vinculados entre esta unidad y las unidades compatibles con MusicCast Surround/Estéreo que se emparejen con ella. - Puerto "Twisted Flare Port" que reproduce perfectamente el sonido de las frecuencias ultragraves.

Un puerto abocinado que va serpenteando a medida que avanza dispersa las turbulencias de aire que se producen cerca de la abertura del puerto, lo que asegura un flujo de aire uniforme. Esto suprime el ruido que no está incluido en la señal de entrada original y permite una reproducción clara del sonido de las frecuencias ultragraves.

CARACTERÍSTICAS

Uso avanzado con la aplicación idónea (MusicCast CONTROLLER)

"MusicCast CONTROLLER" es una aplicación específica para el control de dispositivos compatibles con MusicCast. Puede utilizar un smartphone u otro dispositivo móvil como mando a distancia para seleccionar con facilidad canciones o realizar ajustes en un dispositivo compatible con MusicCast. Para obtener más información, busque "MusicCast CONTROLLER" en el App Store o en Google Play™.

Mediante el uso de MusicCast, puede compartir música con otros dispositivos compatibles con MusicCast situados en varias habitaciones. En cualquier lugar de la casa, y de forma muy sencilla, se puede disfrutar de música reproducida desde un dispositivo móvil, servidor multimedia (PC o NAS), radio de Internet o servicio de transmisión.

Para obtener más información sobre MusicCast y dispositivos compatibles, consulte el siguiente sitio web:

Para conectar esta unidad a una red y utilizarla, necesitará la aplicación de dispositivo móvil "MusicCast CONTROLLER".

Instale MusicCast CONTROLLER en su dispositivo móvil.

(→ p. 13 "Descarga de la aplicación "MusicCast CONTROLLER" para dispositivos móviles")

En 1988, Yamaha comercializó unos sistemas de altavoces que realizaban la Tecnología YST (Yamaha Active Servo Technology, Tecnología avanzada de servo activo de Yamaha) para posibilitar una reproducción de graves potente y de alta calidad. Esta técnica usa una conexión directa entre el amplificador y el altavoz, permitiendo una gran precisión en la transmisión de señales y el control de altavoces.

Dado que esta tecnología utiliza unidades de altavoces controlados por el impulso de impedancia negativa del amplificador y por la resonancia generada entre el volumen y el puerto de la carcasa del altavoz, se crea una energía resonante (el concepto de "altavoz de aire para graves") superior a la del método estándar de reflexión de graves. Esto permite una reproducción de graves en carcasas mucho más pequeñas de lo que era posible hasta ahora.

La Tecnología Advanced YST II de Yamaha, recientemente desarrollada, añade perfección considerablemente a la Yamaha Active Servo Technology, lo que permite un mejor control de las fuerzas que inciden en el amplificador y el altavoz. Desde el punto de vista del amplificador, la impedancia del altavoz cambia según la frecuencia del sonido. Yamaha ha desarrollado un nuevo diseño de circuitos que combina los impulsos de impedancia negativa y corriente constante, lo cual permite un funcionamiento más estable y una reproducción clara de los graves sin ninguna opacidad.

Twisted Flare Port

Los altavoces de reflexión de graves actuales utilizan un resonador Helmholtz para mejorar su reproducción de graves.

Sin embargo, al reproducir graves que se encuentran en la región de frecuencia de este resonador Helmholtz, el aire sale y entra violentamente a través del puerto entre el interior y el exterior del altavoz, lo que en ocasiones genera ruido debido al flujo de aire turbulento en el extremo del puerto.

El puerto y la carcasa se resuenan en una frecuencia determinada por sus dimensiones y forma. Por otra parte, la turbulencia del flujo de aire en el extremo del puerto contiene una amplia gama de componentes de frecuencia que no están presentes en la señal de entrada.

Este ruido se produce porque la amplia gama de componentes de frecuencia incluye componentes que coinciden con las frecuencias resonantes del puerto y la carcasa, lo que provoca una resonancia intensa.

El Twisted Flare Port (puerto abocinado trenzado) desarrollado por Yamaha cambia la forma en la que el puerto se ensancha hacia su extremo, y también incorpora un "trenzado" para suprimir la turbulencia del flujo de aire en cada extremo del puerto y, de este modo, evitar que se produzca ruido.

Así se reduce considerablemente el "sonido enturbiado" y el "ruido de viento" que hasta ahora han sido características de los altavoces de reflexión de graves, lo que permite que los graves se reproduzcan con mayor claridad.

Puerto convencional

Twisted Flare Port La turbulencia de aire en ambos extremos del puerto crea ruido

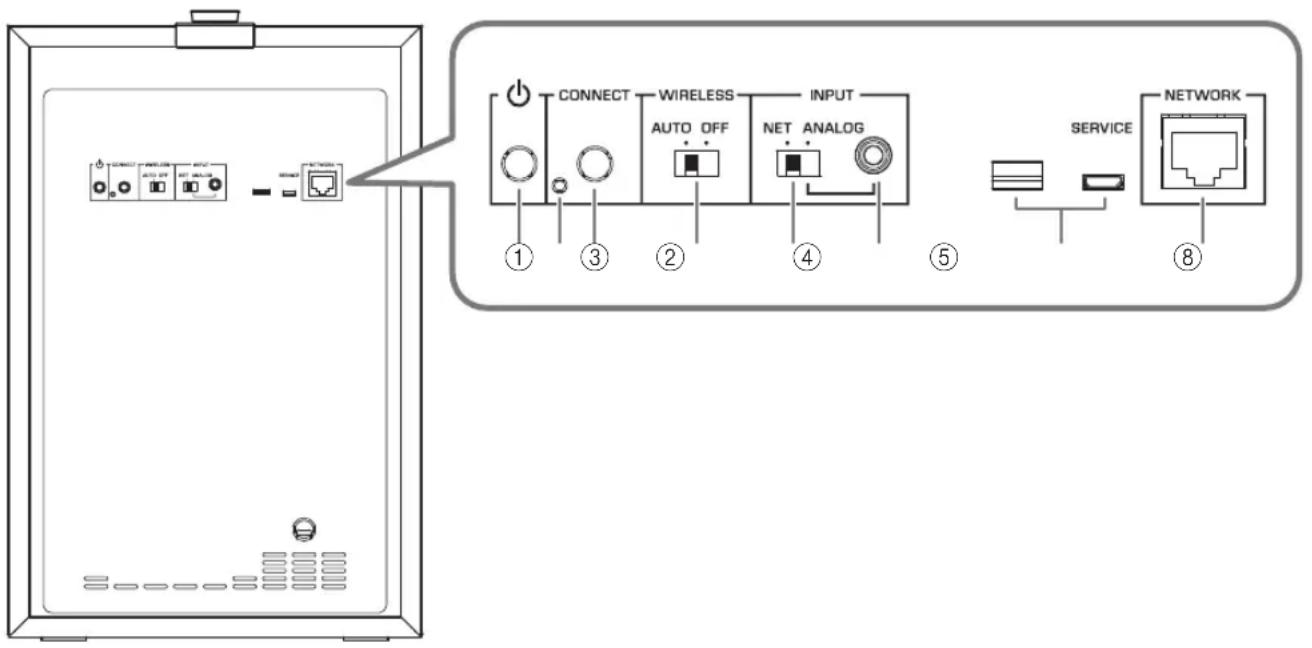

Panel trasero

(1) (STANDBY/ON)

Alternar la alimentación de la unidad entre encendido y en espera.

Puerto de servicio técnico

Es para actuaciones del servicio técnico y normalmente no se utiliza.

③ CONNECT

Se utiliza para las siguientes operaciones:

• Registrar esta unidad en la red MusicCast → p. 13. Actualización del firmware → p. 16.
• Inicialización de los ajustes (restablecer los ajustes de fábrica) → p. 17.

④ Interruptor WIRELESS

Activa/desactiva la funcionalidad de comunicación inalámbrica (LAN inalámbrica).

AUTO:

La comunicación inalámbrica está activada.

OFF:

La comunicación inalámbrica está desactivada. Si conecta la unidad a una red, utilice una conexión por cable. (→ p. 12 "Si la conexión es por cable")

⑤ Interruptor INPUT

Cambia el tipo de conexión de la unidad.

NET:

Selección para conectar la unidad a una red.

ANALOG:

Seleccione esta opción si va a conectar la unidad directamente a un amplificador o dispositivo similar sin conexión a una red.

⑥ Toma INPUT (ANALOG)

Utilice esta toma si el interruptor INPUT está ajustado en ANALOG.

Conecte a esta toma un cable procedente de la toma de subwoofer o de la toma de salida de línea del amplificador (por ejemplo, PRE OUT). (→ p. 12 "Si la conexión es por cable")

⑦ Puertos de servicio técnico

Son para actuaciones del servicio técnico y normalmente no se utilizan.

⑧ Puerto NETWORK

Utilice un cable de red (disponible en el mercado) para la conexión por cable a una red.

Panel superior

① Mando GAIN

Este mando ajusta el volumen de esta unidad. Ajuste el volumen de forma apropiada para su dispositivo de reproducción. (→ p. 15 "Ajuste del balance de volumen")

NOTA

Mientras esté cambiando el volumen, el color del indicador ② STATUS mostrará el ajuste de volumen.

Volumen Color del indicator STATUS

Valorminimum Parpadea en azul

Bajo-Medio Azul-Morado

Medio-Alto Morado-Rojo

Valormaximum Parpadca en rojo

② Indicador STATUS

El color y el estado (iluminado/parpadeando) de este indicador muestra la fuente de entrada que está seleccionada o el estado de esta unidad. (→ p. 17 "Tabla de operaciones del indicador STATUS")

③ Indicador de LAN inalámbrica

El estado (iluminado o parpadeando) de este indicador muestra el estado de funcionamiento de la conexión de red inalámbrica.

Puesta en espera automática de la alimentación

Si esta unidad no se usa o no se reproduce nada durante 20 horas, automáticamente entra en modo de espera.

NOTA

• Treinta segundos antes de que se produzca la puesta en espera automática de la alimentación, el indicador STATUS empieza a parpadear y se apaga al entrar en modo de espera.
• La puesta en espera automática de la alimentación no funciona si se está utilizando una conexión MusicCast, o si el interruptor INPUT del panel trasero está ajustado en ANALOG.

Red en espera

La dirección de red de esta unidad permanece activada, aunque la alimentación esté en modo de espera.

NOTA

Durante el estado de red en espera, el indicador STATUS se ilumina en naranja.

Modo de reposo eco

Después de transcurridas ocho horas después de desconectar la red, la unidad entra en modo de reposo eco para ahorrar energía.

NOTA

Durante el modo de reposo eco, el indicador STATUS está apagado.

Gracias a un avanzado diseño con ahorro energético, este producto alcanza un bajo consumo eléctrico que no supera los dos vatios cuando está en el modo Red en standby.

PREPARACIÓN

Ubicación

Como las frecuencias graves de las señales de audio tienen longitudes de onda largas, el oído humano casi no percibe su direccionalidad. El rango de las frecuencias supergraves no crea una imagen estéreo. Por tanto, un solo subwoofer puede ser suficiente para producir un sonido supergrave de alta calidad.

A

La ubicación mostrada en la figura de la derecha también es posible. Sin embargo, si el subwoofer se sitúa directamente de cara a una pared, el efecto de los graves puede sufrir debido a la cancelación de fase causada por las interferencias entre los sonidos directos y los reflejados.

Para evitar que esto ocurra, coloque el subwoofer en un ángulo. (Figuras A) B

AVISO

Puede darse el caso de que no se pueda obtener suficiente sonido supergrave del subwoofer a causa de las ondas estacionarias.

AVISO

• La colocación del subwoofer demasiado cerca de un TV de tipo CRT (con tubo de rayos catódicos) puede afectar al color de la imagen o causar zumbido. En ese caso, sitúe el subwoofer y el TV lo suficientemente separados como para que no se produzcan estos efectos. Esto no es un problema con los TV de LCD y de plasma.
• Si el volumen del audio es muy alto, los muebles o cristales de las ventanas pueden resonar y el propio subwoofer puede vibrar. En ese caso, baje el nivel del volumen. Para limitar la resonancia, utilice una cortina gruesa o una tela similar que tienda a absorber de forma efectiva las vibraciones de sonido. Cambiar el subwoofer de ubicación también puede resultar útil.
• El altavoz de esta unidad aplica imanes. No debe colocar sobre esta unidad o cerca de ella ningún dispositivo que resulte afectado por el magnetismo (televisores CRT, relojes, tarjetas de crédito, etc.).

CONEXIONES

Español

Si se utiliza conexión a una red Conexión inalámbrica (→ p. 12)

Conexión por cable (→ p. 12) Si se utiliza sin conexión a una red (conexión analógica) Conexión analógica (→ p. 15) (Ejemplo de conexión) Barra de sonido, etc., con salidas ANALOG

panel trasero)

NS-NSW100

Conexión a una red

Preparativos para una conexión de red

Esta unidad se puede conectar a una red, bien por cable, bien inalámbricamente. Seleccione el método de conexión apropiado para su situación.

Si la conexión es inalámbrica

Haga los ajustes para que esta unidad pueda comunicarse inalámbricamente.

1. Ajuste el interruptor INPUT del panel trasero en NET.
2. Ajuste el interruptor WIRELESS del panel trasero en AUTO.

AVISO

No conecte un cable de red al puerto NETWORK. Si se conecta un cable de red, la conexión por cable tiene prioridad y no será posible la conexión inalámbrica.

panel trasero)

Si la conexión es por cable

Utilice un cable de red STP disponible en el mercado (cable recto CAT-5 o superior) para conectar esta unidad al enrutador.

1. Ajuste el interruptor INPUT del panel trasero en NET.
2. Ajuste el interruptor WIRELESS del panel trasero en OFF.
3. Conecte un cable de red al puerto NETWORK.

AVISO

Si desea conectar esta unidad a través de una conexión con cable y producir música, todos los dispositivos compatibles con MusicCast Surround/Stereo que desee vincular (como por ejemplo una barra de sonido o un altavoz de streaming inalámbrico) deben conectarse a través de una red LAN con cable.

panel trasero)

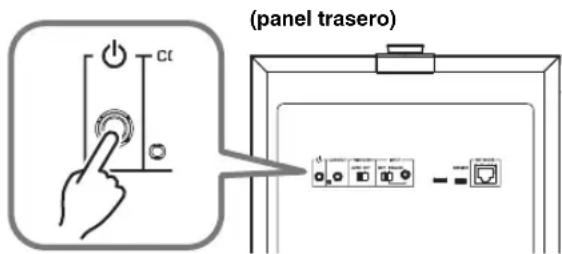

Alimentación y encendido de esta unidad

1. Inserte la clavija del cable de alimentación en una toma de CA.

panel trasero)

1. Pulse el botón (STANDBY/ON) del panel trasero para encender la alimentación de esta unidad.

NOTA

• Si la red se está iniciando, el indicador STATUS del panel superior parpadeará en verde. Si está utilizando una conexión por cable, el LED del interior del puerto NETWORK parpadeará cuando se conecte al enrutador.

AVISO

• Al activar la alimentación del sistema de audio, encienda siempre el subwoofer en último lugar.

Descarga de la aplicación "MusicCast CONTROLLER" para dispositivos móviles

Instale la aplicación MusicCast CONTROLLER en su dispositivo móvil, conecte esta unidad a la red y registre la unidad como un dispositivo MusicCast.

Busque "MusicCast CONTROLLER" en el Apple Store o en Google Play e instálela.

NOTA

• Asegúrese de que el dispositivo móvil que utiliza está conectado al enrutador de su casa antes de continuar. Las pantallas, los nombres de los menús, etc., de MusicCast CONTROLLER podrían cambiar sin previo aviso.
• Si ya hay un dispositivo MusicCast diferente registrado en la aplicación MusicCast CONTROLLER, se puede añadir esta unidad a la aplicación tocando (Ajustes) en "Selección de habitaciones" y seleccionando "Añadir dispositivo nuevo".

Registro de esta unidad en la red MusicCast

A continuación se explica cómo utilizar "MusicCast CONTROLLER" para registrar esta unidad en la red MusicCast y simultáneamente hacer los ajustes de conexión de red para esta unidad.

NOTA

Para conectarse inalámbricamente a la red, será necesario tener el SSID y la clave de seguridad del enrutador LAN inalámbrico (punto de acceso) que se va a utilizar.

1. Inicie "MusicCast CONTROLLER" en su dispositivo móvil y toque "Ajustes".
2. Una vez en "Ajustes" de la aplicación, toque "Añadir dispositivo nuevo".
3. Siguiendo las instrucciones que aparecen en la pantalla de su dispositivo móvil, configure "MusicCast CONTROLLER" y mantenga pulsado el botón CONNECT, situado en el panel trasero de esta unidad, durante 5 segundos o más.

1. Siguiendo las instrucciones que aparecen en la pantalla de su dispositivo móvil, configure "MusicCast CONTROLLER" para especificar la red.

A continuación, empareje esta unidad con el dispositivo Pairing Master de la red MusicCast. (→ p. 14 "Vinculación de esta unidad con el dispositivo Pairing Master")

NOTA

Si utiliza una conexión inalámbrica para registrar esta unidad en la red MusicCast, el indicador de LAN inalámbrica del panel superior de esta unidad se iluminará indicando que se ha completado el registro en la red MusicCast.

Cómo cancelar el registro de esta unidad en la red MusicCast

Utilice "MusicCast CONTROLLER" para cancelar el registro de esta unidad.

NOTA

Si inicializa esta unidad antes de cancelar el registro, la pantalla de "MusicCast CONTROLLER" puede encontrar un error indicando que este dispositivo no existe.

CONEXIONES

Vinculación de esta unidad con el dispositivo Pairing Master

Si registra esta unidad como dispositivo Pairing Device del dispositivo Pairing Master (como por ejemplo una barra de sonido o un altavoz de streaming inalámbrico) de la red MusicCast, puede utilizarla como subwoofer de red para disfrutar de un sonido más rico.

1. Registre esta unidad y la unidad compatible con MusicCast Surround/Stereo (Pairing Master) en la misma ubicación de la aplicación MusicCast CONTROLLER. (→ p. 13 "Registro de esta unidad en la red MusicCast")

1. Inicie "MusicCast CONTROLLER" en su dispositivo móvil y toque (Ajustes).

1. Toque "MusicCast Surround/Stereo".

1. Seleccione la habitación (Pairing Master) con la que desee vincular esta unidad.
2. Siga las instrucciones que aparecen en la pantalla de la aplicación y registre esta unidad como subwoofer (Pairing Device).

Cuando haya terminado de registrar esta unidad como dispositivo Pairing Device, active la habitación correspondiente (Pairing Master) en la pantalla de la aplicación para reproducir audio.

■Funcionamiento vinculado con el dispositivo Pairing Master

Cuando la registre como subwoofer de red, esta unidad seguirá las operaciones de funcionamiento de la habitación (Pairing Master).

Funcionamiento de la alimentación

El ajuste de alimentación de esta unidad (En espera/Encendido) seguirá las operaciones de funcionamiento de la habitación (Pairing Master).

Volumen y otros ajustes

Dependiendo de los ajustes de la habitación (Pairing Master), los ajustes de esta unidad también cambiarán para obtener un sonido de frecuencias graves óptimo.

Ajustes vinculados:

Volumen - Filtro de corte de agudos (frecuencia de corte)

NOTA

• Si se interrumpe el audio, compruebe la aplicación para ver si "Control de enlaces", ubicado en los ajustes de habitación (Pairing Master), está seleccionado como se muestra a continuación:
• Para una conexión inalámbrica: "Aumento de velocidad".
• Para una conexión por cable: "Aumento de velocidad".

■Para cancelar el vínculo con Pairing Master

Utilice "MusicCast CONTROLLER" en su dispositivo móvil para cancelar el registro.

Conexiones analógicas

Utilice la toma ANALOG del panel trasero de esta unidad si quiere conectar esta unidad directamente a otros dispositivos (por ejemplo, a una barra de sonido) sin conexión a una red.

1. Conecte la toma ANALOG del panel trasero de esta unidad a la salida de subwoofer o a la salida de línea (por ejemplo, PRE OUT) del dispositivo conectado.
2. Ajuste el interruptor INPUT del panel trasero de esta unidad en ANALOG.
3. Inserte la clavija del cable de alimentación en una toma de CA.
4. Pulse el botón (STANDBY/ON) del panel trasero para encender la alimentación de esta unidad.

AVISO

• No conecte el cable de alimentación a la toma de CA hasta que haya terminado todas las conexiones.
• Dependiendo del dispositivo (barra de sonido, etc.) que esté conectando, el método de conexión y los nombres de las tomas pueden diferir de las instrucciones de este manual, por lo que también debe consultar el manual de instrucciones del correspondiente dispositivo.
• Cuando esta unidad sale de fábrica, el volumen está ajustado al mínimo. Cuando haya terminado de hacer las conexiones, haga los ajustes para que esta unidad produzca un volumen apropiado.

Ajuste del balance de volumen

Para asegurar una reproducción efectiva de las frecuencias graves, puede ser mejor ajustar el volumen de forma que el sonido de esta unidad se mezcle naturalmente con el altavoz que esté utilizando.

Si se utiliza una conexión de red

Si esta unidad está conectada a una red, su volumen se ajusta automáticamente para adecuarse al dispositivo Pairing Master, pero puede hacer ajustes más precisos a su gusto con el mando GAIN del panel superior.

Valor predeterminado: Depende del ajuste del dispositivo Pairing Master.

Si se utiliza una conexión analógica

Utilice el mando GAIN del panel superior para ajustar el volumen de esta unidad.

Frecuencia del filtro de corte de agudos: fijo en 160 Hz. Valor predeterminado: SILENCIADO

AJUSTES DE OPCIONES

Actualización del firmware

Si esta unidad está conectada a una red, el firmware puede actualizarse a través de la red. Cuando hay nuevo firmware disponible, el indicador STATUS parpadea en blanco al encender la alimentación de esta unidad. Utilice el procedimiento indicado a continuación para actualizar el firmware.

AVISO

Observe los siguientes puntos durante la actualización:

• No haga ninguna operación con esta unidad.
• No desconecte el cable de alimentación ni el cable de red.

Procedimiento de actualización del firmware

1. En el panel trasero, pulse (STANDBY/ON) para poner la unidad en modo de espera.

1. En el panel trasero, mantenga pulsado CONNECT durante 10 segundos o más.

El indicador STATUS y el indicador de LAN

inalámbrica del panel superior parpadearán y comenzará la actualización del firmware.

Cuando el indicador deje de parpadear y se quede iluminado fijo (naranja), habrá terminado la actualización del firmware.

NOTA

• La actualización del firmware tarda aproximadamente entre 10 y 20 minutos.
• Si la conexión a Internet no es lo suficientemente rápida, o dependiendo del estado de la conexión de la red inalámbrica, la actualización del firmware podría tardar más o incluso no realizarse.
• Si la actualización del firmware no se realiza, el indicador STATUS parpadeará en rojo. Espere un rato y vuelva a intentar la operación.

■ Comprobación de la versión del firmware

A continuación se explica cómo se puede comprobar la versión del firmware instalado en esta unidad.

1. En el panel trasero, pulse (STANDBY/ON) para poner la unidad en modo de espera.
2. En el panel trasero, pulse CONNECT.

El indicador STATUS y el indicador de LAN inalámbrica del panel superior parpadearán un número de veces para indicar la versión del firmware. Por ejemplo, si la versión del firmware es 1.3, el indicador STATUS parpadeará una vez y el indicador de LAN inalámbrica parpadeará tres veces.

NOTA

Si la versión del firmware es 2.0, el indicador STATUS parpadeará dos veces y el indicador de LAN inalámbrica permanecerá apagado.

1. Pulse CONNECT una vez más para volver al modo de espera.

Inicialización de todos los ajustes (restablecer los ajustes de fábrica)

1. En el panel trasero, pulse (STANDBY/ON) para poner la unidad en modo de espera.
2. Mientras mantiene pulsado CONNECT, pulse (STANDBY/ON) una vez.
3. Cuando el indicador STATUS parpadee, suelte CONNECT.

APÉNDICE

Tabla de operaciones del indicador STATUS

El color y el estado (iluminado/parpadeando) de los indicadores muestran el estado de esta unidad.

NOTA

• El indicador STATUS y el indicador de LAN inalámbrica pueden usarse para comprobar la versión del firmware de esta unidad. (→p. 16 “Comprobación de la versión del firmware”)
• Mientras se está actualizando el firmware, el indicador STATUS y el indicador de LAN inalámbrica pueden utilizarse para comprobar el progreso. (→p. 16 “Procedimiento de actualización del firmware”)

Cuando la alimentación está encendida

Indicador Estado
Verde Iluminado El interruptor		INPUT del panel trasero está ajustado en NET.
Blanco Iluminado El interruptor		INPUT del panel trasero está ajustado en ANALOG.
Verde Parpada cando Esperando		a concectarse a la red.
Blanco Parpada cando Hay nuevo		firmware disponible.
Verde/naranja	Parpadeando alternativamente	La función de puesta en espera automatística de la alimentación pronto pondrá launidad en modo de espera. (Comienza a parpácedar con 30seguidos de antelación).
Blanco/naranja
Naranja	Illuminado La	unidad está en modo de red en espera.
Azul/morado/rojo	Illuminado	El volumen de la unidad está siendo Cambiado.Azul: volumen bajo - Morado: volumen medio - Rojo: volumen alto
Azul/rojo	Parpadeando	El volumen está ajustado en el minimum o en el máximo.

En modo de espera

Indicador Estado
Naranja	Iluminado La	unidad está en modo de red en espera.
-	Apagado	La alimentación de la unidad está apagada o está en modo de reposto ceo.
Naranja	Parpadcando	Ha funciona el circuito de protección. Apague la alimentación de la unidad, desconecte la clavija del cable de alimentación de la toma de CA y póngase en contacto con un centro de atencion al cliente de Yamaha.

SOLUCIÓN DE PROBLEMAS

Consulte el siguiente cuadro cuando esta unidad no funcione bien. Si el problema que tiene no aparece en la lista a continuación, o si las instrucciones dadas a continuación no le sirven de ayuda, apague la alimentación de la unidad, desconecte la clavija del cable de alimentación de la toma de CA y póngase en contacto con un centro de atención al cliente o distribuidor de Yamaha autorizado.

General

Problema Causa Que hacer
La alimentación no se enciende. Cuando se enciende la alimentación, se apaga inmediamente. Launidad no funciona corRECTamente.	El cable de alimentación no está bien conectado.	Insete el enchufe de alimentaciónfirmamente en la toma de CA.
Launidad no responde. Una descarga electrónica (por ejemplo, un relampago o excessiva electricidad estática) o una caía de tensión en el suministro electrico ha causado que el microordenador interno se bloquee.	Mantenga pulsado el botón Ø(STANDBY/ON) del panel trasero de launities durante diez segundos o más para reinicirlaunities. (Si esno resueve el problema, descenthufé el cable de alimentación de la toma de CA, espere aproximadamente 30段时间 y despues vuelva a enchufarlo).
La alimentación se apaga de repente durante el uso de launities.	El circuito de protección ha actuado para apagar la alimentación porque la temperatura de launities ha增值ado.	Espere a que la temperatura bajo (aproximadamente una hora), asegúresc de qu hay suficientemente espacio alrededor de launities y de que launities no está tapada por un paño, etc., y despues vuelva a encender la alimentación.
Launidad no funciona correctamente.	Una descarga electrónica externa (por ejemplo, un relampago o excessiva electricidad estática) o una caía de tensión en el suministro electrico ha causado que el microordenador interno se bloquee.	Desenhufc el cable de alimentación de la toma de CA, espere aproximadamente 30段时间 y despues vuelva a enchufarlo.
No se esucha sonido. El sonido de las Frequencias graves no sale o no Tiene volumen sufiente.	Se estároduciendo un sonido con pocas Frequencias graves.	Reproducza una fuente que contenga sonidos de Frequencias graves.
	El sonido está升值ando afectado por una onda estacionaria.	IntenteCambiar la pos山坡 o el ángulo de estaunities.
	No existe Seed de entrada de Frequencias graves a causa de los ajustes del amplificador.	Cambie los ajustes del amplificador.
	Si se utilizes una connexion de red
	El volumen de la aplicación MusicCast CONTROLLER o del dispositivo Pairing Master está puesto al minimum (0). Como alternatively, los auriculars se pueda conectar al dispositivo Pairing Master.	Suba el volumen en la aplicación MusicCast CONTROLLER o en el dispositivo Pairing Master. Internacionalmente可以选择earmerder el mando GAIN de estaunities para hacer manualmente ajustes más precios en el volumen.
	La connexion de red no es correcta. Compruebe la connexion.
	El dispositivo de reproducción no está correctamente seleccionado.	Vuelva a seleccionar en la aplicación MusicCast CONTROLLER o en el dispositivo Pairing Master la fuente de entrada que desce reproducir.
	Si se utilizes una connexionanalógica
	El volumen de estaunities está puesto alminimum (0).	Utilice el mando GAIN de estaunities para ajustar el volumen.
	La connexion no es correcta. Otra posibiliidad es que la connexion está defectuosa.	Compruebe la connexion.
La alimentación no se enciende automatistically cuando la fuente de sonido empieza a reproducirse.	Como INPUT está ajustado en ANALOG, launities no estáFuncionalando vinculada con el dispositivo Pairing Master.	Encienda la alimentaciónmanualmente.
	No existe seed de entrada de Frequencias graves a Cause de los ajustes del amplificador.	Cambie los ajustes del amplificador.
	Como no ha habido connexión de red durante un periodo prolongado de tiempo, launities haEntered en mode de repofo eco.	Encienda la alimentaciónmanualmente.
Sale ruido de estaunities o de otherdispositivo electrónico situado cerca.	Hay un dispositivo digital o un dispositivo de altas Frequencias situado cerca de thisunities.	Separe estaunities yicho dispositivo.

Red

Problema Causa Que hacer
No se pueda usar la funcionalidad de red.	La información de red (dirección IP) no ha sido obtenida correctamente.	Active la funciona del servidor DHCP en el enrutador.
No se pueda conectar al enrutador LAN inalámbrico (punto de acceso).	Está activado el filtrado de direcciones MAC en el enrutador LAN inalámbrico (punto de acceso).	La交代no es posible si el filtrado de direcciones MAC estáactivado. Cambie los ajustes del enrutador LAN inalámbrico (punto de acceso) para que pueda realizarse esta交代no.
No se pueda conectar a Internet a工程技术 de un enrutador LAN inalámbrico (punto de acceso).	El enrutador LAN inalámbrico (punto de acceso) estáapagado.	Encienda el enrutador inalámbrico LAN (punto de acceso).
	El enrutador LAN inalámbrico (punto de acceso) y estaunidad estándemasiado separados.	Situeel enrutador LAN inalámbrico (punto de acceso) y estaunidad máscerca uno deanother.
	Hay un obstáculo entre el enrutador LAN inalámbrico (punto de acceso) y estaunidad.	Situeel enrutador LAN inalámbrico (punto de acceso) y estaunidaddonde no haya unobstáculoentreellos.
La aplicación MusicCast CONTROLLER no detecta estaunidad.	Estaiedad y el dispositivo móvil no estáconectadosa a la misma red.	Compruebe las交代nes de red y los ajustesdel enrutador, y conectelosa la misma red.
No se encontrarla red inalámbrica.	Haycee un dispositivo que genera radiaciónelectromagnética (por ejemplo, un horno microondas o un equipo de radio).	Siutiliza estaiedad conuna交代noinalámbrica, no lautilicecerda de undispositivo que genere radiaciónelectromagnética.
	El acceso a la red estásiendo restringido porlos ajustes de firewall del enrutador LAN inalámbrico (punto de acceso).	Compruebe los ajustes de firewall delenrutador LAN inalámbrico (punto de acceso).
No se pueda hacer los ajustes de交代ncon la aplicación MusicCast CONTROLLER.	El dispositivo móvil no estáconectado alenrutador LAN inalámbrico (punto de acceso).	Conecte el dispositivo móvil al enrutador LAN inalámbrico y acontinuaciónutilice laapplication MusicCast CONTROLLER parahacer losajustes.
	Estáutilizando un enrutador concompatibiliad multi-SSID.	Lafunciónde separacióndered del enrutadorpodía estarHCI impossible acceder a this之一unitad. Cuandoconecte undispositivo movable,utilice unSSIDque permitaleccesso a this之一unitad (intente la交代n alSSIDprimario).
No se puedaactualizar el firmwarea工程技术 de la red.	La交代de red no estáfunctionando. Espere	un rato y vuelva a intentar laactualizaciónotra vez.
No se pueda conectar con eldispositivo Pairing Master.	El dispositivo Pairing Master no es undispositivo compatible con MusicCastSurround/Stereo.	Utilice undispositivocompatible conMusicCast Surround/SSI oroundispositivoque permitaconexionesanalógicas.
	La交代no es correcta. Otra posibiliadessque la交代nesté defectuosa.	Despuésdeinitializarthis之一unitad,compruebeque eldispositivo Pairing Master es compatiblecon MusicCast Surround/Sterco y accontinuaciónconecteotra vez.
	Ya seha registrado el emparcjamicho con otheredispositivo.	Canclele emparcjamicho registrado condicho dispositivo y hagaotra vezlosajustes dercistro.

MARCAS COMERCIALES

Android™

Google Play™

Android y Google Play son marcas comerciales de Google LLC.

CERTIFIED

El logotipo Wi-Fi CERTIFIED™ es una marca de certificación de Wi-Fi Alliance®.

Wi-Fi, Wi-Fi CERTIFIED y WPA2 son marcas comerciales registradas o marcas comerciales de Wi-Fi Alliance®.

MusicCast

MusicCast es una marca comercial o una marca comercial registrada de Yamaha Corporation.

La etiqueta Yamaha Eco-Label certifica los productos que presentan un nivel superior de respeto por el medio ambiente.

Licencias

Para más información sobre las licencias de software de terceros en este producto, consulte la siguiente URL:

http://(dirección IP de este producto*)/licenses.html

• La dirección IP de este producto se verifica con MusicCast CONTROLLER.

Explicaciones acerca de GPL

Este producto utiliza software de código abierto GPL/LGPL en algunas secciones.

Usted tiene el derecho de obtener, duplicar, modificar y redistribuir solo este código abierto.

Para obtener información sobre el software de código abierto GPL/LGPL, cómo obtenerlo y la licencia de GPL/LGPL, consulte el sitio web de Yamaha Corporation

Transductor. Altavoz de graves con cono de 20 cm sin blindaje magnético

Potencia de salida del amplificador (100 Hz, 5 Ω, 10 % THD) 130 W

Respuesta de frecuencia 28 Hz - 300 Hz

Tensión/Alimentación. CA 230 V, 50 Hz

Consumo eléctrico 60 W

Sección de entrada

NETWORK (con cable) Ethernet: RJ45 (100BASE-TX/10BASE-T)

ANALOG (con cable). Minijack de 3,5 mm (mono)

Sensibilidad de entrada .60 mV

Impedancia de entrada 25 kΩ

Consumo eléctrico en espera

Reposo eco. Inferior a 0,1 W

Red en espera (con cable). Inferior a 1,3 W

Red en espera (inalámbrica). Inferior a 1,5 W

Dimensiones (ancho × alto × profundo) 252 mm × 383 mm × 418 mm

Peso 12,6 kg

Wi-Fi

Estándares de LAN inalámbrica. IEEE 802.11 a/b/g/n/ac*

• Ancho de banda del canal de 20 MHz solamente

Banda de radiofrecuencia 2,4 GHz, 5 GHz

Métodos de seguridad disponibles. WEP, WPA2-PSK (AES), Modo Mixto

Hacer conexiones analógicas. 15

Ajustar el balance del volumen. 15

CONFIGURACIONES OPCIONALES. 16

Actualizar el firmware. 16

• Solamente ancho de banda de canal de 20 MHz
