BEDIENUNGSANLEITUNG YSTSW015 YAMAHA

Überprüfen Sie bitte, ob alle aufgelisteten Teile im Lieferumfang enthalten sind.

UPPACKNING

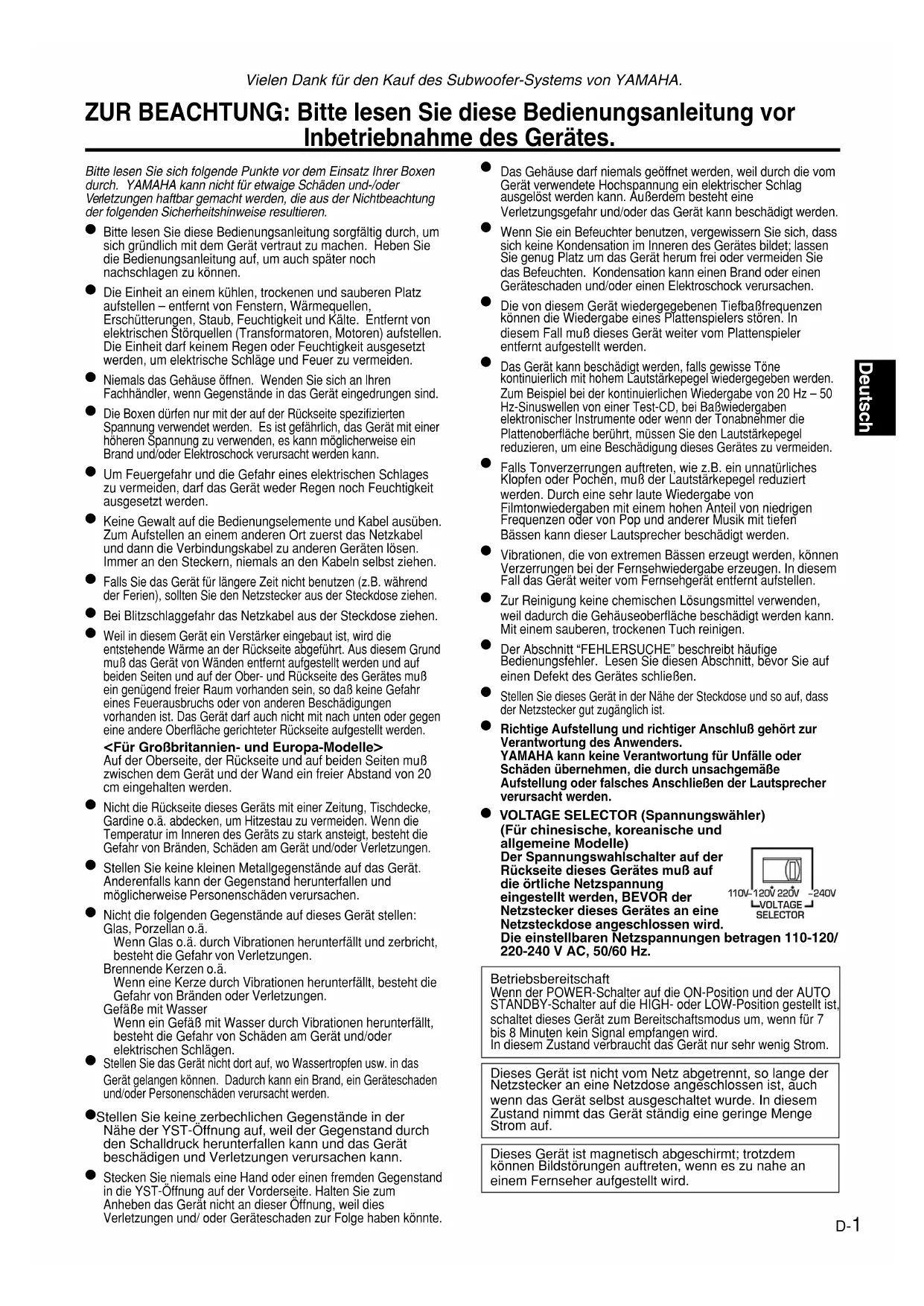

ZUR BEACHTUNG: Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Gerätes.

Bitte lesen Sie sich folgende Punkte vor dem Einsatz Ihrer Boxen durch. YAMAHA kann nicht für etwaige Schäden und-/oder Verletzungen haftbar gemacht werden, die aus der Nichtbeachtung der folgenden Sicherheitshinweise resultieren.

• Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, um sich gründlich mit dem Gerät vertraut zu machen. Heben Sie die Bedienungsanleitung auf, um auch später noch nachschlagen zu können.
• Die Einheit an einem kühlen, trockenen und sauberen Platz aufstellen – entfernt von Fenstern, Wärmequellen, Erschütterungen, Staub, Feuchtigkeit und Kälte. Entfernt von elektrischen Störquellen (Transformatoren, Motoren) aufstellen. Die Einheit darf keinem Regen oder Feuchtigkeit ausgesetzt werden, um elektrische Schläge und Feuer zu vermeiden.
• Niemals das Gehäuse öffnen. Wenden Sie sich an Ihren Fachhändler, wenn Gegenstände in das Gerät eingedrungen sind.
• Die Boxen dürfen nur mit der auf der Rückseite spezifizierten Spannung verwendet werden. Es ist gefährlich, das Gerät mit einer höheren Spannung zu verwenden, es kann möglicherweise ein Brand und/oder Elektroschock verursacht werden kann.
• Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden.
  Keine Gewalt auf die Bedienungselemente und Kabel ausüben. Zum Aufstellen an einem anderen Ort zuerst das Netzkabel und dann die Verbindungskabel zu anderen Geräten lösen. Immer an den Steckern, niemals an den Kabeln selbst ziehen.
• Falls Sie das Gerät für längere Zeit nicht benutzen (z.B. während der Ferien), sollten Sie den Netzstecker aus der Steckdose ziehen.
• Bei Blitzschlaggefahr das Netzkabel aus der Steckdose ziehen.
• Weil in diesem Gerät ein Verstärker eingebaut ist, wird die entstehende Wärme an der Rückseite abgeführt. Aus diesem Grund muß das Gerät von Wänden entfernt aufgestellt werden und auf beiden Seiten und auf der Ober- und Rückseite des Gerätes muß ein genügend freier Raum vorhanden sein, so daß keine Gefahr eines Feuerausbruchs oder von anderen Beschädigungen vorhanden ist. Das Gerät darf auch nicht mit nach unten oder gegen eine andere Oberfläche gerichteter Rückseite aufgestellt werden.

Auf der Oberseite, der Rückseite und auf beiden Seiten muß zwischen dem Gerät und der Wand ein freier Abstand von 20 cm eingehalten werden.

• Nicht die Rückseite dieses Geräts mit einer Zeitung, Tischdecke, Gardine o.ä. abdecken, um Hitzestau zu vermeiden. Wenn die Temperatur im Inneren des Geräts zu stark ansteigt, besteht die Gefahr von Bränden, Schäden am Gerät und/oder Verletzungen.
• Stellen Sie keine kleinen Metallgegenstände auf das Gerät. Anderenfalls kann der Gegenstand herunterfallen und möglicherweise Personenschäden verursachen.
• Nicht die folgenden Gegenstände auf dieses Gerät stellen: Glas, Porzellan o.ä. Wenn Glas o.ä. durch Vibrationen herunterfällt und zerbricht, besteht die Gefahr von Verletzungen.

Brennende Kerzen o.ä.

Wenn eine Kerze durch Vibrationen herunterfällt, besteht die Gefahr von Bränden oder Verletzungen.

Gefäße mit Wasser

Wenn ein Gefäß mit Wasser durch Vibrationen herunterfällt, besteht die Gefahr von Schäden am Gerät und/oder elektrischen Schlägen.

• Stellen Sie das Gerät nicht dort auf, wo Wassertropfen usw. in das Gerät gelangen können. Dadurch kann ein Brand, ein Geräteschaden und/oder Personenschäden verursacht werden.
  ●Stellen Sie keine zerbechlichen Gegenstände in der Nähe der YST-Öffnung auf, weil der Gegenstand durch den Schalldruck herunterfallen kann und das Gerät beschädigen und Verletzungen verursachen kann.
• Stecken Sie niemals eine Hand oder einen fremden Gegenstand in die YST-Öffnung auf der Vorderseite. Halten Sie zum Anheben das Gerät nicht an dieser Öffnung, weil dies Verletzungen und/oder Geräteschaden zur Folge haben könnte.

Das Gehäuse darf niemals geöffnet werden, weil durch die vom Gerät verwendete Hochspannung ein elektrischer Schlag ausgelöst werden kann. Außerdem besteht eine Verletzungsgefahr und/oder das Gerät kann beschädigt werden.
- Wenn Sie ein Befeuchter benutzen, vergewissern Sie sich, dass sich keine Kondensation im Inneren des Gerätes bildet; lassen Sie genug Platz um das Gerät herum frei oder vermeiden Sie das Befeuchten. Kondensation kann einen Brand oder einen Geräteschaden und/oder einen Elektroschock verursachen.
- Die von diesem Gerät wiedergegebenen Tiefbaßfrequenzen können die Wiedergabe eines Plattenspielers stören. In diesem Fall muß dieses Gerät weiter vom Plattenspieler entfernt aufgestellt werden.
Das Gerät kann beschädigt werden, falls gewisse Töne kontinuierlich mit hohem Lautstärkepegel wiedergegeben werden. Zum Beispiel bei der kontinuierlichen Wiedergabe von 20 Hz – 50 Hz-Sinuswellen von einer Test-CD, bei Baßwiedergaben elektronischer Instrumente oder wenn der Tonabnehmer die Plattenoberfläche berührt, müssen Sie den Lautstärkepegel reduzieren, um eine Beschädigung dieses Gerätes zu vermeiden.
- Falls Tonverzerrungen auftreten, wie z.B. ein unnatürliches Klopfen oder Pochen, muß der Lautstärkepegel reduziert werden. Durch eine sehr laute Wiedergabe von Filmtonwiedergaben mit einem hohen Anteil von niedrigen Frequenzen oder von Pop und anderer Musik mit tiefen Bässen kann dieser Lautsprecher beschädigt werden.
- Vibrationen, die von extremen Bässen erzeugt werden, können Verzerrungen bei der Fernsehwiedergabe erzeugen. In diesem Fall das Gerät weiter vom Fernsehgerät entfernt aufstellen.
- Zur Reinigung keine chemischen Lösungsmittel verwenden, weil dadurch die Gehäuseoberfläche beschädigt werden kann. Mit einem sauberen, trockenen Tuch reinigen.
Der Abschnitt "FEHLERSUCHE" beschreibt häufige Bedienungsfehler. Lesen Sie diesen Abschnitt, bevor Sie auf einen Defekt des Gerätes schließen.
- Stellen Sie dieses Gerät in der Nähe der Steckdose und so auf, dass der Netzstecker gut zugänglich ist.
- Richtige Aufstellung und richtiger Anschluß gehört zur Verantwortung des Anwenders. YAMAHA kann keine Verantwortung für Unfälle oder Schäden übernehmen, die durch unsachgemäße Aufstellung oder falsches Anschließen der Lautspreche verursacht werden.
● VOLTAGE SELECTOR (Spannungswähler) (Für chinesische, koreanische und allgemeine Modelle)

Der Spannungswahlschalter auf der Rückseite dieses Gerätes muß auf die örtliche Netzspannung

eingestellt werden, BEVOR der Netzstecker dieses Gerätes an eine Netzsteckdose angeschlossen wird.

Die einstellbaren Netzspannungen betragen 110-120/220-240 V AC, 50/60 Hz.

110V-120V 220V -240V VOLTAGE SELECTOR

Betriebsbereitschaft

Wenn der POWER-Schalter auf die ON-Position und der AUTO STANDBY-Schalter auf die HIGH- oder LOW-Position gestellt ist, schaltet dieses Gerät zum Bereitschaftsmodus um, wenn für 7 bis 8 Minuten kein Signal empfangen wird. In diesem Zustand verbraucht das Gerät nur sehr wenig Strom.

Dieses Gerät ist nicht vom Netz abgetrennt, so lange der Netzstecker an eine Netzdose angeschlossen ist, auch wenn das Gerät selbst ausgeschaltet wurde. In diesem Zustand nimmt das Gerät ständig eine geringe Menge Strom auf.

Dieses Gerät ist magnetisch abgeschirmt; trotzdem können Bildstörungen auftreten, wenn es zu nahe an einem Fernseher aufgestellt wird.

INHALT

AUSPACKEN

Innenseite der Vorderabdeckung

ZUR BEACHTUNG 1

MERKMALE 2

TECHNISCHE DATEN 2

AUFSTELLUNG...... 3

ANSCHLÜSSE 4

BEDIENUNGSELEMENTE UND IHRE

FUNKTIONEN.... 5

AUTOMATISCHE

EINSCHALTFUNKTION 6

EINSTELLUNG DES SUBWOOFERS

VOR DER INBETRIEBNAHME 7

Frequenzeigenschaften 8

• Bei diesem Subwoofer-Lautsprecher findet die von YAMAHA entwickelte Advanced Yamaha Active Servo Technology für eine hochwertige Tiefbasswiedergabe Verwendung. (Für Einzelheiten über die Advanced Yamaha Active Servo Technology lesen Sie bitte Seite 9.) Dieser Tiefbassklang fügt Ihrem Stereo-System einen realistischeren Heimkinoklang hinzu.

• Für eine optimale Verwendung des Subwoofers muss die Tiefbasswiedergabe des Subwoofers auf Ihre Hauptlautsprecher abgestimmt werden. Für die verschiedenen Hörbedingungen können Sie die bestmögliche Tonqualität erzielen, indem Sie den HIGH CUT-Regler und die PHASE-Schalter verwenden.

• Mit Hilfe der automatischen Einschaltfunktion bleibt Ihnen die Best ä tigung der STANDBY/ON-Taste zum Einschalten des Gerätes oder zum Einschalten des STANDBY-Modus erspart.

• Unter Verwendung der B.A.S.S.-Taste können Sie den für die jeweilige Quelle geeigneten Basseffekt auswählen.

QD·Bass

TECHNOLOGY

QD-Bass-Technologie

Die QD-Bass (Quatre Dispersion Bass)-Technologie verwendet rechteckige Pyramidenreflexionsplatten, mit denen der Sound in vier horizontale Richtungen ausgestrahlt wird.

TECHNISCHE DATEN

Typ...... Advanced Yamaha Active Servo Technology Magnetisch abgeschirmt

Treiber 16 cm Konus-Tieftöner

Verstärker-Ausgangsleistung 70W/5Ω

Frequenzgang 30 Hz bis 200 Hz

Stromversorgung

USA- und Kanada-Modell...... Netzstrom 120V, 60 Hz

Großbritannien- und Europa-Modell

Netzstrom 230V, 50 Hz

Australien-Modell ..... Netzstrom 240V, 50 Hz

Chinesisches, koreanisches und allgemeines Modell

Netzstrom 110-120/220-240V, 50/60 Hz

Leistungsaufnahme 70W

Leistungsaufnahme im Bereitschaftsmodus ..... 0,8W

Abmessungen (B x H x T)

280 mm × 325 mm × 320 mm

Gewicht 9,2 kg

* Bitte nehmen Sie zu Kenntnis, dass alle Spezifikationen ohne vorherige Ankündigung geändert werden können.

(□: Subwoofer, □: Hauptlautsprecher)

Es wird empfohlen, den Subwoofer auf der äußeren Seite des linken oder rechten Hauptlautsprechers aufzustellen. (Siehe Abb. A.) Eine wie in Abb. B gezeigte Aufstellung ist ebenfalls möglich. Wenn der Subwoofer allerdings direkt gegen eine Wand gerichtet wird, kann der Baßeffekt vermindert werden, weil sich die direkten und die von der Wand reflektierten Schallwellen gegenseitig aufheben können. Aus diesem Grund sollte der Subwoofer möglichst schräg zu einer Wand aufgestellt werden, wie in Abb. A gezeigt.

Hinweis

In der Raummitte ist die Tiefbaßwiedergabe vom Subwoofer unter Umständen zu schwach, weil sich zwischen zwei parallelen Wänden "Stehwellen" bilden können, die sich gegenseitig aufheben.

Richten Sie in diesem Fall den Subwoofer schräg zur Wand. Möglicherweise ist auch ein Aufbruch der parallelen Flächen durch Aufstellen von Bücherregalen usw. an den Wänden entlang erforderlich.

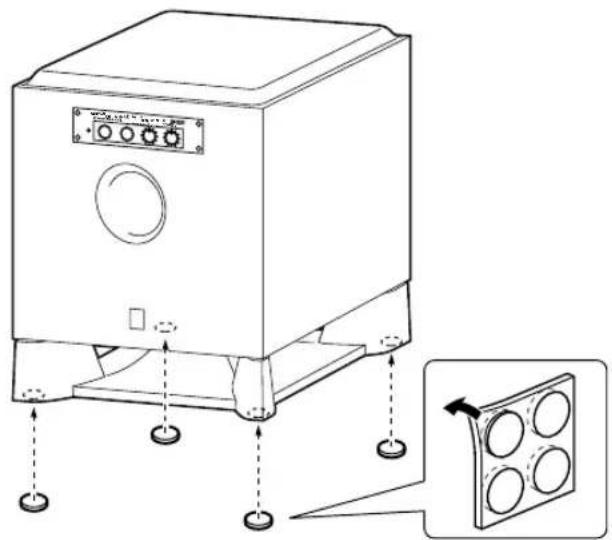

Verwenden Sie die Gleitschutzpads

Legen Sie die mitgelieferten Gleitschutzpads unter die vier Ecken an der Unterseite des Subwoofers, um ein durch Erschütterungen usw. verursachtes Verschieben des Subwoofers zu vermeiden.

■Über diese Anleitung

- Dieser Anleitung wurde vor Beginn der Produktion gedruckt. Daher können aufgrund von Verbesserungen des Produktes Änderungen in den technischen Daten auftreten. In einem solchen Fall weist das Produkt Vorrang auf.

- Einige der Abbildungen und Bezeichnungen der Teile, die dieser Bedienungsanleitung nach im Lieferumfang enthalten sind, können von den eigentlichen auf der Verpackung angeführten Abbildungen und Bezeichnungen der Teile verschieden sein.

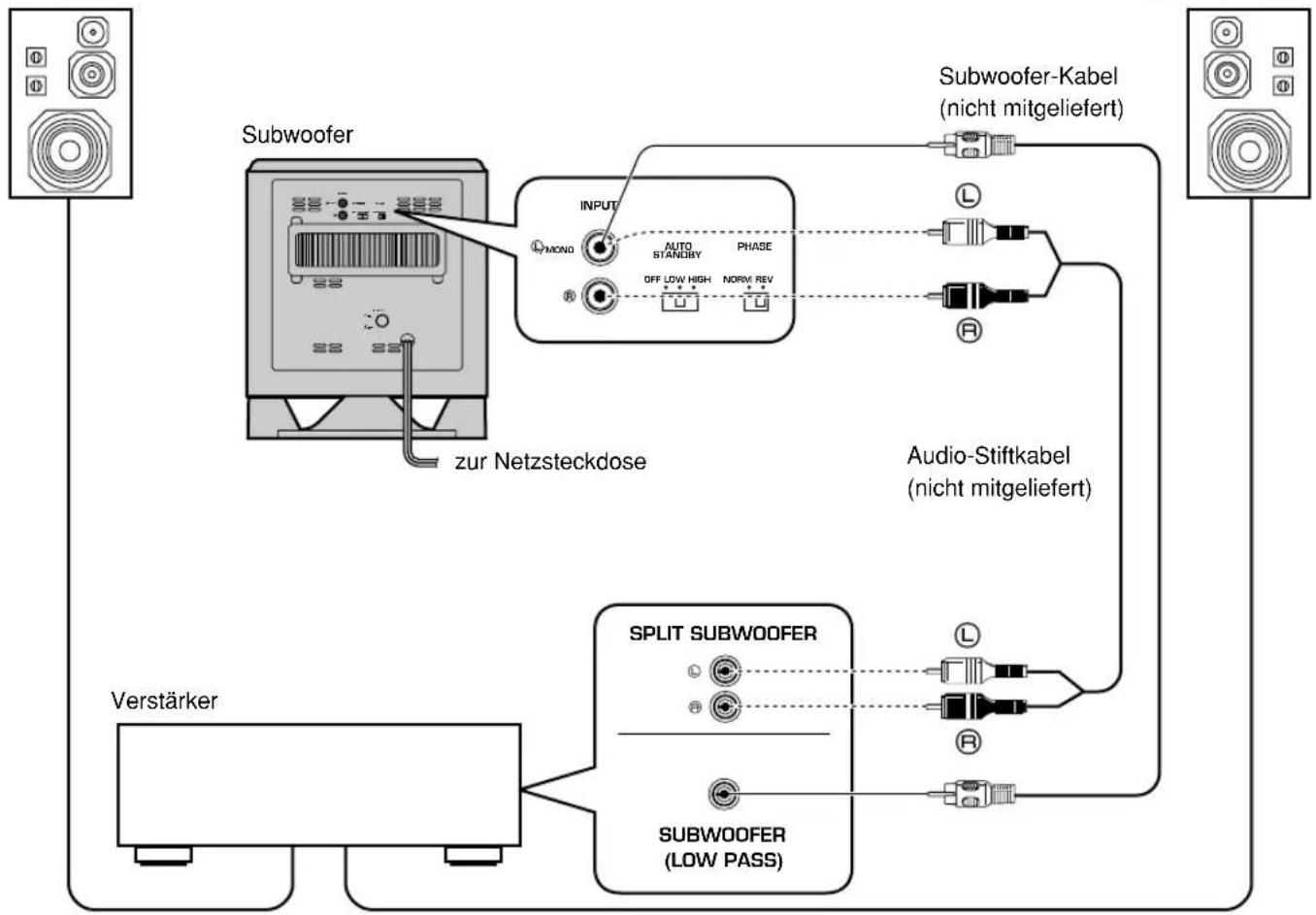

ANSCHLÜSSE

Vorsicht: Der Netzstecker des Subwoofers und der anderen Audio-/Video-Komponenten darf erst angeschlossen werden, nachdem alle anderen Anschlüsse richtig durchgeführt worden sind.

Schließen Sie den Subwoofer an die Line-Ausgangsbuchse(n) (Stiftbuchse) des Verstärkers an.

- Zum Anschließen eines DSP-Verstärkers (oder AV-Receivers) von YAMAHA müssen Sie den an der Rückseite des DSP-Verstärkers (oder AV-Receivers) befindlichen SUBWOOFER-Anschluss (oder LOW PASS usw.) mit dem Ⓐ/MONO INPUT-Anschluss des Subwoofers verbinden.

- Stellen Sie beim Anschluss des Subwoofers an den SPLIT SUBWOOFER-Anschluss auf der Rückseite des DSP-Verstärkers sicher, dass der Ⓐ/MONO INPUT-Anschluss an der Seite "L" und der ® INPUT-Anschluss an der Seite "R" des SPLIT SUBWOOFER-Anschlusses angeschlossen wird.

Linker HauptlautsprecherRechter Ha

Hinweise

- Einige Verstärker verfügen über Line-Ausgangsanschlüsse, die mit "PRE OUT" bezeichnet sind. Stellen Sie sicher, dass der Verstärker über mindestens zwei PRE OUT-Anschlüsse verfügt, wenn Sie den Subwoofer an die PRE OUT-Anschlüsse des Verstärkers anschließen wollen. Wenn der Verstärker nur mit einem Paar PRE OUT-Anschlüssen ausgestattet ist, darf der Subwoofer nicht an die PRE OUT-Anschlüsse angeschlossen werden.

- Schließen Sie beim Anschluss an einen monauralen Line-Ausgangsanschluss des Verstärkers den Ⓐ/MONO INPUT-Anschluss an.

BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN

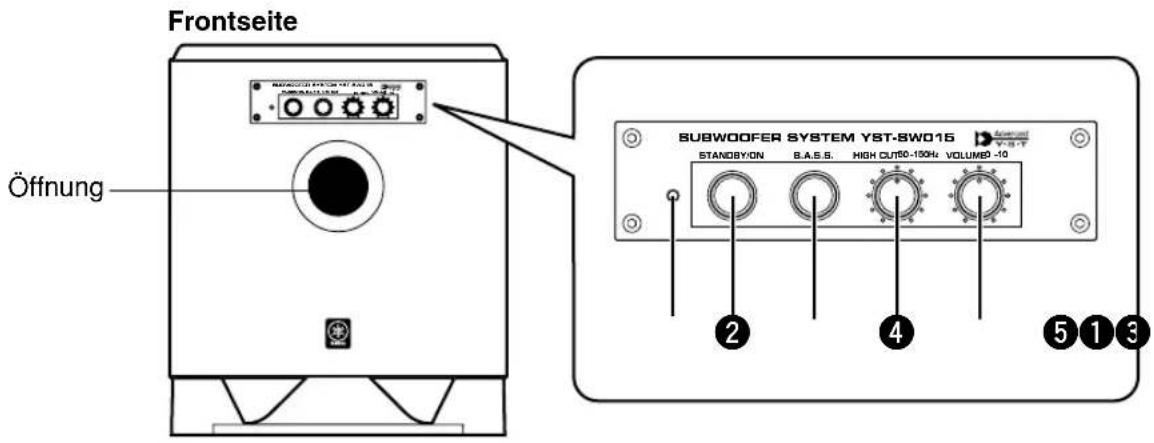

Frontseite Öffnung SUBWOOFER SYSTEM YST-BW015 STANDBYON B.A.S.B. HIGH CUT80-130Hz VOLUMO -10 2 4 5 1 3

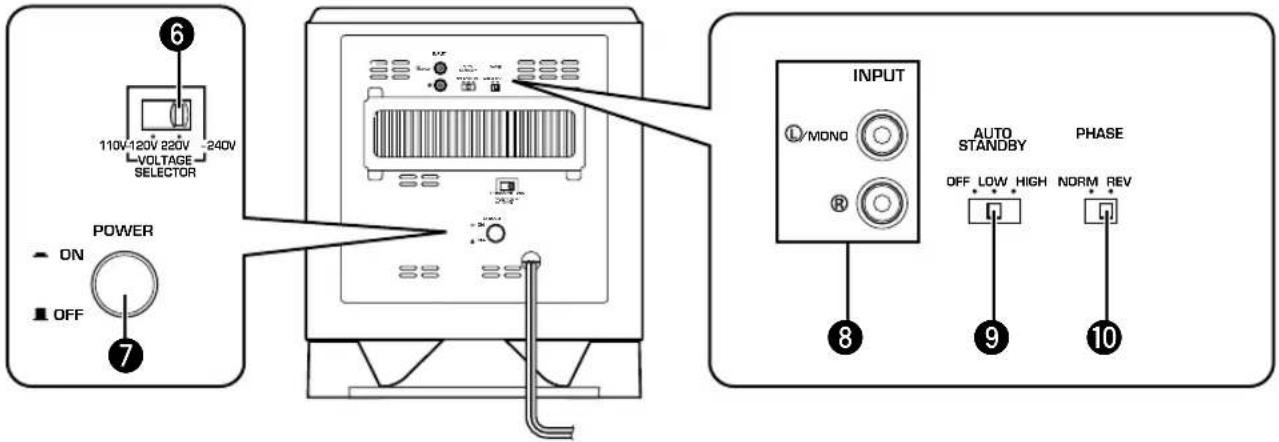

Rückseite (Allgemeines Modell)

6 110V-120V 220V -240V VOLTAGE SELECTOR POWER ON OFF 7 INPUT MONO AUTO STANDBY PHASE OFF LOW HIGH NORM REV 8 9 10

1Netzanzeige

Leuchtet grün, wenn der Subwoofer eingeschaltet ist. Leuchtet rot, wenn der Subwoofer durch die automatische Ein-/Ausschaltfunktion in den Standby-Modus geschaltet ist.

Schaltet sich aus, wenn der Subwoofer in den Standby-Modus geschaltet ist.

② STANDBY/ON-Taste

Drücken Sie diese Taste, um das System einzuschalten, wenn der POWER (7)-Schalter auf die ON-Position gestellt ist. (Die Netzanzeige leuchtet grün.)

Drücken Sie die Taste erneut, um den Subwoofer in den Standby-Modus zu stellen. (Die Netzanzeige erlischt.)

Standby-Modus

In diesem Modus wird vom Subwoofer nach wie vor eine geringe Menge Strom aufgenommen.

③B.A.S.S. (Bass Action Selector System)-Taste

Wenn diese Taste in der MUSIC-Position gedrückt wird, wird der Bass-Klang einer Audio-Software gut reproduziert. Durch erneutes Drücken dieser Taste, so dass sie bei der MOVIE-Position herausspringt, wird der Bass-Klang einer Video-Software gut reproduziert.

MOVIE

MUSIC

4 HIGH CUT-Regler

Stellt den Ausschaltpunkt der Hochfrequenzen ein. Alle höheren als die mit diesem Regler angewählten Frequenzen werden ausgeschaltet (und nicht ausgegeben).

* Jede Gradeinteilung dieses Reglers steht für 10 Hz.

⑤ VOLUME-Regler

Stellen Sie mit diesem Regler die Lautstärke ein. Drehen Sie diesen Regler im Uhrzeigersinn, um den Lautstärkepegel zu erhöhen, und drehen Sie ihn gegen den Uhrzeigersinn, um die Lautstärke zu senken.

6 VOLTAGE SELECTOR-Schalter

(Für chinesische, koreanische und allgemeine Modelle)

Falls der Schalter nicht richtig eingestellt ist, stellen Sie ihn auf die Netzspannung Ihres Landes ein (220 V-240 V oder 110 V-120 V).

Wenden Sie sich, wenn Sie sich nicht sicher sind, an Ihren Händler.

WARNUNG

Zum Umschalten des VOLTAGE SELECTOR-Schalters muss der Subwoofer ausgeschaltet sein.

7 POWER-Schalter

Stellen Sie diesen Schalter für die Benutzung des Subwoofers normalerweise auf die ON-Position. In diesem Zustand können Sie den Subwoofer einschalten oder durch Betätigung der STANDBY/ON

(②)-Taste in den Standby-Modus setzen. Stellen Sie diesen Schalter auf die OFF-Position, um den Subwoofer vollständig vom Netz zu trennen.

8 INPUT-Anschlüsse

Zur Eingabe der Line-Signale vom Verstärker. (Einzelheiten entnehmen Sie bitte dem Kapitel "ANSCHLÜSSE".)

9 AUTO STANDBY (HIGH/LOW/OFF)-Schalter

Dieser Schalter befindet sich ursprünglich in OFF-Position. Wenn Sie diesen Schalter in die Position HIGH oder LOW stellen, funktioniert die automatische Ein-/Ausschaltfunktion des Subwoofers wie nachfolgend beschrieben. Falls Sie diesen Schalter nicht benötigen, lassen Sie ihn auf der OFF-Position.

* Stellen Sie sicher, dass Sie die Einstellung des Schalters erst dann vornehmen, wenn der Subwoofer durch Drücken der STANDBY/ON (2)-Taste in den Standby-Modus geschaltet ist.

10 PHASE-Schalter

Normalerweise muss dieser Schalter auf die REV (Rücklauf)-Position eingestellt werden. Allerdings kann es je nach Zuhörbedingungen oder Ihren Vorlieben der Fall sein, dass eine bessere Klangqualität erzielt wird, wenn dieser Schalter auf die NORM (normal)-Position gestellt wird. Wählen Sie die bestmögliche Position aus, indem Sie den Klang überwachen.

AUTOMATISCHE EINSCHALTFUNKTION

Wenn die wiederzugebende Quelle gestoppt wird und für 7 bis 8 Minuten kein Eingangssignal anliegt, schaltet sich der Subwoofer automatisch in den Standby-Modus. (Wenn sich der Subwoofer mit Hilfe der automatischen Ein-/

Ausschaltfunktion in den Standby-Modus schaltet, leuchtet die Netzanzeige in rot.)

Beim erneuten Wiedergeben einer Tonquelle wird der Subwoofer durch die Toneingangssignale automatisch eingeschaltet.

Diese Funktion benötigt zum Umschalten einen bestimmten Niederfrequenz-Eingangssignalpegel. Stellen Sie den

AUTO STANDBY-Schalter normalerweise in die LOW-Position. Stellen Sie den Schalter allerdings auf die HIGH-Position, wenn diese Funktion nicht sanft durchgeführt wird. In der HIGH-Position schaltet sich das Gerät auch bei einem niederpegeligen Eingangssignal ein. Beachten Sie aber bitte, dass sich der Subwoofer bei einem extrem niedrigen Eingangssignal unter Umständen nicht in den Standby-Modus umschaltet.

* Unter Umständen schaltet sich das System durch die Aufnahme von Geräuschen von anderen Geräten unerwartet ein. Sollte dies der Fall sein, stellen Sie den AUTO STANDBY-Schalter auf die OFF-Position und verwenden Sie die STANDBY/ON-Taste, um die Stromversorgung manuell ein- und in den Standby-Modus umzuschalten.
* Diese Funktion erkennt die Komponenten mit niedriger Frequenz unterhalb von 200 Hz der Eingangssignale (z.B. eine Explosion in einem Action-Film, den Klang einer Bassgitarre oder einer Basstrommel usw.).
* Je nach Erkennung der Geräuschausgabe von anderen Geräten kann die Minutendauer, die der Subwoofer zum Umschalten in den Standby-Modus benötigt, unter Umständen variieren.

Diese Funktion ist nur bei eingeschaltetem Subwoofer (durch Drücken der STANDBY/ON-Taste) verfügbar.

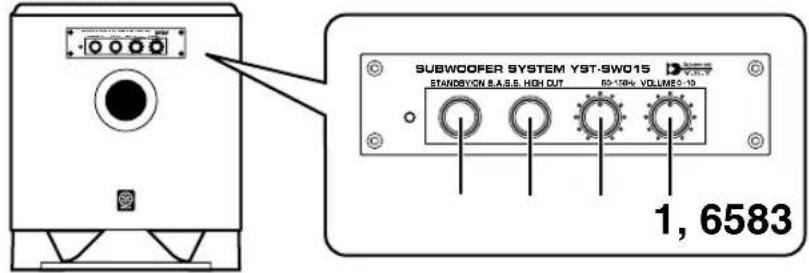

EINSTELLUNG DES SUBWOOFERS VOR DER INBETRIEBNAHME

Stellen Sie vor Inbetriebnahme des Subwoofers die optimale Lautstärke- und Tonbalance zwischen dem Subwoofer und den Hauptlautsprechern wie nachfolgend beschrieben ein.

Frontseite

SUBWOOFER SYSTEM YST-SW015 STANDBYCN 8.A.S.S. HIGH OUT 69-104 VOLUME 2-10 1, 6583

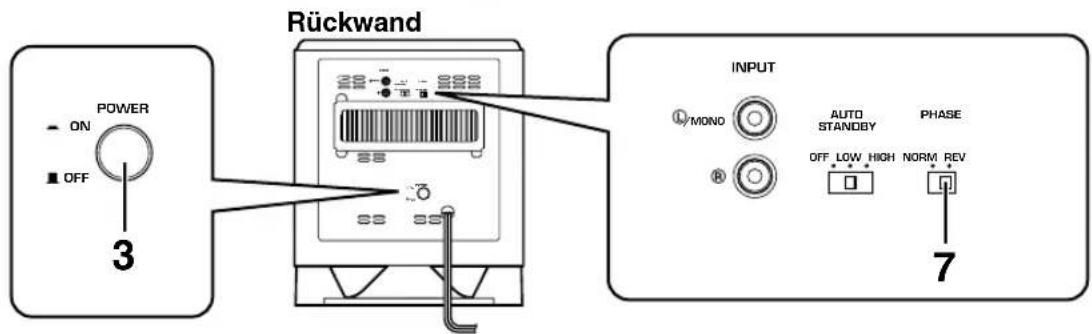

Rückwand POWER ON OFF 3 INPUT MONO AUTO STANDBY PHASE OFF LOW HIGH NORM REV 7

1 Stellen Sie den Lautstärkeregler (VOLUME) in die Minimalstellung (0).
2 Schalten Sie alle anderen Komponenten ein.
3 Achten Sie darauf, daß der POWER-Schalter auf die Position "ON" gestellt ist, und drücken Sie danach die STANDBY/ON-Taste, um den Subwoofer einzuschalten. * Die Netzanzeige leuchtet grün.
4 Geben Sie eine Tonquelle mit niederfrequenten Komponenten wieder, und stellen Sie den Lautstärkeregler des Verstärkers auf den gewünschten Lautstärkepegel ein.
5 Stellen Sie den Übergangsfrequenzregler (HIGH CUT) auf die Stellung wo die gewünschte Klangcharakteristik erzielt wird.

Stellen Sie den Regler für gewöhnlich auf die minimal wiederzugebende Nennfrequenz des Hauptlautsprechers* ein.

* Der Nennwert für die minimal wiederzugebende Frequenz des Hauptlautsprechers kann in der technischen Dokumentation des Lautsprechers oder in der Bedienungsanleitung nachgeschlagen werden.

6 Erhöhen Sie langsam den Tonpegel, um die Lautstärkebalance zwischen dem Subwoofer und den Hauptlautsprechern einzustellen.

Drehen Sie den Regler für gewöhnlich auf einen Pegel, bei dem Sie ein wenig mehr Tiefen erhalten als bei Nichtverwendung des Subwoofers. Wenn die gewünschte Frequenzwiedergabe nicht erzielt werden kann, stellen Sie den HIGH CUT-Regler und VOLUME-Regler erneut ein.

7 Stellen Sie den Phasenschalter (PHASE) auf die Position, wo Sie nach Aufstellung des Subwoofers, den optimalen Tiefbaß erhalten.

Normalerweise sollte dieser Schalter in der Reverse-Position (REV) stehen. Wenn der gewünschte Frequenzgang nicht erhalten wird, stellen Sie den Schalter auf Normal-Position (NORM).

8 Wählen Sie "MOVIE" oder "MUSIC" gemäß der wiedergegebenen Tonquelle.

MOVIE: Wenn eine Kinofilmquelle wiedergegeben wird, werden die niederfrequenten Effekte betont, um einen kraftvolleren Sound zu liefern. (Der Sound erscheint dicker und tiefer.)

MUSIC: Wenn eine normale Musikquelle wiedergegeben wird, werden die extrem niederfrequenten Komponenten ausgesiebt, um einen klareren Sound zu erhalten. (Der Sound erscheint heller und reproduziert sehr klar die Melodie.)

• Wenn einmal die Lautstärkebalance zwischen dem Subwoofer und den Hauptlautsprechern eingestellt ist, kann der Gesamtlautstärkepegel mit dem Lautstärkeregler des Verstärkers eingestellt werden. Falls Sie die Hauptlautsprecher gegen andere Lautsprecher austauschen, müssen Sie diese Einstellung noch einmal vornehmen.
• Zum Einstellen des Lautstärkereglers (VOLUME), des Übergangsfrequenzreglers (HIGH CUT) und des Phasenschalters (PHASE) wird auf den Abschnitt "Frequenzeigenschaften" auf der nächsten Seite verwiesen.

Frequenzeigenschaften

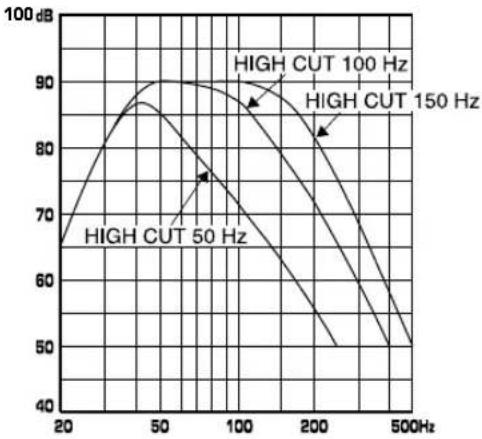

Frequenzeigenschaften des Subwoofers

Die Abbildungen unten zeigen die optimale Einstellung jedes Reglers und die Frequenzeigenschaften, wenn dieser Subwoofer mit einem typischen Hauptlautsprechersystem kombiniert ist.

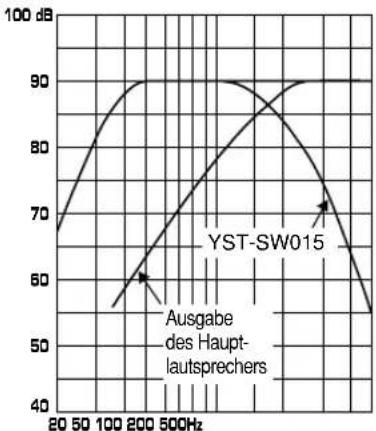

Beispiel: Verwendung zusammen mit 8 cm- oder 10 cm- Acoustic-Suspension-2-Wege-Hauptlautsprechern.

PHASE – Einstellung auf den Umkehrmodus

B.A.S.S.-MOVIE

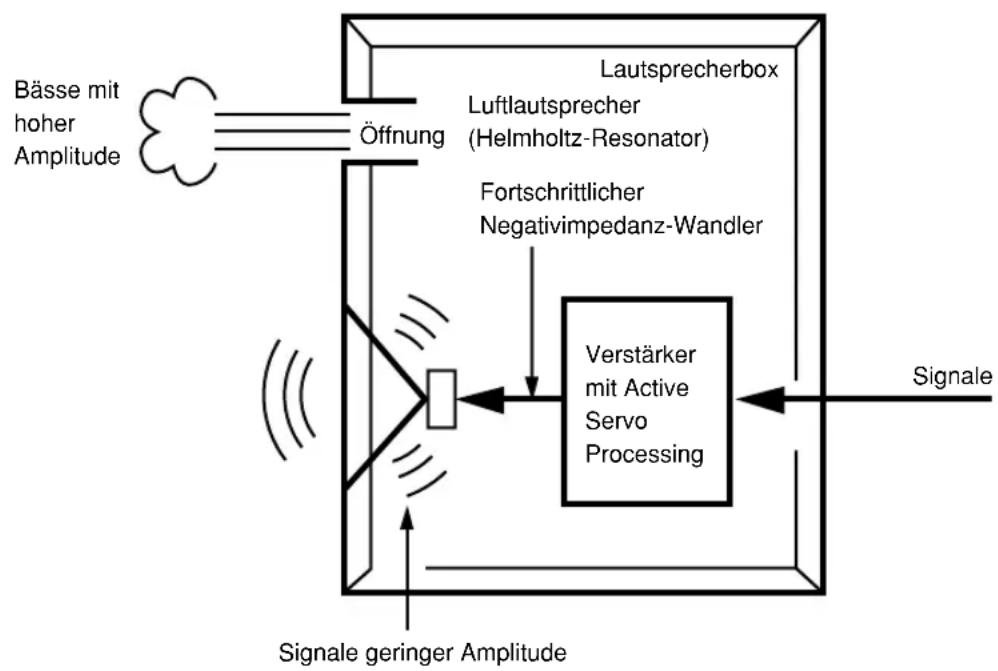

Die Theorie der Yamaha Active Servo Technology basiert auf zwei Grundfaktoren: dem Helmholtz-Resonator und der Negativimpedanzansteuerung. Active Servo Processing-Lautsprecher reproduzieren die Baßfrequenzen durch eine Baßöffnung in der Lautsprecherbox. Diese Öffnung übernimmt die Funktion eines Tieftonlautsprechers in herkömmlichen Lautsprechersystemen und wird an dessen Stelle verwendet. Laut der Helmholtztheorie können im Bereich der Resonanzfrequenz durch kleine Erregerschwingungen große Ausgangsamplituden erzeugt werden. Die Resonanzfrequenz der Box wird daher so dimensioniert, daß sie in dem Bereich liegt, wo der Wiedergabepegel des Tieftöners absinkt. Dadurch wird der lineare Wiedergabefrequenzbereich bis zu sehr tiefen Tönen erweitert. Um Resonanzüberhöhungen und unpräzise Baßwiedergabe zu vermeiden sind große Antriebs- und Rückstellkräfte der Lautsprechermembran nötig.

Zur Lösung dieses Problems wurde von den YAMAHA-Konstrukteuren ein Verstärkerprinzip entwickelt, das folgende Theorie verwirklicht:

Wird der elektrische Widerstand der Schwingspule auf Null reduziert, käme es in Bezug auf die Signalspannung zu einer linearen Bewegung der Lautsprechermembran. Um diese Reduzierung zu erreichen, wird ein spezieller Verstärker eingesetzt, dessen Ausgangsimpedanz genau

der der Box, jedoch mit umgekehrtem Vorzeichen entspricht.

Diese negative Ausgangsimpedanz ermöglicht die Erzeugung der nötigen Antriebskräfte wodurch hervorragende Tiefbaßwiedergabe und Dämpfungseigenschaften erreicht werden. Durch die Verwendung eines Verstärkers mit Negativimpedanz-Ansteuerung und der Lautsprecherbox mit Helmholtz-Resonator kann dieses System deshalb einen extrem weiten Frequenzbereich mit erstaunlicher Klangqualität und reduziertem Verzerrungsgrad reproduzieren. Die Kombination der oben beschriebenen Merkmale stellt die grundlegende Konfiguration der herkömmlichen Yamaha Active Servo Technology dar.

Unsere neue Active Servo Technology — Advanced Yamaha Active Servo Technology — wendet fortschrittliche Negativ-Impedanz-Wandler (ANIC) Schaltungen an, die eine dem herkömmlichen Negativimpedanz-Wandler dynamische Variation erlauben, um einen optimalen Wert für Lautsprecherimpedanz-Variationen zu wählen. Mit den neuen ANIC-Schaltungen kann Advanced Yamaha Active Servo Technology stabilere Leistung und verbesserten Schalldruck im Vergleich mit herkömmlicher Yamaha Active Servo Technology erzeugen, wodurch eine natürliche und dynamische Tiefenwiedergabe erzielt wird.

Sehen Sie sich bei Funktionsstörungen dieses Gerätes die unten stehende Tabelle an. Wenn Ihr Problem unten nicht aufgelistet wird oder wenn die unten stehenden Anleitungen keine Abhilfe schaffen, trennen Sie bitte das Netzkabel ab und nehmen Sie Kontakt zu Ihrem autorisierten YAMAHA-Händler oder zu einem Kundendienst-Center auf.

Störung	Ursache	Abhilfe
Selbst bei gedrückter STANDBY/ON-Taste (ON) keine Stromversorgung	Der Netzstecker ist nicht richtig angeschlossen.	Das Netzkabel richtig anschließen.
	Stellen Sie den Netzschalter (POWER) auf die Position OFF.	Der Netzschalter (POWER) ist auf die Position ON gestellt.
Keine Tonwiedergabe	Der Lautstärkeregler (VOLUME) ist auf "0" gestellt.	Den Lautstärkeregler (VOLUME) nach rechts drehen.
	Die Lautsprecherkabel sind nicht richtig angeschlossen.	Die Kabel richtig anschließen.
Zu geringer Tonwiedergabepegel	Die Lautsprecherkabel sind nicht richtig angeschlossen.	Die Kabel seitenrichtig anschließen, so dass L (links) an L, R (rechts) an R, „+“ an „+“ und „-“ an „-“ an geschlossen ist.
	Der Phasenschalter (PHASE) ist nicht richtig eingestellt.	Den Schalter in die andere Position stellen.
	Die wiedergegebene Tonquelle hat keine tiefen Baßfrequenzen.	Eine Tonquelle mit Baßfrequenzen wiedergeben.Übergangsfrequenzregler (HIGH CUT) eine höhere Frequenz einstellen.
	Die Wiedergabe wird durch Stehwellen beeinflußt.	Den Subwoofer anders positionieren oder die parallelen Wände durch Aufstellen von Büchergestellen usw. auflösen.
Der Subwoofer wird nicht automatisch eingeschaltet.	Der Netzschalter (POWER) befindet sich in der Position "OFF".	Den Netzschalter (POWER) in die Position "ON" stellen.
	Stellen Sie die STANDBY/ON-Taste auf die Position OFF.	Die STANDBY/ON-Taste ist auf die Position ON gestellt.
	Der Ein/Aus-Schalter (AUTO STANDBY) befindet sich in der Position "OFF".	Den Ein/Aus-Schalter (AUTO STANDBY) in die Position "HIGH" oder "LOW" stellen.
	Pegel des Eingangssignals ist zu niedrig.	Den Ein/Aus-Schalter (AUTO STANDBY) in die Position "HIGH" stellen.
Der Subwoofer schaltet sich nicht automatisch in den Standby-Betrieb.	Einwirkung von Störgeräuschen von externen Geräten.	Der Subwoofer weiter von der Störquelle entfernt aufstellen und/oder die Lautsprecherkabel anders verlegen.Oder stellen Sie den Ein/Aus-Schalter (AUTO STANDBY) in die Position "OFF".
	Der Ein/Aus-Schalter (AUTO STANDBY) befindet sich in der Position "OFF".	Den Ein/Aus-Schalter (AUTO STANDBY) in die Position "HIGH" oder "LOW" stellen.
Der Subwoofer wird unerwartet in die Betriebsbereitschaft ausgeschaltet.	Pegel des Eingangssignals ist zu niedrig.	Den Ein/Aus-Schalter (AUTO STANDBY) in die Position "HIGH" stellen.
Der Subwoofer wird unerwartet eingeschaltet.	Einwirkung von Störgeräuschen von externen Geräten.	Der Subwoofer weiter von der Störquelle entfernt aufstellen und/oder die Lautsprecherkabel anders verlegen.Oder stellen Sie den Ein/Aus-Schalter (AUTO STANDBY) in die Position "OFF".
