MODE D'EMPLOI MAD1400BT MADISON

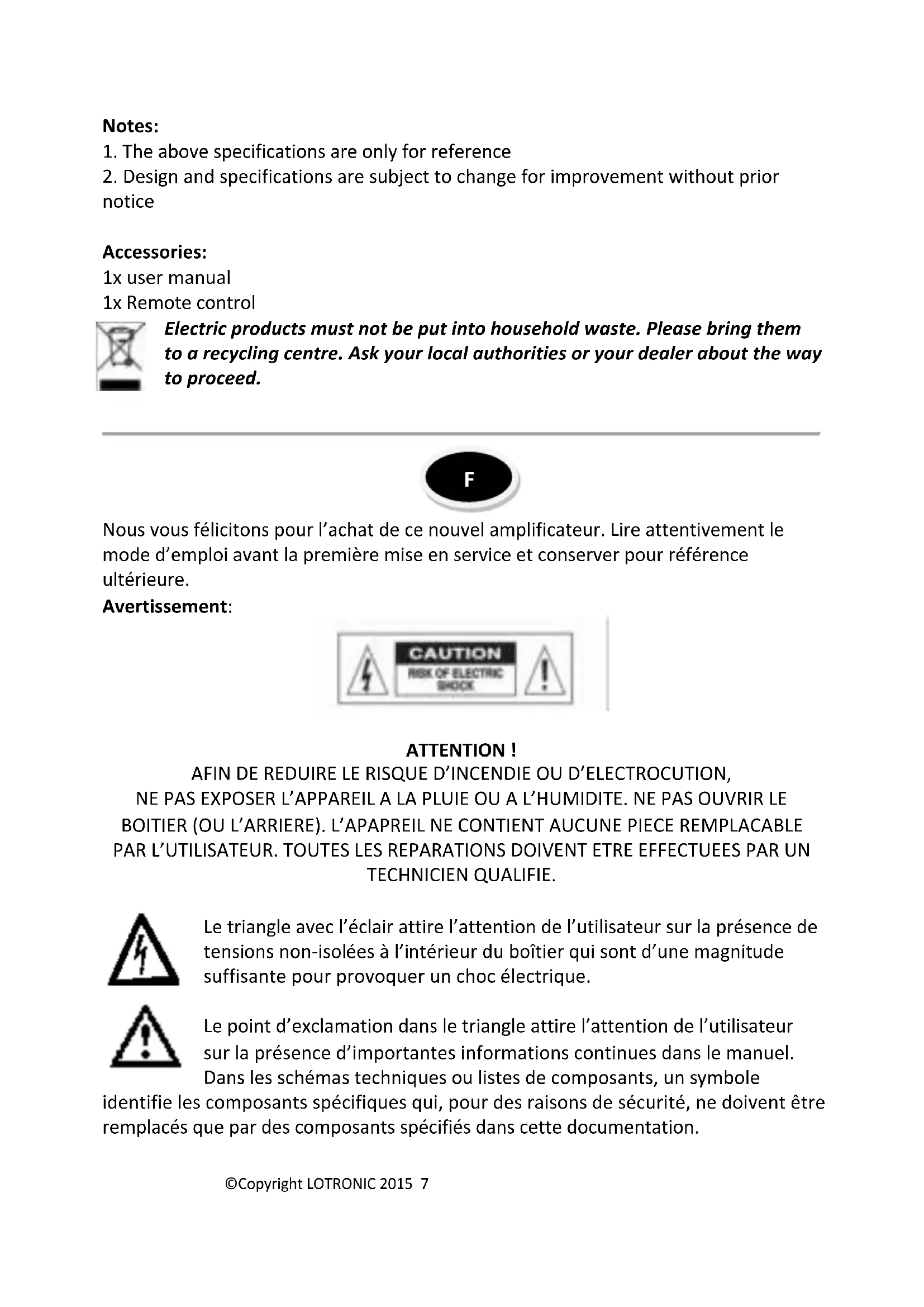

Nous vous félicitons pour l’achat de ce nouvel amplificateur. Lire attentivement le mode d’emploi avant la première mise en service et conserver pour référence ultérieure.

ATTENTION ! AFIN DE REDUIRE LE RISQUE D’INCENDIE OU D’ELECTROCUTION, NE PAS EXPOSER L’APPAREIL A LA PLUIE OU A L’HUMIDITE. NE PAS OUVRIR LE BOITIER (OU L’ARRIERE). L’APAPREIL NE CONTIENT AUCUNE PIECE REMPLACABLE PAR L’UTILISATEUR. TOUTES LES REPARATIONS DOIVENT ETRE EFFECTUEES PAR UN TECHNICIEN QUALIFIE. Le triangle avec l’éclair attire l’attention de l’utilisateur sur la présence de tensions non-isolées à l’intérieur du boîtier qui sont d’une magnitude suffisante pour provoquer un choc électrique. Le point d’exclamation dans le triangle attire l’attention de l’utilisateur sur la présence d’importantes informations continues dans le manuel. Dans les schémas techniques ou listes de composants, un symbole identifie les composants spécifiques qui, pour des raisons de sécurité, ne doivent être remplacés que par des composants spécifiés dans cette documentation. F©Copyright LOTRONIC 2015 8

CONSIGNES DE SECURITE

• Branchez l’amplificateur uniquement sur une source d’alimentation qui délivre la tension spécifiée dans les caractéristiques techniques.

• Lorsque le cordon d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de déconnexion, ce dispositif doit rester facilement accessible.

• Si un interrupteur omnipolaire est utilisé comme dispositif de déconnexion, l'emplacement sur l'appareil et la fonction de l'interrupteur doit être décrite, et le commutateur doit rester facilement accessible.

• Débranchez l’appareil du secteur en case d’une non-utilisation prolongée.

• Ne pas laisser d’objets ni de liquides pénétrer à l’intérieur du boitier.

• Ne pas poser de récipients remplis de liquide sur l’appareil. Description de la façade et de l’arrière

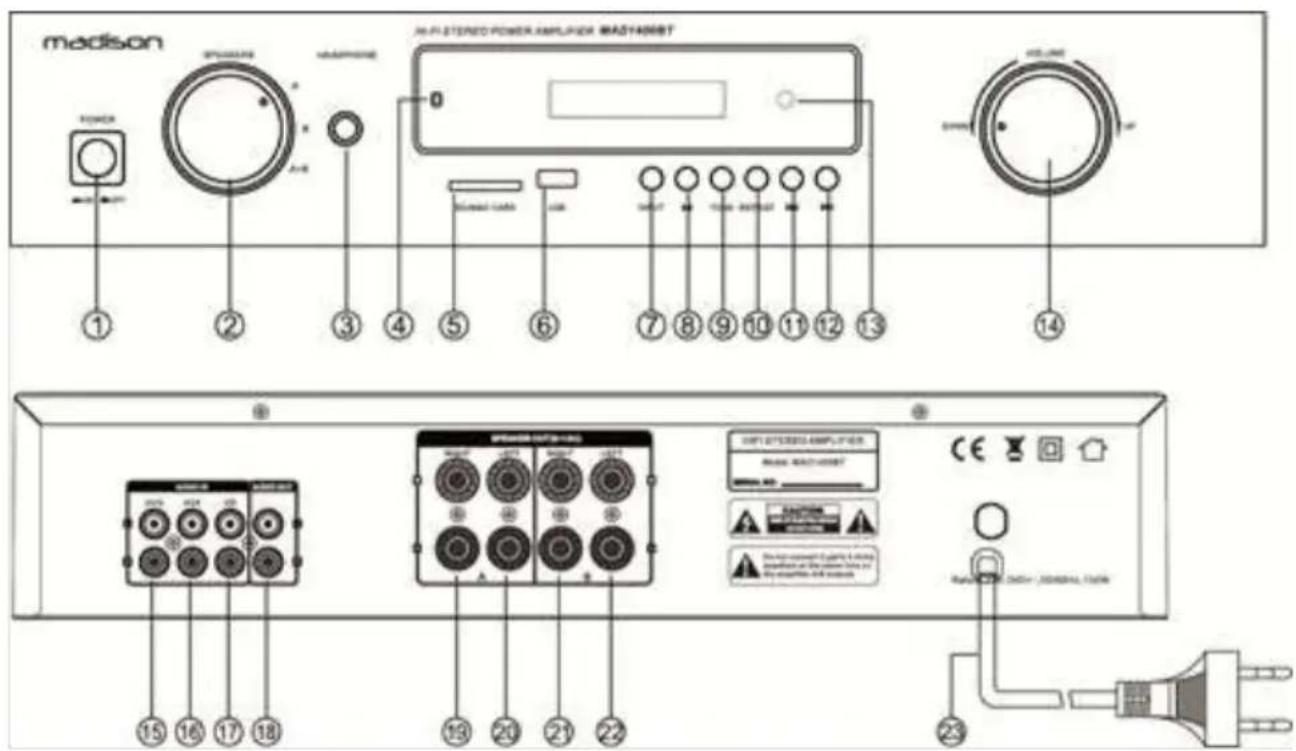

1. Interrupteur général

2. Sélecteur d’enceintes

7. Sélecteur d’entrée : USB, SD, BLUETOOTH, FM, DVD, AUX

8. Lecture/pause des fichiers sur USB, SD ou Bluetooth©Copyright LOTRONIC 2015 9

9. TONE : Appuyer pour sélectionner TREBLE, BASS et utiliser le bouton de volume

pour régler la tonalité

10. Appuyer pour répéter le titre en cours/tous les titres sur la clé USB ou carte SD

11. Pression courte pour sélectionner le titre précédent, pression longue pour

augmenter le volume. En mode FM, sélection de la station précédente

12. Pression courte pour sélectionner le titre suivant, pression longue pour baisser le

volume. En mode FM, sélection de la station suivante

13. Capteur de la télécommande

14. Contrôle de volume général

19. Sortie HP droit canal A

20. Sortie HP gauche canal A

21. Sortie HP droit canal B

22. Sortie HP gauche canal B

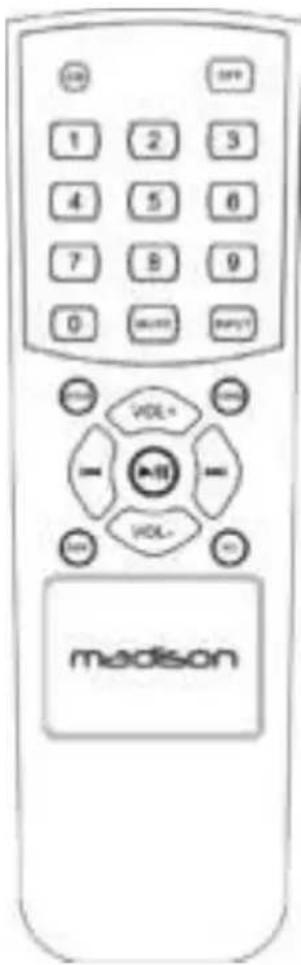

Télécommande ON: Mise sous tension de l’amplificateur. OFF: Arrêt de l’amplificateur MUTE: Coupe le son. Appuyer à nouveau pour remettre le son. INPUT: Sélection de la source d’entrée parmi USB/SD,

BLUETOOTH, FM, LINE IN

STOP: Arrête la lecture des fichiers sur USB/SD TONE: Appuyer pour sélectionner les graves ou aigus et appuyez sur VOL+ / VOL- pour augmenter ou diminuer les graves et aigus. REP: Appuyez une fois pour répéter le titre en cours sur la source d’entrée USB ou SD. Appuyez une deuxième fois pour répéter tous les titres. EQ: Sélectionnez un des 7 styles de musique préprogrammés pour la source d’entrée USB/SD. Touches numériques: Appuyez sur le numéro du titre sélectionné pour y accéder directement. La lecture commence automatiquement. VOL+: Augment le volume VOL-: Baisse le volume : Sélection du titre/de la station précédente : Sélection du titre/de la station suivante©Copyright LOTRONIC 2015 10 : Lecture/pause de la musique sur la source d’entrée USB/SD/BLUETOOTH En mode FM, appuyez pour commencer la recherché et la mémorisation automatique des stations. Utilisation

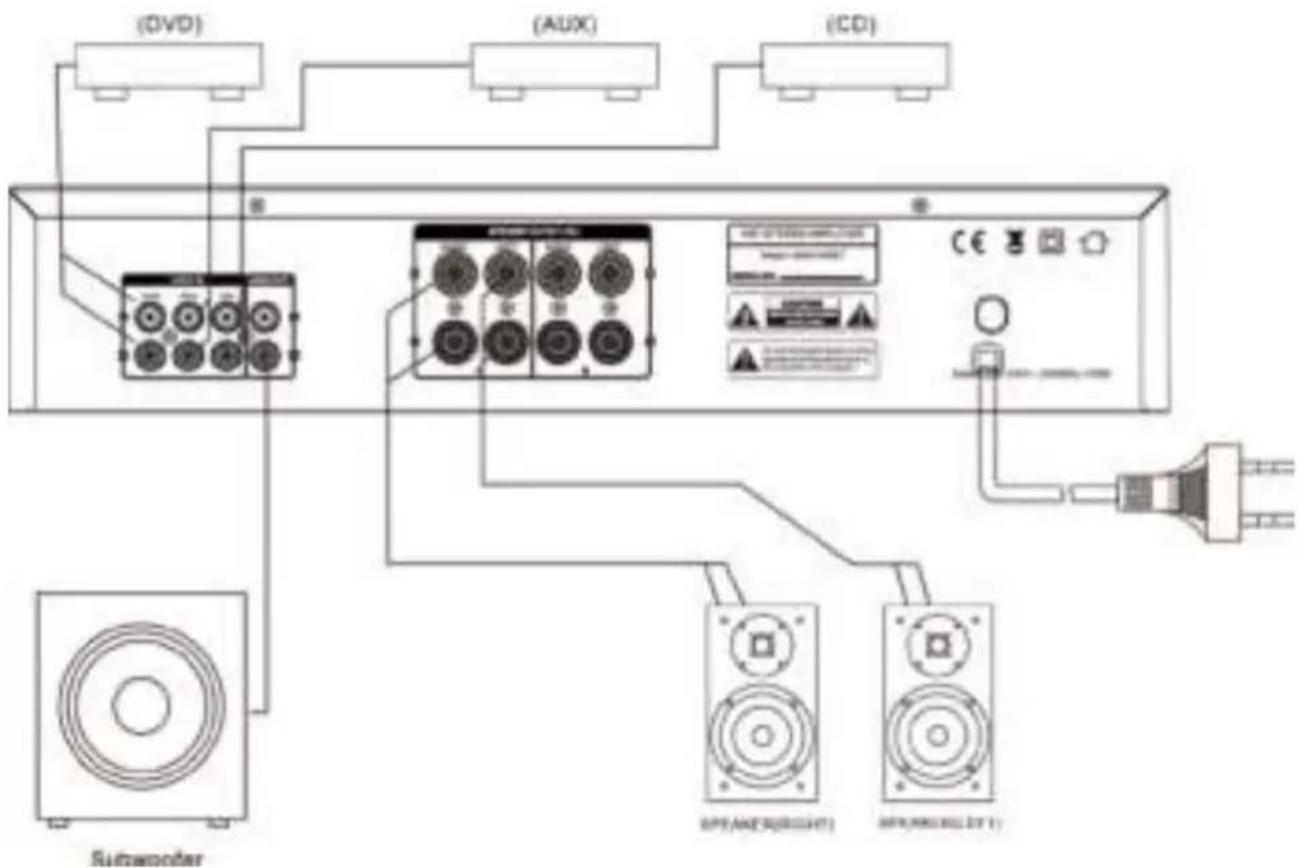

Avant la mise sous tension du système, assurez-vous que toutes les connexions ont été effectuées correctement selon le schéma ci-dessus. Respectez la polarité ! Baissez complètement tous les contrôles de volume. Réglez le sélecteur d’entrée sur la bonne source et mettez l’amplificateur sous tension. Quelques secondes plus tard, l’amplificateur a atteint l’état de fonctionnement normal. Réglez le volume selon votre goût. Le fusible ne peut être replace que par un technicien. Le nouveau fusible doit être en tous points identique au fusible d’origine. Si la LED ne s’allume pas lorsque l’amplificateur est mis sous tension, il y a un dysfonctionnement quelque part. Eteignez immédiatement l’amplificateur et résolvez le problème. Remettez l’amplificateur de nouveau sous tension.©Copyright LOTRONIC 2015 11 Sélectionnez le canal sur lequel vous avez branché vos enceintes. Si l’amplificateur est branché sur deux paires d’enceintes en même temps, sélectionnez la position A+B.

Avertissement: Ne pas brancher 2 paires d’enceintes de 4 Ohms en même temps

sur les sorties A + B de l’amplificateur. Connexion BLUETOOTH Appuyez sur INPUT sur la télécommande ou la façade de l’appareil et sélectionnez BLUETOOTH. Activez la fonction BLUETOOTH sur votre équipement (p.ex. votre smartphone) et cherchez un appareil Bluetooth à proximité. L’amplificateur s’affiche sous le nom de MAD1400BT. Appairez votre appareil avec MAD1400BT et écoutez votre musique. Antenne FM Le câble haut-parleur sert d’antenne FM. Si vous voulez améliorer la réception FM, déplacez le câble haut-parleur. Diagnostic de défaillance Si l’amplificateur ne fonctionne pas correctement, vérifiez les points dans le tableau ci-dessous. Si le problème persiste, contactez votre revendeur. Problème Causes Solution Pas de son

Mauvais branchement des

• Mauvais branchement de l’entrée audio

• Mauvais branchement secteur

• Volume baissé au minimum

• Sélecteur d’enceintes dans la mauvaise position

Branchez fermement les enceintes

• Vérifiez le branchement de l’entrée audio

• Branchez correctement le cordon secteur

• Montez le volume à un niveau convenable

• Sélectionnez la bonne sortie

• Le volume est trop for

• Baisse le volume à un niveau acceptable Le son ne sort que d’un seul canal

• Mauvais branchement entrée/sortie

• La balance gauche/droite est à 0 d’un côté

• Vérifiez les branchements

• Vérifiez les branchements

• Réglez correctement la balance©Copyright LOTRONIC 2015 12 Caractéristiques techniques Puissance de sortie (RMS) ............................................. 2 x 140W sous 4 Ohms ...................................................................................... 2 x 100W sous 8 Ohms THD .......................................................................................... <2% (30-20kHz) Bande passante ............................................................................ 30Hz – 20kHz Rapport S/B ......................................................................... >77dB (pondéré A) Niveau/impédance d’entrée nominale .................................................. 500mV Bande FM ............................................ 87.5 – 107.5MHz en étapes de 0.1MHz Impédance de charge nominale ........................................................... 4 Ohms Consommation ....................................................................................... <130W Alimentation ................................................................. 220-240Vac ∼ 50/60Hz Dimensions ................................................................................................... 5,3 Poids......................................................................................................... 5,3 kg Notes:

1. Les caractéristiques ci-dessus ne constituent qu’une référence.

2. Design et caractéristiques peuvent changer sans préavis si cela apporte une

amélioration du produit. Accessoires: 1x mode d’emploi 1x télécommande

NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.©Copyright LOTRONIC 2015 13
