MODE D'EMPLOI MAD1000 MADISON

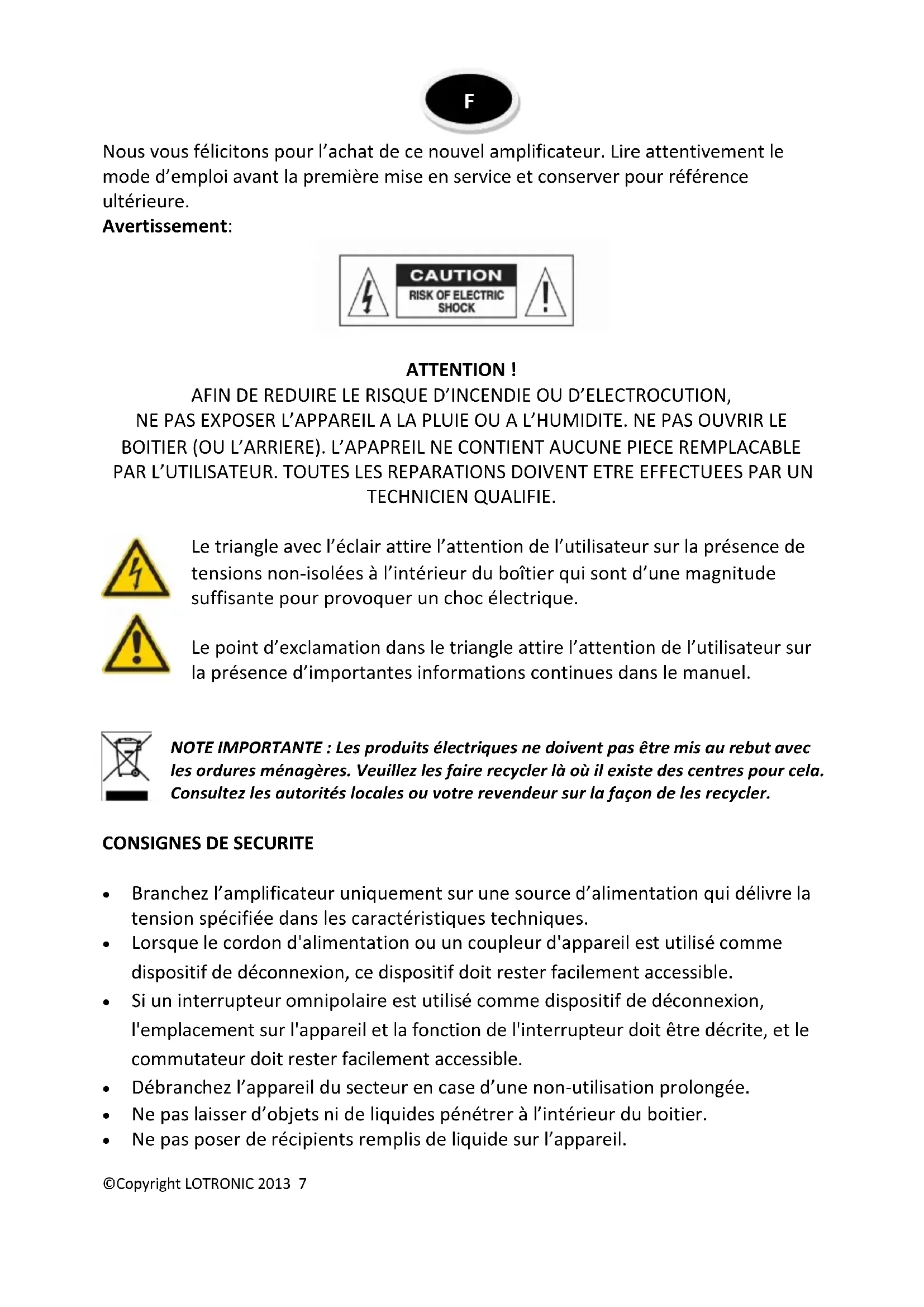

Nous vous félicitons pour l’achat de ce nouvel amplificateur. Lire attentivement le mode d’emploi avant la première mise en service et conserver pour référence ultérieure.

ATTENTION ! AFIN DE REDUIRE LE RISQUE D’INCENDIE OU D’ELECTROCUTION, NE PAS EXPOSER L’APPAREIL A LA PLUIE OU A L’HUMIDITE. NE PAS OUVRIR LE BOITIER (OU L’ARRIERE). L’APAPREIL NE CONTIENT AUCUNE PIECE REMPLACABLE PAR L’UTILISATEUR. TOUTES LES REPARATIONS DOIVENT ETRE EFFECTUEES PAR UN TECHNICIEN QUALIFIE. Le triangle avec l’éclair attire l’attention de l’utilisateur sur la présence de tensions non-isolées à l’intérieur du boîtier qui sont d’une magnitude suffisante pour provoquer un choc électrique. Le point d’exclamation dans le triangle attire l’attention de l’utilisateur sur la présence d’importantes informations continues dans le manuel.

NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.

CONSIGNES DE SECURITE

• Branchez l’amplificateur uniquement sur une source d’alimentation qui délivre la tension spécifiée dans les caractéristiques techniques.

• Lorsque le cordon d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de déconnexion, ce dispositif doit rester facilement accessible.

• Si un interrupteur omnipolaire est utilisé comme dispositif de déconnexion, l'emplacement sur l'appareil et la fonction de l'interrupteur doit être décrite, et le commutateur doit rester facilement accessible.

• Débranchez l’appareil du secteur en case d’une non-utilisation prolongée.

• Ne pas laisser d’objets ni de liquides pénétrer à l’intérieur du boitier.

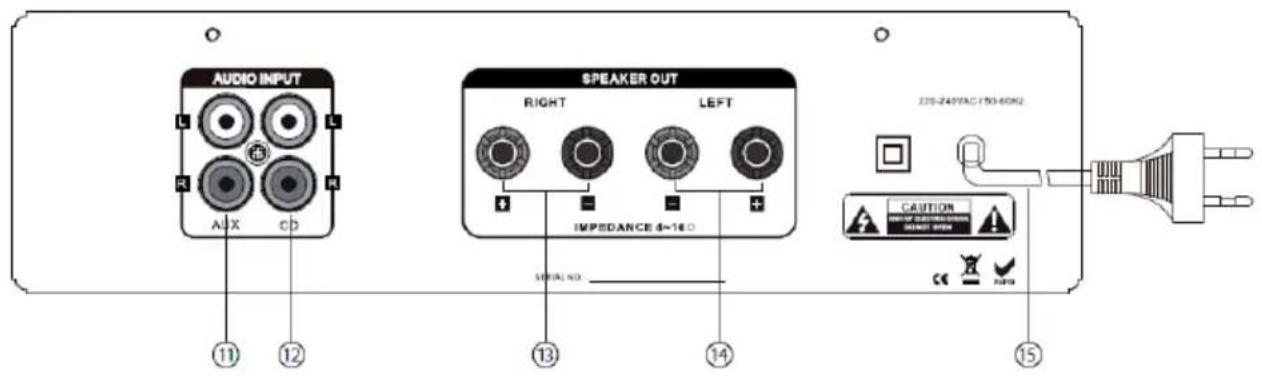

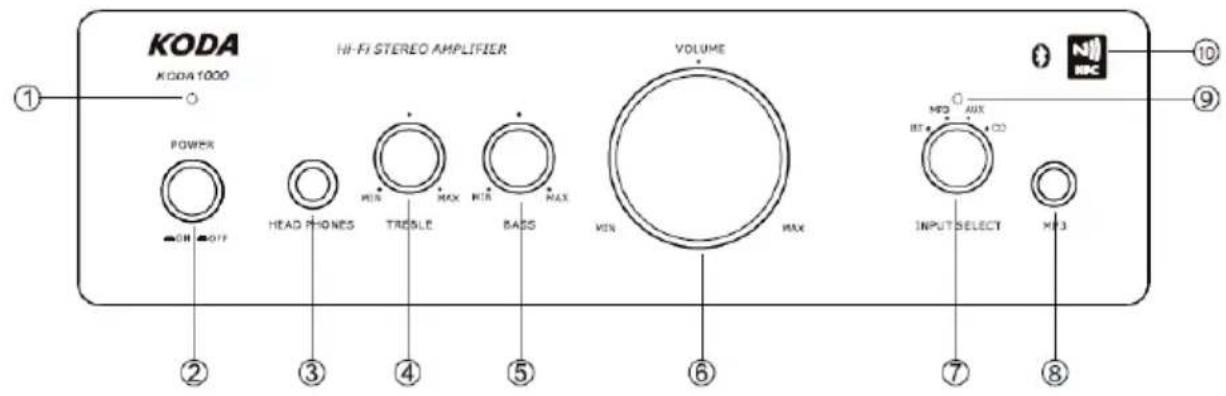

• Ne pas poser de récipients remplis de liquide sur l’appareil. F©Copyright LOTRONIC 2013 8 Description de la façade et de l’arrière

1. Voyant d’alimentation 2.Interrupteur M/A

3. Sortie Casque 4. Réglage des aigus

5. Réglage des graves 6. Réglage de volume

7. Sélecteur d’entrée (BT/MP3/CD/AUX) 8. Fiche d’entrée MP3

9. Voyant Bluetooth 10. NFC (Communication de proximité)

11. Fiche d’entrée AUX 12. Fiche d’entrée CD

13. Sortie haut-parleur du canal droit 14. Sortie haut-parleur du canal gauche

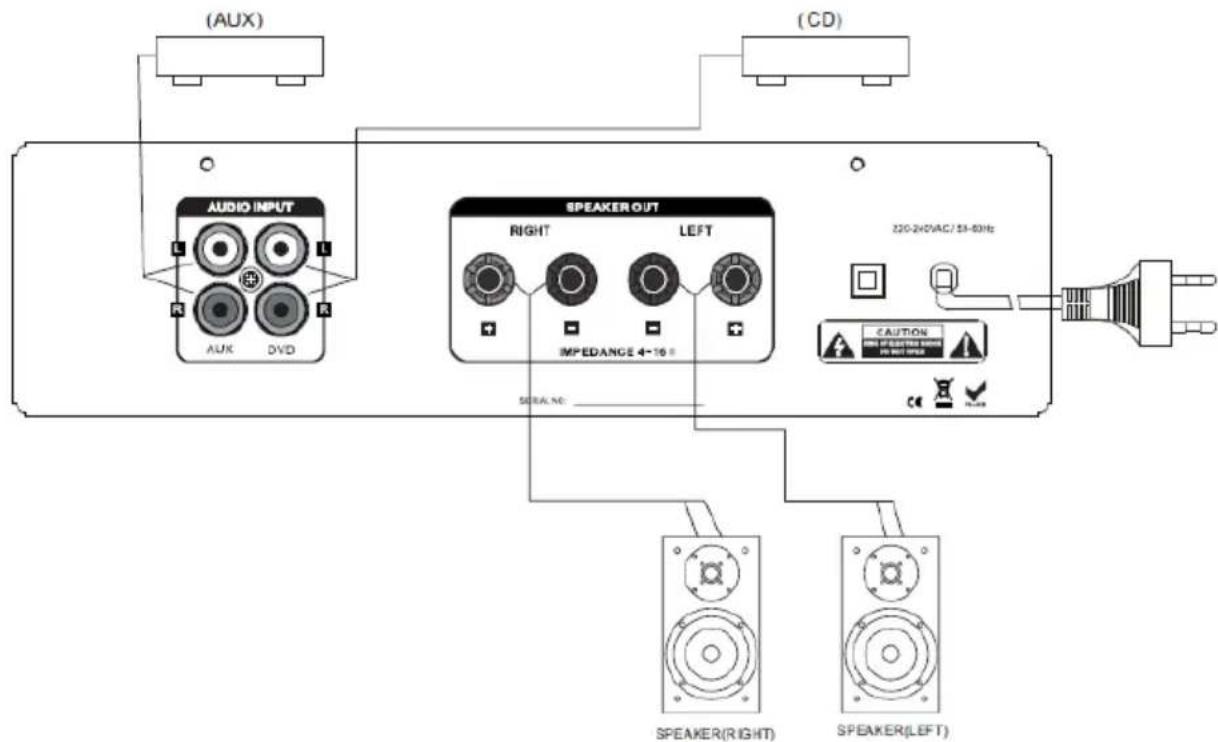

Utilisation Avant la mise sous tension du système, assurez-vous que toutes les connexions ont été effectuées correctement selon le tableau ci-dessus. Respectez la polarité ! Baissez complètement tous les contrôles de volume. Réglez le sélecteur d’entrée sur la bonne source et mettez l’amplificateur sous tension. Quelques secondes plus tard, l’amplificateur a atteint l’état de fonctionnement normal. Réglez le volume à votre convenance. Le fusible ne peut être replace que par un technicien. Le nouveau fusible doit être en tous points identique au fusible d’origine.©Copyright LOTRONIC 2013 9 Si la LED ne s’allume pas lorsque l’amplificateur est mis sous tension, il y a un dysfonctionnement quelque part. Eteignez immédiatement l’amplificateur et résolvez le problème. Remettez l’amplificateur de nouveau sous tension. Procédure de synchronisation Bluetooth

• Mettez le sélecteur d’entrée sur la position BT. La LED bleue clignote. Activez la fonction Bluetooth sur votre appareil (téléphone portable ou autre), lancez la recherche pour d’autres appareils Bluetooth. L’amplificateur apparaîtra sous le nom « AMPLIFIER ». Synchronisez votre appareil avec « AMPLIFIER » et passez votre musique.

• Par la fonction NFC: Mettez le sélecteur d’entrée sur la position BT et activez la fonction NFC sur votre appareil. Rapprochez votre appareil (p. ex. votre smartphone) du symbole NFC en façade. La fonction Bluetooth est maintenant opérationnelle. Diagnostic de défaillance Si l’amplificateur ne fonctionne pas correctement, vérifiez les points dans le tableau ci-dessous. Si le problème persiste, contactez votre revendeur. Problème Causes Solution Pas de son

• Mauvais branchement des

• Mauvais branchement de l’entrée audio

• Branchez fermement les enceintes

• Vérifiez le branchement de l’entrée audio©Copyright LOTRONIC 2013 10

• Mauvais branchement secteur

• Volume baissé au minimum

• Sélecteur d’enceintes dans la mauvaise position

• Branchez correctement le cordon secteur

• Montez le volume à un niveau convenable

• Sélectionnez la bonne sortie

• Le volume est trop for

• Baisse le volume à un niveau acceptable Le son ne sort que d’un seul canal

• Mauvais branchement entrée/sortie

• La balance gauche/droite est à 0 d’un côté

• Vérifiez les branchements

• Vérifiez les branchements

• Réglez correctement la balance Caractéristiques techniques Puissance de sortie (RMS) ............................................... 2 x 30W sous 4 Ohms ........................................................................................ 2 x 25W sous 8 Ohms THD .......................................................................................... <2% (30-20kHz) Bande passante ............................................................................ 30Hz – 20kHz Rapport S/B ......................................................................... >77dB (pondéré A) Niveau/impédance d’entrée nominale .................................................. 500mV Impédance de charge nominale ........................................................... 4 Ohms Consommation ......................................................................................... <80W Alimentation ................................................................. 220-240Vac ∼ 50/60Hz Dimensions .......................................................................... 244 x 202 x 67mm Poids......................................................................................................... 2,9 kg Notes:

1. Les caractéristiques ci-dessus ne constituent qu’une référence.

2. Design et caractéristiques peuvent changer sans préavis si cela apporte une

amélioration du produit. Accessoires: 1x mode d’emploi 1x cordon de Jack 3,5mm vers Jack 3,5mm (20cm)©Copyright LOTRONIC 2013 11
