Soort product	Versterkte ontvanger
Merk	Madison
Model	MAD1000
Afmetingen (L x B x H)	244 x 202 x 67 mm
Gewicht	2,9 kg
Voeding	220-240 V ~ 50/60 Hz
Energieverbruik	< 80 W
Uitgangsvermogen (RMS)	2 x 30 W bij 4 Ω, 2 x 25 W bij 8 Ω
Totale harmonische vervorming	< 2 % (30 Hz - 20 kHz)
Frequentiebereik	30 Hz - 20 kHz
Signaal-ruisverhouding	> 77 dB (A-gewogen)
Nominale belastingsimpedantie	4 Ω
Nominaal ingangsniveau	500 mV
Audio-ingangen	BT, MP3, CD, AUX (Jack 3,5 mm)
Uitgangen	Luidsprekers (L/R), hoofdtelefoon
Bluetooth-functies	Ja, met NFC
Instellingen	Volume, bas, treble, ingangskeuzeschakelaar
Indicatielampjes	Voeding, Bluetooth
Onderhoud en reiniging	Afnemen met een droge doek; geen vloeistoffen gebruiken
Veiligheid	Niet blootstellen aan vocht, de behuizing niet openen
Onderdelen en repareerbaarheid	Zekering vervangbaar door een technicus; andere reparatie door een professional
Inbegrepen accessoires	Gebruiksaanwijzing, Jack 3,5 mm kabel (20 cm)

Veelgestelde vragen - MAD1000 MADISON

Hoe sluit ik de versterker aan?

Sluit het netsnoer aan op een 220-240V stopcontact. Sluit de luidsprekers aan op de luidsprekeruitgangen met inachtneming van de polariteit. Sluit de audiobron (bijv. telefoon) aan op de AUX-, MP3- of CD-ingang.

Hoe gebruik ik de Bluetooth-functie?

Zet de ingangskeuzeschakelaar op BT. De blauwe LED knippert. Activeer Bluetooth op uw apparaat, zoek naar 'AMPLIFIER' en synchroniseer. U kunt ook de NFC-functie gebruiken door uw smartphone dicht bij het NFC-logo te houden.

Wat te doen als er geen geluid is?

Controleer de aansluitingen van de luidsprekers en de audio-ingang. Zorg ervoor dat het volume niet op minimum staat en dat de ingangskeuzeschakelaar op de juiste bron staat. Controleer ook de voeding.

Hoe stel ik de bas en treble in?

Gebruik de regelaars voor bas (bass) en treble op de voorkant. Draai ze om het geluid naar wens aan te passen.

Kan ik een hoofdtelefoon aansluiten?

Ja, sluit uw hoofdtelefoon aan op de hoofdtelefoonuitgang (headphone) aan de voorkant van het apparaat. De luidsprekeruitgang wordt dan meestal uitgeschakeld.

Wat is het vermogen van de versterker?

Het uitgangsvermogen is 2 x 30 W RMS bij 4 ohm en 2 x 25 W RMS bij 8 ohm.

Wat te doen als het geluid vervormd is?

Zet het volume lager. Vervorming treedt meestal op wanneer het volume te hoog is in verhouding tot het vermogen van de versterker of de luidsprekers.

Hoe reinig ik de versterker?

Gebruik een droge, zachte doek. Gebruik nooit vloeistoffen of schurende reinigingsmiddelen. Zorg dat er geen water in het apparaat komt.

Het apparaat gaat niet aan, wat te doen?

Controleer het stopcontact en het netsnoer. Als de zekering is doorgebrand, moet deze worden vervangen door een gekwalificeerde technicus met een identieke zekering.

Kan ik de versterker zelf repareren?

Nee, het apparaat bevat geen door de gebruiker te repareren onderdelen. Alle reparaties moeten worden uitgevoerd door een gekwalificeerde technicus om elektrocutiegevaar te voorkomen.

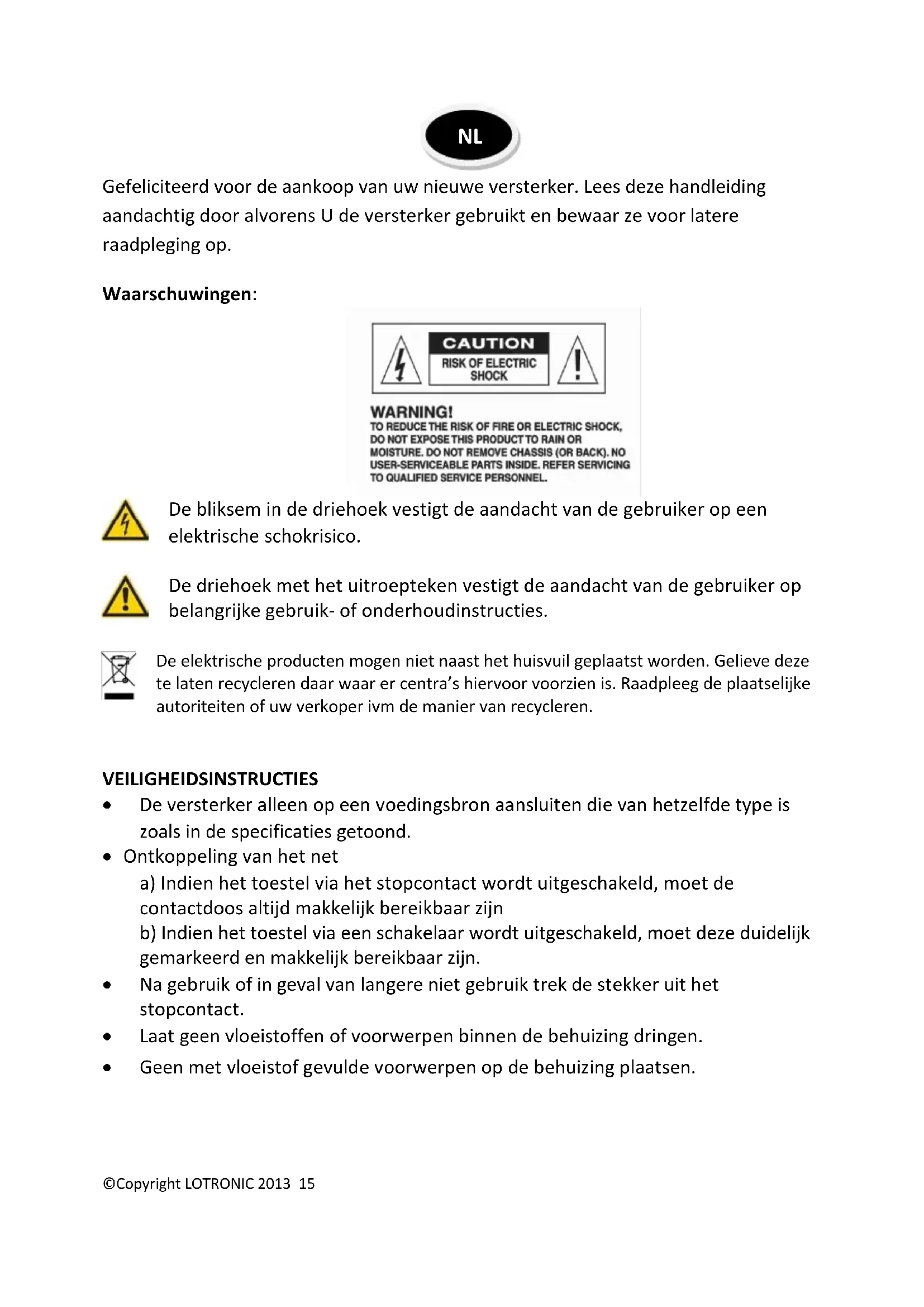

GEBRUIKSAANWIJZING MAD1000 MADISON

Gefeliciteerd voor de aankoop van uw nieuwe versterker. Lees deze handleiding aanachtig door alvorens U de versterker gebruikt en bewaar ze voor laterereadpleging op.

Waarschuwingen:

De bliksem in de driehoek vestigt de aandacht van de gebruiker op een elektrische schokrisico.

De driehoek met het uitroepteken vestigt de aandacht van de gebruiker op belangrijke gebruik- of onderhoudinstructies.

De elektrische producten mogen nicht naast het huisvuil geplaatst worden. Gelieve.Deze te latent recycleren aan waar er centra's hiervoor voorzien is. Raadpleeg deplaatselijkke autoriteiten of uw verkoper ivm de manier van recycleren.

VEILIGHEIDSINSTRUCTIES

• De versterker alleen op een voedingsbron aansluiten die van hetzelfde type is zoals in de specificaties getoond.
• Ontkoppeling van het net a) Indien het toestel via het stopcontact wordenuitgeschakeld, moet de contactdoos altiid makkelijk bereikbaarহ
  b) Indien het toestel via een schakelaar wordenuitgeschakeld, moet deze duidelijk gekamarkeerd en makkelijk bereikbaar zich.
• Na gebruik of in geval van langere nicht gebruik trek de stekker uit het stopcontact.
• Laat geen vloeistoffen of voorwerpen binnen de behuizing dringen.
• Geen met vloeistof bevulde voorwerpen op de behuizingplaatsen.

1. Power LED 2.Aan/uit schakelaar
2. Hoofdtelefoon uitgang 4.Treble regelaar
3. Bass regelaar 6. Volume regelaar
4. Ingangskeuzeschakelaar (BT/MP3/CD/AUX) 8.MP3 in jack
5. Bluetooth LED 10. NFC (Near Field Communication)
6. AUX in jack 12.CD in jack
7. Rechter kanaal luidspreker uitgang 14. Linker kanaal luidspreker uitgang
   15.Netkabel

Bediening

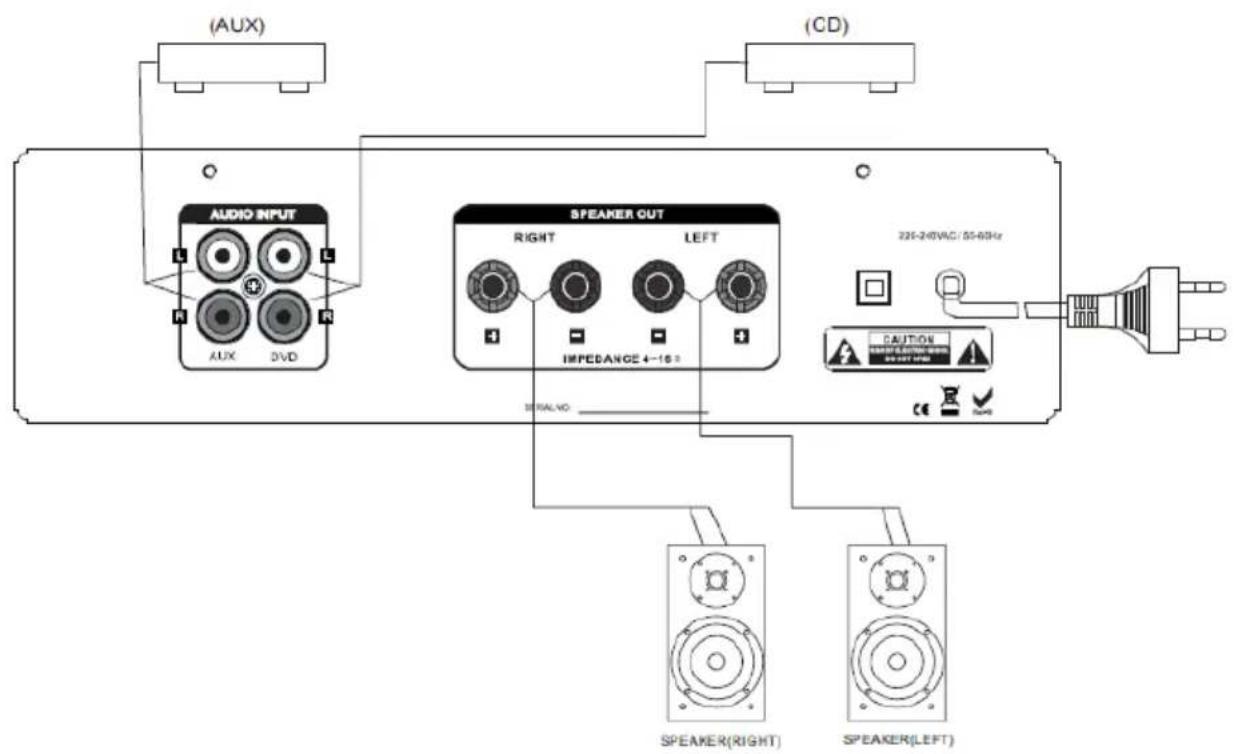

Alvorens u het systemin schakelt doe alle aansluitingen volgens de beneden staande afbeelding.

Let op de juiste polariteit. Draai alle volume controlesaar beneden op het minimum.

Draai de ingangskeuzeschakelaar op de juiste positie en schakel het toestel aan. Na enkele seconden heeft het toestel de normale werkconditie bereikt. Stel het volume na uw wensen in.

Indien de zekering doorbrandt LAST ZE DOOR EEN TECHNICUS DOOR EEN IDENTIEKE VERVANGEN.

Indien de LED nicht oplicht wanneer de versterker ingeschakeld worden teeft de versterker een probleem. Schakel de versterker direct uit en los het probleem op. Schakel de versterker opnieuw aan.

Bluetooth synchronisatie

• Zet de ingangskeuzeschakelaar op BT. De blauwe led flikkert. Activeer de Bluetooth functie op uw unit (zoals smartphone) en Zoek maar Bluetooth toestellen. De naam van de versterker is "AMPLIFIER". Synchroniseer uw smartphone met "AMPLIFIER" (de blauwe led Licht) en luister maar uw muziek.
• Via de NFC functie: Zet de ingangskeuzeschakelaar op BT. Activeer de NFC functie op uw Bluetooth unit en houd de unit (zoals een smartphone) naast de NFC symbool op het frontpaneel. De verbinding is nu opgesteld.

In geval van storing

Indien de versterker Niet goed werkkt controllerer volgende punten in de tabel beneden. Indien uw probleem Niet worden opgelost raadpleeg uw dealer.

Probleem	Oorzaak	Oplossing
Geen geluid	• Slechte luidspreker aansluiting • Foute aansluiting van de audio	• Vast aansluiten
	ingang • Slechte aansluiting van de voedingsplug • Volume op het minimum ingesteld • Luidspreker uitgangskeuze schakelaar Niet in de juiste positie	• Audio ingang controleren • Netsnoer goed aansluiten • Volume op een geschiktiveau instellen • Kies de juiste luidspreker uitgang
Vervorming	• Het volume is te hoog	• Verminder het volume op een geschiktiveau
Geluid alleen van een kanaal	• Onvolledige luidspreker aansluiting • Onvolledige ingang/ uitgang kabel aansluitingen • Links/rechts balance is UIT op een kant	• Vast aansluiten • Vast aansluiten • Balance juist instellen

Specifications

Uitgangsvermogen (RMS) 2 x 30W @ 4 Ohm

2x25W @ 8 Ohm

THD <2% (30-20kHz)

Frequentiebereik 30Hz - 20kHz

1. De specificaties hierboven zijn alleen referentiewaarden
2. Wisselingen in design en specificaties zonder aankondiging� voorbehonden

Toebehoren:

1x handleiding
