MAD1000 - Receptor MADISON - Manual de utilização gratuito

Tipo de produto	Receptor amplificado
Marca	Madison
Modelo	MAD1000
Dimensões (L x P x A)	244 x 202 x 67 mm
Peso	2,9 kg
Alimentação	220-240 V ~ 50/60 Hz
Consumo elétrico	< 80 W
Potência de saída (RMS)	2 x 30 W em 4 Ω, 2 x 25 W em 8 Ω
Distorção harmônica total	< 2 % (30 Hz - 20 kHz)
Largura de banda	30 Hz - 20 kHz
Relação sinal/ruído	> 77 dB (ponderado A)
Impedância de carga nominal	4 Ω
Nível de entrada nominal	500 mV
Entradas de áudio	BT, MP3, CD, AUX (Jack 3,5 mm)
Saídas	Alto-falantes (L/R), fone de ouvido
Funções Bluetooth	Sim, com NFC
Ajustes	Volume, graves, agudos, seletor de entrada
Indicadores	Alimentação, Bluetooth
Manutenção e limpeza	Limpar com um pano seco; não usar líquidos
Segurança	Não expor à umidade, não abrir o gabinete
Peças de reposição e reparabilidade	Fusível substituível por um técnico; outro reparo por um profissional
Acessórios incluídos	Manual de instruções, cabo Jack 3,5 mm (20 cm)

Perguntas frequentes - MAD1000 MADISON

Como conectar o amplificador?

Conecte o cabo de alimentação a uma tomada 220-240V. Conecte as caixas de som às saídas de alto-falante respeitando a polaridade. Conecte a fonte de áudio (ex. telefone) na entrada AUX, MP3 ou CD.

Como usar a função Bluetooth?

Ajuste o seletor de entrada para BT. O LED azul pisca. Ative o Bluetooth do seu dispositivo, procure 'AMPLIFIER' e sincronize. Você também pode usar a função NFC aproximando seu smartphone do logotipo NFC.

O que fazer se não houver som?

Verifique as conexões das caixas de som e da entrada de áudio. Certifique-se de que o volume não está no mínimo e que o seletor de entrada está na fonte correta. Verifique também a alimentação.

Como ajustar os graves e os agudos?

Use os botões de ajuste de graves (bass) e agudos (treble) na parte frontal. Gire-os para ajustar o som conforme suas preferências.

Posso conectar um fone de ouvido?

Sim, conecte seu fone de ouvido na saída de fone de ouvido (headphone) na frente do aparelho. A saída de alto-falantes é então geralmente desligada.

Qual é a potência do amplificador?

A potência de saída é de 2 x 30 W RMS em 4 ohms e 2 x 25 W RMS em 8 ohms.

O que fazer se o som estiver distorcido?

Abaixe o volume. A distorção geralmente aparece quando o volume está muito alto em relação à capacidade do amplificador ou das caixas de som.

Como limpar o amplificador?

Use um pano seco e macio. Nunca use líquidos ou limpadores abrasivos. Evite que a água penetre no interior.

O aparelho não liga, o que fazer?

Verifique a tomada e o cabo de alimentação. Se o fusível estiver queimado, ele deve ser substituído por um técnico qualificado com um fusível idêntico.

Posso reparar o amplificador eu mesmo?

Não, o aparelho não contém nenhuma peça reparável pelo usuário. Qualquer reparo deve ser feito por um técnico qualificado para evitar riscos de eletrocussão.

MANUAL DE UTILIZADOR MAD1000 MADISON

Manual de Instruções

Manual de utiliser

Navodila za uporabo

Manual de uso

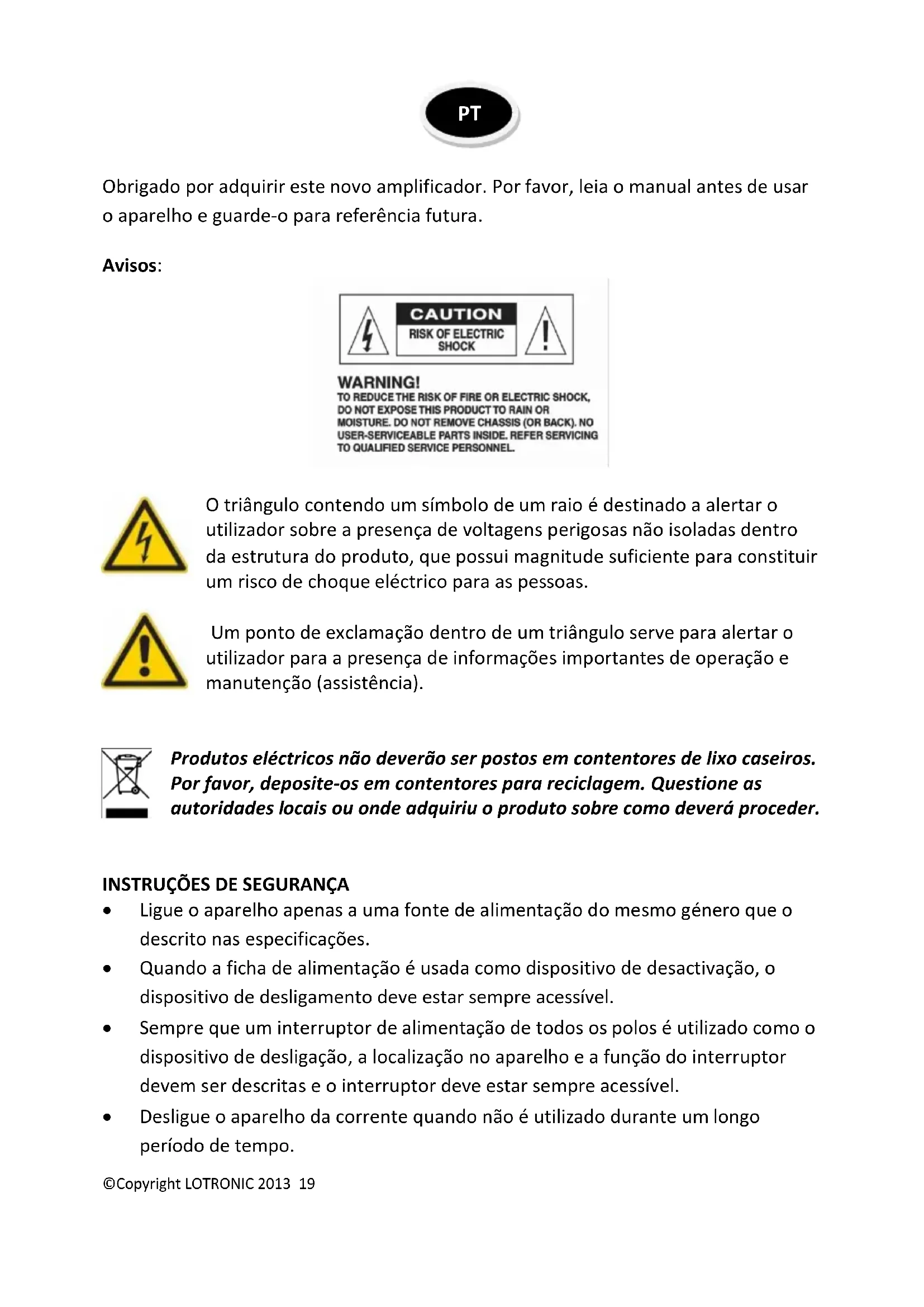

Obrigado por adquirir este novo amplificador. Por favor, leia o manual antes de usar o aparelho e guarde-o para referencia futura.

Avisos:

O triángulo contentso um símbolo de um raio é destinado a alertar outilizar sobre a presence de voltagens perigosas não isoladas dentro da estrutura do produits, que possui magnitude sufficiente para constituir um risco deCHOque eletrico para as pessoas.

Um punto de exclamação dentro de um triângulo serve para alertar ou utilizeslador para a presence de informações importantes de operação e manutençao (assistência).

Produtos electricos nãodeerao serpostos em contentores de lixo caseiros. Porfavor,deposite-os em contentores para reciclagem.Questioneas autoridades locais ou onede aquiriu o produitsobre comodevera proceder.

INSTRUÇÉS DE SEGURANÇA

• Ligue o aparelho apenas a uma fonte de alimentacao do mesmo≧enero que o descririto nas espécificacoes.
• quando a ficha de alimentação é usada como dispositivo de desactivação, o disposílico de desigamento deve estar sempre acessível.
• Sempre que um interruptor de alimentação de todos os polos é realizado como o disposativo de desligação, a localização no aparecido e a função do interruptor devem ser descritas e o interruptor deve estar sempre acessível.

• Desligue o aparecido da corrente quando não é utilizado durante um longo periodo de tempo.

• Não deixe nenhum objecto nem liquidos entrada na estrutura.

• Certifique-se de que nenhum liquido sera derramado na estrutura através das aberturas.

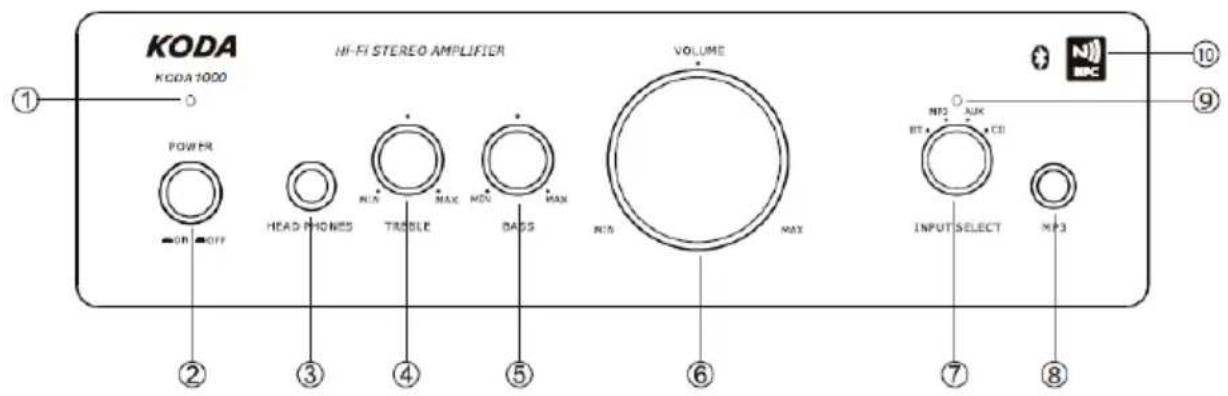

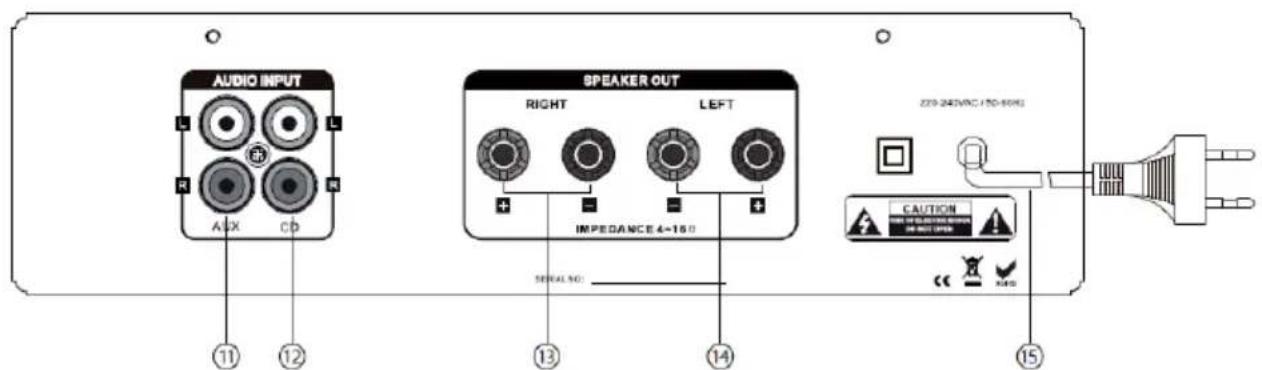

Descrição do Painel Frontal e Traseiro

1. LED Power
2. Saía de auscultadores 4. Botão Treble
3. Botão Bass 6. Botão de volume
4. Botão de seleção de entrada (BT/MP3/CD/AUX)
5. LED Bluetooth
6. Entrada jack AUX
7. Saía de coluna de canal direito

8. Cabo de alimentacao

9. Interruption de potência

10. Entrada jack MP3

11. NFC (Near Field Communication)

12. Entrada jack CD
13. Saía de coluna de canal esquerdo

Instruções de Operação

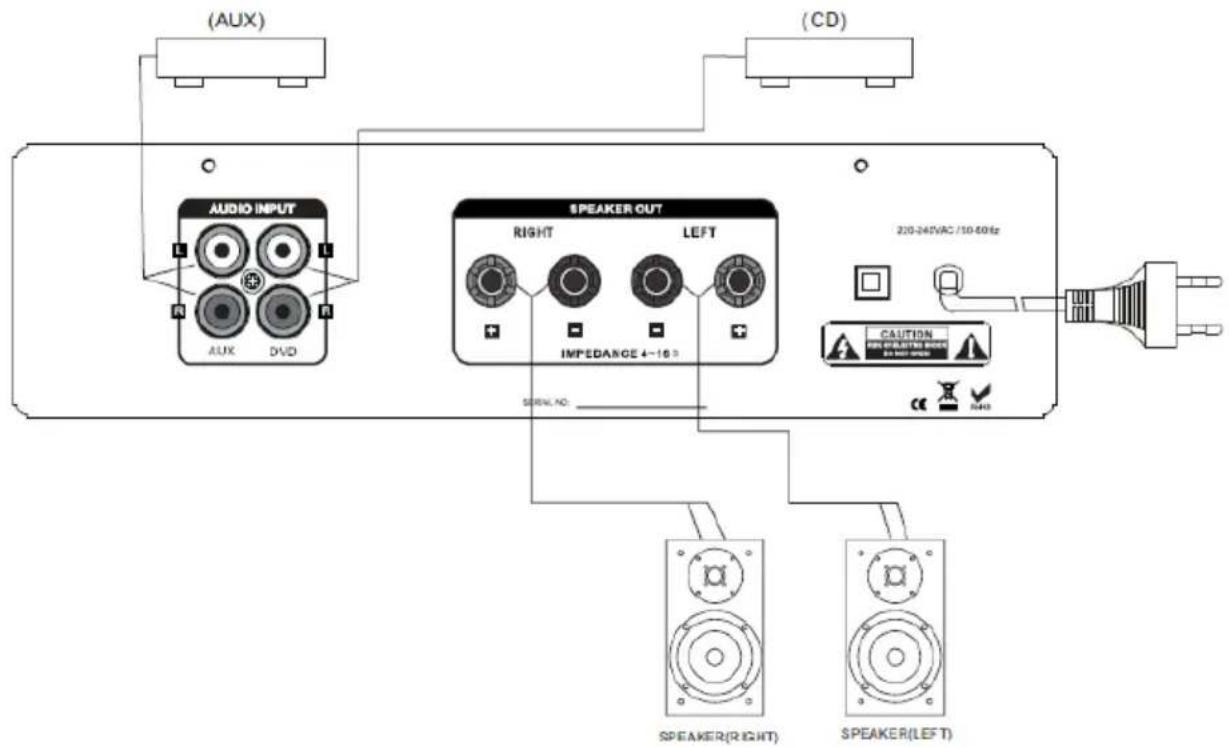

Antes de ligar oSYSTEMA, verifique se as ligações está correctas de acordo com o grafico acima.

Preste especial atençao a polaridade. Regule o volume para o valor mais baixo.
Gire o selector de entrada para a posicao correcta e ligue a unidade. Alguns segudos
deposis, a unidade chegou a condicao de trabalho normal. Ajuste o volume de acordo
Copyright LOTRONIC 2013 20

com a sua preferencia.

Se o fusível queimar, entre em contacto com um专业技术 para substituir o fusível por um novo, que é identico ao original.

Se o LED não acender quando o amplificador é ligado, não significica que sera um defeito. Ligue imeditamente a alimentação externa de modo resolver o problema. Ligue-o novamente.

• Coloque o selector de entrada na posicao BT e o LED azul irá piscar. Active a funcao Bluetooth do seu equipamento (como por exemple telemóvel ou smartphone), pesquiseelo equipamentoBluetooth de nome"AMPLIFIER". Devera emparelhar o seu equipamento movel ao "AMPLIFIER"e ligue-o (O LED azul ficará aceso).Depois iradar inico a reproducao das faixas.

• Por funcão NFC: Coloque o selector de entrada na posicao BT e ligue a funcão NFC do seu equipamento Bluetooth. De seguidadeer colocar o seu equipamento (como por exemple telemóvel ou smartphone)proximo do símbolo NFC no pail frontal.

Resolução de problemas

Se o amplificador não funciona correctamente, verifique os pontos naanela abaixo. Se não resolver o problema, por favor contacte o seu revendedor.

Problema	Causa	Solução
Sem som	• Más ligações na coluna • Ligação errada da fiche de entrada录音 • Má ligação da fiche de alimentação • Volume no minimo • Selector de saída de coluna não está na posicao correcta	• Fixe a ligação com firmeza • Verifique a fiche de entrada de录音 • Ligue o cabo de alimentação correctamente • Aumente o volume • Selecione a saída de coluna correcta
Distorção	• O volume está demasiado elevado	• Reduza o volume para um(nível mais adequado)
Som de apenas um canal	• Ligação de coluna incompleta • Ligações do cabo de entrada/saída incompletas • Balance esquerdo/direito está off num dos lados	• Fixe a ligação com firmeza • Fixe a ligação com firmeza • Ajuste o balance correctamente

Especificações

Potência de Saía (RMS) 2 x 30W @ 4 Ohms 2 x 25W @ 8 Ohms

THD <2% (30-20kHz)

Frequência 30Hz - 20kHz

1. As espécificações acima são apenas para referencia.
2. O design e espécificações está sujeitos a alterações sem avis prévio.

Acessórios:

1x Manual de instruções
1x Cabo de ligação mini jack de 3.5mm para mini jack de 3.5mm (20cm)
