MADTA10BT - Receptor MADISON - Manual de utilização gratuito

Tipo de produto	Amplificador a válvulas
Marca	Madison
Modelo	MADTA10BT
Dimensões (L x P x A)	270 x 280 x 140 mm
Alimentação	AC 220-240V ~ 50/60 Hz, 80W
Potência de saída	40 W
Impedância de entrada	47 kOhms
Sensibilidade de entrada	< 600 mV
Relação sinal/ruído	> 85 dB
Largura de banda	20 Hz - 20 kHz +2 dB
Versão Bluetooth	2.1, alcance 10 m
Entradas	RCA (CD, DVD, LINE), USB, Bluetooth
Saídas	Caixas de som (HP) esquerda/direita, fone de ouvido 3.5 mm
Controles	Volume, Agudos, Graves, Seletor de entrada, MP3
Exibição	Medidor VU
Acessórios fornecidos	Manual de instruções
Segurança	Não expor à umidade, não abrir, usar em tomada adequada
Manutenção	Limpar com um pano macio e seco
Reparabilidade	Nenhuma peça reparável pelo usuário, entregar a um profissional
Conformidade	Normas europeias (RED 2014/53/UE, ROHS, ERP)

Perguntas frequentes - MADTA10BT MADISON

Como conectar o amplificador às minhas caixas de som?

Conecte as caixas de som às saídas HP esquerda e direita na parte traseira do aparelho. Certifique-se de que a impedância das caixas de som é compatível. Use cabos de alta qualidade para melhor desempenho.

Como conectar meu telefone via Bluetooth?

Ligue o amplificador, selecione o modo Bluetooth usando o seletor de entrada. O LED Bluetooth pisca. No seu telefone, ative o Bluetooth e procure dispositivos. Selecione MAD-TA10BT na lista. Nenhum código é necessário.

O que fazer se o Bluetooth não conectar?

Verifique se nenhum pendrive USB está conectado, pois o aparelho muda automaticamente para o modo USB. Se a conexão falhar, desligue e ligue o amplificador novamente e tente de novo. Se o problema persistir, esqueça o dispositivo na lista Bluetooth do seu telefone e repita o pareamento.

Como usar o pendrive USB?

Insira o pendrive USB na porta frontal. O amplificador muda automaticamente para o modo USB. Use os controles MP3 para reprodução, pausa e seleção de faixas. Gire lentamente o botão MP3 para navegar pelos arquivos.

Como ajustar os agudos e graves?

Gire os botões AGUDOS e GRAVES na parte frontal para ajustar o som. A faixa de ajuste é de +/-10 dB. Ajuste de acordo com suas preferências.

Posso usar fones de ouvido com este amplificador?

Sim, conecte seus fones de ouvido no conector P2 de 3,5 mm na parte frontal. Quando um fone é conectado, a saída HP é automaticamente desativada. Use os controles MP3 para volume e seleção de faixas.

Quais são as conexões na parte traseira?

Na parte traseira, você encontrará uma entrada de alimentação, um fusível, duas entradas RCA (CD e DVD), saídas HP esquerda e direita, além de terminais para as caixas de som. Consulte o diagrama do manual para mais detalhes.

Como mudar a entrada de fonte?

Use o seletor de entrada na parte frontal. Ele oferece 3 posições: CD, DVD, BT/USB. No modo BT/USB, o aparelho alterna automaticamente entre Bluetooth e USB conforme a presença de um pendrive.

O amplificador esquenta, é normal?

Sim, é normal. Amplificadores a válvulas emitem calor durante o funcionamento. Garanta boa ventilação ao redor do aparelho. Não o coloque em superfícies que bloqueiem o ar ou perto de fontes de calor.

Como limpar o aparelho?

Desconecte o aparelho antes de limpar. Use um pano macio e seco para limpar a superfície. Não use produtos químicos ou abrasivos. Evite que líquido entre no interior.

MANUAL DE UTILIZADOR MADTA10BT MADISON

Precauções de segurança importantes:

Parabéns pela sua aquisicao e obrigado por escolher o componente doSYSTEMA micro Hi-Fi. Para alcantar o maior de prazer e desempenho do seu novoSYSTEMA e, a fim de familiarizar-se com as suas caracteristicas, por favor leia este manual cuidadosamente antes da operacao. Isto irá asseguar anos de, desempenho livre de problemas fiel e prazer escutando.

Anotações Importantes :

• Estas instruções de segurança e operação devem ser guardadas para referencia futura.
• Este aparecido não deve ser exposto a gotas ou salpicos de liquidos. Nenhum的对象 com liquidos, como jarras ou copos deve ser colocado sobre ou pertoarethiste aparecido.
  Evite instalar estaunities em locais, tais como:

Locais expostos à luz solar directa ou perto de aparelhos radiadores de calor, como aquecedores elétricos.
Em cima de other equipamento estereo que irradian muito calor.
- Espaços que bloqueiam ventilação ou em locais excessively empoeirados fechado.
Locais sujeitos a vibracao constante.
Locais humidos ou molhados.

• Nenhum tipo de chama, como velas acesas deve ser colocado sobre ou perto daunities.
• Antes de ligar o aparecido pela primarya vez, verifique se o cabo de alimentação está instalado corretemente, e totalmente desenrolada.
• Por razões de segurança, não remove quando tampa ou parafudos ou tentar ganharAceso ao interior do produits por quando motivo. Se o fazer, vai expo-lo a tensão perigosa e anulará a garantia imeditamente.
• Consulte qualquer service de tecnicos提供优质 e devidamente autorizados.
• Não há peças reparaveis能做到 qualquer lugar no interior daunities.

• Quando a ficha de ALIMENTACAO ou um acoplador de apareiros é usado como o dispositorio de desconexão, o dispositorio de desconexão deve fazer prontamente operável;

• As baterias (bateria ou baterias instaladas) não devem ser expostas a calor excessivo, como luz solar, fogo ou algo semelhante.

CUIDADO: PARA REDUZIR O RISCO DE CHOQUE ELETRICO NÃO RETIRE A TAMPA OU DE VOLTA. Não peças no interior, recorra aos serviços de QUALIFICADO.

TENSão PERIGOSA:

Tensões perigosas, que podem ser de magnitude suficiente para constituir um risco de什麽 elétrico para as pessoas está presente dentro da caixa do produits.

ATENÇA:

O manual do proprietário contém instruções importantes de utilizesçao e manutencao, para sua segurar, é necessario consultar o manual.

AVISO: PARA EVITAR UM INCÊNDIO OU DE CHOQUE ELETRICO, NÃO EXPOR Este APARELHO a gotas ou salpicos.

Pressão sonora excessiva dos fones de ouvido pode causar perda auditiva.

NOTA:Esta unidad irá tornar-se quente quando utilizes durante um longo periodo de tempo. Isso é normal e não indica um problema com a unidade.

PRECAUÇÖES GERAIS:

Alguns fazer e não fazer sobre o uso seguro deste aparelhoétrico:

Este equipamento foi projetado e fabricado para atender aos padrões internzonais de segurar, mas como qualquer cuidado equipamento eletrico deve ser tomado se estiver a obter os melhores resultados e segurarce deve ser assegurada.

FAZ leia as instruções de functiónamento antes de tentar utiliser o equipamento.

FAZ garantir que todas as ligações electrolyicas (incluindo a ficha de alimentação, cabos de extensão e insira-conexões entre as peças do equipamento) está correctamente fabricadas e de acordo com as instruções do fabricante.

FAZ desligar e remove opluge da tomada antes de fazer ou alterar qualque ligaçao a esta unidade.

FAZ consulte o seu revendedor se você estiver em dupida sobre a instalação,的操作ação ou a segurará do seu equipamento.

Não remover qualquer tampa fixa uma vez que pode expo-lo a tensões perigosas e potencialmente mortais.

Não sobraquecer a unidade que pode causar danos e reduzir a vida útil do equipamento.

Não permitir que o equipamento eletrico fique exposto a pingos ou salpicos, ou objectos com liquidos, como vasos, deve ser colocado sobre o equipamento.

Não coloque objectos quentes ou fontes de chamas abertas, tais como velas acases ou lâmpadas nocturnas em cima ou perto do equipamento. As temperatas elevadas podem derreter o plácico e provocar incêndios.

Não ouvir em volume muito alto. Isso pode danIFICar permanente a sua audiência.

Não deixar o equipoamento ligado quando é autônoma. Desligue utilizes o interruptor no equipoamento.

Não continua a operar o equipoamento se tiver qualquer dupida sobre se ele está funcionando normalmente ou se está danificado de alguma forma. Desligá-lo e retiring oplugue da tomada e consulte o seu revendedor imeditamente.

ESD Observação: Em caso de avaria devido a descarga eletrostática, basta reiniciar o Sistema, desligando a alimentação eletrica da tomada por um periodo de 5 minutos. Volte a ligar à rede eletrica para retomar a operação normal.

NOTA: Não abra as tampas e não tente reparar thisistema de forma alguma se. O pessoal qualificado deve realizar lavorhos de reparacao.

Conteudo do Pacote:

1. Amplificador a valvulas
2. Manual de instruções

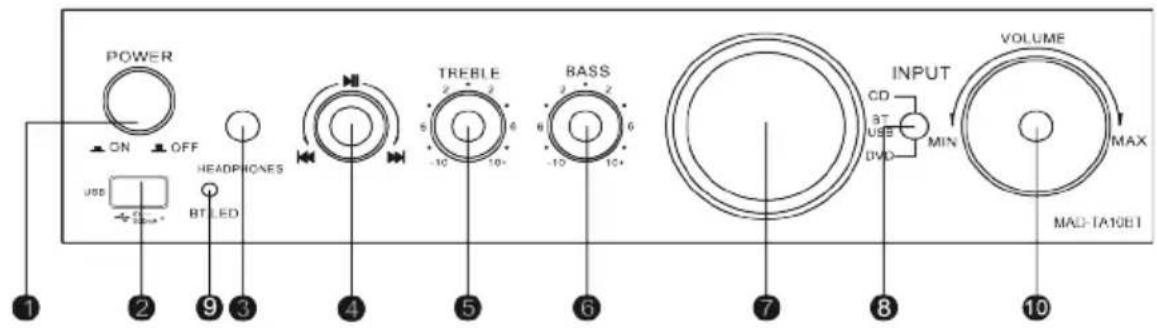

Descrição do poinl frontal:

Altifalante esquerdo

Fusível

Cabo de alimentacao

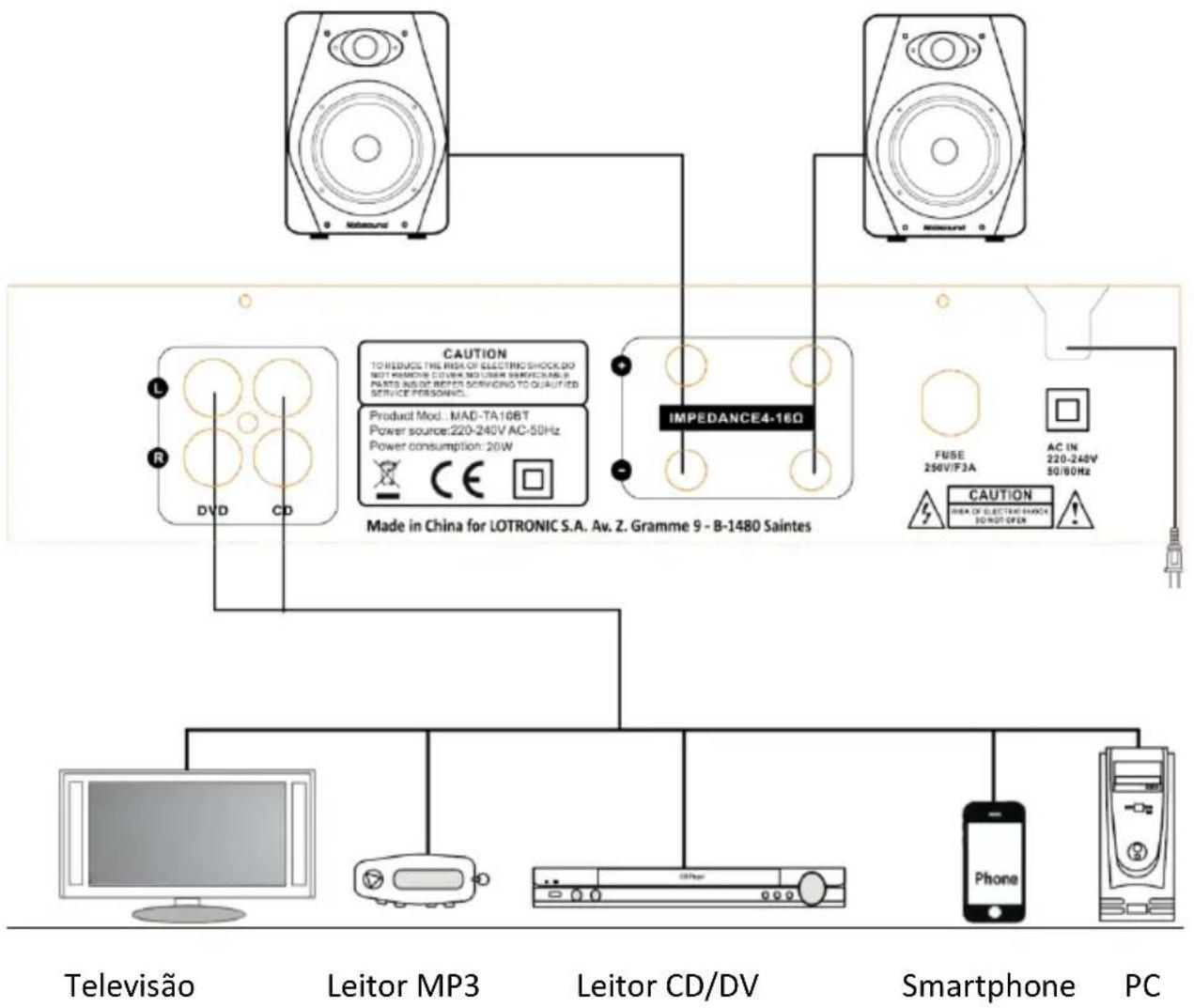

Descrição do poinl traseiro:

Painel de controlo:

• Pressione este botão para reproducir e fazer
• Botão esquerdo para retroceder à faixa anterior
• Botão direito para fazer aproxima faixa
  Gire o botao para seleccionar mais faixas

Selector de entrada

Existem 3 posições de entrada. No modo USB/BT, o aparelho está avançao ao modo USB quando um dispositivo é connectado. Se o dispositivo USB estiver desconnectado, o aparelho irá automaticamente fazer a varredura para pesquisar dispositivos BLUETOOTH.

Entrada de LINHA RCA

EsteSYSTEMa tem uma entrada de红线 RCA Stereo L/R no pailnel traseiro. É compatível com qualquer sinal de audio de红线 comum, tal como um aparelho de TV, leitores CD/DVD ou leitor MP3.

• Conecte o aparelho nas entradas de LINHA RCA (esquera e direita).
• Controle o volume através do controlo de volume no paine frontal.

Ligação dos auscultadores

Este Sistema está equipado com uma sina de ligação dos auscultadores atraves aULA fcha Jack 3.5mm fêmea. A ligação é umprocesso Plug&Play.

• O volume e as faixas são controlos a partir do paine frontal.
  Ao ligar os auscultadores oSYSTEMA desliga a saida de audio para as colunas.

Reproduzir um dispositivo BLUETOOTH

Com este Sistema é possível connectar-se aosequipamentos equipados com a Tecnologia de comunização BLUETOOTH. A principalvantagem é a reprodução de faixas a partir do seu dispositivo (telemóvel, Tablet, leitor, etc.) desde que, esta equipo接口 com esta Tecnologia.

Ligue o amplificador no botao STANDBY/ON no paine frontal.
- Defina a entrada para BLUETOOTH. O LED BT ligar-se-a automaticamente.
Active a conexão BLUETOOTH do seu equipamento móvil e inicie uma pesquisa por dispositivos.
- Nos resultados da pesquisa procure por MAD-TA10BT.
- Se o seu dispositoivo necessitar de algoçumístico, é necessário digitar "0000" seguido de confirmação.

LIGACAO BLUETOOTH

O MAD-TA10BT apenas é detetável quando está no modo Bluetooth. Após selecionar o modo Bluetooth no MAD-TA10BT, ligue o Bluetooth do seu disposítivo e—inceira a subpoena até detetar MAD-TA10BT. Após detetarça emparelhar. Este disposítivo não necessita)código de emparelhamento.

Nota:

Se não consuerim emparelhar o seu disposito, é necessario reinicair o systema e促成 o processo desde o inico.

Se sentir dificuldades em conectar-se a um disposito anteriormente connectado, elimine o MAD-TA10BT da lista de dispositivos emparelhados e repita os procedimentos de emparelhamento.

Controlo de reproducao

O controlo remoto suporta as seguintes funções:

Volume (aumenta/diminui)

• Faixa (proxima/anterior)

Reproduz/pausa

• Silenciar audio

Especificações tíncicas :

Descrição	Amplificador a valvulas
Tensão funcionaamento	AC 220-240V/ 50/60 HZ 80W
Especificações BLUETOOTH	Versão 2.1 Suporte receção: HFP 1.5, HSP, A2DP 1.0, AVRCP 1.0, OPP, PBAP Banda de Frequências: 2402-2480MHz Potência de emissão de RF max.: 2,95dBm Alcance: 10m
Saía de amplification	40W
Impedência	47kOhms
Sensibilitade	<600mV
Agudos / Graves	+/-10dB
Ruído de sinal:	>85dB
Canal principal (1KHz):	0.01%
Frequência de resista	20Hz-20KHz+2dB
Dimensoes:	270 x 280 x 140mm

Produtos eletricos não devem ser colocados no lixo dométrico. Por favor, traga-os a um centro de reciclagem. Pergunte as autoridades locais ou o seu
