Vrsta izdelka	Ojačevalnik z elektronkami
Znamka	Madison
Model	MADTA10BT
Mere (Š x G x V)	270 x 280 x 140 mm
Napajanje	AC 220-240V ~ 50/60 Hz, 80W
Izhodna moč	40 W
Vhodna impedanca	47 kOhms
Vhodna občutljivost	< 600 mV
Razmerje signal/šum	> 85 dB
Frekvenčni pas	20 Hz - 20 kHz +2 dB
Različica Bluetooth	2.1, doseg 10 m
Vhodi	RCA (CD, DVD, LINE), USB, Bluetooth
Izhodi	Zvočniki (levi/desni), slušalke 3.5 mm
Upravljalniki	Glasnost, Visoki toni, Nizki toni, Izbirnik vhoda, MP3
Zaslon	VU-meter
Priložena oprema	Navodila za uporabo
Varnost	Ne izpostavljajte vlagi, ne odpirajte, uporabljajte na primernem omrežju
Vzdrževanje	Čistite z mehko in suho krpo
Popravljivost	Uporabnik ne sme popravljati nobenih delov, prepustite strokovnjaku
Skladnost	Evropski standardi (RED 2014/53/EU, ROHS, ERP)

Pogosto zastavljena vprašanja - MADTA10BT MADISON

Kako priključim ojačevalnik na moje zvočnike ?

Priključite zvočnike na levi in desni izhod za zvočnike na zadnji strani naprave. Prepričajte se, da je impedanca zvočnikov združljiva. Za boljše delovanje uporabite visokokakovostne kable.

Kako povežem svoj telefon prek Bluetootha ?

Vklopite ojačevalnik, z izbirnikom vhoda izberite način Bluetooth. LED Bluetooth utripa. Na telefonu vklopite Bluetooth in poiščite naprave. Izberite MAD-TA10BT na seznamu. Koda ni potrebna.

Kaj storiti, če se Bluetooth ne poveže ?

Preverite, ali je priključen kakšen USB ključek, saj naprava samodejno preklopi v način USB. Če povezava ne uspe, izklopite in ponovno vklopite ojačevalnik ter poskusite znova. Če težava ne izgine, pozabite napravo na seznamu Bluetooth v telefonu in ponovite seznanitev.

Kako uporabljam USB ključek ?

Vstavite USB ključek v vrata na sprednji strani. Ojačevalnik samodejno preklopi v način USB. Uporabite upravljalnike MP3 za predvajanje, premor in izbiro skladb. Počasi vrtite gumb MP3 za brskanje po datotekah.

Kako nastavim visoke in nizke tone ?

Zavrtite gumba VISOKI TONI in NIZKI TONI na sprednji strani za prilagoditev zvoka. Območje nastavitve je +/-10 dB. Prilagodite po svojih željah.

Ali lahko s tem ojačevalnikom uporabljam slušalke ?

Da, priključite slušalke na priključek jack 3,5 mm na sprednji strani. Ko so slušalke priključene, se izhod za zvočnike samodejno izklopi. Za glasnost in izbiro skladb uporabite upravljalnike MP3.

Kakšne so priključitve na zadnji strani ?

Na zadnji strani boste našli omrežni vhod, varovalko, dva RCA vhoda (CD in DVD), levi in desni izhod za zvočnike ter priključne sponke za zvočnike. Za podrobnosti si oglejte shemo v navodilih.

Kako spremenim vir vhoda ?

Uporabite izbirnik vhoda na sprednji strani. Omogoča 3 položaje: CD, DVD, BT/USB. V načinu BT/USB naprava samodejno preklaplja med Bluetooth in USB glede na prisotnost ključka.

Ojačevalnik se segreva, je to normalno ?

Da, to je normalno. Ojačevalniki z elektronkami med delovanjem oddajajo toploto. Poskrbite za dobro prezračevanje okoli naprave. Ne postavljajte ga na površine, ki blokirajo zrak, ali poleg virov toplote.

Kako očistim napravo ?

Pred čiščenjem izključite napravo. Za brisanje površine uporabite mehko in suho krpo. Ne uporabljajte kemičnih ali abrazivnih sredstev. Preprečite vdor tekočine v notranjost.

NAVODILA ZA UPORABO MADTA10BT MADISON

Čestitamo vam za nakup in se vam zahvaljujemo za izbiro mikro componentnega Hi-Fi systemd. Da bi dosegli Čim bolj uživali in iskoristili vaš novi systemd ter saznanili s njegovimi lastnostmi, prosimo pred uporabo skrbno preberite ta priročnik. To bo zagotovilo daljšo dobo delovanja brez težav in užitek v poslušanje.

Pomembne opombe:

• Ta varnostna navodila in navodila za delovanje je potrebno ohrani za prihodnje reference.
• Naprava ne sme biti izpostavljena kapljanju ali brizganju tekocin. Ne postavljaje predmetov, napoljenih z vodo, kot so vaze ali kozarci na ali v blizini naprave.
• Izogibajte se namestitvi te enote na lokacijah, kot so:

Prostori, izpostavljeni nepsredni soncni svetlobi ali blizu aparatov kateri izarevao toploto, kot so elektrci grelci.
Na yruh druge stereo naprave, ki oddaja veliko toplote.
O Zaprtih prostorih, ki blokirajo prezračevanje ali preveć prašnih prostorih.
Prostori pod stalnim vibracijiam.
Vlaga ali vlažni prostori.

• Ne postavlajte odprtega ognja, kot so osvetljene sveče na ali v blizini enote.
• Pred vklopom prvic, se prepričajte, da je napajalni kabel pravilno namescen in popolnama odvit.
• Iz varnostnih razlogov ne odstranjujtePokrovov ali vijakov in ne poskusajte priti v notranjost izdelka iz kakrsnega koli razloga. S tem boste izpostavljeni nevarni napetosti in bo takoj razveljavilo garancijo.
• Servisiranje lahko izvede usposobljenemo in ustrezno pooblašćeno servisno osebje.
• Ni ničesar znotraj naprave kar lahko popravi uporabnik sam.
• Kje se vtikač ali sponka uporablja kot pripomoček za odklop, dostop za odklop mora biti preprosto dostopen.
• Baterije (akumulator ali baterije) ne smejo biti izpostavljene prekomerni vročini, kot je sonce, ogenj ali podobno.

POZOR: DA BI ZMANJŠALI NEVARNOST ELEKTRICNEGA UDARA NE ODSTRANJUJE POKROVA ALI ZADNJE PLOŠČE. NICESAR NE POPRAVLJAJE SAMI OBRNITE SE NA USPOSOBLJENO OSEBJE..

NEVARNA NAPETOST:

Nevarna napetost, ki je lahko dovolj visoka, da predstavlja nevarnost elektricnega udara za osebe, ki se nahajajo znotraj dolocenega prostora okrog tega izdelka.

POZOR :

Priročnik za uporabo vsebuje pomembna navodila za uporabo in vzdřevanje, za vašo varnost, je potrebno upostevati ta priročnik.

OPOZORILO: ZA PREPRECEVANJE POZARA ALI ELEKTRICNEGA UDARA, NE IZPOSTAVLAJTE NAPRAVE KAPLIJANJU ALI BRIZGANJU.

Prekomeren zvočni pritisk iz slusalk lahko povzroči izgubo sluha.

OPOMBA : Pri uporabi za dalj chasa se enota segreje. To je normalno in ne nakazuje na težave z enoto.

SPLOŠNI VARNOSTNI UKREPI:

Nekatera pomembna navodila o varni uporabi naprave:

Ta naprava je bila zasnovana in izdelana, da izpolnjujejo mednarodne varnostne standarde, vendar kot pri vsaki elektrichi napravi je potrebno upostevati, za zagotovitev najboljsih rezultatov in varnosti.

PREBERITE navodila za uporabo, preden boste poskusali uporabiti opremo. ZAGOTOVITE, da so vse elektricne povezave (vključno z omrežnim vtikačem, podaljski in povezave med samo opremo) pravilno narejene in v skladu z navodili proizvajalca.

NE IZKLAPAJTE in izvlecite omreznega vtikača, preden sprejmete ali spreminjate katero od povezav do te naprave.

POSVETUJE se s svojim prodajalcem, ce ste kdaj v dvomih glede namestitve, delovanja ali varnosti vaše naprave.

NE ODSTRANJUJE fiksnihPokrovov,saj vas to lahko izpostavi nevarnim in potencialno smrtonosni napetosti.

NE PREGREJTE napravo, ker lahko povzroci skodo in skrajsha ziviljenjsko dobo naprave.

NE DOVOLITE, da je naprava izpostavljena kapljanju ali brizganju, ter predmete,

napolnjene z vodo, kot so vaze, ne postavljajte na napravo.

NE POSTAVLJAJE vročih predmetov ali virov odprtega ognja, kot so prižgane sveče ali nočne lučke na ali v blizini opreme. Visoke temperature lahko stalijo plastiko in povzročijo požar.

NE POSLUSAJTE pri zelo visoki glasnosti. S tem lahko trajno poškodujete vaš sluh.

NE PUŠCAJTE napravo vklopljeno brez nadzora. Izklopite jo s stikalom na napravi.

NE UPOTREBLJAVAJTE napravo Če ste v dvomih o njenem normalnem delovanju, ali kakorkoli poškodbi dela naprave. Jo izklopite in izvlecite omrežni vtikač in se takoj posvetujte s svojim prodajalcem.

ESD PRIPOMBA: V primeru okvare zaradi elektrostaticne razelektritve, preprosto ponastavite system, tak, da odklopite omreznopajanie iz vticnice za obdobje 5 minut. Ponovno prikljucite na elektricno omrezejza normalno delovanje.

OPOMBA: Ne odpirajte nobenihPokrovov in ne poskusajte popravljati ta sistemi. sapi. Popravilo lahko izvede samo usposobljeno osebje.

Vsebina paketa:

1. Cevni ojačevalec
2. Navodila za uporabo

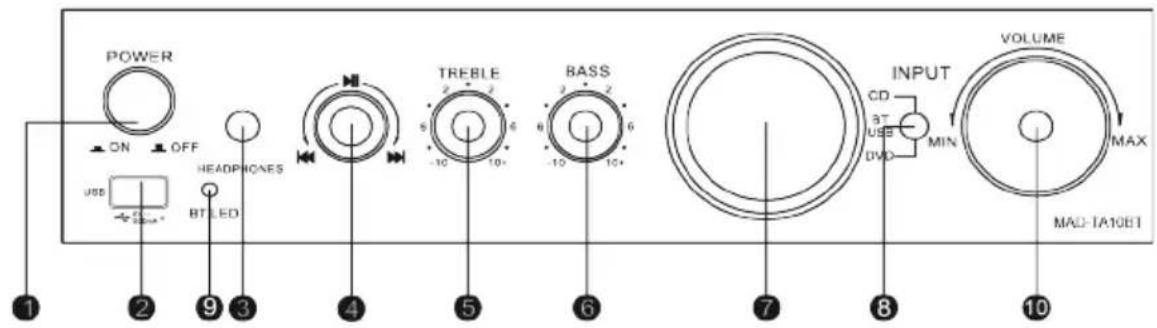

Cevni ojačevalec, opis sprednje plošće:

Gumb za vklop
MP3 kontrole
7Vu meter
10 Kontrola glasnosti

USBvmesnik
Visokli toni
8 Izbirnik vhodov

3 Vticnica za slusalke
6 Nizki toni
9 Bluetooth LED lučka

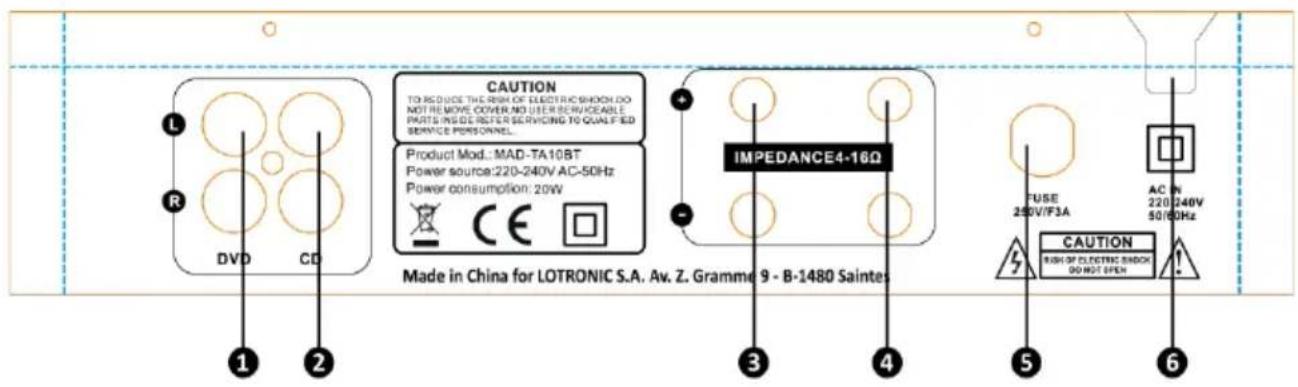

Opis zadnje plošće:

DVD vchod
Levi zvočnik

CDvhod
5 Varovalka

3 Desni zvočnik
AC napajalni kabel

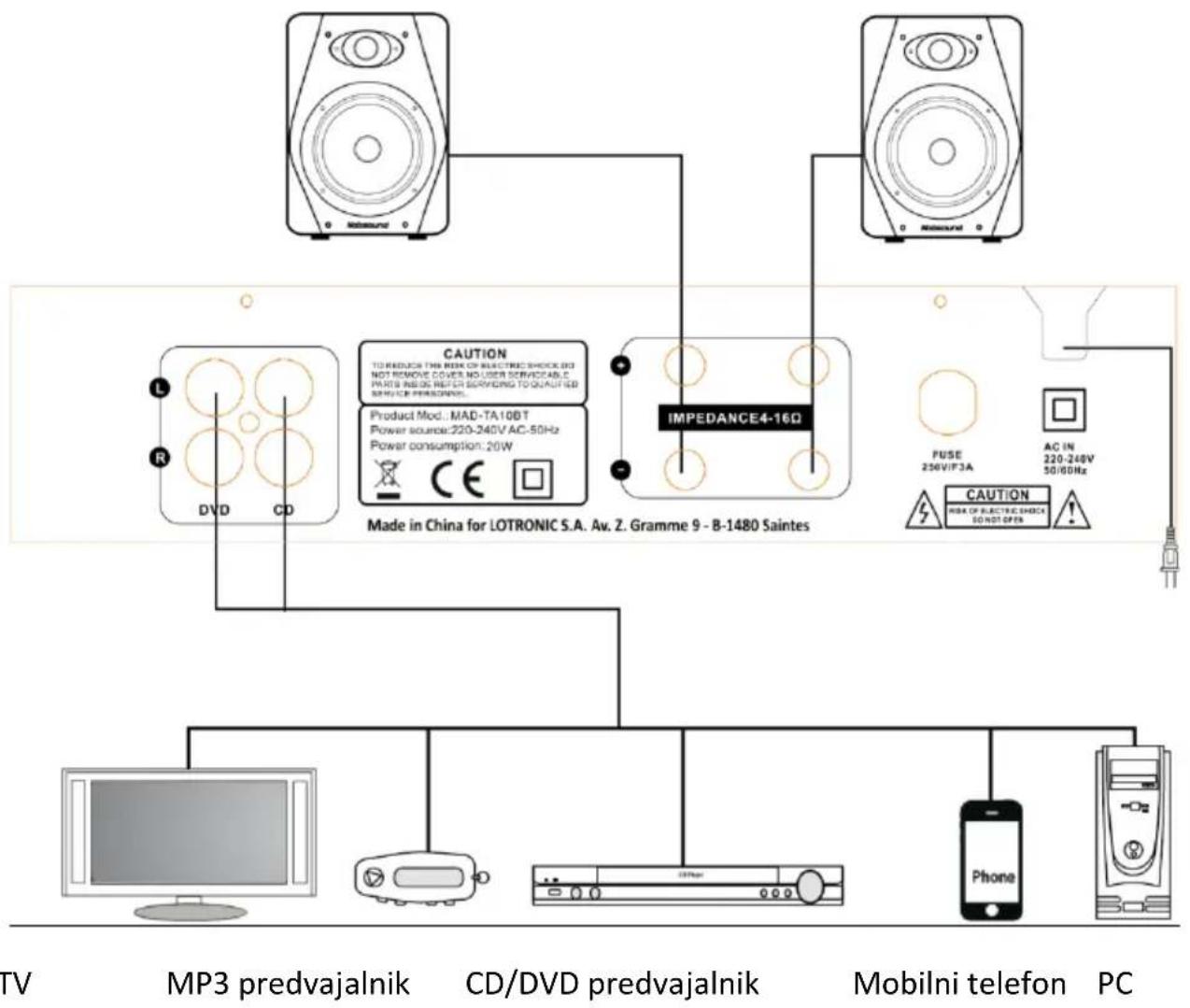

Povezovanje:

Nadzorna plošča Delovanje

• Pritisnite gumb za Predvajanje ali Premor
  Zavrtite v levo da izberete prejsnjo skladbo
  Zavrtite v desno za naslednjo skladbo
  Zavrtite gumb počasi za izbor več skladb

Stikalo izbora vhoda

Obstajajo 3 vchodne pozicije. V BT/USB načinu, je enota v načinu USB, ko je USB ključ priključen. Ko ni USB ključ priključen ali je USB ključ odklopljen, se bo enota samodejno zagnala v Bluetooth načinu.

RCA LINE VHOD

Ta systemd ima L / D stereo RCA LINE vchod. Je združljiv s katero koli enoto izhodnega signala avdio componente, kot so TV sprejemnik, CD / DVD predvajalnik ali predvajalnik MP3.

• Prikljucite RCA stereo kabel od vase avdio componente z rdeco in belo crto v prikljucke na zadnji plošci.
• Kontrolirajte glasnost prek regulacijo glasnosti na sprednji plošči.

Prikljucitev Slusalk

Ta systemd ima Izhod za slusalke 3,5 mm stereo Jack. To je neposredna Priklopi in Predvajaj povezava.

• Glasnost in skladbe je mogość kontrolirati prek nadzorne plosćte tega(systema.
• Ko so slusalke prikliucene, zvočniški izhod je onemogocen.

Predvajanje z Bluetooth naprave

Ta systemd lahko povežete z združljivo Bluetooth napravo, kot je pametni Telefon ali prenosni predvajalnik glasbe in predvajate brežićno zvočne posnetke, ki so shranjeni v pametnom telefonu ali glasbenem predvajalniku.

Seznannjanie nove naprave

MAD-TA10BT je le opazen, ko je izbran Bluetooth vchod. Ko izberete način vhoda Bluetooth na MAD-TA10BT, vklopijte funkcijo Bluetooth na mobilem Telefonu in pošćite MAD-TA10BT. Njegovo Bluetooth ime je "PLS1250USB-BT". Seznanite in povežite po iskanju. Ni kode seznanjeanja.

Ponovno povezovanje ze seznanjene naprave

• Sistem se samodejno poveže z nazadnje povezano napravo.
• Vstopite v Bluetooth meni vašega pametnega Telefona ali glasbenega predvajalnika in izberite 'MAD-TA10BT" iz seznama predhodno povezanih naprav in izberite POVEŽI.
• Vaša naprava je sedaj ponovno povezana na vašsystem.

Kontrole predvajanja

Daljinski upravljalnik lahko nadzira naslednje funkcjije:

• Glasnost GOR/DOL
• Skladbe NAPREJ/NAZAJ
• PREDVAJANJE/PREMOR

Opombe:

Če seznanje ne uspe prvič, izklopite system in vklopite nazaj. Potem sledite navodilom na začetka tega oddelka.

Če ne morete znova povezati prej priključene naprave, odstraniti ali izbrisati MAD-TA10BT sseznamaseznanjenih naprav iz vašega pametnega Telefona sledite navodilom "Seznanjanje nove naprave".

Tehnicni podatki:

POSTAVKA	PODATKI
Opis:	Tube amplifier
Napajanje:	AC 220-240V/ 50/60 HZ 80W
Bluetooth speciifikacija	Različica 2.1 Podprti sprejemniki: HFP 1.5, HSP, A2DP 1.0, AVRCP 1.0, OPP, PBAP Frekvenčni razpon: 2402 - 2480MHz Max. Moč RF emisij : 2.95dBm Domet: 10m
Izhodna moč Ojačevalca	40W
Impedanca	47kOhms
Občutljivost	<600mV
Visoki/Nizki	+/-10dB
Razmerje Signal / Šum:	>85dB
Glavni kanal (1KHz) :	0.01%
Frekvenčni razpon	20Hz - 20KHz+2dB
Dimenzije:	270 x 280 x 140mm

Elektrčni izdelki se ne smejo odlagati v gospodinjske opadke. Prosimo, da jih pripeljete do centra za recikliranje. Vprašajte svoje lokalne oblasti ali svojega prodajalca za nadaljevanje.
