MAD1400BT - Sprejemnik MADISON - Brezplačna navodila za uporabo

Vrsta izdelka	Stereo ojačevalni sprejemnik
Znamka	Madison
Model	MAD1400BT
RMS izhodna moč	2 x 140 W pri 4 Ω / 2 x 100 W pri 8 Ω
Skupno harmonično popačenje	<2 % (30 Hz – 20 kHz)
Pasovna širina	30 Hz – 20 kHz
Razmerje signal/šum	>77 dB (uteženo A)
Nazivna vhodna raven	500 mV
Obremenitvena impedanca	4 Ω
FM frekvenčno območje	87,5 – 107,5 MHz
Električna poraba	<130 W
Napajanje	220-240 V~ 50/60 Hz
Teža	5,3 kg
Povezljivost	Bluetooth, USB, SD, FM, linijski vhodi (AUX, DVD, CD)
Funkcije	USB/SD predvajalnik, FM radio, daljinski upravljalnik, nastavitev višin/nižin, 7-načinovni ekvalizer
Priložena dodatna oprema	Navodila za uporabo, daljinski upravljalnik
Varnost	Ne odpirajte, ne izpostavljajte vlagi
Vzdrževanje	Pred čiščenjem izključite iz omrežja, uporabite suho krpo
Popravljivost	Zaupajte usposobljenemu tehniku, varovalko lahko zamenja le strokovnjak

Pogosto zastavljena vprašanja - MAD1400BT MADISON

Kako povezati Bluetooth napravo z ojačevalnikom?

Pritisnite INPUT na daljinskem upravljalniku ali na sprednji plošči in izberite BLUETOOTH. Vklopite Bluetooth na svoji napravi (pametni telefon, tablica) in poiščite naprave v bližini. Ojačevalnik se prikaže pod imenom MAD1400BT. Seznanite in poslušajte svojo glasbo. Prepričajte se, da je ojačevalnik v načinu Bluetooth.

Kaj storiti, če se ojačevalnik ne vklopi?

Najprej preverite, ali je napajalni kabel pravilno priključen in ali vtičnica deluje. Prepričajte se, da je glavno stikalo v položaju ON. Če LED ne sveti, lahko pride do notranje okvare. Takoj izklopite in stopite v stik z usposobljenim tehnikom. Ne poskušajte odpreti ohišja.

Kako nastaviti nizke in visoke tone?

Pritisnite tipko TONE na daljinskem upravljalniku ali na sprednji plošči. Uporabite gumb za glasnost (ali VOL+ / VOL- na daljinskem upravljalniku) za nastavitev TREBLE (visoki toni) ali BASS (nizki toni). Ponovno pritisnite TONE za preklapljanje med obema.

Ali lahko hkrati povežem dva para zvočnikov?

Da, če imate dva para zvočnikov, ju priključite na izhoda A in B. Uporabite izbirnik zvočnikov za izbiro A, B ali A+B. Pozor: Ne priključujte dveh parov zvočnikov 4 Ω hkrati na A+B, ker bi skupna impedanca padla pod dovoljeno minimalno vrednost.

Kakšna je največja moč ojačevalnika?

RMS izhodna moč je 2 x 140 W pri 4 Ω in 2 x 100 W pri 8 Ω. Skupno harmonično popačenje je manjše od 2 % v pasu 30 Hz-20 kHz.

Kako uporabljati FM radio?

Izberite FM kot vhodni vir prek izbirnika ali daljinskega upravljalnika. Za samodejno iskanje postaj pritisnite tipko ▶ II (predvajanje/premor) v načinu FM. Uporabite tipki ◀ in ▶▶ za premikanje med shranjenimi postajami. Kabel zvočnika deluje kot antena; premikajte ga za izboljšanje sprejema.

Kaj storiti v primeru popačenja zvoka?

Popačenje je običajno posledica previsoke glasnosti. Znižajte glasnost na sprejemljivo raven. Preverite tudi, ali so zvočniki pravilno priključeni in ali je impedanca ustrezna. Če težava vztraja, zmanjšajte ojačenje vira.

Zvok prihaja samo z ene strani, kaj storiti?

Preverite povezave zvočnikov (polariteto in dober stik). Prepričajte se, da so avdio kabli pravilno priključeni. Če uporabljate stereo vir, preverite ravnotežje levo/desno: mora biti na sredini. Ravnotežje lahko nastavite prek menija TONE (ni opisano, vendar je običajno dostopno prek daljinskega upravljalnika).

Kako ponoviti skladbo na USB ali SD?

Enkrat pritisnite tipko REP (ali tipko za ponavljanje) za ponovitev trenutne skladbe. Drugič pritisnite za ponovitev vseh skladb. Tretjič pritisnite za vrnitev v običajni način. Ta funkcija je na voljo pri virih USB in SD.

Ali lahko ojačevalnik uporabljam s televizorjem?

Da, priključite avdio izhod televizorja na enega od linijskih vhodov ojačevalnika: AUX, DVD ali CD (prek RCA kablov). Nato izberite ustrezen vhod z izbirnikom vhoda ali daljinskim upravljalnikom. Prepričajte se, da je glasnost televizorja nastavljena na zmerno raven.

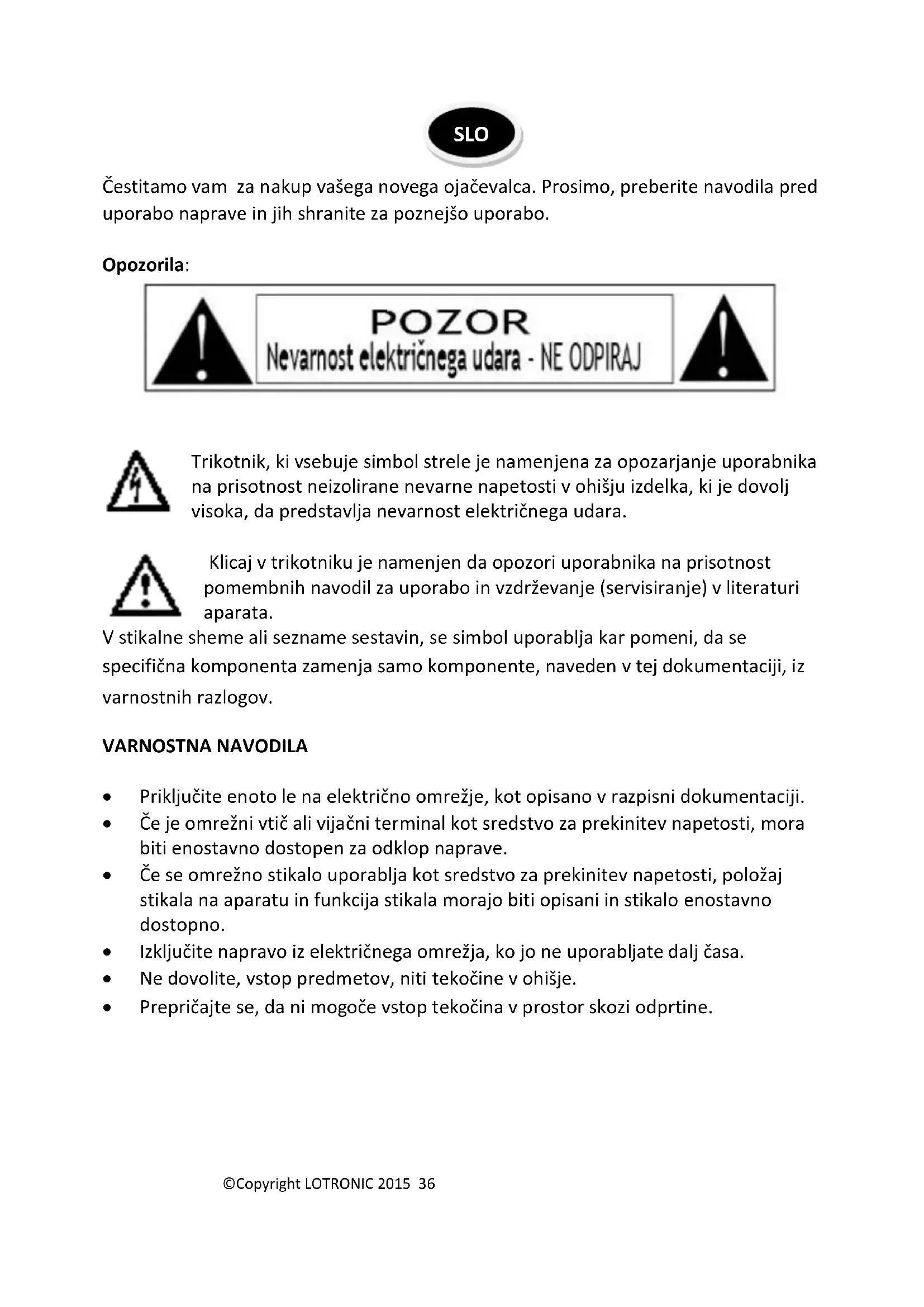

NAVODILA ZA UPORABO MAD1400BT MADISON

Čestitamo vam za nakup vašega novega ojačevalca. Prosimo, preberite navodila pred uporabo naprave in jih shranite za poznejšo uporabo.

Opozorila:

Trikotnik, ki vsebuje simbol strele je namenjena za opozarjanje uporabnika na prisotnost neizolirane nevarne napetosti v ohišju izdelka, ki je dovolj visoka, da predstavlja nevarnost električnega udara.

Klicaj v trikotniku je namenjen da opozori uporabnika na prisotnost pomembnih navodil za uporabo in vzdrževanje (servisiranje) v literaturi aparata.

V stikalne sheme ali sezname sestavin, se simbol uporablja kar pomeni, da se specifična komponenta zamenja samo komponente, naveden v tej dokumentaciji, iz varnostnih razlogov.

VARNOSTNA NAVODILA

• Priključite enoto le na električno omrežje, kot opisano v razpisni dokumentaciji.
• Če je omrežni vtič ali vijačni terminal kot sredstvo za prekinitev napetosti, mora biti enostavno dostopen za odklop naprave.
• Če se omrežno stikalo uporablja kot sredstvo za prekinitev napetosti, položaj stikala na aparatu in funkcija stikala morajo biti opisani in stikalo enostavno dostopno.
• Izključite napravo iz električnega omrežja, ko jo ne uporabljate dalj časa.
• Ne dovolite, vstop predmetov, niti tekočine v ohišje.
• Prepričajte se, da ni mogoče vstop tekočina v prostor skozi odprtine.

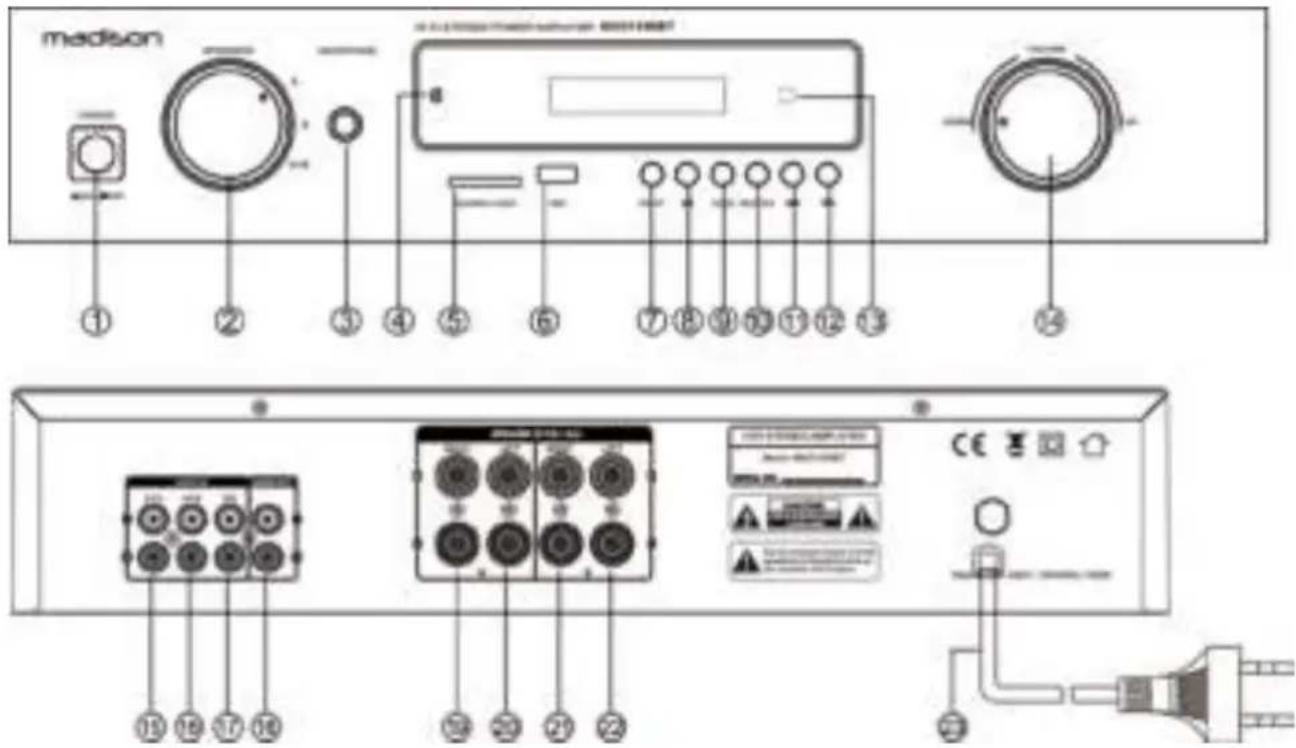

Opis sprednje in zadnje plošče

1. Stikalo za vklop/izklop
2. Izbirnik zvočniiških izhodov
3. Izhod za slušalke
4. Bluetooth antenna
5. SD card vhod
6. USB stick vhod
7. Izbirnik vhodov: USB, SD, BLUETOOTH, FM, DVD, AUX vhod
8. Predvajanje/pavza za USB/SD/BLUETOOTH
9. TONE: pritisnite da izberete visoki toni, bas in uporabite VOL gumb za prilagoditev tonov
10. Pritisnite za ponovitev trenutne skladbe/vseh skladb nae USB/SD
11. Pritisnite za izbor prejšnje skladbe. Dolgi pritisk za zmanjšanje glasnosti. V FM načinu pritisnite za izbor prejšnje postaje
12. Pritisnite za izbor naslednje skladbe. Dolgi pritisk za povečanje glasnosti V FM načinu pritisnite za izbor naslednje postaje
13. Senzor daljinskega upravljalnika
14. Master kontrola glasnosti
15. DVD Jack vhod
16. AUX Jack vhod

17. CD Jack vhod

18. AUDIO izhod

19. A izhodni kanal zvočnika Desno
20. A izhodni kanal zvočnika Levo
21. B izhodni kanal zvočnika Desno
22. B izhodni kanal zvočnika Levo
23. Napajalni kabel

Daljinski upravljalec

MUTE: Vtiša zvok Ojačevalca. Pritisnite še enkrat za preklic.

INPUT: Izbor vira vhodnega signala USB/SD, BLUETOOTH, FM, LINE IN

STOP: Zaustavi predvajanje glasbe za USB/SD

TONE: Pritisnite za izbor TREBLE, BASS in pritisnite VOL+ / VOL- za zmanjšanje/povečanje visokih ali bas

REP: Pritisnite enkrat za ponovitev trenutne skladbe na USB/SD. Pritisnite še enkrat za ponovite vseh skladb na USB/SD input.

EQ: Izbere enega od 7 EQ prednastavljenih za USB/SD glasbeni vir.

Številčnica: Pritisnite številko želene skladbe za neposredni dostop. Skladba se začne samodejno predvajati.

VOL+: Pritisnite za povečanje glasnosti

VOL-: Pritisnite za zmanjšanje glasnosti

◀: Pritisnite za izbor prejšnje skladbe/postaje

▶: Pritisnite za izbor naslednje skladbe/postaje

▶ II: Pritisnite za predvajanje/pavzo glasbe za SB/SD/BLUETOOTH vhodni vir

V FM načinu, pritisnite za vstop v samodejno iskanje in samodejno shranjevanje postaj

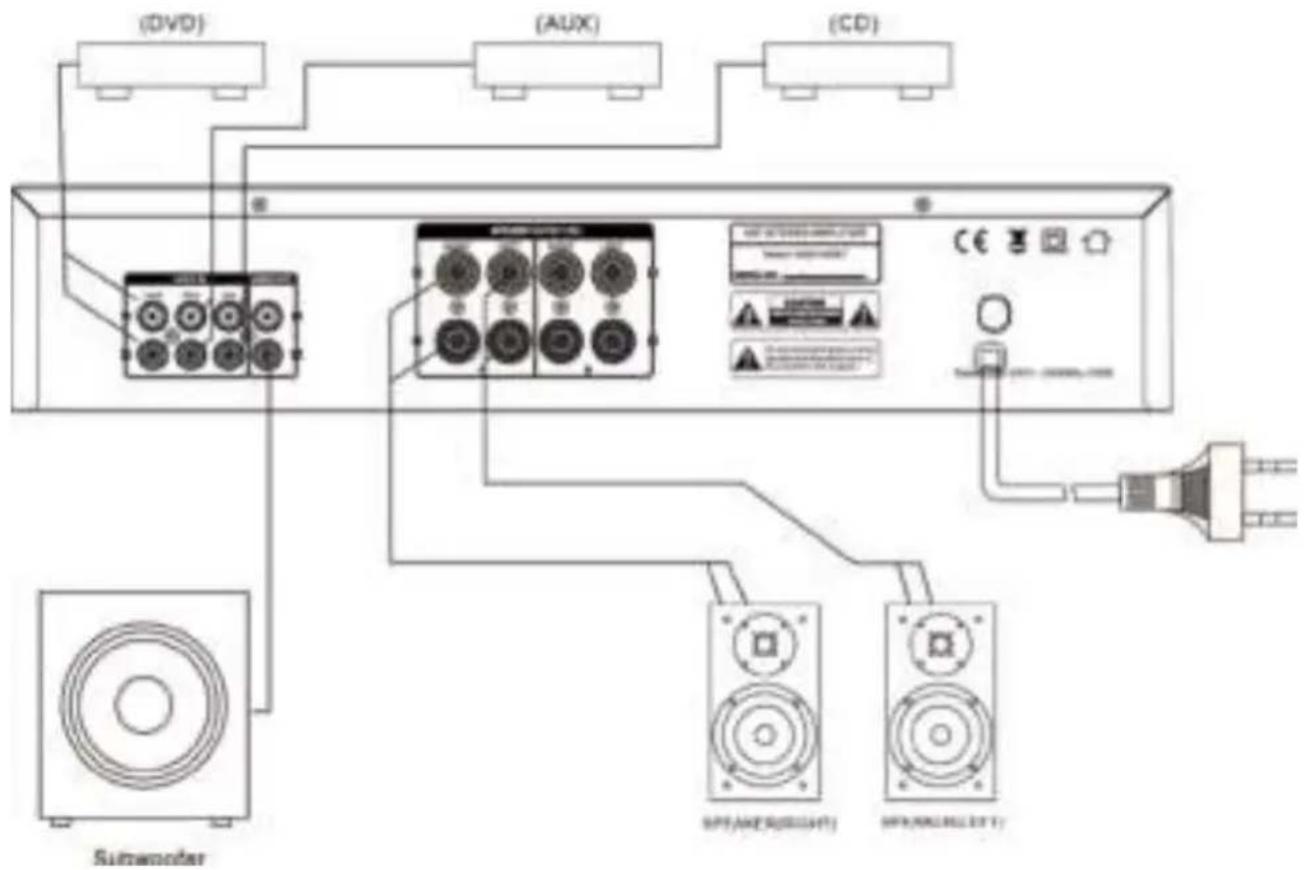

Navodila za uporabo

Pred priklopom sistema, prosim, da vse povežete pravilno po zgornji tabeli.

Prosimo, bodite posebej pozorni na polariteto. Glasnost nastavite na najmanjšo.

Obrnite stikalo za izbiro vhoda v pravilen položaj in moč aparata. Nekaj sekund kasneje enota doseže normalne delovne pogoje. Nastavite glasnost po vašem okusu.

Če varovalka pregori, se obrnite na serviserja, da zamenjajte varovalko z novo, ki je enaka originalu.

Če LED ne zasveti, ko je ojačevalnik vklopljen, to pomeni, da je napaka. Prosimo, napravo takoj izklopite in rešite problem. Vklopite napajanje znova.

Uporabite funkcijo A / B za izbiro zvočnika moči glede na vašo povezavo zvočniških kablov. Če je ojačevalnik priključen na dveh parov zvočnikov, A in B kanalov, izberite A + B položaj kanala.

Opozorilo: Ne priključujte 2 para 4 omskih zvočnikov hkrati na A in B izhode Ojačevalca.

Bluetooth povezava

Pritisnite gumb INPUT na daljinskem upravljalcu ali napravi za izbiro BLUETOOTH funkcije. Vklopite Bluetooth funkcijo na vaši napravi (mobilni telefon, tablica), poiščite Bluetooth naprave. Bluetooth ime za ta ojačevalec je MAD1400BT, seznanite vašo mobilno napravo z MAD1400BT. Kos ta povezani, lahko predvajate vašo glasbo.

FM: Zvočniški kabel deluje kot FM antena. Če želite izboljšati FM sprejem, prilagodite položaj zvočniških kablov.

Odpravljanje težav

Če ojačevalec ne deluje pravilno, preverite točke v spodnji tabeli. Če to ne reši problema, se obrnite na prodajalca.

Problem	Vzrok	Rešitev
Ni zvoka	Slaba povezava zvočnikovNapačen priklop avdio vhod vtičniceSlaba povezava omrežnega kablaGlasnost na minimumuIzbira zvočnikov ni v pravilnem položaju	Priključite varnoPreverite vhodno avdio vtičnicopriključite napajalni kabel pravilnoNastavite glasnost na primerno ravenIzberite pravilni izhod zvočnika
Popačenje	Glasnost je premočna	Zmanjšajte glasnost na sprejemljivo raven
Zvok samo iz enega kanala	Nepopolna povezava zvočnikovNepploni vhod/izhod priključkiLevo/desno ravnovesje izključeno na eni strani	Priključite varnoPriključite varnoPrilagodite ravnovesje, ustrezno

Tehnični podatki

Frekvenčni Razpon....30Hz – 20kHz

1. Zgornji podatki so le za referenco.
2. Zasnova in specifikacije se lahko spremenijo brez predhodnega obvestila

Dodatki:

1x Navodila za uporabo 1x 2-phono / 2-phono kabel (1.5m)

Električni izdelki se ne smejo odlagati v gospodinjske odpadke. Prosimo, da jih pripeljete do reciklažnega centra. Vprašajte vaše lokalne oblasti ali svojega prodajalca o načinu za začetek izvajanja.
