Produkttyp	Stereo-Verstärker-Receiver
Marke	Madison
Modell	MAD1400BT
RMS-Ausgangsleistung	2 x 140 W an 4 Ω / 2 x 100 W an 8 Ω
Gesamtklirrfaktor	<2 % (30 Hz – 20 kHz)
Frequenzgang	30 Hz – 20 kHz
Signal-Rausch-Verhältnis	>77 dB (A-bewertet)
Nenneingangspegel	500 mV
Lastimpedanz	4 Ω
FM-Bereich	87,5 – 107,5 MHz
Leistungsaufnahme	<130 W
Stromversorgung	220-240 V~ 50/60 Hz
Gewicht	5,3 kg
Anschlussmöglichkeiten	Bluetooth, USB, SD, FM, Line-Eingänge (AUX, DVD, CD)
Funktionen	USB/SD-Player, FM-Radio, Fernbedienung, Höhen-/Tiefenregelung, 7-Modus-Equalizer
Mitgeliefertes Zubehör	Bedienungsanleitung, Fernbedienung
Sicherheit	Nicht öffnen, nicht Feuchtigkeit aussetzen
Pflege	Vor Reinigung Netzstecker ziehen, trockenes Tuch verwenden
Reparierbarkeit	Qualifiziertem Techniker überlassen, Sicherung nur durch Fachpersonal austauschbar

Häufig gestellte Fragen - MAD1400BT MADISON

Wie verbinde ich ein Bluetooth-Gerät mit dem Verstärker?

Drücken Sie INPUT auf der Fernbedienung oder der Frontblende und wählen Sie BLUETOOTH. Aktivieren Sie Bluetooth auf Ihrem Gerät (Smartphone, Tablet) und suchen Sie nach Geräten in der Nähe. Der Verstärker erscheint unter dem Namen MAD1400BT. Koppeln Sie und hören Sie Ihre Musik. Stellen Sie sicher, dass der Verstärker im Bluetooth-Modus ist.

Was tun, wenn der Verstärker nicht einschaltet?

Überprüfen Sie zuerst, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass der Hauptschalter auf ON steht. Wenn die LED nicht leuchtet, liegt möglicherweise eine interne Störung vor. Schalten Sie sofort aus und kontaktieren Sie einen qualifizierten Techniker. Versuchen Sie nicht, das Gehäuse zu öffnen.

Wie stelle ich Höhen und Tiefen ein?

Drücken Sie die Taste TONE auf der Fernbedienung oder der Frontblende. Benutzen Sie den Lautstärkeregler (oder VOL+ / VOL- auf der Fernbedienung), um TREBLE (Höhen) oder BASS (Tiefen) einzustellen. Drücken Sie erneut TONE, um zwischen den beiden umzuschalten.

Kann ich zwei Lautsprecherpaare gleichzeitig anschließen?

Ja, wenn Sie zwei Lautsprecherpaare haben, schließen Sie diese an die Ausgänge A und B an. Benutzen Sie den Lautsprecherwahlschalter, um A, B oder A+B zu wählen. Achtung: Schließen Sie nicht zwei Paare von 4-Ω-Lautsprechern gleichzeitig an A+B an, da die Gesamtimpedanz unter den zulässigen Mindestwert fallen würde.

Was ist die maximale Leistung des Verstärkers?

Die RMS-Ausgangsleistung beträgt 2 x 140 W an 4 Ω und 2 x 100 W an 8 Ω. Der Gesamtklirrfaktor liegt unter 2 % im Frequenzbereich 30 Hz – 20 kHz.

Wie benutze ich das FM-Radio?

Wählen Sie FM als Eingangsquelle über den Wahlschalter oder die Fernbedienung. Für einen automatischen Sendersuchlauf drücken Sie die Taste ▶ II (Wiedergabe/Pause) im FM-Modus. Benutzen Sie die Tasten ◀ und ▶▶, um zwischen den gespeicherten Sendern zu navigieren. Das Lautsprecherkabel dient als Antenne; bewegen Sie es, um den Empfang zu verbessern.

Was tun bei Verzerrungen des Tons?

Verzerrungen sind in der Regel auf eine zu hohe Lautstärke zurückzuführen. Reduzieren Sie die Lautstärke auf ein akzeptables Niveau. Überprüfen Sie auch, ob die Lautsprecher richtig angeschlossen sind und die Impedanz passt. Wenn das Problem weiterhin besteht, verringern Sie den Eingangspegel der Quelle.

Der Ton kommt nur aus einer Seite, was tun?

Überprüfen Sie die Lautsprecheranschlüsse (Polarität und guten Kontakt). Stellen Sie sicher, dass die Audio-Eingangskabel richtig eingesteckt sind. Wenn Sie eine Stereoquelle verwenden, überprüfen Sie die Balance links/rechts: sie sollte zentriert sein. Sie können die Balance über das TONE-Menü einstellen (nicht beschrieben, aber normalerweise über die Fernbedienung zugänglich).

Wie wiederhole ich einen Titel von USB oder SD?

Drücken Sie einmal die Taste REP (oder die Wiederholungstaste), um den aktuellen Titel zu wiederholen. Drücken Sie ein zweites Mal, um alle Titel zu wiederholen. Drücken Sie ein drittes Mal, um zum Normalmodus zurückzukehren. Diese Funktion steht für USB- und SD-Quellen zur Verfügung.

Kann ich den Verstärker mit einem Fernseher verwenden?

Ja, schließen Sie den Audioausgang Ihres Fernsehers an einen der Line-Eingänge des Verstärkers an: AUX, DVD oder CD (über RCA-Kabel). Wählen Sie dann den entsprechenden Eingang mit dem Eingangswahlschalter oder der Fernbedienung. Stellen Sie sicher, dass die Lautstärke des Fernsehers auf einem moderaten Pegel eingestellt ist.

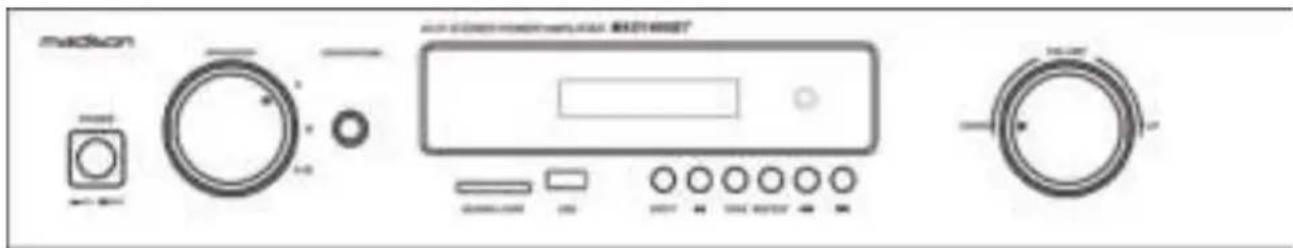

BEDIENUNGSANLEITUNG MAD1400BT MADISON

HIFI STEREOVERSTÄRKER

HIFI STEREOVERSTERKER

AMPLIFICADOR HIFI STEREO

AMPLIFICATOR HIFI STEREO

OJAČEVALEC

Herzlichen Glückwunsch zum Kauf Ihres neuen Verstärkers. Bitte lesen Sie die Anleitung vor der ersten Inbetriebnahme durch und bewahren Sie sie für spätere Bezugnahme auf.

Warnhinweise:

WARNING!

Der Blitz im Dreieck weist den Bediener auf gefährliche, nicht isolierte Spannungen im Gehäuseinneren hin, die stark genug sind, um einen elektrischen Schlag zu verursachen.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Hinweise in der Betriebsanleitung hin.

In Schaltplänen und Teilelisten werden einige Teile durch Symbole gekennzeichnet, die nur durch spezifische Komponenten in der Begleitdokumentation ersetzt werden dürfen.

SICHERHEITSHINWEISE

• Das Gerät nur an eine Stromquelle anschließen, die den Angaben in den technischen Daten entspricht.
• Wenn der Stecker zum Ein- und Ausschalten des Geräts benutzt wird, muss dieser jederzeit leicht zugänglich sein.
• Wen ein Schalter zur Entkopplung des Geräts benutzt wird, muss dieser deutlich gekennzeichnet sein..
• Bei längerem Nichtgebrauch Gerät vom Netz trennen.
• Es dürfen keine Gegenstände und Flüssigkeiten ins Gehäuse dringen.
• Keine mit Flüssigkeiten gefüllten Behälter wie Vasen auf das Gehäuse stellen.

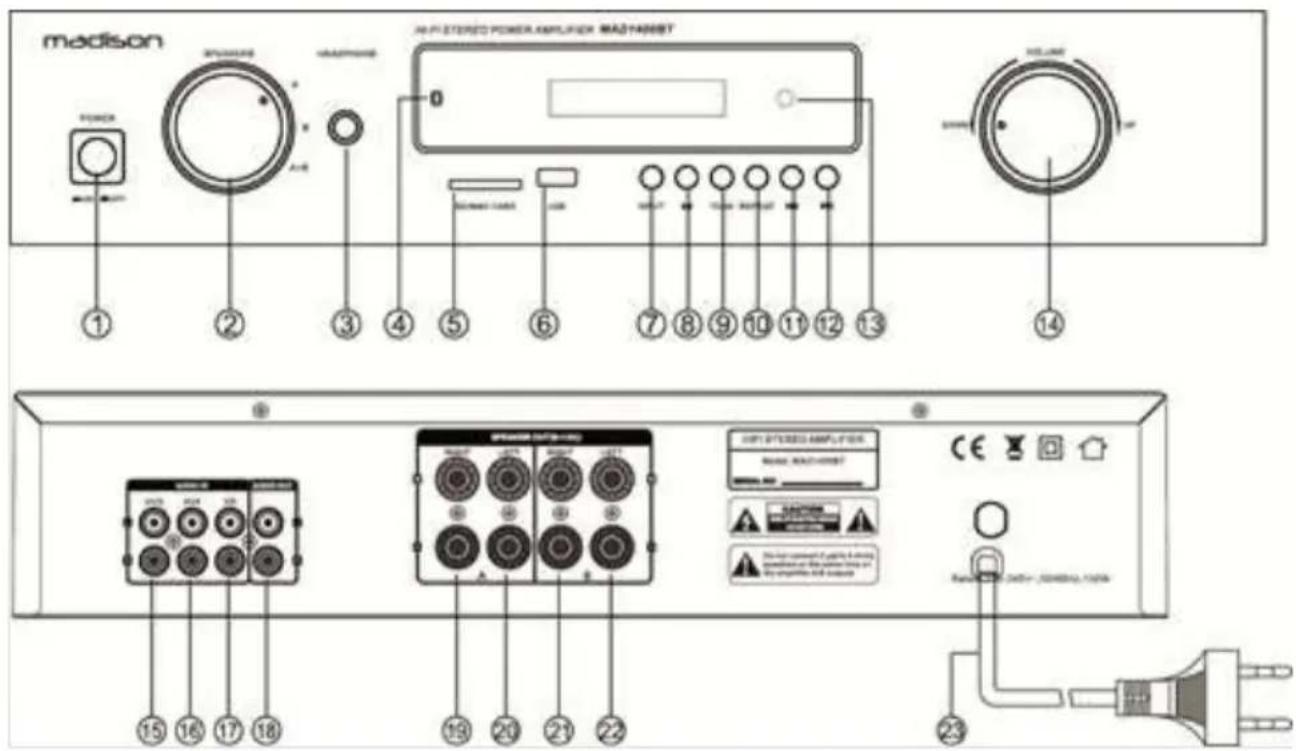

Beschreibung der Front- und Rückseite

1. Hauptschalter
2. Lautsprecherausgangswahlschalter
3. Kopfhörerausgang
4. Bluetooth Antenne
5. SD Eingang
6. USB Eingang
7. Eingangswahlschalter für USB, SD, Bluetooth, FM, DVD, AUX Eingang
8. Abspielen/Pausieren der Musik vom USB, SD und Bluetooth Eingang
9. Klangregler: Drücken, um zwischen Bass und Treble zu wählen. Dann den Wert mit dem Lautstärkeregler einstellen
10. Wiederholung des laufenden Titels, Wiederholung aller Titel im USB/SD Speicher
11. Kurz drücken, um den vorigen Titel zu wählen, lang drücken, um die Lautstärke zu verringern.

Im FM Betrieb: Wahl des vorigen Senders

1. Kurz drücken, um den folgenden Titel zu wählen, lang drücken, um die Lautstärke zu erhöhen.

Im FM Betrieb: Wahl des folgenden Senders

1. Sensor der Fernbedienung
2. Master Lautstärkeregler
3. DVD Eingangsbuchse

4. AUX Eingangsbuchse

5. CD Eingangsbuchse

6. Audio Ausgang
7. Rechter LS-Ausgang Kanal A
8. Linker LS-Ausgang Kanal A
9. Rechter LS-Ausgang Kanal B
10. Linker LS-Ausgang Kanal B
11. Netzkabel

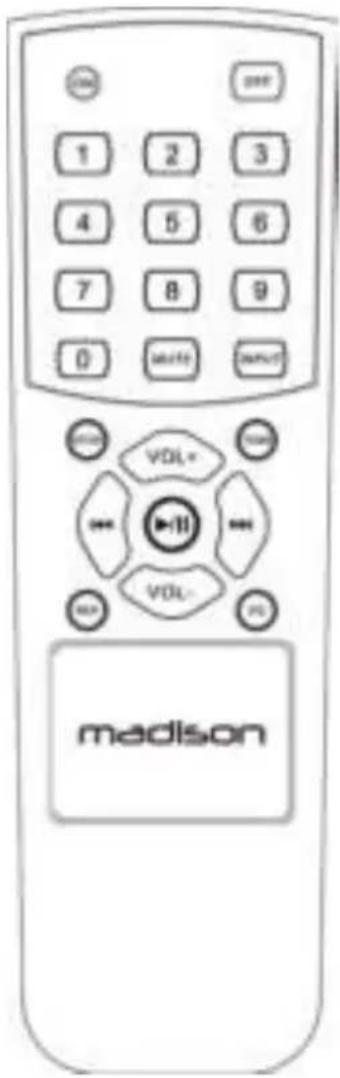

Fernbedienung

ON: Schaltet den Verstärker ein.

OFF: Schaltet den Verstärker aus

MUTE: Tonstopp. Zum Zuschalten des Tons erneut die Taste drücken.

INPUT: Wählt die Eingangsquelle unter USB/SD, BLUETOOTH, FM, LINE IN

STOP: Abspielstopp vom USB/SD Medium

TONE: Drücken, um TREBLE oder BASS zu wählen. Dann mit der VOL+ / VOL- Taste den Wert erhöhen bzw. vermindern.

REP: Einmal drücken, um den laufenden Titel zu wiederholen. Erneut drücken, um alle Titel im USB/SD Speicher zu wiederholen.

EQ: Wählen Sie einen der 7 vorprogrammierten Musikstile für die Titel im USB/SD Speicher.

Nummerntasten: Die Nummer des gewünschten Titels eingeben. Dieser wird automatisch sofort abgespielt.

VOL+: Erhöht die Lautstärke

VOL-: Vermindert die Lautstärke

◀: Wahl des vorigen Titels/Senders

▶: Wahl des folgenden Titels/Senders

▶ II : Abspielen/pausieren des Titels vom USB/SD/Bluetooth Eingang

Im FM Betrieb startet der automatische Suchlauf und

Speichern der Sender.

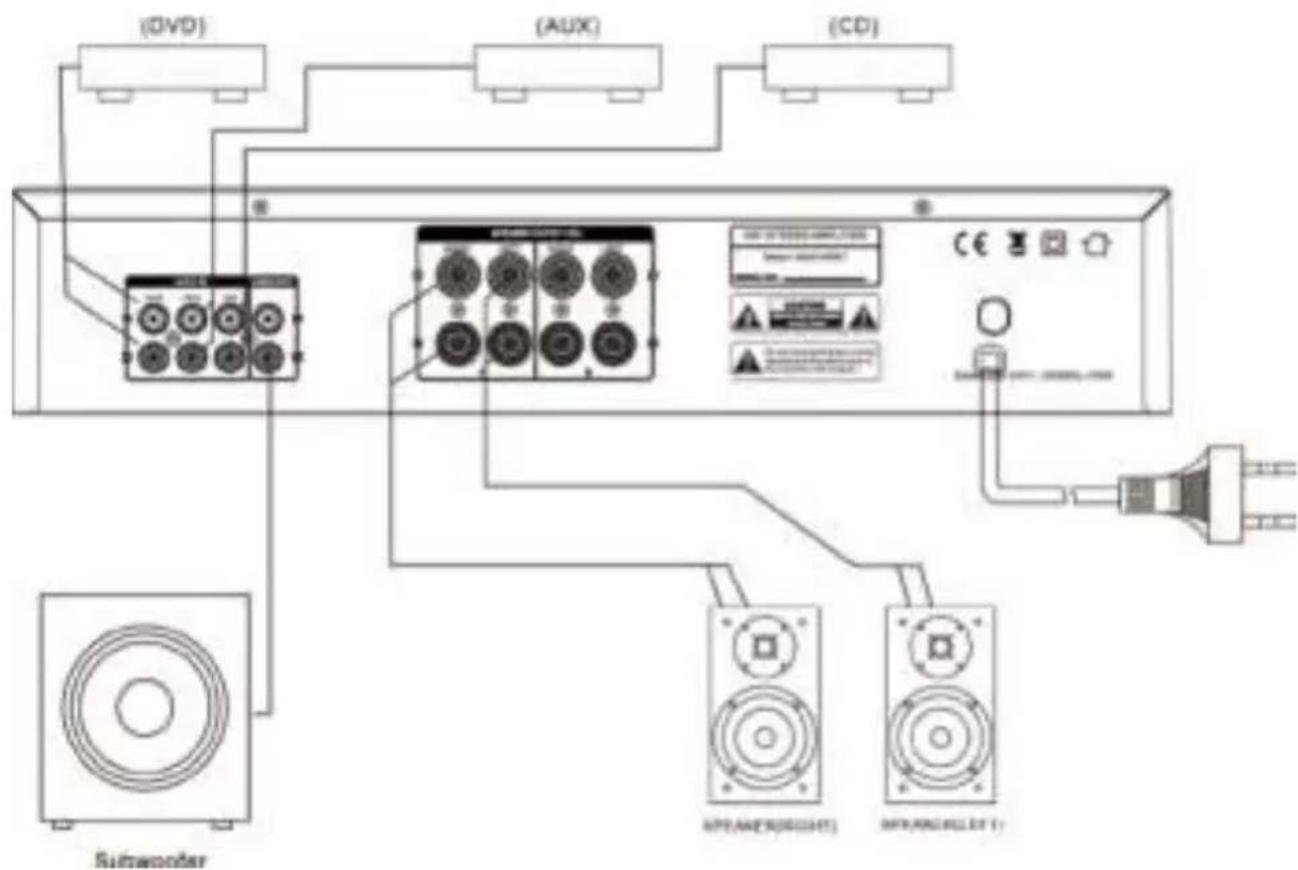

Bedienung

Vor dem Einschalten der Anlage erst alle Anschlüsse vornehmen. Bitte achten sie besonders auf die richtige Polarität.

Alle Lautstärkeregler ganz herunterfahren.

Den Eingangswahlschalter auf die entsprechende Eingangsquelle stellen und Gerät einschalten. Nach einigen Sekunden ist das Gerät voll betriebsbereit. Stellen sie die Lautstärke nach Ihren Wünschen ein.

Falls einmal die Sicherung durchbrennt, wenden Sie sich an einen erfahrenen Techniker. Die neue Sicherung muss der alten in jeder Hinsicht entsprechen.

Wenn die LED beim Einschalten des Verstärkers nicht aufleuchtet, liegt ein Fehler vor. Schalten sie sofort wieder das Gerät aus und lösen Sie das Problem. Danach das Gerät erneut einschalten.

Stellen Sie den Kanalwahlschalter auf den Kanal ein, an den Sie Ihre Lautsprecher angeschlossen haben. Wenn an beide Kanäle Lautsprecher angeschlossen sind, stellen Sie den Schalter auf A+B ein.

Achtung, Niemals 2 Paar Lautsprecher mit 4 Ohm Impedanz gleichzeitig an den A und B Kanal anschließen.

Bluetooth Verbindung

Die INPUT Taste auf der Fernbedienung oder am Gerät drücken und die BLUETOOTH Funktion wählen. Die Bluetooth Funktion auf Ihrem Bluetooth-fähigen Gerät aktivieren und die Suche nach anderen Bluetooth Geräten starten. Der Verstärker erscheint unter dem Namen MAD1400BT. Verbindung erstellen und Musik abspielen.

FM: Das Lautsprecherkabel dient als FM Antenne. Wenn Sie den Radioempfang verbessern wollen, bewegen Sie das Lautsprecherkabel.

Fehlerdiagnose

Wenn der Verstärker nicht ordnungsgemäß funktioniert, prüfen Sie die nachstehenden Punkte. Wenn das Problem damit nicht behoben ist, wenden Sie sich bitte an Ihren Fachhändler.

Problem	Ursachen	Lösungen
Kein Ton	Schlechter LS-AnschlussSchlechter Anschluss der AudioquelleSchlechter Anschluss des NetzkabelsLautstärke ist ganz heruntergestelltKanalwahlschalter ist nicht auf den richtigen Kanal eingestellt.	LS fest anschließenAudioeingangsbuchse prüfenNetzkabel richtig anschließenLautstärke auf einen normalen Pegel einstellenDen richtigen Kanal wählen
Verzerrung	Die Lautstärke ist zu hoch	Die Lautstärke auf einen annehmbaren Pegel einstellen
Nur ein Kanal funktioniert	Unvollständiger LS-AnschlussEin- und Ausgänge sind nicht richtig angeschlossenLinks/rechts Balance ist an einer Seite aus	LS richtig anschließenAnschlüsse der Ein- und Ausgänge prüfenBalance richtig einstellen

Technische Daten

Ausgangleistung (RMS) 2 x 140W @ 4 Ohm

2 x 100W @ 8 Ohm

THD .... <2% (30-20kHz)

Frequenzgang....30Hz – 20kHz

Störabstand......>77dB (A-gewichtet)

Nom. Eingangspegel/-impedanz 500mV

FM Band 87.5-107.5MHz in 0.1MHz Schritten

Nom. Lastimpedanz ....4 Ohm

Verbrauch ....<130W

Versorgungsspannung 220-240Vac \~ 50/60Hz

Abmessungen....430 x 330 x 89mm

Nettogewicht 5,3 kg

Hinweise:

1. Die obigen Angaben sind nur Bezugswerte
2. Design und technische Daten können sich ohne Vorankündigung ändern, wenn dies zur Produktverbesserung dient.

Zubehör:

1 Anleitung

1x Fernbedienung

Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Wenden Sie sich hierzu an die örtlichen Behörden oder Ihren Fachhändler!
