BEDIENUNGSANLEITUNG PARTY200UHF MADISON

D - BEDIENUNGSANLEITUNG

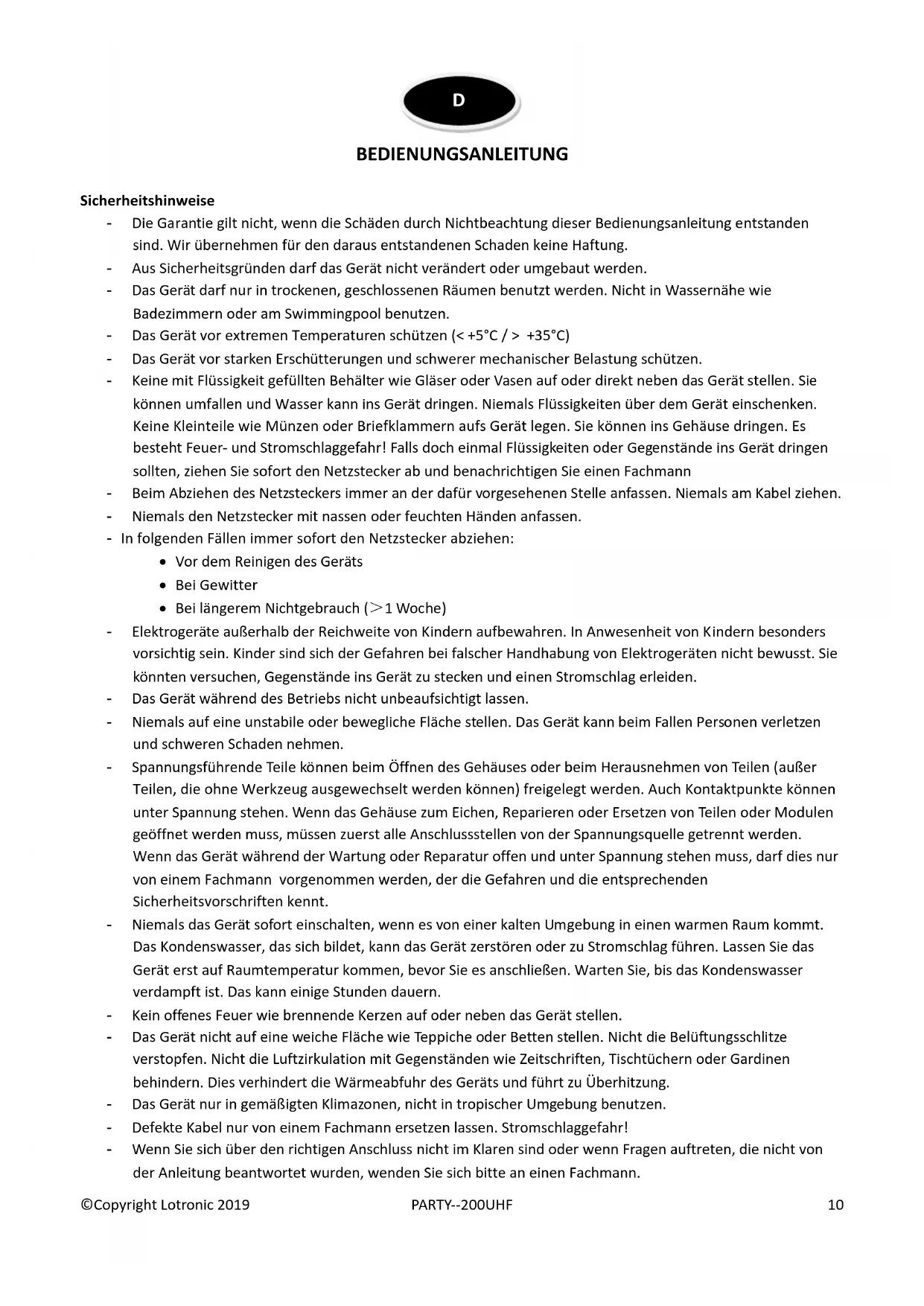

BEDIENUNGSANLEITUNG Sicherheitshinweise - Die Garantie gilt nicht, wenn die Schäden durch Nichtbeachtung dieser Bedienungsanleitung entstanden sind. Wir übernehmen für den daraus entstandenen Schaden keine Haftung. - Aus Sicherheitsgründen darf das Gerät nicht verändert oder umgebaut werden. - Das Gerät darf nur in trockenen, geschlossenen Räumen benutzt werden. Nicht in Wassernähe wie Badezimmern oder am Swimmingpool benutzen. - Das Gerät vor extremen Temperaturen schützen (< +5°C / > +35°C) - Das Gerät vor starken Erschütterungen und schwerer mechanischer Belastung schützen. - Keine mit Flüssigkeit gefüllten Behälter wie Gläser oder Vasen auf oder direkt neben das Gerät stellen. Sie können umfallen und Wasser kann ins Gerät dringen. Niemals Flüssigkeiten über dem Gerät einschenken. Keine Kleinteile wie Münzen oder Briefklammern aufs Gerät legen. Sie können ins Gehäuse dringen. Es besteht Feuer- und Stromschlaggefahr! Falls doch einmal Flüssigkeiten oder Gegenstände ins Gerät dringen sollten, ziehen Sie sofort den Netzstecker ab und benachrichtigen Sie einen Fachmann - Beim Abziehen des Netzsteckers immer an der dafür vorgesehenen Stelle anfassen. Niemals am Kabel ziehen. - Niemals den Netzstecker mit nassen oder feuchten Händen anfassen. - In folgenden Fällen immer sofort den Netzstecker abziehen:

• Vor dem Reinigen des Geräts

• Bei längerem Nichtgebrauch (＞1 Woche) - Elektrogeräte außerhalb der Reichweite von Kindern aufbewahren. In Anwesenheit von Kindern besonders vorsichtig sein. Kinder sind sich der Gefahren bei falscher Handhabung von Elektrogeräten nicht bewusst. Sie könnten versuchen, Gegenstände ins Gerät zu stecken und einen Stromschlag erleiden. - Das Gerät während des Betriebs nicht unbeaufsichtigt lassen. - Niemals auf eine unstabile oder bewegliche Fläche stellen. Das Gerät kann beim Fallen Personen verletzen und schweren Schaden nehmen. - Spannungsführende Teile können beim Öffnen des Gehäuses oder beim Herausnehmen von Teilen (außer Teilen, die ohne Werkzeug ausgewechselt werden können) freigelegt werden. Auch Kontaktpunkte können unter Spannung stehen. Wenn das Gehäuse zum Eichen, Reparieren oder Ersetzen von Teilen oder Modulen geöffnet werden muss, müssen zuerst alle Anschlussstellen von der Spannungsquelle getrennt werden. Wenn das Gerät während der Wartung oder Reparatur offen und unter Spannung stehen muss, darf dies nur von einem Fachmann vorgenommen werden, der die Gefahren und die entsprechenden Sicherheitsvorschriften kennt. - Niemals das Gerät sofort einschalten, wenn es von einer kalten Umgebung in einen warmen Raum kommt. Das Kondenswasser, das sich bildet, kann das Gerät zerstören oder zu Stromschlag führen. Lassen Sie das Gerät erst auf Raumtemperatur kommen, bevor Sie es anschließen. Warten Sie, bis das Kondenswasser verdampft ist. Das kann einige Stunden dauern. - Kein offenes Feuer wie brennende Kerzen auf oder neben das Gerät stellen. - Das Gerät nicht auf eine weiche Fläche wie Teppiche oder Betten stellen. Nicht die Belüftungsschlitze verstopfen. Nicht die Luftzirkulation mit Gegenständen wie Zeitschriften, Tischtüchern oder Gardinen behindern. Dies verhindert die Wärmeabfuhr des Geräts und führt zu Überhitzung. - Das Gerät nur in gemäßigten Klimazonen, nicht in tropischer Umgebung benutzen. - Defekte Kabel nur von einem Fachmann ersetzen lassen. Stromschlaggefahr! - Wenn Sie sich über den richtigen Anschluss nicht im Klaren sind oder wenn Fragen auftreten, die nicht von der Anleitung beantwortet wurden, wenden Sie sich bitte an einen Fachmann. D©Copyright Lotronic 2019 PARTY--200UHF 11 FEATURES

1. Gleichzeitiger Anschluss der Ausgänge: Die asymmetrische 6,35mm Klinkenbuchse und die symmetrischen

XLR Ausgänge können gleichzeitig an verschiedene Fremdgeräte angeschlossen werden.

2. Reichweite: UHF Sender können bis zu 30m Entfernung zum Empfänger arbeiten.

3. Geräuschunterdrückung: Der Squelch-Schaltkreis analysiert die Signalstärke und –qualität, um Störungen

durch Hochfrequenzen aus der Umgebung zu vermeiden.

4. Batterieanzeige: Eine rote Leuchte auf dem Mikrofon warnt den Benutzer, wenn nur noch weniger als 1

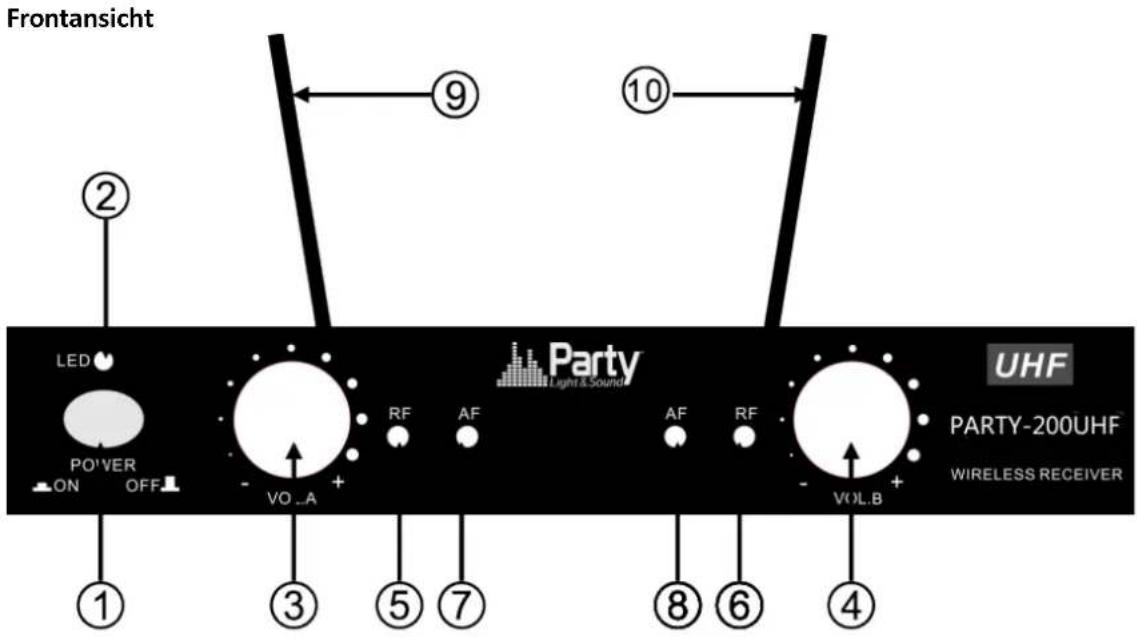

Stunde Batteriespannung bleibt. EMPFÄNGER Frontansicht

1. Betriebsschalter: Zum Ein- und Ausschalten des Empfängers.

2. Betriebsanzeige: Leuchtet, wenn das Gerät eingeschaltet ist.

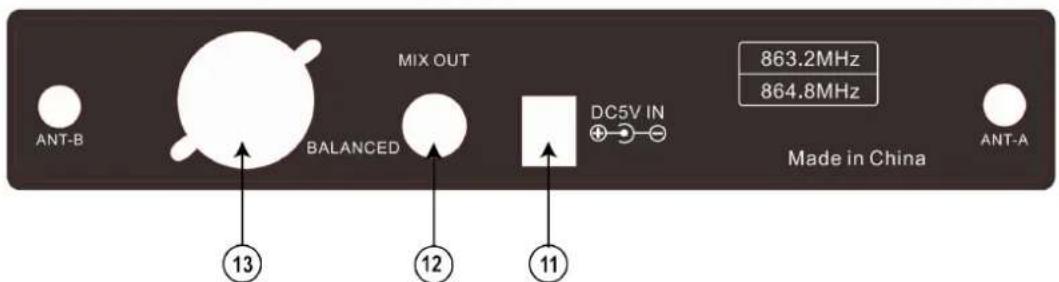

3 & 4. Lautstärkeregler von Kanal 1 und 2 5 & 6. “RF” Pegelanzeige: Leuchtet beim Empfang eines RF Signals vom Sender 7 & 8. “AF” Pegelanzeiger: Zeigt den Pegel des drahtlosen Audiosignals an. 9 & 10. Antenne von Kanal 1 & 2 Rückansicht

11. DC Eingangsbuchse: Zum Anschluss des DC Steckers vom Netzteil an den Empfänger.

12. 6.35mm Klinkenausgangsverbinder: Audiokabel von dieser Buchse an den Eingang eines Verstärkers, Mischpults

13. Symmetrischer XLR Ausgang: Audiokabel von dieser Buchse an den Eingang eines Verstärkers, Mischpults u.ä.

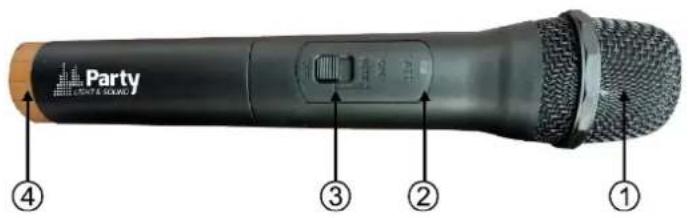

anschließen.©Copyright Lotronic 2019 PARTY--200UHF 12 MIKROFONSENDER

1. Gitter: Schützt die Kapsel und reduziert Atem-

2. Batterieanzeige: Die Anzeige leuchtet, wenn die

Batterien ersetzt werden müssen.

4. Farbkappe zur besseren Erkennung des Mikrofons

EINSETZEN DER BATTERIEN INS MIKROFON

Batteriefach durch Schieben des Deckels öffnen. Zwei AA Batterien polungsrichtig ins Fach legen und Deckel wieder schließen.

ANSCHLUSS DER ANLAGE

1. Anschluss der Stromversorgung: Den DC Stecker des Netzteils in die DC Buchse auf der Rückseite des Empfängers

stecken. Den AC Stecker in eine geeignete Netzsteckdose stecken.

2. Antenne: Die Antennen in einem Winkel von 90° ausrichten.

3. Audioverbindung: Den entsprechenden Ausgang des Empfängers über ein 6,35mm Klinkenkabel oder ein XLR Kabel

an den Eingang eines Verstärkers, Mischpult o.ä. anschließen.

OPTIMIERUNG DES EMPFANGS

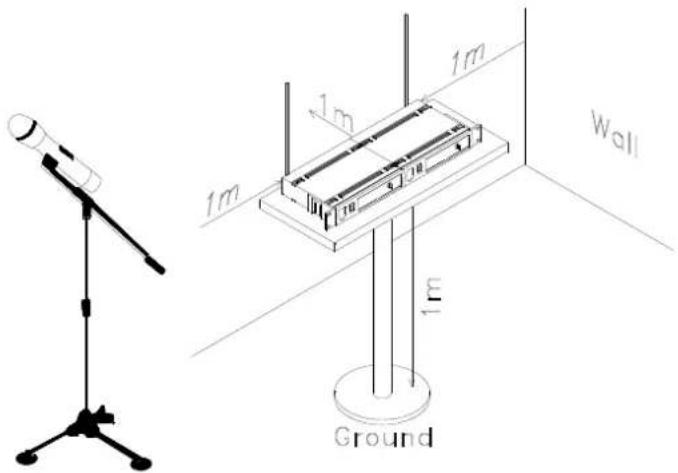

Das Mikrofon muss immer in Sichtweite von den Empfangsantennen sein. Den Abstand zwischen Sender und Empfänger so kurz wie möglich halten. Die Empfangsantennen nicht in der Nähe von Metallflächen und Hindernissen platzieren. Batteriespannung überwachen und Batterien auswechseln sobald die Anzeige leuchtet. Wenn mehrere Empfänger gestapelt oder in ein Geräterack eingebaut werden, dürfen sich die Antennen weder berühren noch kreuzen. Vor dem Einsatz der Anlage einen Gehtest im Betriebsbereich durchführen, um „tote“ Punkte zu identifizieren. Falls tote Punkte gefunden werden, den Standort des Empfängers wechseln. Wenn die toten Punkte weiterhin bestehen, markieren sie diese und vermeiden Sie sie während der Vorführung. Den Empfänger in 1m Entfernung vom Boden aufstellen und mindestens 1m Freiraum um den Empfänger lassen. FEHLERDIAGNOSE Problem Anzeige Lösung Kein Ton Rote Anzeige auf dem Sender blinkt nicht Den Ein/Aus Schalter des Mikrofons auf ON stellen. Prüfen, ob die Batterien polungsrichtig eingelegt sind. Wenn die Batterien richtig eingesetzt sind, Batterien durch neue ersetzen. Kein Ton Rote Betriebsanzeige auf dem Empfänger ist aus Prüfen, ob das Netzteil richtig an den Netzstecker und den DC Eingang angeschlossen wurde. Prüfen, ob die Netzsteckdose die richtige Spannung liefert. Kein Ton Die Signalanzeigen A/B auf dem Empfänger leuchten Lautstärke auf dem Empfänger erhöhen. Ausgangsverbindungen vom Empfänger zu©Copyright Lotronic 2019 PARTY--200UHF 13 Fremdgeräten prüfen. Kein Ton Die Signalanzeigen A/B auf dem Empfänger sind aus. Die Betriebsleuchten auf dem Sender und Empfänger leuchten Prüfen, ob die Frequenz auf Sender und Empfänger dieselbe ist. Entfernung zwischen Sender und Empfänger vermindern Verzerrschwelle steigt allmählich Die Signalanzeigen A/B auf dem Empfänger und Batterieanzeige auf dem Sender leuchten Batterien des Mikrofons wechseln Störgeräusche Signalanzeigen A/B leuchten Potentielle Störquellen suchen und ausschalten, entfernen oder ein Funksystem mit einer anderen Sendefrequenz benutzen. Vorübergehende Tonunterbrechung, wenn der Sender im Sendebereich bewegt wird Signalanzeigen A/B auf dem Empfänger sind während des Tonausfalls aus Standort des Empfängers wechseln und einen Gehtest durchführen. Wenn die Tonausfälle weiterhin bestehen, Stellen markieren und während der Vorführung vermeiden.

TECHNISCHE DATEN DER ANLAGE

Trägerfrequenzbereich ......................................................................................... 863.2 & 864.8MHzMHz Max. RF Leistung .......................................................................................................................... 4,29mW Reichweite .............................................................................................................................. 30m typisch Audiofrequenzbereich.................................................................................................. 40-15.000Hz ±3dB THD ................................................................................................................................................... <0,5%

TECHNISCHE DATEN DES EMPFÄNGERS

Versorgung ................................................................................. 220-240Vac über mitgeliefertes Netzteil Netzteil ............................................................................................................................. 5Vdc nom. 10W Signal/Rauschverhältnis ................................................................................................................... >80dB Nachbarkanalunterdrückung ........................................................................................................... >80dB Spiegel- & Nebenempfangsdämpfung ............................................................................................. >80dB Empfangsempfindlichkeit ................................................................................................................. >5dBu

TECHNISCHE DATEN DES MIKROFONS

WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Wenden Sie sich hierzu an die örtlichen Behörden oder Ihren Fachhändler!©Copyright Lotronic 2019 PARTY--200UHF 14
