BEDIENUNGSANLEITUNG MADLPRETROMKII MADISON

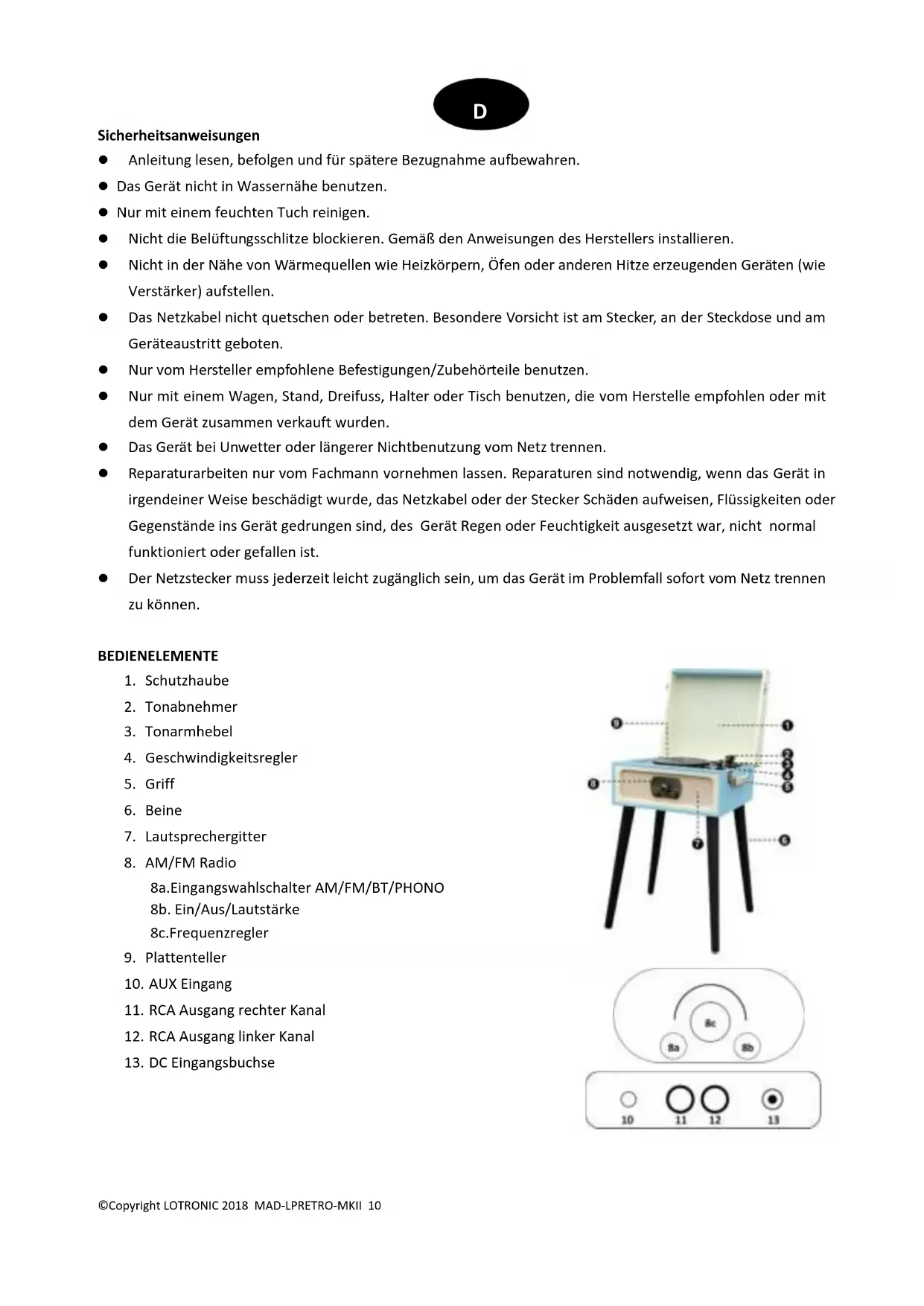

NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler à un point de collecte spécialisé. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.©Copyright LOTRONIC 2018 MAD-LPRETRO-MKII 10 Sicherheitsanweisungen Anleitung lesen, befolgen und für spätere Bezugnahme aufbewahren. Das Gerät nicht in Wassernähe benutzen. Nur mit einem feuchten Tuch reinigen. Nicht die Belüftungsschlitze blockieren. Gemäß den Anweisungen des Herstellers installieren. Nicht in der Nähe von Wärmequellen wie Heizkörpern, Öfen oder anderen Hitze erzeugenden Geräten (wie Verstärker) aufstellen. Das Netzkabel nicht quetschen oder betreten. Besondere Vorsicht ist am Stecker, an der Steckdose und am Geräteaustritt geboten. Nur vom Hersteller empfohlene Befestigungen/Zubehörteile benutzen. Nur mit einem Wagen, Stand, Dreifuss, Halter oder Tisch benutzen, die vom Herstelle empfohlen oder mit dem Gerät zusammen verkauft wurden. Das Gerät bei Unwetter oder längerer Nichtbenutzung vom Netz trennen. Reparaturarbeiten nur vom Fachmann vornehmen lassen. Reparaturen sind notwendig, wenn das Gerät in irgendeiner Weise beschädigt wurde, das Netzkabel oder der Stecker Schäden aufweisen, Flüssigkeiten oder Gegenstände ins Gerät gedrungen sind, des Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder gefallen ist. Der Netzstecker muss jederzeit leicht zugänglich sein, um das Gerät im Problemfall sofort vom Netz trennen zu können. BEDIENELEMENTE

4. Geschwindigkeitsregler

7. Lautsprechergitter

8a.Eingangswahlschalter AM/FM/BT/PHONO 8b. Ein/Aus/Lautstärke 8c.Frequenzregler

11. RCA Ausgang rechter Kanal

12. RCA Ausgang linker Kanal

13. DC Eingangsbuchse

D©Copyright LOTRONIC 2018 MAD-LPRETRO-MKII 11 USB/SD Bedienfeld Auf diesem Bedienfeld befinden sich die Bedienelement für USB und SD Medien. Der Benutzer kann die Musik von beiden Medien abspielen oder Musik von einer Vinylschallplatte oder dem AUX Eingang auf den Medien speichern. : Zurück zum vorigen Titel : Weiter zum nächsten Titel MODE: Kurz drücken, um zwischen USB/SD & BT umzuschalten : Kurz drücken zum Abspielen oder Pausieren. Gedrückt halten, um den laufenden Titel zu löschen. Im REC Betrieb, stoppt die Taste die Aufnahme. BT Bedienung: Wenn der Tonarm auf der Stütze liegt, ist die Bluetooth Funktion automatisch eingestellt, bis die MODE Taste gedrückt wird, um zwischen USB/SD und BT umzuschalten. Bemerkungen Wenn beim Einschalten des Geräts bereits ein USB oder SD Medium eingesteckt war, wird automatisch die Musik vom USB/SD Medium abgespielt. MODE Taste drücken, um in Bluetooth Modus zu schalten. Um ein Musikstück vom USB/SD Medium zu löschen muss die Play/Pause Taste gedrückt werden, bis die Musik stoppt. Um Musik von einer Vinylschallplatte aufzunehmen, die MODE Taste mindestens 3 Sekunden lang drücken, um die Aufnahme zu starten. Play/Pause Taste drücken, um die Aufnahme zu stoppen. Tonarm auf die Armstützen legen, um die Aufnahme vom USB/SD Medium abzuspielen. Erneut die MODE Taste drücken, um die Aufnahme erneut abzuspielen.

Sie können die Beine wie nebenstehend gezeigt anschrauben und das Gerät als kleinen Schrank aufstellen oder direkt ohne die Beine auf einen Tisch oder ein Regal stellen. HINWEIS: Wenn das Gerät direkt auf einen Tisch gestellt wird, befestigen Sie bitte die mitgelieferten Gummifüße. STROMANSCHLUSS Das mitgelieferte Netzteil an die DC Buchse (13) auf der Rückseite anschließen und das andere Ende in eine Netzsteckdose stecken.

ANSCHLUSS AN EINEN VERSTÄRKER

Die Audiobuchsen an die Eingangsbuchsen eines Mischpults oder Verstärkers anschließen. Roter Stecker an den rechten Kanaleingang Weißer Stecker an den linken Kanaleingang. Plattenspieler

1. Die seitlichen Verschlüsse entriegeln und die Haube hochklappen. Prüfen ob der Tonabnehmer auf dem

Tonarm verriegelt ist.©Copyright LOTRONIC 2018 MAD-LPRETRO-MKII 12

2. Schutzkappe von der Nadel entfernen.

3. Vinylschallplatte auf den Plattenteller legen. Für 45-er Schallplatten den Adapter benutzen.

4. Umdrehung einstellen (33/45/78 RPM).

5. Gerät einschalten. Bitte beachten Sie, dass der Ein/Aus Schalter ebenfalls der Lautstärkeregler ist.

6. Tonarm entriegeln.

7. Den Tonarm mittels des Tonarmhebel anheben und über die gewünschte Stelle auf der Schallplatte

stellen. Der Plattenteller dreht sich nun.

8. Mit dem Tonarmhebel vorsichtig den Tonabnehmer auf die Schallplatte legen.

9. Am Ende der Platte stoppt der Plattenteller automatisch, wenn der automatische Stoppschalter auf ON

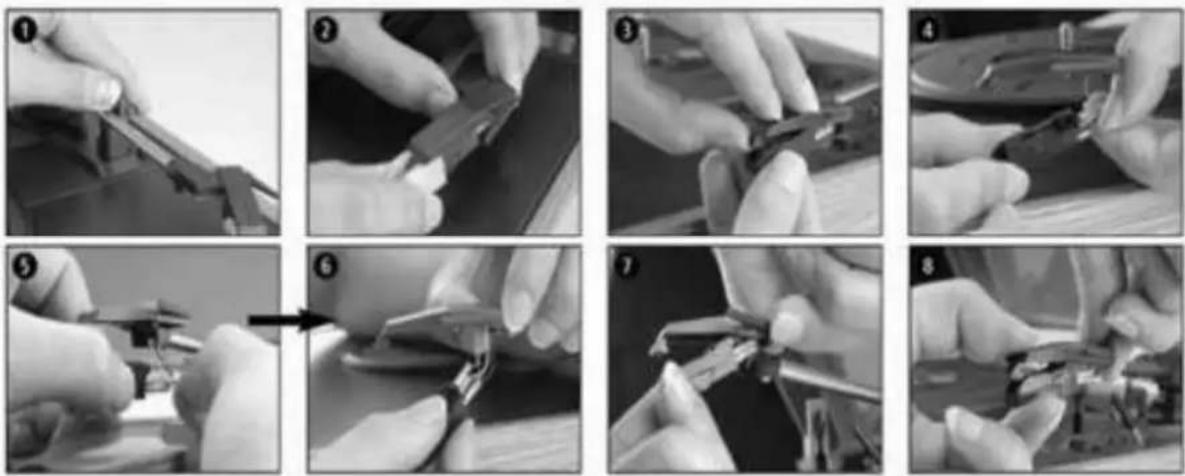

steht. Auf OFF stellen, wenn sich der Teller weiter drehen soll. Hinweis: Wenn die Schallplatte stoppt bevor der letzte Titel zu Ende ist, stellen Sie den AUTO-STOP Schalter auf OFF. Die Schallplatte wird nun bis zu Ende abgespielt, Sie müssen jedoch den Plattenspieler manuell anhalten. AUTO-STOPP Wenn eine Platte zu Ende ist, kann sie mit dem AUTO-STOP ON/OFF Schalter gesteuert werden. Tonarm anheben und auf die Stütze legen. Schutzkappe auf die Nadel setzen und den Tonarm verriegeln. Gerät ausschalten Bluetooth Funktion Den Eingangswahlschalter auf PHONO/BT stellen. Tonarm anheben und auf die Stütze legen. Nun ist das Gerät bereit zur Bluetooth Verbindung. Auf Ihrem Smartphone die Suche nach Bluetooth Geräten starten und MAD-RT300SP in der Liste der gefundenen Geräte wählen. In dieser Betriebsart ist die Plattenspielerfunktion automatisch ausgeschaltet. Radiofunktion Eingangswahlschalter auf AM oder FM stellen. Mit dem Frequenzregler den gewünschten Radiosender einstellen.©Copyright LOTRONIC 2018 MAD-LPRETRO-MKII 13 Ersetzen der Nadel Siehe Abb. 1-8

1. Sperre vom Tonarm entfernen.

2. Die Kappe vom Tonabnehmer entfernen, um Zugang zur Nadel zu bekommen.

3. Leicht den Tonabnehmer von der Buchse trennen.

4. Anschlussdrähte vorsichtig abziehen.

Um einen neuen Tonabnehmer einzusetzen, führen sie die Schritte 3 & 4 in umgekehrter Reihenfolge aus. Hinweis: Beim Auswechseln des Tonabnehmers besonders vorsichtig vorgehen, um weder die Nadel noch die Drähte zu beschädigen. Der Tonabnehmer muss alle 3-4 Monate Spielzeit gewechselt werden. Hinweis: Wenn Sie den Plattenspieler transportieren möchten vergessen Sie nicht, die Schutzkappe auf die Nadel zu setzen und den Tonarm auf der Stütze zu verriegeln.

Problem Lösung Das Gerät schaltet sich nicht ein Prüfen, ob das Gerät an eine geeignete Steckdose angeschlossen ist. Kein Ton POWER/VOLUME Knopf nach rechts drehen, um die Lautstärke zu erhöhen. Die Schallplatte wird nicht abgespielt Geschwindigkeitseinstellung prüfen (33 1/3, 45 oder 78 Umdr./Min). Netzteilanschluss prüfen Kein Ton über den AUX Ausgang Kabelanschluss und das externe Gerät auf seinen Betriebszustand prüfen Kein Ton über den RCA Ausgang Kabelanschlüsse prüfen Lautstärkeeinstellung auf dem Verstärker oder anderem Gerät prüfen.

WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Wenden Sie sich hierzu an die örtlichen Behörden oder Ihren Fachhändler!©Copyright LOTRONIC 2018 MAD-LPRETRO-MKII 14
