MANUAL DE UTILIZARE MADLPRETROMKII MADISON

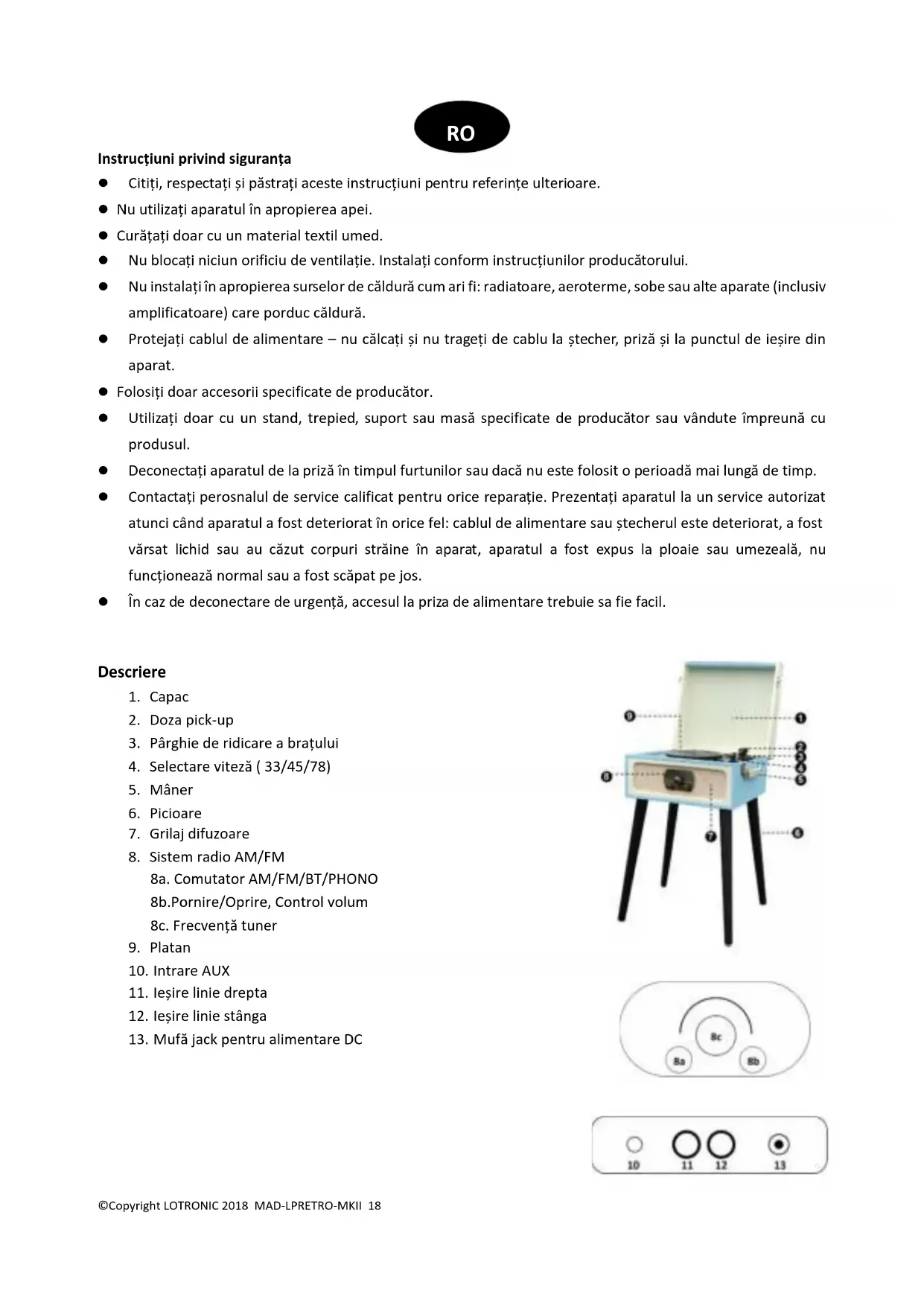

Instrucțiuni privind siguranța

• Citiți, respectați și păstrați aceste instrucțiuni pentru referințe ulterioare.
• Nu utilizati aparatul în apropierea apei.
• Curățați doar cu un material textil umed.
• Nu blocati niciun orificiu de ventilatie. Instalati conform instructiunilor producătorului.
• Nu instalați în apropierea surselor de căldură cum ari fi: radiatoare, aeroterme, sobe sau alte aparate (inclusiv amplificatoare) care porduc căldură.
• Protejati cablul de alimentare – nu călcați și nu trageți de cablu la ștecher, priză și la punctul de ieșire din aparat.
• Folosiți doar accesorii specificate de producător.
• Utilizați doar cu un stand, trepied, suport sau masă specificate de producător sau vândute împreună cu produsul.
• Deconectați aparatul de la priză în timpul furtunilor sau dacă nu este folosit o perioadă mai lungă de timp.
• Contactați perosnalul de service calificat pentru orice reparație. Prezentați aparatul la un service autorizat atunci când aparatul a fost deteriorat în orice fel: cablul de alimentare sau ștecherul este deteriorat, a fost vărsat lichid sau au căzut corpuri străine în aparat, aparatul a fost expus la ploaie sau umezeală, nu funcționează normal sau a fost scăpat pe jos.
• În caz de deconectare de urgență, accesul la priza de alimentare trebuie sa fie facil.

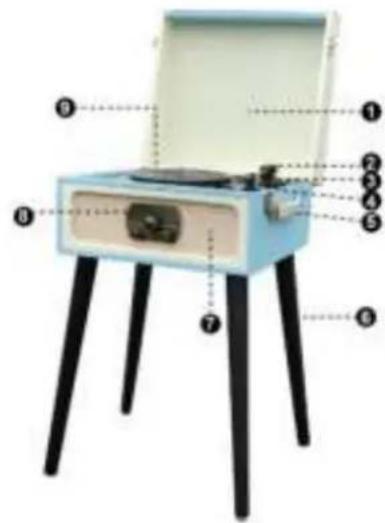

Descriere

1. Capac
2. Doza pick-up
3. Pârghie de ridicare a brațului
4. Selectare viteză (33/45/78)
5. Mâner
6. Picioare
7. Grilaj difuzoare
8. Sistem radio AM/FM

1. Platan
2. Intrare AUX
3. leşire linie drepta
4. leşire linie stânga
5. Mufă jack pentru alimentare DC

Panou de comandă USB/SD

USB SD / MMC MODE LED

Acest panou permite utilizatorului să redea muzică de pe stick-ul USB sau de pe cardul SD și să înregistreze muzică direct de pe discul de vinil sau de pe intrarea AUX.

◀: Salt la piesa anterioară

▶: Salt la piesa următoare

MOD: Apăsați scurt pentru a comuta între USB/SD & BT

Apăsați scurt pentur a reda sau pentru a pune pauză. Apăsați lung pentru a șterge melodia curentă. În modul REC, apăsați pentru a opri înregistrarea.

Control BT:

Când brațul pentru ton este în repaus, funcția Bluetooth este selectată automat până apăsați butonul MOD pentru a schimba înre USB/SD & BT.

Observații:

- Dacă a fost introdus un stick USB sau un card SD în timp ce unitatea este pornită, muzica de pe stick-ul USB sau cardul SD va fi redată automat. Apăsați butonul MOD dacă doriți să treceți la modul Bluetooth.

- Pentru a șterge melodia curentă de pe USB sau de pe cardul SD, țineți butonul Redare/Pauză apăsat până când melodia se oprește.

- Când redați un disc de vinil, țineți butonul MOD apăsat timp de cel puțin 3 secunde pentru a începe înregistrarea. Apăsați butonul Redare/Pauză pentru a opri înregistrarea.

- Pentru a reda fișierul înregistrat, puneți înapoi brațul pentru ton pe suportul pentru repaus. Muzica va fi redată automat de pe USB sau de pe cardul SD. Apoi apăsați butonul MOD din nou, fișierul înregistrat va fi redat.

ATAŞAREA PICIOARELOR

Platanul vine cu picioare pe care poate sta singur. Alternativ, picioarele pot fi îndepărtate și platanul poate fi pus pe o masă sau raft.

Pentru a ataşa picioarele la platan, înşurubați fiecare picior individual în placa de metal din partea de jos a aparatului. pentru mai multe detalii vezi imaginea alăturată.

NOTĂ: Dacă puneți platanul pe o suprafață, atașați picioarele de cauciuc incluse.

Conectați adaptorul de alimentare DC furnizat la priza DC (13) din partea din spate a panoului și celălalt capăt la priză.

CONECTAREA AMPLIFICATORULUI

Conectați cablurile audio la intrările din mixer sau amplificator:

• Cablul roşu în mufa din dreapta.
• Cablul alb în mufa din stânga.

Redarea unei înregistrări

1. Deschideți şuruburile de pe partea laterală a aparatului și ridicati id-ul. Asigurați-vă că suportul pentru

braț este securizat.

1. Înlăturați capacul protector de la doza.
2. Puneti discul pe care o doriți sa-l ascultati pe platan. Daca este unul de 45rpm, nu uitați să puneti adaptorul pe ax.
3. Alegeti viteza de redare folosind comutatorul de viteză, între 33.3, 45 și 78rpm.
4. Porniți comutatorul rotativ de alimentare de pe platan. Rețineți că acest buton controlează și volumul.
5. Eliberați încuietoarea brațului de ton.
6. Ridcați brațul folosind pârghia și puneți acul vertical pe prima piesă a înregistrării. Platanul va începe să se rotească automat.
7. Utilizați pârghia pentru a pune încet acul pe şantul înregistrării.
8. Când discul ajunge la sfârsit, platanul se va opri automat dacă butonul de control automat este în poziția ON/ Dacă este în poziția OFF, platanul va continua să se învârtă.

Notă: Dacă înregistrarea se oprește înainte ca melodia să ajungă la sfârșit, setați comutatorul AUTO STOP la OFF. Înregistrarea se va reda până la sfârșit acum, dar va trebui să opriți manual rotirea platanului.

Oprire automată

• Când se termină redarea unei înregistrări, poate fi controlată de comutatorul ON/OFF oprire automată.
• Ridicati brațul pentru ton și puneti-l în repaus când ați terminat.
• Înlocuiti capul protector al acului și închideți încuietoarea brațului pentru ton.
• Opriti alimentarea de la retea.

Funcția Bluetooth

Setați comutatorul în poziția BT/PHONO.

Ridicați brațul pentru ton și puneți-l în repaus. Apoi funcția BT este pregătită pentru a fi asociată.

Deschideți dispozitivul Bluetooth și selectați MAD-LPRETRO din lista de dispositive găsite.

În acest mod, modul platan se va opri automat.

Funcția Radio

Setați comutatorul în poziția AM sau FM

Rotiți cadranul de reglare la stația radio dorită.

ÎNTRETINERE

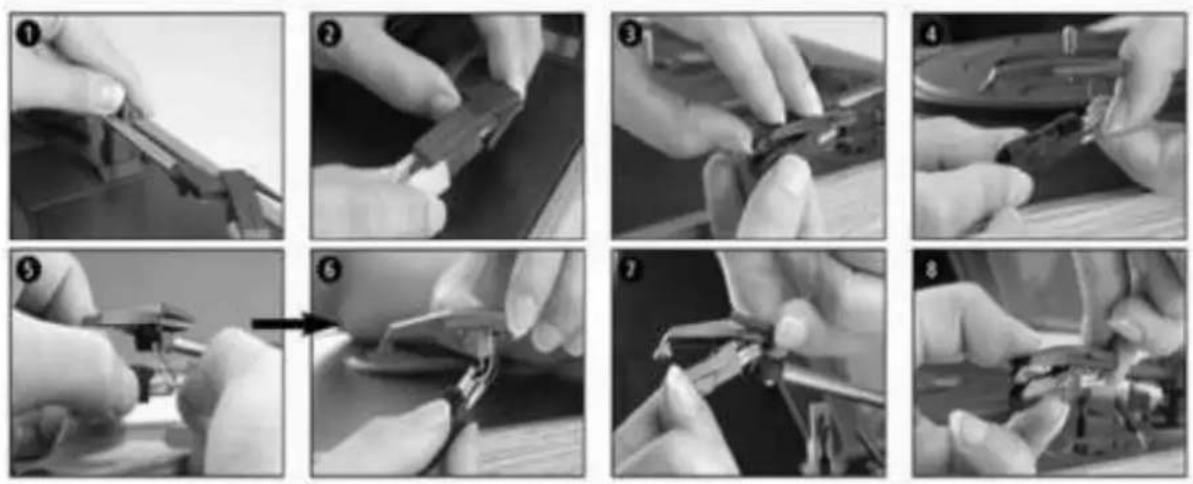

ÎNLOCUIREA DOZEI DE PICK-UP

-Consultați figurile 1-8

1. Împingeti încuietoarea cursorului pentru a-l elibera.
2. Scoateți capacul dozei pentru a ajunge la ac.
3. Desfaceti uşor doza.
4. Deconectați cablul audio de la doza.

Pentru a monta un cartuș nou (o doza noua), repetați procesele 3 & 4 în ordine inversă.

Notă: Va rugăm să fiți foarte atenți în timpul acestei operații pentru a evita deteriorarea cartusului (capului) și a cablurilor audio. Cartușul trebuie schimbat la fiecare 3-4 luni după folosirea continuă.

Notă:

Nu uitați să puneți capacul protector al acului și să puneți brațul la locul de repaus, în timpul transportului.

Probleme Soluții
Aparatul nu pornește. Asigurați-vă	că aparatul este conectat la priză.
Nu se aude niciun sunet Rotiți com	utatorul de ALIMENTARE/VOLUM în sensul acelor de ceasornic pentru a crește volumul.
Discul de vinil nu se poate reda.	Asigurați-vă că ați selectat corect viteza (33 1/3, 45 or 78 RPM).
	Asigurați-vă că adaptorul de alimentare este conectat corect
Nu se poate reda nimic prin ieșirea AUX.	Asigurați-vă că cablul este conectat corect și verificați dacă dispozitivul extern este curat și nedeteriorat.
Nu există sunet prin portul Stereo RCA.	Asigurați-vă că cablul este conectat corect la platan și la amplificator sau alt dispozitiv.
	Verificați volumul amplificatorului sau al altui dispozitiv.

Produsele electrice nu trebuie aruncate la deşeurile menajere. Vă rugăm să le duceți la un centru de reciclare. Adresați-vă autorităților locale sau distribuitorului dumneavoastră pentru acest mod de a proceda.
