MADLPRETROMKII - Draaiplateau MADISON - Gratis gebruiksaanwijzing en handleiding

Producttype	Platenspeler
Merk	Madison
Model	MADLPRETROMKII
Voeding	Netadapter (inbegrepen)
Afspelsnelheden	33 1/3, 45, 78 toeren/min
Hoofdfuncties	Vinyl afspelen, Bluetooth, USB/SD, AM/FM radio, vinyl naar USB/SD opnemen
Connectiviteit	Bluetooth, AUX-ingang, RCA-uitgangen (L/R), USB, SD/MMC
Luidsprekers	Ingebouwd met rooster
Radio	AM/FM met handmatige afstemming
Automatische stop	Ja, schakelbaar (AAN/UIT)
Opname	Rechtstreeks van vinyl naar USB-stick of SD-kaart
Onderhoud en reiniging	Reinigen met een vochtige doek. Geen schurende producten gebruiken.
Vervangen van de diamant	Ja, elke 3-4 maanden bij continu gebruik
Veiligheid	Niet in de buurt van water gebruiken. Loskoppelen bij onweer of langdurig niet gebruiken.
Reserveonderdelen	Vervangbare leescel (diamant)
Meegeleverde accessoires	Netadapter, rubberen voetjes, 45-toeren adapter, beschermkap
Voeten	Verwijderbaar voor gebruik op meubel of plat oppervlak
Beschermkap	Inbegrepen, verwijderbaar

Veelgestelde vragen - MADLPRETROMKII MADISON

Hoe activeer ik de Bluetooth-functie?

Til de toonarm op en plaats deze terug op de steun. De Bluetooth-modus wordt dan geactiveerd. Activeer op uw smartphone het Bluetooth-zoeken en selecteer MAD-RT300SP in de lijst met apparaten.

Wat te doen als de plaat niet draait?

Controleer of de netadapter goed is aangesloten. Zorg ervoor dat u de juiste snelheid (33, 45 of 78 toeren) hebt geselecteerd. Controleer ook of de toonarm is ontgrendeld en dat de draaitafel niet geblokkeerd is.

Hoe neem ik een vinylplaat op op een USB-stick?

Steek een USB-stick of SD-kaart in de desbetreffende poort. Start het afspelen van de plaat. Houd de toets MODE minstens 3 seconden ingedrukt om de opname te starten. Druk op de toets Afspelen/Pauze om de opname te stoppen.

Hoe vervang ik de diamant (leescel)?

Duw de vergrendeling om de toonarm vrij te geven. Verwijder de afdekking van de cel. Maak de cel voorzichtig los van de toonarmkop en koppel de draden los. Om de nieuwe cel te installeren, volgt u de omgekeerde volgorde. Let op: deze handeling is delicaat; vervang de cel elke 3-4 maanden bij continu gebruik.

Waarom is er geen geluid?

Controleer of het volume voldoende hoog is (draai de knop POWER/VOLUME met de klok mee). Zorg ervoor dat de kabels correct zijn aangesloten. Als u de RCA-uitgang gebruikt, controleer dan het volume van uw externe versterker.

Hoe gebruik ik de AM/FM-radio?

Zet de ingangsselector op AM of FM. Draai aan de afstemknop om een zender te vinden. Gebruik de knop VOLUME om het geluid aan te passen.

Hoe schakel ik de automatische stop aan het einde van de plaat uit?

Zet de schakelaar AUTO STOP op de stand UIT. De draaitafel blijft dan draaien na het einde van de plaat en u moet het afspelen handmatig stoppen.

Kan ik de platenspeler aansluiten op een externe versterker?

Ja, gebruik de lijnuitgangen (RCA) aan de achterkant van het apparaat. Sluit de rode stekker aan op de ingang van het rechterkanaal en de witte stekker op de ingang van het linkerkanaal van uw versterker of mengpaneel.

Hoe reinig ik de platenspeler?

Gebruik een vochtige doek om de buitenkant te reinigen. Blokkeer de ventilatiesleuven niet. Gebruik geen chemische of schurende producten. Raadpleeg de handleiding voor meer details.

Wat te doen bij onweer of langdurig niet gebruiken?

Koppel het apparaat los van het stopcontact. Dit beschermt tegen overspanning. Bewaar het apparaat op een droge plaats en uit de buurt van warmtebronnen.

GEBRUIKSAANWIJZING MADLPRETROMKII MADISON

Veiligheidsinstructies

• Lees, volg en bewaar deze handleiding op.
• Toestel niet in de buurt van water gebruiken.
• Alleen met een zuivere doek reinigen.
• Niet de ventilatieopeningen blokkeren. Installeer het toestel volgens de instructies van de hersteller.
• Niet in de buurt van warmtebronnen opstellen.
• Niet op het netsnoer gaan.
• Alleen van de hersteller goedgekeurde accessoires gebruiken.
• Tijdens onweer of als het toestel voor een langere tijd niet wordt gebruikt ontkoppel hem van het lichtnet.
• Reparaties alleen door een gekwalificeerde vakman doorvoeren. Onderhoud is nodig wanneer het apparaat op een of andere manier is beschadigd, zoals het netsnoer of de stekker beschadigd is, de vloeistof is gemorst of er zijn voorwerpen in het apparaat gevallen, het apparaat is blootgesteld aan regen of vocht, werkt niet normaal, of is gedaald.
• Dit stopcontact wordt gebruikt als ontkoppelingsapparaat, het ontkoppelapparaat moet gemakkelijk te bereiken zijn.

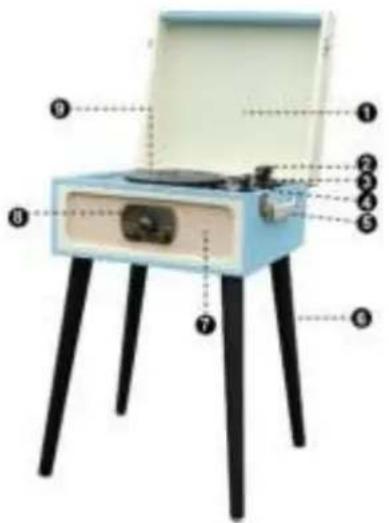

BESTUURELEMENTEN

1. Berschermdeksel
2. Pick up
3. Toonarm hendel
4. Snelheidsschakelaar
5. Handgreep
6. Benen
7. Luidspreker rooster
8. AM/FM radio

8a. Ingangskeuzeschakelaar AM/FM/BT/PHONO
8b. AAN/UIT/ Volume controle
8c. Frequentie instelling

1. Draaischijf

2. AUX ingang

3. Lijn uitgang rechter kanaal
4. Lijn uitgang linker kanaal
5. DC voedingsingang

Met dit paneel kan de gebruiker muziek afspelen vanaf de geplaatste USB-flashdrive of SD-kaart en muziek rechtstreeks opnemen vanaf de vinyl- of AUX-ingang.

◀: Vorige track afspelen

▶: Volgende track afspelen

MODE: Kort indrukken om tussen USB/SD & BT om te schakelen.

▶II: Kort indrukken voor afspelen en pauze. Ingedrukt houden om de lopende track te wissen. In REC-modus, indrukken om de opname te stoppen.

BT controle:

Als de toonarm in rustpositie geplaatst is, wordt de BT-functie automatisch gekozen totdat u de MODE toets indrukt om tussen USB/SD en BT om te schakelen.

Opmerkingen:

- Als een USB-stick of een SD-kaart al was geplaatst toen het apparaat werd ingeschakeld, wordt de muziek van USB of SD-kaart automatisch afgespeeld. Druk op de knop Mode als u naar de Bluetooth-modus wilt overschakelen.

- Om de lopende muziek van een USB- of SD-kaart te verwijderen, houdt u de knop Afspelen / Pauzeren ingedrukt totdat de muziek niet meer wordt afgespeeld.

- Houd bij het afspelen van een vinyl disk de MODE-toets minstens 3 seconden ingedrukt om de opname te starten. Druk op de knop Afspelen / Pauzeren om de opname te stoppen.

- Om het opgenomen bestand af te spelen, zet u de toonarm terug op de armsteun. De muziek wordt automatisch afgespeeld vanaf USB of SD-kaart. Druk nogmaals op de knop Mode, het opgenomen bestand wordt afgespeeld.

BEVESTIGING VAN DE BENEN

De draaitafel wordt met benen geleverd zodat het alleen kan staan. Als alternatief kunnen de benen verwijderd worden en op een bestaande tafel of plank geplaatst kunnen worden.

Om de benen aan de draaitafel vast te leggen, schroef u elk enkel been aan de metalen plaat aan de achterkant van het apparaat. Zie afbeelding voor meer details.

OPMERKING: Als u de draaitafel op een oppervlak plaatst, moet u de rubberen voeten monteren.

VOEDINGSAANSLUITING

Sluit de meegeleverde lichtnetadapter op de DC ingang (13) op de achterkant en een stopcontact aan.

AANSLUITING OP EEN VERSTERKER

Sluit de audio pluggen op de ingang van een mengpaneel of versterker aan:

- Rode plug in de rechter kanaal ingang.

- Witte plug in de linker kanaal ingang.

Draaitafel

1. Open de vergrendelingen aan de zijkant van het apparaat en hef het lid op. Zorg ervoor dat de armsteun is vastgezet.

1. Verwijder de beschermkap van de pick-up.

2. Plaats de vinyl record op de draaitafel.

3. Stel de juiste snelheid in (33/45/78 RPM). Voor 45 rpm records de adapter gebruiken.

4. Draai de aan/uit/volume knop om de draaitafel aan te zetten en het volume in te stellen.

5. Ontgrendel de toonarm

6. Zet de arm op met behulp van de cue hendel en plaats de stylus verticaal over de eerste track van het record. De draaitafel draait nu.

7. Gebruik de cue-hendel om de stylus langzaam op de groef van de record te plaatsen.

8. Zet de Auto Stop controle op ON om aan het eind van de lied de draaitafel te stoppen. Zet de Auto Stop controle op OFF omdat de draaischijf ook draait als de toonarm vergrendeld is.

Auto Stop

- Plaats de toonarm op de steun.

- Plaats de beschermkap op de naald en vergrendel de toonarm.

• Schakel het toestel uit.

Bluetooth functie

Stel de ingangskeuzeschakelaar op PHONO/BT.

Til de toonarm op en zet het op de steun. Nu is het toestel reeds voor pairing.

Start een zoeken naar Bluetooth devices op uw GSM en kies MAD-RT300SP in de lijst van gevonden devices. In dit modus is de draaitafel functie automatisch uitgeschakeld.

Radiofunktie

Ingangskeuzeschakelaar op AM of FM stellen.

D.m.v. de frequentieknop de gewenste frequentie instellen.

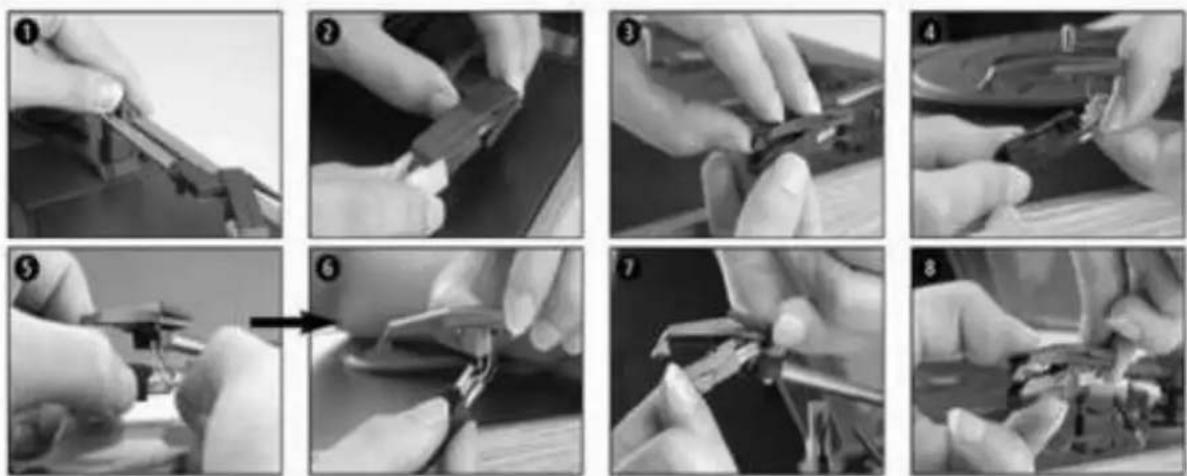

Verwisselen van de naald

Zie afb. 1-8

1. Ontgrendel de toonarm.

2. Verwijder de kap van de leeskop om naar de naald toegang te krijgen.

3. Verwijder licht de cartridge.
4. Ontkoppel de audiodraden van de cartridge.

Om een nieuwe cartridge te plaatsen herhaal de stappen 3 & 4 in de omgekeerde volgorde.

Opmerking: Wees uiterst voorzichtig tijdens het uitvoeren van deze handeling, zodat u de toonarm en de audiokabel draden vermijdt.

Als u de draaitafel wilt transporteren denk eraan de beschermkap op de naald te plaatsen en de toonarm op de steun te vergrendelen.

Probleem Oplossing
Het toestel schakelt niet aan	Zorg ervoor dat het netsnoer van de unit aangesloten is op een geschikt stopcontact.
Geen geluid	Draai de knop POWER / VOLUME met de klok mee om het volume te verhogen.
Het vinylrecord zal niet spelen.	Zorg ervoor dat u de juiste snelheid hebt geselecteerd (33 1/3, 45 of 78 omw./min).
	Zorg ervoor dat de netadapter correct is aangesloten.
Geen geluid via de AUX OUT connector	Zorg ervoor dat de kabel stevig is aangesloten en controleer of het externe apparaat schoon en onbeschadigd is.
Er is geen geluid via de Stereo RCA poort.	Zorg ervoor dat de kabel stevig is aangesloten op de draaitafel en op uw versterker of ander apparaat.
	Controleer het volume op uw versterker of ander apparaat.

BELANGRIJK: De elektrische producten mogen niet bij het huisvuil gegooid worden. Gelieve deze te laten recycleren daar waar er centra's hiervoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren
