MANUAL DE USUARIO MADLPRETROMKII MADISON

Instrucciones de seguridad

• Lea y conserve las instrucciones para futuras consultas. Respete las advertencias.
• No utilice este equipo cerca del agua.
• Limpiar únicamente con un paño húmedo.
• No bloquee las rejillas de ventilación. Instalar conforme a las instrucciones del fabricante.
• No instalar cerca de fuentes de calor como radiadores, hornos y equipos que desprendan calor, incluido amplificadores.
• No pisar ni pellizar el cable de corriente en toda su extensión.
• Utilice únicamente las fijaciones accesorios especificador por el fabricante.
• Utilice únicamente un carro, trípode o mesa especificada por el fabricante o vendido con el equipo.
• Desenchufe el equipo durante una tormenta o en caso de no utilización prolongada.
• Confíe todas las reparaciones a un técnico cualificado. Es necesario cambiar el cable si este está dañado o pellizcado, ha caído líquido u objetos pequeños, si el equipo ha estado expuesto a lluvia o humedad, no funciona normalmente o se ha caído.
• La 'clavija de corriente permite desconectar el equipo completamente.

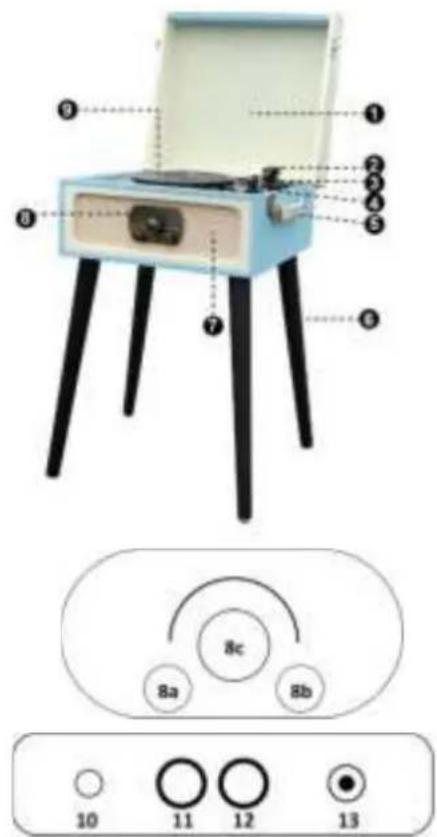

CONTROLES

1. Tapa
2. Cabezal de lectura
3. Elevador brazo
4. Selector de velocidad (33/45/78)
5. Asa
6. Pies
7. Rejilla de altavoces
8. Radio AM/FM
   8b. Encendido/Parada/Volumen
   8c.Ajuste de frecuencias

8a. Selector de entrada AM/FM/BT/PHONO

1. Plato

2. Entrada AUX

3. Salida línea canal derecho

4. Salida línea canal Izquierdo

5. Entrada DC

Panel de control USB/SD

USB SD / MMC MODE LED

Este equipo permite escuchar la música de un Pen USB o una tarjeta SD y grabar la música directamente a partir del disco Vinilo o la entrada auxiliar.

: leer título anterior

▶: Leer título siguiente

MODO: Presión corta para cambiar entre USB/SD & BT

▶II: Presión corta para cambiar entre la lectura y la pausa. Mantener apretada para borrar el título en curso. En modo grabación, apriete para parar la grabación.

Control Bluetooth:

Cuándo el brazo de lectura está en posición de reposo, la función Bluetooth se selecciona automáticamente hasta que apriete la tecla MODE para cambiar entre USB/SD et BT.

Observaciones:

• Si un Pen USB o una tarjeta SD está conectada en el momento que se encienda el equipo, la música de este soporte será leída automáticamente. Apriete en la tecla MODE para conmutar a Bluetooth.
• Para borrar el título en curso del Pen USB o la tarjeta SD, mantenga la tecla Lectura/Pausa apretada hasta que la música se pare.
• Cuándo escuche un disco de vinilo, mantenga la tecla MODE apretada durante al menos 3 segundos para iniciar la grabación. Apriete la tecla Lectura/Pausa para parar la grabación.
• Para escuchar el fichero grabado, coloque el brazo en el soporte de reposo. La música del Pen USB o la tarjeta SD será leída automáticamente. Apriete de nuevo en MODE para escuchar el fichero grabado.

FIJACION DE LOS PIES

El Giradiscos viene con unos pies, para poder ser utilizado como un mueble, pero también lo puede utilizar sin estos pies, colocándolo encima de un mueble o mesa.

Fije los pies atornillados en los soportes metálicos tal y como indica la ilustración.

NOTA: Si coloca el giradiscos en una superficie, fije los pies de goma incluidos.

Conecte el adaptador de corriente incluido en la clavija DC (13) de la parte trasera y la otra parte a una toma de corriente.

CONEXIONADO A UN AMPLIFICADOR

Conecte las clavijas de audio a la entrada de su mezclador o amplificador:

• Clavija roja la entrada derecha
• Clavija blanca a la entrada del canal Izquierdo

Lectura de un disco

1. Desbloquee los seguros de cada lado y levante la tapa. Verifique que el brazo está asegurado en su soporte.
2. Retire la tapa de protección de la aguja.
3. Coloque el disco sobre el soporte giratorio.
4. Seleccione la velocidad apropiada a su disco (33/45/78 RPM). Para los discos de 45 RPM, utilice el adaptador.
5. Encienda el equipo. No olvide que en mismo botón de encendido, regula el volumen. Sea cuidadoso con mantenerlo al mínimo y subirlo poco a poco.
6. Desbloquee el brazo.
7. Eleve el brazo con la manivela y colóquelo en el punto de inicio del disco. EL disco, comenzará a girar...

8. Baje poco a poco el brazo con la manivela.

9. A finalizar el disco, este se para automáticamente si el conmutador de parada automático está en ON, si está en OFF, continuará girando.

Nota : Si su disco se para al final del último título, ponga el conmutador autostop en PFF. El disco pasará automáticamente, pero deberá para el disco manualmente.

PARADA AUTOMATICA

• Cuándo un disco llega al final, el plato puede estar controlado por el conmutador ON/OFF automático.
• Eleve el brazo de lectura y póngalo en el soporte.
• Coloque la tapa protectora de la aguja y bloquee el brazo en su soporte.
• Apague el giradiscos.

Función Bluetooth

Eleve el brazo de lectura y colóquelo en su soporte. Esto activa la función Bluetooth.

Active a búsqueda en s dispositivo móvil y seleccione MAD-RT300SP en la lista de dispositivos encontrados. En esta función, el giradiscos, se para automáticamente.

Función Tuner

Ajuste el selector entre AM o FM.

Gire el botón de sintonización hasta que encuentre la emisora deseada.

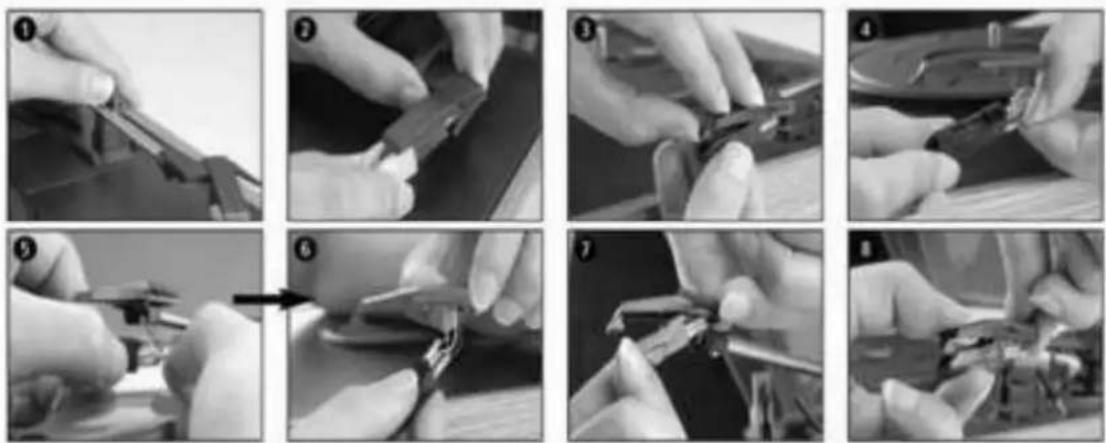

Remplazo de la aguja

Proceda como indican las imágenes 1-8

1. Desbloquee el seguro del soporte.
2. Retire la tapa de la aguja.
3. Extraiga suavemente la capsula del brazo de lectura.
4. Desenchufe los cables.

Para montar de nuevo la capsula, repita las etapas 3 y 4 en orden inverso.

Atención: Esta operación es especialmente delicada. Tome todas las precauciones para no dañar el brazo de lectura ni los cables. Es necesario reemplazar la capsula cada 3-4 meses de uso continuado.

Notas

Cuándo transporte el giradiscos, no olvide colocar la tapa de protección de la aguja y bloquear el brazo de lectura en reposo en su soporte.

Problema Solución
El equipo no se enciende Verifique que el cable de corriente está bien conectado
No hay sonido Gire el botón POWER/VOLUME en sentido horario para aumentar el volumen
El disco no gira Verifique si ha seleccionado la velocidad correcta (33 1/3, 45 o 78 rpm).
No hay sonido en la salida AUX	Verifique que el cable conectado en esta entrada está en perfecto estado y bien conectado
Sin sonido en la salida RCA	Asegúrese que el cable está firmemente conectado en las clavijas de salida y en el equipo externo
	Controle el volumen del equipo externo

NOTE IMPORTANTE: Los productos eléctricos no deben ser tirados a la basura doméstica. Hágalos reciclar en un lugar destinado a ello. Pregunte a las autoridades locales por el punto más cercano a su domicilio.
