MANUAL DE USUARIO PARTY200UHF MADISON

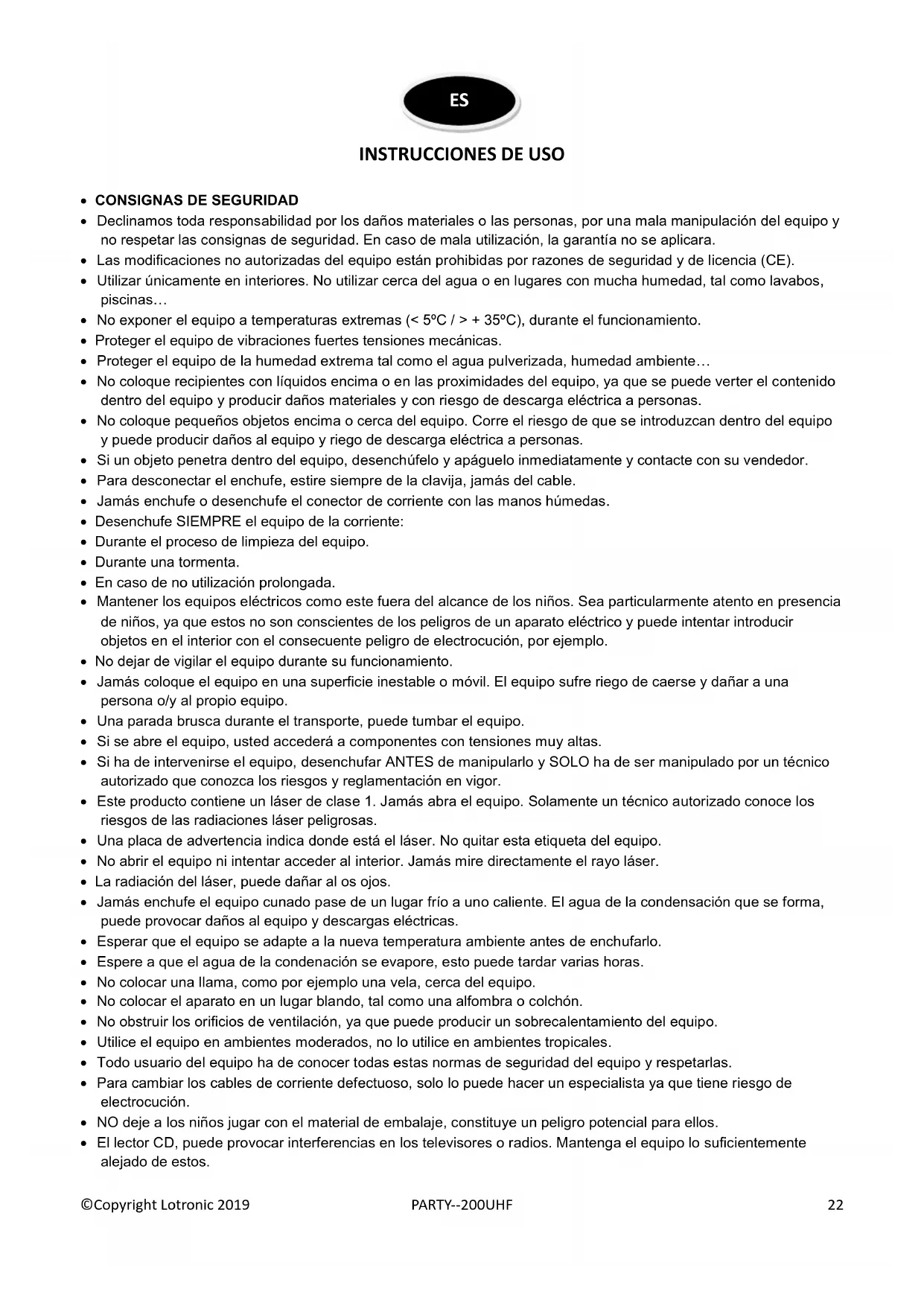

ES - MANUAL DE INSTRUCCIONES

• CONSIGNAS DE SEGURIDAD

- Declinamos toda responsabilidad por los daños materiales o las personas, por una mala manipulación del equipo y no respetar las consignas de seguridad. En caso de mala utilización, la garantía no se aplicara.

- Las modificaciones no autorizadas del equipo están prohibidas por razones de seguridad y de licencia (CE).

- Utilizar únicamente en interiores. No utilizar cerca del agua o en lugares con mucha humedad, tal como lavabos, piscinas...

- No exponer el equipo a temperaturas extremas (< 5°C / > + 35°C), durante el funcionamiento.

- Proteger el equipo de vibraciones fuertes tensiones mecánicas.

- Proteger el equipo de la humedad extrema tal como el agua pulverizada, humedad ambiente...

- No coloque recipientes con líquidos encima o en las proximidades del equipo, ya que se puede verter el contenido dentro del equipo y producir daños materiales y con riesgo de descarga eléctrica a personas.

- No coloque pequeños objetos encima o cerca del equipo. Corre el riesgo de que se introduzcan dentro del equipo y puede producir daños al equipo y riego de descarga eléctrica a personas.

- Si un objeto penetra dentro del equipo, desenchúfelo y apáguelo inmediatamente y contacte con su vendedor.

- Para desconectar el enchufe, estire siempre de la clavija, jamás del cable.

- Jamás enchufe o desenchufe el conector de corriente con las manos húmedas.

- Desenchufe SIEMPRE el equipo de la corriente:

- Durante el proceso de limpieza del equipo.

- Durante una tormenta.

- En caso de no utilización prolongada.

- Mantener los equipos eléctricos como este fuera del alcance de los niños. Sea particularmente atento en presencia de niños, ya que estos no son conscientes de los peligros de un aparato eléctrico y puede intentar introducir objetos en el interior con el consecuente peligro de electrocución, por ejemplo.

- No dejar de vigilar el equipo durante su funcionamiento.

- Jamás coloque el equipo en una superficie inestable o móvil. El equipo sufre riego de caerse y dañar a una persona o/y al propio equipo.

- Una parada brusca durante el transporte, puede tumbar el equipo.

- Si se abre el equipo, usted accederá a componentes con tensiones muy altas.

- Si ha de intervenirse el equipo, desenchufar ANTES de manipularlo y SOLO ha de ser manipulado por un técnico autorizado que conozca los riesgos y reglamentación en vigor.

- Este producto contiene un láser de clase 1. Jamás abra el equipo. Solamente un técnico autorizado conoce los riesgos de las radiaciones láser peligrosas.

- Una placa de advertencia indica donde está el láser. No quitar esta etiqueta del equipo.

- No abrir el equipo ni intentar acceder al interior. Jamás mire directamente el rayo láser.

- La radiación del láser, puede dañar al os ojos.

- Jamás enchufe el equipo cunado pase de un lugar frío a uno caliente. El agua de la condensación que se forma, puede provocar daños al equipo y descargas eléctricas.

- Esperar que el equipo se adapte a la nueva temperatura ambiente antes de enchufarlo.

- Espere a que el agua de la condenación se evapore, esto puede tardar varias horas.

- No colocar una llama, como por ejemplo una vela, cerca del equipo.

- No colocar el aparato en un lugar blando, tal como una alfombra o colchón.

- No obstruir los orificios de ventilación, ya que puede producir un sobrecalentamiento del equipo.

- Utilice el equipo en ambientes moderados, no lo utilice en ambientes tropicales.

- Todo usuario del equipo ha de conocer todas estas normas de seguridad del equipo y respetarlas.

- Para cambiar los cables de corriente defectuoso, solo lo puede hacer un especialista ya que tiene riesgo de electrocución.

- NO deje a los niños jugar con el material de embalaje, constituye un peligro potencial para ellos.

- El lector CD, puede provocar interferencias en los televisores o radios. Mantenga el equipo lo suficientemente alejado de estos.

• En lugares públicos, es conveniente respetar la reglamentación concerniente a la prevención de accidentes y el código de los seguros concernientes a la responsabilidad civil.
• Si usted no sabe conectarlo o hacerlo funcionar, pida ayuda a un profesional.

CARACTERISTICAS

1. Utilización simultanea de las salidas: La clavija jack 6.35mm asimétrica y la clavija XLR simétrica pueden ser conectadas a la vez a equipos externos.
2. Alcance: Los transmisores UHF tienen un alcance de unos 30 Metros del receptor.
3. Reductor de ruido: El circuito « squelch » analiza la fuerza y la calidad de la señal con el fin de evitar las interferencias que provienen de frecuencias de radio cercanas.
4. Indicador de batería baja: Un indicador Rojo en el (los) micrófono (s), advierten al usuario que queda una hora de batería aproximadamente.

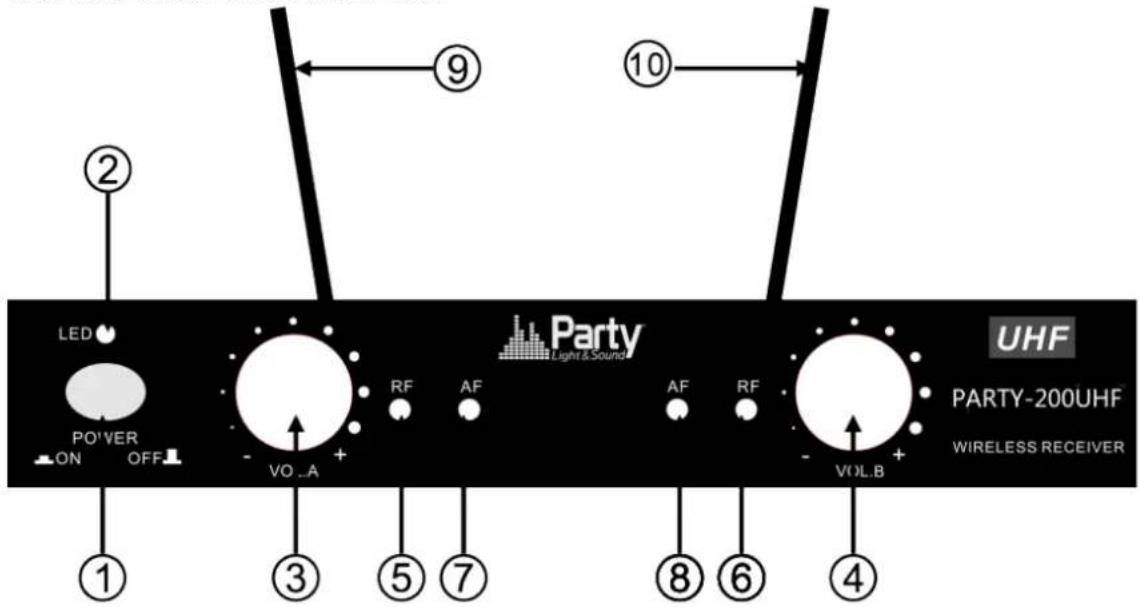

CARACTERISTICAS DEL RECEPTOR

LED POWER ON OFF VO_A + RF AF AF RF VOL_B + UHF PARTY-200UHF WIRELESS RECEIVER ① ③ ⑤ ⑦ ⑧ ⑥ ④ ⑨ ⑩

1. Interruptor ON/OFF del receptor.
2. Indicador de alimentación
   3 y 4: Ajuste del volumen de los canales 1 & 2
   5 y 6: Se enciende cuándo los canales 1 y 2 reciben una señal UHF
   7 y 8: Se ilumina en presencia de un sonido
   9 y 10: Antenas canal 1 & 2

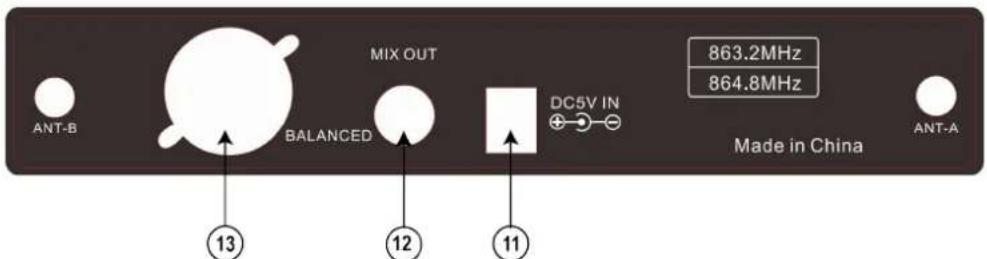

Trasera

MIX OUT BALANCED DC5V IN Made in China 863.2MHz 864.8MHz ANT-B ANT-A 13 12 11

1. Clavija de alimentación: Conecte el adaptador AC/DC en esta clavija.
2. Jack de salida audio 6.35mm: Conecte el cable audio de esta clavija en la entrada del amplificador, de un mezclador, etc.
3. Salida XLR simétrica: Conecte el cable audio de esta clavija en la entrada del amplificador, de un mezclador, etc.

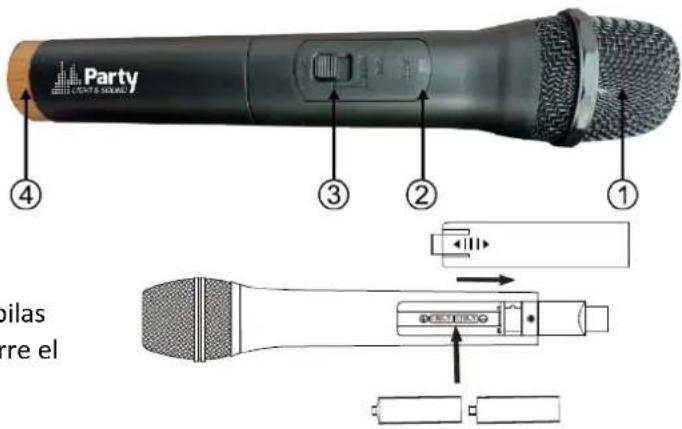

CARACTERISTICAS DEL MICROFONO EMISOR

1. Rejilla: Protege el elemento y ayuda a reducir los rudos de la respiración y del viento.

2. Indicador de pila baja

3. Conmutador ON/OFF

4. Capot de color para facilitar la identificación del micro.

COLOCACION DE LAS PILAS EN EL MICROFONO

Empuje la tapa del compartimento para abrir. Inserte dos pilas LR6 dentro del compartimento respetando la polaridad. Cierre el compartimento.

Party LIGHT & MEDIUM ④ ③ ② ① Bilas re el

CONEXIONADO DEL SISTEMA

1. Conecte la clavija DC del adaptador de corriente incluido en la clavija DC en la parte trasera del receptor. Conecte la clavija AC en una toma de corriente adecuada.

2. Antena: Posicione las antenas en un ángulo de 90°.

3. Conexionado audio: Conecte la salida adecuada del receptor por medio de un cable Jack o de un cable XLR en la entrada de un amplificador, de una mesa de mezclas, etc.

CONSEJOS PARA OBTENER LAS MEJORES PRESTACIONES

La antena del receptor siempre ha de estar orientada hacia el micrófono.

El receptor y el transmisor deben estar lo más cerca posible.

No coloque el receptor próximo a superficies metálicas y otros obstáculos.

Vigile la tensión de las pilas y cámbielas cuándo el indicador se ilumine.

Si superpone diferentes unidades de receptores dentro de un rack, vigile que las antenas no se crucen ni se toquen entre ellas.

Haga pruebas de funcionamiento antes de la presentación. Si encuentra zonas no cubiertas, corrija el emplazamiento del receptor. Si aun así persiste, evite pasar por esta zona durante la presentación.

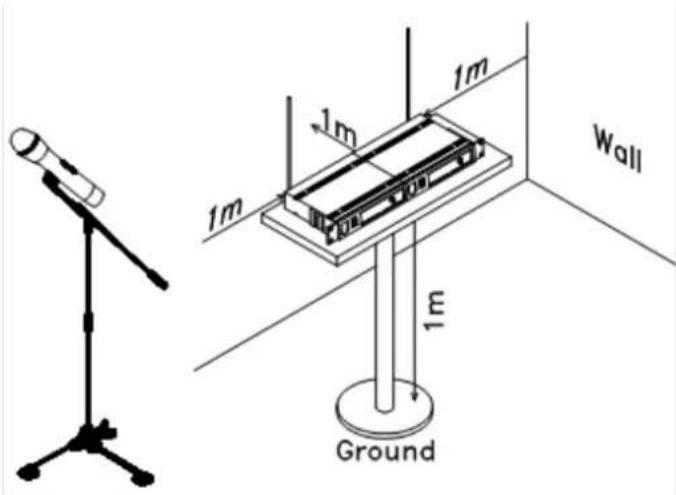

Para un buen funcionamiento no coloque el receptor cerca de fuentes de perturbaciones. Colocar el interruptor a un metro del suelo y de cualquier fuente de perturbaciones. Asegúrese de dejar libre la zona de obstáculos alrededor de una distancia de un metro de las antenas.

Problema	Estado del indicador	Solución
No hay sonido	El indicador Rojo del emisor no parpadea	Coloque el interruptor ON/OFF del micrófono en ON. Asegúrese de que las pilas están insertadas correctamente respetando la polaridad (+/-). Si las pilas están correctamente colocadas, reemplácelas por nuevas.
No hay sonido	El indicador Rojo del emisor está apagado	Verifique si el adaptador de corriente está correctamente conectado en la clavija DC y la toma de corriente. Asegúrese que la toma de corriente es de la tensión adecuada.
No hay sonido	Los indicadores de señal A/B en el receptor están encendidos	Aumente el volumen del receptor. Verifique as conexiones de la salida del receptor hacía elequipo externo.
No hay sonido	Los indicadores de señal A/B en el receptor están apagados. Los indicadores de tensión en el receptor y los micrófonos, están encendidos.	Asegúrese que el receptor y el emisor están ajustados en la misma frecuencia.Acerque el emisor al receptor
El umbral de la distorsión aumenta gradualmente	Los indicadores de señal A/B en el receptor y el indicador de pila baja en el emisor están encendidos	Cambie las pilas del micrófono
Presencia de ruidos parásitos y otras interferencias	Los indicadores de señal A/B están encendidos	Identifique las fuentes potenciales de interferencias (Otras fuentes HF) y apáguelas, desplace o utilice un sistema inalámbrico que trabaje en una frecuencia diferente.
Perdidas de sonido temporales cuándo el emisor se desplaza a una cierta zona de presentación	Los indicadores de señal A/B en el receptor están apagados durante la perdida de sonido	Recoloque el receptor y efectúe una nueva prueba de sonido. Si las pérdidas persisten, marque las zonas no cubiertas y evítelas durante la presentación.

CARACTERISTICAS TECNICAS DEL SISTEMA

Frecuencia portadora del sistema....863.2MHz & 864.8MHz

Alcance......típica 30m

Banda pasante de audio.... 40-15000Hz ±3dB

THD....<0,5%

CARACTERISTICAS TECNICAS DEL RECEPTOR

Alimentación....220-240Vac por adaptador de corriente incluido

Relación señal/ruido ....>80dB

Límite de rechazo del canal adyacente ....>80dB

Rechazo de imagen fantasma....>80dB

Sensibilidad de la recepción....>5dBu

CARACTERISTICAS TECNICAS DEL MICROFONO

Alimentación....2 piles 1.5AA

Tipo de modulación ...... F3E

NOTA IMPORTANTE : Los productos eléctricos no deben ser tirados a la basura Domestica. Hágalos reciclar en un lugar destinado a ello. Pregunte a las autoridades locales por el punto más cercano a su domicilio.
