MANUAL DE USUARIO MAD1400BT MADISON

3. Saída de Auscultadores

15. Entrada jack para DVD

16. Entrada jack para AUX

17. Entrada jack para CD

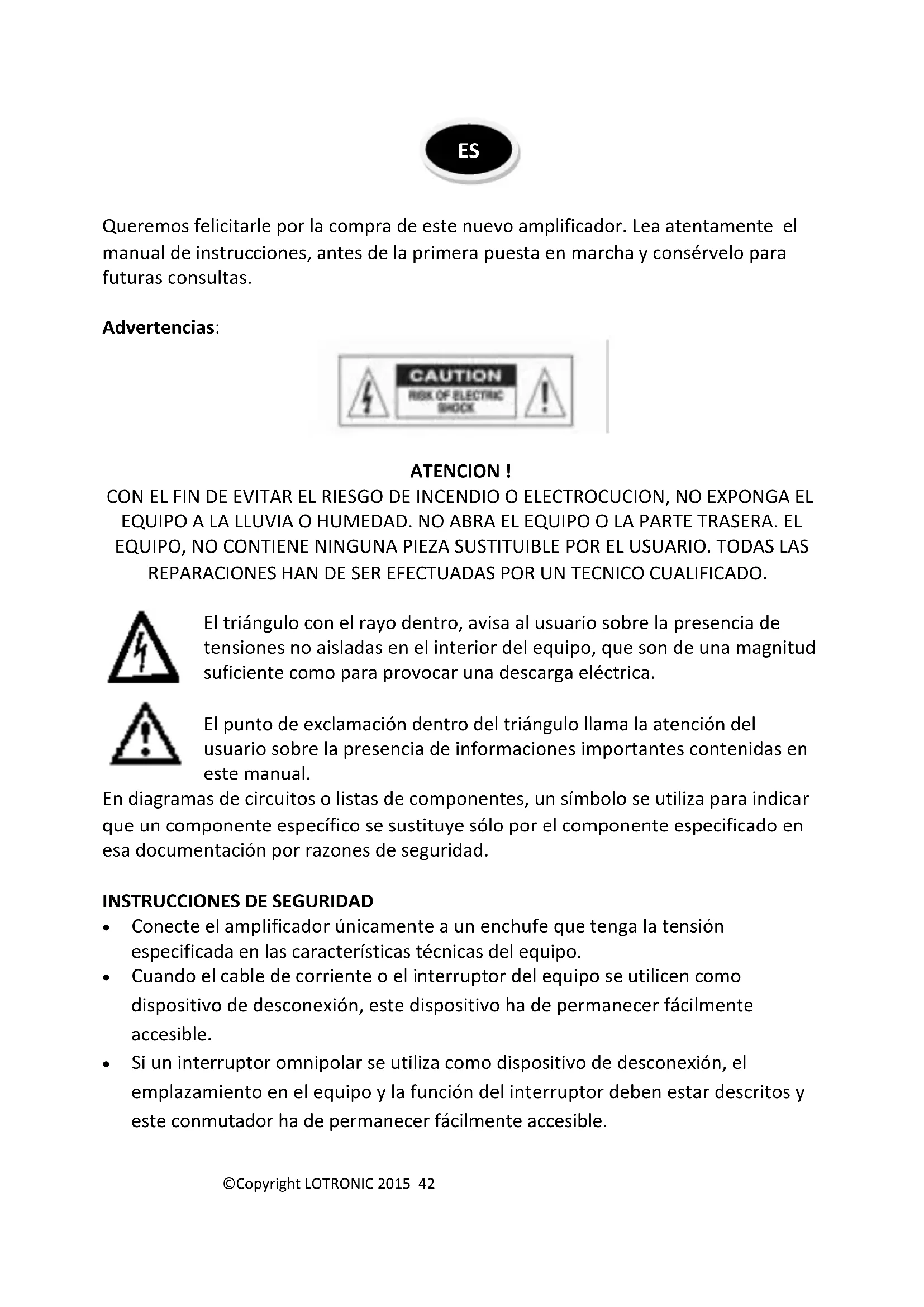

Queremos felicitarle por la compra de este nuevo amplificador. Lea atentamente el manual de instrucciones, antes de la primera puesta en marcha y consérvelo para futuras consultas. Advertencias:

ATENCION ! CON EL FIN DE EVITAR EL RIESGO DE INCENDIO O ELECTROCUCION, NO EXPONGA EL EQUIPO A LA LLUVIA O HUMEDAD. NO ABRA EL EQUIPO O LA PARTE TRASERA. EL EQUIPO, NO CONTIENE NINGUNA PIEZA SUSTITUIBLE POR EL USUARIO. TODAS LAS REPARACIONES HAN DE SER EFECTUADAS POR UN TECNICO CUALIFICADO. El triángulo con el rayo dentro, avisa al usuario sobre la presencia de tensiones no aisladas en el interior del equipo, que son de una magnitud suficiente como para provocar una descarga eléctrica. El punto de exclamación dentro del triángulo llama la atención del usuario sobre la presencia de informaciones importantes contenidas en este manual. En diagramas de circuitos o listas de componentes, un símbolo se utiliza para indicar que un componente específico se sustituye sólo por el componente especificado en esa documentación por razones de seguridad.

INSTRUCCIONES DE SEGURIDAD

• Conecte el amplificador únicamente a un enchufe que tenga la tensión especificada en las características técnicas del equipo.

• Cuando el cable de corriente o el interruptor del equipo se utilicen como dispositivo de desconexión, este dispositivo ha de permanecer fácilmente accesible.

• Si un interruptor omnipolar se utiliza como dispositivo de desconexión, el emplazamiento en el equipo y la función del interruptor deben estar descritos y este conmutador ha de permanecer fácilmente accesible. ES©Copyright LOTRONIC 2015 43

• Desconecte el equipo de la corriente en caso de una no utilización prolongada del equipo.

• No deje penetrar objetos ni líquidos dentro del equipo.

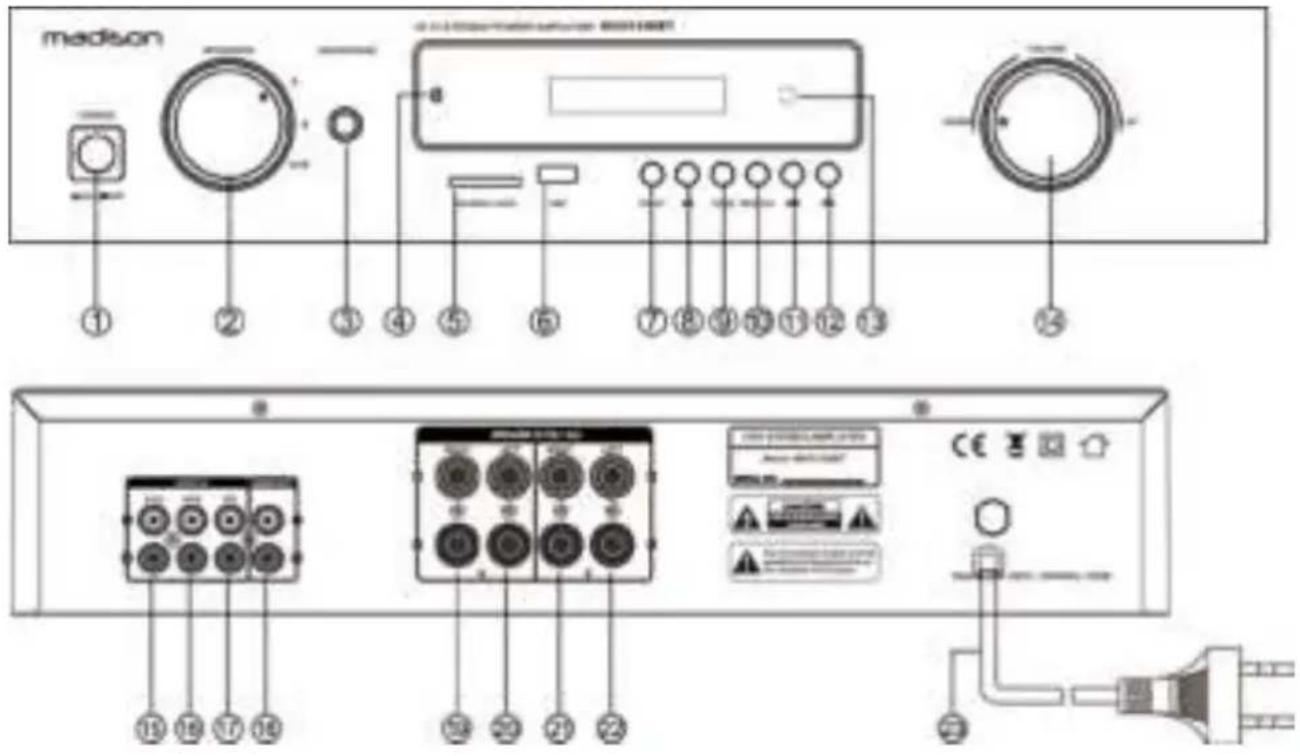

• No ponga recipientes con líquidos cerca del equipo. Descripción del frontal y el panel trasero

8. Lectura/pausa de los ficheros en USB, SD o Bluetooth

9. TONE : Apriete para seleccionar TREBLE, BASS y utilice el botón de volumen para

ajustar la tonalidad

10. Apriete para repetir el título en curso o todos los títulos del PEN USB o tarjeta

11. Presión corta para seleccionar el título anterior, presión corta, para disminuir el

volumen. En modo FM, selección de la memoria anterior.

12. Presión corta para seleccionar el título siguiente, presión corta, para aumentar el

volumen. En modo FM, selección de la memoria posterior.

13. Receptor de mando a distancia

19. Salida Altavoz Derecho canal A

20. Salida altavoz izquierdo canal A

21. Salida altavoz derecho canal B

22. Salida altavoz izquierdo canal B

23. Cable de corriente

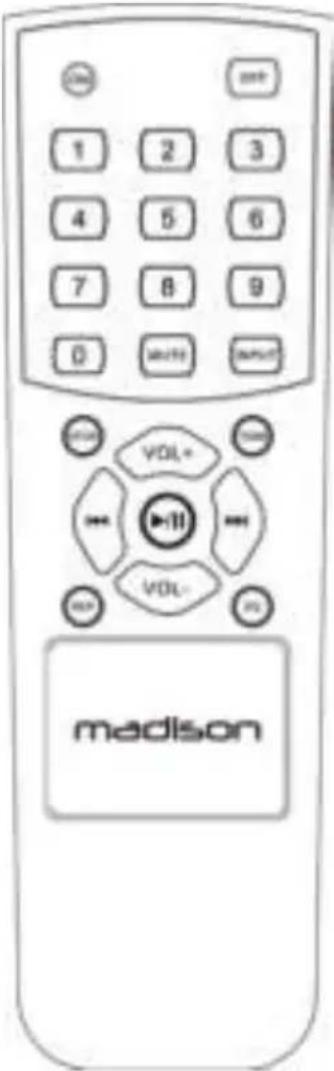

Mando a distancia ON: Encendido del amplificador. OFF: Apagado del amplificador MUTE: Corta el sonido. Apriete de nuevo para volver al sonido. INPUT: Selección de la fuente de entrada USB/SD,

BLUETOOTH, FM, LINE IN

STOP: Parada de lectura de los ficheros USB/SD TONE: Apriete para seleccionar los graves o agudos y apriete VOL+ / VOL- para aumentar o disminuir los graves y los agudos. REP: Apriete una vez para repetir el título en curso en la fuente USB o SD. Apriete una segunda vez para repetir todos los títulos. EQ: Seleccione uno de las 7 ecualizaciones pregrabadas. Parea la fuente de entrada USB/SD. Teclas numéricas: Apriete en el número de título seleccionado para acceder directamente. La lectura comienza automáticamente. VOL+: Aumenta el volumen VOL-: Baja el volumen : Selección del título/Memoria anterior : Selección del título/Memoria siguiente : Lectura/Pausa de la música, en la fuente de entrada USB/SD/BLUETOOTH En modo FM, apriete para comenzar la búsqueda y memorización automática de las emisoras.©Copyright LOTRONIC 2015 45 Utilización

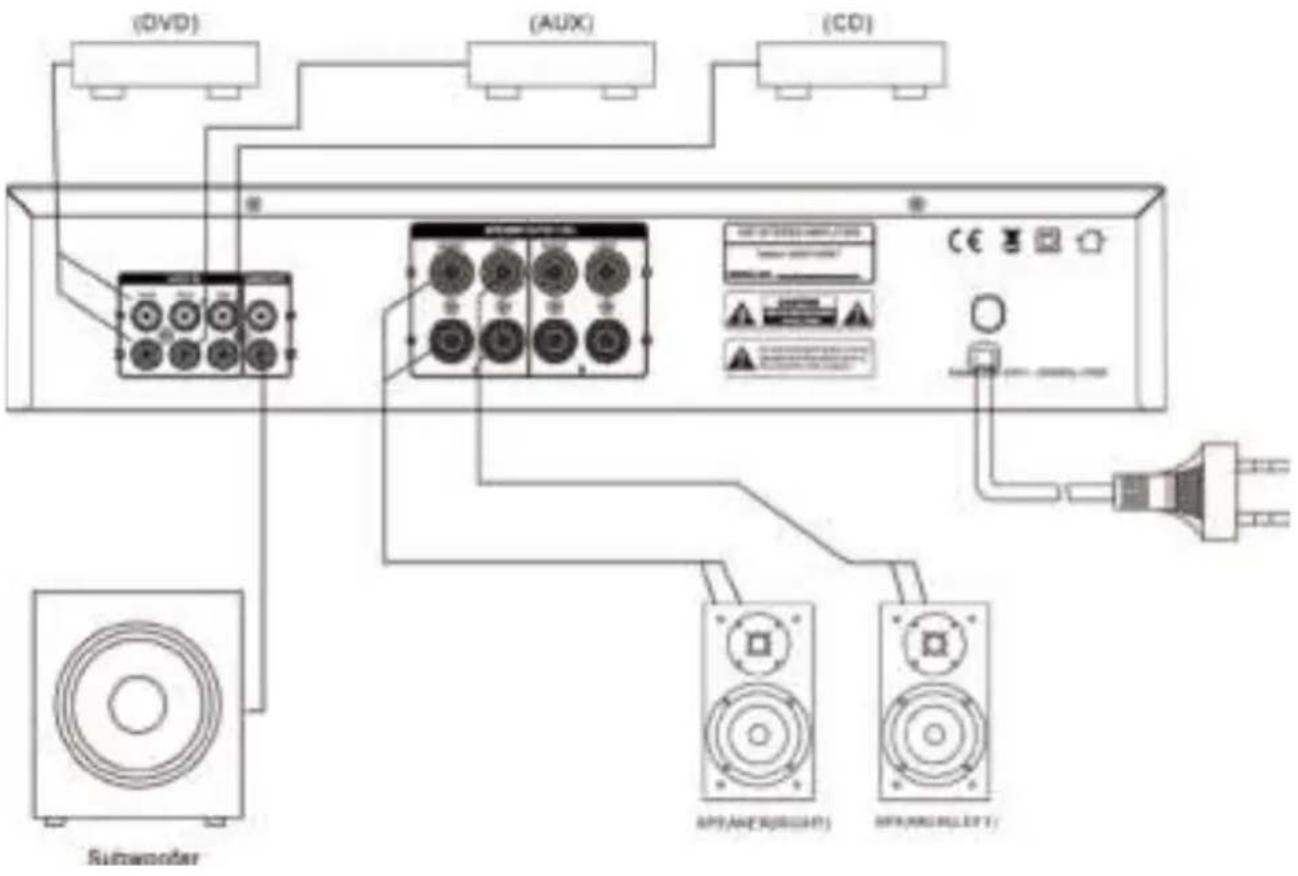

Antes del encendido del equipo, asegúrese de que todas las conexiones están correctamente efectuadas, según se indica en el esquema. Respete la polaridad! Baje completamente todos los controles de volumen. Ajuste el selector de entrada en la fuente correcta y encienda el amplificador. Algunos segundos después, el amplificador estará en disposición de sonar. Ajuste el volumen a su gusto. El fusible solo puede ser cambiado por un técnico cualificado. El nuevo fusible ha de ser de idénticas características al original. Si el LED no se ilumina cuando se enciende el amplificador, hay un mal funcionamiento en alguna parte. Apague inmediatamente el amplificador y resuelva el problema antes de volver a conectar el equipo. Seleccione el canal en el que ha conectado sus altavoces. Si al amplificador se le han conectado dos pares de altavoces al mismo tiempo, selecciones la posición A+B. Advertencia: No conecte dos pares de altavoces de 4 ohmios a la misma vez en las salidas A + B del amplificador.©Copyright LOTRONIC 2015 46 Conexión BLUETOOTH Apriete en el botón INPUT en su mando a distancia o en el frontal del equipo, y seleccione BLUETOOTH. Active la función BLUETOOTH de su dispositivo (p.ej. su Smartphone) y haga la búsqueda de dispositivos cercanos. El amplificado se identifica como MAD1400BT. Empareje su dispositivo con MAD1400BT y escuche su música. Antena FM El cable de altavoz, también es utilizado como cable de antena FM. Si usted necesita mejorar la recepción, desplace este cable. Diagnóstico de fallos Si el amplificador no funciona correctamente, verifique los puntos de la tabla de debajo. Si el problema persiste, contacte con su vendedor. Problema Causa Solución No hay sonido

• Mal conexionado de los altavoces

• Mal conexionado de la entrada de audio

• Mal conexionado a la corriente

• Volumen bajado al mínimo

• Selector de altavoces en mala posición

• Conecte firmemente los altavoces

• Verifique el conexionado de la entrada de audio

• Conecte correctamente el cable de corriente

• Aumente el volumen a un nivel adecuado

• Seleccione la salida adecuada de altavoces Distorsión

El volumen está muy fuerte

Baje el volumen a un nivel aceptable El sonido, solo sale por un canal

• Mal conexionado de entrada/salida

• El balance izquierda/derecha está a cero en uno de los lados

• Verifique el conexionado

• Verifique el conexionado

• Ajuste correctamente el Balance©Copyright LOTRONIC 2015 47 Características técnicas Potencia de salida (RMS) .............................................. 2 x 140W en 4 Ohmios ...................................................................................... 2 x 100W en 8 Ohmios THD .......................................................................................... <2% (30-20kHz) Banda pasante ............................................................................. 30Hz – 20kHz Relación S/R .................................................................... >77dB (ponderado A) Nivel/impedancia de entrada nominal .................................................. 500mV Banda FM ............................................ 87.5 – 107.5MHz en etapas de 0.1MHz Impedancia de carga nominal ............................................................ 4 Ohmios Consumo ................................................................................................ <130W Alimentación ................................................................. 220-240Vac ∼ 50/60Hz Dimensiones ................................................................................................. 5,3 Peso .......................................................................................................... 5,3 kg Notas:

1. Las características descritas, simplemente constituyen una referencia.

2. El diseño y las características pueden ser cambiados sin previo aviso si aportan una

mejora al producto. Accesorios: 1x Manual de uso 1x Cable 2 RCA a 2 RCA (1,5m)

NOTA IMPORTANTE: Los productos eléctricos, no deben ser tirados a las basuras domésticas. Hágalos reciclar en un lugar adecuado para ello. Pregunte a las autoridades locales por el punto más cercano a su domicilio.
