Producttype	Stereoversterkerontvanger
Merk	Madison
Model	MAD1400BT
RMS-uitgangsvermogen	2 x 140 W bij 4 Ω / 2 x 100 W bij 8 Ω
Totale harmonische vervorming	<2% (30 Hz – 20 kHz)
Bandbreedte	30 Hz – 20 kHz
Signaal-ruisverhouding	>77 dB (A-gewogen)
Nominaal ingangsniveau	500 mV
Belastingsimpedantie	4 Ω
FM-bereik	87,5 – 107,5 MHz
Stroomverbruik	<130 W
Voeding	220-240 V~ 50/60 Hz
Gewicht	5,3 kg
Connectiviteit	Bluetooth, USB, SD, FM, lijn-ingangen (AUX, DVD, CD)
Functies	USB/SD-speler, FM-radio, afstandsbediening, hoog-/laagregeling, 7-mode equalizer
Inbegrepen accessoires	Gebruiksaanwijzing, afstandsbediening
Veiligheid	Niet openen, niet blootstellen aan vocht
Onderhoud	Loskoppelen voor reiniging, droge doek gebruiken
Repareerbaarheid	Overlaten aan een gekwalificeerde technicus, zekering alleen vervangbaar door een professional

Veelgestelde vragen - MAD1400BT MADISON

Hoe verbind ik een Bluetooth-apparaat met de versterker?

Druk op INPUT op de afstandsbediening of het frontpaneel en selecteer BLUETOOTH. Activeer Bluetooth op uw apparaat (smartphone, tablet) en zoek naar apparaten in de buurt. De versterker verschijnt als MAD1400BT. Koppel en luister naar uw muziek. Zorg ervoor dat de versterker in Bluetooth-modus staat.

Wat te doen als de versterker niet inschakelt?

Controleer eerst of het netsnoer goed is aangesloten en of het stopcontact werkt. Zorg dat de hoofdschakelaar op ON staat. Als de LED niet brandt, is er mogelijk een interne storing. Schakel onmiddellijk uit en neem contact op met een gekwalificeerde technicus. Probeer niet de behuizing te openen.

Hoe stel ik de lage en hoge tonen in?

Druk op de TONE-toets op de afstandsbediening of het frontpaneel. Gebruik de volumeknop (of VOL+/VOL- op de afstandsbediening) om TREBLE (hoge tonen) of BASS (lage tonen) in te stellen. Druk nogmaals op TONE om te schakelen tussen beide.

Kan ik twee paar luidsprekers tegelijk aansluiten?

Ja, als u twee paar luidsprekers heeft, sluit ze dan aan op de uitgangen A en B. Gebruik de luidsprekerkiezer om A, B of A+B te selecteren. Let op: Sluit niet twee paar luidsprekers van 4 Ω tegelijk aan op A+B, want de totale impedantie zou onder de minimale toegestane waarde komen.

Wat is het maximale vermogen van de versterker?

Het RMS-uitgangsvermogen is 2 x 140 W bij 4 Ω en 2 x 100 W bij 8 Ω. De totale harmonische vervorming is minder dan 2% over de band 30 Hz-20 kHz.

Hoe gebruik ik de FM-radio?

Selecteer FM als ingangsbron via de ingangsselectie of de afstandsbediening. Druk voor automatisch zoeken naar zenders op de ▶ II-toets (play/pauze) in FM-modus. Gebruik de toetsen ◀ en ▶▶ om te navigeren tussen opgeslagen zenders. De luidsprekerkabel dient als antenne; verplaats deze om de ontvangst te verbeteren.

Wat te doen bij vervorming van het geluid?

Vervorming wordt meestal veroorzaakt door een te hoog volume. Zet het volume lager naar een acceptabel niveau. Controleer ook of de luidsprekers goed zijn aangesloten en de impedantie correct is. Als het probleem aanhoudt, verlaag dan de versterking van de bron.

Het geluid komt maar uit één kant, wat moet ik doen?

Controleer de aansluitingen van de luidsprekers (polariteit en goed contact). Zorg dat de audiokabels correct zijn aangesloten. Als u een stereobron gebruikt, controleer dan de balance links/rechts: deze moet in het midden staan. U kunt de balance regelen via het TONE-menu (niet beschreven, maar meestal toegankelijk via de afstandsbediening).

Hoe herhaal ik een nummer op USB of SD?

Druk eenmaal op de REP-toets (of herhaaltoets) om het huidige nummer te herhalen. Druk een tweede keer om alle nummers te herhalen. Druk een derde keer om terug te keren naar normale modus. Deze functie is beschikbaar voor USB- en SD-bronnen.

Kan ik de versterker gebruiken met een televisie?

Ja, sluit de audio-uitgang van uw televisie aan op een van de lijn-ingangen van de versterker: AUX, DVD of CD (via RCA-kabels). Selecteer vervolgens de overeenkomstige ingang met de ingangsselectie of de afstandsbediening. Zorg dat het volume van de televisie op een gematigd niveau is ingesteld.

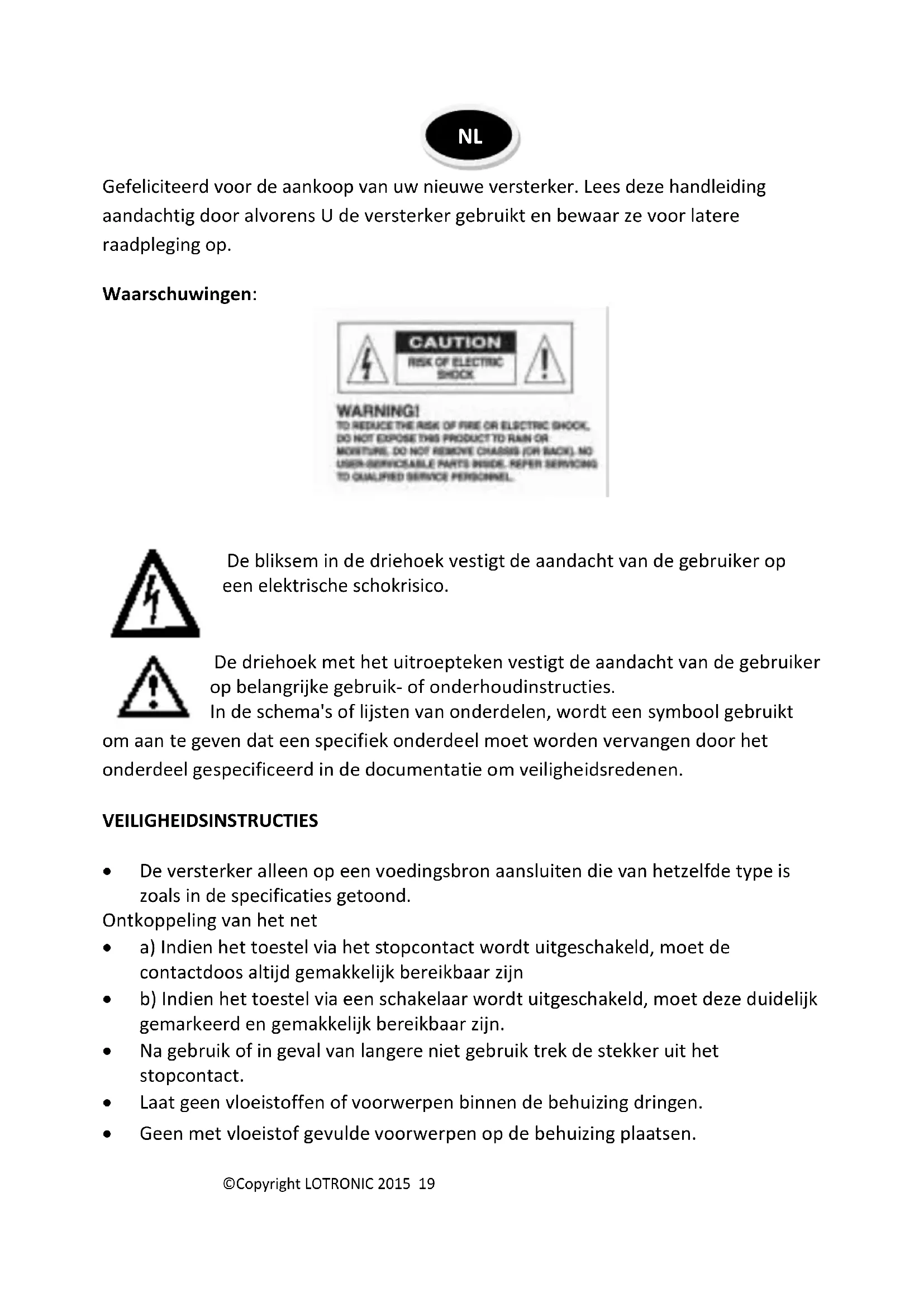

GEBRUIKSAANWIJZING MAD1400BT MADISON

Gefeliciteerd voor de aankoop van uw nieuwe versterker. Lees deze handleiding aandachtig door alvorens U de versterker gebruikt en bewaar ze voor latere raadpleging op.

Waarschuwingen:

WARNING!

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS PRODUCT TO RAIN OR MOBISTURE, DO NOT REMOVE CHASSIS (OR BACK). NO USEIN-SERVICABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

De bliksem in de driehoek vestigt de aandacht van de gebruiker op een elektrische schokrisico.

De driehoek met het uitroepteken vestigt de aandacht van de gebruiker op belangrijke gebruik- of onderhoudinstructies.

In de schema's of lijsten van onderdelen, wordt een symbool gebruikt

om aan te geven dat een specifiek onderdeel moet worden vervangen door het onderdeel gespecificeerd in de documentatie om veiligheidsredenen.

VEILIGHEIDSINSTRUCTIES

- De versterker alleen op een voedingsbron aansluiten die van hetzelfde type is zoals in de specificaties getoond.

Ontkoppeling van het net

• a) Indien het toestel via het stopcontact wordt uitgeschakeld, moet de contactdoos altijd gemakkelijk bereikbaar zijn
• b) Indien het toestel via een schakelaar wordt uitgeschakeld, moet deze duidelijk gemarkeerd en gemakkelijk bereikbaar zijn.
• Na gebruik of in geval van langere niet gebruik trek de stekker uit het stopcontact.
• Laat geen vloeistoffen of voorwerpen binnen de behuizing dringen.
• Geen met vloeistof gevulde voorwerpen op de behuizing plaatsen.

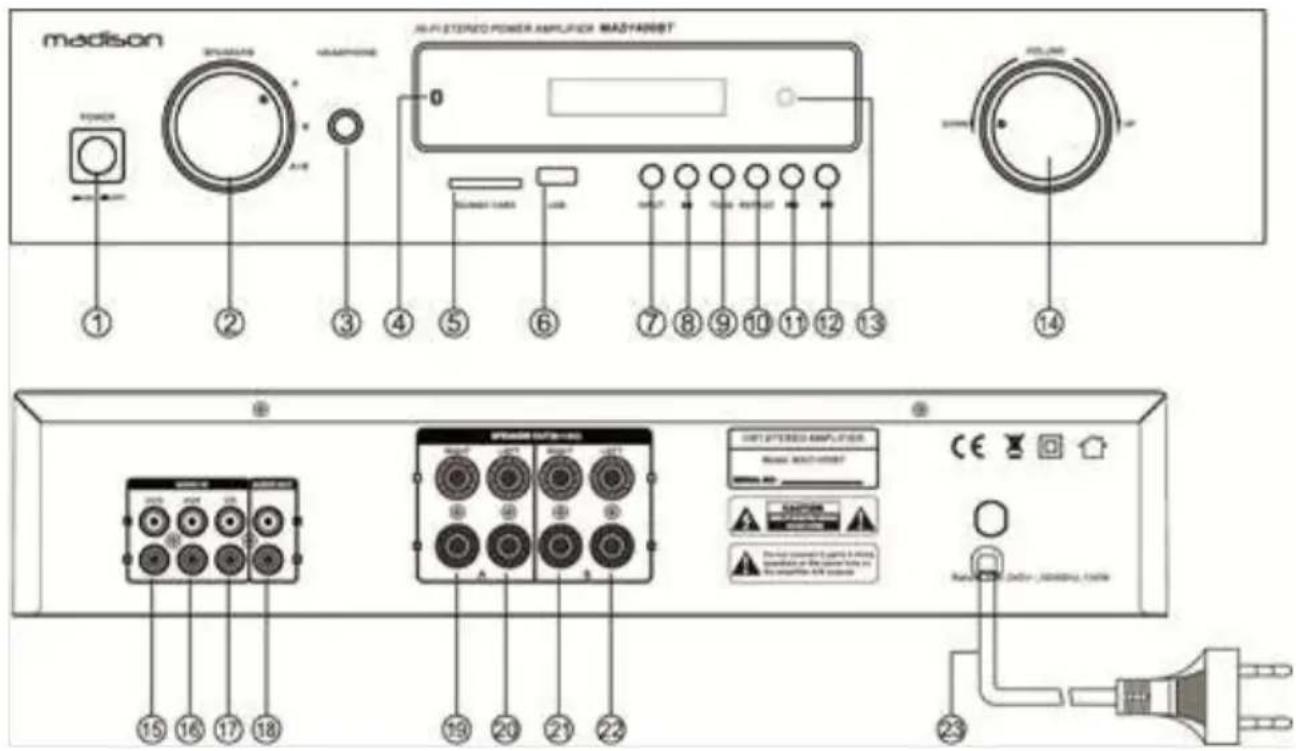

Voor- en achterzijde

1. Aan/uit
2. Keuze van de luidspreker uitgang
3. Hoofdtelefoon uitgang
4. Bluetooth antenne
5. SD ingang
6. USB ingang
7. Ingangskeuze schakelaar:. Kies tussen USB, SD, Bluetooth, FM, DVD, AUX
8. Afspelen/pauze van muziek van USB/SD/BLUETOOTH
9. TONE: Drukken om bas of treble te kiezen. Met de VOL knop de klank instellen
10. Een keer drukken om de lopende track te herhalen, opnieuw indrukken om alle tracks in de USB/SD geheugen te herhalen
11. Kort indrukken om de vorige track de kiezen, lang indrukken om het volume de minderen
    In FM modus: kiezen van de vorige zender
12. Kort indrukken om de naaste track de kiezen, lang indrukken om het volume de verhogen
    In FM modus: kiezen van de vorige zender
13. Sensor van de afstandsbediening
14. Master volume controle
15. DVD ingang

16. AUX ingang

17. CD ingang

18. AUDIO uitgang

19. A kanaal luidspreker-uitg. rechts

20. A kanaal luidspreker uitgang links

21. B kanaal luidspreker-uitg. rechts

22. B kanaal luidspreker uitgang links

23. Netsnoer

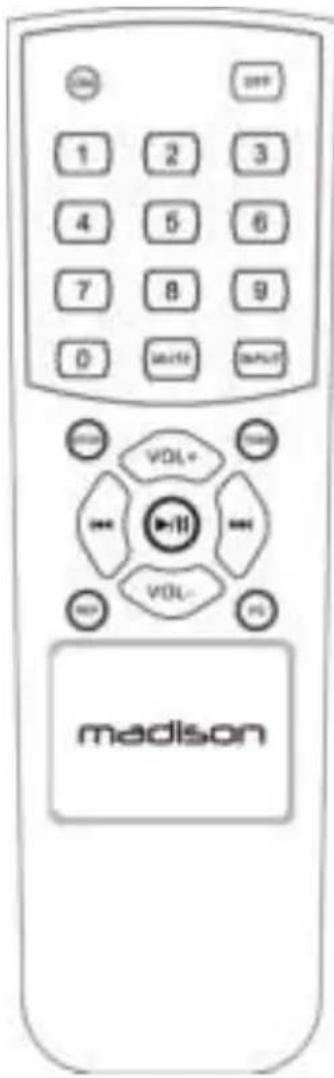

Afstandsbediening

ON: Aanschakelen van de versterker.

OFF: Uitschakelen van de versterker

MUTE: Stop het geluid van de versterker. Opnieuw indrukken om het geluid weer aan te schakelen.

INPUT: Kies een ingangsbron tussen USB/SD, BLUETOOTH, FM, LINE IN

STOP: Stopt het afspelen van tracks op de USB/SD

TONE: Indrukken om TREBLE of BASS te kiezen. Druk VOL+ / VOL- om de waarde te verhogen of te verminderen.

REP: Een keer drukken om de lopende track te herhalen. Opnieuw drukken om alle tracks op de USB/SD te herhalen.

EQ: Kies een van de 7 voorgeprogrammeerde EQ voor de USB/SD muziek bron.

Cijfer toetsen: Toets het nummer van de gewenste track in om de track direct tie kiezen. De track wordt onmiddellijk afgespeeld.

VOL+: Drukken om het volume te verhogen

VOL-: Drukken om het volume te minderen

◀: Drukken om de vorige track/radiozender te kiezen

▶: Drukken om de volgende track/radiozender te kiezen

▶ II: Afspelen/pauzeren van het geluid van de USB/SD/BLUETOOTH ingangsbron

In FM modus: drukken om een automatische zoek en opslaan te starten.

Bediening

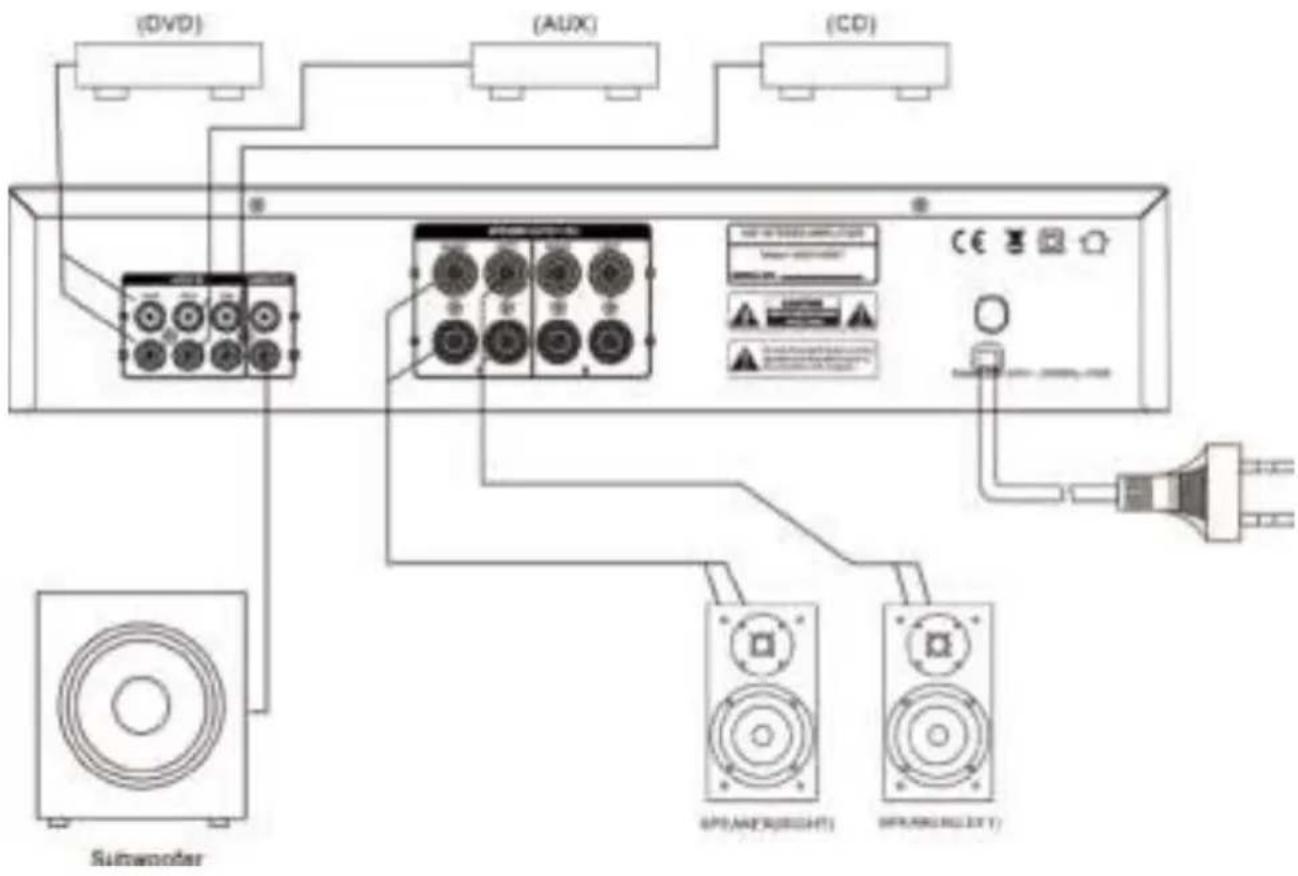

Alvorens u het systeem inschakelt doe alle aansluitingen volgens de boven staande afbeelding.

Let op de juiste polariteit. Draai alle volume controles naar beneden op het minimum.

Draai de ingangskeuzeschakelaar op de juiste positie en schakel het toestel aan. Na enkele seconden heeft het toestel de normale werkconditie bereikt. Stel het volume na uw wensen in.

Indien de zekering doorbrandt laat ze door een technicus door een identieke vervangen.

Indien de LED niet oplicht wanneer de versterker ingeschakeld wordt heeft de versterker een probleem. Schakel de versterker direct uit en los het probleem op.

Schakel de versterker opnieuw aan.

Kies de luidsprekeruitgang volgends uw kabelverbinding d.m.v. de A/B schakelaar.

Indien de versterker aan twee paar luidsprekers op beide kanalen A en B, kies de A+B kanaal positie.

Waarschuwing: Nooit 2 paar 4 ohms luidsprekers tegelijkertijd op de A & B uitgangen aansluiten.

Bluetooth verbinding

Druk de INPUT toets op de afstandsbediening of op het frontpaneel om de Bluetooth functie te kiezen. Activeer de bluetooth functie op uw device en zoek naar bluetooth devices. De Bluetooth naam van het toestel is MAD1400BT. Verbindt de twee toestellen en speel uw muziek af.

FM: De luidsprekerkabel is ook de FM antenne. Als U de ontvangst wilt verbeteren, beweeg de kabel.

In geval van storing

Indien de versterker niet goed werkt controleer volgende punten in de tabel beneden. Indien uw probleem niet wordt opgelost raadpleeg uw dealer.

Probleem	Oorzaak	Oplossing
Geen geluid	Slechte luidspreker aansluitingFoute aansluiting van de audio ingangSlechte aansluiting van de voedingsplugVolume op het minimum ingesteldLuidspreker uitgangskeuze schakelaar niet in de juiste positie	Vast aansluitenAudio ingang controlerenNetsnoer goed aansluitenVolume op een geschikt niveau instellenKies de juiste luidspreker uitgang
Vervorming	Het volume is te hoog	Verminder het volume op een geschikt niveau
Geluid alleen van een kanaal	Onvolledige luidspreker aansluitingOnvolledige ingang/ uitgang kabel aansluitingenLinks/rechts balance is uit op een kant	Vast aansluitenVast aansluitenBalance juist instellen

Specificaties

Uitgangsvermogen (RMS) 2 x 140W @ 4 Ohm

2 x 100W @ 8 Ohm

THD .... <2% (30-20kHz)

Frequentiebereik 30Hz – 20kHz

Signaal ruis verhouding....>77dB (A-weighted)

Ingangsniveau/impedantie 500mV

Lastimpedantie ....4 Ohm

Opgenomen vermogen ....<130W

Voeding 220-240Vac \~ 50/60Hz

Afmetingen 430 x 330 x 89mm

Nettogewicht 5,3 kg

Opmerkingen:

1. De specificaties hierboven zijn alleen referentiewaarden
2. Wisselingen in design en specificaties zonder aankondiging zijn voorbehouden

Toebehoren:

1x handleiding

1x afstandsbediening

De elektrische producten mogen niet naast het huisvuil geplaatst worden. Gelieve deze te laten recycleren daar waar er centra's hiervoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren.
