BEDIENUNGSANLEITUNG MAD1000 MADISON

LEISTUNGSVERSTÄRKER VERMOGENSVERSTERKER AMPLIFICADOR

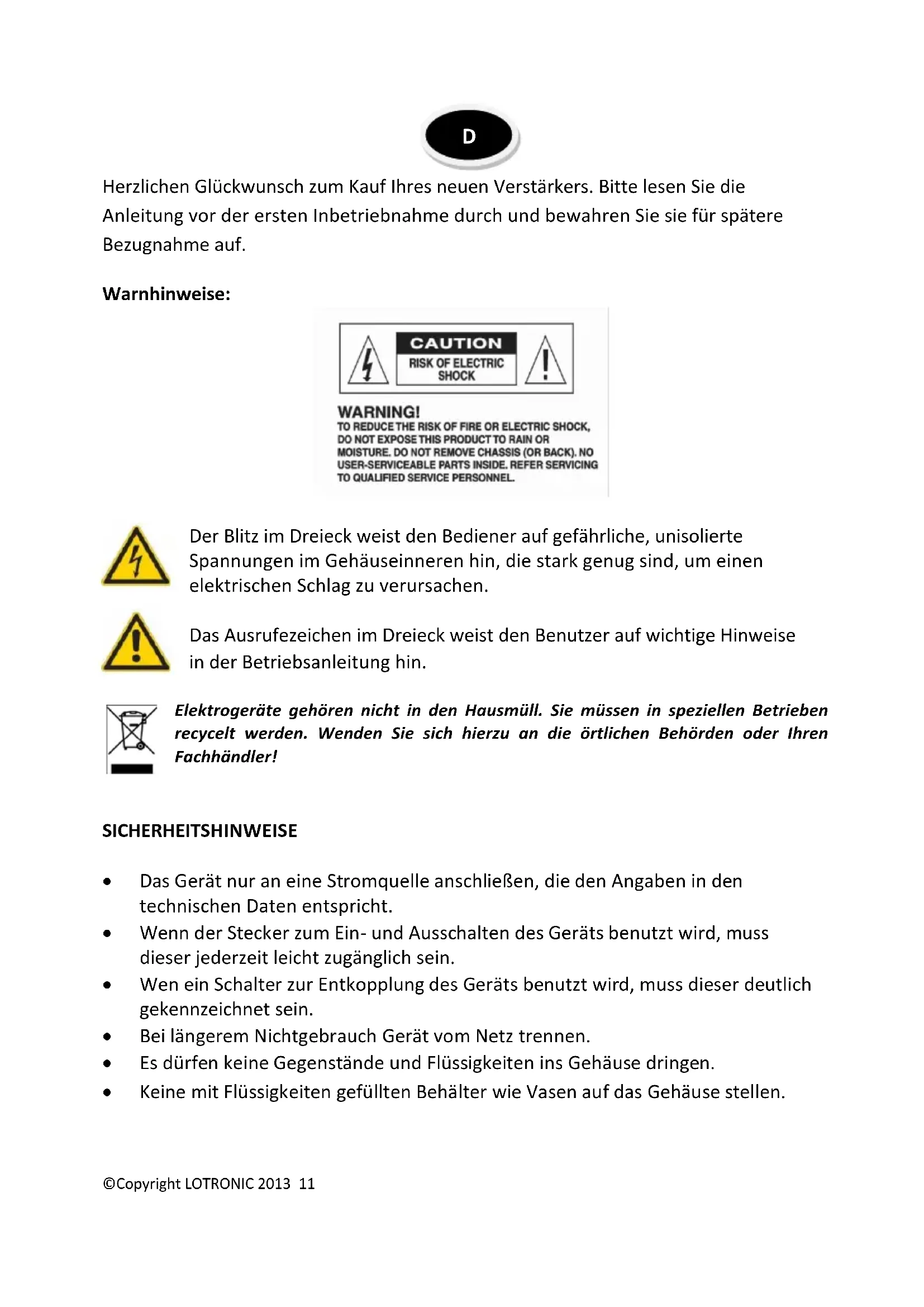

Herzlichen Glückwunsch zum Kauf Ihres neuen Verstärkers. Bitte lesen Sie die Anleitung vor der ersten Inbetriebnahme durch und bewahren Sie sie für spätere Bezugnahme auf. Warnhinweise:

Der Blitz im Dreieck weist den Bediener auf gefährliche, unisolierte Spannungen im Gehäuseinneren hin, die stark genug sind, um einen elektrischen Schlag zu verursachen. Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Hinweise in der Betriebsanleitung hin. Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Wenden Sie sich hierzu an die örtlichen Behörden oder Ihren Fachhändler! SICHERHEITSHINWEISE

• Das Gerät nur an eine Stromquelle anschließen, die den Angaben in den technischen Daten entspricht.

• Wenn der Stecker zum Ein- und Ausschalten des Geräts benutzt wird, muss dieser jederzeit leicht zugänglich sein.

• Wen ein Schalter zur Entkopplung des Geräts benutzt wird, muss dieser deutlich gekennzeichnet sein.

• Bei längerem Nichtgebrauch Gerät vom Netz trennen.

• Es dürfen keine Gegenstände und Flüssigkeiten ins Gehäuse dringen.

• Keine mit Flüssigkeiten gefüllten Behälter wie Vasen auf das Gehäuse stellen. D©Copyright LOTRONIC 2013 12 Beschreibung der Front- und Rückseite

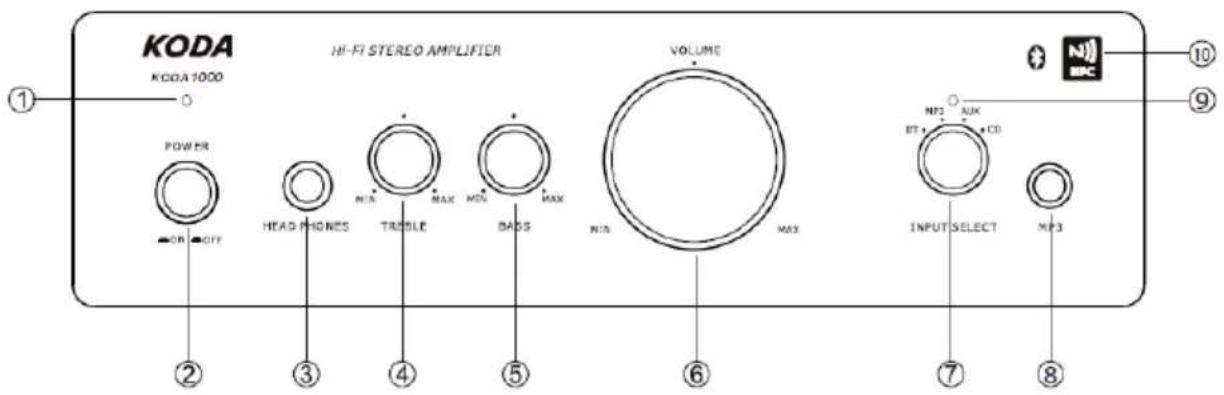

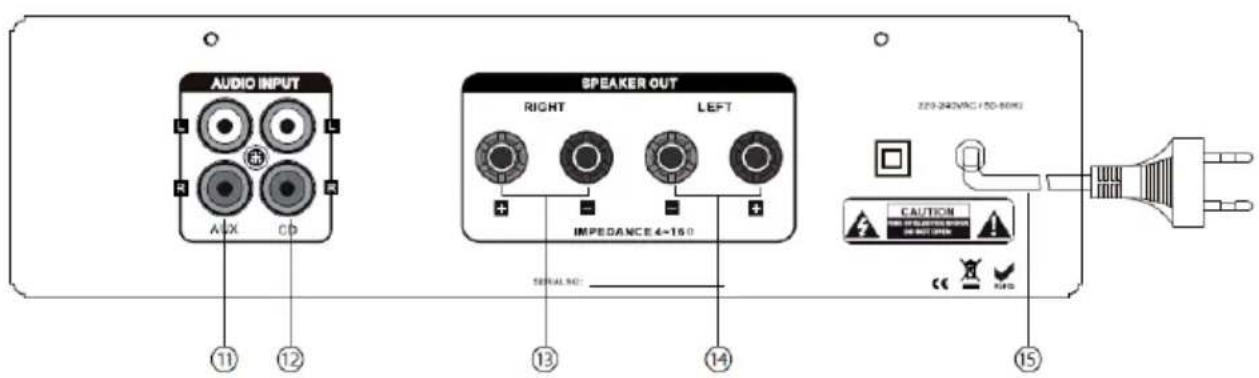

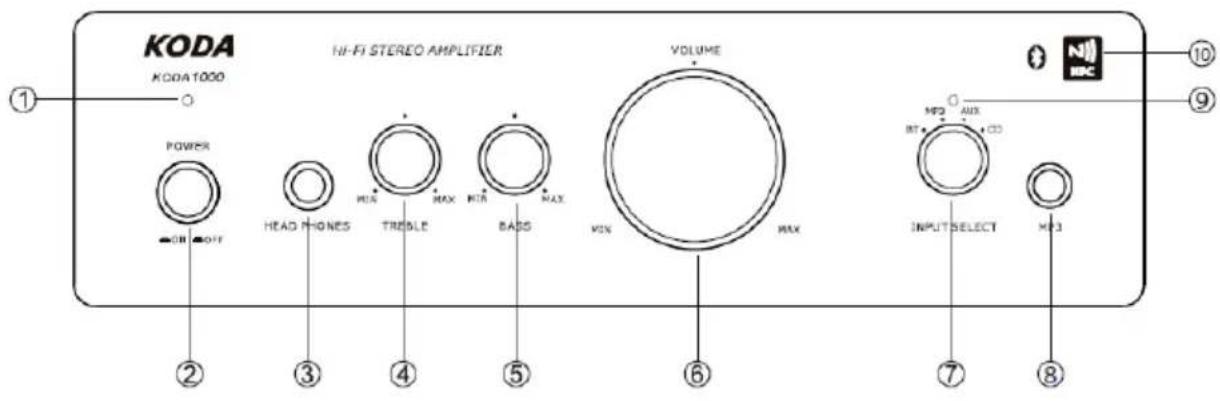

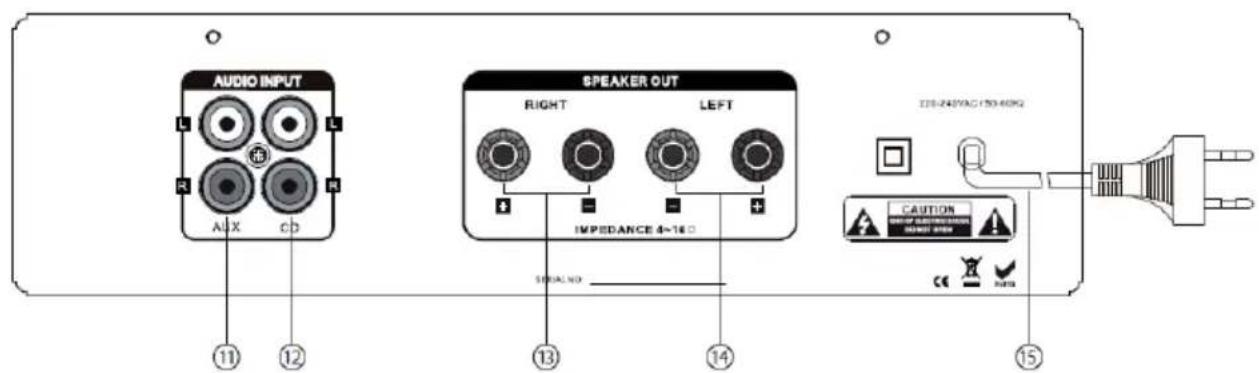

1. Betriebsanzeige 2.Ein/Aus Schalter

3. Kopfhörerausgang 4. Höhenregler

5. Bassregler 6. Lautstärkeregler

7. Eingangswahlschalter (BT/MP3/CD/AUX) 8. MP3 Eingangsbuchse

9. Bluetooth Anzeige 10. NFC (Nahbereichskommunikation)

11. AUX Eingang 12. CD Eingangsbuchse

13. LS-Ausgang rechter Kanal 14. LS-Ausgang linker Kanal

Bedienung Vor dem Einschalten der Anlage erst alle Anschlüsse vornehmen (Anschlussschema siehe nächste Seite). Bitte achten sie besonders auf die richtige Polarität. Alle Lautstärkeregler ganz herunterfahren. Den Eingangswahl-schalter auf die entsprechende Eingangsquelle stellen und Gerät einschalten. Nach einigen Sekunden ist das Gerät voll betriebsbereit. Stellen sie die Lautstärke nach Ihren Wünschen ein. Falls einmal die Sicherung durchbrennt, wenden Sie sich an einen erfahrenen Techniker. Die neue Sicherung muss der alten in jeder Hinsicht entsprechen.©Copyright LOTRONIC 2013 13 Wenn die LED beim Einschalten des Verstärkers nicht aufleuchtet, liegt ein Fehler vor. Schalten sie sofort wieder das Gerät aus und lösen Sie das Problem. Danach das Gerät erneut einschalten. Bluetooth Verbindung erstellen

• Den Eingangswahlschalter auf BT stellen. Die blaue LED blinkt. Die Bluetooth Funktion auf dem Bluetooth-fähigen Gerät (z.B. Mobiltelefon) aktivieren und Suche nach anderen Bluetooth Geräten starten. Der Verstärker erscheint unter dem Namen „AMPLIFIER“. Verbinden Sie Ihr Gerät mit „AMPLIFIER“ und spielen Sie Ihre Musik ab.

• Über die NFC Funktion: Den Eingangswahlschalter auf BT stellen und die NFC Funktion auf Ihrem Gerät. Halten Sie ihr Gerät dicht an das NFC Symbol auf der Vorderseite. Die Verbindung steht jetzt. Fehlerdiagnose Wenn der Verstärker nicht ordnungsgemäß funktioniert, prüfen Sie die nachstehenden Punkte. Wenn das Problem damit nicht behoben ist, wenden Sie sich bitte an Ihren Fachhändler. Problem Ursachen Lösungen Kein Ton

• Schlechter LS-Anschluss

• Schlechter Anschluss der Audioquelle

• Schlechter Anschluss des

• Audioeingangsbuchse prüfen

• Netzkabel richtig anschließen©Copyright LOTRONIC 2013 14 Netzkabels

• Lautstärke ist ganz heruntergestellt

• Kanalwahlschalter ist nicht auf den richtigen Kanal eingestellt.

• Lautstärke auf einen normalen Pegel einstellen

• Den richtigen Kanal wählen Verzerrung

• Die Lautstärke ist zu hoch

• Die Lautstärke auf einen annehmbaren Pegel einstellen Nur ein Kanal funktioniert

• Unvollständiger LS- Anschluss

• Ein- und Ausgänge sind nicht richtig angeschlossen

• Links/rechts Balance ist an einer Seite aus

• LS richtig anschließen

• Anschlüsse der Ein- und Ausgänge prüfen

• Balance richtig einstellen Technische Daten Ausgangleistung (RMS) ........................................................ 2 x 30W @ 4 Ohm ............................................................................................. 2 x 25W @ 8 Ohm THD .......................................................................................... <2% (30-20kHz) Frequenzgang............................................................................... 30Hz – 20kHz Störabstand .......................................................................>77dB (A-gewichtet) Nom. Eingangspegel/-impedanz ............................................................ 500mV Nom. Lastimpedanz ................................................................................ 4 Ohm Verbrauch ................................................................................................ <80W Versorgungsspannung .................................................. 220-240Vac ∼ 50/60Hz Abmessungen....................................................................... 244 x 202 x 67mm Nettogewicht ........................................................................................... 2,9 kg Hinweise:

1. Die obigen Angaben sind nur Bezugswerte

2. Design und technische Daten können sich ohne Vorankündigung ändern, wenn

dies zur Produktverbesserung dient. Zubehör: 1 Anleitung 1x 3,5mm Klinke auf 3,5mm Klinkenkabel (20cm)©Copyright LOTRONIC 2013 15
