BEDIENUNGSANLEITUNG MADCENTER200CDBK MADISON

CE MAD-CENTER200CD-BK: 16cm / 200W

VORSICHT - STROMSCHLAGGEFAHR – NICHT ÖFFNEN

Zeichenerklärung

Der Blitz im Dreieck weist auf ein Gesundheitsrisiko hin (z.B. Stromschlag).

Das Ausrufezeichen im Dreieck weist auf besondere Gefahren beim Umgang oder Betrieb des Geräts hin.

LASER KLASSE I: Ein Laserwarnschild befindet sich auf der Rückseite des Geräts und im CD Fach. Nicht die Warnschilder vom Gerät entfernen. Niemals das Gehäuse öffnen oder versuchen, Zugang zum Geräteinneren zu erlangen. Niemals in den Laserstrahl blicken. Laserstrahlen können Ihre Augen beschädigen.

In Schaltplänen und Teilelisten werden einige Teile durch Symbole gekennzeichnet, die nur durch spezifische Komponenten in der Begleitdokumentation ersetzt werden dürfen.

Sicherheitshinweise

• Die Garantie gilt nicht, wenn die Schäden durch Nichtbeachtung dieser Bedienungsanleitung entstanden sind. Wir übernehmen für den daraus entstandenen Schaden keine Haftung.
• Wir übernehmen für Personen- und Sachschäden keine Haftung, wenn diese durch unvorschriftsmäßige Handhabung oder Nichtbeachtung der Anleitung entstanden sind. Der Garantieanspruch verfällt in diesem Fall.
• Aus Sicherheitsgründen darf das Gerät nicht verändert oder umgebaut werden.
• Das Gerät darf nur in trockenen, geschlossenen Räumen benutzt werden. Nicht in Wassernähe wie Badezimmern oder am Swimmingpool benutzen.
• Das Gerät und die Batterien vor extremen Temperaturen schützen (< +5°C / > +35°C)

• Das Gerät vor starken Erschütterungen und schwerer mechanischer Belastung schützen.

• Das Gerät vor starker Feuchtigkeit schützen (z.B. vor Tropf- bzw. Sprühwasser)

• Keine mit Flüssigkeit gefüllten Behälter wie Gläser oder Vasen auf oder direkt neben das Gerät stellen. Sie können umfallen und Wasser kann ins Gerät dringen. Niemals Flüssigkeiten über dem Gerät einschenken. Keine Kleinteile wie Münzen oder Briefklammern aufs Gerät legen. Sie können ins Gehäuse dringen. Es besteht Feuer- und Stromschlaggefahr! Falls doch einmal Flüssigkeiten oder Gegenstände ins Gerät dringen sollten, ziehen Sie sofort den Netzstecker ab und benachrichtigen Sie einen Fachmann
• Das Gerät entspricht der Schutzklasse II
• Nur für Innengebrauch.
• Das Gerät nur in gemäßigten Klimazonen, nicht in tropischer Umgebung benutzen.
• Defekte Kabel nur von einem Fachmann ersetzen lassen. Stromschlaggefahr!
• Nicht das Verpackungsmaterial für jedermann zugänglich liegen lassen, da es für Kinder eine Gefahrenquelle darstellt.
• Wenn Sie sich über den richtigen Anschluss nicht im Klaren sind oder wenn Fragen auftreten, die nicht von der Anleitung beantwortet wurden, wenden Sie sich bitte an einen Fachmann.

ACHTUNG

Wenn die Batterie falsch eingesetzt ist, besteht Explosionsgefahr.

Batterie nur durch eine Neue mit denselben technischen Eigenschaften ersetzen. Batterie vor Hitze, Sonne, Feuer und ähnlichen Wärmequellen schützen.

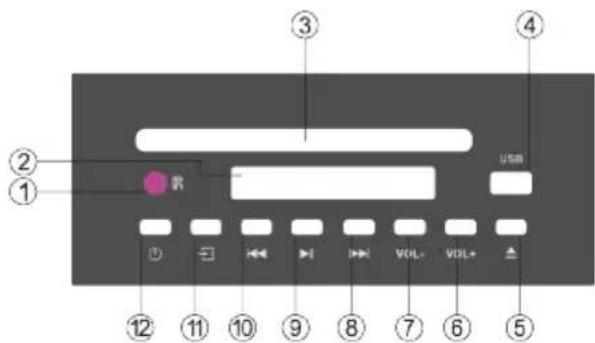

Frontbedienfeld

1. Infrarot Sensor
2. Display
3. CD Slot: das Gerät besitzt einen Anti-Schock Laser, der die CD automatisch einzieht, so dass keine Schließtaste nötig ist. Einfach die CD mit dem Etikett nach oben vorsichtig in den Slot schieben und der Spieler zieht die

1. USB Slot
2. Auswurftaste des CD Spielers
3. Lautstärke erhöhen bis zu 40

4. Lautstärke mindern bis auf 00

5. Im BT/DISC/BT Betrieb: Wählt den folgenden Titel. Im FM Betrieb: wählt den nächsten Sender. Im DISC Betrieb: Gedrückt halten zum schnellen Vorspulen.

6. Im BT/DISC/BT Betrieb: Musik abspielen und pausieren. Im FM Betrieb: Wählt den nächsten Sender. Gedrückt halten, um den automatischen Sendersuchlauf zu aktivieren. FM Band: 87.5-108MHz in 0.1MHz Schritten.
7. Im BT/DISC/BT Betrieb: Wählt den vorigen Titel. Im CD Betrieb: Gedrückt halten für schnellen Rücklauf. Im FM Betrieb: wählt den vorigen Sender. Insgesamt 55 Sender können gespeichert werden.
8. Eingangswahlschalter: Drücken um AUX/BT/FM/DISC/USB Eingang zu wählen
9. Standby Taste: Gerät in Standby schalten bzw. wieder zu aktivieren.

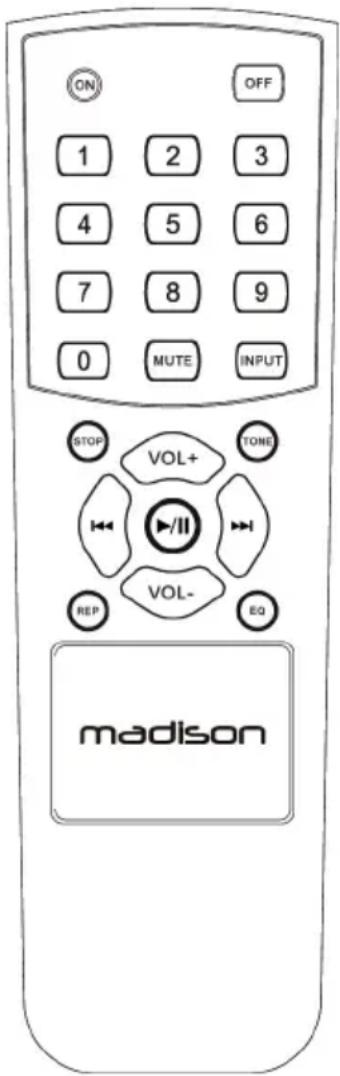

FERNBEDIENUNG

ON: Schaltet das Gerät ein.

OFF: Schaltet das Gerät aus

MUTE: Tonstopp. Zum Zuschalten des Tons erneut die Taste drücken.

INPUT: Wählt die Eingangsquelle unter USB/SD, BLUETOOTH, FM, LINE IN

STOP: Abspielstopp vom USB/SD Medium

TONE: Drücken, um TREBLE oder BASS zu wählen. Dann mit der VOL+ / VOL- Taste den Wert erhöhen bzw. vermindern.

REP: Einmal drücken, um den laufenden Titel zu wiederholen. Erneut drücken, um alle Titel im USB/SD Speicher zu wiederholen.

EQ: Wählen Sie einen der 3 vorprogrammierten Musikstile für die Titel im USB/SD Speicher.

Nummerntasten: Im DISC/USB Betrieb: Die Nummer des gewünschten Titels eingeben. Dieser wird automatisch sofort abgespielt. Im FM Betrieb: Die Speichernnummer des gespeicherten Senders eingeben

VOL+: Erhöht die Lautstärke

VOL-: Vermindert die Lautstärke

◀: Wahl des vorigen Titels/Senders

▶▶: Wahl des folgenden Titels/Senders

▶ II : Abspielen/pausieren des Titels vom USB/SD/Bluetooth Eingang

Im FM Betrieb startet der automatische Suchlauf und Speichern der Sender.

Die gefundenen Sender werden automatisch nacheinander in den Speicherplätzen gespeichert, ohne dass der Benutzer in irgendeiner Weise eingreifen kann. Sie haben auch nicht die Möglichkeit, einen Sender Ihrer Wahl manuell zu speichern.

Um auf die Speicher zuzugreifen, drücken Sie die Zifferntasten, während sich der Lautsprecher im UKW-Modus befindet.

Es stehen 55 Speicherplätze zur Verfügung. Wenn der Tuner beispielsweise nur 15 Sender empfängt, werden nur diese 15 Sender gespeichert.

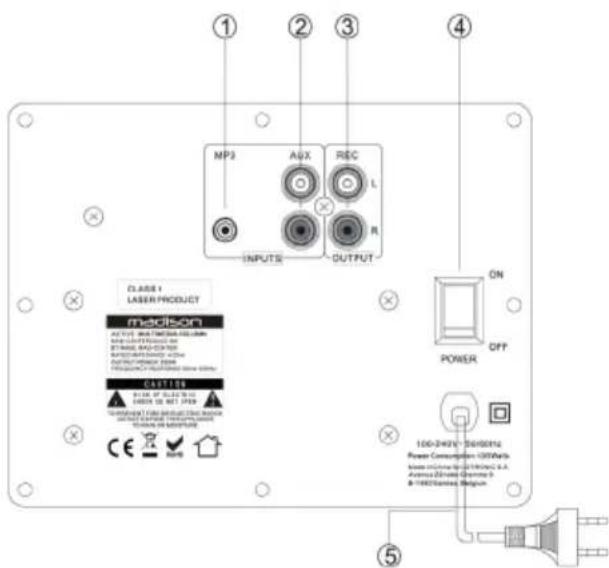

Rückseite der MAD-CENTER200CD

1. MP3 Eingangsbuchse
2. AUX Eingangsbuchse
3. REC Ausgang zum Anschluss an eine andere Aktivbox
4. Ein/Aus Schalter
5. Netzkabel

Bedienungsanleitung

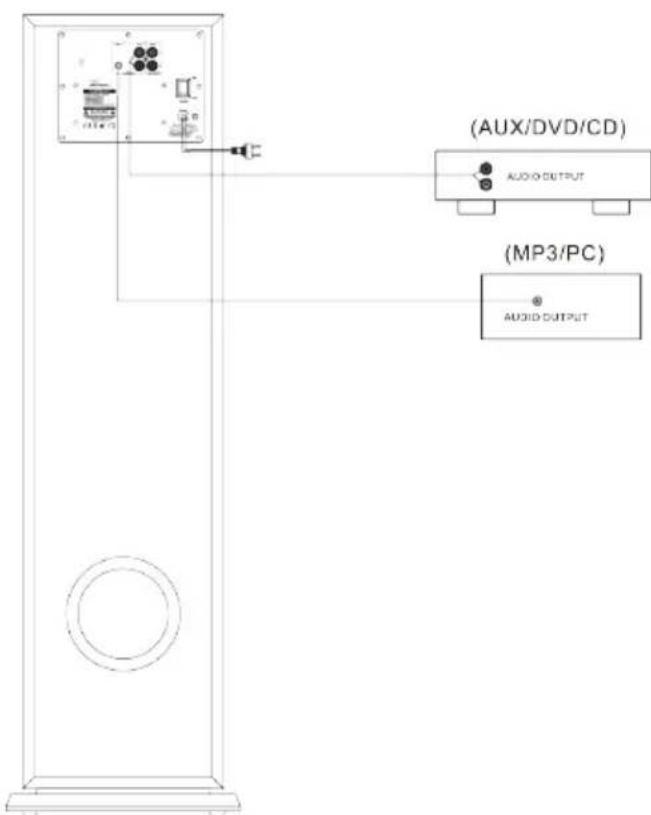

1. Erst alle Anschlüsse vornehmen, bevor Sie die Anlage einschalten. Achten Sie auf die richtige Polung und stellen Sie die Lautstärkeregler aufs Minimum ein.
2. Den Eingangswahlschalter auf die gewünschte Eingangsquelle stellen und die Anlage einschalten. Nach einigen Sekunden ist der Verstärker betriebsbereit. Stellen Sie die Lautstärke auf den gewünschten Pegel ein und genießen Sie Ihre Musik.
3. Die Sicherung darf nur von einem Techniker ersetzt werden. Nur eine Sicherung mit denselben technischen Daten einsetzen, wie die alte.
4. Wenn die LED nach Einschalten der

Anlage nicht hell leuchtet, liegt ein Problem vor. Sofort die Anlage ausschalten, das Problem lösen und erst dann die Anlage wieder einschalten.

Bluetoothverbindung:

Die Eingangswahltaste auf der Frontseite oder auf der Fernbedienung drücken und den Bluetooth Eingang wählen. Die Bluetooth Funktion auf Ihrem Smartphone aktivieren und nach Bluetooth Geräten suchen. Der Bluetooth Name der Anlage ist "MAD-CENTER". Synchronisieren Sie Ihr Smartphone mit "MAD-CENTER" und genießen Sie Ihre Musik.

CD abspielen

Das Gerät liest MP3 und WAV Dateien.

Die CD mit dem Etikett nach oben in den Schlitz schieben. Nur Standard CDs benutzen.

Fehlerdiagnose

Wenn die Anlage nicht ordnungsgemäß funktioniert, suchen Sie die Lösung in der nachstehenden Tabelle. Wenn das Problem weiterhin besteht, ist es möglich, dass die Anlage defekt ist. Schalten sie sofort die Anlage aus und wenden Sie sich an Ihren Fachhändler.

Problem	Ursachen	Lösungen
Kein Ton	· Lose LS-Anschlüsse.· Eingangsquelle nicht richtig angeschlossen· Schlechter Netzanschluss· Lautstärkeregler sind ganz heruntergefahren.· Lautsprecherausgang ist nicht richtig eingestellt	· Fest anschließen.· Anschluss der Eingangsquelle prüfen· Netzanschluss richtig durchführen.· Lautstärke hochfahren· Lautsprecherausgang auf die richtige Stellung bringen
Klangverzerrung	· Lautstärke ist zu hoch	· Lautstärke herunterfahren
Gerät kann nicht eingeschaltet werden	Der Netzstecker ist nicht richtig eingesteckt oder beschädigt	Erneut ans Netz anschließen
Fernbedienung	Batterien fehlen oder sind leer	Batterien ersetzen
funktioniert nicht	Fernbedienung ist außerhalb der Reichweite	Innerhalb der Reichweite benutzen
CD kann nicht abgespielt werden	Disk Error	Die CD mit dem Etikett nach oben einschieben
	CD wird nicht eingezogen	CD erneut einschieben
	Keine CD im Schlitz	CD einschieben

Technische Daten

RMS/max. Ausgangsleistung	100/200W @ 4 ohm
THD (unter nom. Bedingungen)	≤2% (50-20kHz)
Eingangspegel Line Eingang:	≥75dB (A-weighted)
FM Radio	87.5 – 108MHz
FM Schritte	0.1MHz
BT Frequenz	2402-2480MHz
Max. Sendeleistung	0.43dBm
Impedanz	4 Ohm
Frequenzbereich	50Hz – 20kHz
Eingangspegel Line Eingang:	Line in: 300mV
Versorgung	100 – 240V~ 50/60Hz
Verbrauch	≤65W
Abmessungen	256 x 214 x 1000mm
Netto-/Brutogewicht	13,1kg / 14,8kg

Die Angaben sind nur Bezugswerte
Veränderungen ohne Vorankündigung vorbehalten

WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Wenden Sie sich hierzu an die örtlichen Behörden oder Ihren Fachhändler!
