BEDIENUNGSANLEITUNG MADTA15BT MADISON

BEDIENUNGSANLEITUNG HANDLEIDING

STROMSCHLAGGEFAHR – NICHT ÖFFNEN

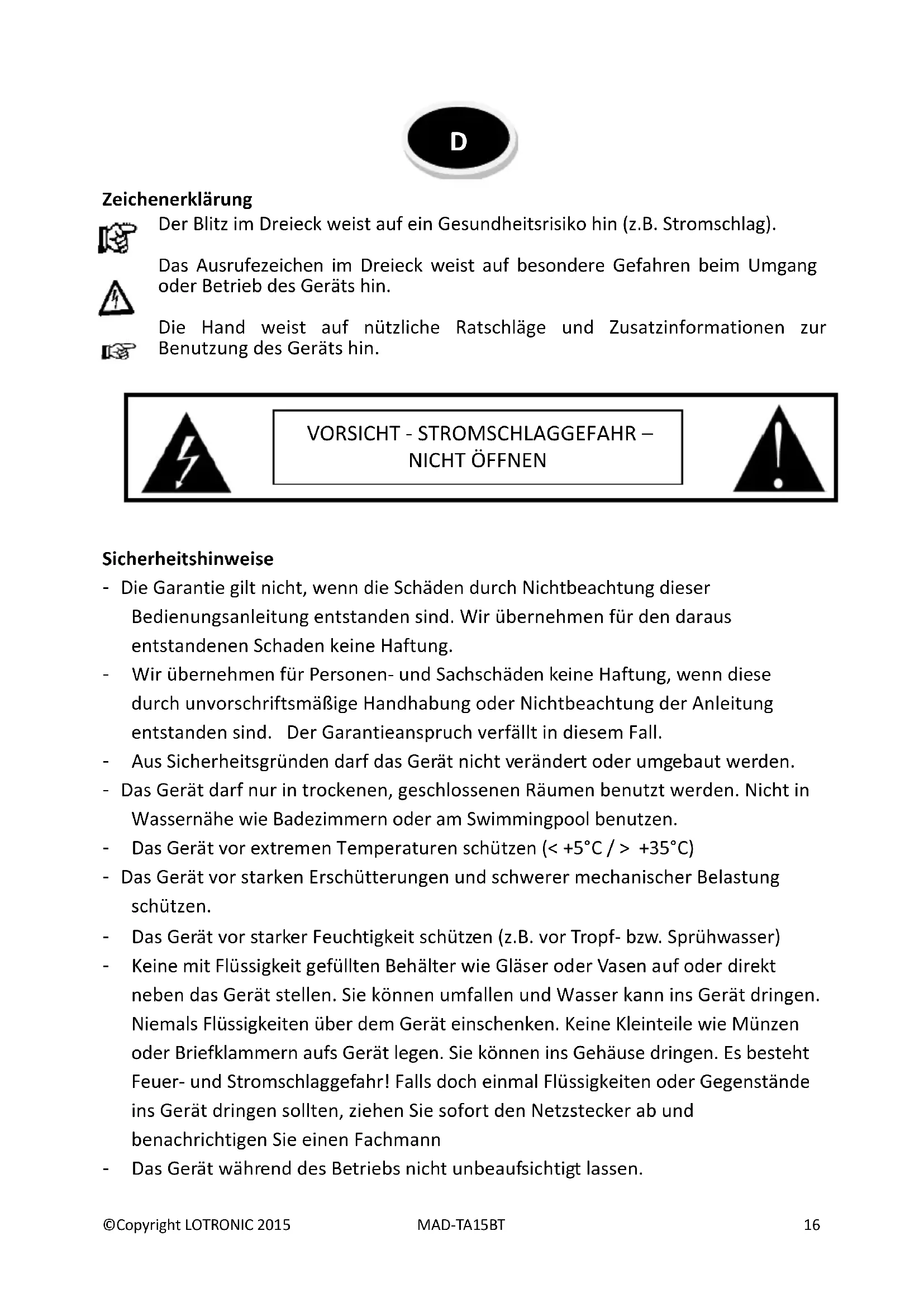

Zeichenerklärung Der Blitz im Dreieck weist auf ein Gesundheitsrisiko hin (z.B. Stromschlag). Das Ausrufezeichen im Dreieck weist auf besondere Gefahren beim Umgang oder Betrieb des Geräts hin. Die Hand weist auf nützliche Ratschläge und Zusatzinformationen zur Benutzung des Geräts hin.

Sicherheitshinweise - Die Garantie gilt nicht, wenn die Schäden durch Nichtbeachtung dieser Bedienungsanleitung entstanden sind. Wir übernehmen für den daraus entstandenen Schaden keine Haftung. - Wir übernehmen für Personen- und Sachschäden keine Haftung, wenn diese durch unvorschriftsmäßige Handhabung oder Nichtbeachtung der Anleitung entstanden sind. Der Garantieanspruch verfällt in diesem Fall. - Aus Sicherheitsgründen darf das Gerät nicht verändert oder umgebaut werden. - Das Gerät darf nur in trockenen, geschlossenen Räumen benutzt werden. Nicht in Wassernähe wie Badezimmern oder am Swimmingpool benutzen. - Das Gerät vor extremen Temperaturen schützen (< +5°C / > +35°C) - Das Gerät vor starken Erschütterungen und schwerer mechanischer Belastung schützen. - Das Gerät vor starker Feuchtigkeit schützen (z.B. vor Tropf- bzw. Sprühwasser) - Keine mit Flüssigkeit gefüllten Behälter wie Gläser oder Vasen auf oder direkt neben das Gerät stellen. Sie können umfallen und Wasser kann ins Gerät dringen. Niemals Flüssigkeiten über dem Gerät einschenken. Keine Kleinteile wie Münzen oder Briefklammern aufs Gerät legen. Sie können ins Gehäuse dringen. Es besteht Feuer- und Stromschlaggefahr! Falls doch einmal Flüssigkeiten oder Gegenstände ins Gerät dringen sollten, ziehen Sie sofort den Netzstecker ab und benachrichtigen Sie einen Fachmann - Das Gerät während des Betriebs nicht unbeaufsichtigt lassen.

VORSICHT - STROMSCHLAGGEFAHR –

NICHT ÖFFNEN©Copyright LOTRONIC 2015 MAD-TA15BT 17 - Niemals auf eine unstabile oder bewegliche Fläche stellen. Das Gerät kann beim Fallen Personen verletzen und schweren Schaden nehmen. - Spannungsführende Teile können beim Öffnen des Gehäuses oder beim Herausnehmen von Teilen (außer Teilen, die ohne Werkzeug ausgewechselt werden können) freigelegt werden. Auch Kontaktpunkte können unter Spannung stehen. Wenn das Gehäuse zum Eichen, Reparieren oder Ersetzen von Teilen oder Modulen geöffnet werden muss, müssen zuerst alle Anschlussstellen von der Spannungsquelle getrennt werden. Wenn das Gerät während der Wartung oder Reparatur offen und unter Spannung stehen muss, darf dies nur von einem Fachmann vorgenommen werden, der die Gefahren und die entsprechenden Sicherheitsvorschriften kennt. - Niemals das Gerät sofort einschalten, wenn es von einer kalten Umgebung in einen warmen Raum kommt. Das Kondenswasser, das sich bildet, kann das Gerät zerstören oder zu Stromschlag führen. Lassen Sie das Gerät erst auf Raumtemperatur kommen, bevor Sie es anschließen. Warten Sie, bis das Kondenswasser verdampft ist. Das kann einige Stunden dauern. - Kein offenes Feuer wie brennende Kerzen auf oder neben das Gerät stellen. - Das Gerät nicht auf eine weiche Fläche wie Teppiche oder Betten stellen. Nicht die Belüftungsschlitze verstopfen. Nicht die Luftzirkulation mit Gegenständen wie Zeitschriften, Tischtüchern oder Gardinen behindern. Dies verhindert die Wärmeabfuhr des Geräts und führt zu Überhitzung. - Das Gerät nur in gemäßigten Klimazonen, nicht in tropischer Umgebung benutzen. - Defekte Kabel nur von einem Fachmann ersetzen lassen. Stromschlaggefahr! - Wenn Sie sich über den richtigen Anschluss nicht im Klaren sind oder wenn Fragen auftreten, die nicht von der Anleitung beantwortet wurden, wenden Sie sich bitte an einen Fachmann.

Trennvorrichtung vom Netz Wenn ein Schalter als Entkopplungsmittel benutzt wird, müssen die Stelle und die Funktion des Schalters dokumentiert sein und jederzeit leicht zugänglich bleiben.©Copyright LOTRONIC 2015 MAD-TA15BT 18 Beschreibung der Frontblende

1. USB Schnittstelle

2. Signalempfänger der

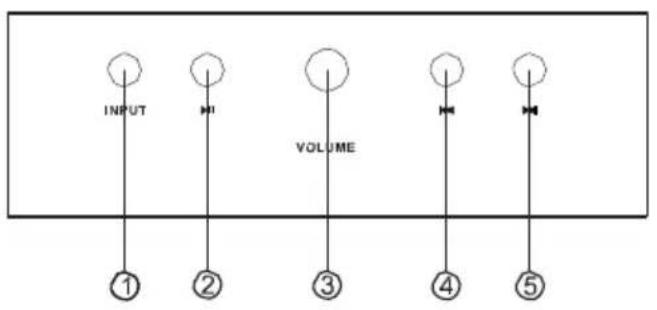

Beschreibung des Bedienfelds

1. Eingangswahlschalter

4. Voriger Titel/Kanal

5. Nächster Titel/Kanal

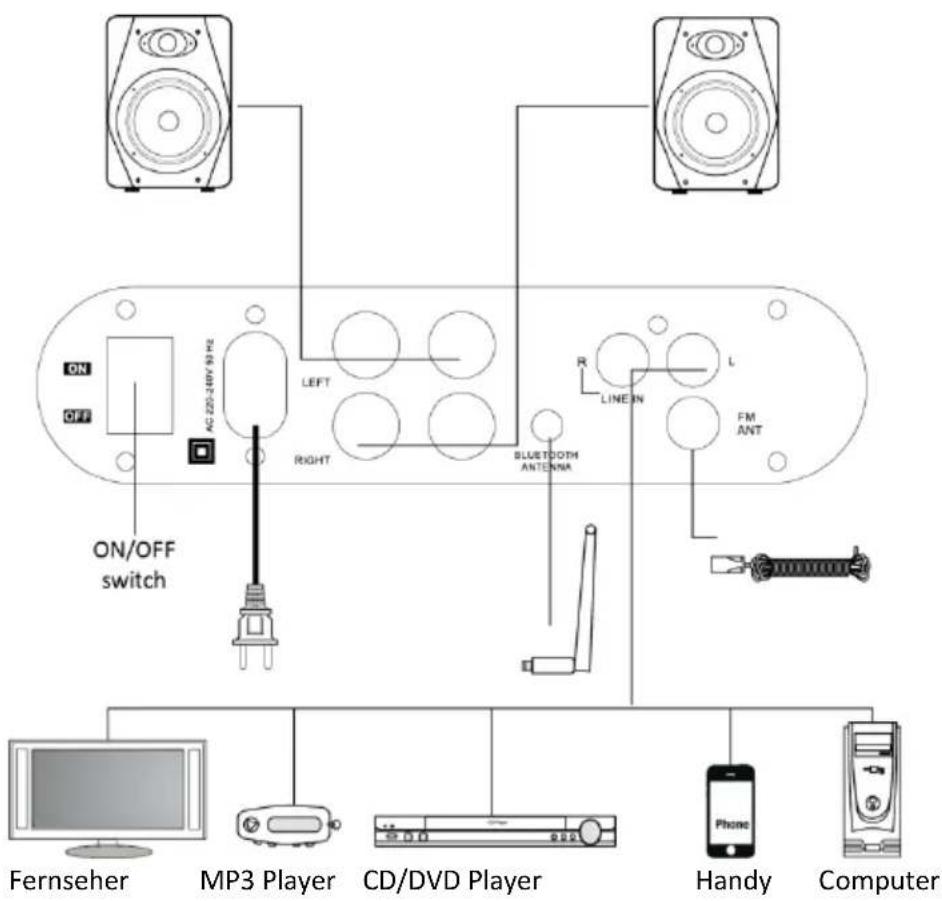

Anschlüsse Vorm Anschluss sicherstellen, dass die Netzspannung der Eingangsspannung der Anlage entspricht. Alle Kabel fest anschließen, um Störgeräusche zu vermeiden.

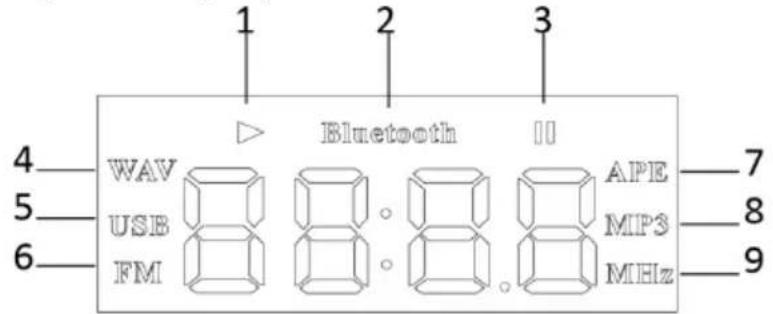

Fernseher MP3 Player CD/DVD Player Handy Computer©Copyright LOTRONIC 2015 MAD-TA15BT 19 LEFT: Linke LS-Anschlussbuchse RIGHT: Rechte LS-Anschlussbuchse Bluetooth Antennenverbinder FM ANT: FM Antennenverbinder LINE IN: Eingangsverbinder für Line Geräte Beschreibung des Displays©Copyright LOTRONIC 2015 MAD-TA15BT 20

❶ Bluetooth Pairing Betrieb

2. Bluetooth Betrieb

❷ Bluetooth erfolgreich angeschlossen

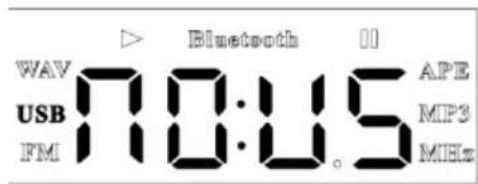

❸ Kann USB Datei nicht finden/abspielen

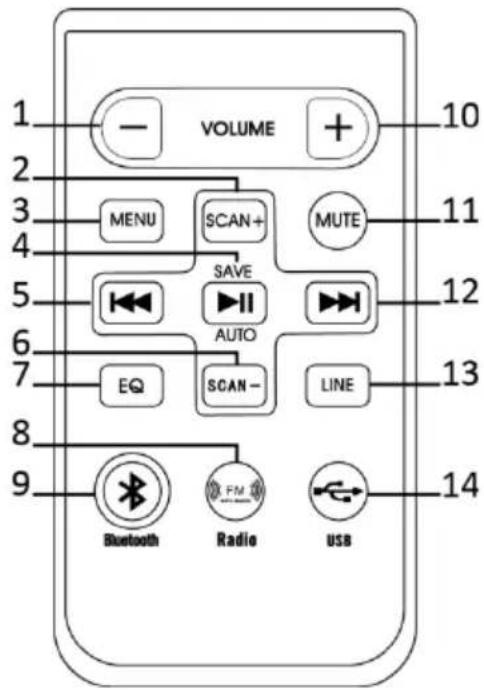

1. Lautstärke/Klang erhöhen

2. Frequenzen aufwärts scannen

4. Abspielen/Pause/Auto Scan/Speichern

6. Frequenzen abwärts scannen

10. Lautstärke/Klang reduzieren

12. Nächster Titel/Kanal

Bedienung USB Eingang Die Anlage kann Audiodateien vom einem in FAT32 formatierten USB Stick abspielen. Die unterstützten Dateiformate sind: MP3 / WMA / APE / FLAC / WAV Den ON/OFF Schalter auf ON stellen, um die Anlage einzuschalten. In jeder beliebigen Betriebsart einen kompatiblen USB Stick in den USB Port auf der Vorderseite stecken und die USB Taste auf der Fernbedienung oder die INPUT Taste auf dem Bedienfeld drücken, um in USB Betrieb zu schalten. Die Play/Pause Taste auf der Fernbedienung oder des Bedienfelds drücken, um Titel 1 vom USB Stick abzuspielen. Erneut die Taste drücken, um das Abspielen zu pausieren.©Copyright LOTRONIC 2015 MAD-TA15BT 21 Abspielen eines bestimmten Titels Während des Abspielens auf die ZURÜCK/WEITER Taste auf der Fernbedienung drücken, um den gewünschten Titel zu wählen. BLUETOOTH Betrieb Sie können ein Bluetooth-fähiges Smartphone oder Player mit der Anlage verbinden. Den ON/OFF Schalter auf ON stellen, um die Anlage einzuschalten. Die INPUT Taste auf dem Bedienfeld oder die BLUETOOTH Taste auf der Fernbedienung drücken, um den BLUETOOTH Betrieb zu wählen. “SCAN” erscheint. Anschließen eines neues Geräts Wenn SCAN auf dem Display erscheint, die Bluetooth Funktion auf Ihrem Handy oder Player einschalten und nach neuen Geräten suchen. Wählen Sie TA-15BT in der Liste der gefundenen Geräte. Wenn Ihr Smartphone oder Player einen Anschlusscode verlangt, geben Sie 0000 ein. Hinweis: Diese Audioanlage kann nicht an das Bluetooth eines Computers angeschlossen werden. Anschluss eines bereits gepairten Geräts: Die Anlage schließt sich automatisch an das zuletzt gepairte Gerät an. Gehen Sie ins Bluetooth Menü Ihres Handys und wählen Sie TA-15BT in der Liste der bereits bekannten Geräte. Abspielregler Die Fernbedienung kann folgende Funktionen steuern:

• Tonstopp Hinweise: Wenn der Anschluss beim ersten Mal missglückt, schalten Sie die Anlage aus und dann wieder ein und versuchen Sie es erneut. Wenn Sie sich nicht wieder an ein bereits gepairtes Gerät anschließen können, löschen Sie den TA-15BT aus der Liste der gepairten Geräte und folgen Sie den Anweisungen ‘Anschließen eines neuen Geräts’. LINE EINGANG (Cinch-Buchsen) Die Anlage besitzt einen L/R Stereo Line-Eingang über Cinch Verbinder auf der Rückseite, an den alle Geräte mit herkömmlichen Line Ausgangssignalen angeschlossen werden können. Anschluss Schließen Sie die Cinch Stereokabel von Ihrem Line-Gerät an die rote und weiße LINE©Copyright LOTRONIC 2015 MAD-TA15BT 22 IN Buchsen auf der Rückseite an. Stellen Sie die Lautstärke mit den Reglern auf dem Bedienfeld oder der Fernbedienung ein. Die INPUT Taste so oft drücken, bis LINE erscheint. FM Radio Das FM Radio arbeitet auf dem 87MHz – 108MHz Frequenzband. Den ON/OFF Schalter auf ON stellen, um die Anlage einzuschalten. So oft auf die INPUT Taste drücken, bis eine Radiofrequenz auf dem Display erscheint. Sendereinstellung Die Sender können auf zweierlei Art eingestellt werden: Vollautomatische Suche und Speicherung: Im Radiobetrieb die AUTO Taste auf der Fernbedienung gedrückt halten und das System sucht automatisch nach Sendern und speichert alle starken Signale in den Speicherplätzen. Halbautomatische Suche Wenn Sie einen interessanten Sender gefunden haben, können Sie ihn in einem der Speicherplätze speichern. Drücken Sie dazu die SAVE Taste auf der Fernbedienung. Wählen Sie dann mit den ZURÜCK/WEITER Tasten auf der Fernbedienung einen Speicherplatz. Technische Daten Versorgung ................................................................................220-240Vac 50Hz Bluetooth Spezifikation ...................................................................... Version 2.1 ...............Empfänger unterstützt: HFP1.5, HSP, A2DP 1.0, AVRCP 1.0, OPP, PBAP ........................................................................ Frequenzbereich: 2402-2480MHz ................................................................................................... Reichweite: 10m Verstärkerausgangsleistung .......................................................................... 40W Impedanz ................................................................................................ 47kOhm Empfindlichkeit ....................................................................................... <600mV Bass / Treble .......................................................................................... +/- 10dB S/R Abstand ................................................................................................ >85dB Hauptkanal ................................................................................................<0.01% Frequenz .................................................................................. 20Hz-20kHz +2dB WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Bringen Sie sie zu einer speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof)!©Copyright LOTRONIC 2015 MAD-TA15BT 23
