GEBRUIKSAANWIJZING MADTA15BT MADISON

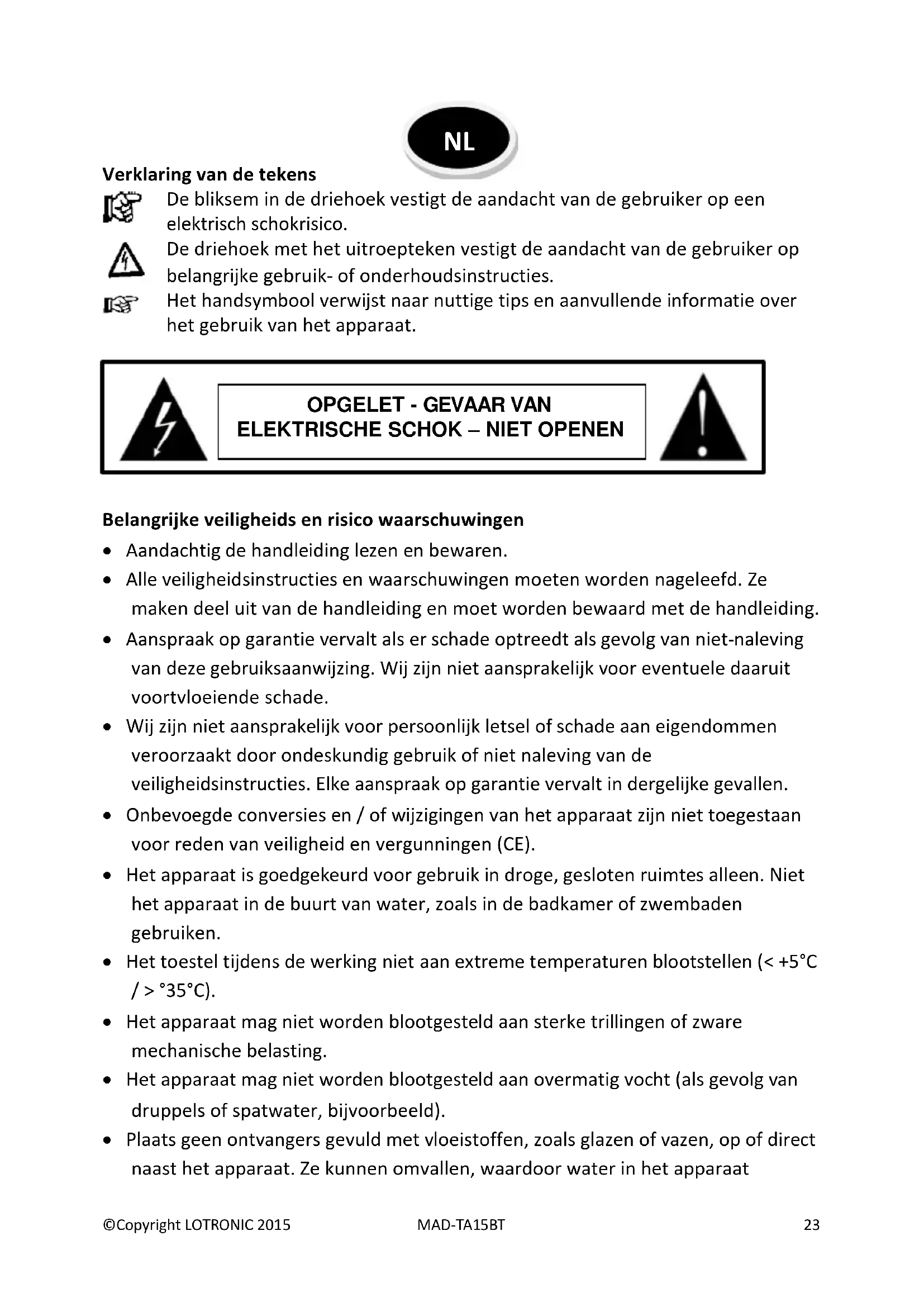

Verklaring van de tekens De bliksem in de driehoek vestigt de aandacht van de gebruiker op een elektrisch schokrisico. De driehoek met het uitroepteken vestigt de aandacht van de gebruiker op belangrijke gebruik- of onderhoudsinstructies. Het handsymbool verwijst naar nuttige tips en aanvullende informatie over het gebruik van het apparaat.

Belangrijke veiligheids en risico waarschuwingen

• Aandachtig de handleiding lezen en bewaren.

• Alle veiligheidsinstructies en waarschuwingen moeten worden nageleefd. Ze maken deel uit van de handleiding en moet worden bewaard met de handleiding.

• Aanspraak op garantie vervalt als er schade optreedt als gevolg van niet-naleving van deze gebruiksaanwijzing. Wij zijn niet aansprakelijk voor eventuele daaruit voortvloeiende schade.

• Wij zijn niet aansprakelijk voor persoonlijk letsel of schade aan eigendommen veroorzaakt door ondeskundig gebruik of niet naleving van de veiligheidsinstructies. Elke aanspraak op garantie vervalt in dergelijke gevallen.

• Onbevoegde conversies en / of wijzigingen van het apparaat zijn niet toegestaan voor reden van veiligheid en vergunningen (CE).

• Het apparaat is goedgekeurd voor gebruik in droge, gesloten ruimtes alleen. Niet het apparaat in de buurt van water, zoals in de badkamer of zwembaden gebruiken.

• Het toestel tijdens de werking niet aan extreme temperaturen blootstellen (< +5°C / > °35°C).

• Het apparaat mag niet worden blootgesteld aan sterke trillingen of zware mechanische belasting.

• Het apparaat mag niet worden blootgesteld aan overmatig vocht (als gevolg van druppels of spatwater, bijvoorbeeld).

• Plaats geen ontvangers gevuld met vloeistoffen, zoals glazen of vazen, op of direct naast het apparaat. Ze kunnen omvallen, waardoor water in het apparaat

NL©Copyright LOTRONIC 2015 MAD-TA15BT 24 binnendringt. Giet nooit vloeistoffen uit boven het toestel. Plaats geen kleine voorwerpen, zoals munten of paperclips, op het toestel, aangezien zij zou kunnen vallen in het apparaat. Zij kunnen brand of stroomslag veroorzaken! Als er vloeistof of voorwerpen in het apparaat dringen, trek dan onmiddellijk de stekker uit het stopcontact en raadpleeg een deskundige.

• Plaats het apparaat nooit op een instabiele of beweegbare ondergrond. Mensen kunnen gewond raken of het apparaat wordt beschadigd door het vallen.

• Onder spanning staande delen kunnen worden blootgesteld door het openen van deksels of het verwijderen van onderdelen (tenzij dit kan worden gedaan zonder gereedschap). Contactpunten kunnen ook onder spanning staan. Als het apparaat moet worden geopend om te kalibreren, repareren of vervangen van onderdelen of componenten, moet eerst al haar polen worden losgekoppeld van alle spanningsbronnen. Als het apparaat moet worden gehouden open en onder spanning tijdens onderhoud of reparaties, kan dit werk alleen worden uitgevoerd door een vakman die vertrouwd is met de risico's en de relevante regelgeving.

• Sluit nooit het apparaat direct na de overdracht van een koude naar een warme kamer. Het condenswater dat hierbij gevormd wordt kan een elektrische schok veroorzaken. Laat het apparaat eerst op kamertemperatuur komen voordat u het aansluit. Wacht tot het condenswater verdampt is. Dit kan enkele uren duren.

• Plaats het apparaat nooit op zachte oppervlakken zoals tapijten of bedden. Niet de ventilatieopeningen van het apparaat afdekken. Niet de luchtcirculatie met voorwerpen zoals tijdschriften, tafellaken en gordijnen verstoppen. Dit voorkomt de afvoer van warmte uit het apparaat en kan leiden tot oververhitting.

• Gebruik het apparaat alleen in een gematigd klimaat, niet in een tropische omgeving.

• Als u niet zeker bent over de correcte aansluiting of als er vragen zijn die niet worden beantwoord door de gebruiksaanwijzing, contacteer een specialist. Raadpleeg een specialist indien u twijfel heeft aan het werkingsprincipe of de veiligheid van het product Ontkoppeling van het net a) Indien het toestel via het stopcontact wordt uitgeschakeld, moet de contactdoos altijd gemakkelijk bereikbaar zijn b) Indien het toestel via een schakelaar wordt uitgeschakeld, moet deze duidelijk gemarkeerd en gemakkelijk bereikbaar zijn.©Copyright LOTRONIC 2015 MAD-TA15BT 25 Omschrijving van het front paneel

4. Hoofdtelefoon connector

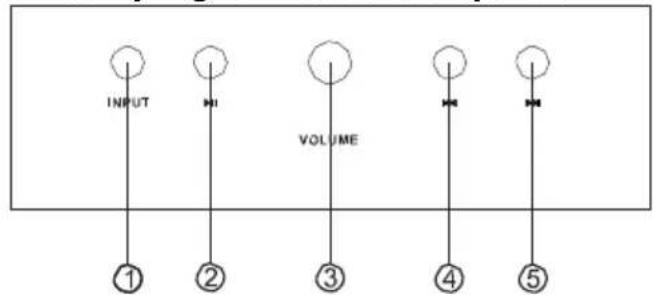

Omschrijving van het controlepaneel

4. Vorig track/kanaal

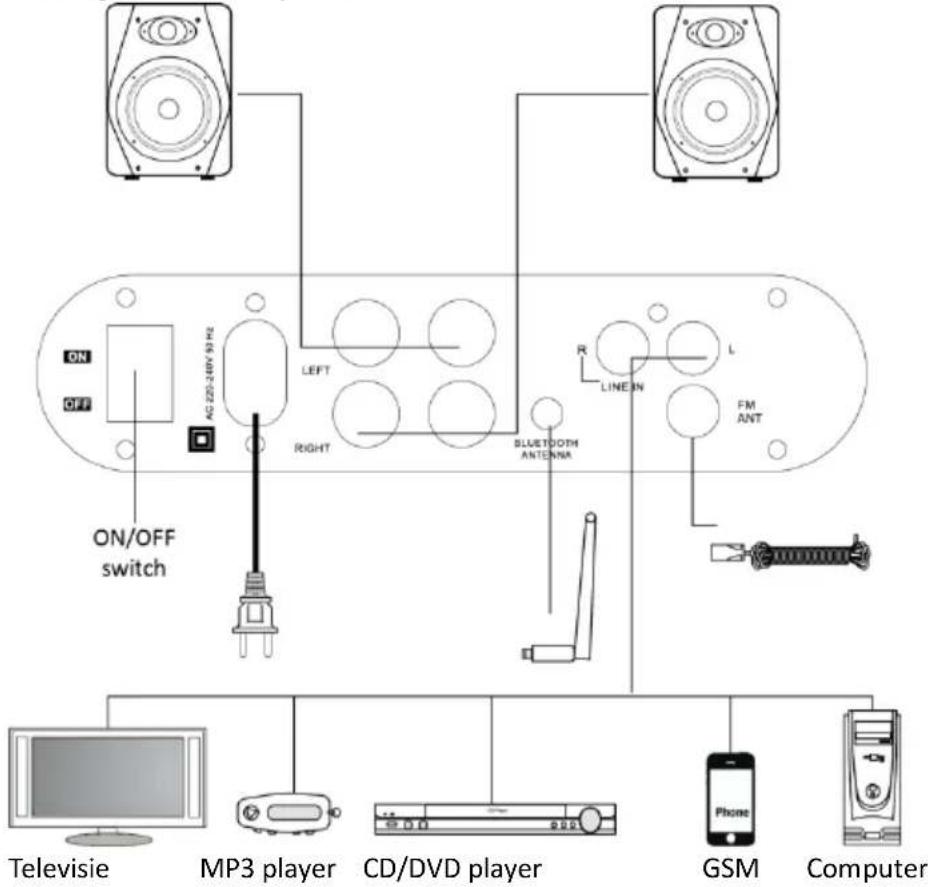

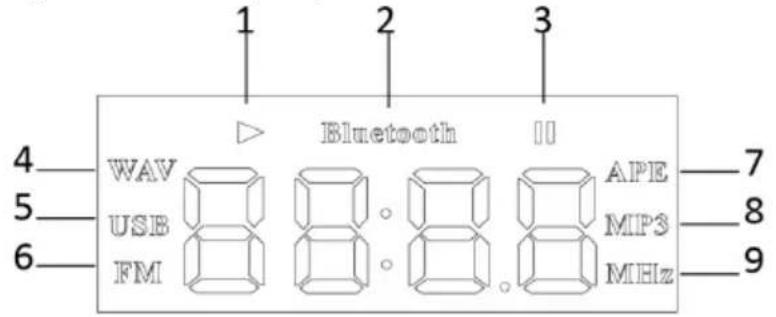

Aansluitingen Alvorens U de unit op het lichtnet aansluit, wees zeker dat de lichtnetspanning met de ingangsspanning van de unit overeenkomt. Sluit alle kabels vast en zeker aan om storingen te vermijden. Televisie MP3 player CD/DVD player GSM Computer©Copyright LOTRONIC 2015 MAD-TA15BT 26 LEFT: Linker luidspreker connector RIGHT: Rechter luidspreker connector Bluetooth antenne connector FM ANT: FM antenne connector LINE IN: Ingang voor een lijn toestel Omschrijving van de Display©Copyright LOTRONIC 2015 MAD-TA15BT 27

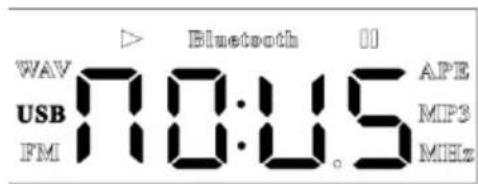

❸ Kan USB niet vinden/lezen

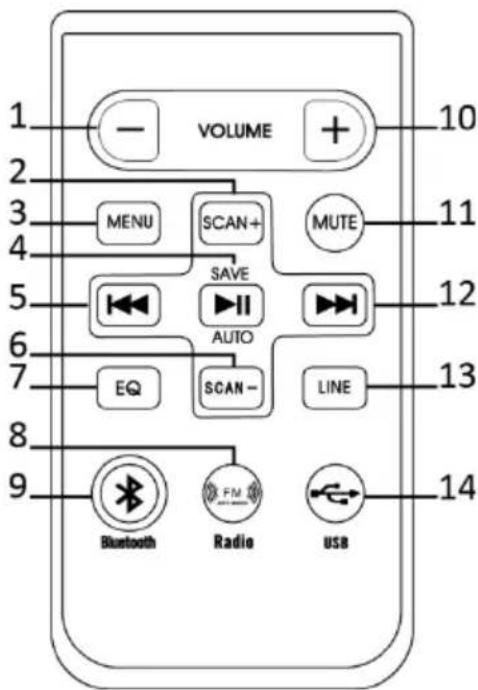

2. Frequentie naar boven scannen

6. Frequentie naar beneden scannen

Bediening USB Ingang Het systeem kan audio bestanden van een USB stick afspelen die in FAT32 file formaat geformatteerd is. De ondersteunde formaten zijn: MP3 / WMA / APE / FLAC / WAV Zet de ON/OFF schakelaar op ON om het systeem in te schakelen. Stek een geschikte USB stick in de USB port op het frontpaneel. Druk de USB toets om de afstandsbediening of de INPUT toets op het frontpaneel om in USB modus om te schakelen. Druk de play/pauze toets op de afstandsbediening of het frontpaneel om track 1 op de USB stick af te spelen. Druk opnieuw om het afspelen te stoppen.©Copyright LOTRONIC 2015 MAD-TA15BT 28 Afspelen van een gewenste track Tijdens playback de terug of verder toets drukken op de afstandsbediening om de gewenste track te kiezen. BLUETOOTH modus U kunt het systeem op een smartphone of andere muziek player met Bluetooth feature aansluiten. Zet de ON/OFF schakelaar op ON om het systeem in te schakelen. Druk de INPUT toets op het controle paneel of de BLUETOOTH toets op de afstandsbediening om BLUETOOTH modus te kiezen. “SCAN” verschijnt. Pairing van een nieuwe device Als SCAN verschijnt activeer de Bluetooth functie op uw smartphone of portable player en zoek naar nieuwe toestellen. Kiez TA-15BT in de lijst van gevonden toestellen. Als de smartphone of portable player naar een pairing code vraagt, toets 0000. Let op: Dit audio system kan niet op een computer Bluetooth aansluiten. Aansluiting van een al gepairde device: Het systeem herkent automatisch de laatste aangesloten unit. Ga in de Bluetooth menu van de smartphone en kies TA-15BT in de lijst van reeds gepairde toestellen en druk op CONNECT. Playback controles De afstandsbediening kan volgende functies besturen:

• Mute Opmerkingen: Als de aansluiting de eerste keer niet werkt, schakel het systeem uit en weer aan. Volg de stappen aan het begin van deze sectie. Als u niet een alvorens aangesloten toestel kunt aansluiten, wis de TA-15BT uit de lijst en volg de instructies ‘Aansluiten van een nieuwe toestel’. LIJN INGANG (RCA connectors) Dit systeem heeft een L/R stereo RCA lijn ingang op het achter paneel die met alle normale lijn uitgangssignalen compatible is.©Copyright LOTRONIC 2015 MAD-TA15BT 29 Aansluiting Sluit de RCA stereo kabels van uw lijn toestel op de rode en witte LINE IN connector op het achter paneel aan. Bestuur het volume via de afstandsbediening of het bediendeel van dit systeem. Druk de INPUT toets totdat LINE op de display verschijnt. Luisteren haar de FM radio De FM radio werkt op de 87MHz – 108MHz frequentie band. Zet de ON/OFF schakelaar op ON om het systeem in te schakelen. Druk de INPUT toets totdat een radio frequentie op de display verschijnt. Instellen van de radio Er zijn 2 mogelijkheden zenders te zoeken en op te slaan: Vol automatische zoeken: In radio modus de AUTO toets op de afstandsbediening ingedrukt houden en het system zoekt en slaagt automatisch alle sterke gevonden frequenties op. Halv automatische tuning Als u een gewenste radio station gevonden hebt kunt u deze in het geheugen opslaan. Druk de SAVE toets op de afstandsbediening. Druk dan de VERDER/TERUG toetsen op de afstandsbediening op het gewenste geheugen te kiezen. Specificaties Voeding .....................................................................................220-240Vac 50Hz Bluetooth specificatie ........................................................................... Versie 2.1 ............. Ontvanger ondersteunt: HFP1.5, HSP, A2DP 1.0, AVRCP 1.0, OPP, PBAP ............................................................................... Freq. bereik: 2402-2480MHz ................................................................................................... Reikwijdte: 10m Versterker uitgangsvermogen ....................................................................... 40W Impedantie ............................................................................................ 47kOhms Gevoeligheid ........................................................................................... <600mV Bas / Treble ........................................................................................... +/- 10dB S/R verhouding........................................................................................... >85dB Hoofdkanaal ..............................................................................................<0.01% Frequentie ................................................................................ 20Hz-20kHz +2dB

BELANGRIJK: De elektrische producten mogen niet naast het huisvuil geplaatst worden. Gelieve deze te laten recycleren daar waar er centra’s hiervoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren.©Copyright LOTRONIC 2015 MAD-TA15BT 30
