Type de produit	Amplificateur 4 canaux avec processeur numérique (DSP)
Marque	Blaupunkt
Modèle	GTA 470 DSP
Puissance max (quadri)	4 x 140 W / 4 Ω, 4 x 200 W / 2 Ω
Puissance RMS (quadri)	4 x 70 W / 4 Ω, 4 x 100 W / 2 Ω
Puissance max (stéréo ponté)	2 x 420 W / 4 Ω
Puissance RMS (stéréo ponté)	2 x 200 W / 4 Ω
Bande passante	10 Hz – 30 000 Hz
Rapport signal/bruit	> 92 dB (à puissance RMS), > 75 dB (à 1 W/1 kHz)
Taux de distorsion (RMS)	< 0,05 %
Stabilité	2 Ω (4 Ω en mode ponté)
Sensibilité d'entrée	0,2 V – 5 V
Filtre passe-bas / passe-haut	50 Hz – 5 000 Hz
Filtre subsonique	0 Hz – 80 Hz
Limiteur / compresseur	10 dB
Fusibles intégrés	2 x 20 A
Alimentation	12 V CC (batterie véhicule)
Dimensions (L x H x P)	323 x 54 x 198 mm
Entretien et nettoyage	Nettoyer avec un chiffon sec. Éviter les produits abrasifs.
Sécurité	Débrancher la batterie avant installation. Utiliser des câbles de section ≥ 6 mm². Fusible principal près de la batterie.

FOIRE AUX QUESTIONS - GTA 470 DSP BLAUPUNKT

Quels types de haut-parleurs puis-je raccorder au GTA 470 DSP ?

Vous pouvez raccorder des haut-parleurs d'une impédance de 2 à 4 Ω. En mode ponté, l'impédance doit être de 4 Ω ou plus. Ne raccordez jamais les haut-parleurs à la masse.

Comment raccorder l'alimentation électrique ?

Utilisez un câble d'alimentation de section minimale 6 mm². Reliez le câble positif à la batterie via un porte-fusible (à moins de 30 cm de la batterie). Le câble négatif doit être vissé à un point de masse sur la carrosserie (pas au pôle négatif de la batterie). Grattez la surface et appliquez de la graisse graphitée.

Comment régler le gain (GAIN) ?

Le gain permet d'adapter la sensibilité d'entrée (0,2 V à 5 V) à la tension de votre autoradio. Tournez le bouton GAIN dans le sens horaire pour augmenter le volume, mais cela n'augmente pas la puissance maximum. Réglez-le au minimum nécessaire pour éviter la distorsion.

Comment utiliser le filtre passe-haut et passe-bas ?

Utilisez le bouton FULL/HI/LOW et le potentiomètre X-OVER. En position HI, vous réglez un filtre passe-haut (coupe les graves). En position LOW, un filtre passe-bas (coupe les aigus). La fréquence de coupure se règle de 50 Hz à 5000 Hz. Pour une reproduction en pleine bande, mettez sur FULL.

Que faire si l'indicateur PWR/PRO devient rouge ?

La lumière rouge indique que l'étage de sortie est coupé électroniquement en raison d'un défaut (surchauffe, court-circuit, impédance trop basse). Vérifiez les connexions, l'impédance des haut-parleurs et la ventilation. Laissez refroidir avant de réutiliser.

Comment ponter les canaux pour un subwoofer ?

Pour un pontage (mode mono), reliez la sortie positive d'un canal à la borne positive du subwoofer et la sortie négative de l'autre canal à la borne négative. L'impédance doit être d'au moins 4 Ω. Branchez les deux entrées RCA (gauche et droite) pour additionner les signaux.

Puis-je utiliser une télécommande ?

Oui, la télécommande optionnelle GTA RC01 permet de régler le délai (delay) et le niveau des graves (bass boost ou synthétiseur subharmonique). Elle se branche sur la prise Remote de l'amplificateur.

Comment protéger les haut-parleurs contre les surcharges ?

Utilisez le compresseur incorporé : mettez les boutons F/R COMPRESSOR ou SUB COMPRESSOR sur ON pour réduire le volume de sortie de 10 dB. Cela protège les haut-parleurs sans distorsion excessive.

Quelle est la fonction du réglage PHASE sur le subwoofer ?

Le réglage PHASE (0° à 180°) permet d'aligner la phase du subwoofer avec les autres haut-parleurs. Un bon réglage évite l'annulation des basses fréquences et améliore la cohérence sonore.

Où puis-je télécharger la notice complète ?

La notice complète est disponible gratuitement sur notice-facile.com au format PDF. Vous pouvez également demander une traduction en choisissant votre langue et en fournissant votre adresse email.

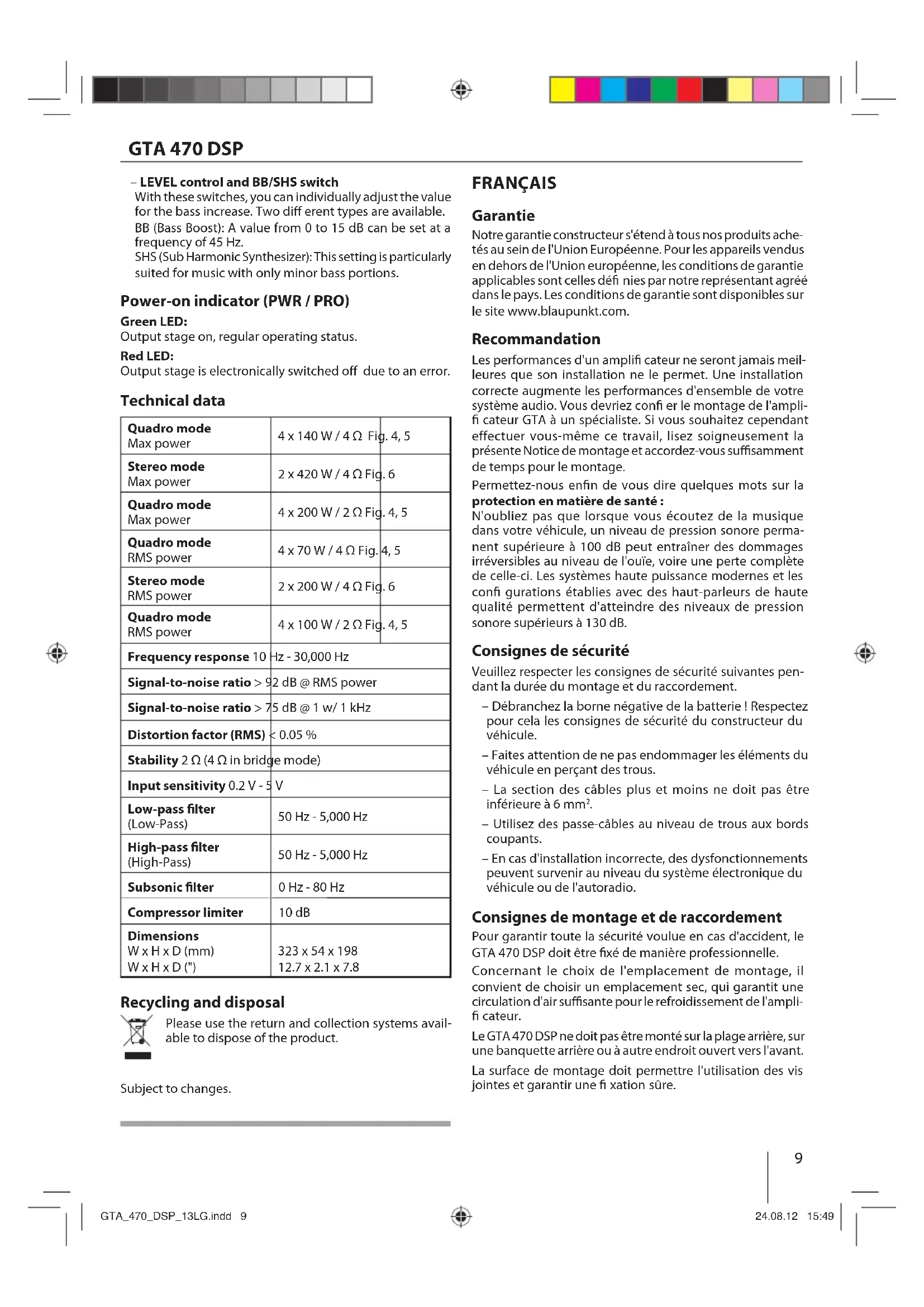

MODE D'EMPLOI GTA 470 DSP BLAUPUNKT

Notre garantie constructeur s'étend à tous nos produits achetés au sein de l'Union Européenne. Pour les appareils vendus en dehors de l'Union européenne, les conditions de garantie applicables sont celles définies par notre représentant agréé dans le pays. Les conditions de garantie sont disponibles sur le site www.blaupunkt.com.

Recommendation

Les performances d'un amplifi cateur ne seront jamais meilleures que son installation ne le permet. Une installation correcte augmente les performances d'ensemble de votre système audio. Vous devriez confi er le montage de l'amplifi cateur GTA à un spécialiste. Si vous souhaitez cependant effectuer vous-même ce travail, lisez soigneusement la présente Notice de montage et accordez-vous suffisamment de temps pour le montage.

Permettez-nous enfin de vous dire quelques mots sur la protection en matière de santé :

N'oubliez pas que lorsque vous écoutez de la musique dans votre véhicule, un niveau de pression sonore permanent supérieure à 100 dB peut entraîner des dommages irréversibles au niveau de l'ouïe, voire une perte complète de celle-ci. Les systèmes haute puissance modernes et les confi gurations établies avec des haut-parleurs de haute qualité permettent d'atteindre des niveaux de pression sonore supérieurs à 130 dB.

Consignes de sécurité

Veuillez respecter les consignes de sécurité suivantes pendant la durée du montage et du raccordement.

• Débranchez la borne négative de la batterie ! Respectez pour cela les consignes de sécurité du constructeur du véhicule.
  – Faites attention de ne pas endommager les éléments du véhicule en perçant des trous.
• La section des câbles plus et moins ne doit pas être inférieure à 6 mm ^2 .
• Utilisez des passe-câbles au niveau de trous aux bords coupants.
• En cas d'installation incorrecte, des dysfonctionnements peuvent survenir au niveau du système électronique du véhicule ou de l'autoradio.

Consignes de montage et de raccordement

Pour garantir toute la sécurité voulue en cas d'accident, le GTA 470 DSP doit être fixé de manière professionnelle.

Concernant le choix de l'emplacement de montage, il convient de choisir un emplacement sec, qui garantit une circulation d'air suffisante pour le refroidissement de l'amplifi cateur.

Le GTA 470 DSP ne doit pas être monté sur la plage arrière, sur une banquette arrière ou à autre endroit ouvert vers l'avant.

La surface de montage doit permettre l'utilisation des vis jointes et garantir une fi xation sûre.

GTA 470 DSP

Le câble d'alimentation de l'amplifi cateur doit être muni d'un fusible se trouvant à une distance maximale de 30 cm de la batterie, afi n de protéger la batterie du véhicule en cas de court-circuit entre l'amplifi cateur de puissance et la batterie. Le fusible de l'amplifi cateur protège uniquement l'amplifi cateur lui-même, pas la batterie du véhicule.

Seuls les haut-parleurs d'une impédance de 2 - 4 Ω sont autorisés (voir le tableau ou les plans de montage). Tenez compte de la charge (puissance musicale) maximale autorisée. Ne raccordez pas les haut-parleurs à la masse, utilisez uniquement les bornes indiquées.

Entrées audio

Les sorties préamplifi cateur sont raccordées aux prises Cinch (RCA) par l'intermédiaire d'un câble audio blindé (voir fi g. 3).

Raccordements des câbles plus et moins

• Nous recommandons une section minimale de 6 mm ^2 .
• Poser un câble plus du commerce jusqu'à la batterie et raccordez-le à l'aide d'un porte-fusible.
• Utilisez des passe-câbles au niveau de trous aux bords coupants.
• Visser de manière sûre un câble moins du commerce à un point de masse sans parasites (vis de carrosserie, tôle de carrosserie) (pas au pôle négatif de la batterie).
• Grattez la surface de contact du point de masse pour mettre le métal à nu et appliquez de la graisse graphitée.

Fusibles intégrés (2 x 20 A)

Les fusibles intégrés à l'amplifi cateur protègent l'étage de sortie ainsi que l'ensemble du système électrique en cas de défaut. En cas d'utilisation d'un fusible de rechange, les fusibles ne doivent jamais être pontés ni remplacés par un fusible de calibre supérieur.

Raccordement de l'alimentation électrique ......fi g. 2
Entrées audio ...... fig. 3
Raccordements des haut-parleurs ......fi g. 4 – 8
Raccordement de la télécommande
(accessoires spéciaux) ......fi g. 9

Reliez la prize Remote de l'amplifi cateur à l'alimentation +12 V commutée.

De cette manière, l'amplifi cateur sera mis en marche ou arrêté en même temps que l'autoradio.

Raccordement des haut-parleurs

(Dans le cas où les deux canaux de l'amplifi cateur doivent être pontés, continuez directement par la section « Raccordement des haut-parleurs en cas de pontage »).

Comme pour n'importe quel composant audio, le respect de la polarité entre l'amplifi cateur et les haut-parleurs est essentiel pour la qualité de la reproduction sonore. Pour le raccordement, vous devez par conséquent veiller à ce que la borne positive (+) de l'amplifi cateur soit raccordée à la borne positive (+) du haut-parleur et la borne négative (−) de l'amplifi cateur à la borne négative (−) du haut-parleur.

Veillez en outre à ce que le canal gauche de l'amplifi cateur soit relié aux haut-parleurs gauches et le canal droit aux haut-parleurs droits.

Raccordement des haut-parleurs en cas de pontage

Les deux canaux de l'amplifi cateur GTA peuvent également être pontés pour obtenir une confi guration monophonique. De cette manière, l'amplifi cateur peut être utilisé pour alimenter un ou plusieurs subwoofers ou un haut-parleur de fréquences moyennes. Dans cette configuration, l'amplificateur additionne les canaux gauche et droit vers une sortie sur un seul canal (sortie mono).

Remarque :

L'amplifi cateur ne peut additionner les informations des signaux gauche et droit que si la prise Cinch (RCA) droite et la prise Cinch (RCA) gauche sont branchées.

Attention :

Pour le pontage, la charge de l'amplifi cateur doit être de 4 Ω ou plus. Une charge inférieure entraîne une surchauff e ou une coupure de l'amplifi cateur et provoquer des dommages irréversibles.

Raccordement du subwoofer

Le GTA 470 DSP dispose de trois possibilités de raccordement d'un subwoofer :

• Un subwoofer actif ou un autre amplificateur se raccordent avec un câble Cinch (RCA) aux deux prises SUBWOOFER OUTPUT (voir fi g. 7). Dans ce cas, les possibilités de réglage du DSP (Digital Sound Processor) intégré peuvent être utilisées.
• Un subwoofer passif est raccordé à la sortie haut-parleur pontée (voir la section « Raccordements pontés des haut-parleurs »). Afin de pouvoir recourir aux possibilités de réglage du DSP (Digital Sound Processor) intégré, il faut également relier les deux prises REAR INPUT à l'aide d'un câble Cinch (RCA) conventionnel aux deux prises SUBWOOFER OUTPUT (voir fi g. 8).
• Un subwoofer passif est raccordé à la sortie haut-parleur pontée (voir la section « Raccordements pontés des haut-parleurs »). Dans ce cas, les possibilités de réglage du DSP (Digital Sound Processor) intégré ne peuvent pas être utilisées.

Réglages de tonalité DSP (haut-parleurs FRONT et REAR)

Afin d'optimiser le son des haut-parleurs raccordés, de nombreuses possibilités sont disponibles :

- Dispositif de réglage GAIN (FRONT et REAR)

Le dispositif de réglage GAIN vous permet d'adapter la sensibilité d'entrée de l'étage de sortie à la tension de sortie du préamplifi cateur intégré à votre autoradio. Le GTA 470 DSP dispose de dispositifs de réglage séparés pour les haut-parleurs FRONT et REAR. La plage de réglage est à chaque fois comprise entre 0,2 V et 5 V. Si vous devez raccorder un autoradio d'une autre marque, il faut régler la sensibilité d'entrée conformément aux données du fabricant de celui-ci.

GTA 470 DSP

Encore quelques explications importantes à ce sujet : En tournant le dispositif de réglage GAIN dans le sens des aiguilles d'une montre, la sensibilité d'entrée de l'amplifi-cateur et, par conséquent, le volume sonore augmentent. Mais, il ne s'agit pas d'un réglage du volume sonore. En position extrême, aucune puissance d'amplifi cation supérieure ne peut être obtenue, même si cela semble être le cas. Le système augmente uniquement le volume sonore plus rapidement lorsque vous tournez le bouton de réglage correspondant sur l'autoradio.

- Bouton FULL/HI/LOW et dispositif de réglage X-OVER (FRONT et REAR)

Sur le GTA 470 DSP, il est possible de régler le type de transition de fréquence (« passe-bas » ou « passe-haut ») et la fréquence limite souhaitée pour les haut-parleurs FRONT et REAR. Sélectionnez la fréquence limite jusqu'à laquelle les fréquences plus basses (passe-haut) ou les fréquences plus élevées (passe-bas) doivent être bloquées. Seules les fréquences au-dessus de la fréquence limite (passe-haut) ou en dessous de la fréquence limite (passe-bas) seront transmises aux haut-parleurs.

La fréquence limite dépend de la gamme des fréquences des haut-parleurs (voir la gamme des fréquences recommandée des haut-parleurs).

« Passe-haut » (position du bouton : HI)

Avec le réglage sur 80 Hz, l'amplifi cateur travaille dans la gamme de fréquences comprise entre 80 Hz et 30 000 Hz.

« Passe-bas » (position du bouton : LOW)

Ce dispositif de réglage est actif lorsque le bouton se trouve sur la position LOW et il permet de régler la fréquence de coupure souhaitée.

Exemple :

Avec un réglage sur 80 Hz, la gamme des fréquences de l'amplifi cateur est comprise entre 10 Hz et 80 Hz.

« Gamme complète » (position du bouton : FULL)

Dans cette position du bouton, le réglage de la fréquence est désactivé et le spectre de fréquences complet est amplifié.

- Bouton F/R SUBSONIC et dispositif de réglage F/R SUBSONIC

Pour éviter les distorsions dues aux fréquences extrêmement basses, vous pouvez activer le fi Itre subsonique et limiter la bande passante de l'appareil vers le bas. Lorsque le fi Itre subsonique est activé, toutes les fréquences inférieures à la fréquence réglée pour le fi Itre sont supprimées.

Exemple :

Avec un réglage sur 40 Hz, la gamme des fréquences de l'amplifi cateur est inhibée entre 0 Hz et 40 Hz.

Ce dispositif de réglage permet aussi bien de régler les haut-parleurs FRONT raccordés que les haut-parleurs REAR. Si le bouton F/R SUBSONIC se trouve sur F (= haut-parleurs FRONT) ou sur R (= haut-parleurs REAR), il est possible de régler la transition de fréquence pour les haut-parleurs avant ou arrière. Même si après le réglage, le bouton F/R SUBSONIC est commuté (p. ex. de F vers R), la valeur reste mémorisée dans le DSP intégré pour l'autre groupe de haut-parleurs.

Exemple :

Le bouton est commuté sur la position F et la transition de fréquence 40 Hz est réglée sur le dispositif de réglage. Après la commutation sur la position R, c'est la valeur 50 Hz qui est réglée. En cas de nouvelle commutation

sur la position F, le dispositif de réglage reste réglé sur la dernière valeur confi gurée de 50 Hz. Si le dispositif de réglage est déplacé, le réglage ne commence pas par les 40 Hz mémorisés mais avec les 50 Hz indiqués.

Réglages de tonalité DSP (SUBWOOFER)

Afin d'optimiser le son pour pouvoir utiliser un subwoofers, vous disposez des possibilités suivantes :

- Dispositif de réglage X-OVER (SUBWOOFER)

Sur le GTA 470 DSP, il est possible de régler le type de transition de fréquence (« passe-bas ». Sélectionnez la fréquence limite jusqu'à laquelle les fréquences plus basses (passe-haut) ou les fréquences plus élevées (passe-bas) doivent être bloquées. Seules les fréquences en dessous de la fréquence limite seront retransmises aux haut-parleurs.

Exemple :

Avec un réglage sur 80 Hz, la gamme des fréquences de l'amplifi cateur est comprise entre 10 Hz et 80 Hz.

- Dispositif de réglage SUBSONIC (SUBWOOFER)

Pour éviter les distorsions dues aux fréquences extrêmement basses, vous pouvez activer le fi ltre subsonique et limiter la bande passante de l'appareil vers le bas. Lorsque le fi ltre subsonique est activé, toutes les fréquences inférieures à la fréquence réglée pour le fi ltre sont supprimées.

Exemple :

Avec un réglage sur 40 Hz, la gamme des fréquences de l'amplifi cateur est inhibée entre 0 Hz et 40 Hz.

- Dispositif de réglage PHASE (SUBWOOFER)

Ce dispositif de réglage permet de modifi er en continu la position de phase du subwoofers de 0° à 180°. Il sert au réglage fin avec les autres haut-parleurs raccordés et, en cas de réglage correct, peut empêcher l'extinction mutuelle éventuelle de basses fréquences à l'intérieur du système audio

Boutons F/R COMPRESSOR et SUB COMPRESSOR

Cette fonction permet de protéger les haut-parleurs et le subwoofer raccordés. Si le bouton se trouve dans la position ON, le volume sonore de sortie est réduit de 10 dB. Le GTA 470 DSP dispose de boutons séparés pour les haut-parleurs raccordés (F/R COMPRESSOR) et le subwoofer (SUB COMPRESSOR).

Ces boutons vous permettent de régler l'amortissement du fi Itre intégré séparément pour les haut-parleurs FRONT et REAR et le subwoofer raccordés. Une valeur élevée signifié une front de fi Itre plus raide et par conséquent une séparation nette entre les fréquences bloquées et les fréquences transmises. Une valeur basse permet une séparation moins nette et ainsi, une transition progressive entre les fréquences bloquées et les fréquences transmises. Les réglages d'amortissement disponibles sont de 18, 24 ou 48 dB par octave.

Attention :

Si le bouton FRONT et/ou REAR est réglé sur FULL, les boutons FRONT dB/Oct et REAR dB/Oct n'ont pas de fonction.

GTA 470 DSP

Premier réglage de l'amplifi cateur

Nous recommandons l'ordre suivant pour le premier réglage de l'amplifi cateur :

1. Réglages pour les haut-parleurs avant
2. Réglages pour les haut-parleurs arrière
3. Réglages pour le subwoofer raccordé

Sachant qu'il faut toujours procéder de la même manière, p. ex. commencer par régler les aiguës, puis les graves.

Possibilités de réglage sur la télécommande (accessoires spéciaux)

Pour l'amplifi cateur GTA 470 DSP, la télécommande à câble GTA RC01 (1 101 210 001 001) est disponible en tant qu'accessoire. Elle vous permet de procéder aux réglages suivants :

- Dispositif de réglage DELAY et bouton A/B (FRONT/REAR)

Permet de régler une temporisation sonore pour les deux haut-parleurs de gauche (haut-parleurs avant et arrière séparés). Le dispositif de réglage possède 256 niveaux et chaque niveau correspond à une distance de 7 mm. La valeur maximale qu'il est possible de régler se situe environ à 1,8 mètre.

Si le bouton A/B se trouve sur A (= haut-parleurs FRONT) ou sur B (= haut-parleurs REAR), il est possible de régler la valeur de temporisation pour le haut-parleur avant ou arrière gauche. Même si après le réglage, le bouton A/B est commuté (p. ex. de A vers B), la valeur reste mémorisée dans le DSP intégré pour l'autre haut-parleur.

Exemple :

Le bouton est réglé sur la position A et la temporisation de 1,8 mètre est réglée sur le dispositif de réglage. Après la commutation sur la position B, c'est la valeur 1 mètre qui est réglée. En cas de nouvelle commutation sur la position A, le dispositif de réglage reste réglé sur la dernière valeur confi gurée de 1 mètre. Si le dispositif de réglage est déplacé, le réglage ne commence pas par les 1,8 mètre mémorisés mais avec la valeur indiquée de 1 mètre.

- Dispositif de réglage LEVEL et bouton BB/SHS

Ces dispositifs de réglage vous permettent de régler de manière individuelle la valeur de relèvement des graves. Vous disposez ici de deux options.

BB (Bass Boost) : permet de régler une valeur comprise entre 0 et 15 dB pour une fréquence de 45 Hz.

SHS (Sub Harmonic Synthesizer) : ce réglage se prête plus particulièrement à la musique avec seulement quelques teneurs en graves.

Indicateur de fonctionnement (PWR / PRO)

Lumière verte :

Étage de sortie en marche, fonctionnement normal.

Lumière rouge :

Étage de sortie coupé électroniquement en raison d'un défaut.

Caractéristiques techniques

Mode quadriPuissance max.	4 x 140 W / 4 Ω Fig. 4, 5
Mode stéréoPuissance max.	2 x 420 W / 4 Ω Fig. 6
Mode quadriPuissance max.	4 x 200 W / 2 Ω Fig. 4, 5
Mode quadriPuissance RMS	4 x 70 W / 4 Ω Fig. 4, 5
Mode stéréoPuissance RMS	2 x 200 W / 4 Ω Fig. 6
Mode quadriPuissance RMS	4 x 100 W / 2 Ω Fig. 4, 5
Bande passante 10 Hz – 30 000 Hz
Rapport signal-bruit > 92 dB @ à la puissance RMS
Rapport signal-bruit > 75 dB @ 1 W / 1 kHz
Taux de distorsion(RMS)	< 0,05 %
Stabilité 2 Ω (4 Ω en mode « ponté »)
Sensibilité d'entrée	0,2 V – 5 V
Filtre passe-bas(passe-bas)	50 Hz – 5 000 Hz
Filtre passe-haut(passe-haut)	50 Hz – 5 000 Hz
Filtre Subsonic	0 Hz – 80 Hz
Limiteur du compresseur	10 dB
DimensionsL x H x P (mm)L x H x P (")	323 x 54 x 19812.7 x 2.1 x 7.8

Recyclage et élimination

Veuillez utiliser les systèmes mis à votre disposition pour le renvoi et la collecte des produits en vue de leur élimination.

Sous réserve de modifi cations.
