RXE600 - Ampli home-cinéma YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Récepteur audio multicanal, puissance de sortie de 100 W par canal, compatibilité avec les formats audio HD, connectivité Bluetooth et Wi-Fi.
Utilisation	Idéal pour les systèmes home cinéma, permet de diffuser de la musique en streaming et de connecter plusieurs sources audio.
Maintenance et réparation	Vérifier régulièrement les connexions et les câbles, nettoyer les prises et les grilles de ventilation pour éviter la surchauffe.
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable, éviter les surcharges électriques.
Informations générales	Garantie de 2 ans, assistance technique disponible, manuel d'utilisation inclus pour une installation facile.

FOIRE AUX QUESTIONS - RXE600 YAMAHA

Comment réinitialiser le récepteur YAMAHA RXE600 ?

Pour réinitialiser le YAMAHA RXE600, éteignez l'appareil puis maintenez enfoncé le bouton 'Power' tout en le rallumant. Continuez à maintenir le bouton jusqu'à ce que le message de réinitialisation apparaisse à l'écran.

Pourquoi le récepteur ne s'allume-t-il pas ?

Vérifiez d'abord que le câble d'alimentation est correctement branché à une prise fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation à l'arrière de l'appareil est en position 'ON'.

Comment connecter des appareils via Bluetooth au YAMAHA RXE600 ?

Pour connecter un appareil via Bluetooth, activez le Bluetooth sur votre appareil et recherchez le YAMAHA RXE600 dans les paramètres Bluetooth. Sélectionnez le récepteur pour établir la connexion.

Le son est faible, que faire ?

Vérifiez le niveau de volume du récepteur ainsi que celui de votre source audio. Assurez-vous que les enceintes sont correctement connectées et que les réglages d'égalisation ne réduisent pas le volume.

Comment configurer les entrées du récepteur ?

Pour configurer les entrées, utilisez la télécommande pour accéder au menu 'Configuration'. Sélectionnez 'Entrées' et choisissez l'entrée que vous souhaitez configurer. Vous pouvez renommer les entrées et ajuster les paramètres selon vos préférences.

Le récepteur ne détecte pas les stations radio, que faire ?

Assurez-vous que l'antenne est correctement connectée et positionnée. Essayez de rechercher les stations manuellement via le menu 'Radio' ou vérifiez si la fréquence est correcte.

Comment mettre à jour le firmware du YAMAHA RXE600 ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel de Yamaha, puis suivez les instructions fournies dans le manuel d'utilisation pour transférer le fichier sur le récepteur via USB.

Le récepteur s'éteint tout seul, pourquoi ?

Cela peut être dû à une protection contre la surchauffe ou un court-circuit dans les enceintes. Vérifiez les connexions et assurez-vous que le récepteur est bien ventilé.

Comment utiliser le mode veille sur le YAMAHA RXE600 ?

Pour activer le mode veille, appuyez sur le bouton 'Standby' de la télécommande ou sur le panneau avant de l'appareil. Vous pouvez également régler un timer de mise en veille dans le menu 'Configuration'.

Quels types de connexions sont disponibles sur le YAMAHA RXE600 ?

Le YAMAHA RXE600 propose plusieurs types de connexions incluant HDMI, optique, coaxial, RCA et Bluetooth pour une connectivité polyvalente avec divers appareils.

MODE D'EMPLOI RXE600 YAMAHA

1 Pour utiliser l'apparéil au besoin de ses possibilités, lisez attentivement ce mode d'emploi. Conservez-le soignement pour référence.
2 Installez l'appareil dans un endroit bien ventilé, frais, sec, propre et à l'abri de la lumière directe du soleil, ainsi que des sources de chaleur, des vibrations, de la poussière, de l'humidité ou du froid. Dans un meuble, laissez environ 10cm d'espace libre autour du RX-E600 pour la ventilation s'effectue correctement.
3 Placez l' apparcil loin des équipements, moteurs et transformateurs électriques, pour éviter les ronflements parasitcs.
4 N'exposez pas l'appareil à des variations brutes de température, ne le placez pas dans un environnement très humide (par exemple dans une piece contenant un humidificateur) car cela peut entraîner la condensation d'humidité à l'intérieur de l'appareil qui elle-même peut être responsable de secousse électrique, d'accendie, de dommage à l'appareil ou de blessure corporelle.
5 Evitez d'insteller l'appareil dans un endroit où des objets peuvent tomber, ainsi que la ou l'appareil pourrait etre exposé a des éclaboussures ou des gouttes d'eau. Sur le dessus de I'appareil, ne placez pas:

• D'autres apparéils qui peuvent endommager la surface de l'appareil ou provoquer sa décoloration.
• Des objets se consumant (par exemple, une bougie) qui peuvent etre responsables d'incendie, de dommage a I'appareil ou de blessure corporelle.
• Des recipients contenant des liquides qui peuvent etre a l'origine de secousse electrique ou de dommage a I'appareil.

6 Ne couvrez pas le panneau arrêté de l'appareil d'un journal, d'une nappe, d'un rideau, etc. car cela empêcherais l'évacuation de la chaleur. Toute augmentation de la température interieure de l'appareil peut être responsable d'accordie, de dommage à l'appareil ou de blessure corporelle.

7 Ne branchez pas la fiche du cordon d'alimentation de l'appareil sur une prise secteur aussi longtemps que tous les raccordements n'ont pas ete effectués.
8 Ne pas faire fonctionner l'appareil à l'envers. Il risquerait de chauffer et d'être endommagede.
9 N'exercez aucune force excessive sur les commutateurs, les boutons et les cordons.
10 Pour débrancher la fiche du cordon d'alimentation au niveau de la prise secteur, saisissez la fiche et ne tirez pas sur le cordon.
11 Ne nettoyez pas l'appareil au moyen d'un solvant chimique, ce qui pourrait endommager la finition. Utilisez un chiffon sec et propre.
12 N'alimentez l'appareil qu'a partir de la tension prescrite. Alimenter l'appareil sous une tension plus elevée est dangereux et peut être responsable d'incendie, de dommage à l'appareil ou de blessure corporelle. YAMAHA ne saurait être tenue responsable des dommages resultant de l'alimentation de l'apparil sous une tension autre que celle prescrite.
13 Pour empêcher tout dommage causé par les éclairs, déconnectez le cordon d'alimentation de la prise murale pendant un orage.

14 Ne tentez pas de modifier ni de réparer l'appareil. Consultez le service YAMAHA compétent pour toute réparation qui serait requise. Le coffret de l'appareil ne doit jamais être ouvert,quelle que soit la raison.
15 Si vous envisagez de ne pas vous servir de l'appareil pendant une longue période (par exemple, pendant les vacances), débranchez la fiche du cordon d'alimentation au niveau de la prise secteur.
16 Lisez la section intitulée "Guide de dépannage" où figurant une liste d'errcurs de manipulation communes avant de conclude que l'appareil présente une anomalie de fonctionnement.
17 Avant de déplacer l'appareil, appuyez sur STANDBY/ ON pour placer l'appareil en veille puis débranchez la fiche du cordon d'alimentation au niveau de la prise secteur.
18 Sélecteur de tension (VOLTAGE SELECTOR) (Modèle général uniquement)

Le sélecteur de tension (VOLTAGE SELECTOR) qui se trouve sur le panneau arrêté de l'apparéil doit être positionné en fonction de la tension du secteur local AVANT de brancher la fiche du cordon d'alimentation sur une prise secteur. Les tensions possibles sont 110/120/220/230-240 V CA, 50/60 Hz.

L'appareil n'est pas isolé de la source d'alimentation aussi longtemps qu'il reste branché sur une prise murale, même lorsqu'il est étant. Il est alors dit en mode "Veille". Dans ce mode, l'appareil consomme très peu de courant.

(États-Unis, Canada et modèles généraux) La plaque signalétièque se trouve sous l'appareil.

FONCTIONNALITÉS

• Puissance RMS minimale par canal de sortie: 40 W + 40 W (6Ω, 20 Hz à 20 kHz, 0,1% THD)
• Télecommande du système
• Mémorisation des fréquences de 40 stations FM/AM
• Réception RDS multifonctions
• Sortie SUBWOOFER

Le récepteur (RX-E600) et le lecteur DVD (DVD-E600) sont les principaux modules de la série YAMAHA Piano Craft.
Vous pouvez compléter toute chaine en leur ajoutant la platine cassette (KX-E300) et la platine minidisc (MDX-E300).
La platine minidisc (MDX-E300) n'est pas disponible dans certains pays.

SOMMAIRE

ACCESSOIRES FOURNIS 2

PRISE EN MAIN

Télécommande 3

Raccordement des haut-parleurs et des antennes 4

Raccordement du système 5

Réglage de l'horloge 6

NOM DES TOUCHES ET DES COMMANDES

Face avant 7

Afficheur. 7

Télécommande 8

OPÉRATIONS DE BASE

Reproduction de la source 9

ACCORD

Écoute de la radio 10

Mémorisation des stations 11

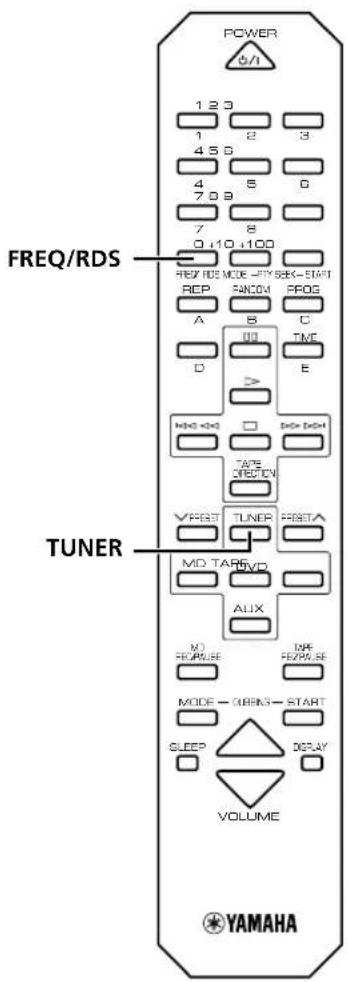

Réception des données RDS. 12

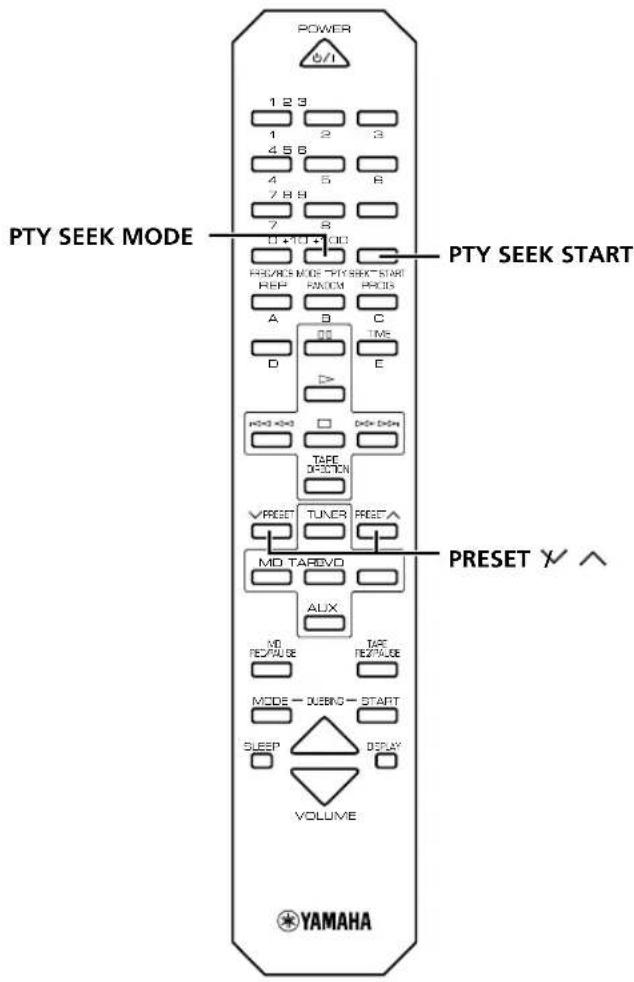

Recherche par genre (PTY SEEK) 13

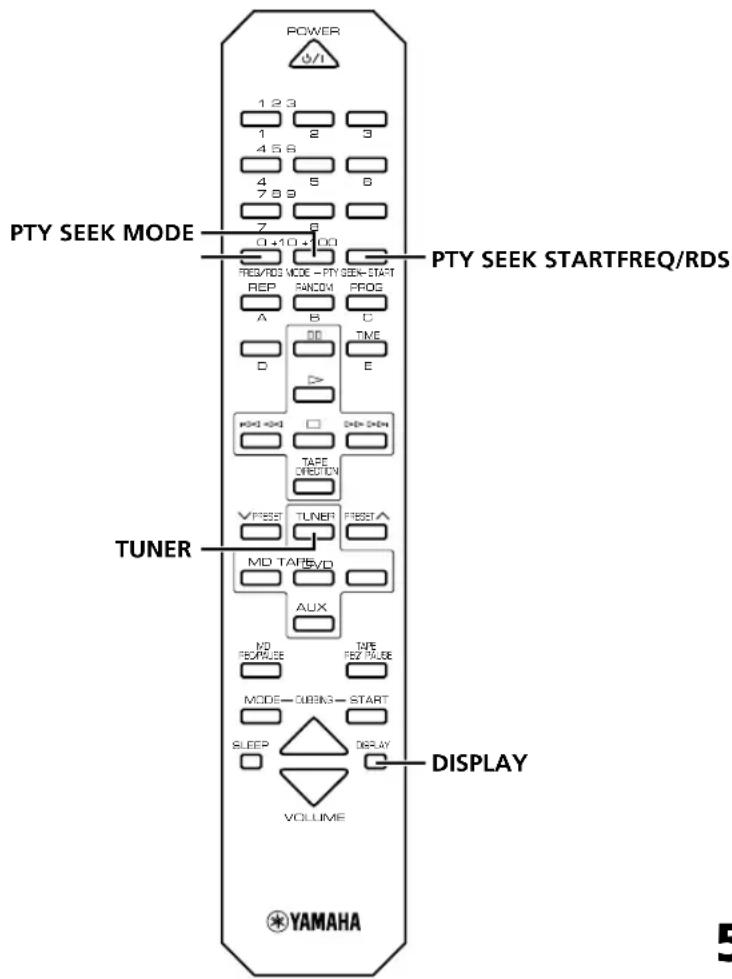

Réglages facultatifs liés aux fonctions RDS .... 14

UTILISATION DE LA MINUTERIE INTÉGRée

Avant d'utiliser la minuterie 15

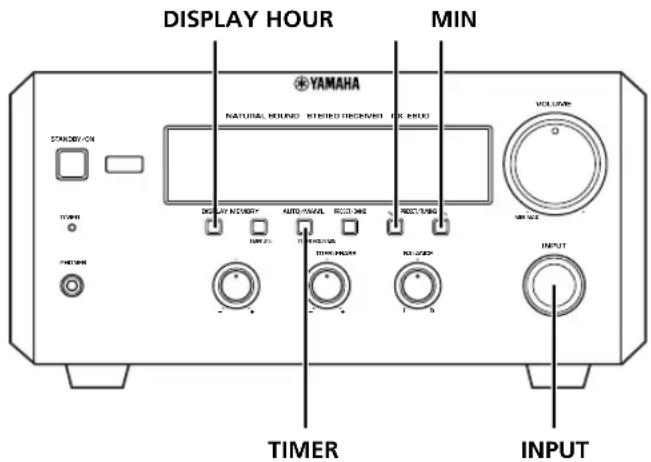

Temporisation en lecture ou en enregistrement 15

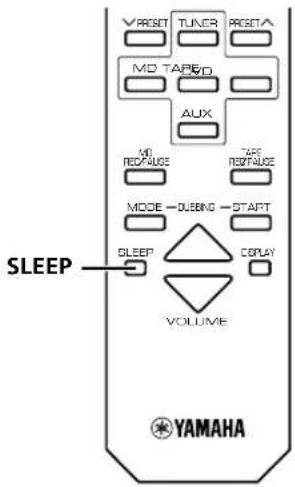

Minuterie de mise en veille 16

COMMANDE DU SYSTÉME

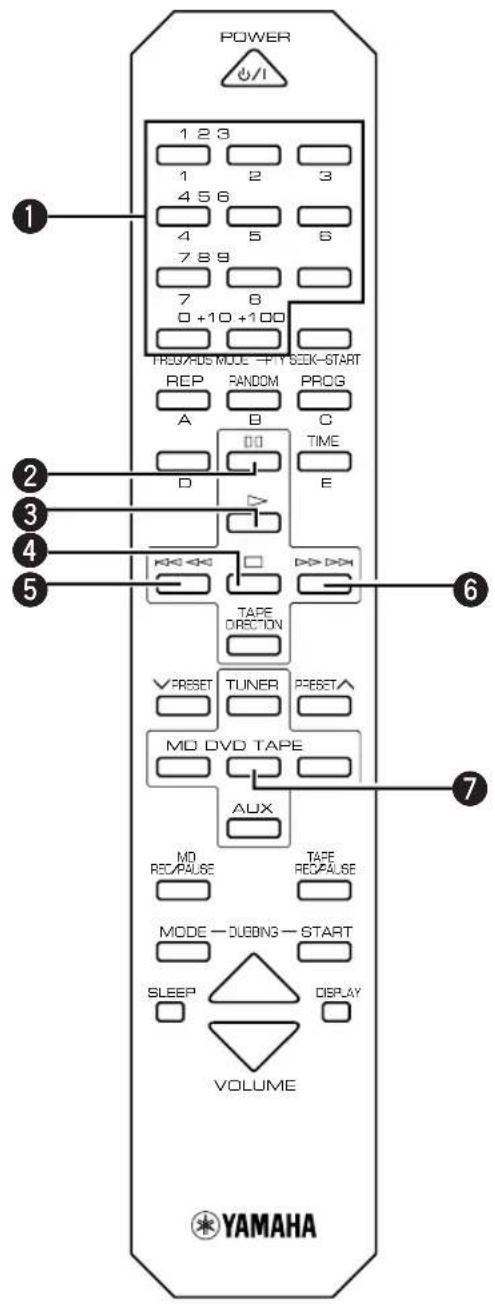

Commandedesautresappareils 17

Avant d'enregistrerer 19

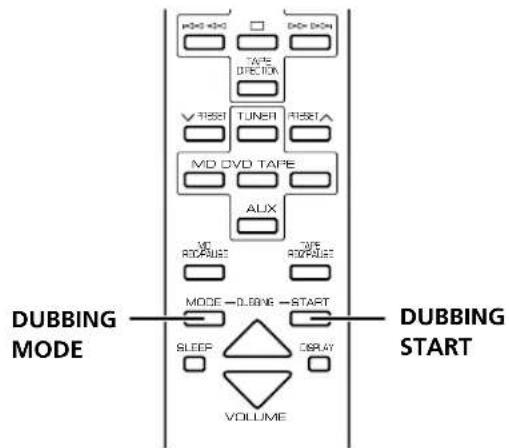

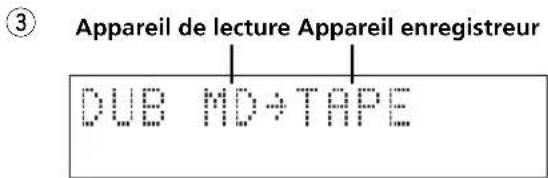

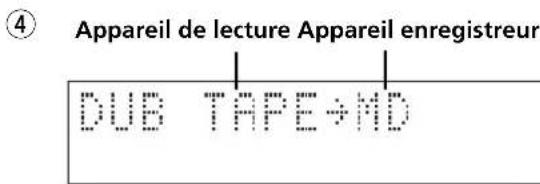

Réglages de copie 19

INFORMATIONS COMPLEMENTAIRES

Guide de dépannage 20

Caracteristiques techniques 22

Après le déballage, vérifier que les pieces suivantes sont incluses.

• Télecommande

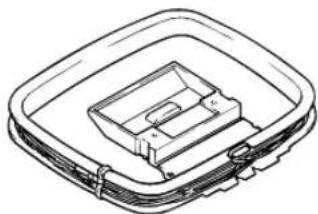

Antenne cadre AM

Antenne interieure FM

La télécommande du RX-E600 permet également de commander le lecteur DVD DVD-E600, la platine cassette KX-E300 et la platine minidisc MDX-E300. Les touches de commande correspondant à chaque apparéil sont indiquées aux pages suivantes :

Récepteur RX-E600: p.8

Lecteur DVD, DVD-E600: p.17

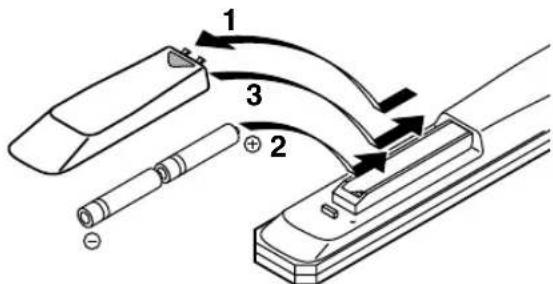

Chargement des piles

1 Retirez le capot du compartment des piles de la télécommande.
2 Introduisez piles dans le compartment.
3 Remettez le capot du compartment des piles.

Remplacement des piles

Si vous vous apercevez que vous devez utiliser la télécommande plus pres de l'appareil que d'habitude, cela signifie que les piles sont déchargées. Remplacez-les.

Remarques

Utilisez uniquement des piles AA, R6, UM-3.
- Veillez à respecter les polarités indiquées (scheme à l'intérieur du compartment des piles).
- Retirez les piles si vous ne comptez pas utiliser la télécommande pendant un certain temps.
- Si les piles fuient, jetez-les immédiatement. Évitez de toucher le liquide des piles ou de le laisser entre en contact avec vos vêtements, etc. Nettoyez complètement le compartment des piles avant d'en installer de nouvelles.

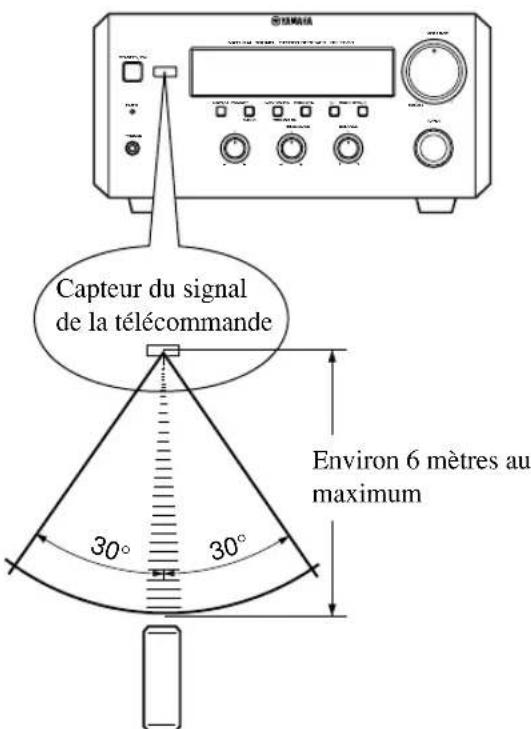

Champ d'utilisation de la télécommande

Remarques

Il ne doit pas y avoir de gros obstacle entre la télécommande et l'appareil.
- Si le capteur du signal de la télécommande est exposé à une lumière intense (surtout fluorescente), cela peut empêcher un bon fonctionnement de la télécommande. Dans ce cas, déplacez l'appareil pour éviter cette exposition directe à la lumière.

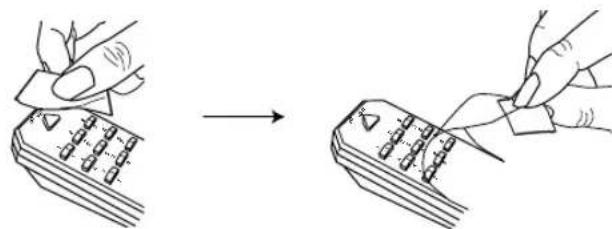

Retrait du film protecteur

La télécommande est livrée avec un film protecteur pour empêcher que sa surface puisse être rayée pendant le transport.

Pour-retirerce film,collez d'abord du ruban adhesif sur l'un des bords de la telecommande de façon qu'il adhere au film.Decollez ensuite le film avec le ruban adhesif.

Remarque

• Veillez à ne pas rayer la télécommande en decollant le film.

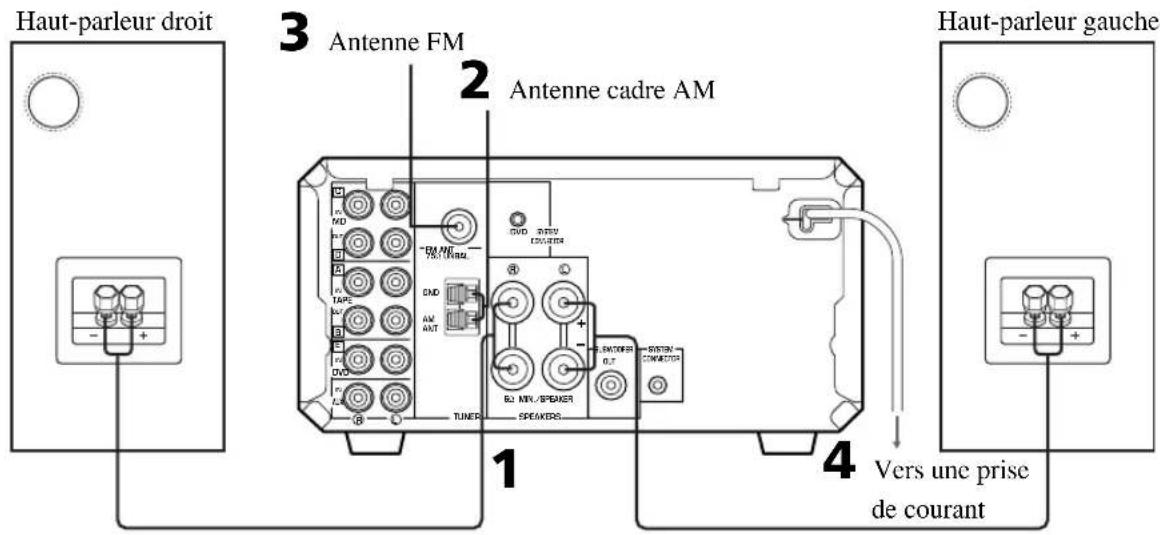

Raccordement des haut-parleurs et des antennes

Ne branchez jamais le cordon d'alimentation dans une prise secteur avant d'avoir effectué tous les raccordements.

Suivez les instructions ci-dessous pour relier les éléments de la chaîne à l'aide des cables et accessoires fournis. Assurez-vous que toutes les connexions sont faites correctement, ce qui peut dire: L (gauche) à L, R (droite) à R, “+” à “+” et “-” à “-”.

1 Raccordez les haut-parleurs.

①Dévissez le capuchon.
② Denudez les cables de raccordement des hautparleurs sur environ 10mm et appliquez 1'extrémité dénudée du cable sur la borne.
③ Resserrez le capuchon pour fixer le cable.

Rouge:positif (+) Noir:négatif(-)

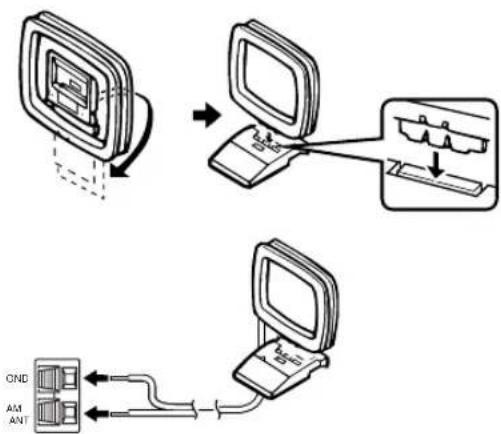

2 Branchez l'antenne AM. Préparez l'antenne cadre AM puis branchez-la.

3 Raccordez l'antenne FM.

4 Branchez le cordon d'alimentation dans une prise de courant.

Remarques

Utilisez des antennes FM et AM externes si la reception n'est pas assez bonne. Consultez a ce sujet leur revendeur.
- Le cadre-antenne AM doit être place à un endroit séparé de l'appareil principal. On pourrait l'accrocher au mur.

Raccordement du subwoofer (en option)

Vou puez renforcier les basses fréquences en ajoutant à la chaine une enceinte appelée Subwoofer (en option). Raccordez la borne SUBWOOFER OUT de l'appareil à la borne d'entrée du subwoofer.

Raccordement du système

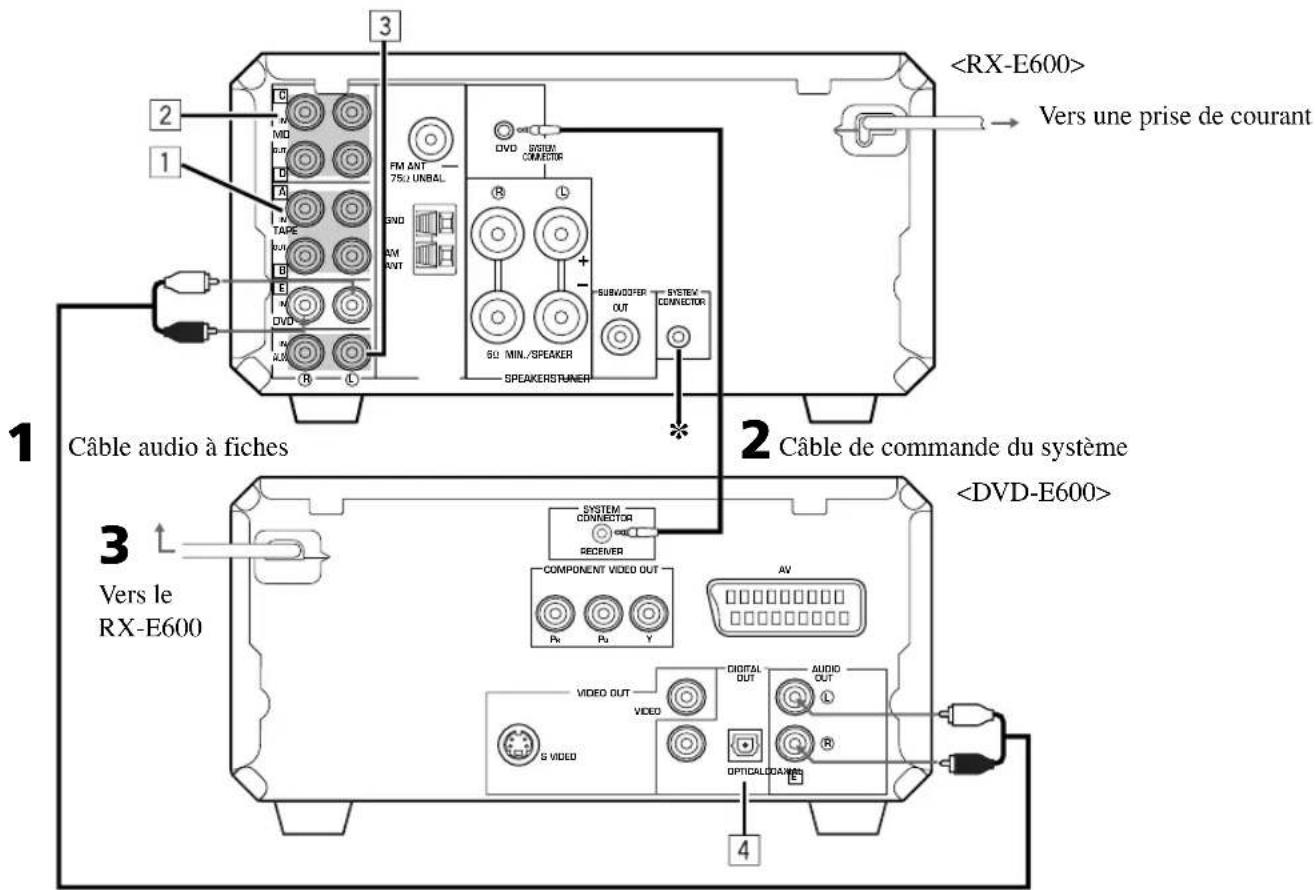

Interconnexion des RX-E600 et DVD-E600

1 Connectez E à E en utilisant le cable audio.

Insérez les connecteurs mâles dans les connecteurs fémelles de même couleur.

2 Raccordez le connecteur SYSTEM CONNECTOR (DVD) du RX-E600 au connecteur SYSTEM CONNECTOR

(RECEIVER) du DVD-E600 à l'aide d'un cable de commande du système (fourni avec le DVD-E600).

*L'autre connecteur SYSTEM CONNECTOR du RX-E600 est destiné au raccordement du MDX-E300 ou du KX-E300.

3 Branchez le cordon d'alimentation du DVD-E600 au connecteur repéré AC OUTLET du RX-E600.

Cette connexion vous permet de commander l'alimentation du système lors de l'utilisation des opérations monotouche. Elle réduit aussi la consommation en veille du DVD-E600.

Ajout des platines KX-E300 et MDX-E300 au système ci-dessus

(Pour plus de précisions, reportez-vous au mode d'emploi de ces apparciels.)

1 Raccordez les bornes A et B du RX-E600 aux bornes A et B du KX-E300.
2 Raccordez les bornes c et d du RX-E600 aux bornes c et d du MDX-E300.
3 Si vous le désirez, raccordez un apparéil externe aux bornes AUX du RX-E600.
4 Raccordez la borne DIGITAL OPTICAL OUT du DVD-E600 à la borne DIGITAL OPTICAL IN du MDX-E300.

Retirez le capuchon des connecteurs du cable optique et des bornes DIGITAL OPTICAL OUT et DIGITAL OPTICAL IN avant d'effectuer ces branchements. Veillez à remetre ces capuchons en place lorsque vous ne vous servez pas de ces connexions, afin de les protégger de la poussière.

Attention

• Ne mettez jamais le RX-E600 sous tension tant que tous les raccordements entre les appareils ne sont pas terminés.
• Ne branche ou ne débranchez jamais les cables de commande système et/ou le cordon d'alimentation alors des appareils de la chaîne sont allumés.

Réglage de l'horloge

Pour pouvoir utiliser les fonctions de minuterie de l'appareil, vous doivent regardier son horloge interne. L'heure est exprimée sur 24 heures.

PRESET/BANDTIME ADJ

1 Allumez l'appareil en appuyant sur STANDBY/ON ou sur la touche POWER de la télécommande.
2 L'appareil étant allumé, appuyez sur la touche DISPLAY pour afficher l'heure.
3 Tout en appuyant sur TIME ADJ, appuyez sur HOUR pour changer les heures.

• Si vous voulez aller en arrêté, appuyez sur TIME ADJ et sur PRESET/BAND tout en appuyant sur HOUR.

4 Tout en appuyant sur TIME ADJ, appuyez sur MIN pour changer les minutes.
- Si vous foulez aller en arrêté, appuyez sur TIME ADJ et sur PRESET/BAND tout en appuyant sur MIN.

Affichage de l'heure

Appuyez sur la touche DISPLAY. L'heure s'affichependant environ 8 secondes,puis l'affichage normal est restitue. Il se peut que certaines touches et commandes soient inopérantes lorsque I'heure est affichée.

Remarque

• En cas de panne de courant, ou si le cordon d'alimentation de l'alimentation est débranché pendant plus de cinq minutes, vous doivent regardier l'heure à nouveau.

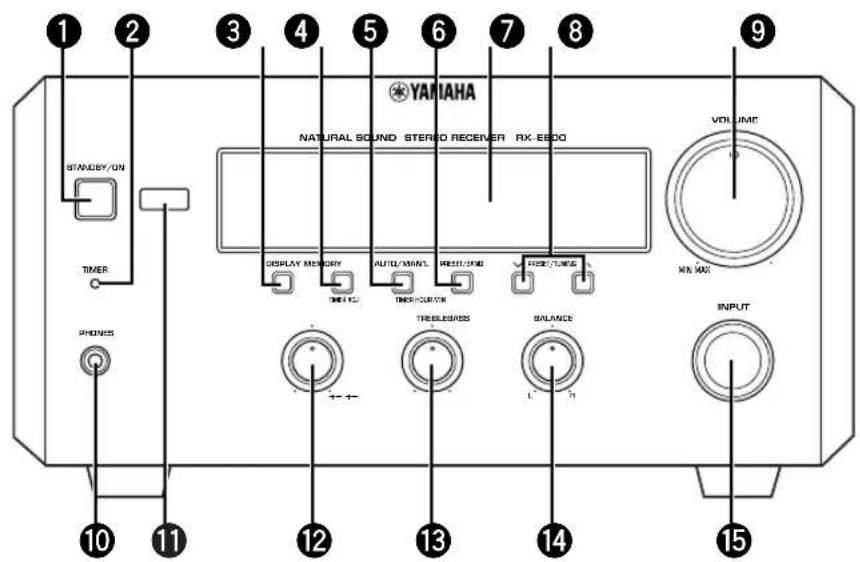

Face avant

Touche STANDBY/ON de mise en marche (P.9)
2 Indicateur de programmation TIMER (P.15)
Touche DISPLAY (P.15)
4 Touche MEMORY/TIME ADJ (P.6/P.11)
5 Touche AUTO/MAN'L/TIMER (P.10/P.15)
6 Touche de selection PRESET/BAND (P.10)
Afficheur (P.7)
8 Touches de selection PRESET/TUNING (P.10)

Touché de sélection HOUR/MIN (P.6/P.15)

Bouton de VOLUME (P.9)
10 Prise PHONES pour casque (P.9)
1Capteur du signal de telecommande (P.3)
12 Bouton BASS de réglage des basses (P.9)
16 Bouton TREBLE de réglage des aigus (P.9)
14 Bouton BALANCE stereo (P.9)
15 Selecteur INPUT d'entree (P.9)

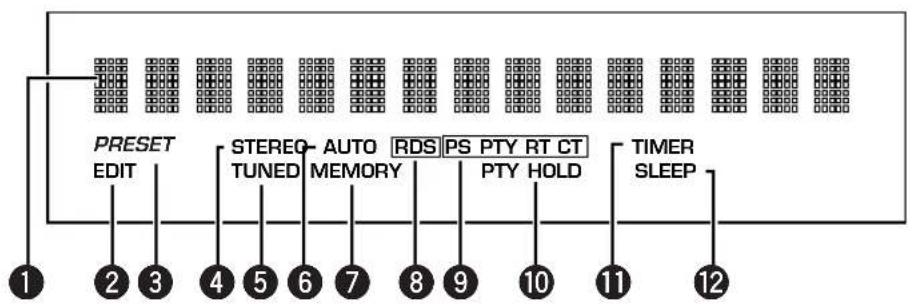

Afficheur

1 Afficheur alphanumeric polyvalent
2Indicateur EDIT
3Indicateur PRESET (P.11)
4Indicateur STEREO (P.10)
Indicateur TUNED (P.10)
6Indicateur AUTO (P.10)

7Indicateur MEMORY (P.11)
8Indicateur RDS (P.12)
9Indicateurs de mode RDS (P.12)
10Indicateur PTY HOLD (P.13)
Indicateur TIMER (P.15)
Indicateur SLEEP (P.16)

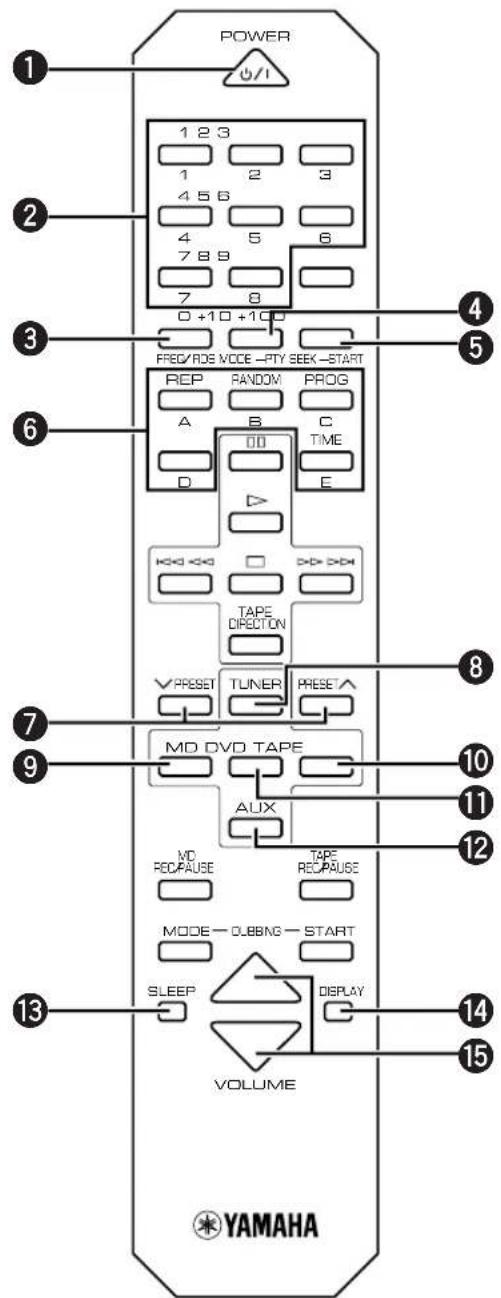

Télécommande

1 POWER (P.9)
2Numeros de programmes prerégles (P.11)
3FREQ/RDS (P.12)
4PTY SEEK MODE (P.13/P.14)
5PTY SEEK START (P.13/P.14)
6A/B/C/D/E (P.11)
7 PRESET /R11)
8TUNER (RX-E600) (P.11)
9Entree MD (MDX-E300) (P.18)
10Entree TAPE (KX-E300) (P.18)
1Entree DVD (DVD-E600) (P.17)
12AUX (Appareil raccordé aux bornes AUX) (P.5)
18SLEEP (P.16)
14DISPLAY (P.15)
15 VOLUME / (P.9)

Remarque

• Les commandes 3 à 12 sont des touches de commande et des selecteurs d'entrée pour chaque apparéil.

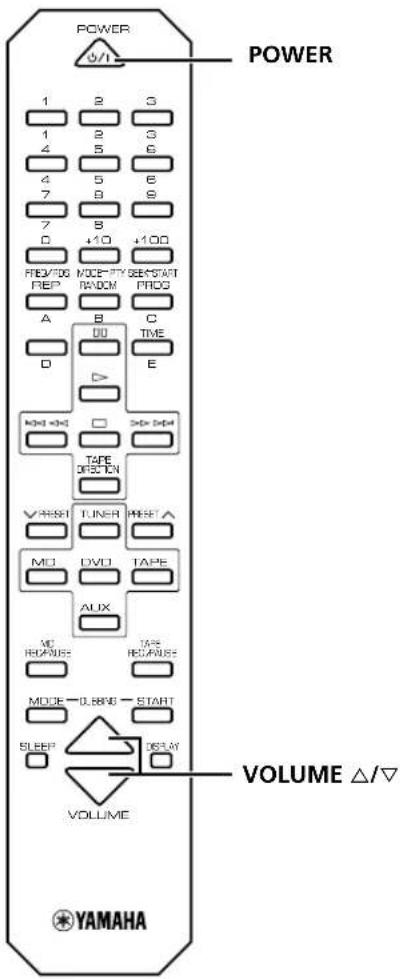

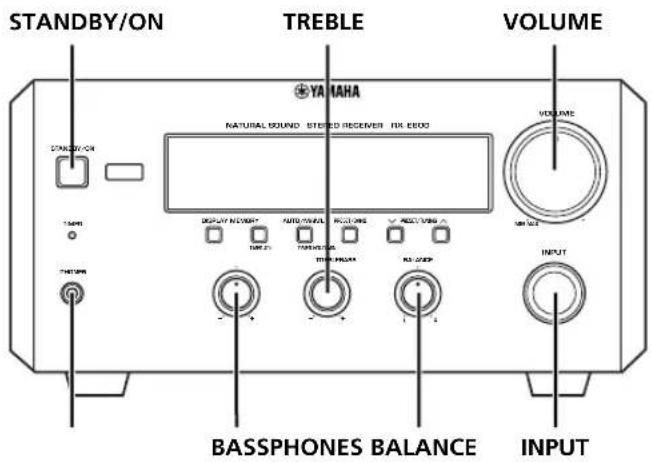

Reproduction de la source

1 Reglez le volume sonore au minimum ("MIN") en tournant le bouton VOLUME vers la gauche.

2 Allumez l'appareil en appuyant sur STANDBY/ON ou sur la touche POWER de la télécommande.

• Les apparèils de la série Piano Craft peuvent être allumés et mis en veille par le RX-E600 si leur raccordement système à celui-ci a été correctement effectué. Toutefois, si un apparéil raccordé a été mis en veille avec sa propre touche STANDBY/ON, vous ne pouvez pas l'allumer avec la touche STANDBY/ON du RX-E600.

3 Sélectionnéz la source désirée en tournant le sélection INPUIT jusqu'à ce qu'elle apparaisse sur l'afficheur.

• Si vous voulez écouter l'appareil raccordé aux bornes AUX, tournez le bouton INPUT pour selectionner AUX.

4 Demarrez l'appareil source en lecture (pour plus de précisions consultez le mode d'emploi de l'appareil).

5 Reglez le volume sonore via le bouton rotatif VOLUME ou la touche VOLUME / de la telecommande.

6 Si nécessaire, reglez les basses (BASS), les aigus (TREBLE) et la balance (BALANCE):

BASS: Tournez ce bouton dans le sens horsaire pour augmenter le niveau des fréquences basses (ou dans le sens antihoraire pour le diminuier).

TREBLE: Tournez ce bouton dans le sens horaire pour augmenter le niveau des fréquences aigus (ou dans le sens antihoraire pour le diminuer).

BALANCE: Reglez l'équilibre des niveaux des haut-parleurs gauche et droit pour compenser les déséquilbres causés par la position des haut-parleurs ou la forme de la pierce.

Utilisation d'un casque d'écoute

Raccordez le casque au connecteur PHONES. C'est le son regle pour sortir sur les haut-parleurs principaux que vous entendez dans le casque.

Mise en veille de l'appareil

Lorsque vous avez fini de vous servir de l'appareil, appuyez sur la touche STANDBY/ON de la face avant ou sur la touche POWER de la télécommande pourmettre l'appareil en veille.

Fonction de mise en veille automatique

Cet apparéil est mis automatiquement en mode de veille dans les conditions suivantes:

• Un apparéil connecté avec un cable de commande de système est choisi comme source d'entrée.
• L'appareil connecté à cet apparéil est en mode d'arrêt et n'est pas utilisé pendant 30 minutes.

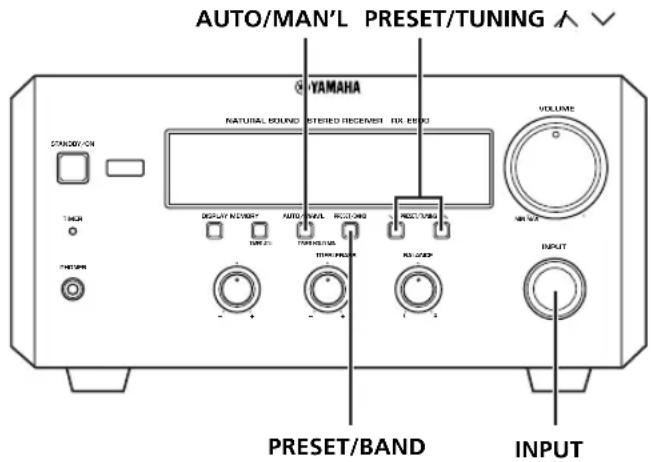

Écoute de la radio

Vous pouvez localiser les stations de radio automatiquement ou manuellement.

Accord automatique des fréquences

1 Sélectionnéz le TUNER en tournant le sélecteur INPUT afin que la fréquence d'une station radio apparaisse sur l'afficheur.
2 Appuyez sur la touche PRESET/BAND pour selectionner la bande de fréquences souhaitée. Ne sélectionnez pas le mode de mémorisation des fréquences (pour lequel la mention “PRESET” s'affiche).
3 Appuyez sur la touche AUTO/MAN'L de sorte que la mention "AUTO"s'affiche.
4 Appuyez sur la touche PRESET/TUNING (pour monter dans les fréquences) ou (pour descendre dans les fréquences).
5 L'appareil commence le balayage la recherche d'une station.

Lorsqu'il trouve une station, l'appareil interrupt son balayage et affiche la mention "TUNED" (accordé).

6 Si la station trouvée n'est pas celle que vous désirez, repetez les étapes 4 et 5 jusqu'à ce que vous la trouviez.

Remarques

• Si vous n'arrivez pas à localiser la station voulue en accord automatique, essayez de recourir à l'accord manuel, comme indiqué ci-après.
• Lorsqu'une station FM stéreo suffisamment puissant est recç, la mention "STEREO" s'affiche et l'écoute est en stéropheonie.

Accord manuel

1 Effectuez les étapes 1 et 2 du paragraphe "Accord automatique des fréquences".
2 Appuyez sur la touche AUTO/MAN'L de sorte que la mention "AUTO" ne soit pas affichée.
3 Appuyez sur la touche PRESET/TUNING (pour monter dans les fréquences) ou (pour descendre dans les fréquences).

• Chaque pression sur la touche PRESET/TUNING ou modifie la fréquence d'un increment.

Mémorisation des stations

Les stations localises par accord automatique ou manuel peuvent être mémorisées. Il est possible de mémoriser jusqu'à 40 stations dans l'appareil (en 5 groupes de 8 stations). Vous pouvez ensuite selectionner n'importe laquelle de ces stations en composant le numéro que vous lui aurez attribué.

Mémorisation automatique des stations

1 Sélectionnez la source TUNER en tournant le bouton INPUT.

2 Appuyez sur la touche MEMORY pendant environ 2 secondes.

L'appareil commence a memoriser les stations qu'il détecte. "AUTO" et "MEMORY" clignotent sur l'afficheur.

Les stations reçues sont mémorisées dans les emplacements A1, A2...A8, et ainsi de suite dans l'ordre alphanumérique. Une fois 40 stations ou toutes les stations recevables sur les bandes FM et AM mémorisées, l'afficheur présente la station mémorisé en A1.

Rappel d'une station mémorisée

Selectionnez la source TUNER puis désisissez le numero de station memorise voulu, en appuyant sur les touches PRESET/BAND et PRESET/TUNING /V de la face avant ou sur les touches PRESET A/B/C/D/E et 1 à 8 de la télécommande.

Mémorisation manuelle des stations

1 Localisez la station voulue (reportez-vous en page precedente pour proceeder à l'accord).
2 Appuyez sur la touche MEMORY.
3 Avant que ne s'écouvent environ 5 secondes, utilisez les touches PRESET/TUNING √ pour selectionner le numero de mémoire voulu. Continuez d'appuyer sur les touches PRESET/TUNING ∧ √ pour selectionner un des 5 groupes de mémoires (A, B, C, D ou E).

4 Appuyez sur la touche MEMORY.

• Les mentions "MEMORY", "PRESET" et le numéro de mémoire choisi apparaissent sur l'afficheur.

La flèche s'affiche pendant une seconde au moment de la mémorisation.

5 Repetez les étapes 1 à 4 jusqu'à ce que toutes les stations voulues soient méorises.

Remarques

• Une nouvelle station peut être mémorisé à la place d'une station déjà mémorisée.
• Les stations mémorisées sont conservées en mémoirependant une période lorsqu'elles apparcil est débranché du secteur ou en cas de panne secteur.

Réception des données RDS

RDS (Radio Data System) désigne un système de transmission d'informations via les fréquences des radios FM, disponible dans de nombreux pays européens. Les stations s'en servent pour transmettre un flux inaudible de données en plus du signal radio. Les données RDS vehiculent diverses informations désignées PS (Program Service, Nom de la station), PTY (Program Type, Genre du programme), RT (Radio Text, Texte informatif) et CT (Clock Time, Horloge).

1 Sélectionnez une station FM (consultez la page 10, ou bien appuyez simplement sur la touche TUNER de la télécommande).
2 Appuyez sur la touche FREQ/RDS pour désir les informations voulues. Chaque appui sur cette touche seLECTIONne une des catégories d'informations disponibles, dans l'ordre suivant:

PS Le nom de la station RDS reçue est affché.
- Si I'appareil ne trouve pas de station diffusant des données PS, il arrête sa recherche et affiche la mention "NO PS".

Le genre de programme diffusé actuellement par la station RDS est affché. Vous pouvez demander à rechercher une station diffusant un genre de programme donné (voir la section suivante pour plus de précisions).

Des informations sur le programme en cours (titre de la chanson, nom de l'artiste, etc.) diffusé par la station RDS reçue sont affichées sur 64 caractères alphabetiques (plus le tréma). Si d'autres caractères sont diffusés dans ces données RT, ils sont représentés par untrait de soulignement.

Si I'appareil ne trouve pas de station diffusant des données RT, il arrete sa recherche et affiche la mention "NO RT".

CT L'heure qu'il est s'inscrit sur I'afficheur.

Si I'appareil ne trouve pas de station diffusant des données CT, il arrete sa recherche et affiche la mention "NO CT".

Remarques

• La fonctionnalité RDS peut ne pas donner de résultats si la station selectionnée ne transmet pas correctement le signal RDS ou si l'intensité du signal est trop faible.
• Certaines stations FM n'offrent pas de service RDS. Celles qui en proposent n'offrent pas toutes les mêmes catégories d'informations. Les catégories fournies par la station selectionnée apparaissent estompés sur l'afficheur. Vérifietz après de vos stations de radio favorites si elles diffusent ces informations.

Recherche par genre (PTY SEEK)

Vous pouvez rechercher des stations proposant des programmes d'un genre donné. L'appareil recherche, dans toutes les stations méorisées diffusant des données RDS, le genre de programme que vous avez choisi.

Listedesgenresdeprogramme(PTY)

NEWS	Nouvelles
AFFAIRS	Actualités
INFO	Informations générales
SPORT	Sports
EDUCATE	Éducation
DRAMA	Programme dramatique
CULTURE	Programme culturel
SCIENCE	Programme scientifique
VARIED	Variétés
POP M	Musique pop
ROCK M	Musique rock
M.O.R. M	Musique d'ambiance
LIGHT M	Classique/Variétés
CLASSICS	Musique classique
OTHER M	Autres genres musicaux

Localisation d'une station

1 Sélectionnez une station FM (consultez la page 10, ou bien appuyez simplement sur la touche TUNER de la télécommande).

2 Appuyez une fois sur la touche PTY SEEK MODE de sorte que "PTY" et un genre de programme clignotent sur l'afficheur.

3 Dans les 20 secondes environ, appuyez plusieurs fois sur PRESET jusqu'à ce que le genre de programme désiré s'affiche.
4 Avant que ne s'écoulient environ 20 secondes, appuyez sur PTY SEEK START.

• Si une station diffusant actuellement le genre demanded est localisée, l' apparciel arrêté la recherche et le nom de la station en question s'affiche, ainsi que l'indicateur "PTY HOLD" (selection d'un genre).

5 Répétez l'étépe 4 jusqu'à ce que vous obténiez la station voulue.

S'il n'y a pas actuellément de station diffusant le genre de programme demandé, la mention "NO PTY" s'affiche d'abord, puis le nom ou la fréquence de la station sélectionné.

Réglages facultatifs liés aux fonctions RDS

Le tuner dispose des fonctions suivantes, fondées sur la réception des données RDS. Ces fonctions sont normalement activées, mais vous pouvez les désactiver si vous le souhaitez.

1 Sélectionnez la bande FM en appuyant sur la touche TUNER de la télécommande.
2 Appuyez sur la touche DISPLAY pour afficher l'heure.
3 Appuyez sur la touche FREQ/RDS.
4 Chaque appui sur la touche PTY SEEK MODE modifie l'affichage dans l'ordre suivant :

1. CT CLOCK (ON/OFF)

Le tuner corrige automatiquement son horloge interne en fonction des données CT diffusées par la station RDS reçue.

CT*Clock: ON

• Si vous receivez une station RDS d'un pays étranger, l'horloge interne est synchronisée avec l'heure de ce pays étranger.

• Si l'horloge interne n'est pas reglee (vous ne l'ayez jamais reglee, une panne de courant a eulieu, etc.), elle est automatiquement reglee en fonction des données CT, que cette option soit activee (ON) ou desactivee (OFF).

• LOCAL CT (ON/OFF)

Si la station RDS diffuse l'houre locale (heure d'été, etc.), c'est cette heures qui est affichée en mode CT.

Local+CT: OH

Lorsque cette option est activée (ON), ce sont les stations RDS et non toutes les stations FM qui sont balayées lors de la mémorisation automatique des fréquences. (Voir page 11.)

H. M. +EDS: OM

1. RT SPEED: ±0

Permet de modifier la vitesse de défilament des informations textuelles RT.

RT Speed: ±0

Plage de réglages : de ±0 à ±3 (valeur préréglée : ±0)

5

Choisissez d'activer (ON) ou de désactiver l'options seLECTIONnée en appuyant sur la touche PTY SEEK START tout en vérifier votrechoix sur I'afficheur. Dans le cas de I'option RT SPEED, appuyez sur la touche PTY SEEK START pour changer sa valeur.

• Si aucune touche n'est appuyee pendant environ 20 secondes, ce mode est annulé et l'afficheur presente à nouveau la fréquence de la station selectionnée. Si la station diffuse des données PS, c'est le nom de la station qui est affché.

6

Appuyez de nouveau sur la touche FREQ/RDS pour revenir à l'affichage de la fréquence.

Avant d'utiliser la minuterie

Si vous voulez recourir à une temporisation en lecture ou en enregistrement des platines cassette (KX-E300) ou minidisc (MDX-E300), vous devez d'abord effectuer les raccordements indiqués à la section "Raccordement du système", en page 5. Pour plus de précisions, reportez-vous au mode d'emploi du MDX-E300 ou du KX-E300.

Temporisation en lecture ou en enregistrement

Grâce à la minuterie intégrée à l'appareil, vous pouvez allumer l'appareil à une heures donnée et lancer automatiquement la lecture ou l'enregistrement. Vous pouvez également indiquer une heures d'extinction de l'appareil.

1 Appuyez sur la touche DISPLAY.

À chaque appui sur cette touche, l'affichage presente les invites suivantes :

1. Heure (Activation/désactivation de la minuterie) Si vous n'avez pas encore régle l'horloge, la mention "Set Clock" (Réglez l'horloge) s'affiche. Reportez-vous en page 6 pour régler l'horloge.
2. Timer Input (Source de lecture) Sélectionnez la source à dire en tournant le bouton INPUT.
   L'enregistrement avec minuterie n'est possible que si vous choisissez TUNER ou AUX.

1. Timer REC (Cible d'enregistrement)

Selectionnez l'apparil avec lequel enregistrer en tournant le bouton INPUT. Si vous voulez juste fixer une temporisation de lecture du TUNER ou de la source AUX, selectionnez "REC Mode OFF" (Pas d'enregistrement).

(Example)

TUNER: TAPSE

1. ON Time (Heure de début)

La mention "ON Time" s'affiche pendant une seconde, puis l'afficheur passée en mode de réglage de l'heure.

Appuyez sur HOUR pour régler les heures.

Appuyez sur MIN pour régler les minutes.

1. OFF Time (Heure dc fin)

Réglcz l'heure de fin de la même manière que vous avez reglé l'heure de début. Si vous définissez une heures de début mais pas une heures de fin, la lecture ou l'enregistrement se terminent automatiquement au bout d'une heures.

Remarques

• L'apparéil revient en mode normal après 8 secondes sans appui sur une touche. Si vous n'avez pas encore terminé votre réglage, revençez en mode de minuterie en appuyant une ou plusieurs fois sur la touche DISPLAY.
• Si vous scélectionné une source autre que TUNER ou AUX à l'objet "2. Timer Input", l'objet "3. Timer REC" est sautée.

2 Appuyez sur la touche TIMER pour terminer le réglage de minuterie.

Le système passe en mode veille.
L'indicateur TIMER s'allume.

Si vous voulez continuer à utiliser le système, appuyez sur la touche STANDBY/ON pour rallumer l'appareil.

Annulation d'une temporisation

Appuyez sur DISPLAY pour afficher l'heure, puis appuyez sur TIMER pour eteindre I'indicateur "TIMER". Vous pouvez également annuler la temporisation en appuyant sur TIMER lorsque I'appareil est en mode veille.

Remarque

• En cas de panne de courant, ou si le cordon d'alimentation de l'alimentation est débranché pendant plus de cinq minutes, vous doivent regardier l'heure à nouveau.

Minuterie de mise en veille

L'apparéil peut êtreprogrammé pour passer automatiquement en mode veille après un temps donné (SLEEP).

1 Lancez la lecture de la source sonore voulue.
2 Appuyez une ou plusieurs fois sur la touche SLEEP jusqu'à ce que la durée voulue s'affiche. Chaque appui sur cette touche fait évoluer l'affichage de la façon suivante:

Environ 4 secondes après le reglage, l'affichage revient en mode normal.

• La mention "SLEEP" est affichée.

3 L'appareil passe automatiquement en mode veille lorsque la durée可以选择 est ecoulée.

Commande des autres apparciils

DVD-E600

1 Touches numériques
- La touche +100 s'utilise pour la MDX-E300.
2 (Pause)
3> (Lecture)
4□（Arret）
(5) (Saut/Recherche arriere)
6> D> (Saut/Recherche avant)
DVD (Selection source DVD)

MDX-E300

Touches numériques
REP (Répartition)
3RANDOMAM
4 (Pause)
PROG (Lecture programme)
(lecture)
7 D D (Saut/Recherche avant)
8< (Saut/Recherche arriere)
9□（Arret）
10MD (Sélection source MD)
MD REC/PAUSE

KX-E300

① > (Lecture)
② (Bobinage rapide)
③ (Rembobinage)
④ □（Arret）
⑤TAPE (Sélection source cassette)
⑥TAPE REC/PAUSE

Avant d'enregistrer

Pour pouvoir réaliser un enregistrement à l'aide du MDX-E300 ou du KX-E300, vous devez d'abord effectuer les raccordements indiqués à la section "Raccordement du système", en page 5. Pour plus de précisions, consultez le mode d'emploi du MDX-E300 ou du KX-E300. Une source située sur un apparéil relié aux entrées AUX peut être enregistrée sur cassette ou minidisc.

Réglages de copie

Il y a six combinaisons possibles d'appareils sources et enregistrleurs. Une fois une combinaison可以选择, l'enregistrement debute et se termine automatiquement, mais de façon différente dans chaque mode.

1 Sélectionnez la combinaison voulue. Chaque appui sur la touche DUBBING MODE fait changer l'affichage dans l'ordre ci-dessous.

(1)

(2)

• L'enregistrement début automatiquement par le début de la cassette. (Lors de l'appui sur DUBBING START, la cassette est automatiquement rembobinée si elle n'est pas positionnée au début.)

• L'enregistrement début automatiquement par le début de la cassette. (Lors de l'appui sur DUBBING START, la cassette est automatiquement rembobinée si elle n'est pas positionnée au début.)

2 Appuyez sur la touche DUBBING START pour lancer l'enregistrement.

Remarque

• Les affichages ① à ④ concernant un apparéil que vous n'avoz pas connecté au système (RX-E600) sont automatiquement sautés.

Pour arrêter la copie

Appuycz sur

Remarque

• Si la lecture du DVD s'arrête ou se termine lors de l'utilisation du lecteur DVD comme source d'enregistrement, l'appareil enregistrer unregistré 10 secondes de silence supplémentaires.

Guide de dépannage

Si l'appareil ne fonctionne pas normalement, vérifie les points ci-dessous pour déterminer si le problème peut être résolu par les mesures simples suggérés ici. Si ce n'est pas le cas, ou si le problème n'est pas cité dans la colonne SYMPTÔME, débranchez le cordon d'alimentation de l'appareil et contactez votre revendeur ou centre après vente YAMAHA. Lorsque vous apporterez l'apparil à réparer, il est possible que vous deviez confier également les autres apparèils Piano Craft qui lui sont associés.

SYMPTÔME CAUSE SOLUTION
L'appareil ne s'allume pas après appui sur la touche STANDBY/ON.	La cordon d'alimentation ou n'est pas branché ou est mal branché.	Branchez correctement le cordon d'alimentation.
Aucun son ne sort d'un des haut-parleurs.	Le branchement du haut-parleur est mal effectué.	Branchez-le correctement.
Aucun son ne sort des deux haut-parleurs.	Le circuit de protection interne est en service.	Débranchez le cordon d'alimentation de la prise secteur, puis rebranche-ile.
Aucun son n'est émis d'un apparil external connecté à cet apparil, ou la lecture n'a pas lieu.	Raccordement inadéquat.	Branchez correctement le cable de raccordement des apparils. Si le problème persisté, c'est que le cable est peut-être défectueux.
	Mauvaise sélection de la source.	Sélectionnez correctement la source.
Distorsion du son.	L' apparil connecté à cet apparil est débranché de la prise de courant.	Brancher le cordon d'alimentation de cette apparil à une prise de courant.
Parasites importants en réception FM.	Interférences causées par un moteur électrique ou une voiture à proximité.	Placez l'antenne FM aussi haut que possible et aussi loin de la route que possible. Raccordez-la à l' apparil à l'aide d'un cable coaxial.
	Interférences causées par le thermostat d'un apparil menager.
Le bruit augmente en cas de réception stéréo.	Le signal qui parvient à l'antenne est trop faible en raison d'obstacles ou d'une trop grande distance entre vous et la station émettrice.	Vérifiez le branchement de l'antenne.
		Installez, si possible, une antenne FM à plusieurs éléments.
Des bruits affectent la réception stéréo et l'indicateur STEREO clignote irrégulièrement.	Le signal qui parvient à l'antenne est trop faible.	Installez une antenne adaptée au champ électrique de votre zone.
Impossible de sélectionner les stations mémorisées.	Les stations mémorisées ont été effacées.	Mémoriscz à nouveau les stations voulus.
Des parasites ou des bruits affectent la réception AM.	Interférences causées par des éclairs, des lampes aunéon, un moteur électrique ou le thermostat d'un apparil menager.	Installez une antenne adapée au champ électrique de votre zone.
	Utilisation d'un téléviseur ou d'un micro-ordinateur à proximité.	Mémorisez à nouveau les stations voulues.
La sensibilité en réception AM est faible.	Le signal de la station est faible, ou l'antenne est mal branchée.	Ce problème est difficile a eliminer, mais vous pouze l'aplanir en reliant à la terre l'antenne cadre AM.
		Éloignez l' apparil du téléviseur ou du micro-ordinateur.
		Branchez correctement l'antenne cadre AM.
Impossible de régler la minuterie.	L'horloge n'a pas été réglée.	Réglez l'horloge.
L' apparil ne fonctionne pas normalement.	Le microproesseur interne de l' apparil a été affecté par un choc électrique externe (éclair, électricité statique trop importante, etc.) ou une alimentation basse tension.	Débranchez le cordon d'alimentation de la prise secteur, attendez une minute, puis rebranche-ile.
La télécommande ne fonctionne pas.	Les piles de la télécommande ne sont plus assez charges.	Remplacez les piles.
	La télécommande est actionnée trop loin de l'appareil ou sous un angle trop important.	Utilisez la télécommande à moins de 6 mètres de l'appareil et dans un secteur de 60 degrés.
	La lumière du soleil ou la lumière électrique (certaines lampes au néon) rayonne directement sur le capteur du signal de télécommande l'appareil.	Déplacez l'appareil.
La réception TV est affectée par l'utilisation de la télécommande.	La télécommande est utilisée pres d'un télévisur lui-même équipé d'un capteur de signal de télécommande.	Éloignez l'appareil du téléviseur ou bien couvrez le capteur de signal du téléviseur.

Caracteristiques techniques

Partie amplificateur

Puisance de sortie RMS minimale par canal 55 W + 55 W (6Ω1kHz 0,1% THD) 40 W + 40 W (6Ω 20 Hz à 20 kHz 0,1% THD)

Puisance de sortie DIN par canal (Modèle pour l'Europe) 60 W + 60 W (4Ω 1kHz 0,7% THD)

Sensibilité/Impédance d'entrée DVD/TAPE/MD/AUX 150 mV/47 kΩ

Réponse en fréquence DVD, etc. 20 Hz à 20 kHz, ±0,5 dB

Distorsion harmonique totale (20 Hz à 20 kHz)
DVD, etc. 20 W, 6 Ω 0,04%

Rapport signal/bruit (Rescau IHF-A) DVD, etc. (250mV , entree court-circuitee) 98 dB

Niveau/Impedance de sortie PHONES 0,43 V/330Ω

Partie tuner

Plage d'accord FM [Modles pour les USA et le Canada] 87,5-107,9 MHz [Modles pour la G-B, l'Europe, l'Australie et la Corée] 87,50-108,00 MHz [Modles standard et pour I'Asie] 87,5/87,50-108,0/108,00 MHz

AM [Modèle pour les USA et le Canada] 530-1710 kHz [Modèle pour la G-B, l'Europe, l'Australie et la Corée] 531-1611 kHz

[Modèle standard et pour l'Asie] 530/531 - 1710/1611 kHz Sensibilité

FM (S/B 30dB) 1.0 V
AM 300 V/m

\section*{Caracteristiques générales}

Alimentation [Modèle pour les USA et le Canada] 120 V CA, 60 Hz [Modèle Australie] 240 V CA, 50 Hz [Modèle pour la G-B et l'Europe] 230 V CA, 50 Hz [Modèle standard et pour l'Asie] 110/120/220/230-240 V CA, 50/60 Hz [Modèle pour la Corée] 220 V CA, 60 Hz

Consommation [Modèle pour les USA et le Canada] 110 W [Autres modèle] 125 W

Consommation (mode de veille) [Modèle pour les USA et le Canada] 0,7 W [Autres modèle] 0,8 W Dimensions (L× H× P) 217 x 108 x 372 mm Poids 5,4 kg

Ces caractéristiques peuvent être modifiées sans préavis.
