GEBRUIKSAANWIJZING RXE600 YAMAHA

1 Om er zeker van te konnen zijn dat u de optimale prestaties uit uw toestel haalt, dient u deze handleiding zorgvuldig door te lezen. Bewaar de handleiding op een veilige plek zodate u er later nog eens ie's in kunt opzoekeken.
2 Installeer dit toestel op een goed geventileerde, koele, droge en schone plek uit de buurt van direct zonlicht, warmtebronnen, trillingen, stof, vocht en/of koude. In een kast moct u een ruimte van ongeveer 10 cm rond de RX-E600 vrij honden voor de ventilatie.
3 Plaats dit toestel uit de buurt van andere elektrische apparatuur, motoren of transformatoren om storend gebrom te voorkomen.
4 Stel dit toestel Niet bloot aan plotselinge temperatuurswisselingen van koud waar warm enplaats het toestel Niet in een omgeving met een hoge vochtigheidsgraad (bijv. in een ruimte met een luchtbevochtiger) om te voorkomen dat zich binnenin het toestel condens vomt, wat zou+kunnen leiden tot elektrische schokken,brand, schade aan dit toestel en/of personlijk letsel.
5 Vermijd plekken waar andere voorwerpen op het toestel kuren vallen, of waar het toestel bloot staat aan druppelende of spattende vloeistoffen. Plaats de volgende dingen NIET bovenop dit toestel:

• Andere componenten, waar deze schade+kennenveroorzaken en/of de afwerking van dit toestel+kennendoen verkleuren.
• Brandende voorwerpen (bijv. kaarsen), waar deze brand, schade aan dit toestel en/of persoonlijk letsel+kennenveroorzaken.
  Voorwerpen met vloeistoffen, waar deze elektrische schokken voor de gebruiker en/of schade aan dit toestel hunnen veroorzaken wanner de vloeistof waaruit in het toestelterechtkomt.

6 Dek het toestel Niet af met een krant, tafellaken, gordijn enz. zodate de koeling Niet belemmerd worden. Als de temperatuur binncnin hct toestel tc hoog worden, kan dit leiden tot brand, schade aan het toestel en/of persoonlijk letsel.
7 Steek de stekker van dit toestel pas in het stopcontact als alle aansluitingen gemaakt zijn.
8 Gebruik het toestel nicht wonneer het ondersteboven is geplaatst. Het kan hierdoor oververhit raken wat kan leiden tot schade.
9 Gebruik geen overdreven kracht op de schakclaars, knoppen en/of snoeren.
10 Wanner u de stekker uit het stopcontact haalt, moct u aan de stekker zichtrekken, Niet aan het snoer.
11 Maak dit toestel Niet schoon met chemische oplosmiddelen; dit kan de afwerking beschadigen. Gebruik alleen een schone, droge doek.
12 Gebruik alleen het op dit toestel aangegeven voltage. Gebruik van dit toestel bij een hoger voltage dan aangcgeven is gevaarlijk cn kan leiden tot brand, schade aan het toestel en/of personlijk letsel. YAMAHA aanvaardt geen aansprakelijkheid voor enige schadeveroorzaakt door gebruik van dit toestel met een ander voltage dan hetgen aangcgeven staat.
13 Om schade door blikseminslag te voorkomen dient u de stekker uit het stopcontact te halen wanneer het onweert.

14 Probeer nicht zich wijzigingen in dit toestel aan te brengen of het te repareren. Neem contact op met erkend YAMAHA servicepersoneel wanneer u vermoedt dat het toestel reparatie behoeft. Probeer in geen geval de behuizing open te makeen.
15 Wanner u dit toestel voor langereijd Niet zult gcbruiken (bijv. vakantie), dient u de stekker uit het stopcontact te halen.
16 Lees het hoofdstuk "Oplossen van problemen" over veel voorkomende vergissingen bij de bediening voor u de conclusie trekt dat het toestel een storing of defect vertoont.
17 Voor u dit toestel verplaatst, dient u op STANDBY/ON te drukken om dit toesteluit (standby) te schakelen en de stekkeruit het stopcontact te halen.
18 VOLTAGE SELECTOR (alleen algemene modellen)
De VOLTAGE SELECTOR (voltage keuzeschakelaar) op het achterpaneel van dit toestel moet op de terplaatse gezrukte netspanning worden ingesteld VOOR u de stekker in het stopcontact steekt. U kut kiezen UIT 110/120/220/230-240 V wisselstroom, 50 / 60Hz .

De stroomtoevoer waar het toestel is Niet afgesloten zolang de stekker nog in het stopcontact zit, zichs nicht als het toestel zich uitgeschakeld is. Deze tostand wordt 'standby' (waak- of paraatstand) genoemd. Het toestel is ontworpen om in deze toestand een zo Klein möglich hoeveelheid stroom te verbruiken.

(VS, Canada en algemene modellen) Het naamplaatje bevindt zich aan de onderkant van het toestel.

Allen voor klanten in Nederland

Bij dit product�zijn batterijengeleverd.

Wanner deze leeg zich,要去 u ze Niet weggooienaar inleveren als KCA.

KENMERKEN

• Minimum RMS uitgangsvermogen per kanaal 40 W + 40 W
  (6Ω, 20 Hz tot 20 kHz, 0,1% THD)
• Systeme-mafstandsbediening
  40 FM/AM voorkeuzegers
• Multifunctionele RDS ontvangst
• SUBWOOFER uitgangsaansluiting

De receiver (RX-E600) en de DVD-speler (DVD-E600) vormen de hoofdonderdelen van de YAMAHA Piano Craft serie. U kunt het systeme verwolmaken door het cassettedeck (KX-E300) en de MD-recorder (MDX-E300)* toe te voegen.

Aansluiten van de luidsprekers en antennes 4

Aansluiten van het systeme 5

Gelijk zetten van de klok 6

BENAMINGEN VAN TOETSEN EN BEDIENINGSORGANEN

Voorpaneel 7

Display. 7

Afstandsbediening 8

BASISBEDIENING

Luisterenaar een signaalbron 9

AFSTEMMEN

Luisterenaar de radio 10

Voorprogrammeren van stations 11

ONTVANGEN VAN RDS STATIONS

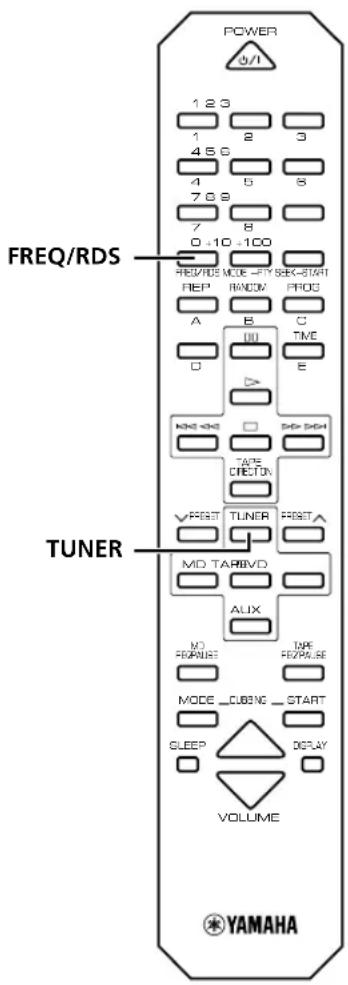

Ontvangen van RDS gegevens 12

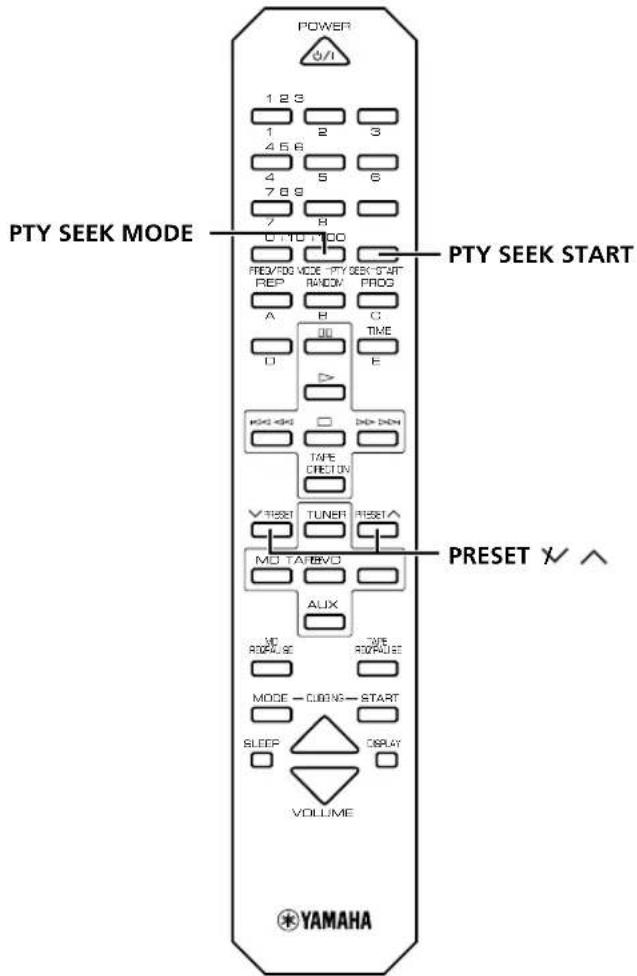

PTY Zoekfunctie 13

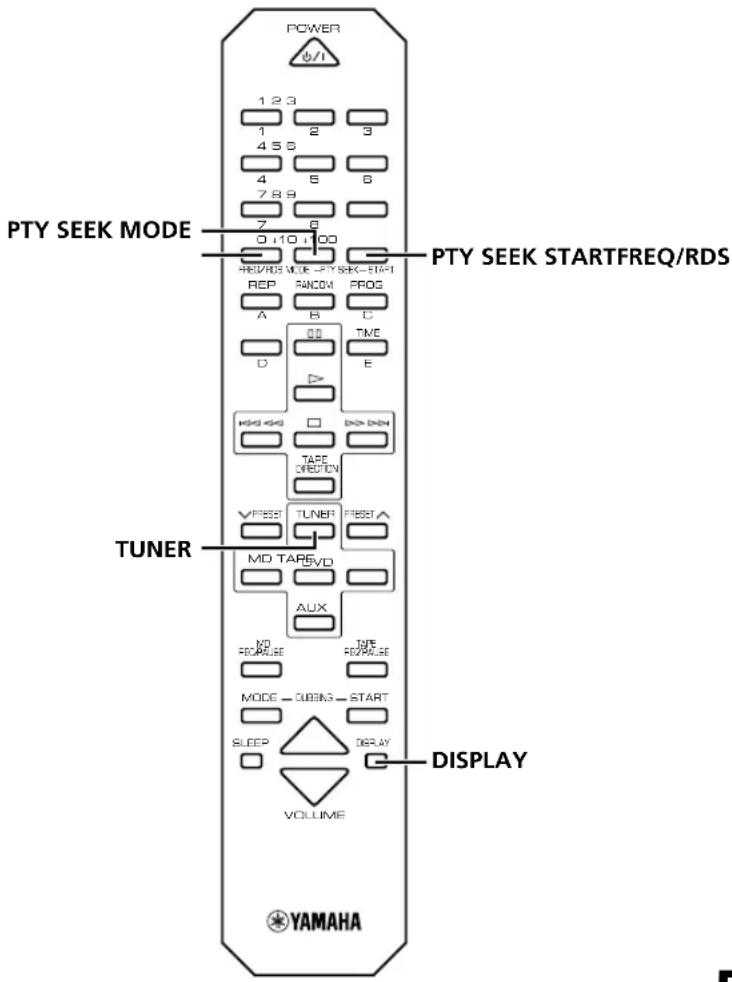

Optionele instellingen voor RDS functies 14

GEBRUKEN VAN DE INGEBOUWDE TIMER

Voor u de timer gaat gebruiken 15

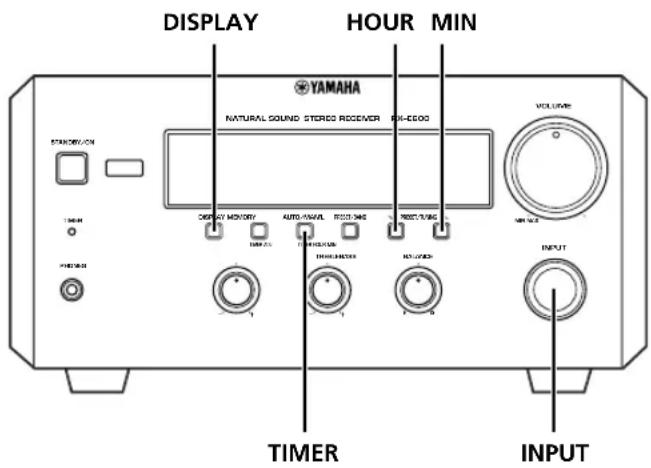

Timer-gestuurde weergave en opname 15

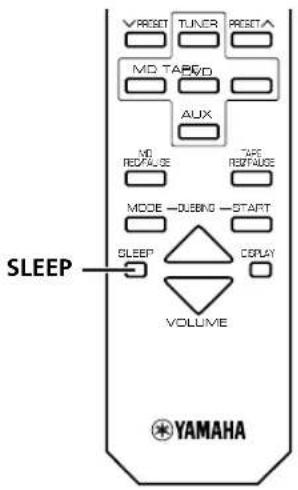

Slaaptimer 16

SYSTEMEEMBEDIERING

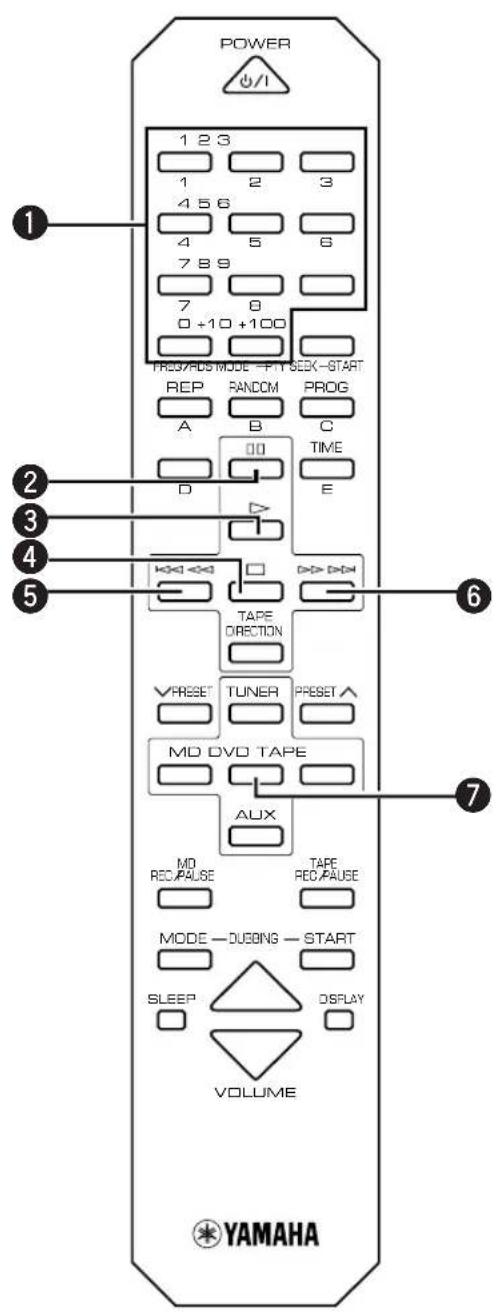

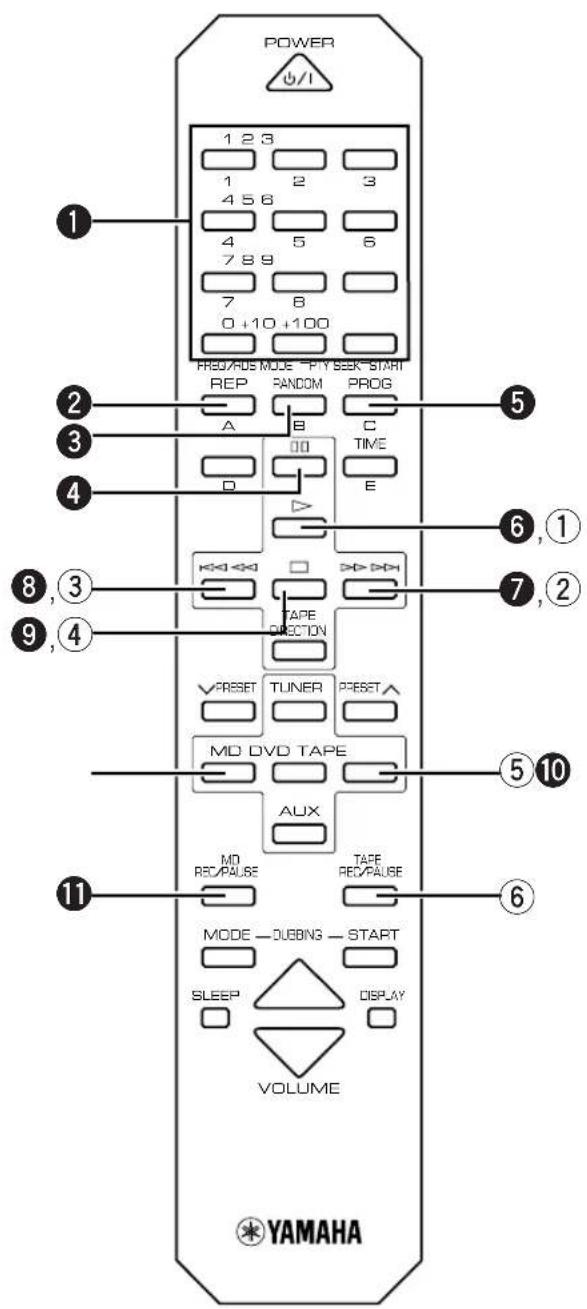

Bedieren van andere componenten 17

Voor u gaat opnemen 19

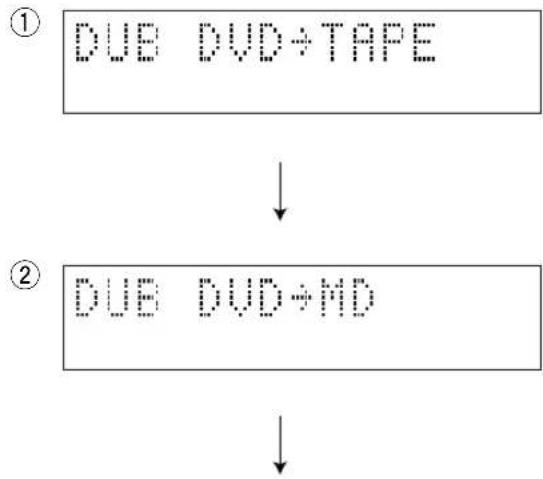

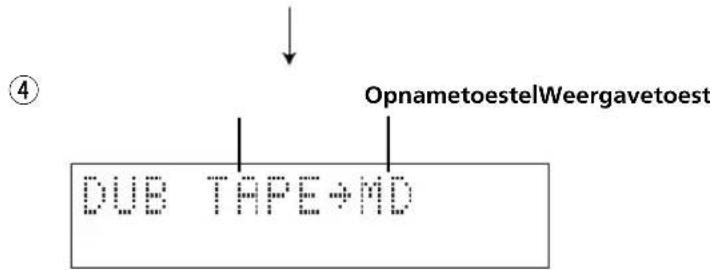

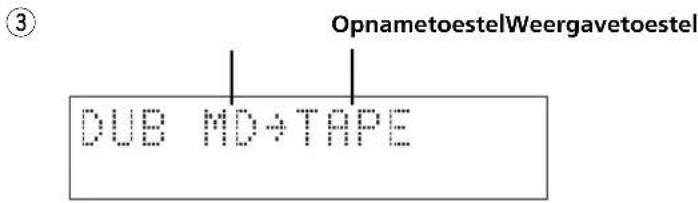

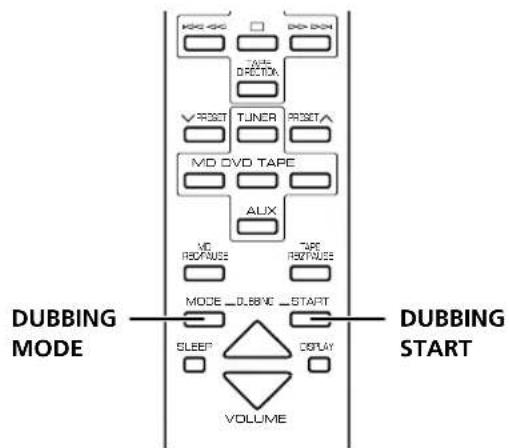

Instelling voor kopiernen 19

AANVULLENDE INFORMATIE

Oplossen van problemen 20

Controleer na het uitpakken of de volgende onderdelen voorhanden zijn.

• Afstandsbediening

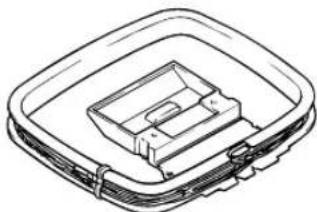

AM ringantenne

FM binnenantenne

• Batterijen (AA, R6, UM-3)

Afstandsbediening

Met de afstandsbediening voor de RX-E600 kut u ook de DVD-E600 DVD-speler, het KX-E300 cassettedeck, en de MDX-E300 MD-recorder bedieren. De bedieningstoetsen voor elk van deze apparaten worden uiteengezet op de volgende bladzijden:

DVD-speler, DVD-E600: blz. 17

Cassettedeck, KX-E300: blz. 18

MD-recorder, MDX-E300: blz. 18

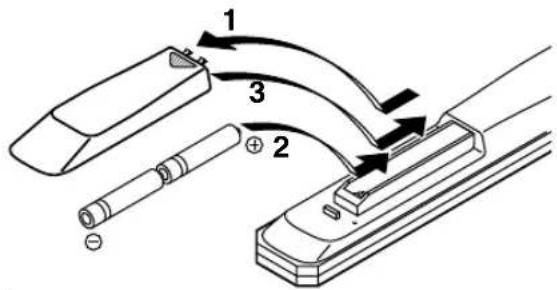

Inzetten van de batterijen

1 Verwijder de afdekking van het batterijvak.
2 Doe batterijen in het batterijvak.
3 Schuif de afdekking van het batterijvak weer op+zijn plaats.

Batterijen verrangen

Als u merkt dat u de afstandsbedieningDICHTer bij het hoofdtoestel moet houden dan normalaal, raken de batterijen leeg. Vervang de batterijen door verse.

Opmerkingen

• Gebruik alleen AA, UM-3, R6 batterijen ter vervanging.
• Let er op dat de polariteit van de batterijen correct is. (Zie de afbeelding binnen in het batterijvak.)
• Verwijder de batterijen wonneer u de afstandsbediening langereijd Niet zult gebruiken.
• Gooi de batterijen onmiddelijk we wonneer ze+zijn gaan lekken. Vermijd de geleekte substantie aan te raken en LAST het Niet in contact komen met kleding enz. Maak het batterijvak goed schoon voor u er十几年e batterijen in doet.

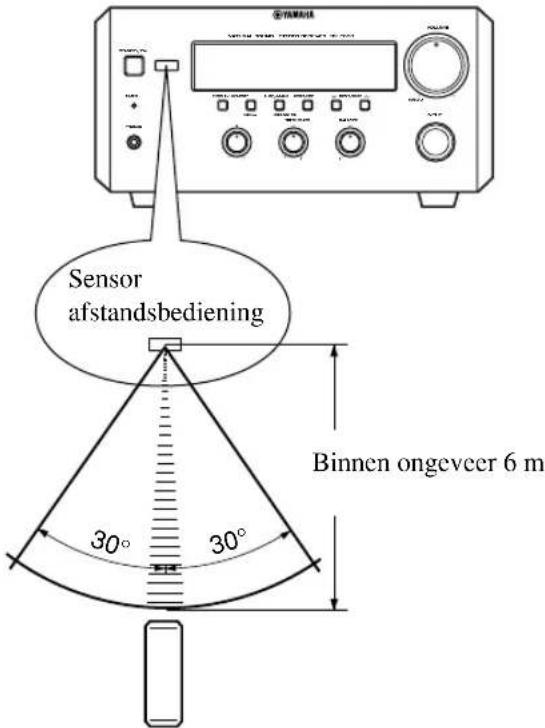

Bereik afstandsbediening

Opmerkingen

• Er mogen zich geen große obstakelsussen de afstandsbediening en het hoofdtoestel bevinden.
• Als de sensor voor de afstandsbediening direct beschenen wordt door sterke verlichting (in het bijzonder door TL lampen e.d.) kan het voorkomen dat de afstandsbediening Niet maar behoren functioneert. Verplaats in een dergelijk geval het hoofdtoestel of de lamp om het probleem te verhelpen.

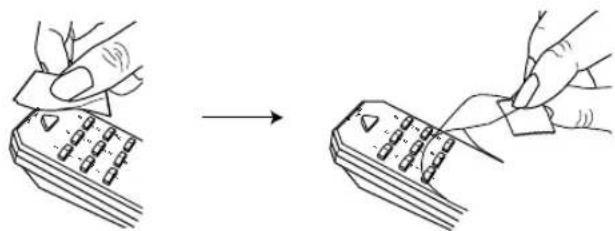

Verwijdersen van het beschemmel

Op de afstandsbediening zit bij aanschaf een beschemvvel om te voorkomen dat het oppervlak bekrast wordenijdens transport.

Om het beschemmvel te verwijderen, plakt u eerst een stukje plakband op een rand van de afstandsbediening zodat het plakband aan het beschemmvel plakt. Vervolgens trekt u het beschemmvel met het plakband van de afstandsbediening af.

Opmerking

Zorg ervoor dat u geen krassen op de afstandsbedicining maakt wonneer u het beschemmvel eraf trekt.

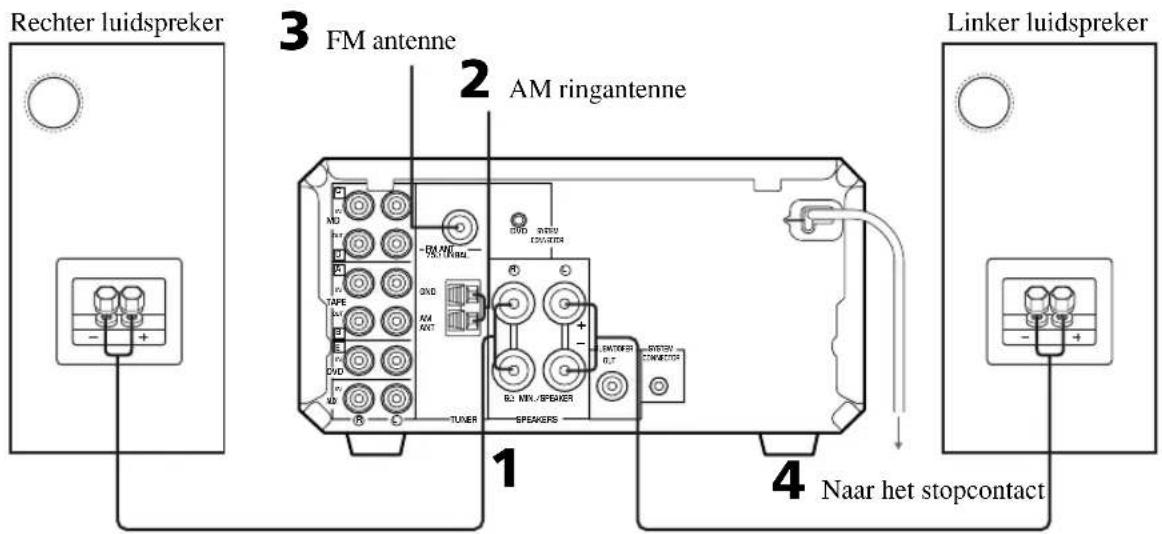

Aansluiten van de luidsprekers en antennes

Steek nooit de stekker in het stopcontact voor alle aansluitingen gemaakt zijn.

Volg de hieronder beschreiben stappen om het systeme aan te sluiten met de meegeleverde snoeren en accessoires. Zorg ervoor dat alle aansluitingen op de juiste manier worden gemaatk, dat wil zaggen L (links) op L, R (rechts) op R, “+” op “+” en “-” op “-”.

1 Sluit de luidsprekers aan.

①Draai de knop los.
② Strip ongeveer 10mm van de isolatie van elk van de luidsprekerdraden en steek de ontbloote draad in de aansluiting.
③ Draai de knop weeer aan om de draad vast te zetten.

Rood: positief (+) Zwart: negatief (-)

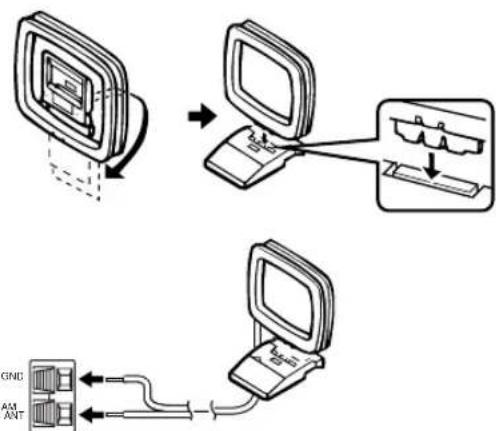

2 Sluit de AM antennae aan.

Monteer de AM ringantenne en sluit deze verwolgens aan.

3 Sluit de FM anteenne aan.

4 Steek de stekker in het stopcontact.

Opmerkingen

• Gebruik een externe FM/AM antenne als u een betere ontvangst wenst. Raadpleeg uw dealer hieromtrent.
• De AM lusantenne dient op afstand van de hoofdeenheid opgesteld te worden. De antennne kan aan een muur bevestigd worden.

Aansluten van een subwoofer (los verkrijgbaar)

U kunt de laagste frequencies versterken met behulp van een subwoofer (los verkrijgbaar).

Sluit de SUBWOOFER OUTuitgangsaansluiting van dit toestel aan op de INPUT ingangsaansluiting van de subwoofer.

Aansluiten van het systeme

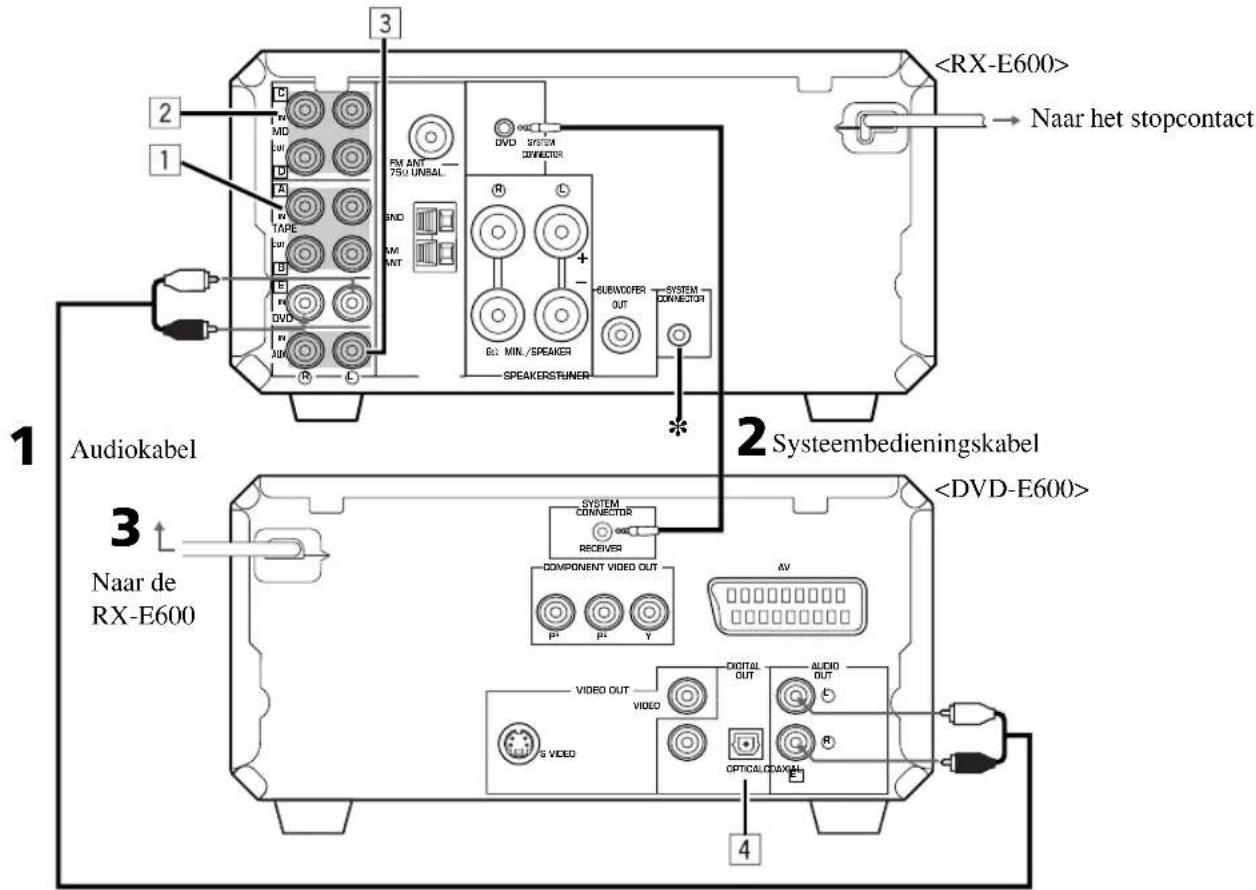

Aansluiten van de RX-E600 en DVD-E600

1 Sluit E aan op E met de audiokabel.

Steek de stekkers in de aansluitingen metdezelfdekleur.

2 Verbind de SYSTEM CONNECTOR (DVD) van de RX-E600 met de SYSTEM CONNECTOR (RECEIVER) van de DVD-E600 door middel van een systeembedingenskabel (meegeleverd bij de DVD-E600).

*De andere SYSTEM CONNECTOR van de RX-E600 is bedoeld om de MDX-E300 of KX-E300 aan te sluiten.

3 Steek de stekker van de DVD-E600 Niet in een stopcontact maar in de AC OUTLET netstroomaansluiting van de RX-E600.

Deze aansluiting stelt u in staat met een druk op de knop het system aan of UIT te zetten. Hierdoor wordt ook het stroomverbruik in de paraatstand van de DVD-E600 verminderd.

Toevoegen van een KX-E300 en een MDX-E300 aan het bovenstaande system

(Raadpleeg de handleiding van de betreffende component voor meer details hieromtrent.)

1 Sluit A en B van de RX-E600 aan op A en B van de KX-E300.
2 Sluit en van de RX-E600 aan op en van de MDX-E300.
3 Sluit een eventuele externe component aan op de AUX aansluiting van de RX-E600.
4 Sluit de DIGITAL OPTICAL OUT optisch digitale uitgangsaansluiting van de DVD-E600 aan op de DIGITAL OPTICAL IN optisch digitale ingangsaansluiting van dc MDX-E300.

Haal de kapjes van de stekkertjes van de optische glasvezelkabel, van de DIGITAL OPTICAL OUT aansluiting en van de DIGITAL OPTICAL IN aansluiting voor u de digitale aansluitingen staat make. Let er op dat u de kapjes weer terugplaatst wanner de betreffende aansluitingen nicht gebruikt worden, aangezien ze erg gevoelig zichoor stof.

Voorzichtig

• Nooit de RX-E600 aan zetten voordat alle aansluiingenCUSen dc componenten gemaaktzijn.
  Nooit de systeembedieningskabel en/of het netsnoer aansluten of losmaken verwijl de systeemcomponenten aan staan.

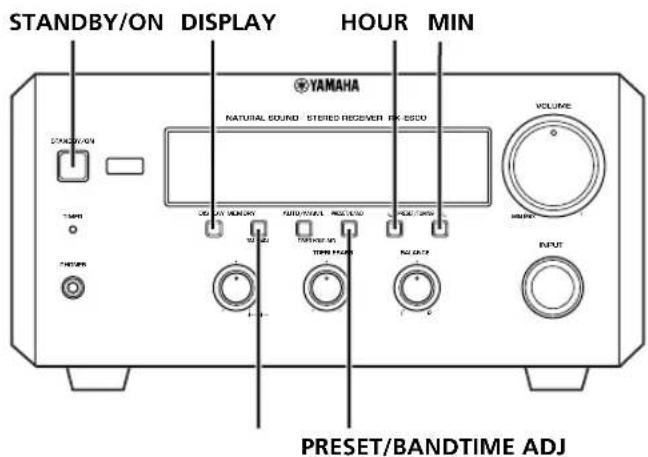

Gelijk zetten van de klok

U要去 de klok gelijk zetten voor u de timerfuncties kunt gebruiken. De klok is Gebaseerd op het 24-uursystem.

1 Zet het toestel aan door op het voorpaneel op STANDBY/ON te drukken, of door op de afstandsbediening op POWER te drukken.
2 Druk op DISPLAY wonneer het toestel aan staat om deijd teLATEN verschijnen.
3 Houd TIME ADJ ingedrukt verwijl u op HOUR drukt om de uren in te stellen.

• Als u een vroegereijd in wilt stellen, moet u HOUR indrukken terwijl u tegelijkertijd TIME ADJ en PRESET/BAND ingedrukt houdt.

4 Houd TIME ADJ ingedrukt verwijl u op MIN drukt om de minuten in te stellen.
- Als u een vroegere tijd in wilt stellen, moet u MIN indrukken terwijl u tegelijkertijd TIME ADJ en PRESET/BAND ingedrukt houdt.

Tonen van de klok

Druk op DISPLAY.

De huidigeijd verschijnt ongeveer 8 seconden op het display enervoigenskomt hetnormale display wee terug. Het is möglichk dat sommige bedieningselementen (toetsen,enz.) Niet werken terwijl de huidigeijd worden afgebeeld.

Opmerking

• Na een stroomstoring, of wonneer de stekker langer dan vrij这段时间 uit het stopcontact is geweest, dient u de klok opnieuw gelijk te zetten.

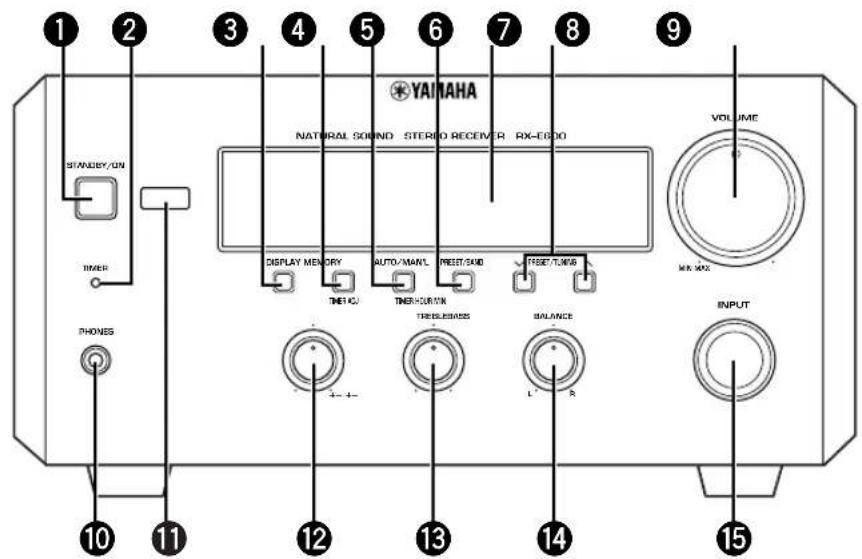

Voorpaneel

STANDBY/ON (blz.9)
2 TIMER indicator (blz. 15)
③DISPLAY (blz. 15)
4 MEMORY/TIME ADJ (blz. 6/blz. 11)
AUTO/MAN'L/TIMER (blz. 10/blz. 15)
6 PRESET/BAND (blz. 10)
Display (blz. 7)
8 PRESET/TUNING (blz.10) HOUR/MIN (blz.6/blz.15)

9VOLUME (blz. 9)
10PHONES (blz.9)
Sensor afstandsbediening (blz. 3)
12 BASS (blz. 9)
13TREBLE (blz. 9)
14BALANCE (blz. 9)
INPUT (blz.9)

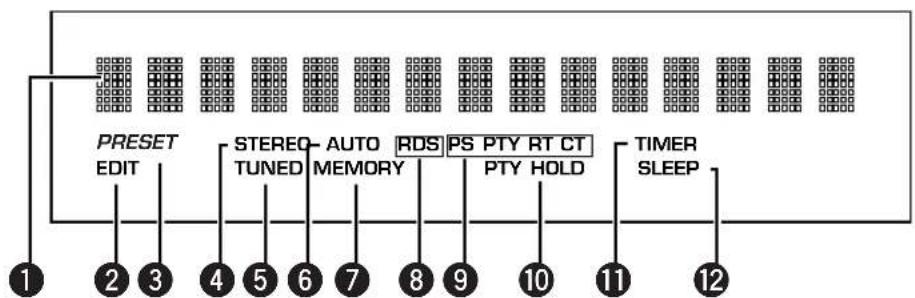

Display

Multi-informatie display
2EDIT indicator
3 PRESET indicator (blz. 11)
STEREO indicator (blz. 10)
5TUNED indicator (blz. 10)
AUTOindicator(blz.10)

7MEMORY indicator (blz. 11)
RDS indicator (blz. 12)
RDS functie indicators (blz. 12)
10PTY HOLD indicator (blz. 13)
1TIMER indicator (blz. 15)
12SLEEP indicator (blz. 16)

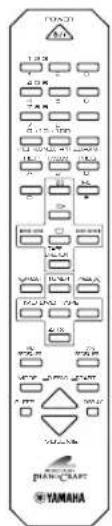

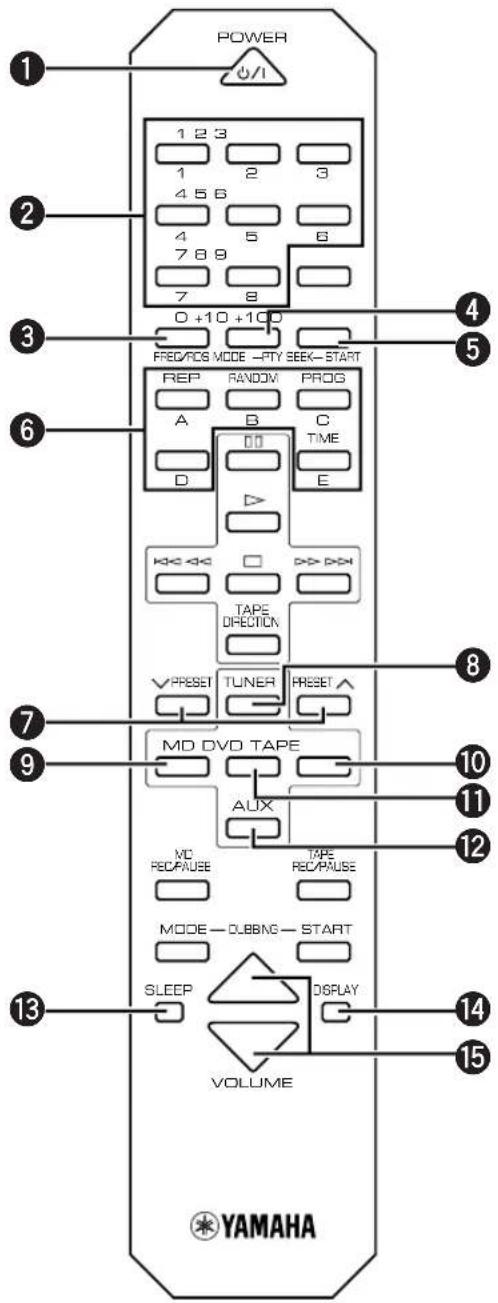

Afstandsbediening

1 POWER (blz. 9)
Voorkeuze cijfertoetsen (blz. 11)
3FREQ/RDS (blz. 12)
4PTY SEEK MODE (blz. 13/blz. 14)
5PTY SEEK START (blz. 13/blz. 14)
6A/B/C/D/E (blz.11)
7 PRESET (blz.11)
8TUNER (RX-E600) (blz. 11)
MD-ingang (MDX-E300) (blz. 18)
10TAPE-ingang (KX-E300) (blz. 18)
DVD-ingang (DVD-E600) (blz. 17)
12AUX (Voor de apparatuur die is aangesloten op de AUX aansluiting) (blz. 5)
SLEEP (blz. 16)
DISPLAY (blz. 15)
15 VOLUME / (blz.9)

Opmerking

• 8~12 zijn de bedieningstoetsen en de signaalbronkeuzetotoetsen voor elk van de componenten.

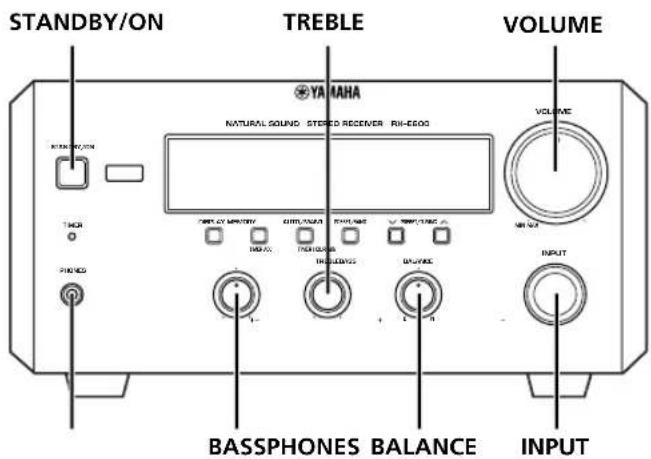

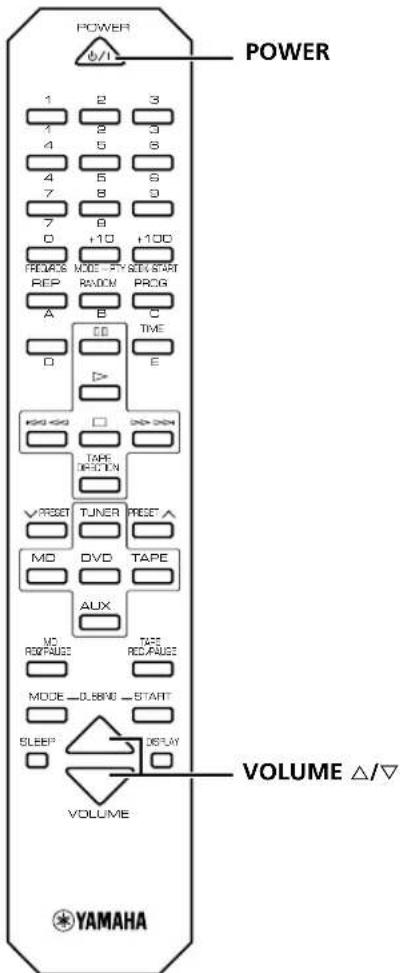

Luisteren maar een signalbron

1 Zet het volume op de minimum (MIN) instelling door VOLUME te verdraaicn.
2 Zet het toestel aan door op het Voorpaneel op STANDBY/ON te drukken, of door op de afstandsbediening op POWER te drukken.

• Componenten uit de Piano Craft série die op de juiste wijze+zijn aangesloten op de RX-E600 hunnen aan en uit (standby) gezet worden door de RX-E600. Nadat de aangesloten componenten echter met behulp van hun eigen STANDBY/ONuit (standby) gezet zich, hunnen ze Niet worden bediend met STANDBY/ON van de RX-E600.
  3 Stel de gewenste signaalbron in door INPUT zo te verdraien dat de naam van de gewenste signaalbron op het display verschijnt.
• Wanner u wilt luisteren maar de component die is aangesloten op de AUX aansluiting, dient u AUX in te stellen met INPUT.
  4 Laat de weergave op de signaalbron beginnen. (Raadpleeg indien nodig de hal van het betreffende toestel.)
  5 Regel het volume door VOLUME op het voorpaneel te verdraaien of door VOLUME / op de afstandsbediening in te drukken.
  6 Stel indien nodig BASS (lage tonen), TREBLE (hoge tonen) en BALANCE (balans) bij.

BASS: Draai deze knop met de klok mee om de lage tonen te versterken (of gegen de klok in om de lage tonen te verzwakken).

TREBLE: Draai deze knop met de klok mee om de hoge tonen te versterken (of gegen de klok in om de hoge tonen te verzwakken).

BALANCE: Stel de balansussen het geproduecerdeuitgangsniveau van de linker en rechter luidsprekers bij om te compenseren voor onregelmatigheden die worden veroorzaakt door de plaatsing van deluidsprekers of de omstandigheden in de ruimte waar het systeme zich bevindt.

Wanner u een hoofdtelefoon gebruikt

Sluit de hoofdtelefoon aan op de PHONES hoofdtelefoonaansluiting. U kurz dan maar het geluid dat via de hoofdluidsprekers geprodueerd werden luisteren via uw hoofdtelefoon.

Wanner u klaar bent met het gebruiken van dit toestel

Druk op STANDBY/ON op het Voorpaneel of op POWER op de afstandsbediening om het toesteluit (standby) te zetten.

Automatische aan en uit (standby)

Dit toestel worden automatisch uit (standby) gezet onder de volgende omstandigheden:

• Er is een via een systemdembideningskabel aangesloten component geselecteerd als signaalbron.
• De op dit toestel aangesloten component is gestopt en wordt 30 minutes lang nicht bediend.

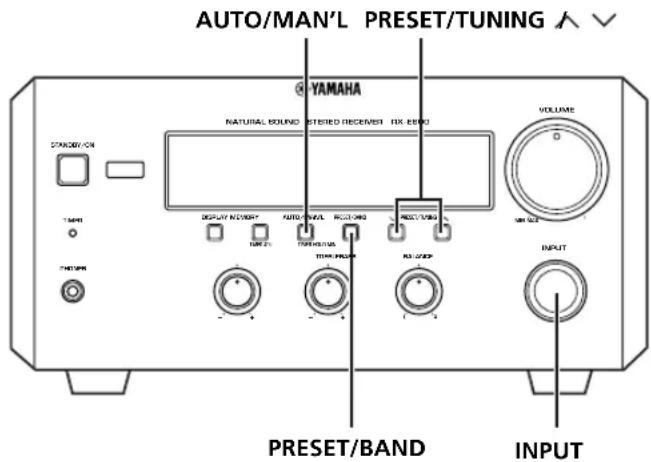

Luisteren maar de radio

U kunt automatisch of handmatig afstemmen op radiostations.

Automatisch afstemmen

1 Kies de TUNER als signaalbron door INPUT zo te verdraaien dat de freiagentie van een radiostation op het display verschijnt.
2 Druk op PRESET/BAND en kies de golfband. Let op dat u Niet de voorkeuzender afstemfunctie instelt (in welk geval de aanduiding "PRESET" op het display verschijnt).
3 Druk net zo vaak op AUTO/MAN'L totdat de aanduiding "AUTO" op het display verschijnt.
4 Druk op PRESET/TUNING (voor een hogere freundie) of (voor een lagere freundie).
5 Het toestel begint te zoeken maar een station.

Wanner het toestel een station vindt, za het zoeken gestaakt worden en zal de aanduiding "TUNED" op het display verschijnen.

6 Als het gezonden station Niet het station waar u maar wilt luisteren, kutu de stappen 4 en 5 net zo vaak herhalen tot u het gewenste station gezonden heeft.

Opmerkingen

• Als u het gewenste station Niet kurz vinden via het automatisch afstemmen, kurz u proberen handmatig af te stemmen, zoals hieronder beschreiben worden.
• Wanner er een FM stereo uitzending van voldoende sterkte worden ontvangen, za de aanduiding "STEREO" op het display verzchijnen en=kunt uaar dc uitzending luisteren in stereo.

Handmatig afstemmen

1 Volg de stappen 1 en 2 zoals beschreiben onder "Automatisch afstemmen".
2 Druk net zo vaak op AUTO/MAN'L totdat de aanduiding "AUTO" van het display verdwijnt.
3 Druk op PRESET/TUNING om af te stemmen op een hogere freundie) of (voor een lagere freundie) en stem af op het door u gewenste station.

Elke keer dat u op PRESET/TUNING of drukt za de frequentie stap voor stap veranderen.

Voorprogrammeren van stations

U kunt op dit toestel stations als voorkeuzestations voorprogrammeren via automatisch of handmatig afstemmen. U kunt maximaal 40 stations op latent slaan. Via.dequeue functie worden het möglichk om direct op het gewenste station af te stemmen door het correspondende stationsnummer in te toetsen.

Opmerkingen

• U kunt een oude voorkeuzeder verwangen door een neue.
• De voorkeuze stations worden nog ongeveer een week lang onthouden wanner u de stekker uit het stopcontact heeft gehaal of wanner er een stroomstoring is.

Automatisch stations voorprogrammeren

1 Kies de TUNER als signaalbron door INPUT te verdraaien.

2 Houd MEMORY ongeveer 2 seconden lang ingedrukt.

• Het toestel zal nu zichl stations beginnen op te zoeken en voor te programmeren. De aanduidingen "AUTO" en "MEMORY" zullen op het display knipperen.

De ontvangen stations worden op volgorde, A1, A2... A8, opgeslagen. Als er 40 stations zijn opgeslagen of als er alle beschikbare FM en AM stations opgeslagen zijn, za het display voorkeuze station A1 tonen.

Oproepen van een voorkeuzestation INPUTPRESET/BANDMEMORY

Handmatig stations voorprogrammeren

1 Stem af op het gewenste station. (Zie de vorige bladzijde voor de procedure voor het handmatig afstemmen.)
2 Druk op MEMORY.
3 Kies binnen 5 seconden het gewenste voorkeuzenummer met PRESET/TUNING / Blijf op PRESET/TUNING / drukken om de groep voorkeuze stations te kiezen (A, B, C, D of E).

4 Druk op MEMORY.

• De aanduidingen "MEMORY", "PRESET" en het voorkeuzenummer zullen op het display verschijnen.

Deze pijl zal een seconde lang getoond worden wanner dit nummer worden voorgeprogrammeerd.

5 Herhaal de stappen 1 t/m 4 totdat u alle gewenste stations heeft voorgeprogrammeerd.

Ontvangen van RDS gegevens

RDS (Radio Data Systeem) is een systeem voor het overseinen van gegevens dat is ingevoerd door FM stations in vele Europese landen. Stations met dit systeem zenden een onhoorbare stroom digitale gegevens mee met het normale geluidssignaal. RDS gegevens bevatten verschillende soorten informatie, zoals PS (Programma Service), PTY (Programmatype), RT (Radio Tekst) en CT (Klok-Tijd).

1 Stem af op het gewenste FM station. (Zie bladzijde 10, of druk op TUNER op de afstandsbediening.)
2 Druk op FREQ/RDS en kies de functie die u wilt gebruiken. Elke keer dat deze toets indrukt verandert de ingestelde functie als volgt:

PS

De naam van RDS station waarup heeft afgestemd wordt getoond.

• Als het toestel geen station met PS gegevens kan vinden, za het toestel stoppen met zoeken en za de aanduiding "NO PS" op het display verschijnen.

Het type programme dat worden uit gezonden door het RDS station waarop u heeft afgestemd worden getoond. U kunt het toctstel ook latent zocken maar een station dit een programme van het door u gewenste type uitzendt. (Zie het gedeelte over de PTY programmafunctie hieronder voor details hieromtrent.)

RT

Informatie over het programme (zoals de titel van een liedeje, de naam van de artiest enz.) dat worden uit gezonden door het RDS station waarup u hebft afgestemd worden getoond met een maximum van 64 alfabetische tekens, inclusief het trema. Als er in de Radio Tekst gegevens andere tekens worden gebruikt, worden deze aangeduid met een onderstreping.

• Als het toestel geen station met RT gegevens kan vinden, zal het toestel stoppen met zoeken en zal de aanduiding "NO RT" op het display verschijnen.

CT

De juisteijd op dit moment worden getoond.

• Als het toestel geen station met CT gegevens kan vinden, za het toestel stoppen met zoeken en za de aanduiding "NO CT" op het display verschijnen.

Opmerkingen

• De RDS functies können nichtaar behoren werken wanner het station waarop u heeft afgestemd het RDS signalniet correct uitzendt of wanner het signaln te zwak is.
• Sommige FM stations zenden geen RDS gegevensuit. De stations die wel RDS gegevens uitzenden verzorgen nicht allemaal dczelfde soorten diensten. De dinsten die worden verzorgd door het RDS station waarop u heeft afgestemd worden gedimd aangegeven op het display. Vraag uw locale radiostations om details aangaande RDS diensten in het gebied waar u woont.

PTY Zoekfunctie

U kunt een station laden opzoekeken dat een door u gekozen programmatype uitzendt. Het toestel zal alle voorkeuzestations afzoekeken om een RDS station te vinden dat het type programma waar u maar wilt luisteren uitzendt.

Lijst met PTY programmatypes

NEWS	Nieuws
AFFAIRS	Actualiteiten
INFO	Algemene informatatie
SPORT	Sport
EDUCATE	Educatie
DRAMA	Toneel
CULTURE	Cultuur
SCIENCE	Wetenschap
VARIED	Licht amusement
POP M	Popmuziek
ROCK M	Rockmuziek
M.O.R. M	Middle of the Road (Easy listening)
LIGHT M	Lichte klassieke muziek
CLASSICS	Klassieke muziek
OTHER M	Andere muziek

Opzoeken van een station

1 Stem af op het gewenste FM station. (Zie bladzijde 10, of druk op TUNER op de afstandsbediening.)
2 Druk een keer op PTY SEEK MODE zodat de aanduiding "PTY" en een PTY programmatype op het display beginnen te knipperen.

3 Druk binnen ongeveer 20 seconden herhaaldelijk op PRESET totdat het gewenste programmatype op het display verschijnt.
4 Druk binnen 20 seconden op PTY SEEK START.

• Als er een station gezonden worden dat het gewenste programmatype uitzendt, za het toestel stoppen met zoeken en za de Programma Service naam van dat station op het display verschijnen. De aanduiding "PTY HOLD" verschijnt op het display.

5 Herhaal stap 4 tot u het gewenste station gezonden heeft.

Als er geen station gezonden kan worden dat het door u gewenste programmatype uitzendt, zal de aanduiding "NO PTY" op het display verschijnen, gevolgd door de Programma Service naam of de frequente van het station waarop is afgestemd.

Optionele instellingen voor RDS functies

De TUNER beschibt over de volgende functies die gebruik makev van de RDS gegevens. Normaal gesproken zich deze functies geactiveerd (ON). U kurz darüber, als u dat wilt, dieze functiesuit (OFF) zetten.

1 Kies de FM band door op TUNER te drukken.
2 Druk op DISPLAY om dearend op dit moment te latent versuschijnen.
3 Druk op FREQ/RDS.
4 Elke keer dat u nu de PTY SEEK MODE toets indrukt zal het display als volgt veranderen:

1. CT CLOCK (ON/OFF) De tunesz de ingestelde tijd op de ingebouwde klok automatisch gelijk zetten met de CT gegevens zoals die ontvangen worden van het RDS station waarup u heeft afgestemd.

CT*Clock:ON

• Als u afgestemd heeft op een RDS station uit een ander land za de ingebouwde klok gewiek worden gezet op deijd van dat andere land.

• Als de ingebouwde klok nog nicht is ingesteld, als gevolg van een stroomstoring o.i.d. zalDEXe automatisch worden geleijk gezet met de tijd volgens de ontvangen CT gegevens, ofDEXe functie aan staat of uit.

• LOCAL CT (ON/OFF)

Als het RDS station waarop u heeft afgestemd gebruik maakt van de lokaleijd (zomertijd enz.) zal dezeijd worden getoond wanner u gebruik maakt van de CT functie.

Local1+CT: ON

Wanner deze functie aan (ON) staat, zullen er alleen RDS stations worden voorgeprogrammeerd wanner u dit automatisch door het toestel zichl waar doen, inplaats van alle beschikbare FM stations. (Zie bladzijde 11.)

A. M. +RDS: OH

4.RT SPEED: ± 0

Verandert de snugelheid waarmee eventuele Radio Tekst over het display beweegt. Verlaag deze waarde om de snugelheid te verminderen.

RT Speed: 10

Bereik: ± 0 tot ± 3 (Fabrieksinstalling: ± 0 )

5 U kunt deze functies aan (ON) of uit (OFF) zetten door op PTY SEEK START te drukken en op het display te kijken welke instelling gebruikt worden. Druk herhaaldelijk op PTY SEEK START om de waarde voor RT SPEED te wijzigen.

• Als u ongeveer 20 seconden lang niets doet, zal deze functie automatisch geannuleerd worden en zar het toestel terugkeren maar het frequentedisplay. Als het station waar u op afgestemd heeft PS gegevens heeft, zar de PS functie geactiveerd worden.
  6 Druk nog een keer op FREQ/RDS om terug te keren maar het freiquentiedisplay.

Voor u de timer gaat gebruiken

Als u het cassettedeck KX-E300 of de MD-recorder MDX-E300 wilt gebruiken voor timer-gestuurde weergave of opname, moet u eerst de aansluitingen maken zoals aangegeven onder "Aansluiten van het systeme" op bladzijde 5. Raadpleeg tevens de handleiding van uw MDX-E300 of KX-E300 voor details hieromtrent.

Timer-gestuurde weergave en opname

Via de ingebouwde timer kurz u het toestel op een bepaaldeijd aan zetten en automatisch laden beginnen met weergave of opname. U kurz het toestel ook op een bepaaldeijd laden uitschakelen.

1 Druk op DISPLAY.

Met elke druk DISPLAY za de displayfunctie als volgt veranderen:

1. Klok-tijd (Timer aan/uit functie)

Als u de klok nog Niet gelijk heeft gezet zal de aanduiding "Set Clock"verschijnen. U dient dan de klok gelijk te zetten zoals beschreiben op bladzijde 6.

1. Invoeren Timergegevens

Stel de gewenste signaalbron door INPUT te verdraien.

• Timer-gestuurde opname is alleen möglichk wanner u TUNER of AUX kiest.

1. Invoeren Timergegevens

1. Timer-gestuurde opname

Kies de component waarme u wilt opnemen door INPUT te verdraaien. Als u timer-gestuurde weergave wilt gebruiken met de TUNER of AUX, dient u "REC Mode OFF" (opnamefunctieuit).

(Voorbeeld)

1. Begintijd

De aanduiding "ON Time" verschijnt een seconde op het display en deijd-instelfunctie zal worden geactiveerd.

Druk op HOUR om de uren in te stellen.

Druk op MIN om de这段时间 in te stellen.

1. Eindtijd

Stel ditijdstip op bezelfde manier in als hierboven beschreiben, maar dan voor "OFF Time".

Als u wel een begintijd, maar geen eindtijd instelt, zal de weergave of opname automatisch na een eer stoppen.

Opmerkingen

• De displayfunctie zal na ongeveer 8 seconden veranderen. Als de functie verandert voor de instelling van de timer afgesloten is, kut u de timer-instelfunctie nogmaals oproepen door een ofeer keren op DISPLAY te drukken.
• Als u bij "2. Invoeren Timergegevens" een andere signaalbron dan TUNER of AUX kiest, za "3. Timergestuurde opname" worden overgeslagen.

2 Druk op TIMER om deinstelling van de timer af te sluiten. Het systeem gaat nu in de standby stand.

• De TIMER indicator licht op.

Als u het systeem nog wilt gebruiken kut u nu gewoon op STANDBY/ON drukken om dit toestel aan te zetten.

Annuleren van de timerinstallingen

Druk op DISPLAY om dearend te latent verschijnen en drukervolgens op TIMER zodat deaanduiding "TIMER"op het display uit gaat.U kunt de timerinstellenen ook annuleren door op TIMER te drukken wanner het toestel standby (uit) staat.

Opmerking

• U zult de klok opniew gelijk moetenzetten na een stroomstoring of wanneer dc stekker langer dan vijf minutesuit het stopcontact is geweest.

Slaaptimer

Het toestel kan automatisch op een bepaaldijdstip worden uitgeschakeld.

1 Laat de gewenste signaalbron weergeven.
2 Druk net zo vaak op SLEEP totdat de gewensteijd waarna het toestel zal uitschakelen op het display verschijnt.

Met elke druk op SLEEP zal de ingestelde vrij als volgt veranderen:

Hetnormale displayzalweerverschijnen na ongeveeer4seconden.

• De aanduiding "SLEEP" zal op het display verzchijnen.

3 Het toestel zal zichzelf automatisch uitschakelen wanneer de gekozen tijd verstreken is.

Bedieren van andere componenten

DVD-E600

Cijfertoetsen
- De +100 toets worden gezruikt voor de bediening van de MDX-E300.
2 (Pauze)
(Weergave)
4□(Stop)
5 (Overslaan/Terug zoeken)
6 D D (Overslaan/Vooruit zoeken)
DVD als sigmaalbron

MDX-E300

Cijfertoetsen

2REP (Herhalen)

3RANDOM

4 (Pauze)

PROG (Programmaweergave)

(Weergave)

7> ▷ ▷ (Overslaan/Terug zocken)

8 (Overslaan/Vooruit zoeken)

9□(Stop)

10MD Signaalbron

MD REC/PAUSE

KX-E300

① (Weergave)
② ▷ ▷ ▷ ▷ (Snel vooruit)
③<（Terugspoelen）
④ （Stop)
⑤TAPE Signaalbron
⑥TAPE REC/PAUSE

Voor u gaat opnemen

Wanner u gaat opnemen met de MDX-E300 of de KX-E300 moet u eerst de aansluitingen make zoals beschren uneven "Aansluiten van het systeme" op bladzijde 5. Raadpleeg tevens de handleiding bij uw MDX-E300 of KX-E300 voor details hieromtrent. U kunt geluid van een op AUX aangesloten signaalbron opnemen op een cassette of MD.

Instelling voor kopieren

Er zich zes möglichke combinaties van componenten. Als u een bepaalde functie kiest, za de opname beginnen en eindigen op een bepaalde manier, specifiek voor die bepaalde functie.

1 Kies de combinatie van componenten die u wilt gebruiken. Elke keer dat u op DUBBING MODE drukt za de ingestelde functie in de onderstaande volgorde veranderen.

• De opname begint automatisch aan het begin van de cassette. (Door op DUBBING START te drukken za de cassette automatisch teruggespoeld worden maar het begin als dat nog nicht gebeurt is.)

• De opname begint automatisch aan het begin van de cassette. (Door op DUBBING START te drukken za de cassette automatisch teruggespoeld worden maar het begin als dat nog nicht gebeurt is.)

2 Druk op DUBBING START om de opname te beginnen.

Opmerking

• De displays ① 4 die componenten bevatten die u nicht heeft aingesloten op uw receiver (RX-E600), zullen worden overgeslagen.

Stoppen met kopieren

Druk op

Opmerking

• Alsijdens het gebruik van de DVD-speler als opnamebron, de DVD-speler stopt of klaar is, neemt het opnamecapparaat nog 10 seconden stilte op.

Oplossen van problemen

Als het toestel Niet waar behoren functioneert, dient u de volgende punten te controlleren om te bepalen of de storing opgelost kan worden door middel van de genoemde eenvoudige maatregelen. Als het probleem Niet op deze manier kan worden opgelost, of als het probleem Niet genoemd wordt in de SYMPTOOM kolom, dient u de stekker uit het stopcontact te halen en uw YAMAHA dealer of service center te raadplegen. Bij reparatie is het maybek dat ook de andere Piano Craft componenten die u samen met dit toestel gebruikt nodig+zijn.

SYMPTOOM OORZAAK OPLOSSING
Het toestel.gaat Niet aan wonneer er op de STANDBY/ON schakelaar gedrukt worden.	De stekker of hct snoor is nicht of nictGOOD aangcsloten.	Sluit stekker en nctsnoor good aan.
Er komt geen geluid uit een van de luidsprekers.	De luidspreker-aansluitingen+zijn los.	Maak de juiste aansluitingen.
Er komt geen geluid uit de luidsprekers.	De ingebouwde beveiliging is in werkig getreden.	Haal de stekker uit het stopcontact en doe deze er verrolgens weein.
Er worden geen geluid gereproduedervan een op dit toestel aangesloten extern apparaat, of de weergave op dat apparaat begint Niet.	Onjuiste snoeraansluitingen.	Sluit de snoeren op de juiste wijze aan. Als het probleem zich voor blijdtoen, is het maybekDat de snoeren defect+zijn.
	De juiste signaalbron is Niet gekozen.	Kies de juiste signaalbron.
Het geluid is verrormd.	De component die op dit toestel is aangesloten, is Niet op een stopcontact aangesloten.	Stek de stekker van het netsnoer van de component in een stopcontact.
Veel ruis bij FM ontvangst.	Er is interferentie van de startende motor van een auto in de buurt.	Plaats de FM anteenne zo hoog maybek en zo ver van verkeersaders als maybek is. Maak de aansluiting met een coaxiale kabel.
	Er is interferentie van de thermostat van een elektrisch apparatus in de buurt.
Ruis neemt toe bij stereo uitzendingen.	Het binnenkomende antennesignaal is te zwak vanwege obstakels of een te groote afstand tot dc zender.	Controler de aansluiting van de antennae.
		Installer indicien maybek en mcervoudige FM antennc.
Stereo uitzendingen vertonen veel ruis en de STEREO indicator knippert aan en uit.	Te zwak antennesignaal.	Installer een antennie dic geschikt is voor dclektrische veldsterkte in uw woongcbied.
Voorkeuzestations zijn nicht beschikbaar.	Het geheugen voor dc Voorkeuzestations is gewist.	Programmecr de Voorkeuzestations opnieuw.
Slechte gevoeligheid bij AM ontvangst.	Er is interferentie van een bron Zoals blikksem, TL verlichting, elektrische motoren of de thermostat van een elektrisch apparatus in de buurt.	Het probleem kan moeilijk te elimineren blijken, maar kan worden verminderd door de AM ringantenne te aarden.
	Er worden in de buurt een TV of microprocessor gezrukt.	Zorg voor een grotere afstand tot de TV of microprocessor.
Brommen of atmosferische storing bij AM ontvangst.	Het radiosignaal is zwak of de antennae is Niet correct aangesloten.	Sluit de AM ringantenne correct aan.
		Verander de plaatsing van de AM ringantenne.
		Installer een externe AM ringantenne.
De timer kan Niet ingesteld worden.	De klok is Niet gelijk gezet.	Zet de klok gelijk.
Het toestel functioneert Niet waar behoren.	De interne microprocessor is vastgelopen door een uitwendige elektrische schok (bliksem, extreme atmosferische storingenz.) of de stroomvoorziening levert een te laag voltagec.	Haal de stekker uit het stopcontact en doe hem er na ongeveer een minuut weein.
SYMPTOOM OORZAAK OPLOSSING
De afstandsbediening doet het nicht.	De batterijen van de afstandsbediening zich te zwak.	Vervang de batterijen door verse.
	De afstandsbediening is te ver weg of worden onder een te groe hoek gebruikt.	Gebruik de afstandsbediening binnen 6 meter en onder een hoek van 60 grades.
	De sensor voor de afstandsbediening staat bloot aan direct zon- of lamplicht (van een TL lamp bijvoorbeeld).	Verander de positie van het toestel.
De TV doet gek wanner de afstandsbediening worden gezruikt.	De afstandsbediening worden gezruikt in de buurt van een TV met een sensor voor een soortgelijkc afstandsbediening.	Verplaats dit toestel ten opzichte van de TV of scherm de sensor van de TV afstandsbediening af.

Technische gegevens

Versterkergedeelte

Minimaal RMS uitgangsvermogen per kanaal 55 W + 55 W (6Ω 1kHz 0,1% THD)

40 W + 40 W (6Ω 20 Hz tot 20 kHz 0,1% THD)

DIN standardui tungsgvermogen per kanaal (Modellen voor Europa) 60W + 60W (4 1kHz0,7% THD)

Ingangsgevoeligheid/Impedantic DVD/TAPE/MD/AUX 150 mV/47 kΩ

Frequentiebereik DVD, enz. 20 Hz tot 20 kHz, ±0,5 dB

Totale harmonische verrorming (20Hz tot 20kHz) DVD, enz. 20 W, 6 Ω 0,04%

Signaal/ruis-verhouding (IHF-A network) DVD, enz. (250mV ingangssignaal kortgesloten) 98 dB

Uitgangsnavau/Impedantie PHONES 0,43 V/330Ω

Tunergedeelte

Afstembereik FM [Modellen voor U.S.A. en Canada] 87,5-107,9 MHz [Modellen voor Groot-Brittanniè, Europa, Australie en Korea] 87,50-108,00 MHz

[Modellen voor Azie en algemene modellen] 87,5/87,50-108,0/108,00 MHz

AM [Modellen voor U.S.A. en Canada] 530 - 1710 kHz [Modellen voor Groot-Brittanniè, Europa, Australie en Korea] 531 - 1611 kHz

[Modellen voor Azië en algemene modellen] 530/531 - 1710/1611 kHz

Gevoeligheid FM (S/R 30 dB) 1,0 microV AM 300 microV/m

Algemeen

Stroomvoorziening [Modellen voor U.S.A. en Canada] 120 VIEWCAM wisselstroom, 60Hz [Modellen voor Australie] .240 VIEWCAM wisselstroom, 50Hz [Modellen voor Groot-Brittanni en Europa] 230 VIEWCAM wisselstroom, 50Hz [Modellen voor Azie en algemene modellen] 110/120/220/230-240 VIEWCAM wisselstroom, 50 / 60Hz [Model voor Korea] .220 VIEWCAM wisselstroom, 60Hz Stroomverbruik [Modellen voor U.S.A. en Canada] .110 W [Andere modellen] .125 W
Stroomvcrbruik (standby-modus) [Modellen voor U.S.A. en Canada] .0,7 W [Andere modellen] .0,8 W Afmetingen (BxHxD) .217 x 108 x 372 mm Gewicht .5,4 kg

Technische gegevens können zonder voorafgaande berichtgeving gewijzigd worden.
