Type de produit	Récepteur GPS sans fil
Marque	TomTom
Modèle	GPS receiver
Catégorie	Navigateur
Dimensions	87,8 x 43 x 15,1 mm
Poids	68 g
Batterie	Cellule intégrée Ion-Lithium 1 200 mAh
Autonomie de la batterie	10 heures en conditions normales
Temps de chargement	Moins de 4 heures
Tension	4,75 V à 6 V
Méthode de charge	Adaptateur pour allume-cigares ou adaptateur secteur
Puce GPS	SiRF Star III
Fréquence GPS	L1, 1575,42 MHz
Canaux	Suivi de 20 canaux « tous visibles »
Sensibilité de suivi	-159 dBm
Vitesse de mise à jour	1 Hz
Démarrage à froid	<1 minute typiquement
Démarrage tiède	<30 secondes typiquement
Démarrage à chaud	<10 secondes typiquement
Délai de réacquisition	<1 seconde à partir d'un blocage maxi. de 30 secondes
Antenne	Antenne omnidirectionnelle intégrée
Bluetooth	Classe II version 1.2, profil port série
Code PIN Bluetooth par défaut	0000
Température de stockage	-20 à +70°C
Température d'utilisation	-10 à +60°C
Humidité	Jusqu'à 75 % sans condensation
Indice de protection	IP54
Protocole de données	NMEA 0183 version 2.2
Indicateurs lumineux	Témoin GPS vert fixe/clignotant, témoin charge rouge/orange
Fonctions principales	Navigation GPS, suivi de position, couplage Bluetooth
Conformité	CE, Directive 2002/96/EC (DEEE)

FOIRE AUX QUESTIONS - GPS receiver TOMTOM

Comment allumer et éteindre le récepteur GPS TomTom ?

Pour allumer, appuyez sur le bouton marche-arrêt pendant environ 1 seconde. Pour éteindre, maintenez le même bouton enfoncé pendant 1 seconde.

Comment recharger la batterie du GPS ?

Utilisez l'adaptateur allume-cigares fourni pour le recharger dans un véhicule, ou l'adaptateur secteur pour une prise domestique. Branchez la fiche de charge à l'arrière du récepteur. Le témoin latéral devient orange pendant la charge et s'éteint une fois terminée.

Comment coupler le récepteur GPS par Bluetooth avec mon PDA ou téléphone ?

Assurez-vous que le GPS est allumé. Sur votre périphérique, activez Bluetooth et recherchez les appareils. Sélectionnez "GPS sans fil TomTom". Le code de couplage par défaut est 0000. Configurez une connexion de port série (profil SPP) et sélectionnez le protocole NMEA dans votre logiciel de navigation.

Que signifient les différents témoins lumineux ?

Le témoin GPS vert fixe indique que l'appareil est allumé. S'il clignote, le GPS a acquis un signal satellite. Le témoin de charge rouge signifie que la batterie est faible ; orange pendant la charge ; éteint quand la charge est complète.

Quelle est l'autonomie de la batterie ?

En conditions normales, l'autonomie est d'environ 10 heures. Le temps de charge complet est inférieur à 4 heures.

Que faire si le GPS ne capte aucun signal satellite ?

Placez le récepteur dans un endroit dégagé, par exemple sur la plage arrière du véhicule si le pare-brise est traité thermiquement. Vérifiez qu'il est allumé et attendez quelques minutes. Vous pouvez aussi réinitialiser l'appareil en maintenant le bouton marche-arrêt enfoncé pendant 3 secondes.

Le récepteur GPS est-il résistant à l'eau et à la poussière ?

Oui, il est certifié IP54, ce qui signifie qu'il résiste aux projections d'eau et à la poussière, mais ne doit pas être immergé.

Comment réinitialiser le récepteur GPS TomTom ?

Appuyez sur le bouton marche-arrêt et maintenez-le enfoncé pendant environ 3 secondes pour réinitialiser l'appareil.

Puis-je utiliser le GPS à l'intérieur ?

Le signal satellite est généralement trop faible à l'intérieur. Pour une réception optimale, utilisez le récepteur à l'extérieur ou près d'une fenêtre. Notez que certains pare-brise peuvent bloquer le signal ; dans ce cas, placez le GPS sur la plage arrière.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la batterie est chargée. Branchez-le à une source d'alimentation (allume-cigares ou secteur). Si le témoin de charge ne s'allume pas, essayez un autre câble ou adaptateur. Si le problème persiste, contactez le support TomTom.

MODE D'EMPLOI GPS receiver TOMTOM

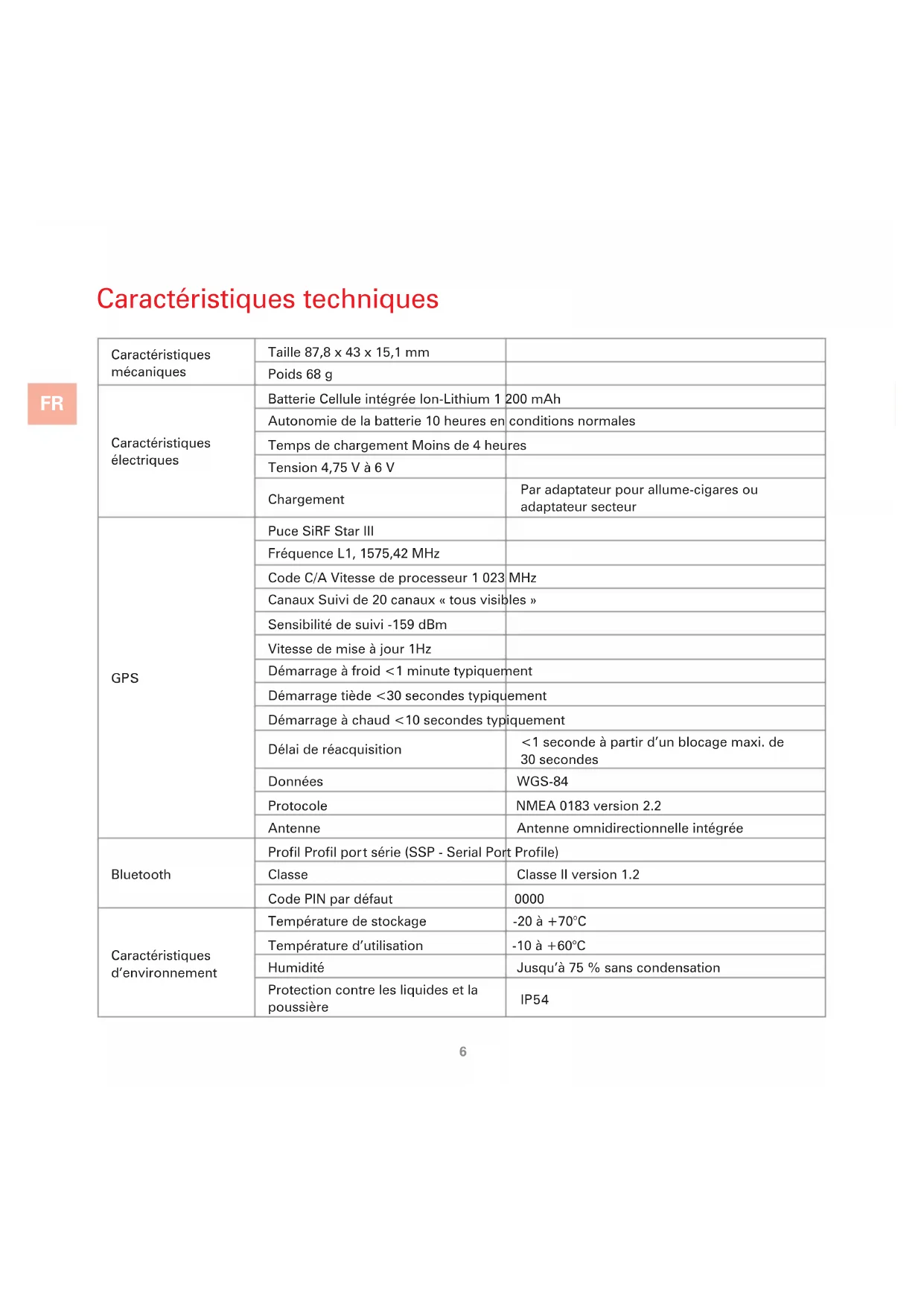

Caractéristiques techniques

Caractéristiques mécaniques	Taille 87,8 x 43 x 15,1 mm
	Poids 68 g
Caractéristiques électriques	Batterie Cellule intégrée Ion-Lithium 1	200 mAh
	Autonomie de la batterie 10 heures en conditions normales
	Temps de chargement Moins de 4 heures
	Tension 4,75 V à 6 V
	Chargement	Par adaptateur pour allume-cigares ou adaptateur secteur
GPS	Puce SiRF Star III
	Fréquence L1, 1575,42 MHz
	Code C/A Vitesse de processeur 1 023 MHz
	Canaux Suivi de 20 canaux « tous visibles »
	Sensibilité de suivi -159 dBm
	Vitesse de mise à jour 1Hz
	Démarrage à froid <1 minute typiquement
	Démarrage tiède <30 secondes typiquement
	Démarrage à chaud <10 secondes typiquement
	Délai de réacquisition	<1 seconde à partir d'un blocage maxi. de 30 secondes
	Données	WGS-84
	Protocole	NMEA 0183 version 2.2
	Antenne	Antenne omnidirectionnelle intégrée
Bluetooth	Profil Profil port série (SSP - Serial Port Profile)
	Classe	Classe II version 1.2
	Code PIN par défaut	0000
Caractéristiques d'environnement	Température de stockage	-20 à +70°C
	Température d'utilisation	-10 à +60°C
	Humidité	Jusqu'à 75 % sans condensation
	Protection contre les liquides et la poussière	IP54

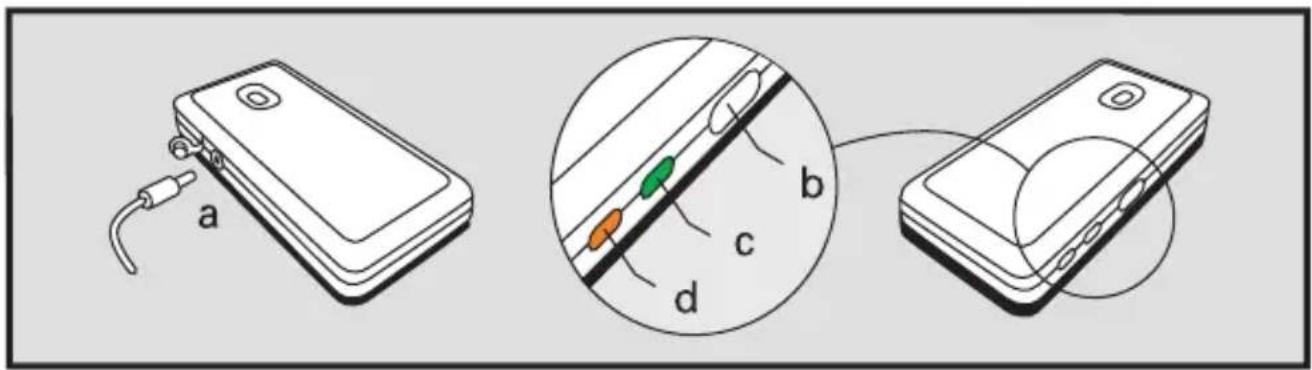

TomTom GPS receiver

a
b Bouton marche/
c Témoin de réception
d Témoin de charge

Mise sous tension et hors tension

Pour mettre le récepteur GPS sous tension, appuyez sur le bouton marche-arrêt et maintenez-le enfoncé pendant environ 1 seconde. Pour mettre le récepteur hors tension, appuyez sur le bouton marche-arrêt pendant 1 seconde.

Témoin d'allumage et de réception GPS

Lorsque le récepteur est allumé, le témoin GPS s'allume en vert. Une fois que le récepteur GPS a déterminé votre position (« acquis un signal »), le témoin clignote continuellement.

Témoin de charge

Si le récepteur GPS a besoin d'être chargé, le témoin de charge reste allumé en rouge. Lorsque la batterie interne est en cours de chargement, ce témoin passe à l'orange.

Configuration

Configuration d'une connexion avec votre PDA ou votre téléphone portable

Vérifiez que le récepteur TomTom Wireless GPS est sous tension. Lorsque vous ouvrez l'application TomTom NAVIGATOR 5 ou TomTom MOBILE 5, la connexion au récepteur TomTom Wireless GPS s'établit automatiquement. Si vous laissez votre GPS allumé et ne le connectez pas à votre périphérique, il s'éteindra automatiquement au bout de 5 minutes, pour préserver la durée de la batterie.

Veuillez vous reporter aux instructions de configuration d'une connexion Bluetooth dans la documentation qui accompagne votre organiseur personnel, votre téléphone portable ou votre ordinateur portable. Vous devez configurer une connexion de port série entre le récepteur GPS et votre périphérique. Votre périphérique perçoit le récepteur GPS en tant que « GPS sans fil TomTom », et son signal GPS est transmis à sa sortie série GPS. Pour faciliter l'utilisation, établissez une liaison Bluetooth entre le périphérique et le récepteur GPS. Le code de couplage est 0000. Vérifiez les informations de configuration du périphérique, aux pages de support technique du site www.tomtom.com.

Après avoir configuré la connexion Bluetooth, vous devez modifier les propriétés du logiciel sur votre organiseur personnel, votre téléphone intelligent ou votre ordinateur portable, pour utiliser le signal GPS du récepteur. Pour plus d'informations, reportez-vous à la documentation de votre périphérique et de votre logiciel. Choisissez le protocole NMEA.

Appuyez sur le bouton marche-arrêt et maintenez-le enfoncé pendant environ 3 seconde pour réinitialiser.

Montage

Votre récepteur TomTom Wireless GPS continue de fonctionner lorsqu'il se trouve dans votre poche ou dans votre sac. Lorsque vous l'utilisez à bord d'un véhicule, placez-le de manière à assurer la meilleure réception GPS possible, et laissez-le au même endroit pendant tout le trajet. Pour vérifier que votre GPS reçoit un signal adéquat, testez-le avec votre PDA ou votre téléphone portable en position stationnaire. Notez que de nombreux véhicules modernes sont équipés d'un pare-brise à réfléchissement thermique qui ne permet pas une réception correcte lorsque le récepteur GPS est placé sur le tableau de bord. Si vous ne parvenez pas à obtenir un signal GPS, essayez de placer le récepteur TomTom Wireless GPS sur la plage arrière du véhicule.

Chargement

Pour recharger votre récepteur dans un véhicule, branchez la fiche 5 V de l'adaptateur pour allume-cigares dans la prise 5 V située à l'arrière du récepteur.

1 Fiche d'allume-cigares
2 Fiche du récepteur GPS

Chargeur sur secteur

Utilisez le chargeur sur secteur pour recharger le récepteur GPS à la maison. Vous pouvez changer l'adaptateur de la fiche secteur pour l'accorder avec le format des prises électriques locales.

A Fiche du récepteur GPS
B Fiche secteur
© Adaptateur pour les USA
D Adaptateur pour l'Australie
E Adaptateur pour le Royaume-Uni
F Adaptateur pour le reste de l'Europe

Lorsque le récepteur se recharge, le témoin latéral de l'appareil passe à l'orange. Une fois le chargement terminé, le témoin orange s'éteint.

This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

CE Marking

Cet équipement remplit les conditions édictées dans la Directive EC/99/5 (document disponible sur www.tomtom.com).

Conformément à la Directive 2002/96/EC sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage. Pour plus d'informations, consultez le site www.tomtom.com
