Tipo di prodotto	Ricevitore GPS senza fili
Marca	TomTom
Modello	Ricevitore GPS
Categoria	Navigatore
Dimensioni	87,8 x 43 x 15,1 mm
Peso	68 g
Batteria	Cella integrata agli ioni di litio 1 200 mAh
Autonomia della batteria	10 ore in condizioni normali
Tempo di ricarica	Meno di 4 ore
Tensione	4,75 V a 6 V
Metodo di ricarica	Adattatore per accendisigari o adattatore di rete
Chip GPS	SiRF Star III
Frequenza GPS	L1, 1575,42 MHz
Canali	Inseguimento di 20 canali «tutti visibili»
Sensibilità di inseguimento	-159 dBm
Velocità di aggiornamento	1 Hz
Avvio a freddo	<1 minuto tipicamente
Avvio tiepido	<30 secondi tipicamente
Avvio a caldo	<10 secondi tipicamente
Tempo di riacquisizione	<1 secondo da un blocco massimo di 30 secondi
Antenna	Antenna omnidirezionale integrata
Bluetooth	Classe II versione 1.2, profilo porta seriale
Codice PIN Bluetooth predefinito	0000
Temperatura di conservazione	-20 a +70°C
Temperatura di esercizio	-10 a +60°C
Umidità	Fino al 75% senza condensa
Grado di protezione	IP54
Protocollo dati	NMEA 0183 versione 2.2
Indicatori luminosi	Spia GPS verde fissa/lampaggiante, spia carica rossa/arancione
Funzioni principali	Navigazione GPS, tracciamento della posizione, accoppiamento Bluetooth
Conformità	CE, Direttiva 2002/96/CE (RAEE)

Domande frequenti - GPS receiver TOMTOM

Come accendere e spegnere il ricevitore GPS TomTom?

Per accendere, premere il pulsante di accensione per circa 1 secondo. Per spegnere, tenere premuto lo stesso pulsante per 1 secondo.

Come ricaricare la batteria del GPS?

Utilizzare l'adattatore per accendisigari fornito per ricaricarlo in un veicolo, o l'adattatore di rete per una presa domestica. Collegare la spina di ricarica sul retro del ricevitore. La spia laterale diventa arancione durante la ricarica e si spegne una volta completata.

Come accoppiare il ricevitore GPS tramite Bluetooth con il mio PDA o telefono?

Assicurarsi che il GPS sia acceso. Sul proprio dispositivo, attivare Bluetooth e cercare i dispositivi. Selezionare "GPS senza fili TomTom". Il codice di accoppiamento predefinito è 0000. Configurare una connessione porta seriale (profilo SPP) e selezionare il protocollo NMEA nel proprio software di navigazione.

Cosa significano i diversi indicatori luminosi?

La spia GPS verde fissa indica che il dispositivo è acceso. Se lampeggia, il GPS ha acquisito un segnale satellitare. La spia di carica rossa significa che la batteria è scarica; arancione durante la ricarica; spenta quando la carica è completa.

Qual è l'autonomia della batteria?

In condizioni normali, l'autonomia è di circa 10 ore. Il tempo di ricarica completa è inferiore a 4 ore.

Cosa fare se il GPS non capta alcun segnale satellitare?

Posizionare il ricevitore in un luogo aperto, ad esempio sul lunotto posteriore del veicolo se il parabrezza è trattato termicamente. Verificare che sia acceso e attendere alcuni minuti. È anche possibile resettare il dispositivo tenendo premuto il pulsante di accensione per 3 secondi.

Il ricevitore GPS è resistente all'acqua e alla polvere?

Sì, è certificato IP54, il che significa che resiste a spruzzi d'acqua e polvere, ma non deve essere immerso.

Come resettare il ricevitore GPS TomTom?

Premere il pulsante di accensione e tenerlo premuto per circa 3 secondi per resettare il dispositivo.

Posso usare il GPS all'interno?

Il segnale satellitare è generalmente troppo debole all'interno. Per una ricezione ottimale, utilizzare il ricevitore all'esterno o vicino a una finestra. Si noti che alcuni parabrezza possono bloccare il segnale; in tal caso, posizionare il GPS sul lunotto posteriore.

Cosa fare se il dispositivo non si accende?

Verificare che la batteria sia carica. Collegarlo a una fonte di alimentazione (accendisigari o rete). Se la spia di carica non si accende, provare un altro cavo o adattatore. Se il problema persiste, contattare il supporto TomTom.

MANUALE UTENTE GPS receiver TOMTOM

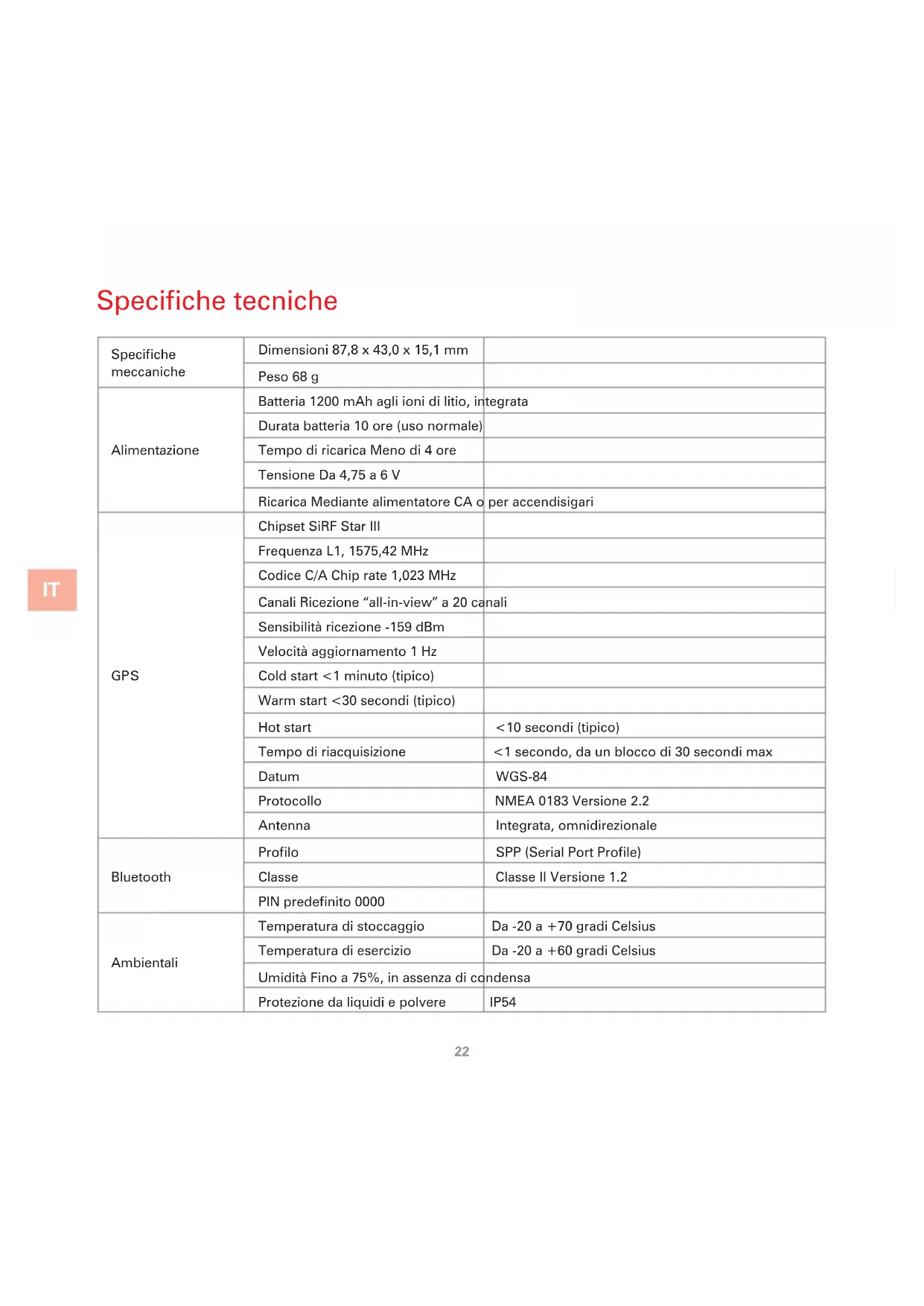

Specifiche meccaniche	Dimensioni 87,8 x 43,0 x 15,1 mm
	Peso 68 g
Alimentazione	Batteria 1200 mAh agli ioni di litio, integrata
	Durata batteria 10 ore (uso normale)
	Tempo di ricarica Meno di 4 ore
	Tensione Da 4,75 a 6 V
	Ricarica Mediante alimentatore CA o per accendisigari
GPS	Chipset SiRF Star III
	Frequenza L1, 1575,42 MHz
	Codice C/A Chip rate 1,023 MHz
	Canali Ricezione “all-in-view” a 20 canali
	Sensibilità ricezione -159 dBm
	Velocità aggiornamento 1 Hz
	Cold start <1 minuto (tipico)
	Warm start <30 secondi (tipico)
	Hot start	<10 secondi (tipico)
	Tempo di riacquisizione	<1 secondo, da un blocco di 30 secondi max
	Datum	WGS-84
	Protocollo	NMEA 0183 Versione 2.2
	Antenna	Integrata, omnidirezionale
Bluetooth	Profilo	SPP (Serial Port Profile)
	Classe	Classe II Versione 1.2
	PIN predefinito 0000
Ambientali	Temperatura di stoccaggio	Da -20 a +70 gradi Celsius
	Temperatura di esercizio	Da -20 a +60 gradi Celsius
	Umidità Fino a 75%, in assenza di condensa
	Protezione da liquidi e polvere	IP54

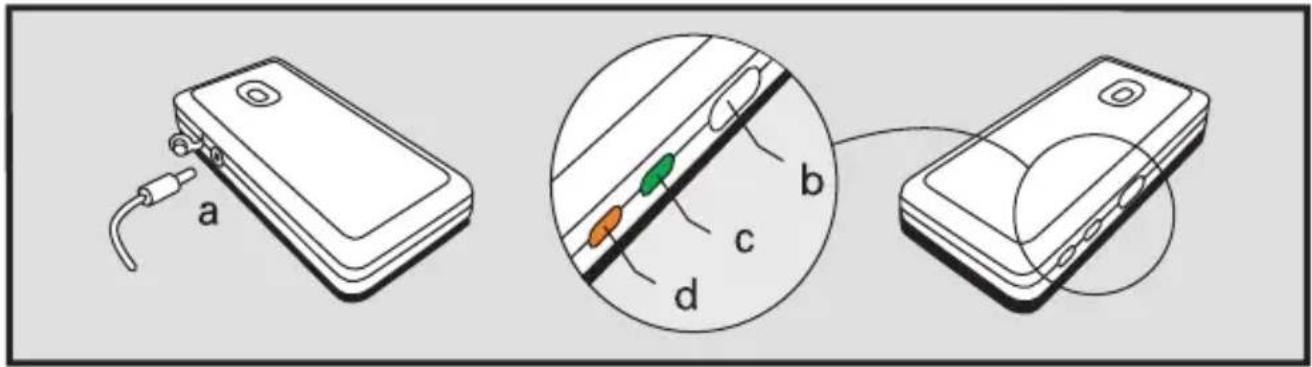

TomTom GPS receiver

a Alimentazione b Pulsante di accensione/spegnimento
c Indicatore GPS d Indicatore di carica

Accensione e spegnimento

Per accendere il ricevitore GPS, tenere premuto il pulsante di accensione/spegnimento per un secondo.

Per spegnere il ricevitore GPS, tenere premuto il pulsante di accensione/spegnimento per

un secondo.

Indicatore GPS

Quando il ricevitore è acceso, l'indicatore GPS presenta una spia verde; dopo che il ricevitore ha rilevato la posizione mediante il segnale GPS, l'indicatore lampeggerà continuamente.

Indicatore di ricarica

Se il ricevitore GPS deve essere ricaricato, l'indicatore di carica appare rosso. Durante la ricarica della batteria interna, l'indicatore diventa arancione.

Installazione

Come stabilire una connessione con un PDA o uno smartphone

Accertarsi che il ricevitore TomTom Wireless GPS sia acceso. Quando si apre l'applicazione TomTom NAVIGATOR 5 o TomTom MOBILE 5, la connessione al ricevitore avviene automaticamente. Se il GPS viene lasciato acceso e non viene connesso al dispositivo, si spegne automaticamente dopo 5 minuti per risparmiare la carica della batteria.

Vedere le istruzioni per l'impostazione della connessione Bluetooth nella documentazione fornita con il PDA, lo smartphone o il computer portatile. È necessario creare una connessione Porta seriale fra il ricevitore GPS e il dispositivo. Il ricevitore GPS sarà visibile al dispositivo come "TomTom Wireless GPS" e il suo segnale GPS verrà trasmesso sulla sua "Uscita seriale GPS". Per facilità d'uso, si consiglia di creare una connessione Bluetooth tra il dispositivo e il ricevitore GPS; il codice di pairing è 0000. Verificare i dettagli relativi all'impostazione dei singoli dispositivi nelle pagine dell'assistenza sul sito www.tomtom.com.

Dopo aver impostato la connessione Bluetooth, sarà necessario modificare le proprietà del software sul PDA, lo smartphone o il computer portatile in modo da poter utilizzare il segnale GPS del ricevitore. Vedere la documentazione del dispositivo e del software. Selezionare il protocollo NMEA.

Tenere premuto il pulsante di accensione/spegnimento per 3 secondi per eseguire la reimpostazione.

Montaggio

Il ricevitore TomTom Wireless GPS può essere tenuto (e utilizzato) in tasca o in borsa. Quando viene utilizzato all'interno di un veicolo, accertarsi che sia posizionato correttamente per una ricezione ottimale del segnale GPS, e che non si sposti. Per verificare la ricezione del segnale GPS, testare il ricevitore da fermi mediante PDA o smartphone. Alcuni dei modelli d'auto più recenti hanno parabrezza dotati di schermi riflettenti che possono impedire una corretta ricezione del segnale GPS se il ricevitore viene posto sul cruscotto. Nel caso di problemi di ricezione del segnale GPS, provare a posizionare il ricevitore sotto il lunotto.

Ricarica

Per eseguire la ricarica sul veicolo, introdurre il connettore da 5 V dell'adattatore per accendisigari nella presa da 5 V sul retro del ricevitore.

1 Connettore adattatore per accendisigari
2 Connettore ricevitore GPS

Caricatore CA

Usare il caricatore CA per caricare il ricevitore GPS a casa. È possibile cambiare l'adattatore del connettore CA per adattarlo all'alimentazione locale.

A Connettore ricevitore GPS
B Connettore CA
© Adattatore per gli Stati Uniti
D Adattatore per Australia
E Adattatore per il Regno Unito
F Adattatore per il resto dell'Europa

Durante la ricarica, il relativo indicatore situato sul lato del ricevitore diventa arancione; a ricarica completata, la spia arancione si spegne.

Tekniske specifikationer

Questa apparecchiatura soddisfa le condizioni essenziali della Direttiva Europeea 99/5/EC (dichiarazione disponibile su www.tomtom.com).

In ottemperanza alla Direttiva UE 2002/96/EC sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), questo prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio. Per ulteriori informazioni, consultare il sito www.tomtom.com
