Producttype	Draadloze GPS-ontvanger
Merk	TomTom
Model	GPS-ontvanger
Categorie	Navigator
Afmetingen	87,8 x 43 x 15,1 mm
Gewicht	68 g
Batterij	Geïntegreerde lithium-ioncel 1 200 mAh
Batterijduur	10 uur onder normale omstandigheden
Laadtijd	Minder dan 4 uur
Spanning	4,75 V tot 6 V
Laadmethode	Aanstekeradapter of netadapter
GPS-chip	SiRF Star III
GPS-frequentie	L1, 1575,42 MHz
Kanalen	Tracking van 20 kanalen « alle zichtbaar »
Volggevoeligheid	-159 dBm
Updatesnelheid	1 Hz
Koude start	<1 minuut typisch
Warme start	<30 seconden typisch
Hete start	<10 seconden typisch
Heracquisitietijd	<1 seconde vanaf een maximale onderbreking van 30 seconden
Antenne	Geïntegreerde omnidirectionele antenne
Bluetooth	Klasse II versie 1.2, seriële poortprofiel
Standaard Bluetooth-pincode	0000
Opslagtemperatuur	-20 tot +70°C
Gebruikstemperatuur	-10 tot +60°C
Vochtigheid	Tot 75% zonder condensatie
Beschermingsgraad	IP54
Dataprotocol	NMEA 0183 versie 2.2
Ledindicators	Groen vast/knipperend GPS-lampje, rood/oranje oplaadlampje
Hoofdfuncties	GPS-navigatie, positievolgen, Bluetooth-koppeling
Conformiteit	CE, Richtlijn 2002/96/EG (AEEA)

Veelgestelde vragen - GPS receiver TOMTOM

Hoe zet ik de TomTom GPS-ontvanger aan en uit?

Om aan te zetten, druk ongeveer 1 seconde op de aan/uit-knop. Om uit te zetten, houd dezelfde knop 1 seconde ingedrukt.

Hoe laad ik de batterij van de GPS op?

Gebruik de meegeleverde aanstekeradapter om op te laden in een voertuig, of de netadapter voor een stopcontact. Steek de laadstekker in de achterkant van de ontvanger. Het zijlampje wordt oranje tijdens het opladen en gaat uit wanneer klaar.

Hoe koppel ik de GPS-ontvanger via Bluetooth met mijn PDA of telefoon?

Zorg dat de GPS aan staat. Schakel Bluetooth in op uw apparaat en zoek naar apparaten. Selecteer "Draadloze TomTom GPS". De standaard koppelcode is 0000. Stel een seriële poortverbinding (SPP-profiel) in en selecteer het NMEA-protocol in uw navigatiesoftware.

Wat betekenen de verschillende ledindicatoren?

Het groene vaste GPS-lampje geeft aan dat het apparaat aan is. Knippert het, dan heeft de GPS een satellietsignaal verkregen. Het rode oplaadlampje betekent dat de batterij bijna leeg is; oranje tijdens het opladen; uit wanneer het opladen voltooid is.

Wat is de batterijduur?

Onder normale omstandigheden is de batterijduur ongeveer 10 uur. De volledige laadtijd is minder dan 4 uur.

Wat te doen als de GPS geen satellietsignaal ontvangt?

Plaats de ontvanger op een open plek, bijvoorbeeld op de achterbank van het voertuig als de voorruit thermisch behandeld is. Controleer of hij aan is en wacht enkele minuten. U kunt het apparaat ook resetten door de aan/uit-knop 3 seconden ingedrukt te houden.

Is de GPS-ontvanger bestand tegen water en stof?

Ja, hij is gecertificeerd IP54, wat betekent dat hij bestand is tegen waterspatten en stof, maar niet ondergedompeld mag worden.

Hoe reset ik de TomTom GPS-ontvanger?

Druk op de aan/uit-knop en houd deze ongeveer 3 seconden ingedrukt om het apparaat te resetten.

Kan ik de GPS binnenshuis gebruiken?

Het satellietsignaal is binnenshuis meestal te zwak. Voor optimale ontvangst gebruikt u de ontvanger buiten of bij een raam. Houd er rekening mee dat sommige voorruiten het signaal kunnen blokkeren; plaats de GPS in dat geval op de achterbank.

Wat te doen als het apparaat niet aangaat?

Controleer of de batterij opgeladen is. Sluit het aan op een stroombron (aansteker of netstroom). Als het oplaadlampje niet gaat branden, probeer dan een andere kabel of adapter. Als het probleem aanhoudt, neem contact op met TomTom-ondersteuning.

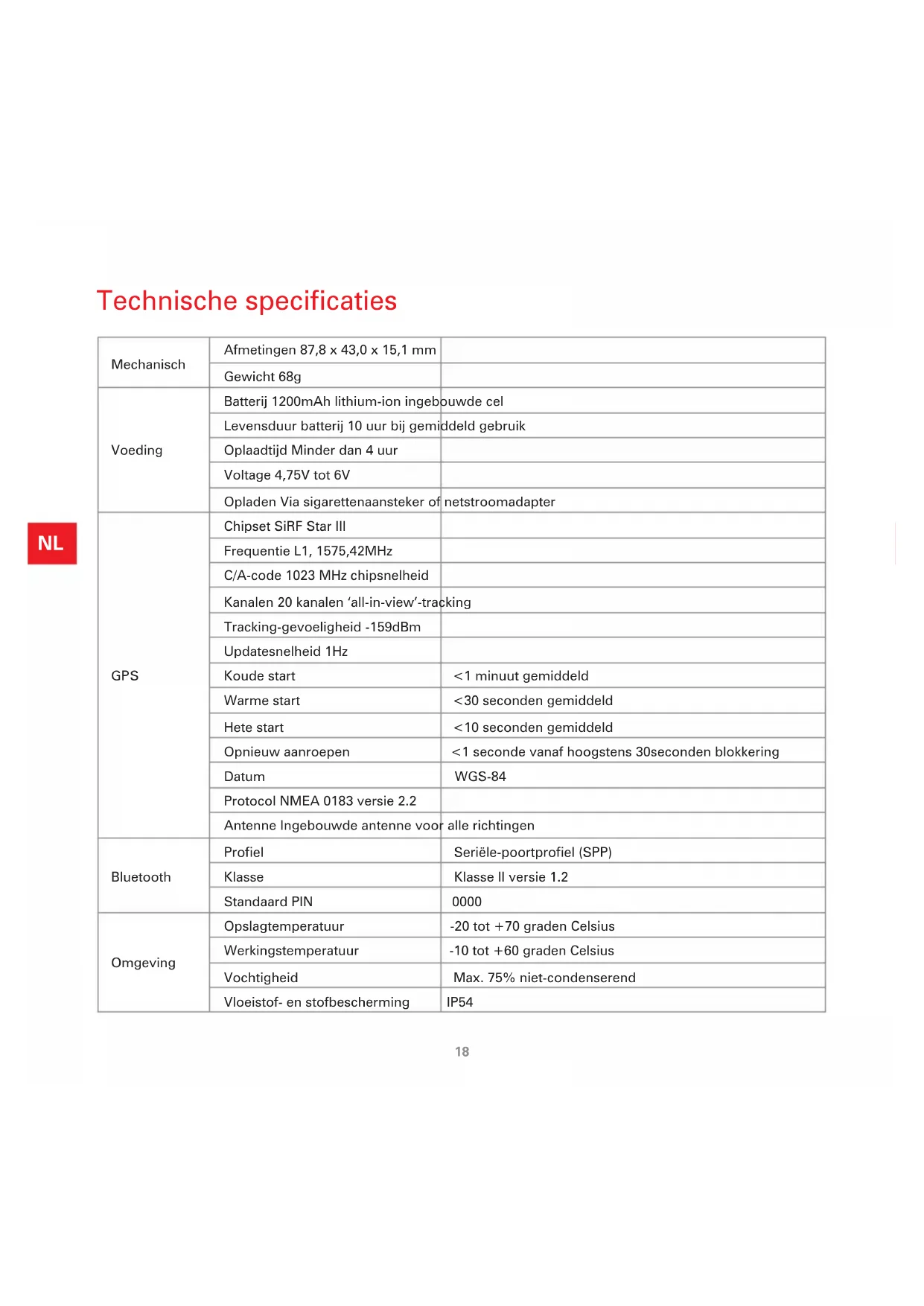

GEBRUIKSAANWIJZING GPS receiver TOMTOM

Mechanisch	Afmetingen 87,8 x 43,0 x 15,1 mm
	Gewicht 68g
Voeding	Batterij 1200mAh lithium-ion ingebouwde cel
	Levensduur batterij 10 uur bij gemiddeld gebruik
	Oplaadtijd Minder dan 4 uur
	Voltage 4,75V tot 6V
	Opladen Via sigarettenaansteker of netstroomadapter
GPS	Chipset SiRF Star III
	Frequentie L1, 1575,42MHz
	C/A-code 1023 MHz chipsnelheid
	Kanalen 20 kanalen 'all-in-view'-tracking
	Tracking-gevoeligheid -159dBm
	Updatesnelheid 1Hz
	Koude start	<1 minuut gemiddeld
	Warme start	<30 seconden gemiddeld
	Hete start	<10 seconden gemiddeld
	Opnieuw aanroepen	<1 seconde vanaf hoogstens 30seconden blokkering
	Datum	WGS-84
	Protocol NMEA 0183 versie 2.2
	Antenne Ingebouwde antenne voor alle richtingen
Bluetooth	Profiel	Seriële-poortprofiel (SPP)
	Klasse	Klasse II versie 1.2
	Standaard PIN	0000
Omgeving	Opslagtemperatuur	-20 tot +70 graden Celsius
	Werkingstemperatuur	-10 tot +60 graden Celsius
	Vochtigheid	Max. 75% niet-condenserend
	Vloeistof- en stofbescherming	IP54

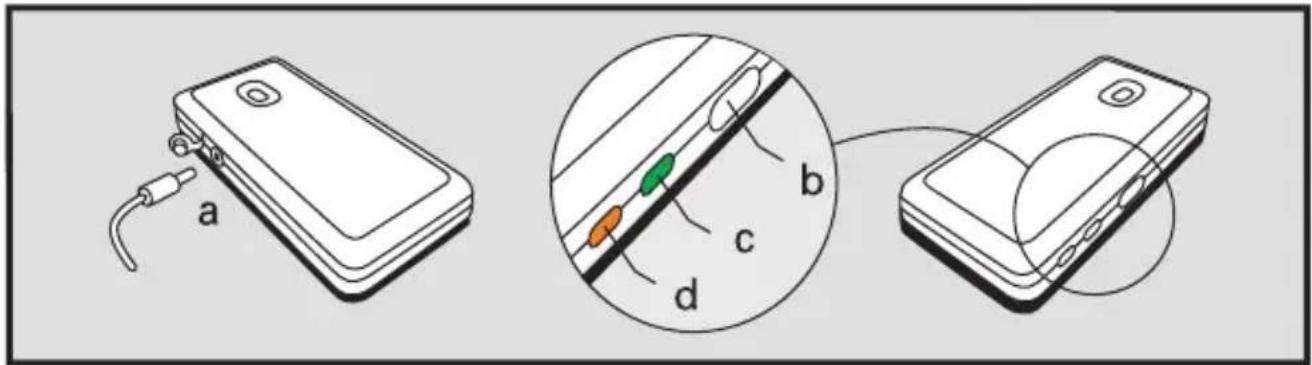

TomTom GPS receiver

a Voeding
b Aan/uitknop
c GPS-indicator
d Oplaadindicator

Aan- en uitzetten

Houd de aan-/uitknop ongeveer 1 seconde ingedrukt om de GPS-ontvanger aan te zetten.

Houd de aan-/uitknop weer 1 seconde ingedrukt om de ontvanger uit te zetten.

GPS-indicator

Zodra de GPS-ontvanger wordt aangezet, licht de GPS-indicator groen op. Als de GPS-ontvanger uw positie heeft bepaald, gaat de indicator knipperen.

Oplaadindicator

Als de oplaadindicator rood oplicht, moet de GPS-ontvanger worden opgeladen. Als de interne batterij wordt opgeladen, licht de indicator oranje op.

Installatie

Verbinding maken met uw PDA of smartphone

Zorg dat de TomTom Wireless GPS-ontvanger aan staat. Zodra u de applicatie TomTom NAVIGATOR 5 of TomTom MOBILE 5 opent, wordt er automatisch verbinding gemaakt met de TomTom Wireless GPS-ontvanger. Is u de GPS aan laat staan en niet met uw apparaat verbindt, zal de ontvanger na 5 minuten automatisch worden uitgeschakeld om de batterij te sparen.

Raadpleeg de Bluetooth-instructies in de documentatie bij uw PDA, smartphone of laptop voor het maken van verbinding. U dient een seriële-poortverbinding tussen de GPS-ontvanger en uw apparaat in te stellen. De GPS-ontvanger zal op uw apparaat als 'TomTom Wireless GPS' worden aangeduid en het GPS-signaal zal worden uitgevoerd als 'GPS serial output[GPS seriële uitvoer]'. Voor meer gebruiksgemak maakt u een vaste Bluetooth-verbinding ('bond') tussen uw apparaat en de GPS-ontvanger. De pairingcode of verbindingscode is 0000. Raadpleeg www.tomtom.com voor de apparaat-specifieke set-up informatie op onze supportpagina's.

Nadat u de Bluetooth-verbinding hebt gemaakt, stelt u de eigenschappen van de software op uw PDA, smartphone of laptop in voor gebruik van het GPS-signaal van de GPS-ontvanger. Raadpleeg de documentatie van uw apparaat en van uw software. Kies het NMEA-protocol.

Houd de aan/uitknop 3 seconden ingedrukt om de GPS-ontvanger te resetten.

Montage

Uw TomTom Wireless GPS-ontvanger kan ook in uw zak of tas worden gebruikt. Zorg bij gebruik in een auto dat het apparaat juist is geplaatst en op zijn plaats blijft, voor een optimale GPS-entvangst. U controleert of de GPS-ontvanger een goed GPS-signaal krijgt door deze stationair met uw PDA of smartphone te testen. Sommige moderne auto's hebben een warmtereflecterende laag in de voorruit. Deze belemmert een goede ontvangst als de GPS-ontvanger op het dashboard wordt geplaatst. Als u geen goed GPS-signaal krijgt, probeer dan de TomTom Wireless GPS-ontvanger bij de achterruit te plaatsen.

Opladen

Om op te laden in de auto steekt u de 5V-stekker van de sigarettenaanstekeradapter in de 5V-aansluiting achter op de ontvanger.

1 Stekker voor in sigarettenaansteker
2 Stekker voor in GPS

AC lader

Gebruik de AC lader om de GPS-ontvanger thuis op te laden. Je kan de adapter van de AC stekker veranderen om hem in het lokale stopcontact te passen.

A GPS-ontvanger stekker
B AC stekker
© adapter voor de USA
D adapter voor Australië
E adapter voor Engeland
F adapter voor Europa

Opladen

Tijdens het opladen licht de oplaadindicator aan de zijkant van de ontvanger oranje op. Wanneer het opladen is voltooid gaat de oranje indicator uit.

Deze apparatuur is conform de eisen van de EU-richtlijnen 99/5/EC (verklaring beschikbaar op www.tomtom.com).

In navolging van richtlijn 2002/96/EG van het Europees Parlement en de Raad betreffende afgedankte elektrische en elektronische apparatuur (AEEA) mag dit elektrische product niet als ongescheiden huisvuil worden weggedaan. Breng dit product terug naar de plaats van aankoop of naar het gemeentelijke afvalinzamelingspunt voor recycling. Kijk voor meer informatie op www.tomtom.com
