Produkttyp	Kabelloser GPS-Empfänger
Marke	TomTom
Modell	GPS-Empfänger
Kategorie	Navigator
Abmessungen	87,8 x 43 x 15,1 mm
Gewicht	68 g
Akku	Integrierter Lithium-Ionen-Akku 1.200 mAh
Akkulaufzeit	10 Stunden unter normalen Bedingungen
Ladezeit	Weniger als 4 Stunden
Spannung	4,75 V bis 6 V
Lademethode	Zigarettenanzünder-Adapter oder Netzteil
GPS-Chip	SiRF Star III
GPS-Frequenz	L1, 1575,42 MHz
Kanäle	20-Kanal-Verfolgung « alle sichtbar »
Empfangsempfindlichkeit	-159 dBm
Aktualisierungsrate	1 Hz
Kaltstart	<1 Minute typisch
Warmstart	<30 Sekunden typisch
Heißstart	<10 Sekunden typisch
Wiedererfassungszeit	<1 Sekunde nach max. 30 Sekunden Signalverlust
Antenne	Integrierte omnidirektionale Antenne
Bluetooth	Klasse II Version 1.2, serielles Port-Profil
Standard-Bluetooth-PIN	0000
Lagertemperatur	-20 bis +70 °C
Betriebstemperatur	-10 bis +60 °C
Luftfeuchtigkeit	Bis zu 75 % ohne Kondensation
Schutzart	IP54
Datenprotokoll	NMEA 0183 Version 2.2
Leuchtanzeigen	Grüne GPS-LED dauernd/blinkend, rote/orange Lade-LED
Hauptfunktionen	GPS-Navigation, Positionsverfolgung, Bluetooth-Kopplung
Konformität	CE, Richtlinie 2002/96/EG (WEEE)

Häufig gestellte Fragen - GPS receiver TOMTOM

Wie schalte ich den TomTom GPS-Empfänger ein und aus?

Zum Einschalten drücken Sie die Ein-/Aus-Taste etwa 1 Sekunde lang. Zum Ausschalten halten Sie dieselbe Taste 1 Sekunde lang gedrückt.

Wie lade ich den GPS-Akku auf?

Verwenden Sie den mitgelieferten Zigarettenanzünder-Adapter zum Aufladen im Fahrzeug oder das Netzteil für eine Haushaltssteckdose. Schließen Sie den Ladestecker an der Rückseite des Empfängers an. Die seitliche Anzeige leuchtet orange während des Ladens und erlischt, wenn der Vorgang abgeschlossen ist.

Wie kopple ich den GPS-Empfänger über Bluetooth mit meinem PDA oder Telefon?

Stellen Sie sicher, dass das GPS eingeschaltet ist. Aktivieren Sie Bluetooth auf Ihrem Gerät und suchen Sie nach Geräten. Wählen Sie "Kabelloser TomTom GPS-Empfänger". Der standardmäßige Kopplungscode ist 0000. Richten Sie eine serielle Portverbindung (SPP-Profil) ein und wählen Sie das NMEA-Protokoll in Ihrer Navigationssoftware.

Was bedeuten die verschiedenen Leuchtanzeigen?

Die grüne GPS-LED leuchtet dauerhaft, wenn das Gerät eingeschaltet ist. Blinkt sie, hat das GPS ein Satellitensignal erfasst. Die rote Lade-LED zeigt einen schwachen Akku an; orange während des Ladens; erlischt, wenn der Ladevorgang abgeschlossen ist.

Wie lange hält der Akku?

Unter normalen Bedingungen beträgt die Akkulaufzeit etwa 10 Stunden. Die vollständige Ladezeit beträgt weniger als 4 Stunden.

Was tun, wenn das GPS kein Satellitensignal empfängt?

Platzieren Sie den Empfänger an einem freien Ort, z. B. auf der hinteren Ablage des Fahrzeugs, wenn die Windschutzscheibe wärmebehandelt ist. Überprüfen Sie, ob er eingeschaltet ist, und warten Sie einige Minuten. Sie können das Gerät auch zurücksetzen, indem Sie die Ein-/Aus-Taste 3 Sekunden lang gedrückt halten.

Ist der GPS-Empfänger wasser- und staubdicht?

Ja, er ist nach IP54 zertifiziert, was bedeutet, dass er gegen Spritzwasser und Staub geschützt ist, aber nicht eingetaucht werden darf.

Wie setze ich den TomTom GPS-Empfänger zurück?

Drücken und halten Sie die Ein-/Aus-Taste etwa 3 Sekunden lang, um das Gerät zurückzusetzen.

Kann ich das GPS im Innenbereich verwenden?

Das Satellitensignal ist in Innenräumen normalerweise zu schwach. Für optimalen Empfang verwenden Sie den Empfänger im Freien oder in der Nähe eines Fensters. Beachten Sie, dass einige Windschutzscheiben das Signal blockieren können; in diesem Fall platzieren Sie das GPS auf der hinteren Ablage.

Was tun, wenn sich das Gerät nicht einschalten lässt?

Überprüfen Sie, ob der Akku geladen ist. Schließen Sie es an eine Stromquelle an (Zigarettenanzünder oder Netzsteckdose). Wenn die Lade-LED nicht leuchtet, versuchen Sie ein anderes Kabel oder einen anderen Adapter. Wenn das Problem weiterhin besteht, wenden Sie sich an den TomTom-Support.

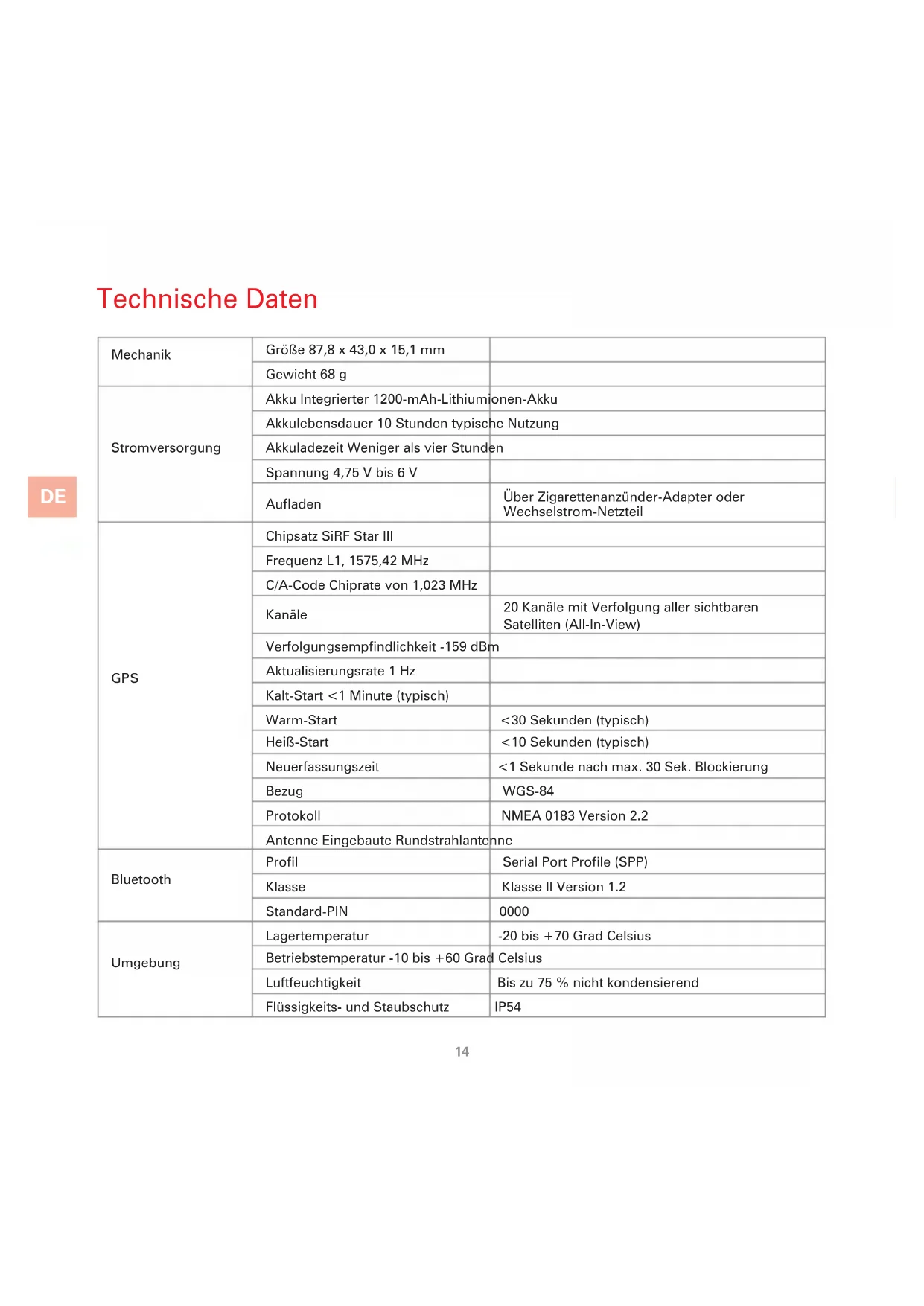

BEDIENUNGSANLEITUNG GPS receiver TOMTOM

Mechanik	Größe 87,8 x 43,0 x 15,1 mm
	Gewicht 68 g
Stromversorgung	Akku Integrierter 1200-mAh-Lithiumionen-Akku
	Akkulebensdauer 10 Stunden typische Nutzung
	Akkuladezeit Weniger als vier Stunden
	Spannung 4,75 V bis 6 V
	Aufladen	Über Zigarettenanzünder-Adapter oder Wechselstrom-Netzteil
GPS	Chipsatz SiRF Star III
	Frequenz L1, 1575,42 MHz
	C/A-Code Chiprate von 1,023 MHz
	Kanäle	20 Kanäle mit Verfolgung aller sichtbaren Satelliten (All-In-View)
	Verfolgungsempfindlichkeit -159 dBm
	Aktualisierungsrate 1 Hz
	Kalt-Start <1 Minute (typisch)
	Warm-Start	<30 Sekunden (typisch)
	Heiß-Start	<10 Sekunden (typisch)
	Neuerfassungszeit	<1 Sekunde nach max. 30 Sek. Blockierung
	Bezug	WGS-84
	Protokoll	NMEA 0183 Version 2.2
	Antenne Eingebaute Rundstrahlantenne
Bluetooth	Profil	Serial Port Profile (SPP)
	Klasse	Klasse II Version 1.2
	Standard-PIN	0000
Umgebung	Lagertemperatur	-20 bis +70 Grad Celsius
	Betriebstemperatur -10 bis +60 Grad	Celsius
	Luftfeuchtigkeit	Bis zu 75 % nicht kondensierend
	Flüssigkeits- und Staubschutz	IP54

TomTom GPS receiver

a Stromversorgung
b Ein-/Aus-Taste
c GPS-Anzeiger
d Lade-Anzeiger

Ein- und Ausschalten

Um den GPS-Empfänger einzuschalten, drücken Sie eine Sekunde lang auf die Ein/Aus-Taste.

Um den Empfänger auszuschalten, drücken Sie eine Sekunde lang auf die Ein/Aus-Taste.

GPS-Anzeiger

Der GPS-Anzeiger leuchtet beim Einschalten grün auf. Sobald der GPS-Empfänger Ihren Standort ermittelt hat („Positionsbestimmung“), beginnt der Anzeiger, ständig zu blinken.

Lade-Anzeiger

Wenn der GPS-Empfänger aufgeladen werden muss, leuchtet der Lade-Anzeiger weiterhin rot auf. Wenn der interne Akku aufgeladen wird, leuchtet der Anzeiger orange auf.

Einrichten des Systems

Herstellen einer Verbindung zum PDA oder Smartphone

Stellen Sie sicher, dass der TomTom Wireless GPS-Empfänger eingeschaltet ist. Wenn Sie die Anwendung TomTom NAVIGATOR 5 oder TomTom MOBILE 5 öffnen, wird automatisch eine Verbindung zum TomTom Wireless GPS-Empfänger hergestellt. Wenn Sie das GPS eingeschaltet lassen und nicht ans Gerät anschließen, wird es nach 5 Minuten automatisch ausgeschaltet, um die Batterielebensdauer zu verlängern.

Bitte befolgen Sie die Anweisungen zum Einrichten der Bluetooth-Verbindung in der Dokumentation, die mit Ihrem PDA, Smartphone oder Laptop geliefert wurde. Sie müssen eine serielle Verbindung zwischen dem GPS-Empfänger und Ihrem Gerät herstellen. Der GPS-Empfänger wird von Ihrem Gerät als „TomTom Wireless GPS MkII“ wahrgenommen und das GPS-Signal wird auf den „GPS serial output“ (seriellen GPS-Ausgang) übertragen. Um eine einfache Verwendung sicherzustellen, erstellen Sie eine Bluetooth-Paarung zwischen Ihrem Gerät und dem GPS-Empfänger. Der Paarungscode lautet 0000. Informationen zum Einrichten spezieller Geräte finden Sie auf unseren Support-Seiten unter http://www.tomtom.com.

Nachdem Sie die Bluetooth-Verbindung eingerichtet haben, müssen Sie die Eigenschaften der Software auf Ihrem PDA, Smartphone oder Laptop für die Verwendung des GPS-Signals des GPS-Empfängers ändern. Näheres finden Sie in der Dokumentation des Geräts und der Software. Wählen Sie das NMEA-Protokoll.

Drücken Sie 3 Sekunden lang auf die Ein/Aus-Taste, um Empfänger zurückzusetzen.

Befestigung

Der TomTom Wireless GPS-Empfänger kann sich während der Verwendung in der Jacken- oder Hosentasche befinden. Wenn er in einem Fahrzeug verwendet wird, stellen Sie bitte sicher, dass er für den optimalen Empfang des GPS-Signals richtig angeordnet und gesichert wird. Sie können sicherstellen, dass der GPS-Empfänger das GPS-Signal richtig empfängt, indem Sie ihn stationär mit Ihrem PDA oder Smartphone testen. Beachten Sie, dass viele moderne Fahrzeuge über eine wärmereflektierende Abschirmung in der Windschutzscheibe verfügen, die bei der Anbringung des Empfängers am Armaturenbrett einen guten Empfang verhindert. Wenn es Probleme mit dem Empfang von GPS-Signalen gibt, befestigen Sie den TomTom Wireless GPS-Empfänger hinter der Heckscheibe.

Aufladen

Um den Empfänger im Fahrzeug aufzuladen, stecken Sie den 5-V-Stecker des Zigarettenanzünder-Adapters in den 5-V-Anschluss an der Rückseite des Empfängers.

1 Zigarettenanzünder-Stecker
2 GPS-Empfänger-Stecker

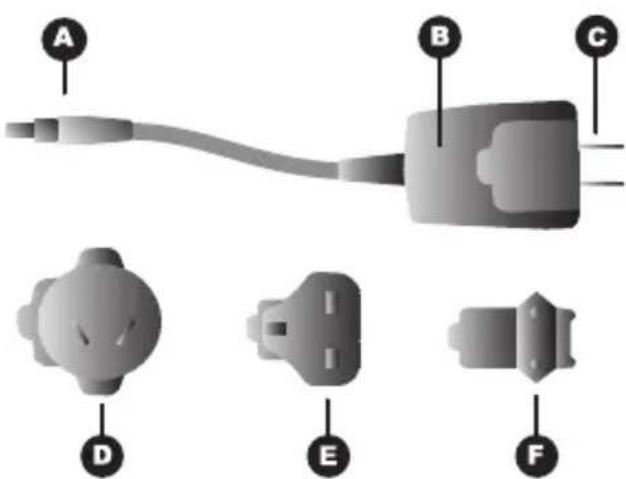

Laden Sie den GPS-Empfänger zu Hause mit dem Netzladegerät auf. Der Netzstecker lässt sich über die Adapter an die jeweilige Steckdose anschließen.

A GPS-Empfänger-Stecker
B Netzstecker
C Adapter für die USA
D Adapter für Australien
E Adapter für GB
F Adapter für Europa (außer GB)

Aufladen

Der Lade-Anzeiger an der Seite des Empfängers leuchtet während des Ladens orange auf. Nach Abschluss des Ladevorgangs schaltet sich der orangefarbene Anzeiger aus.

Technische specificaties

Diese Ausrüstung erfüllt die wesentlichen Anforderungen der EU-Richtlinie 99/5/EC (Erklärung verfügbar unter www.tomtom.com).

In Übereinstimmung mit der Richtlinie 2002/96/EG des Europäischen Parlaments und des Rates über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt entsorgen möchten, bringen Sie es bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde. Weitere Informationen hierzu finden Sie unter www.tomtom.com
