MANUAL DE USUARIO GPS receiver TOMTOM

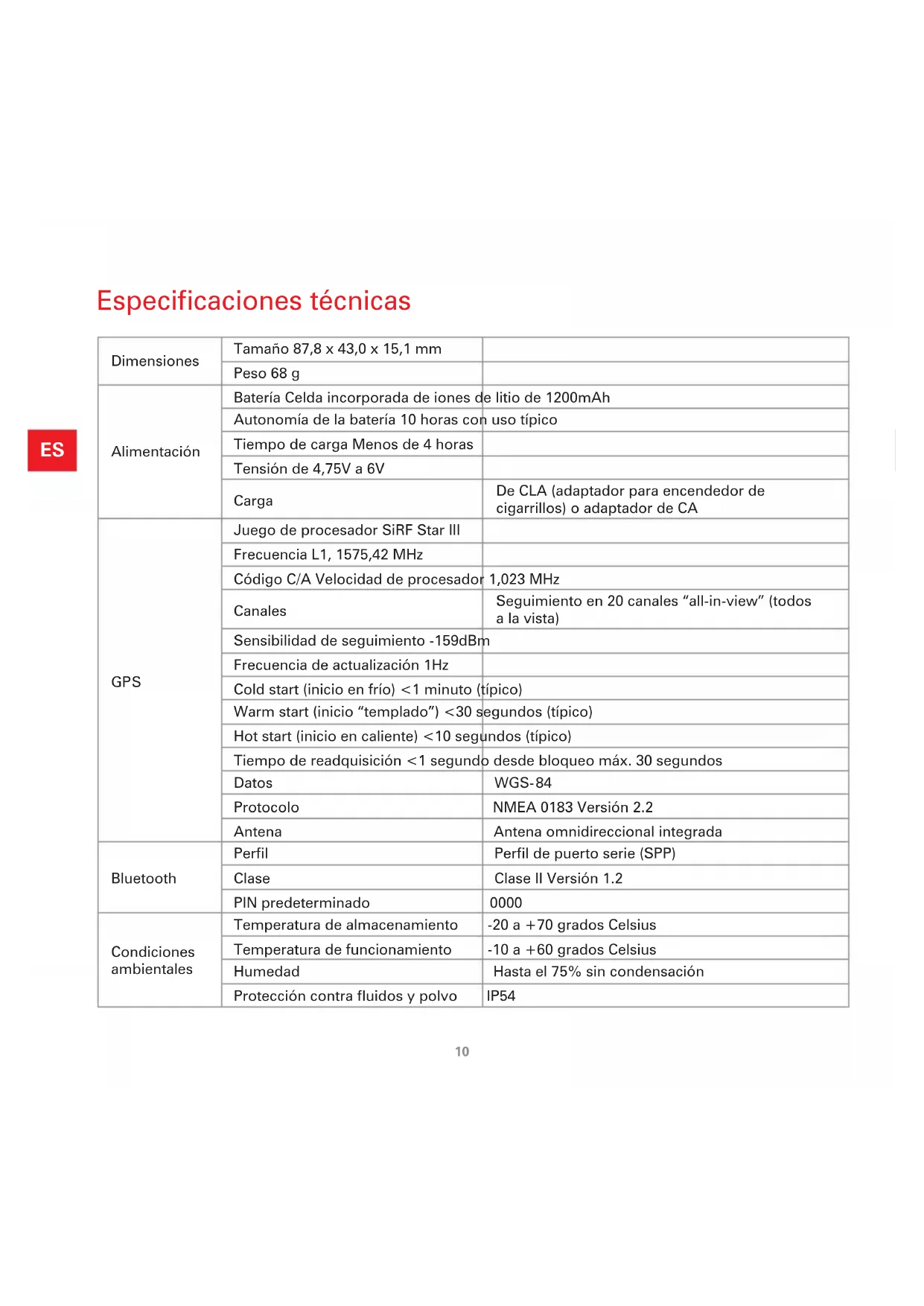

Especificaciones técnicas

Dimensiones	Tamaño 87,8 x 43,0 x 15,1 mm
	Peso 68 g
Alimentación	Batería Celda incorporada de iones de litio de 1200mAh
	Autonomía de la batería 10 horas con uso típico
	Tiempo de carga Menos de 4 horas
	Tensión de 4,75V a 6V
	Carga	De CLA (adaptador para encendedor de cigarrillos) o adaptador de CA
GPS	Juego de procesador SiRF Star III
	Frecuencia L1, 1575,42 MHz
	Código C/A Velocidad de procesador	1,023 MHz
	Canales	Seguimiento en 20 canales “all-in-view” (todos a la vista)
	Sensibilidad de seguimiento -159dBm
	Frecuencia de actualización 1Hz
	Cold start (inicio en frío) <1 minuto (típico)
	Warm start (inicio “templado”) <30 segundos (típico)
	Hot start (inicio en caliente) <10 segundos (típico)
	Tiempo de readquisición <1 segundo desde bloqueo máx. 30 segundos
	Datos	WGS-84
	Protocolo	NMEA 0183 Versión 2.2
	Antena	Antena omnidireccional integrada
Bluetooth	Perfil	Perfil de puerto serie (SPP)
	Clase	Clase II Versión 1.2
	PIN predeterminado	0000
Condiciones ambientales	Temperatura de almacenamiento	-20 a +70 grados Celsius
	Temperatura de funcionamiento	-10 a +60 grados Celsius
	Humedad	Hasta el 75% sin condensación
	Protección contra fluidos y polvo	IP54

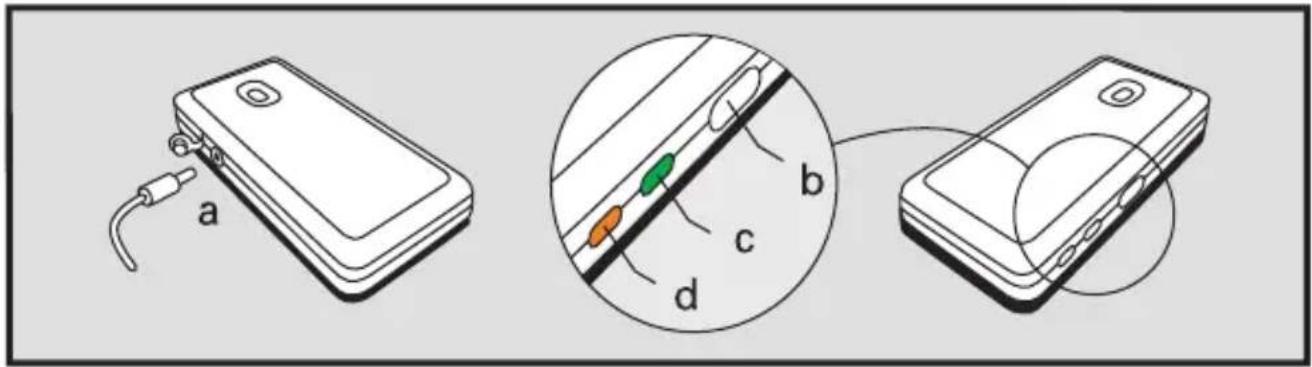

TomTom GPS receiver

a b c d

a Fuente de alimentación
b Botón de activación/ desactivación
c Indicador de GPS d Indicador de carga

Encendido y apagado

Para encender el receptor, mantenga pulsado el botón de alimentación durante aproximadamente un segundo.

Para apagar el receptor, pulse el botón de alimentación durante un segundo.

Indicador de GPS

Cuando está encendido, el indicador de GPS se ilumina en color verde. Una vez que el receptor de GPS haya determinado su posición ("disponga de un ajuste"), el indicador comenzará a parpadear continuamente.

Indicador de carga

Si es preciso cargar el receptor de GPS, el indicador de carga permanecerá en color rojo. Cuando la batería interna se esté cargando, el indicador cambiará a naranja.

Instalación

Establecimiento de una conexión con el PDA o smartphone

Asegúrese de que el receptor TomTom Wireless GPS está encendido. Al abrir la aplicación TomTom NAVIGATOR 5 o TomTom MOBILE 5, se establecerá automáticamente una conexión con el receptor TomTom Wireless GPS Mk II. Si deja el GPS encendido y no lo conecta al dispositivo, se apagará automáticamente en 5 minutos para ahorrar batería.

Consulte las instrucciones de configuración de la conexión Bluetooth que figuran en la documentación del PDA, teléfono inteligente u ordenador portátil. Deberá establecer una conexión de puerto serie entre el receptor de GPS y el dispositivo que utilice. El receptor de GPS se identificará en el dispositivo como "TomTom Wireless GPS MkII" y su señal GPS saldrá por su puerto serie GPS ("GPS serial output"). Para mayor comodidad, cree un enlace Bluetooth entre el dispositivo y el receptor de GPS. El código de emparejamiento es 0000. Consulte la información para configuración de dispositivos específicos en las páginas de soporte de www.tomtom.com.

Una vez establecida la conexión Bluetooth, deberá modificar las propiedades del software en el PDA, teléfono inteligente u ordenador portátil para utilizar la señal GPS procedente del receptor de GPS. Consulte la documentación del dispositivo y el software. Elija el protocolo NMEA.

Manténgalo pulsado el botón de alimentación tres segundos para reiniciarlo.

Montaje

El receptor TomTom Wireless GPS puede usarse mientras se encuentra en un bolsillo o un bolso. Cuando lo use en el coche, asegúrese de que lo sitúa correctamente para lograr una recepción óptima de la señal de GPS y que no se mueva. Puede asegurarse de que el receptor de GPS obtiene una señal de GPS correcta probándolo mientras está parado con su PDA o smartphone. Tenga en cuenta que muchos vehículos modernos disponen de un dispositivo de refracción térmica integrado en el parabrisas que impide la recepción correcta si el receptor de GPS se sitúa en el salpicadero. Si tiene problemas para obtener una señal de GPS, pruebe a colocar el receptor TomTom Wireless GPS debajo del cristal de la ventana posterior.

Carga

Para cargar la batería en el automóvil, introduzca el conector de 5 V del adaptador para encendedor de cigarrillos en el conector hembra de 5 V situado en la parte posterior del receptor.

1 Conector de CLA (adaptador para encendedor de cigarrillos)
2 Conector para receptor de GPS

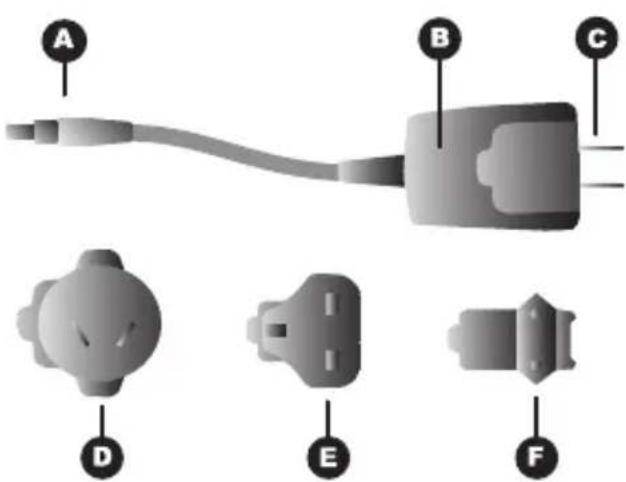

Utilice el cargador de CA para cargar el receptor de GPS en casa. Puede modificar el adaptador del conector de CA para que se ajuste al punto de su fuente de alimentación local.

A Conector para receptor de GPS
B Conector de CA
© Adaptador para EE.UU.
D Adaptador para Australia
E Adaptador para el Reino Unido
F Adaptador para el resto de Europa

A B C D E F

Carga

Durante la carga, el indicador de carga situado en el lateral del receptor se encenderá en color naranja. Cuando finalice la carga, se apagará el indicador naranja.

Technische Daten

Este equipo cumple con los requisitos esenciales de la Directiva 99/5/EC de la EU (declaración disponible en www.tomtom.com).

De conformidad con la Directiva 2002/96/CE de la UE sobre residuos de aparatos eléctricos y electrónicos (RAEE), este producto eléctrico no puede desecharse con el resto de residuos no clasificados. Deshágase de este producto devolviéndolo al punto de venta o a un punto de recogida municipal para su reciclaje. Si desea más información, visite www.tomtom.com
