| Typ produktu | Bezprzewodowy odbiornik GPS |
| Marka | TomTom |
| Model | GPS receiver |
| Kategoria | Nawigator |
| Wymiary | 87,8 x 43 x 15,1 mm |
| Waga | 68 g |
| Bateria | Wbudowany akumulator litowo-jonowy 1200 mAh |
| Czas pracy baterii | 10 godzin w normalnych warunkach |
| Czas ładowania | Mniej niż 4 godziny |
| Napięcie | 4,75 V do 6 V |
| Metoda ładowania | Zapalniczka samochodowa lub zasilacz sieciowy |
| Układ GPS | SiRF Star III |
| Częstotliwość GPS | L1, 1575,42 MHz |
| Kanały | Śledzenie 20 kanałów "wszystkie widoczne" |
| Czułość śledzenia | -159 dBm |
| Częstotliwość aktualizacji | 1 Hz |
| Zimny start | <1 minuta zazwyczaj |
| Ciepły start | <30 sekund zazwyczaj |
| Gorący start | <10 sekund zazwyczaj |
| Czas ponownego przechwytywania | <1 sekunda z maksymalnej blokady 30 sekund |
| Antena | Wbudowana antena dookólna |
| Bluetooth | Klasa II wersja 1.2, profil portu szeregowego |
| Domyślny kod PIN Bluetooth | 0000 |
| Temperatura przechowywania | -20 do +70°C |
| Temperatura robocza | -10 do +60°C |
| Wilgotność | Do 75% bez kondensacji |
| Stopień ochrony | IP54 |
| Protokół danych | NMEA 0183 wersja 2.2 |
| Wskaźniki świetlne | Stała/migająca zielona dioda GPS, czerwona/pomarańczowa dioda ładowania |
| Główne funkcje | Nawigacja GPS, śledzenie pozycji, łączenie przez Bluetooth |
| Zgodność | CE, Dyrektywa 2002/96/WE (WEEE) |
Często zadawane pytania - GPS receiver TOMTOM
Pytania użytkowników dotyczące GPS receiver TOMTOM
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Przeglądarka w formacie PDF za darmo! Znajdź swoją instrukcję GPS receiver - TOMTOM i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. GPS receiver marki TOMTOM.

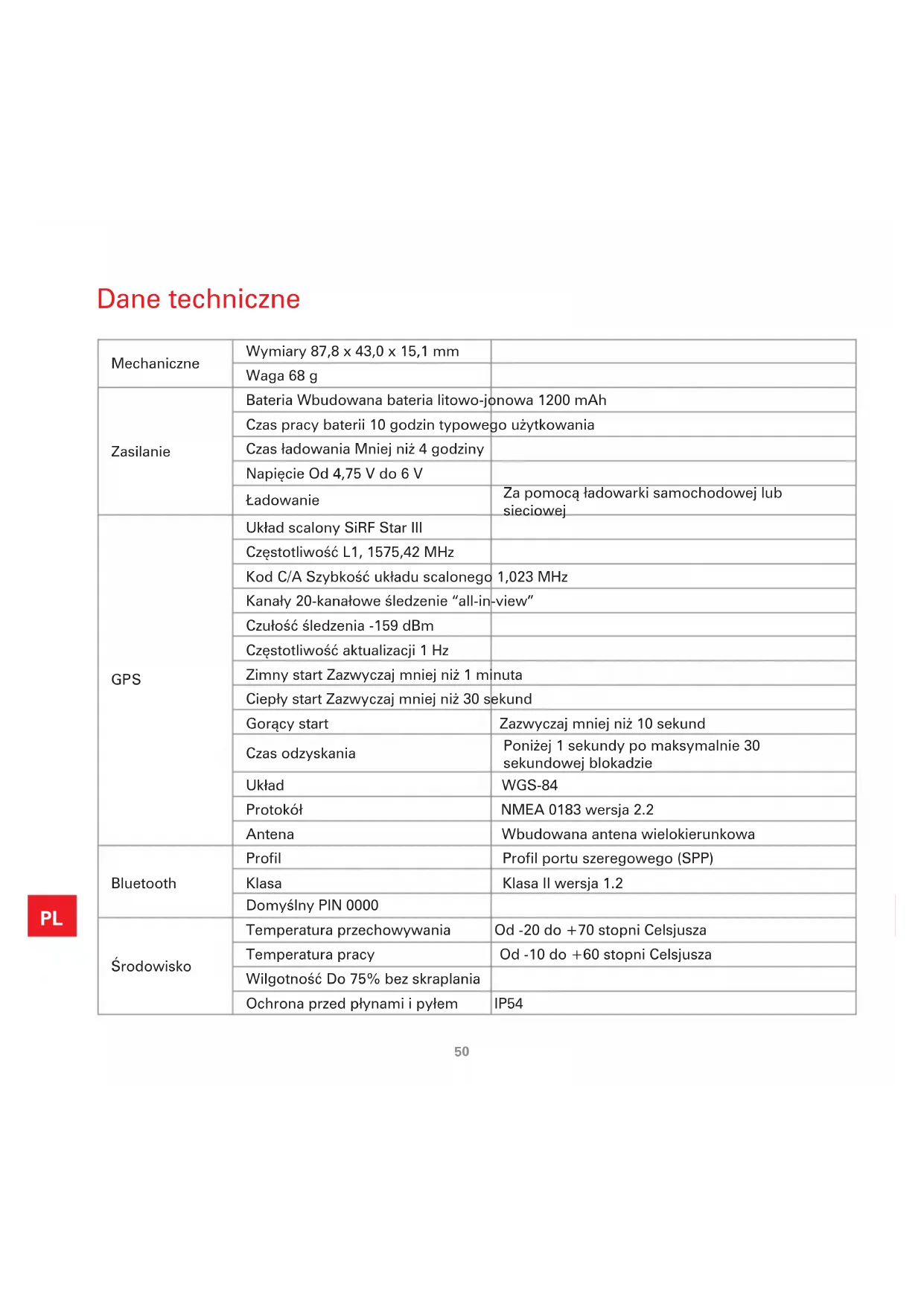

INSTRUKCJA OBSŁUGI GPS receiver TOMTOM
| Mechaniczne | Wymiary 87,8 x 43,0 x 15,1 mm | |
| Waga 68 g | ||
| Zasilanie | Bateria Wbudowana bateria litowo-jonowa 1200 mAh | |
| Czas pracy baterii 10 godzin typowego użytkowania | ||
| Czas ładowania Mniej niż 4 godziny | ||
| Napięcie Od 4,75 V do 6 V | ||
| Ładowanie | Za pomocą ładowarki samochodowej lub sieciowej | |
| GPS | Układ scalony SiRF Star III | |
| Częstotliwość L1, 1575,42 MHz | ||
| Kod C/A Szybkość układu scalonego | 1,023 MHz | |
| Kanały 20-kanałowe śledzenie “all-in-view” | ||
| Czułość śledzenia -159 dBm | ||
| Częstotliwość aktualizacji 1 Hz | ||
| Zimny start Zazwyczaj mniej niż 1 minuta | ||
| Ciepły start Zazwyczaj mniej niż 30 sekund | ||
| Gorący start | Zazwyczaj mniej niż 10 sekund | |
| Czas odzyskania | Poniżej 1 sekundy po maksymalnie 30 sekundowej blokadzie | |
| Układ | WGS-84 | |
| Protokół | NMEA 0183 wersja 2.2 | |
| Antena | Wbudowana antena wielokierunkowa | |
| Bluetooth | Profil | Profil portu szeregowego (SPP) |
| Klasa | Klasa II wersja 1.2 | |
| Domyślny PIN 0000 | ||
| Środowisko | Temperatura przechowywania | Od -20 do +70 stopni Celsjusza |
| Temperatura pracy | Od -10 do +60 stopni Celsjusza | |
| Wilgotność Do 75% bez skraplania | ||
| Ochrona przed płynami i pyłem | IP54 | |

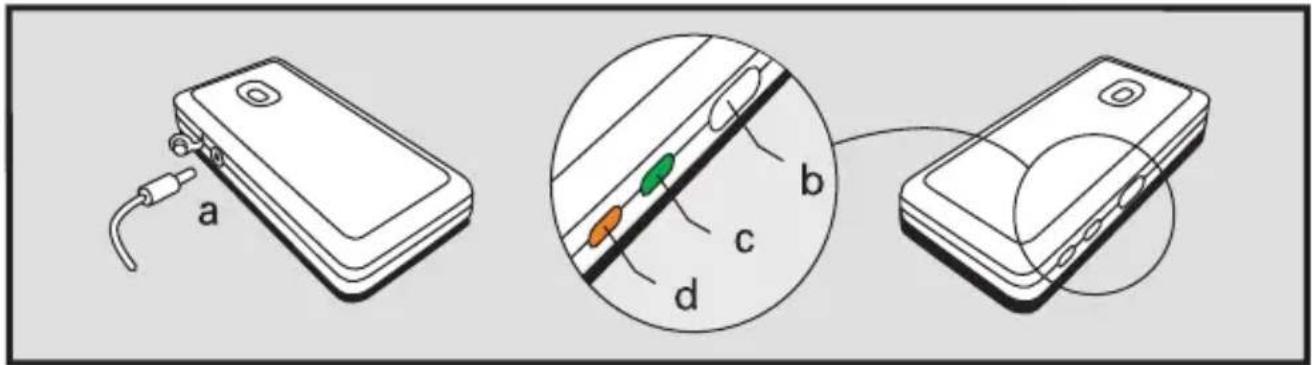

Odbiornik GPS
a Źródło zasilania
b Przycisk zasilania (on/off)
c Wskaźnik GPS
d Wskaźnik
ładowania
Włączanie i wyłączanie
Aby wyłączyć lub wyłączyć odbiornik GPS, naciśnij i przytrzymaj przez 1 sekundę przycisk zasilania.
Wskaźnik GPS
Po włączeniu wskaźnik GPS świeci się na zielono. Po ustaleniu przez odbiornik GPS aktualnej pozycji ("uzyskaniu namiaru") wskaźnik cały czas miga.
Wskaźnik ładowania
Jeśli odbiornik GPS wymaga naładowania, wskaźnik ładowania świeci się na czerwono. Gdy bateria wewnętrzna jest ładowana, wskaźnik świeci się na pomarańczowo.
Konfiguracja
Konfiguracja połączenia z urządzeniem PDA lub telefonem Smartphone
Upewnij się, że bezprzewodowy odbiornik GPS TomTom jest włączony. Po uruchomieniu aplikacji TomTom NAVIGATOR 5 lub TomTom MOBILE 5 automatycznie zostanie nawiązane połączenie z bezprzewodowym odbiornikiem GPS TomTom. Jeśli zostawisz odbiornik GPS włączony i nie podłączysz go do urządzenia, wyłączy się on automatycznie po 5 minutach, aby oszczędzać energię baterii.
Skorzystaj z instrukcji konfiguracji połączenia Bluetooth znajdującej się w dokumentacji dołączonej do urządzenia PDA, telefonu Smartphone lub laptopa. Konieczne będzie skonfigurowanie połączenia pomiędzy odbiornikiem GPS i urządzeniem przez port szeregowy. Odbiornik GPS pojawi się dla urządzenia jako "bezprzewodowy GPS TomTom", a jego sygnał GPS będzie przekazywany na "wyjście szeregowe GPS". Aby zapewnić wygodę korzystania, utwórz połączenie Bluetooth pomiędzy urządzeniem i odbiornikiem GPS. Kod parowania to 0000. Sprawdź informacje na temat konfiguracji danego urządzenia na naszych stronach pomocy pod adresem HYPERLINK "http://www.tomtom.com" www.tomtom.com.
Po skonfigurowaniu połączenia Bluetooth konieczna będzie zmiana ustawień oprogramowania urządzenia PDA, telefonu Smartphone lub laptoga, aby korzystało ono z sygnału GPS z odbiornika GPS. Skorzystaj z dokumentacji posiadanego urządzenia i oprogramowania. Wybierz protokół NMEA.
Naciśnij i przytrzymaj przez 3 sekundy przycisk zasilania, aby wykonać reset.
Montaż
Bezprzewodowego odbiornika GPS TomTom możesz używać, gdy znajduje się on w kieszeni lub torbie. Korzystając z odbiornika w samochodzie umieść go w taki sposób, aby odbiór sygnału GPS był optymalny, a odbiornik nie przemieszczał się. Możesz upewnić się, czy odbiornik GPS otrzymuje prawidłowy sygnał GPS, testując go podczas postoju za pomocą urządzenia PDA lub telefonu Smartphone. Pamiętaj, że szyba przednia wielu nowoczesnych samochodów jest wyposażona w warstwę odbijającą ciepło, która może spowodować nieprawidłowy odbiór, gdy odbiornik GPS znajduje się na desce rozdzielczej. Jeśli wystąpią problemy z odbiorem sygnału GPS, spróbuj umieścić bezprzewodowy odbiornik GPS TomTom przy tylnej szybie.
Ładowarka samochodowa
Aby naładować odbiornik w samochodzie, włóż wtyczkę 5 V ładowarki samochodowej do złącza 5 V znajdującego się z tyłu odbiornika.
1 Wtyczka ładowarki samochodowej
2 Wtyczka odbiornika GPS
Ładowarka sieciowa
Użyj ładowarki sieciowej do ładowania odbiornika GPS w domu. Możesz zmienić adapter wtyczki ładowarki sieciowej, aby podłączyć ją do gniazda elektrycznego w lokalnie obowiązującym standardzie.
A Wtyczka odbiornika GPS
B Wtyczka ładowarki sieciowej
© Adapter dla Stanów Zjednoczonych
D Adapter dla Australii
E Adapter dla Wielkiej Brytanii
F Adapter dla pozostałej części Europy
Podczas ładowania wskaźnik ładowania znajdujący się z boku odbiornika świeci się na pomarańczowo. Po zakończeniu ładowania pomarańczowy wskaźnik zgaśnie.
Műszaki adatok
Sprzęt ten jest zgodny z podstawowymi wymaganiami Dyrektywy UE 99/5/EC (deklarację można pobrać ze strony internetowej www.tomtom.com).
Zgodnie z Dyrektywą Nr 2002/96/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE), niniejszego produktu elektrycznego nie wolno usuwać jako nie posortowanego odpadu komunalnego. Prosimy o usuniecie niniejszego produktu poprzez jego zwrot do punktu zakupu lub oddanie do miejscowego komunalnego punktu zbiórki odpadów przeznaczonych do recyklingu. W celu uzyskania bliższych informacji prosimy o przejście na stronę www.tomtom.com
