Produkttyp	Trådlös GPS-mottagare
Varumärke	TomTom
Modell	GPS-mottagare
Kategori	Navigatör
Mått	87,8 x 43 x 15,1 mm
Vikt	68 g
Batteri	Inbyggd litiumjoncell 1 200 mAh
Batteritid	10 timmar under normala förhållanden
Laddningstid	Mindre än 4 timmar
Spänning	4,75 V till 6 V
Laddningsmetod	Cigarettändaradapter eller väggadapter
GPS-chip	SiRF Star III
GPS-frekvens	L1, 1575,42 MHz
Kanaler	Spårning av 20 kanaler "alla synliga"
Spårningskänslighet	-159 dBm
Uppdateringshastighet	1 Hz
Kallstart	<1 minut typiskt
Varmstart	<30 sekunder typiskt
Hetstart	<10 sekunder typiskt
Återfångningstid	<1 sekund från max 30 sekunders blockering
Antenn	Inbyggd rundstrålande antenn
Bluetooth	Klass II version 1.2, serieportprofil
Standard Bluetooth PIN-kod	0000
Förvaringstemperatur	-20 till +70 °C
Drifttemperatur	-10 till +60 °C
Fuktighet	Upp till 75 % utan kondensation
Skyddsklass	IP54
Dataprotokoll	NMEA 0183 version 2.2
Ljusindikatorer	Fast/blinkande grön GPS-indikator, röd/orange laddningsindikator
Huvudfunktioner	GPS-navigering, positionsspårning, Bluetooth-koppling
Överensstämmelse	CE, direktiv 2002/96/EG (WEEE)

Vanliga frågor - GPS receiver TOMTOM

Hur slår man på och stänger av TomTom GPS-mottagaren?

För att slå på, tryck på strömknappen i cirka 1 sekund. För att stänga av, håll samma knapp intryckt i 1 sekund.

Hur laddar man GPS-batteriet?

Använd den medföljande cigarettändaradaptern för laddning i ett fordon, eller väggadaptern för ett hemuttag. Anslut laddkontakten på baksidan av mottagaren. Sidolampan blir orange under laddning och släcks när den är klar.

Hur parkopplar jag GPS-mottagaren via Bluetooth med min PDA eller telefon?

Se till att GPS:en är påslagen. På din enhet, aktivera Bluetooth och sök efter enheter. Välj "Trådlös GPS TomTom". Standard parkopplingskod är 0000. Konfigurera en serieportanslutning (SPP-profil) och välj NMEA-protokoll i din navigeringsprogramvara.

Vad betyder de olika ljusindikatorerna?

Den fasta gröna GPS-indikatorn visar att enheten är påslagen. Om den blinkar har GPS:en fångat en satellitsignal. Den röda laddningsindikatorn betyder låg batterinivå; orange under laddning; släckt när laddningen är klar.

Vad är batteritiden?

Under normala förhållanden är batteritiden cirka 10 timmar. Full laddningstid är mindre än 4 timmar.

Vad gör jag om GPS:en inte fångar någon satellitsignal?

Placera mottagaren på en öppen plats, till exempel på instrumentbrädan om vindrutan är värmebehandlad. Kontrollera att den är påslagen och vänta några minuter. Du kan också återställa enheten genom att hålla strömknappen intryckt i 3 sekunder.

Är GPS-mottagaren vatten- och dammtålig?

Ja, den är certifierad IP54, vilket innebär att den tål vattenstänk och damm, men får inte sänkas ner i vatten.

Hur återställer jag TomTom GPS-mottagaren?

Tryck på strömknappen och håll den intryckt i cirka 3 sekunder för att återställa enheten.

Kan jag använda GPS:en inomhus?

Satellitsignalen är vanligtvis för svag inomhus. För bästa mottagning, använd mottagaren utomhus eller nära ett fönster. Observera att vissa vindrutor kan blockera signalen; i så fall, placera GPS:en på instrumentbrädan.

Vad gör jag om enheten inte slås på?

Kontrollera att batteriet är laddat. Anslut den till en strömkälla (cigarettändaruttag eller vägguttag). Om laddningsindikatorn inte tänds, prova en annan kabel eller adapter. Om problemet kvarstår, kontakta TomTom support.

BRUKSANVISNING GPS receiver TOMTOM

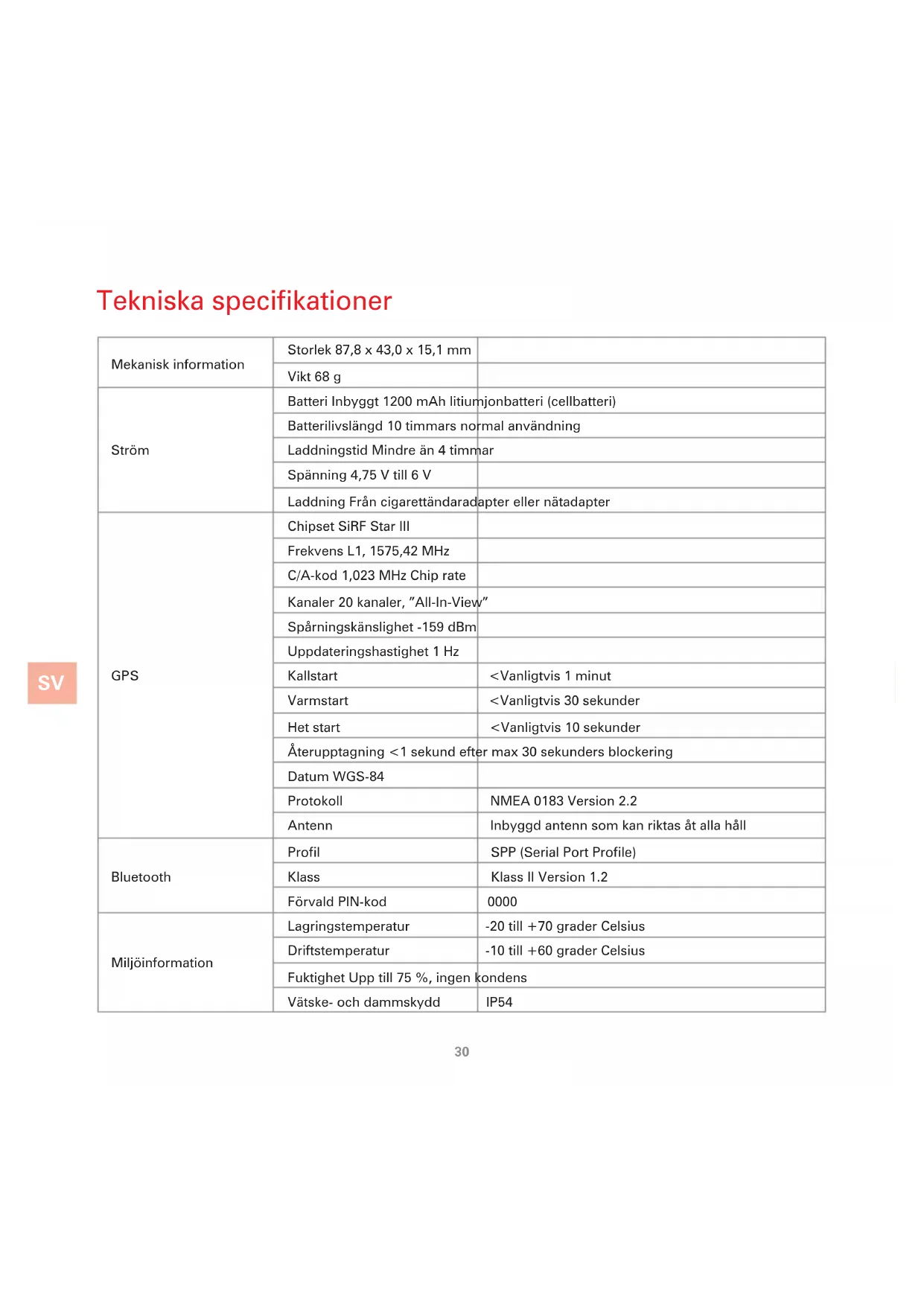

Mekanisk information	Storlek 87,8 x 43,0 x 15,1 mm
	Vikt 68 g
Ström	Batteri Inbyggt 1200 mAh litiumjonbatteri (cellbatteri)
	Batterilivslängd 10 timmars normal användning
	Laddningstid Mindre än 4 timmar
	Spänning 4,75 V till 6 V
	Laddning Från cigarettändaradapter eller nätadapter
GPS	Chipset SiRF Star III
	Frekvens L1, 1575,42 MHz
	C/A-kod 1,023 MHz Chip rate
	Kanaler 20 kanaler, "All-In-View"
	Spårningskänslighet -159 dBm
	Uppdateringshastighet 1 Hz
	Kallstart
	Varmstart
	Het start
	Återupptagning <1 sekund efter max 30 sekunders blockering
	Datum WGS-84
	Protokoll	NMEA 0183 Version 2.2
	Antenn	Inbyggd antenn som kan riktas åt alla håll
Bluetooth	Profil	SPP (Serial Port Profile)
	Klass	Klass II Version 1.2
	Förvald PIN-kod	0000
Miljöinformation	Lagringstemperatur	-20 till +70 grader Celsius
	Driftstemperatur	-10 till +60 grader Celsius
	Fuktighet Upp till 75 %, ingen kondens
	Vätske- och dammskydd	IP54

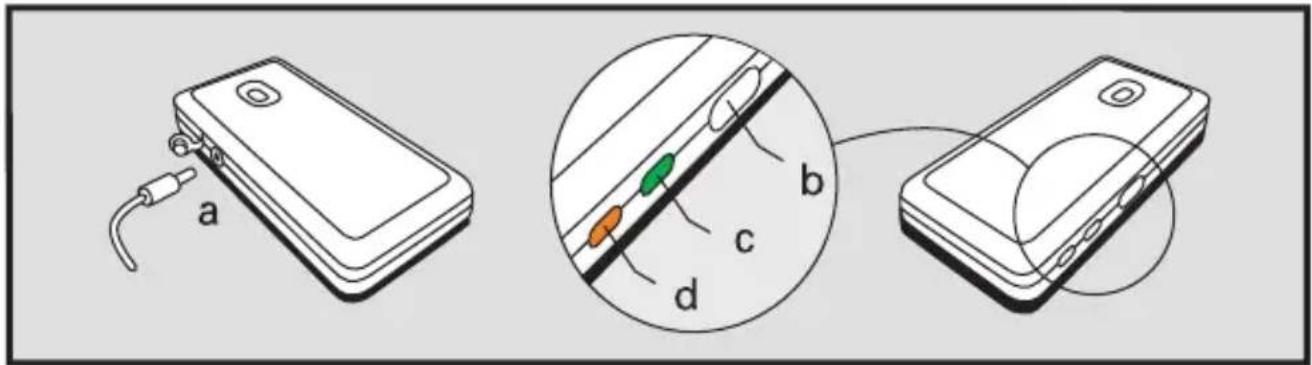

TomTom GPS receiver

a Strömtillförsel
b På/Av-knapp
c GPS-indikator
d Laddningsindikator

Starta och stänga av

Starta GPS-mottagaren genom att trycka på och hålla ned startknappen i cirka 1 sekund. Stäng av mottagaren genom att trycka på startknappen i 1 sekund.

GPS-indikator

GPS-indikatorn lyser grönt när den är påslagen. När GPS-mottagaren har bestämt din position (fått "GPS-fixering") börjar indikator att blinka kontinuerligt.

Laddningsindikator

Om GPS-mottagaren behöver laddas kommer laddningsindikatorn att fortsätta lysa rött. När det interna batteriet laddas växlar indikatorn färg till orange.

Inställningar

Skapa en anslutning till en handdator eller Smartphone

Se till att den trådlösa GPS-mottagaren från TomTom är påslagen. När du öppnar TomTom NAVIGATOR 5- eller TomTom MOBILE 5-applikationen kommer en anslutning till den trådlösa GPS-mottagaren automatiskt att upprättas. Om du lämnar GPS:n på utan att koppla den till enheten slår den automatiskt av efter 5 minuter för att spara batteriets livslängd.

Se anvisningarna för Bluetooth-anslutning i dokumentationen som medföljde din handdator, Smartphone eller bärbara dator. Du måste skapa en serieportanslutning mellan GPS-mottagaren och din enhet. På din enhet syns GPS-mottagaren som "TomTom Wireless GPS" [TomTom trådlös GPS] och dess GPS-signal skickas via den seriella GPS-utgången.

För enklaste användning kan du skapa en Bluetooth-anslutning mellan din enhet och GPS-mottagaren. Anslutningskoden är 0000. Se våra supportsidor på www.tomtom.com för inställningsinformation för specifika enheter.

När du ställt in din Bluetooth-anslutning måste du ställa in programvaran i din handdator, Smartphone eller bärbara dator så att denna kan använda GPS-signalen från GPS-mottagaren. Se dokumentationen för din enhet och programvaran. Välj protokollet NMEA.

Trycka på och hålla ned startknappen i cirka 3 sekunder för att återställa.

Montering

Den trådlösa GPS-mottagaren från TomTom kan användas när du har den i fickan eller väskan. När du använder den i ett fordon placerar du den så att du får bästa möjliga GPS-signalmottagning och så att den sitter fast. Se till att GPS-mottagaren får en bra GPS-signal genom att testa den med din handdator eller Smartphone när du är stillastående. Observera att många moderna bilar har en värmereflekterande skärm inbäddad i vindrutan. Denna skärm kan hindra god mottagning när GPS-mottagaren placeras på instrumentbrädan. Om du hade problem med att få en GPS-signal kan du försöka placera den trådlösa GPS-mottagaren under bakrutan.

Ladda

Enheten kan laddas i bilen genom att du sätter in 5 V-kontakten på cigarrettändaradaptern i 5 V-uttaget baktill på mottagaren.

1 CLA-kontakt
2 GPS-mottagarkontakt

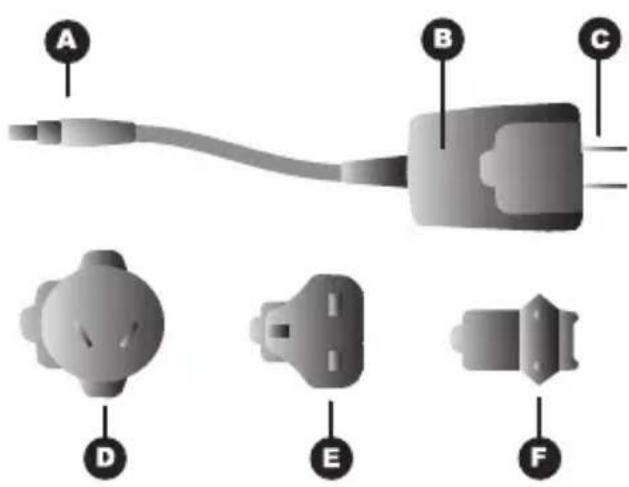

Med växelströmsladdaren laddar du GPS-mottagaren hemma. Du kan byta växelströmskontaktens adapter så att den passar det lokala eluttaget.

A GPS-mottagarkontakt
B Växelströmskontakt
© Adapter för USA
D Adapter för Australien
E Adapter för Storbritannien
F Adapter för resten av Europa

SV

Ladda

När du laddar mottagaren lyser laddningsindikatorn på sidan orange. När mottagaren är laddad släcks den orange indikatorn.

Tekniset tiedot

Denna utrustning rättar sig efter de nödvändiga krav från EU direktiv 99/5/EC (deklaration finns på www.tomtom.com).

I linje med EU-direktiv 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter (WEEE) får denna elektriska produkt inte bortskaffas som osorterat kommunalt avfall. Bortskaffa den i stället genom att lämna in den på försäljningsstället eller din lokala återvinningsstation. Se www.tomtom.comför mer information.
