BRUKSANVISNING MOBILE 5 TOMTOM

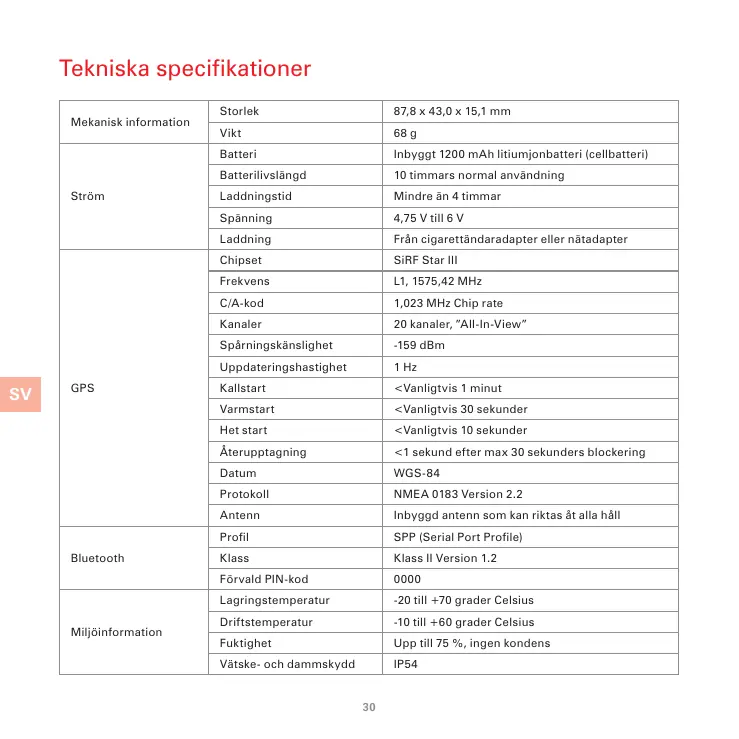

Mekanisk information	Storlek	87,8 x 43,0 x 15,1 mm
	Vikt	68 g
Ström	Batteri	Inbyggt 1200 mAh litiumjonbatteri (cellbatteri)
	Batterilivslängd	10 timmars normal användning
	Laddningstid	Mindre öän 4 timmar
	Spanning	4,75 V till 6 V
	Laddning	Från cigarettändaradapter eller nätadapter
GPS	Chipset	SiRF Star III
	Frekvens	L1, 1575,42 MHz
	C/A-kod	1,023 MHz Chip rate
	Kanaler	20 kanaler, "All-In-View"
	Spärningskänslighem	-159 dBm
	Uppateringsshastighet	1 Hz
	Kallstart	<Vanligtvis 1 minut
	Varmstart	<Vanligtvis 30 sekunder
	Het start	<Vanligtvis 10 sekunder
	Återupptagning	<1 sekund after max 30 sekunders blockering
	Datum	WGS-84
	Protokoll	NMEA 0183 Version 2.2
	Antenn	Inbyggd antenn som kan riktas Åt alla häll
Bluetooth	Profil	SPP (Serial Port Profile)
	Klass	Klass II Version 1.2
	Förvald PIN-kod	0000
Mljöinformation	Lagrinstemperatur	-20 till +70 grader Celsius
	Driftstemperatur	-10 till +60 grader Celsius
	Fuktighet	Upp till 75%, ingen kondens
	Vätske- och dammskydd	IP54

TomTom GPS receiver

a Strömtillforsel

b På/Av-knapp

c GPS-indikator

d Laddningsindikator

Starta och stanga av

Starta GPS-mottagaren genom att trycka på och hälla ned startknappen i cirka 1 sekund.
Stäng av mottagaren genom att trycka på startknappen i 1 sekund.

GPS-indikator

GPS-indikatorn lyser gront nar den ar pascalen. När GPS-mottagaren har bestamt din position (fätt "GPS-fixering") böjr indicator att blinka kontinuerligt.

Laddningsindikator

Om GPS-mottagaren behöver laddaskommen laddningsindikatorn att fortssätta lysa rott.
När det interna batteriet laddas växlar indikatorn farg till orange.

Inställninger

Skapa en anslutning till en handdator aller Smartphone

Se till att den trådlösa GPS-mottagaren frän TomTom är pâslagen. När du öppnar TomTom NAVIGATOR 5- eller TomTom MOBILE 5-aplicationenkommen en anslutning till den trådlösa GPS-mottagaren automatiskt att upprättas. Om du lámnar GPS:n på atan att koppla den till,enheten slár den automatiskt av after 5 minu terforall spara batteriets livslängd.

Se anvisiningarna for Bluetooth-anslutning i dokumentationen som medfoljde din handdator, Smartphone erler bärbara dator. Du mâste skapa en serieportanslutting mellan GPS-mottagaren och den enchet. Pâ din enchet syns GPS-mottagaren som "TomTom Wireless GPS" [TomTom trådlös GPS] och dess GPS-signal skickas via den seriella GPS-utgangen.

For enklaste använding kan du skapa en Bluetooth-anslutning mellan din enhet och GPS-mottagaren. Anslutningskoden ar 0000. Sevara supportsider på www.tomtom.com forinstallningsinformation for specifica enheter.

När du ställt in din Bluetooth-anslutning måste du ställa in programvaran i din handdator, Smartphone eller barbara dator sä attenna kan använda GPS-signalen frän GPS-mottagaren. Se dokumentationen for din,enhet och programvaran. Välj protokollet NMEA.

Trycka på och hälla ned startknappen i cirka 3 sekunder for att Återställa.

Montering

Den trådlösa GPS-mottagaren frän TomTom kan användas nar du har den i ficken aller vaskan. När du använden i att fordon placer du den sà att du fär bösta möjiga GPS-signalmotttagning och sà att den sitter fast. Se till att GPS-mottagaren fär en bra GPS-signal genom att testa den med din handdator er Smartphone nar du ar stillastående. Observera att mange moderna bilar har en värmereflexterande skärm inbaddad i vindrutan. Denna skärn kan hindra god mottagning nar GPS-mottagaren placeras på instrumentbrändan. Om du hade problem med att fä en GPS-signal kan du försvoka placera den trådlösa GPS-mottagaren under bakrutan.

Ladda

Enheten kan laddas i bilen genom att du sätter in 5 V-kontakten på cigarrettändaradaptern i 5 V-uttaget baktill på mottagaren.

CLA-kontakt
GPS-mottagarkontakt

Växelströmsladdare

Med vaxelströmsladdaren laddar du GPS-mottagaren hemma. Du kan byta vaxelströmskontaktens adapter sä att den passar det lokala eluttaget.

GPS-mottagarkontakt
B Växelströmskontakt
Adapter for USA
Adapter for Australien
Adapter for Storbritannien
F Adapter for resten av Europa

Ladda

När du laddar mottagaren lyser laddningsindikatorn på sidan orange.
När mottagaren ar laddad släcks den orange indikatorn.

Tekniset tiedot

Denna utrusting rattar sig after de nödvändiga krav fran EU direktiv 99/5/EC (deklaration finns på www.tomtom. com).

TomTom tímo prohlasujé, Zème TomTom GPS receiver je ve shodé se základnimi požadavyk a dalşimi písluñnymi ustanoveni'me smérnica 1995/5/ES (NV Č. 426/2000 Sb.) a Prohlaseni o shodé je k dispozi na www.tomtom.com. Toto zaflenizi lze provozovat v Česke republica na základné generalni licence Č. GL -12/R/2000.

Seadmed vastavad EL direktiivi 99/5/Eü pöhinóuetele (vtwww.tomtom.com).

I linje med EU-direktiv 2002/96/EG om avfall som utgörns av aller innehäller elektriska erer elektroniskaprodukter (WEEE) färenna elektriska produkt inte bortskafas som osorater kat communalt avfall. Bortskaffa den i stät genom att lamna in den forssälnginstätter ettin din lokala atervinningsstation. Se www.tomtom.comfor mer information.

V souladu se smernici EU &. 2002/96/ES o odpadnich elektrickych a elektronickych zafrzenich (OEEZ) se tento elektricky vyrobek nesmi likvidovat jako netfideny komunalni odpad. Pfi likvidaci tento vyrobek vrte prodeji nebo ho有效地jte k recyklaci do komunalniho sberného zafrzeni. Dal'si informace najdete na strankach www.tomtom.com
