KÄYTTÖOHJE MOBILE 5 TOMTOM

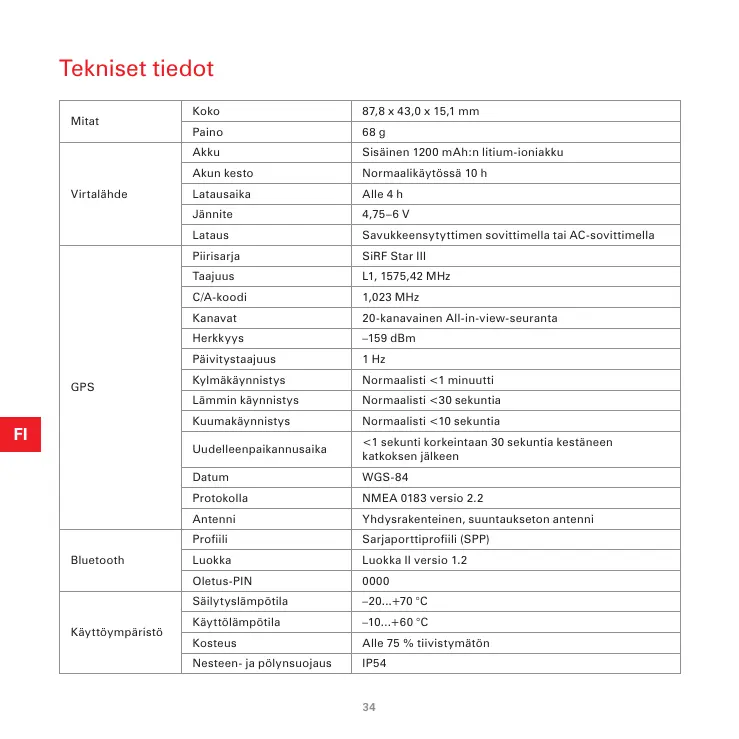

Tekniset tiedot Mitat Virtalähde GPS

Bluetooth Käyttöympäristö Koko 87,8 x 43,0 x 15,1 mm Paino 68 g Akku Sisäinen 1200 mAh:n litium-ioniakku Akun kesto Normaalikäytössä 10 h Latausaika Alle 4 h Jännite 4,75–6 V Lataus Savukkeensytyttimen sovittimella tai AC-sovittimella Piirisarja SiRF Star III Taajuus L1, 1575,42 MHz C/A-koodi 1,023 MHz Kanavat 20-kanavainen All-in-view-seuranta Herkkyys –159 dBm Päivitystaajuus 1 Hz Kylmäkäynnistys Normaalisti <1 minuutti Lämmin käynnistys Normaalisti <30 sekuntia Kuumakäynnistys Normaalisti <10 sekuntia Uudelleenpaikannusaika <1 sekunti korkeintaan 30 sekuntia kestäneen katkoksen jälkeen Datum WGS-84 Protokolla NMEA 0183 versio 2.2 Antenni Yhdysrakenteinen, suuntaukseton antenni Profiili Sarjaporttiprofiili (SPP) Luokka Luokka II versio 1.2 Oletus-PIN

Säilytyslämpötila –20...+70 °C Käyttölämpötila –10...+60 °C Kosteus Alle 75 % tiivistymätön Nesteen- ja pölynsuojaus IP54

TomTom GPS receiver a Virtalähde b Virtapainike c GPS-merkkivalo d Latauksen merkkivalo Virran kytkeminen ja sammuttaminen Kytke GPS-vastaanottimeen virta ja sammuta se painamalla virtapainiketta noin sekunnin ajan.

GPS-merkkivalo Kun vastaanottimeen kytketään virta, GPS-merkkivalo syttyy vihreänä. Kun vastaanotin on määrittänyt sijaintisi, valo alkaa välkkyä. Latauksen merkkivalo Jos GPS-vastaanotin täytyy ladata, latauksen merkkivalo syttyy punaisena. Kun sisäinen akku on latauksessa, merkkivalo on oranssi.

Yhteydet Yhteyden muodostaminen kämmenmikron tai älypuhelimen kanssa Varmista, että TomTomin langattomaan GPS-vastaanottimeen on kytketty virta. Kun käynnistät TomTom NAVIGATOR 5- tai TomTom MOBILE 5 -sovelluksen, se muodostaa automaattisesti yhteyden TomTomin langattomaan GPS-vastaanottimeen. Jos jätät vastaanottimeesi virran kytkemättä vastaanotinta laitteeseen, se sammuu automaattisesti viiden minuutin kuluttua. Näin akku ei kulu turhaan. Katso kämmenmikrosi, älypuhelimesi tai kannettavan tietokoneesi mukana toimitetusta materiaalista ohjeet Bluetooth-yhteyden muodostamista varten. Sinun täytyy muodostaa sarjaporttiyhteys GPS-vastaanottimen ja laitteesi välille. GPS-vastaanotin näkyy laitteessasi nimellä ”TomTom Wireless GPS”, ja sen GPS-signaali näytetään ”GPS serial output” -nimikkeen alla. Helppokäyttöisyyden varmistamiseksi sinun kannattaa muodostaa Bluetooth-yhteys laitteesi ja GPS-vastaanottimen välille. Yhteyden muodostamiseen tarvittava koodi on 0000. Katso tarkemmat tiedot yhteyden muodostamisesta tukisivuiltamme osoitteessa www.tomtom.com.

Kun olet muodostanut Bluetooth-yhteyden, sinun täytyy muokata kämmenmikrosi, älypuhelimesi tai kannettavan tietokoneesi asetuksia, jotta voit käyttää GPSvastaanottimen GPS-signaalia. Katso laitteesi ja ohjelmistosi mukana toimitetut ohjeet. Valitse NMEA-protokolla. Muuta asetukset painamalla virtapainiketta ja pitämällä se painettuna kolmen sekunnin ajan. Asennus Voit käyttää TomTomin langatonta GPS-vastaanotinta, kun se on taskussasi tai laukussa. Kun käytät vastaanotinta ajoneuvossa, sijoita se niin, että GPS-signaalin vastaanotto on mahdollisimman hyvä ja vastaanotin pysyy paikallaan. Voit varmistaa, että vastaanotin saa kunnollisen GPS-signaalin kokeilemalla sitä paikallaan kämmenmikron tai älypuhelimen kanssa. Huomaa, että useiden nykyaikaisten ajoneuvojen tuulilasissa on lämpöä heijastava suoja, joka estää hyvän vastaanoton, jos vastaanotin sijoitetaan kojelaudalle. Jos sinulla on vaikeuksia GPS-signaalin löytämisessä, kokeile sijoittaa GPSvastaanotin takaikkunalle.

Lataus Voit ladata vastaanottimen autossa, kun kytket savukkeensytyttimen sovittimen 5 V:n pistokkeen vastaanottimen takaosassa olevaan 5 V:n liitäntään. 1 Savukkeensytyttimen sovittimen pistoke 2 GPS-vastaanottimen pistoke AC-laturi Käytä AC-laturia GPS-vastaanottimen lataamiseen, kun olet kotona. Voit vaihtaa AC-pistokkeen sovittimen paikalliseen pistorasiaan sopivaksi. A GPS-vastaanottimen pistoke

B AC-pistoke C Sovitin Yhdysvaltoja varten D Sovitin Australiaa varten E Sovitin Isoa-Britanniaa varten F Sovitin muuta Eurooppaa varten Lataus Latauksen aikana latauksen merkkivalo vastaanottimen kyljessä palaa oranssina. Kun lataus on valmis, oranssi merkkivalo sammuu.
