GEBRUIKSAANWIJZING MOBILE 5 TOMTOM

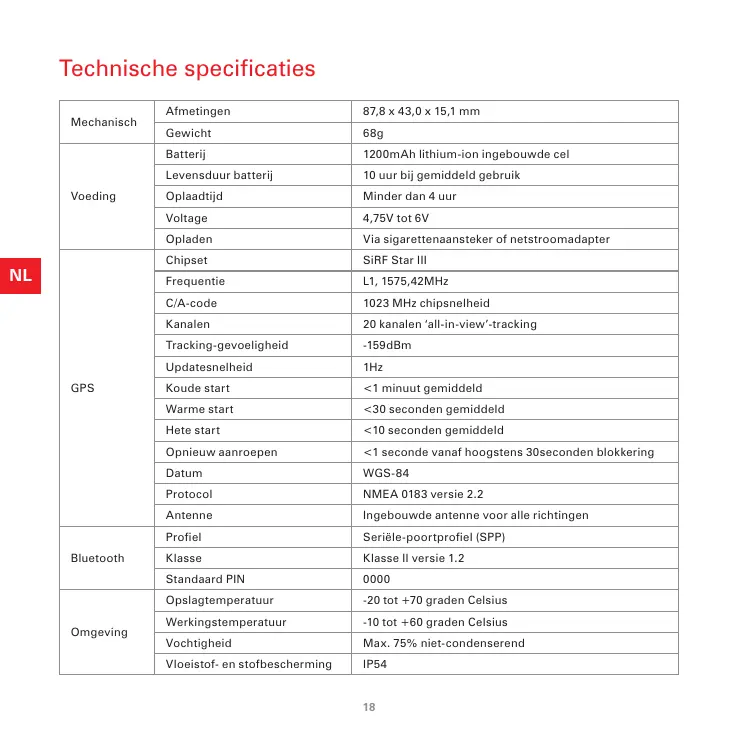

Mechanisch	Afmetingen	87,8 x 43,0 x 15,1 mm
	Gewicht	68g
Voeding	Batterij	1200mAh lithium-ion ingebouwde cel
	Levensduur batterij	10aar bij gemiddeld gebruik
	Oplaadtijd	Minder dan 4aar
	Voltage	4,75V tot 6V
	Opladen	Via sigarettenaansteker of netstroomadapter
GPS	Chipset	SiRF Star III
	Frequentie	L1, 1575,42MHz
	C/A-code	1023 MHz chipsnelheid
	Kanalen	20 kanalen 'all-in-view'-tracking
	Tracking-gevoeligheid	-159dBm
	Updatesnelheid	1Hz
	Koude start	<1 minuut gemiddeld
	Warme start	<30 seconden gemiddeld
	Hete start	<10 seconden gemiddeld
	Opnieuw aanroepen	<1 seconde vanaf hoogstens 30seconden blokkering
	Datum	WGS-84
	Protocol	NMEA 0183 versie 2.2
	Antenne	Ingebouwde antenna voor alle richtingen
Bluetooth	Profiel	Seriële-poortprofiel (SPP)
	Klasse	Klasse II versie 1.2
	Standaard PIN	0000
Omgeving	Opslagtemperatuur	-20 tot +70 graden Celsius
	Werkingtemperatuur	-10 tot +60 graden Celsius
	Vochtigheid	Max. 75% nicht-condenserend
	Vloeistof- en stofbescheming	IP54

TomTom GPS receiver

a Voeding

b Aan/uitknop

c GPS-indicator

d Oplaadindicator

Aan-en uitzetten

Houd de aan-/uitknop ongeveer 1 seconde ingedrukt om de GPS-ontvanger aan te zetten.

Houd de aan-/uitknop wee 1 seconde ingedrukt om de ontvanger uit te zetten.

GPS-indicator

Zodra de GPS-ontvanger worden aangezet,licht de GPS-indicator groen op. Als de GPSontvanger uw positie heeft bepaald,.gaat de indicator knipperen.

Oplaadindicator

Als de oplaadindicator rood oplicht, moet de GPS-ontvanger worden opgeladen. Als de interne batterij worden opgeladen, Licht de indicator orangje op.

Installatie

Zorg dat de TomTom Wireless GPS-ontvanger aan staat. Zodra u de applicatie TomTom NAVIGATOR 5 of TomTom MOBILE 5 opent, worden er automatisch verbinding gemaakt met de TomTom Wireless GPS-ontvanger. Is u de GPS aan staat staan en nicht met uw apparaat verbindt, zal de ontvanger na 5 minutes automatisch worden uitgeschakeld om de batterij te sparen.

Raadpleeg de Bluetooth-instructies in de documentation bij uw PDA, smartphone of laptop voor het makeen van verbinding. U dient een serièle-poortverbindingussen de GPS-ontvanger en uw apparaat in te stellen. De GPS-ontvanger za op uw apparaat als 'TomTom Wireless GPS' worden ageduid en het GPS-signal za worden uitgevoerd als 'GPS serial output[GPS serièle uitvoer']. Voor meer gebruiksgemak maakt u een vaste Bluetooth-verbinding ('bond')CUSSENuw apparaat en de GPS-ontvanger.De pairingcode of verbindingscode is 0000.Raadpleeg www.tomtom.com voor de apparaat-specifieke set-up informatie op once supportpagina's.

Nadat u de Bluetooth-verbinding hebt gemaakt, stelt u de eigenschappen van de software op uw PDA, smartphone of laptop in voor gebruik van het GPS-siŋaal van de GPS-ontvanger. Raadpleeg de documentatie van uw apparaat en van uw software. Kies het NMEA-protocol.

Houd de aan/uitknop 3 seconden ingedrukt om de GPS-ontvanger te resetten.

Montage

Uw TomTom Wireless GPS-ontvanger kan ook in uw zak of tas worden gebruikt. Zorg bij gebruik in een auto dat het apparaat juist is geplaatst en op+zijn plaat blijft, voor een optimale GPS-ontvangst. U controleert of de GPS-ontvanger een goed GPS-siignaal krijtg door deze stationair met uw PDA of smartphone te testen. Sommige moderne auto's hebben een warmtereflecterende laag in de voorruit. Deze belemmert een goede ontvangst als de GPS-ontvanger op het dashboard wordt geplaatst. Als u geen goed GPS-siignaal krijtg, probeer dan de TomTom Wireless GPS-ontvanger bij de中断rui te plaatsen.

Opladen

Om op te laden in de auto steekt u de 5V-stekker van de sigarettenaanstekeradapter in de 5V-aansluiting achter op de ontvanger.

Stekker voor in sigarettenaansteker
2 Stekker voor in GPS

AC lader

Gebruik de AC lader om de GPS-ontvanger thus op te laden. Je kan de adapter van de AC stekker veranderen om hem in het lokale stopcontact te passen.

GPS-ontvanger stekker
B AC stekker
adapter voor de USA
adapter voor Australie
E adapter voor Engeland
F adapter voor Europa

Opladen

Tijdens het opladenlicht de oplaadindicator aan de zijkant van de ontvanger oranje op.
Wanner het opaden is voltooidGaat de oranje indicatoruit.

Specifiche tecniche

Deze apparatuur is conform de eisen van de EU-richtlijnen 99/5/EC (verklaring beschikbaar op www.tomtom.com).

In navolging van richtlij 2002/96/EG van het Europees Parlement en de Raad betreffende afgedankte elektrische en elektronische apparatusur (AEEA) mag dit elektrische product nied als ongeschieden huisvuil worden wegdeaan. Breng dit product terug maar de plaats van aankoop van eenh het gemeentelijke afvalinzamelingspunt voor recycling. Kijk voor meer informatie op www.tomtom.com
