INSTRUKCJA OBSŁUGI MOBILE 5 TOMTOM

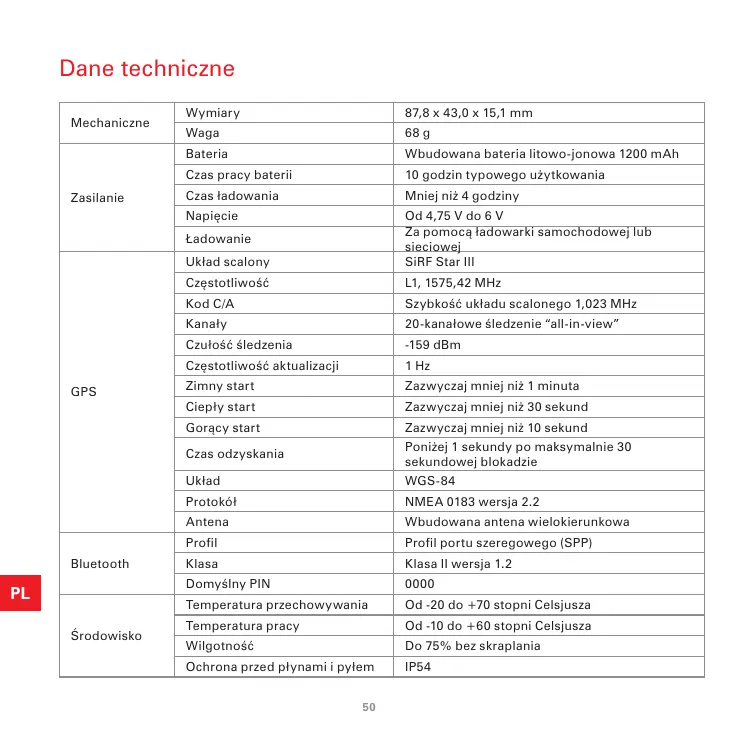

Dane techniczne Mechaniczne Zasilanie Wymiary 87,8 x 43,0 x 15,1 mm Waga 68 g Bateria Wbudowana bateria litowo-jonowa 1200 mAh Czas pracy baterii 10 godzin typowego użytkowania Czas ładowania Mniej niż 4 godziny Napięcie Układ scalony Od 4,75 V do 6 V Za pomocą ładowarki samochodowej lub sieciowej SiRF Star III Częstotliwość L1, 1575,42 MHz Kod C/A Szybkość układu scalonego 1,023 MHz Kanały 20-kanałowe śledzenie “all-in-view” Czułość śledzenia -159 dBm Częstotliwość aktualizacji 1 Hz Zimny start Zazwyczaj mniej niż 1 minuta Ciepły start Zazwyczaj mniej niż 30 sekund Gorący start Zazwyczaj mniej niż 10 sekund Czas odzyskania Poniżej 1 sekundy po maksymalnie 30 sekundowej blokadzie Układ WGS-84 Protokół NMEA 0183 wersja 2.2 Antena Wbudowana antena wielokierunkowa Profil Profil portu szeregowego (SPP) Klasa Klasa II wersja 1.2 Domyślny PIN

Temperatura przechowywania Od -20 do +70 stopni Celsjusza Temperatura pracy Od -10 do +60 stopni Celsjusza Wilgotność Do 75% bez skraplania Ochrona przed płynami i pyłem IP54 Ładowanie GPS Bluetooth

Odbiornik GPS a Źródło zasilania b Przycisk zasilania (on/off) c Wskaźnik GPS d Wskaźnik ładowania Włączanie i wyłączanie Aby wyłączyć lub wyłączyć odbiornik GPS, naciśnij i przytrzymaj przez 1 sekundę przycisk zasilania. Wskaźnik GPS Po włączeniu wskaźnik GPS świeci się na zielono. Po ustaleniu przez odbiornik GPS aktualnej pozycji (“uzyskaniu namiaru”) wskaźnik cały czas miga. Wskaźnik ładowania Jeśli odbiornik GPS wymaga naładowania, wskaźnik ładowania świeci się na czerwono. Gdy bateria wewnętrzna jest ładowana, wskaźnik świeci się na pomarańczowo.

Konfiguracja Konfiguracja połączenia z urządzeniem PDA lub telefonem Smartphone Upewnij się, że bezprzewodowy odbiornik GPS TomTom jest włączony. Po uruchomieniu aplikacji TomTom NAVIGATOR 5 lub TomTom MOBILE 5 automatycznie zostanie nawiązane połączenie z bezprzewodowym odbiornikiem GPS TomTom. Jeśli zostawisz odbiornik GPS włączony i nie podłączysz go do urządzenia, wyłączy się on automatycznie po 5 minutach, aby oszczędzać energię baterii. Skorzystaj z instrukcji konfiguracji połączenia Bluetooth znajdującej się w dokumentacji dołączonej do urządzenia PDA, telefonu Smartphone lub laptopa. Konieczne będzie skonfigurowanie połączenia pomiędzy odbiornikiem GPS i urządzeniem przez port szeregowy. Odbiornik GPS pojawi się dla urządzenia jako “bezprzewodowy GPS TomTom”, a jego sygnał GPS będzie przekazywany na “wyjście szeregowe GPS”. Aby zapewnić wygodę korzystania, utwórz połączenie Bluetooth pomiędzy urządzeniem i odbiornikiem GPS. Kod parowania to 0000. Sprawdź informacje na temat konfiguracji danego urządzenia na naszych stronach pomocy pod adresem HYPERLINK “http://www.tomtom.com” www. tomtom.com. Po skonfigurowaniu połączenia Bluetooth konieczna będzie zmiana ustawień oprogramowania urządzenia PDA, telefonu Smartphone lub laptopa, aby korzystało ono z sygnału GPS z odbiornika GPS. Skorzystaj z dokumentacji posiadanego urządzenia i oprogramowania. Wybierz protokół NMEA. Naciśnij i przytrzymaj przez 3 sekundy przycisk zasilania, aby wykonać reset. Montaż

Bezprzewodowego odbiornika GPS TomTom możesz używać, gdy znajduje się on w kieszeni lub torbie. Korzystając z odbiornika w samochodzie umieść go w taki sposób, aby odbiór sygnału GPS był optymalny, a odbiornik nie przemieszczał się. Możesz upewnić się, czy odbiornik GPS otrzymuje prawidłowy sygnał GPS, testując go podczas postoju za pomocą urządzenia PDA lub telefonu Smartphone. Pamiętaj, że szyba przednia wielu nowoczesnych samochodów jest wyposażona w warstwę odbijającą ciepło, która może spowodować nieprawidłowy odbiór, gdy odbiornik GPS znajduje się na desce rozdzielczej. Jeśli wystąpią problemy z odbiorem sygnału GPS, spróbuj umieścić bezprzewodowy odbiornik GPS TomTom przy tylnej szybie.

Ładowarka samochodowa Aby naładować odbiornik w samochodzie, włóż wtyczkę 5 V ładowarki samochodowej do złącza 5 V znajdującego się z tyłu odbiornika. 1 Wtyczka ładowarki samochodowej 2 Wtyczka odbiornika GPS Ładowarka sieciowa Użyj ładowarki sieciowej do ładowania odbiornika GPS w domu. Możesz zmienić adapter wtyczki ładowarki sieciowej, aby podłączyć ją do gniazda elektrycznego w lokalnie obowiązującym standardzie. A Wtyczka odbiornika GPS B Wtyczka ładowarki sieciowej C Adapter dla Stanów Zjednoczonych D Adapter dla Australii E Adapter dla Wielkiej Brytanii F Adapter dla pozostałej części Europy

Ładowanie Podczas ładowania wskaźnik ładowania znajdujący się z boku odbiornika świeci się na pomarańczowo. Po zakończeniu ładowania pomarańczowy wskaźnik zgaśnie.
