NÁVOD K OBSLUZE MOBILE 5 TOMTOM

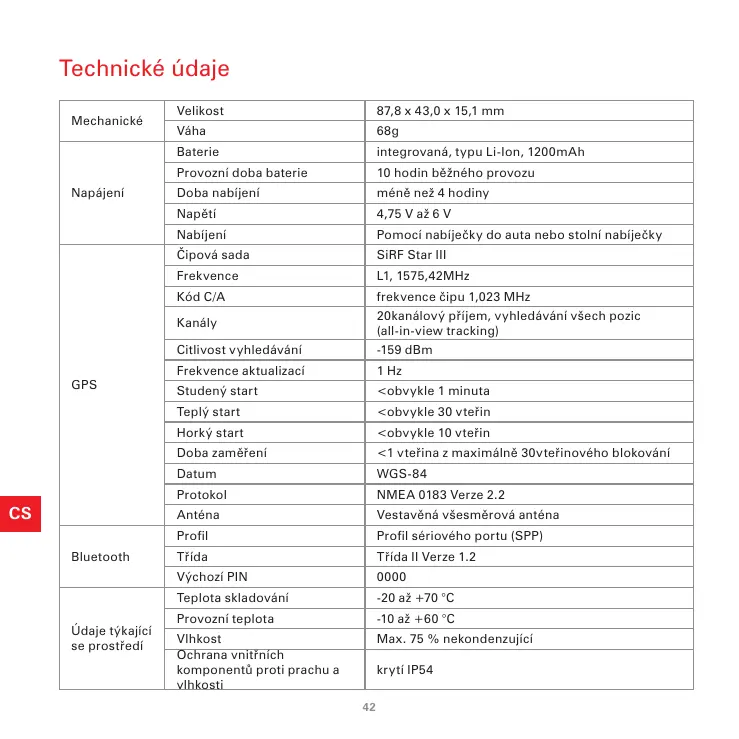

Technické údaje Mechanické Napájení GPS

Bluetooth Údaje týkající se prostředí Velikost 87,8 x 43,0 x 15,1 mm Váha 68g Baterie integrovaná, typu Li-Ion, 1200mAh Provozní doba baterie 10 hodin běžného provozu Doba nabíjení méně než 4 hodiny Napětí 4,75 V až 6 V Nabíjení Pomocí nabíječky do auta nebo stolní nabíječky Čipová sada SiRF Star III Frekvence L1, 1575,42MHz Kód C/A frekvence čipu 1,023 MHz Kanály 20kanálový příjem, vyhledávání všech pozic (all-in-view tracking) Citlivost vyhledávání -159 dBm Frekvence aktualizací 1 Hz Studený start <obvykle 1 minuta Teplý start <obvykle 30 vteřin Horký start <obvykle 10 vteřin Doba zaměření <1 vteřina z maximálně 30vteřinového blokování Datum WGS-84 Protokol NMEA 0183 Verze 2.2 Anténa Vestavěná všesměrová anténa Profil Profil sériového portu (SPP) Třída Třída II Verze 1.2 Výchozí PIN

Teplota skladování -20 až +70 °C Provozní teplota -10 až +60 °C Vlhkost Ochrana vnitřních komponentů proti prachu a vlhkosti Max. 75 % nekondenzující krytí IP54

Přijímač GPS a Zdroj napájení b Vypínač c Indikátor GPS d Indikátor nabíjení Zapnutí a vypnutí Přijímač GPS zapnete nebo vypnete podržením tlačítka napájení po dobu 1 vteřiny. Indikátor GPS Když je zapnutý, indikátor GPS svítí zeleně. Jakmile přijímač GPS určí („zaměří“) vaší pozici, indikátor začne blikat. Indikátor nabíjení

Je-li třeba přijímač GPS dobít, rozsvítí se indikátor nabíjení červeně. Během dobíjení interní baterie svítí indikátor oranžově.

Nastavení Nastavení připojení ke kapesnímu počítači PDA nebo k telefonu Smartphone Zapněte přijímač bezdrátového TomTom GPS. Při spuštění aplikací TomTom NAVIGATOR 5 nebo TomTom MOBILE 5 bude přijímač bezdrátového TomTom GPS připojen automaticky. Ponecháte-li GPS zapnutý a nepřipojíte jej k zařízení, po 5 minutách se automaticky vypne, aby byla ušetřena provozní doba baterie. Postupujte podle pokynů pro nastavení připojení přes Bluetooth, které najdete v dokumentaci přiložené ke kapesnímu počítači PDA, telefonu Smartphone nebo k přenosnému počítači. Mezi zařízením a přijímačem GPS bude třeba nastavit připojení přes sériový port. Zařízení rozpozná přijímač GPS jako „Bezdrátové TomTom GPS“ a signál GPS bude výstupem na jeho „sériovém výstupu GPS“. Vytvořením spojení Bluetooth mezi zařízením a přijímačem GPS usnadníte jeho budoucí použití. Kód sladění je 0000. Na našich stránkách podpory HYPERLINK “http://www.tomtom.com” www. tomtom.com ověřte podrobnosti nastavení jednotlivých zařízení. Jakmile je vytvořeno připojení přes Bluetooth, vlastnosti softwaru kapesního počítače PDA, telefonu Smartphone nebo přenosného počítače je třeba upravit tak, aby bylo možné signál GPS použít. Podrobnosti naleznete v dokumentaci příslušné vašemu zařízení a softwaru. Vyberte protokol NMEA. Stisknutím a podržením tlačítka napájení po dobu 3 vteřin provedete reset. Připevnění

Přijímač bezdrátového TomTom GPS lze používat i v případě, je-li umístěn v batohu nebo tašce. Používáte-li jej v autě, je třeba vhodným a stabilním upevněním zajistit nerušený příjem signálu GPS. Pokud stojíte, můžete se provedením testu na kapesním počítači PDA nebo telefonu Smartphone přesvědčit o kvalitě příjmu signálu GPS. Nezapomeňte, že čelní skla mnoha moderních vozů jsou vybavena zabudovanou ochranou proti slunečnímu záření, která v případě umístění přijímače GPS na palubní desce znemožňuje kvalitní příjem signálu GPS. Máte-li problém s příjmem signálu GPS, zkuste umístit přijímač bezdrátového TomTom GPS na zadní sklo.

Nabíječka do auta Pokud dobíjíte v autě, vložte 5V zástrčku nabíječky do auta do 5V zdířky na zadní straně přijímače. 1 Zástrčka nabíječky do automobilu 2 Zástrčka přijímače GPS Stolní nabíječka K nabíjení přijímače GPS doma používejte stolní nabíječku. Vyberte si adaptér podle druhu zásuvky. A Zástrčka přijímače GPS B Zástrčka stolní nabíječky C Adaptér pro USA D Adaptér pro Austrálii E Adaptér pro Velkou Británii

F Adaptér pro zbytek Evropy Nabíjení Indikátor nabíjení na straně přijímače bude během dobíjení svítit oranžově. Po ukončení dobíjení se indikátor vypne.
