NÁVOD K OBSLUZE GPS receiver TOMTOM
| Mechanické | Velikost 87,8 x 43,0 x 15,1 mm | |
| Váha 68g | ||
| Napájení | Baterie integrovaná, typu Li-lon, 1200mAh | |
| Provozní doba baterie 10 hodin běžného provozu | ||
| Doba nabíjení méně než 4 hodiny | ||
| Napětí 4,75 V až 6 V | ||
| Nabíjení Pomocí nabíječky do auta nebo stolní nabíječky | ||
| GPS | Čipová sada SiRF Star III | |
| Frekvence L1, 1575,42MHz | ||
| Kód C/A frekvence čipu 1,023 MHz | ||
| Kanály | 20kanálový přijem, vyhledávání všech pozic (all-in-view tracking) | |
| Citlivost vyhledávání -159 dBm | ||
| Frekvence aktualizací 1 Hz | ||
| Studený start <obvykle 1 minuta | ||
| Teplý start <obvykle 30 vteřin | ||
| Horký start | <obvykle 10 vteřin | |
| Doba zaměření | <1 vteřina z maximálně 30vteřinového blokování | |
| Datum | WGS-84 | |
| Protokol NMEA 0183 Verze 2.2 | ||
| Anténa Vestavěná všesměrová anténa | ||
| Bluetooth | Profil | Profil sériového portu (SPP) |
| Třída | Třída II Verze 1.2 | |
| Výchozí PIN | 0000 | |
| Údaje týkající se prostředí | Teplota skladování | -20 až +70 °C |
| Provozní teplota | -10 až +60 °C | |
| Vlhkost | Max. 75 % nekondenzující | |
| Ochrana vnitřních komponentů proti prachu a vlhkosti | krytí IP54 | |

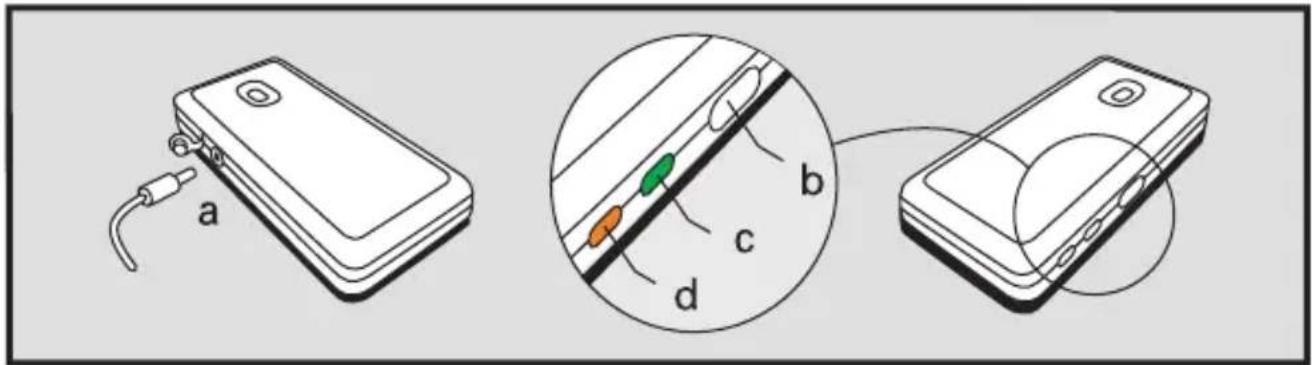

Přijímač GPS
b Vypínač
c Indikátor GPS
d Indikátor nabíjení
Zapnutí a vypnutí
Přijímač GPS zapnete nebo vypnete podržením tlačítka napájení po dobu 1 vteřiny.
Indikátor GPS
Když je zapnutý, indikátor GPS svítí zeleně. Jakmile přijímač GPS určí („zaměří“) vaší pozici, indikátor začne blikat.
Indikátor nabíjení
Je-li třeba přijímač GPS dobít, rozsvítí se indikátor nabíjení červeně. Během dobíjení interní baterie svítí indikátor oranžově.
Nastavení
Nastavení připojení ke kapesnímu počítači PDA nebo k telefonu Smartphone
Zapněte přijímač bezdrátového TomTom GPS. Při spuštění aplikací TomTom NAVIGATOR 5 nebo TomTom MOBILE 5 bude přijímač bezdrátového TomTom GPS připojen automaticky. Ponecháte-li GPS zapnutý a nepřipojíte jej k zařízení, po 5 minutách se automaticky vypne, aby byla ušetřena provozní doba baterie.
Postupujte podle pokynů pro nastavení připojení přes Bluetooth, které najdete v dokumentaci přiložené ke kapesnímu počítači PDA, telefonu Smartphone nebo k přenosnému počítači. Mezi zařízením a přijímačem GPS bude třeba nastavit připojení přes sériový port. Zařízení rozpozná přijímač GPS jako „Bezdrátové TomTom GPS“ a signál GPS bude výstupem na jeho „sériovém výstupu GPS“. Vytvořením spojení Bluetooth mezi zařízením a přijímačem GPS usnadníte jeho budoucí použití. Kód sladění je 0000. Na našich stránkách podpory HYPERLINK “http://www.tomtom.com” www.tomtom.com ověřte podrobnosti nastavení jednotlivých zařízení.
Jakmile je vytvořeno připojení přes Bluetooth, vlastnosti softwaru kapesního počítače PDA, telefonu Smartphone nebo prénosného počítače je třeba upravit tak, aby bylo možné signál GPS použít. Podrobnosti naleznete v dokumentaci příslušné vašemu zařízení a softwaru. Vyberte protokol NMEA.
Stisknutím a podržením tlačítka napájení po dobu 3 vteřin provedete reset.
Připevnění
Přijímač bezdrátového TomTom GPS lze používat i v případě, je-li umístěn v batohu nebo tašce. Používáte-li jej v autě, je třeba vhodným a stabilním upevněním zajistit nerušený příjem signálu GPS. Pokud stojíte, můžete se provedením testu na kapesním počítači PDA nebo telefonu Smartphone přesvědčit o kvalitě příjmu signálu GPS. Nezapomeňte, že čelní skla mnoha moderních vozů jsou vybavena zabudovanou ochranou proti slunečnímu záření, která v případě umístění přijímače GPS na palubní desce znemožňuje kvalitní příjem signálu GPS. Máte-li problém s příjmem signálu GPS, zkuste umístit přijímač bezdrátového TomTom GPS na zadní sklo.
Nabíječka do auta
Pokud dobíjíte v autě, vložte 5V zástrčku nabíječky do auta do 5V zdířky na zadní straně přijímače.
1 Zástrčka nabíječky do automobilu
2 Zástrčka přijímače GPS
Stolní nabíječka
K nabíjení přijímače GPS doma používejte stolní nabíječku. Vyberte si adaptér podle druhu zásuvky.
A Zástrčka přijímače GPS
B Zástrčka stolní nabíječky
© Adaptér pro USA
D Adaptér pro Austrálii
E Adaptér pro Velkou Británii
F Adaptér pro zbytek Evropy
Indikátor nabíjení na straně přijímače bude během dobíjení svítit oranžově. Po ukončení dobíjení se indikátor vypne.
Technické údaje
a Napájanie
b Hlavný vypínač
c Indikátor GPS
d Indikátor nabíjania
Zapnutie a vypnutie
GPS prijímač zapnete alebo vypnete stlačením tlačidla napájania a jeho podržaním asi 1 sekundu.
Indikátor GPS
Ak je GPS prijímač zapnutý, svieti GPS indikátor zeleným svetlom. Akonáhle GPS prijímač určí vašu pozíciu („zameria“ vás), indikátor bliká nepretržite.
Indikátor nabíjania
Stlačením tlačidla napájania a jeho podržaním asi 3 sekundy vykonajte reset.
Pripevnenie
Na nabíjanie GPS prijímača doma používajte stolnú nabíjačku. Vyberte adaptér podl'a typu zásuvky.
Indikátor nabíjania na strane prijímača bude počas nabíjania svietit' oranžovým svetlom. Po dokončení nabíjania oranžový indikátor prestane svietit'.
Dane techniczne
TomTom tímto prohlašuje, že TomTom GPS receiver je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1995/5/ES (NV č. 426/2000 Sb.) a Prohlášení o shodě je k dispozici na www.tomtom.com. Toto zařízení lze provozovat v České republice na základě generální licence č. GL - 12/R/2000.
V souladu se směrnicí EU č. 2002/96/ES o odpadních elektrických a elektronických zařízeních (OEEZ) se tento elektrický výrobek nesmí likvidovat jako netříděný komunální odpad. Při likvidaci tento výrobek vraťte prodejci nebo ho odevzdejte k recyklaci do komunálního sběrného zařízení. Další informace najdete na stránkách www.tomtom.com
