GPS receiver - Selain TOMTOM - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton GPS-vastaanotin
Merkki	TomTom
Malli	GPS-vastaanotin
Luokka	Navigaattori
Mitat	87,8 x 43 x 15,1 mm
Paino	68 g
Akku	Integroitu litiumioniakku 1 200 mAh
Akun kesto	10 tuntia normaaliolosuhteissa
Latausaika	Alle 4 tuntia
Jännite	4,75 V - 6 V
Lataustapa	Auton tupakansytyttimen adapteri tai verkkovirtalaturi
GPS-piiri	SiRF Star III
GPS-taajuus	L1, 1575,42 MHz
Kanavat	20 kanavan seuranta "kaikki näkyvissä"
Seurantaherkkyys	-159 dBm
Päivitysnopeus	1 Hz
Kylmäkäynnistys	<1 minuutti tyypillisesti
Lämminkäynnistys	<30 sekuntia tyypillisesti
Kuumakäynnistys	<10 sekuntia tyypillisesti
Uudelleenhankintaviive	<1 sekunti enintään 30 sekunnin katkoksen jälkeen
Antenni	Integroitu ympärisäteilevä antenni
Bluetooth	Luokka II versio 1.2, sarjaporttiprofiili
Oletus Bluetooth PIN-koodi	0000
Säilytyslämpötila	-20 - +70°C
Käyttölämpötila	-10 - +60°C
Kosteus	Jopa 75 % ilman kondensoitumista
Suojausluokka	IP54
Tietoliikenneprotokolla	NMEA 0183 versio 2.2
Merkkivalot	Vihreä GPS-merkkivalo palaa/vilkkuu, latausmerkkivalo punainen/oranssi
Päätoiminnot	GPS-navigointi, paikannus, Bluetooth-yhdistäminen
Vaatimustenmukaisuus	CE, direktiivi 2002/96/EY (DEEE)

Usein kysytyt kysymykset - GPS receiver TOMTOM

Miten TomTom GPS-vastaanotin kytketään päälle ja pois päältä?

Kytkeäksesi päälle, paina virtapainiketta noin 1 sekunnin ajan. Kytkeäksesi pois päältä, pidä samaa painiketta painettuna 1 sekunnin ajan.

Miten GPS:n akku ladataan?

Käytä mukana toimitettua tupakansytytinadapteria lataamiseen ajoneuvossa tai verkkovirtalaturia kotipistorasiaan. Liitä latauspistoke vastaanottimen takaosaan. Sivumerkkivalo muuttuu oranssiksi latauksen aikana ja sammuu, kun lataus on valmis.

Miten GPS-vastaanotin yhdistetään Bluetoothilla PDA-laitteeseen tai puhelimeen?

Varmista, että GPS on päällä. Laitteessasi ota Bluetooth käyttöön ja etsi laitteita. Valitse "Langaton TomTom GPS". Oletusyhdistyskoodi on 0000. Määritä sarjaporttiyhteys (SPP-profiili) ja valitse NMEA-protokolla navigointiohjelmistossasi.

Mitä eri merkkivalot tarkoittavat?

Vihreä GPS-merkkivalo palaa jatkuvasti, kun laite on päällä. Jos se vilkkuu, GPS on hankkinut satelliittisignaalin. Punainen latausmerkkivalo tarkoittaa, että akku on tyhjä; oranssi latauksen aikana; sammuu, kun lataus on valmis.

Mikä on akun kesto?

Normaaliolosuhteissa akun kesto on noin 10 tuntia. Täysi latausaika on alle 4 tuntia.

Mitä tehdä, jos GPS ei saa satelliittisignaalia?

Aseta vastaanotin avoimeen paikkaan, esimerkiksi ajoneuvon takahyllylle, jos tuulilasi on lämpökäsitelty. Tarkista, että se on päällä ja odota muutama minuutti. Voit myös nollata laitteen pitämällä virtapainiketta painettuna 3 sekunnin ajan.

Onko GPS-vastaanotin veden- ja pölynkestävä?

Kyllä, se on sertifioitu IP54, mikä tarkoittaa, että se kestää roiskevettä ja pölyä, mutta sitä ei saa upottaa veteen.

Miten TomTom GPS-vastaanotin nollataan?

Paina virtapainiketta ja pidä sitä painettuna noin 3 sekunnin ajan nollataksesi laitteen.

Voinko käyttää GPS:ää sisätiloissa?

Satelliittisignaali on yleensä liian heikko sisätiloissa. Parhaan vastaanoton saamiseksi käytä vastaanotinta ulkona tai ikkunan lähellä. Huomaa, että jotkut tuulilasit voivat estää signaalin; tässä tapauksessa aseta GPS takahyllylle.

Mitä tehdä, jos laite ei käynnisty?

Tarkista, että akku on ladattu. Kytke se virtalähteeseen (tupakansytytin tai verkkovirta). Jos latausmerkkivalo ei syty, kokeile toista kaapelia tai adapteria. Jos ongelma jatkuu, ota yhteyttä TomTom-tukeen.

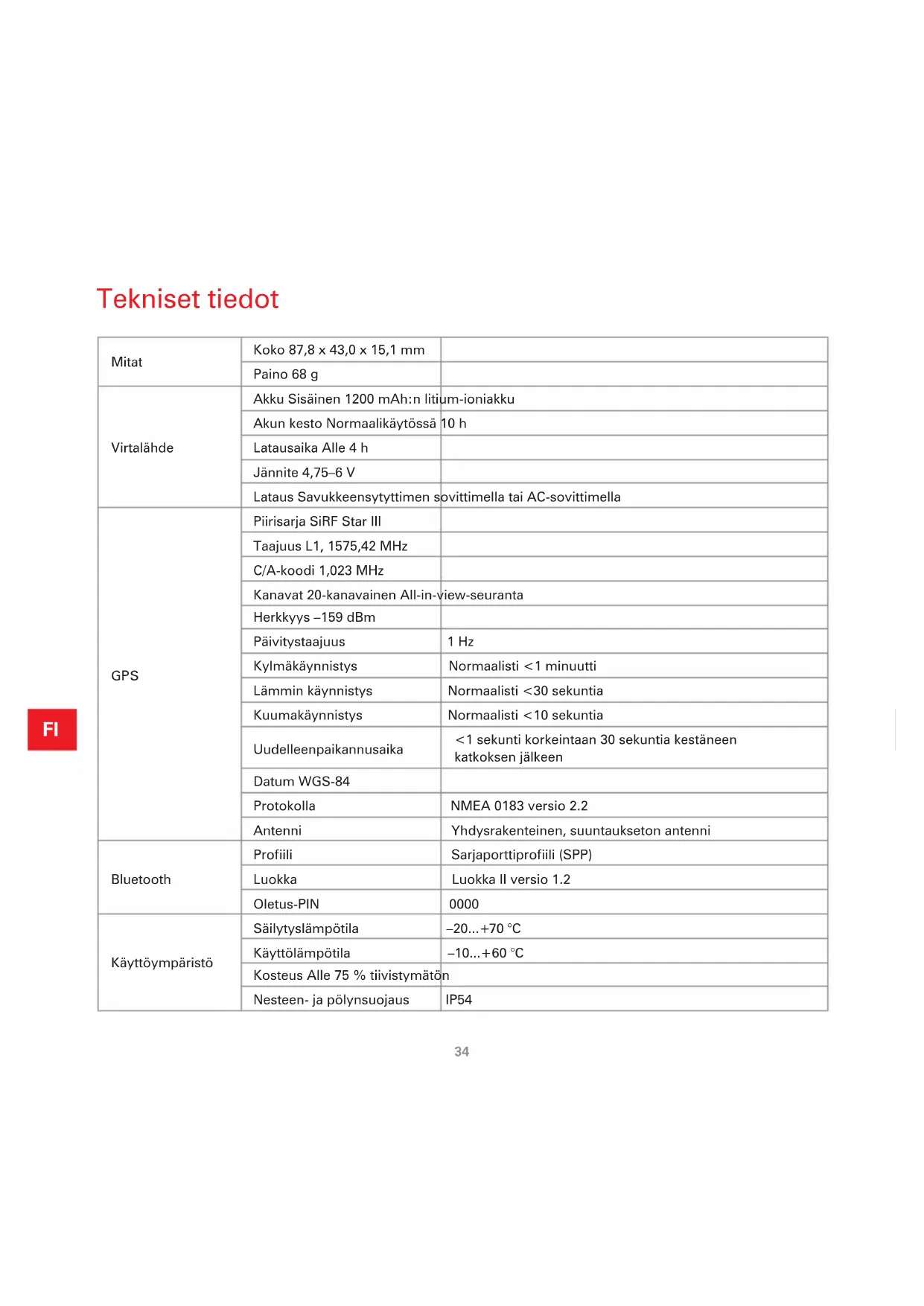

KÄYTTÖOHJE GPS receiver TOMTOM

Mitat	Koko 87,8 x 43,0 x 15,1 mm
	Paino 68 g
Virtalähde	Akku Sisäinen 1200 mAh:n litium-ioniakku
	Akun kesto Normaalikäytössä	10 h
	Latausaika Alle 4 h
	Jännite 4,75–6 V
	Lataus Savukkeensytyttimen sovittimella tai AC-sovittimella
GPS	Piirisarja SiRF Star III
	Taajuus L1, 1575,42 MHz
	C/A-koodi 1,023 MHz
	Kanavat 20-kanavainen All-in-view-seuranta
	Herkkyys –159 dBm
	Päivitystaajuus	1 Hz
	Kylmäkäynnistys	Normaalisti <1 minuutti
	Lämmin käynnistys	Normaalisti <30 sekuntia
	Kuumakäynnistys	Normaalisti <10 sekuntia
	Uudelleenpaikannusaika	<1 sekunti korkeintaan 30 sekuntia kestäneen katkoksen jälkeen
	Datum WGS-84
	Protokolla	NMEA 0183 versio 2.2
	Antenni	Yhdysrakenteinen, suuntaukseton antenni
Bluetooth	Profiili	Sarjaporttiprofiili (SPP)
	Luokka	Luokka II versio 1.2
	Oletus-PIN	0000
Käyttöympäristö	Säilytyslämpötila	-20...+70 °C
	Käyttölämpötila	-10...+60 °C
	Kosteus Alle 75 % tiivistymätön
	Nesteen- ja pölynsuojaus	IP54

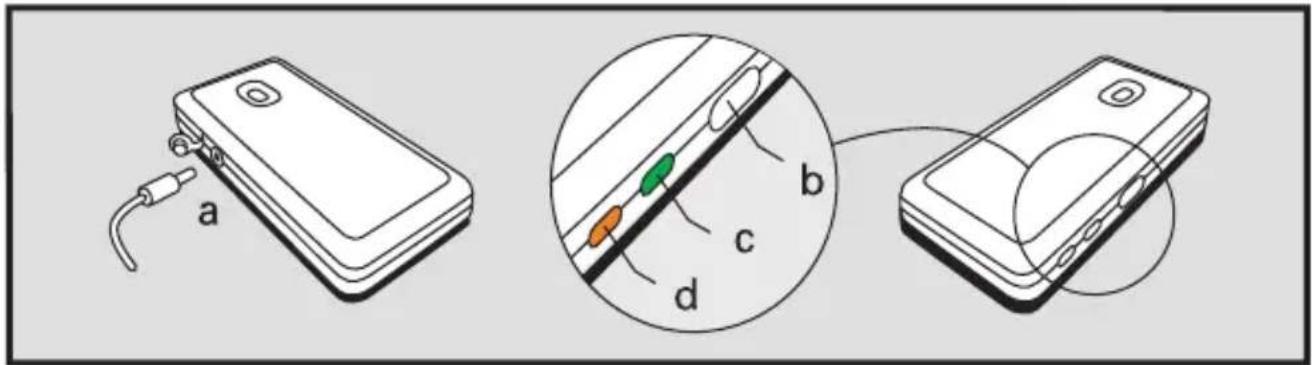

TomTom GPS receiver

a Virtalähde
b Virtapainike
c GPS-merkkivalo
d Latauksen merkkivalo

Virran kytkeminen ja sammuttaminen

Kytke GPS-vastaanottimeen virta ja sammuta se painamalla virtapainiketta noin sekunnin ajan.

GPS-merkkivalo

Kun vastaanottimeen kytketään virta, GPS-merkkivalo syttyy vihreänä. Kun vastaanotin on määrittänyt sijaintisi, valo alkaa välkkyä.

Latauksen merkkivalo

Jos GPS-vastaanotin täytyy ladata, latauksen merkkivalo syttyy punaisena. Kun sisäinen akku on latauksessa, merkkivalo on oranssi.

Yhteydet

Yhteyden muodostaminen kämmenmikron tai älypuhelimen kanssa

Varmista, että TomTomin langattomaan GPS-vastaanottimeen on kytketty virta. Kun käynnistät TomTom NAVIGATOR 5- tai TomTom MOBILE 5 -sovelluksen, se muodostaa automaattisesti yhteyden TomTomin langattomaan GPS-vastaanottimeen. Jos jätät vastaanottimeesi virran kytkemättä vastaanotinta laitteeseen, se sammuu automaattisesti viiden minuutin kuluttua. Näin akku ei kulu turhaan.

Katso kämmenmikrosi, älypuhelimesi tai kannettavan tietokoneesi mukana toimitetusta materiaalista ohjeet Bluetooth-yhteyden muodostamista varten. Sinun täytyy muodostaa sarjaporttiyhteys GPS-vastaanottimen ja laitteesi välille. GPS-vastaanotin näkyy laitteessasi nimellä "TomTom Wireless GPS", ja sen GPS-signaali näytetään "GPS serial output" -nimikkeen alla. Helppokäyttöisyyden varmistamiseksi sinun kannattaa muodostaa Bluetooth-yhteys laitteesi ja GPS-vastaanottimen välille. Yhteyden muodostamiseen tarvittava koodi on 0000. Katso tarkemmat tiedot yhteyden muodostamisesta tukisivuiltamme osoitteessa www.tomtom.com.

Kun olet muodostanut Bluetooth-yhteyden, sinun täytyy muokata kämmenmikrosi, älypuhelimesi tai kannettavan tietokoneesi asetuksia, jotta voit käyttää GPS-vastaanottimen GPS-signaalia. Katso laitteesi ja ohjelmistosi mukana toimitetut ohjeet. Valitse NMEA-protokolla.

Muuta asetukset painamalla virtapainiketta ja pitämällä se painettuna kolmen sekunnin ajan.

Asennus

Voit käyttää TomTomin langatonta GPS-vastaanotinta, kun se on taskussasi tai laukussa. Kun käytät vastaanotinta ajoneuvossa, sijoita se niin, että GPS-signaalin vastaanotto on mahdollisimman hyvä ja vastaanotin pysyy paikallaan. Voit varmistaa, että vastaanotin saa kunnollisen GPS-signaalin kokeilemalla sitä paikallaan kämmenmikron tai älypuhelimen kanssa. Huomaa, että useiden nykyaikaisten ajoneuvojen tuulilasissa on lämpöä heijastava suoja, joka estää hyvän vastaanoton, jos vastaanotin sijoitetaan kojelaudalle. Jos sinulla on vaikeuksia GPS-signaalin löytämisessä, kokeile sijoittaa GPS-vastaanotin takaikkunalle.

Lataus

Voit ladata vastaanottimen autossa, kun kytket savukkeensytyttimen sovittimen 5 V:n pistokkeen vastaanottimen takaosassa olevaan 5 V:n liitäntään.

1 Savukkeensytyttimen sovittimen pistoke
2 GPS-vastaanottimen pistoke

AC-laturi

Käytä AC-laturia GPS-vastaanottimen lataamiseen, kun olet kotona. Voit vaihtaa AC-pistokkeen sovittimen paikalliseen pistorasiaan sopivaksi.

A GPS-vastaanottimen pistoke
B AC-pistoke
C Sovitin Yhdysvaltoja varten
D Sovitin Australiaa varten
E Sovitin Isoa-Britanniaa varten
F Sovitin muuta Eurooppaa varten

Latauksen aikana latauksen merkkivalo vastaanottimen kyljessä palaa oranssina. Kun lataus on valmis, oranssi merkkivalo sammu.

EU:n sähkö- ja elektroniikkalaiteromudirektiivin (2002/96/EY) mukaisesti tätä elektroniikkalaitetta ei saa laittaa lajittelemattoman yhdyskuntajätteen sekaan. Hävitä laite palauttamalla se ostopaikkaan tai viemällä se elektroniikkaromun keräyspisteeseen. Lisätietoja löydät osoitteesta www.tomtom.com
