Terméktípus	Vezeték nélküli GPS vevő
Márka	TomTom
Modell	GPS vevő
Kategória	Navigátor
Méretek	87,8 x 43 x 15,1 mm
Tömeg	68 g
Akkumulátor	Beépített lítium-ion cella 1 200 mAh
Akkumulátor üzemidő	10 óra normál körülmények között
Töltési idő	Kevesebb mint 4 óra
Feszültség	4,75 V – 6 V
Töltési mód	Szivargyújtó adapter vagy hálózati adapter
GPS chip	SiRF Star III
GPS frekvencia	L1, 1575,42 MHz
Csatornák	20 csatornás „minden látható” követés
Követési érzékenység	-159 dBm
Frissítési sebesség	1 Hz
Hidegindítás	<1 perc jellemzően
Melegindítás	<30 másodperc jellemzően
Forróindítás	<10 másodperc jellemzően
Újrafelvételi késleltetés	<1 másodperc legfeljebb 30 másodperces blokkolás után
Antenna	Beépített mindenirányú antenna
Bluetooth	II. osztály 1.2 verzió, soros port profil
Alapértelmezett Bluetooth PIN kód	0000
Tárolási hőmérséklet	-20 – +70°C
Üzemi hőmérséklet	-10 – +60°C
Páratartalom	Akár 75% kondenzáció nélkül
Védettségi fokozat	IP54
Adatprotokoll	NMEA 0183 2.2 verzió
Fényjelzők	Zöld állandó/villogó GPS jelző, piros/narancs töltésjelző
Fő funkciók	GPS navigáció, helyzetkövetés, Bluetooth párosítás
Megfelelőség	CE, 2002/96/EK irányelv (WEEE)

Gyakran ismételt kérdések - GPS receiver TOMTOM

Hogyan kapcsoljuk be és ki a TomTom GPS vevőt?

Bekapcsoláshoz nyomja meg a be-/kikapcsoló gombot körülbelül 1 másodpercig. Kikapcsoláshoz tartsa lenyomva ugyanezt a gombot 1 másodpercig.

Hogyan töltsük fel a GPS akkumulátorát?

Használja a mellékelt szivargyújtó adaptert a járműben való töltéshez, vagy a hálózati adaptert otthoni konnektorhoz. Csatlakoztassa a töltődugót a vevő hátuljához. Az oldalsó jelző töltés közben narancssárgává válik, és a töltés befejeztével kialszik.

Hogyan párosítsam a GPS vevőt Bluetooth-on keresztül a PDA-mmal vagy telefonommal?

Győződjön meg arról, hogy a GPS be van kapcsolva. Az eszközén kapcsolja be a Bluetooth-t, és keressen eszközöket. Válassza ki a "TomTom vezeték nélküli GPS" lehetőséget. Az alapértelmezett párosítási kód 0000. Állítson be soros port kapcsolatot (SPP profil), és válassza ki az NMEA protokollt a navigációs szoftverében.

Mit jelentenek a különböző fényjelzők?

A zöld állandó GPS jelző azt jelzi, hogy a készülék be van kapcsolva. Ha villog, a GPS műholdjelet fogott. A piros töltésjelző gyenge akkumulátort jelez; narancssárga töltés közben; kialszik, amikor a töltés befejeződött.

Mennyi az akkumulátor üzemideje?

Normál körülmények között az üzemidő körülbelül 10 óra. A teljes töltési idő kevesebb mint 4 óra.

Mit tegyek, ha a GPS nem fog műholdjelet?

Helyezze a vevőt egy nyílt területre, például a jármű hátsó polcára, ha a szélvédő hőkezelt. Ellenőrizze, hogy be van kapcsolva, és várjon néhány percet. A készüléket alaphelyzetbe is állíthatja a be-/kikapcsoló gomb 3 másodpercig történő lenyomva tartásával.

A GPS vevő víz- és porálló?

Igen, IP54 besorolású, ami azt jelenti, hogy ellenáll a vízfröccsenésnek és pornak, de nem szabad vízbe meríteni.

Hogyan állítsam alaphelyzetbe a TomTom GPS vevőt?

Nyomja meg a be-/kikapcsoló gombot, és tartsa lenyomva körülbelül 3 másodpercig a készülék alaphelyzetbe állításához.

Használhatom a GPS-t beltérben?

A műholdjel beltérben általában túl gyenge. Az optimális vétel érdekében használja a vevőt kültéren vagy ablak közelében. Vegye figyelembe, hogy egyes szélvédők blokkolhatják a jelet; ebben az esetben helyezze a GPS-t a hátsó polcra.

Mit tegyek, ha a készülék nem kapcsol be?

Ellenőrizze, hogy az akkumulátor fel van-e töltve. Csatlakoztassa egy áramforráshoz (szivargyújtó vagy hálózat). Ha a töltésjelző nem gyullad ki, próbáljon másik kábelt vagy adaptert. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a TomTom támogatással.

HASZNÁLATI ÚTMUTATÓ GPS receiver TOMTOM

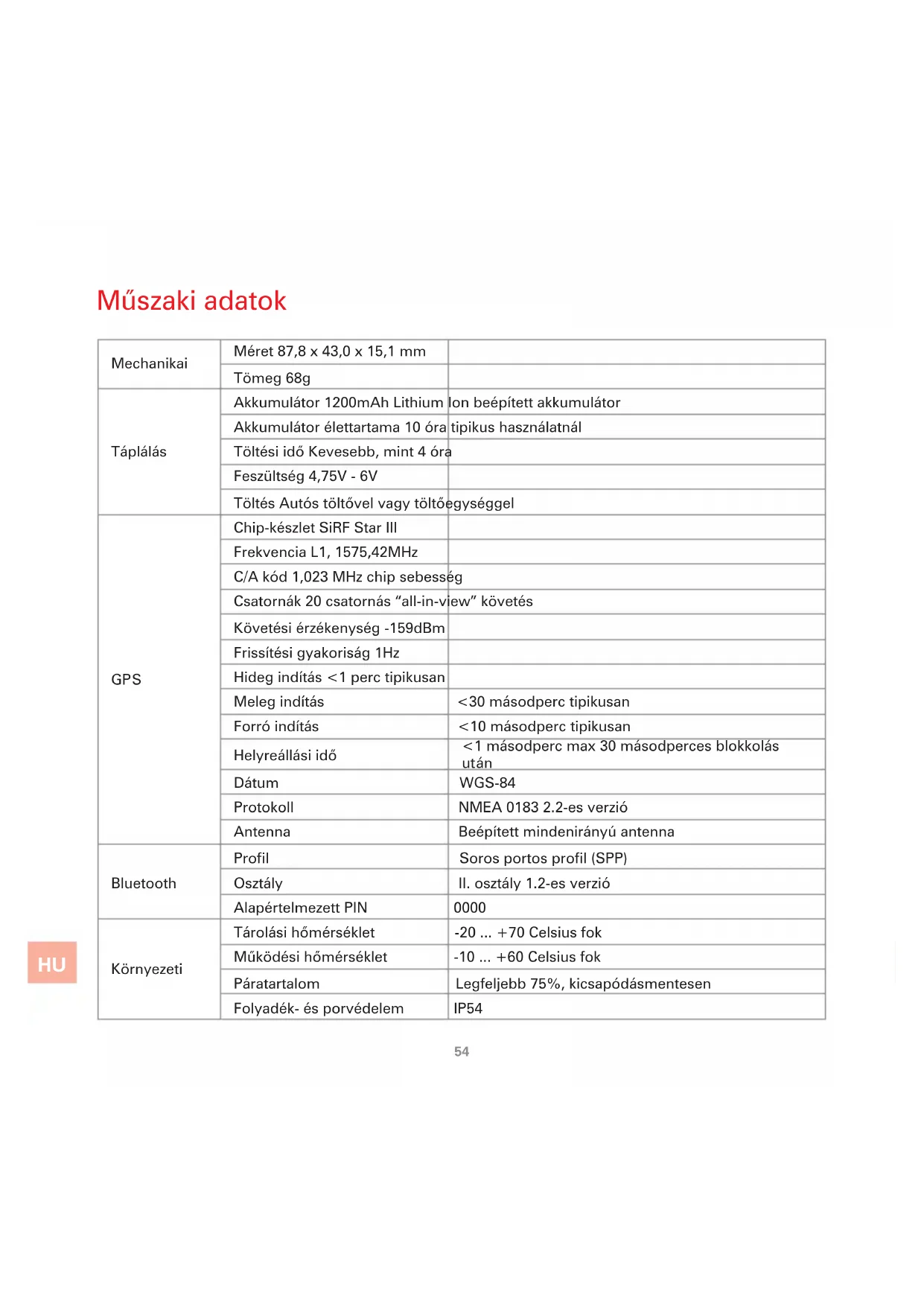

Mechanikai	Méret 87,8 x 43,0 x 15,1 mm
	Tömeg 68g
Táplálás	Akkumulátor 1200mAh Lithium Ion beépített akkumulátor
	Akkumulátor élettartama 10 óra tipikus használatnál
	Töltési idő Kevesebb, mint 4 óra
	Feszültség 4,75V - 6V
	Töltés Autós töltővel vagy töltőegységgel
GPS	Chip-készlet SiRF Star III
	Frekvencia L1, 1575,42MHz
	C/A kód 1,023 MHz chip sebesség
	Csatornák 20 csatornás "all-in-view" követés
	Követési érzékenység -159dBm
	Frissítési gyakoriság 1Hz
	Hideg indítás <1 perc tipikusan
	Meleg indítás	<30 másodperc tipikusan
	Forró indítás	<10 másodperc tipikusan
	Helyreállási idő	<1 másodperc max 30 másodperces blokkolás után
	Dátum	WGS-84
	Protokoll	NMEA 0183 2.2-es verzió
	Antenna	Beépített mindenirányú antenna
Bluetooth	Profil	Soros portos profil (SPP)
	Osztály	II. osztály 1.2-es verzió
	Alapértelmezett PIN	0000
Környezeti	Tárolási hőmérséklet	-20 ... +70 Celsius fok
	Működési hőmérséklet	-10 ... +60 Celsius fok
	Páratartalom	Legfeljebb 75%, kicsapódásmentesen
	Folyadék- és porvédelem	IP54

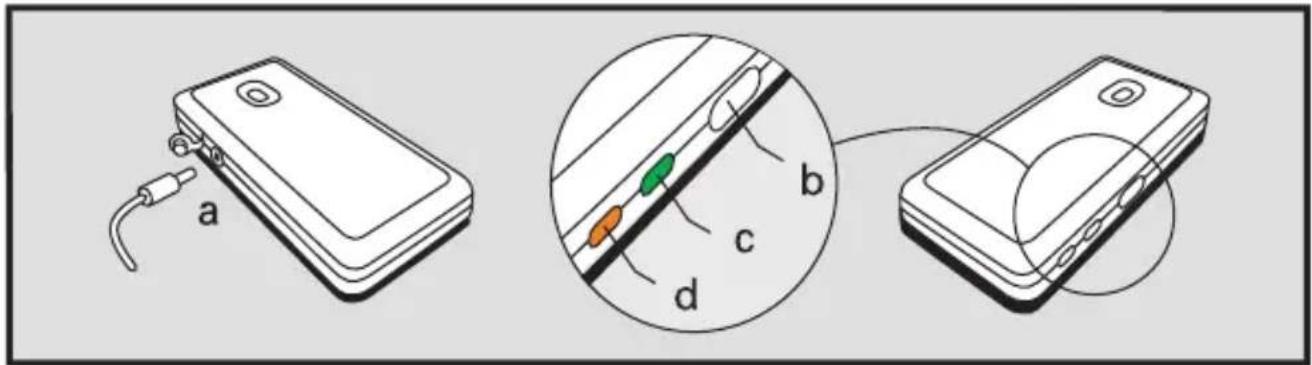

GPS jelvevő

a Hálózati csatlakozó
b Be/Ki gomb
c GPS jelzése
d Töltés jelzése

Töltés jelzése

A GPS jelvevő bekapcsolásához vagy kikapcsolásához nyomja meg, és 1 másodpercig tartsa megnyomva a bekapcsológombot.

GPS jelzése

Amikor be van kapcsolva, akkor a GPS jelzése zölden világít. Amikor a GPS jelvevő megállapította az Ön pozícióját ("rögzítette a helyet"), akkor a jelzés folyamatosan villog.

Töltés jelzése

Amikor a GPS jelvevőnek szüksége van a feltöltésre, akkor a Töltés jelzése pirosan világít. Amikor a belső akkumulátor töltődik, akkor a jelzés narancssárgán világít.

Beállítás

Csatlakozás beállítása a PDA-val vagy a Smartphone-nal

A TomTom vezeték nélküli GPS jelvevő legyen bekapcsolva. Amikor megnyitja a TomTom NAVIGATOR 5 vagy a TomTom MOBILE 5 alkalmazást, akkor automatikusan létrejön a kapcsolat a TomTom vezeték nélküli GPS jelvevővel. Ha bekapcsolva hagyja a GPS-t, és nem csatlakoztatja azt az Ön eszközéhez, akkor az akkumulátor élettartamának megőrzése érdekében 5 perc múlva automatikusan kikapcsolódik.

Kérjük, olvassa el a Bluetooth kapcsolat beállításának utasításait a PDA, a Smartphone vagy a laptop dokumentációjában. Önnek egy soros porton keresztüli csatlakozást kell beállítania a GPS jelvevő és az Ön eszköze között. A GPS jelvevő "TomTom vezeték nélküli GPS"-ként fog megjelenni az Ön eszközén, és a GPS jelet a "GPS soros kimenet"-en fogja kiadni. Az egyszerű használhatóság érdekében hozzon létre egy Bluetooth csatolást az Ön eszköze és a GPS jelvevő között. Az összekapcsolási kód 0000. Kérjük, olvassa el az eszközspecifikus beállítási információkat a HYPERLINK "http://www.tomtom.com" www.tomtom.com támogató oldalunkon.

A Bluetooth kapcsolat beállítása után Önnek módosítania kell a PDA, Smartphone vagy laptop szoftverének tulajdonságait, hogy az a GPS jelvevőből érkező GPS jelet használja. Kérjük, olvassa el az Ön eszközének és szoftverének dokumentációját. Válassza az NMEA protokollt.

Az újraindításhoz nyomja meg, és 3 másodpercig tartsa lenyomva a bekapcsológombot.

Rögzítés

A TomTom vezeték nélküli GPS jelvevő az Ön zsebében vagy táskájában tartva is használható. Amikor egy járműben használja, akkor úgy helyezze el, hogy biztosítva legyen a GPS jelek optimális vétele és a készülék rögzítése. A GPS jelvevőnél a GPS jel megfelelő vételét álló helyzetben ellenőrizheti a PDA-val vagy a Smartphone-nal. Megjegyezzük, hogy sok modern járműnek hővisszaverő árnyékolása van a szélvédőbe beépítve, amely megakadályozhatja a jó vételt, ha a GPS jelvevőt a műszerfalra helyezi. Ha problémája van a GPS jelek vételével, akkor próbálja meg a hátsó ablak közelébe helyezni a TomTom vezeték nélküli GPS jelvevőt.

Autós töltő

Ha a járműben szeretné tölteni az eszközt, akkor helyezze az autós töltő 5V-os csatlakozódugóját a vevő hátulján lévő 5V-os aljzatba.

1 Autós töltő csatlakozója
2 GPS jelvevő csatlakozója

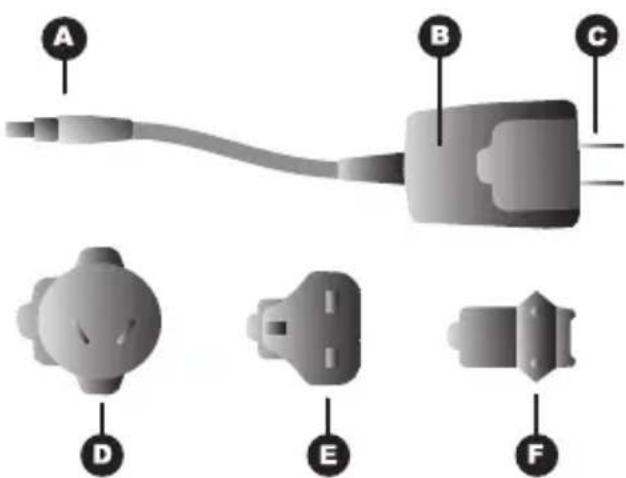

Otthon a töltőegységgel töltheti fel a GPS jelvevőt. A töltőegység adapterének cseréjével illesztheti azt a helyi konnektorba.

A GPS jelvevő csatlakozója
B Töltőegység csatlakozója
© Adapter az USA-ba
D Adapter Ausztráliába
E Adapter az Egyesült Királyságba
F Adapter Európa többi részébe

Töltés

Töltés közben a vevő oldalán lévő Töltés jelzés narancssárgán világít. A töltés befejezése után a narancssárga lámpa kikapcsolódik.

A jelen berendezés megfelel az EU 99/5/EC direktívája meghatározta szükséges előírásoknak (a nyilatkozat a www.tomtom.com honlapon található).

Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK (WEEE) irányelvnek megfelelően ezt az elektromos berendezést tilos szortírozatlan, közösségi hulladékgyűjtőbe dobni. A terméket használata befejeztével vigye vissza az eladási ponthoz vagy a helyi közigazgatási újrahasznosító gyűjtőhelyre. További információkat a www.tomtom.com honlapon találhat.
